Collegamenti, linee dei fluidi e accoppiamenti

Simboli di centrale ISO 14084-2: Collegamenti, linee dei fluidi e accoppiamenti: 31 blocchi AutoCAD (DWG) pronti all'uso, da scaricare gratis e usare nei tuoi progetti, in un unico ZIP o un simbolo alla volta.

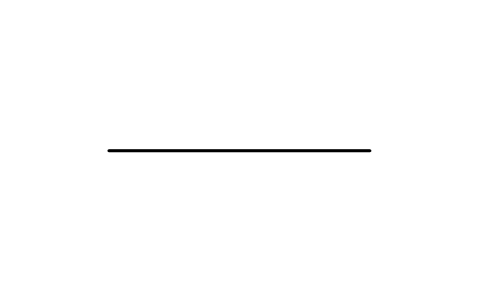

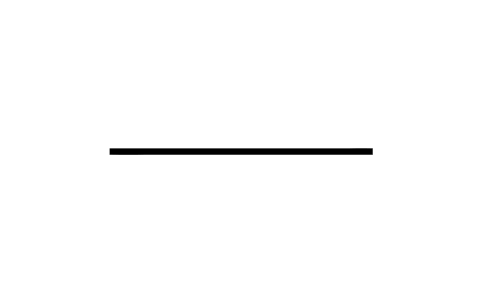

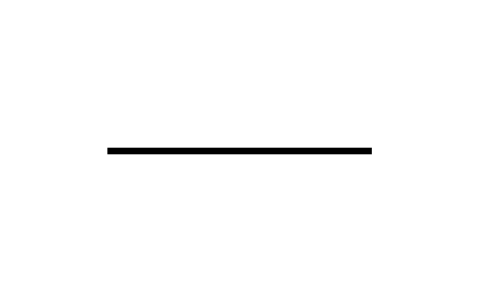

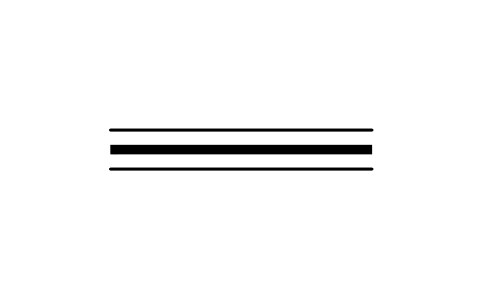

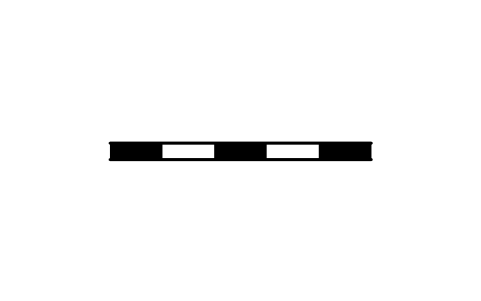

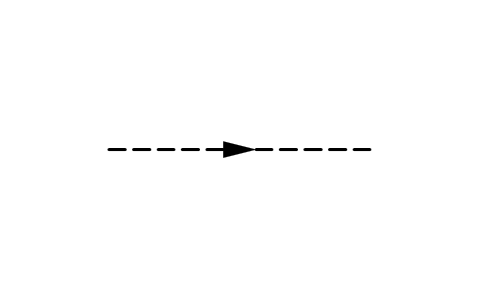

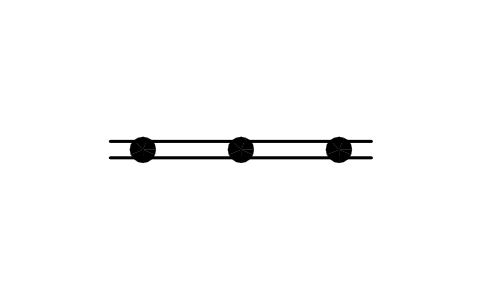

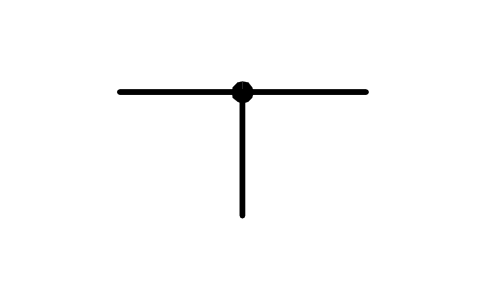

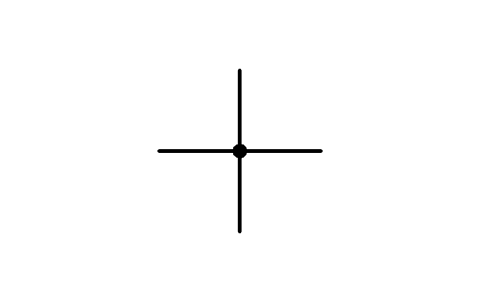

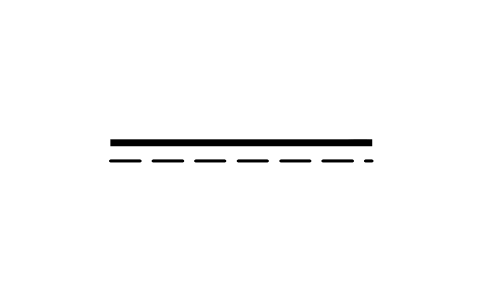

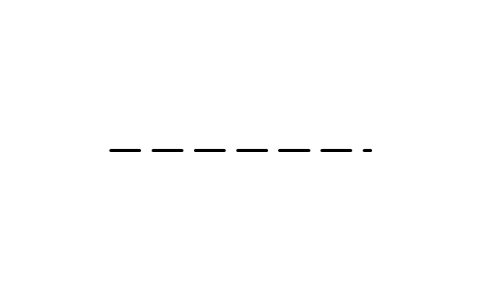

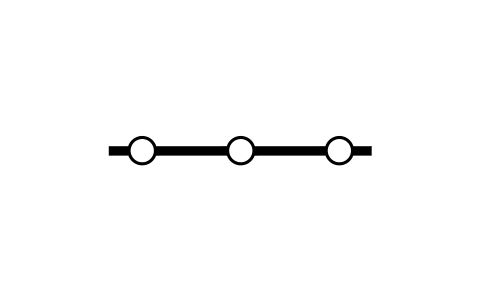

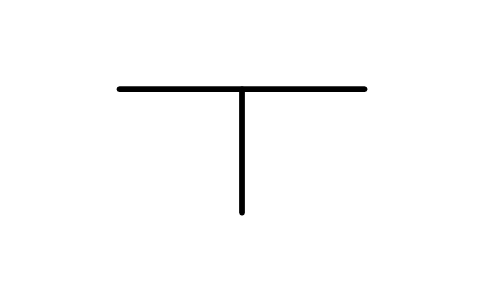

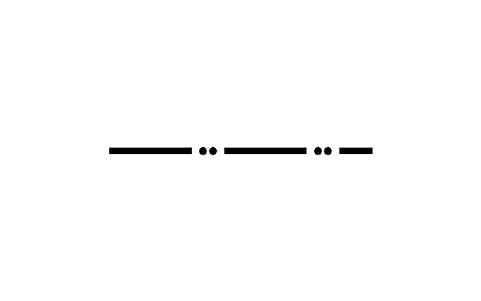

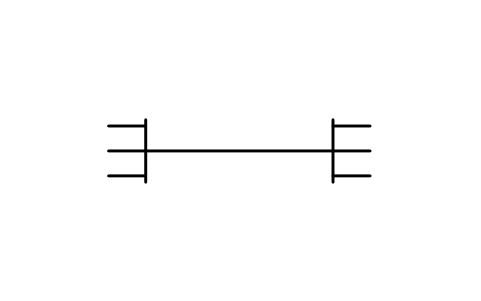

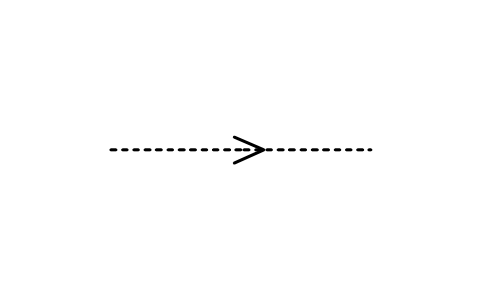

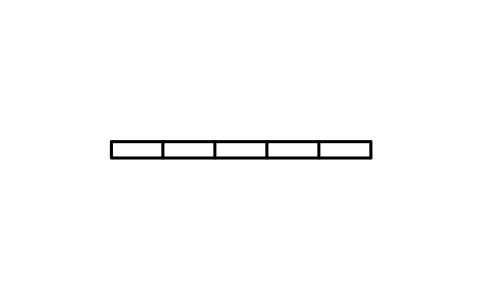

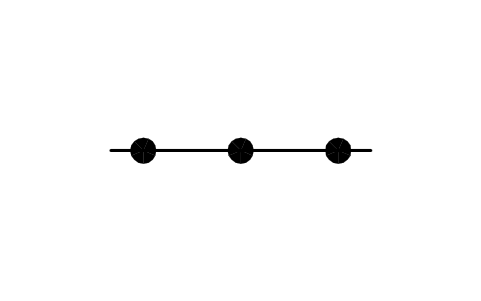

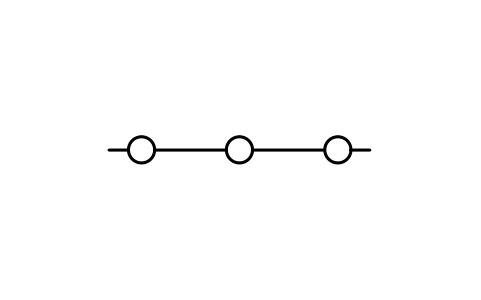

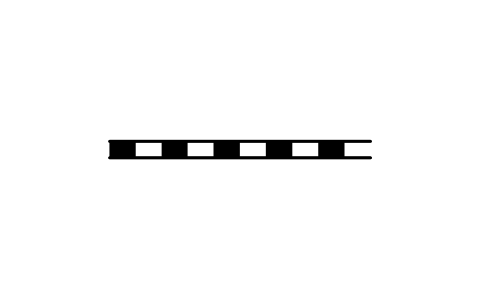

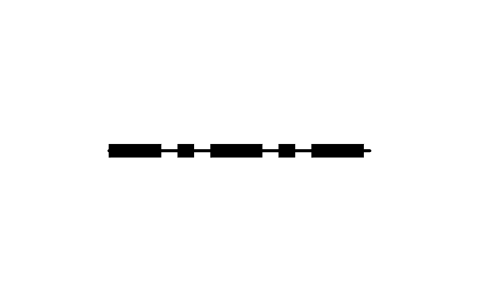

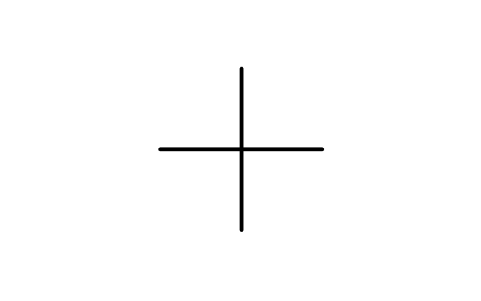

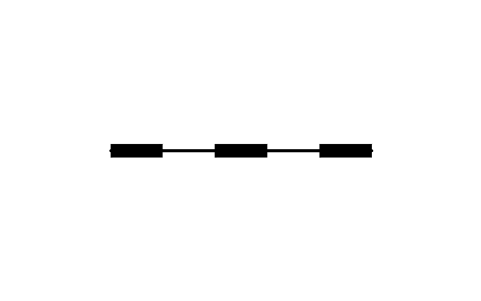

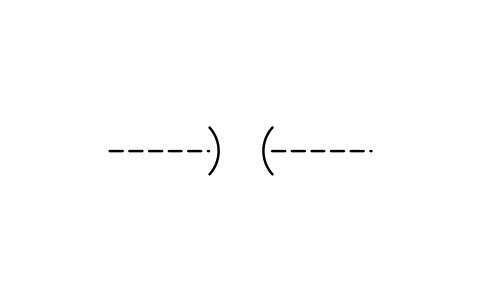

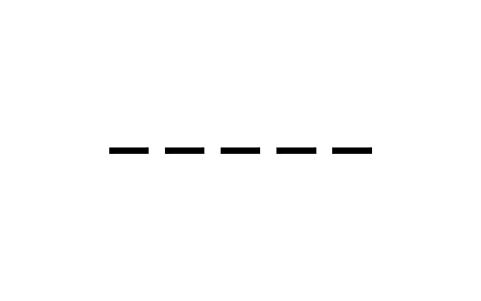

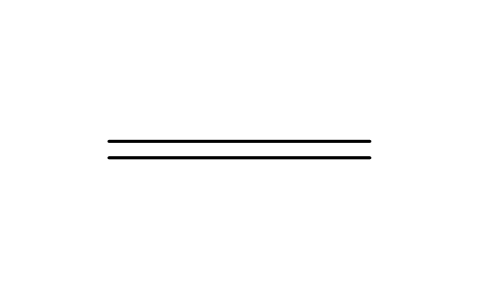

31 blocchi per le linee di uno schema di centrale: collegamenti funzionali, linee dei fluidi di processo, segni di direzione, derivazione e incrocio e collegamenti meccanici.

Versione 1.0 · aggiornata il 17 ottobre 2026

Scarica lo ZIPAnteprima nel browser

Usi AutoCAD 2017 o una versione precedente? Scarica il formato 2010

Liberi da usare e modificare nei tuoi progetti, anche commerciali. Lo ZIP contiene un semplice file DWG in formato AutoCAD 2018 e un README; nessun componente aggiuntivo necessario. Forniti così come sono, senza garanzia.

Librerie di simboli correlate

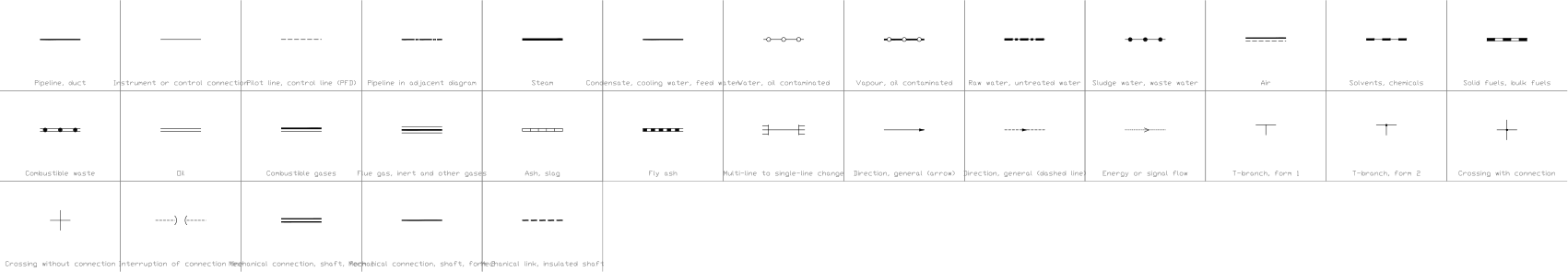

Tutti i 31 simboli

31 simboli su 31

Manca un simbolo? Dicci quale.

Attributi per le distinte base

Ogni blocco ha una sigla visibile accanto al simbolo (per esempio B-101 per una caldaia, ST-101 per una turbina a vapore, M-101 per un motore, G-101 per un generatore). I dati della tua lista apparecchiature sono attributi invisibili come SERVICE, POWER_MW, SPEED_RPM, INLET_PRESSURE_BAR, FUEL e MANUFACTURER. STD_CLAUSE e STD_REF contengono il numero della voce e il numero di registrazione del simbolo nella ISO 14084-2 (per esempio X6904), così lo ritrovi nella norma.

Esporta i blocchi di uno schema in Excel con BlockSync per preparare una lista apparecchiature, confrontala con il disegno e riscrivi le correzioni in un'unica passata, con anteprima e backup.

Come usare la libreria

  1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).
  2. I simboli sono disegnati in millimetri sul modulo da 2,5 mm della norma e misurano da 5 a 30 mm. Inseriscili in scala 1 e scala il blocco alla dimensione del tuo schema. Alcuni simboli molto grandi, come il camino e le turbine a gas, sono ridotti per restare utilizzabili.
  3. I collegamenti sono brevi linee o frecce dove la norma le disegna. Dove la norma mostra un * su una caldaia, si intende il tipo di sistema di combustione o di riscaldamento: affianca il simbolo corrispondente della sezione delle caldaie.

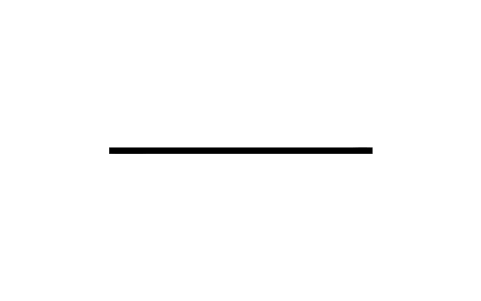

  4. Un simbolo che compare in due sezioni della norma, come l'albero, ha lo stesso nome di blocco in entrambe, quindi i due file DWG si possono usare nello stesso disegno.
