Emendamento 4

Attributi per le distinte base

Ogni segnale ha gli attributi invisibili REF_NO (per esempio E001), MEANING, LOCATION, MOUNTING, SIZE_MM, MATERIAL, QTY, MANUFACTURER, MODEL e REMARKS. I segnali non hanno testo visibile e restano puliti in pianta.

Esporta i segnali di un disegno in Excel con BlockSync per avere un elenco dei segnali o la legenda di un piano di sicurezza, confronta quantità e posizioni con il disegno e riscrivi le correzioni in un solo passaggio, con anteprima e backup.

Come usare la libreria

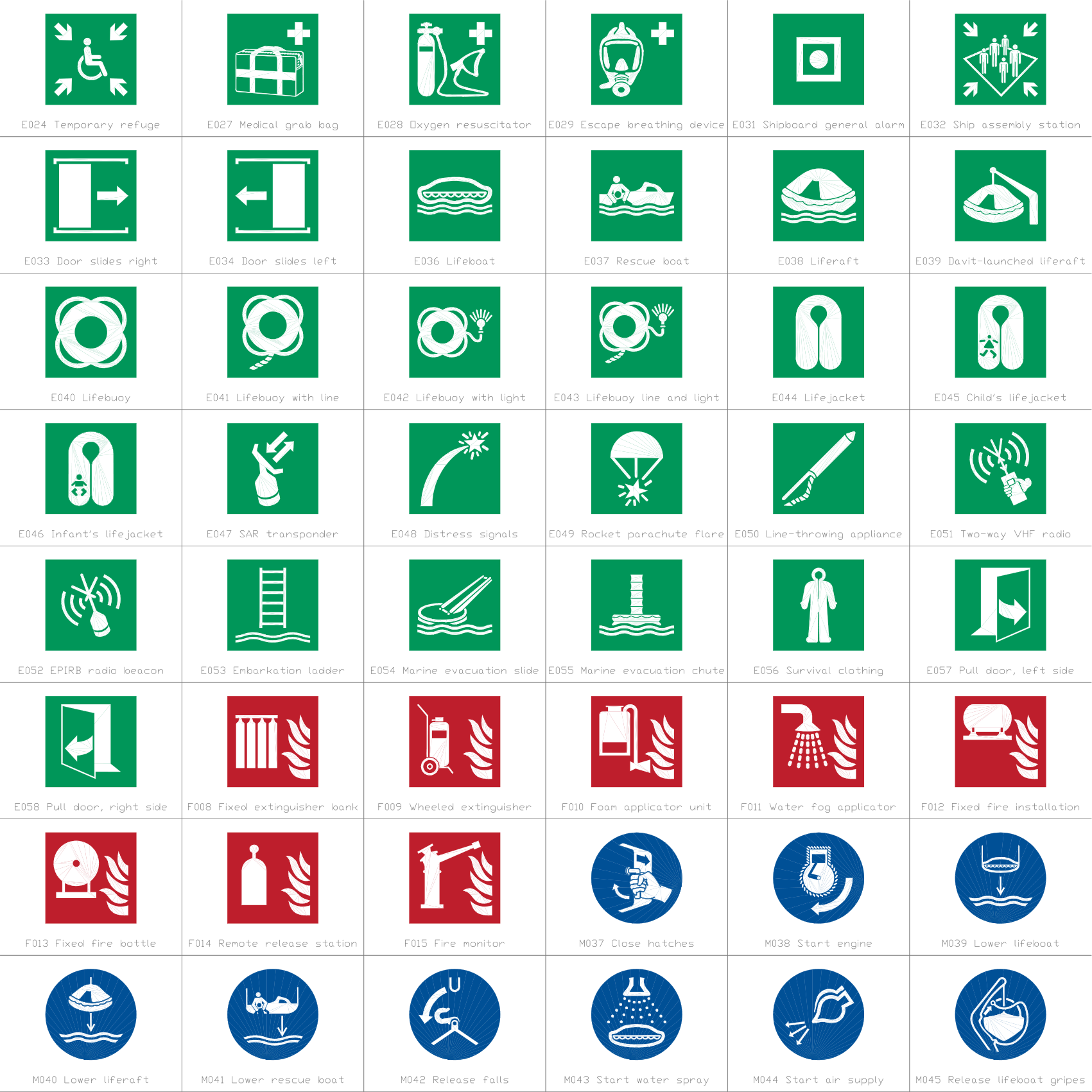

1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).
2. Ogni segnale è disegnato in un quadrato di 100 unità e inserito a 30 mm, una buona dimensione per guardarlo nel modello. In un piano di evacuazione o antincendio i segnali sono di solito piccoli, circa 8-12 mm sul foglio: scala il blocco alla dimensione che ti serve. L'origine è il centro del segnale.
3. I segnali trasmettono il significato con il colore, perciò la geometria è su sei layer colorati (SIGN-RED, SIGN-BLUE, SIGN-GREEN, SIGN-YELLOW, SIGN-WHITE e SIGN-BLACK) con campiture piene. Ogni segnale ha il proprio sfondo e si legge su disegni chiari e scuri. Stampa a colori e non cambiare i colori dei layer se vuoi mantenere il significato.

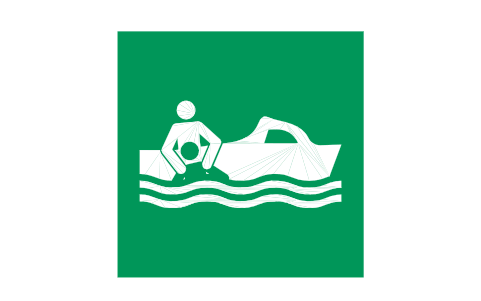

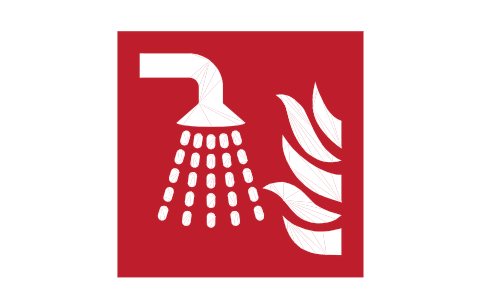

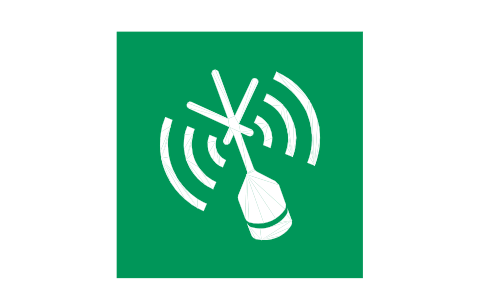

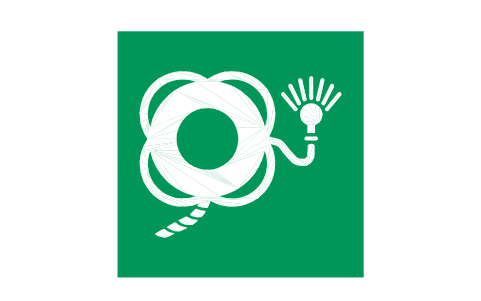

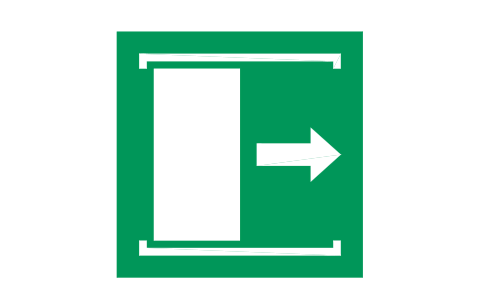

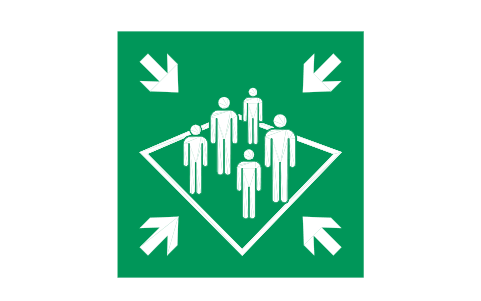

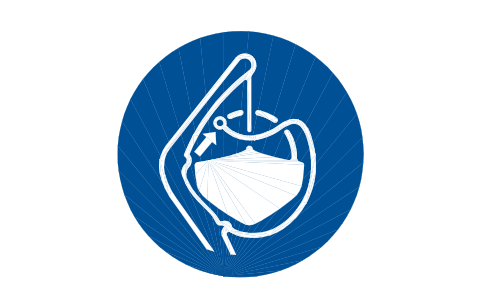

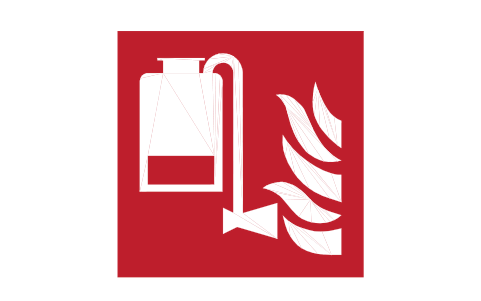

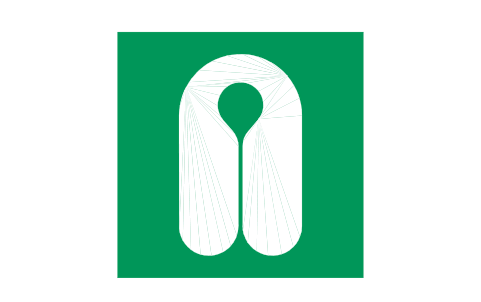

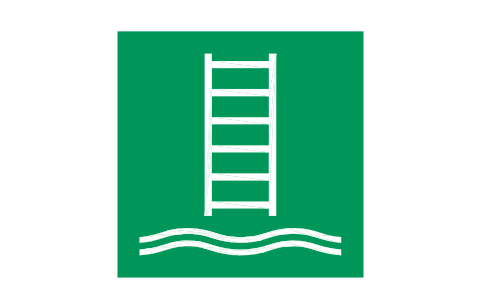

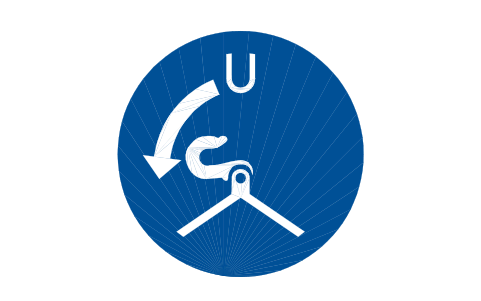

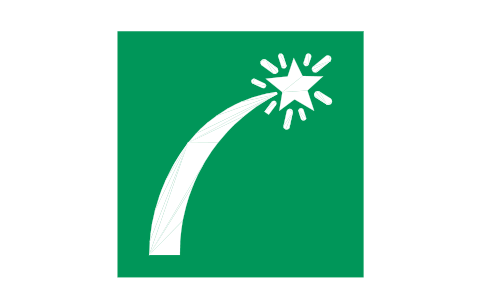

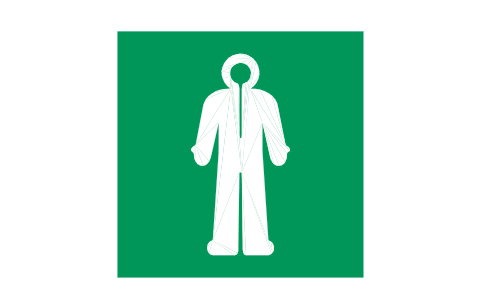

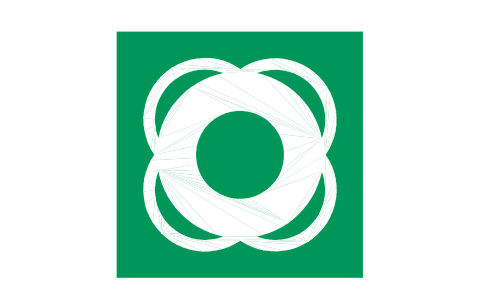

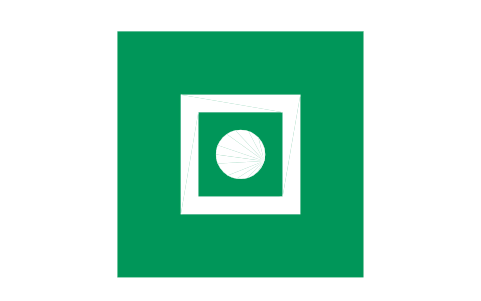

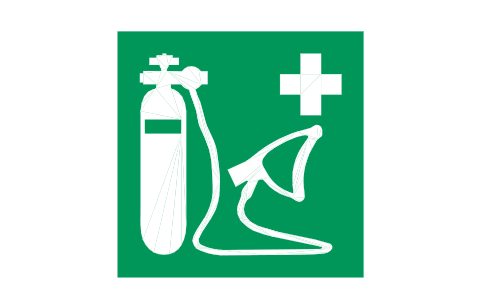

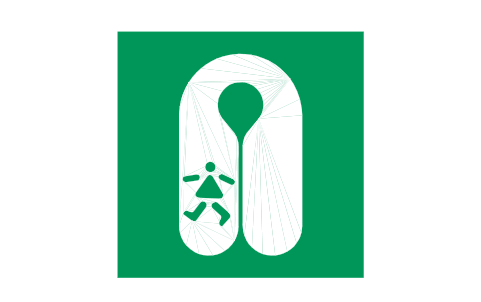

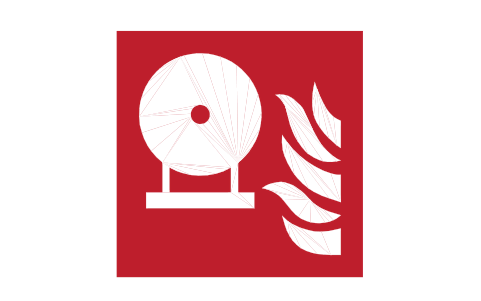

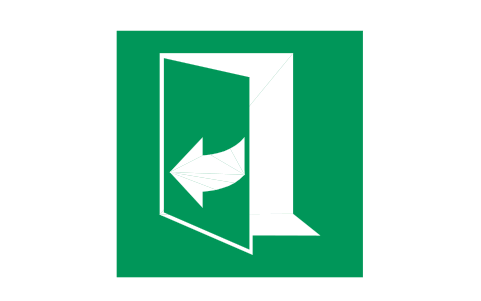

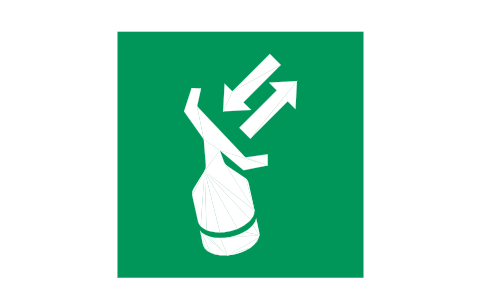

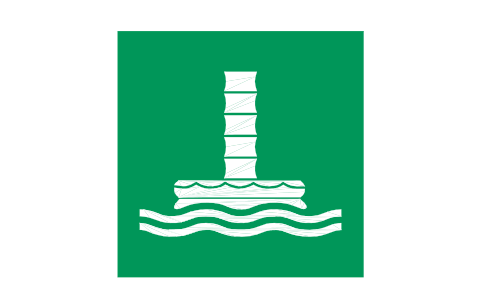

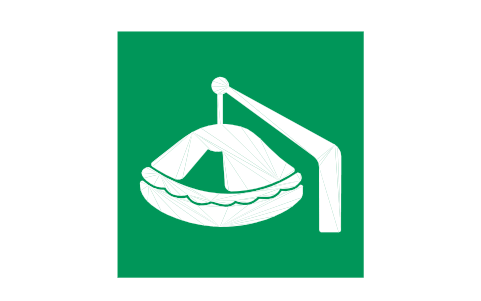

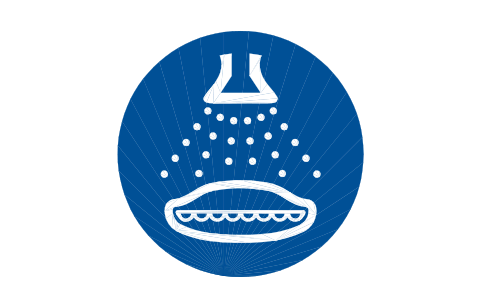

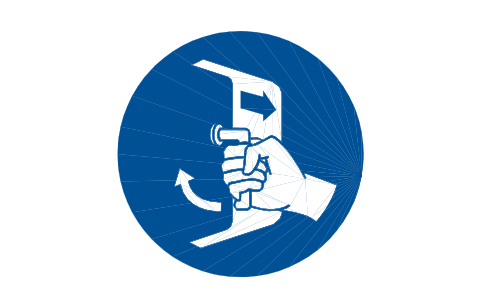

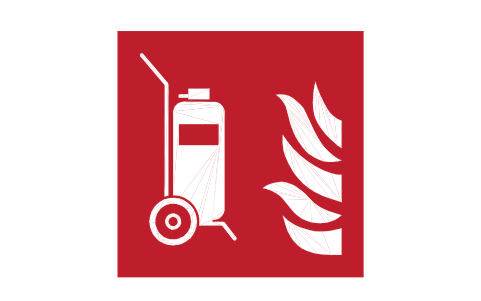

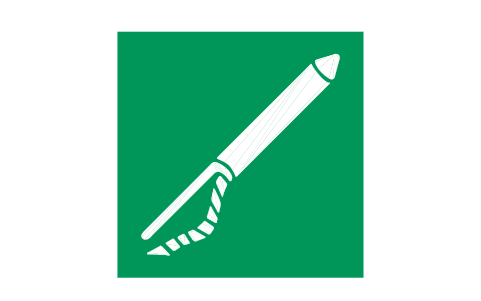

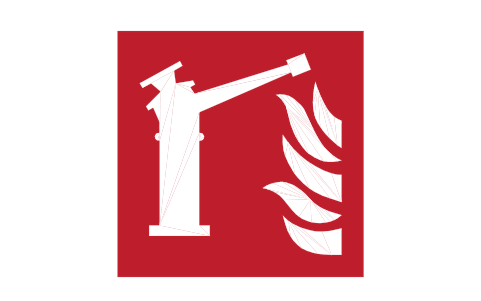

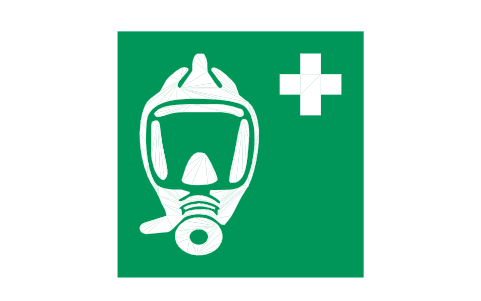

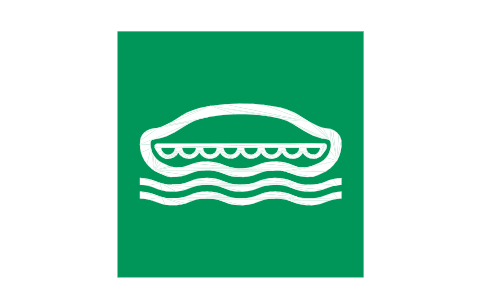

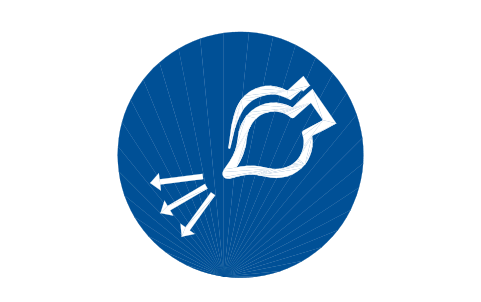

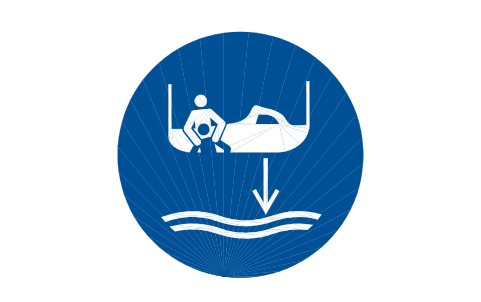

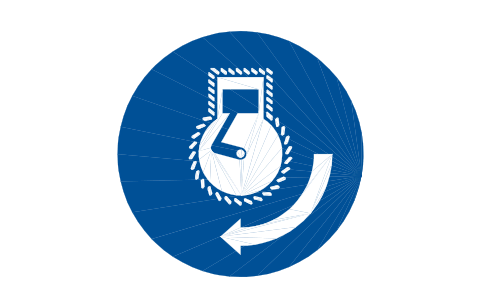

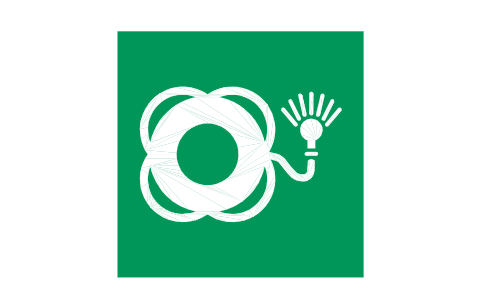

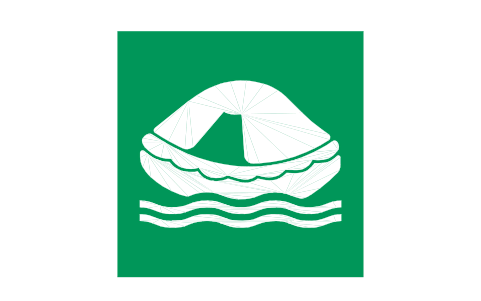

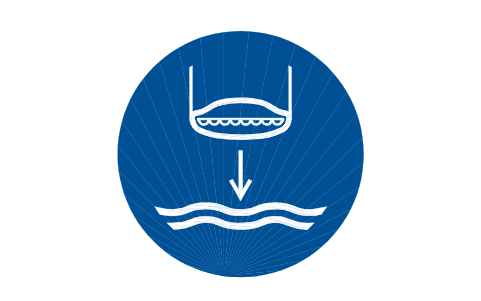

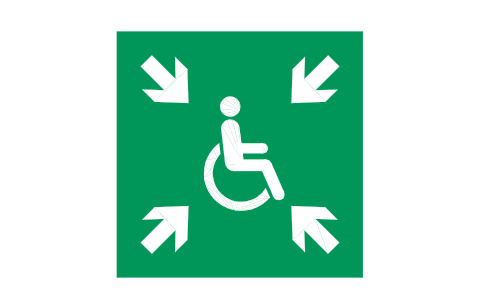

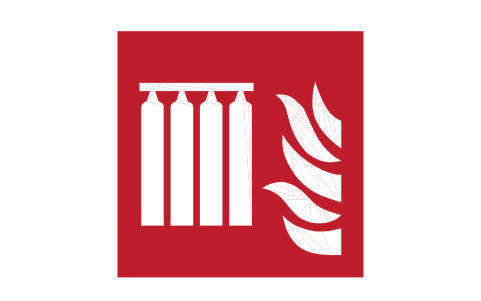

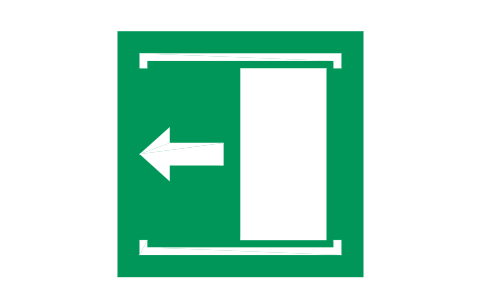

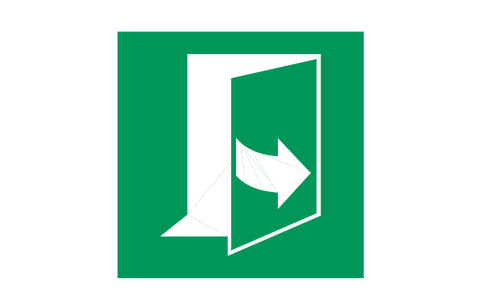

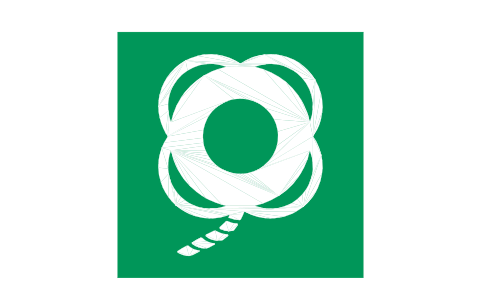

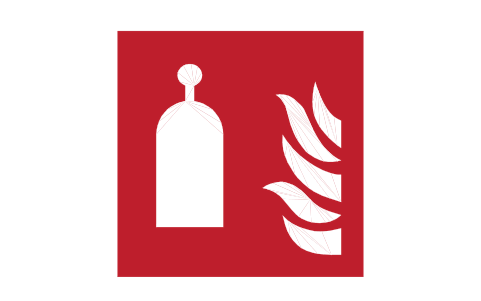

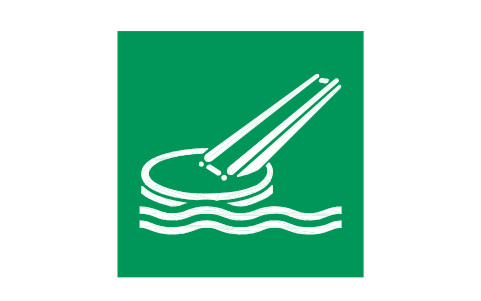

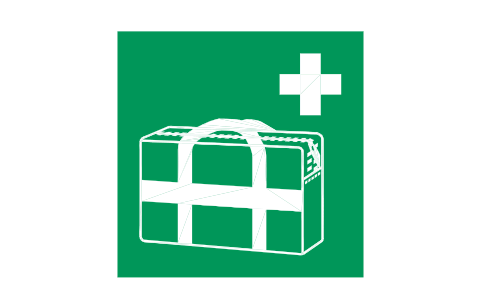

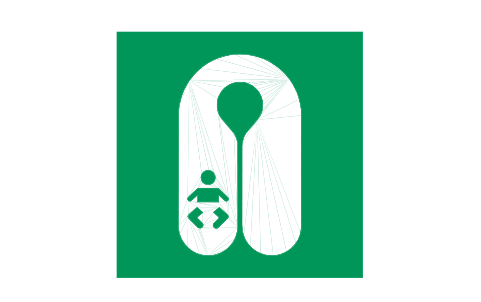

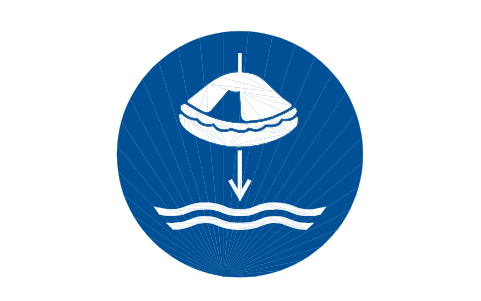

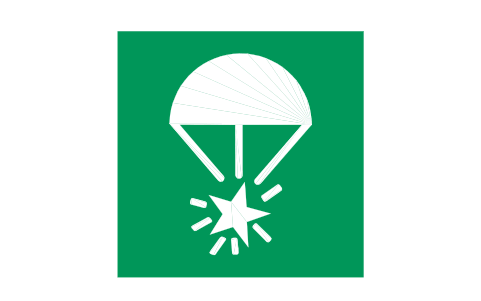

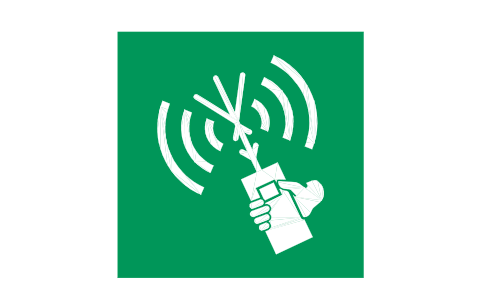

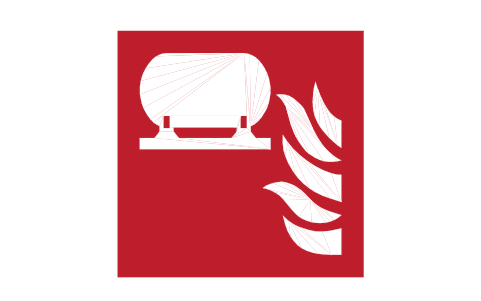

4. Metti i segnali dove il piano ne ha bisogno: uscita e primo soccorso sulle vie di fuga, segnali antincendio presso estintori e idranti, segnali di avvertimento sul punto di pericolo, segnali di obbligo e di divieto all'ingresso di un'area. Il segnale è un simbolo in pianta, non sostituisce il cartello esposto in loco.
