Simboli AutoCAD gratuiti di molle e ingranaggi (DWG): molle ISO 2162, ingranaggi ISO 2203

Sulle norme

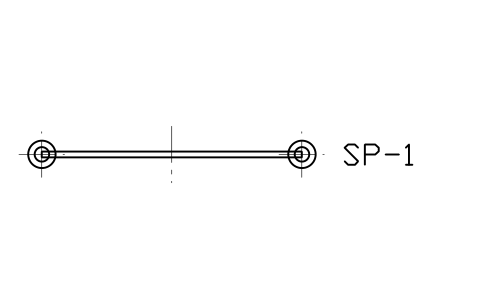

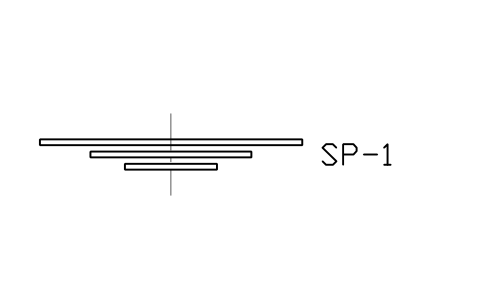

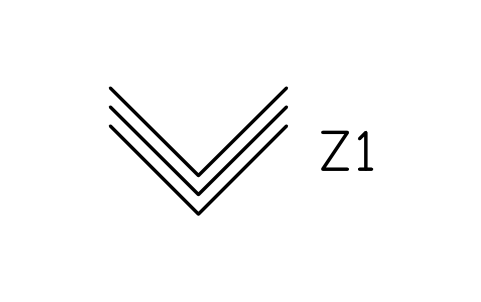

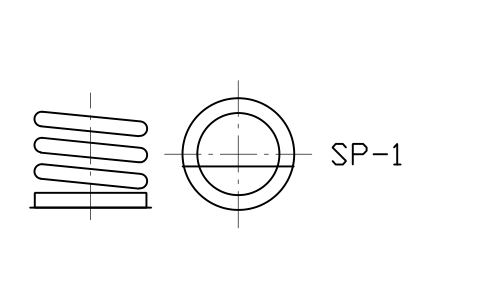

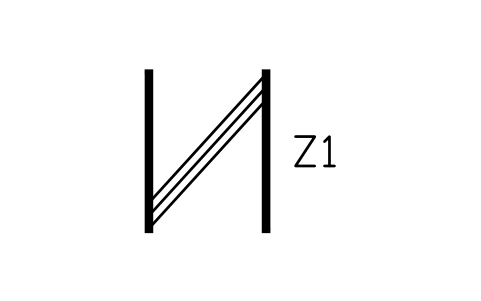

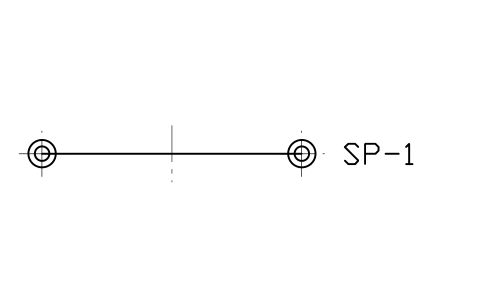

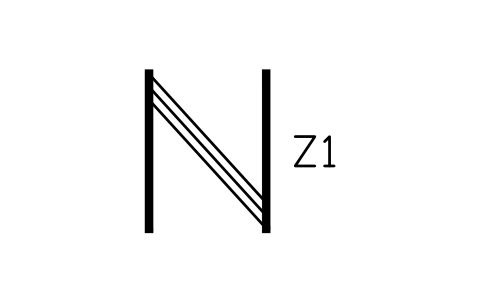

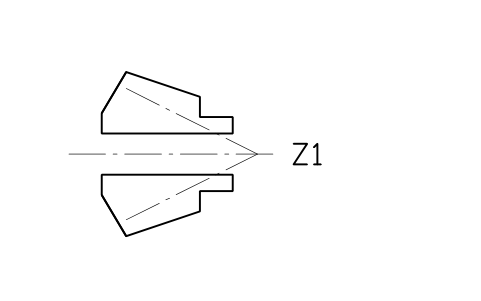

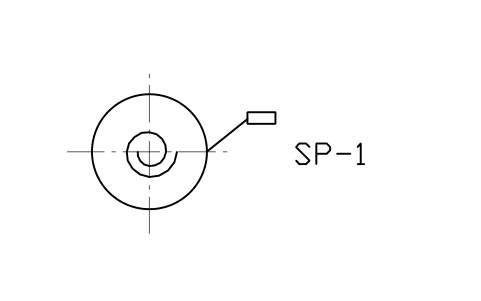

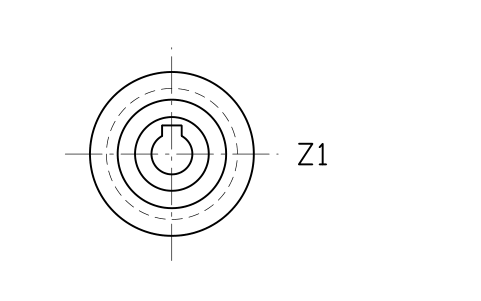

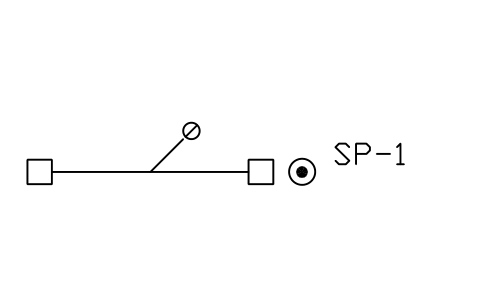

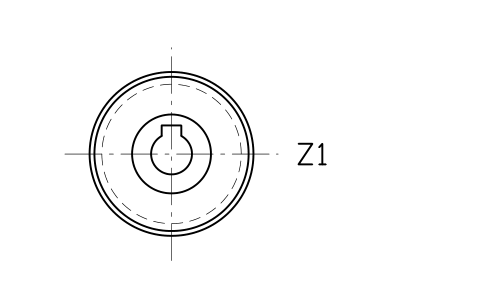

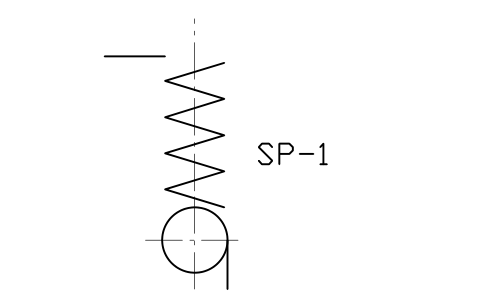

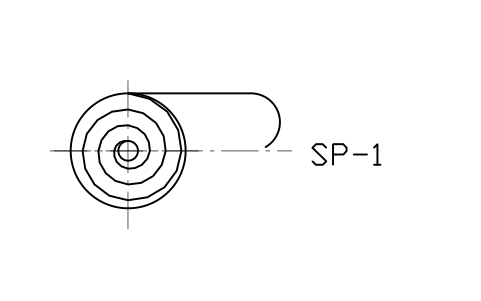

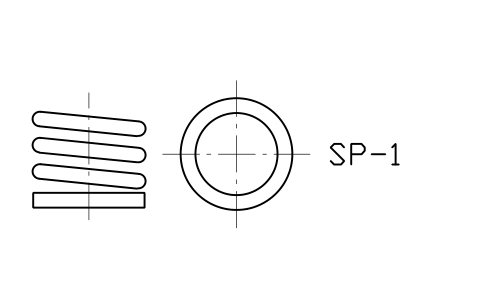

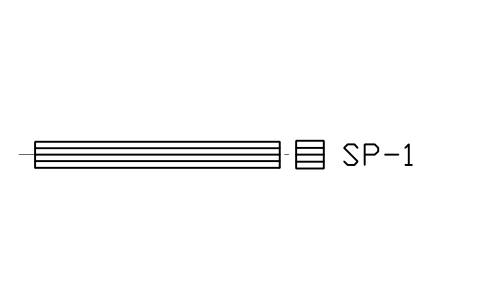

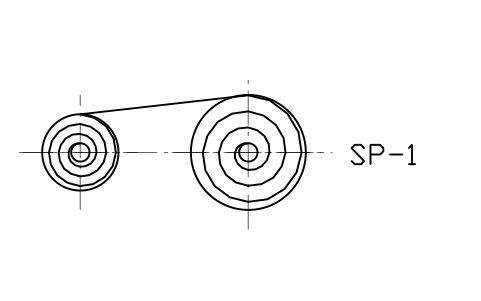

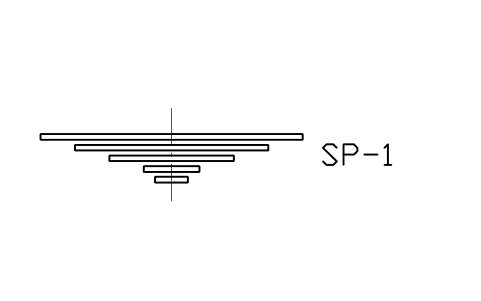

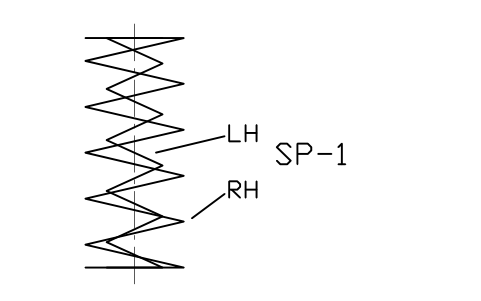

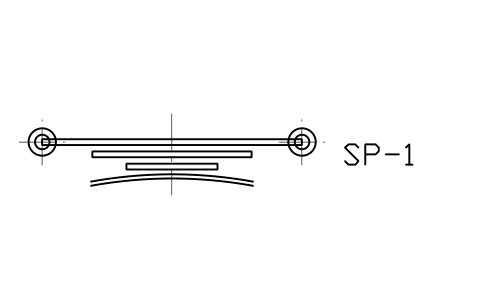

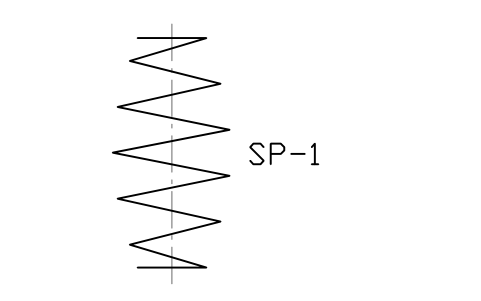

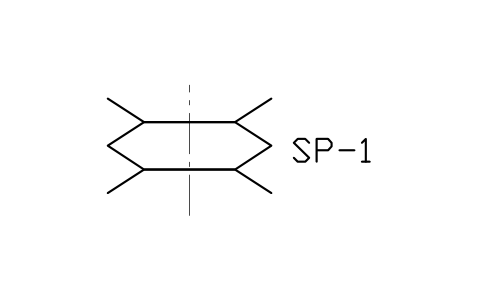

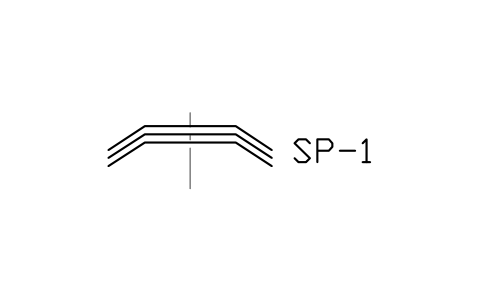

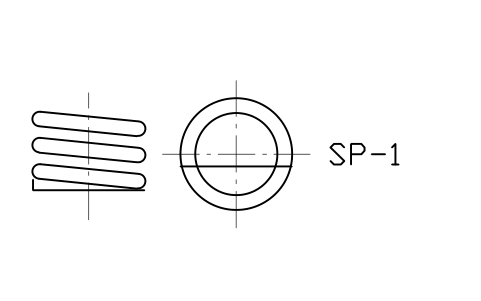

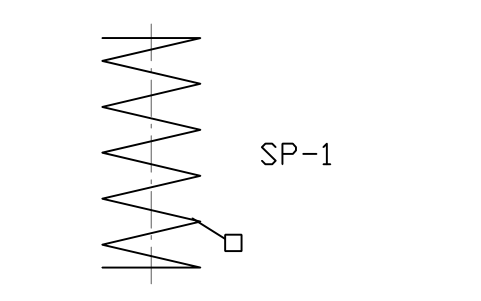

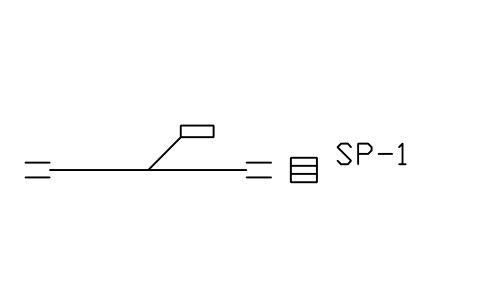

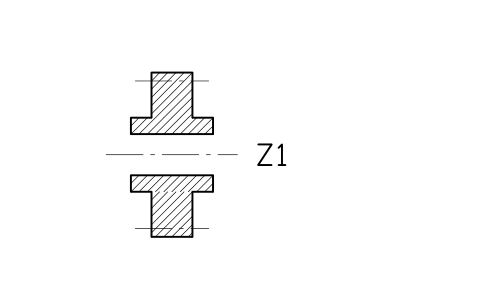

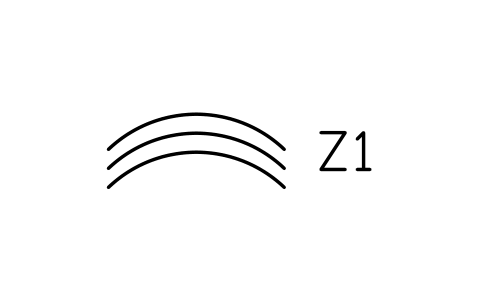

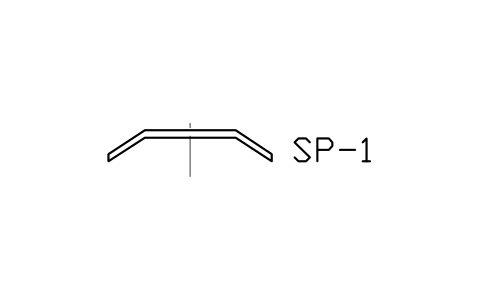

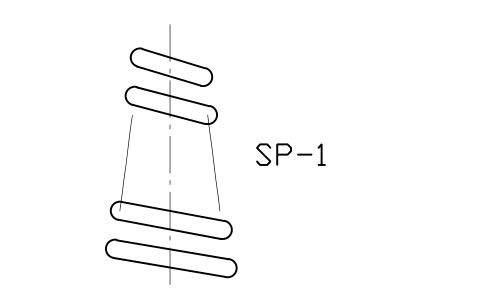

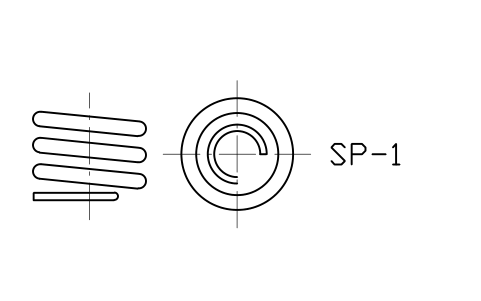

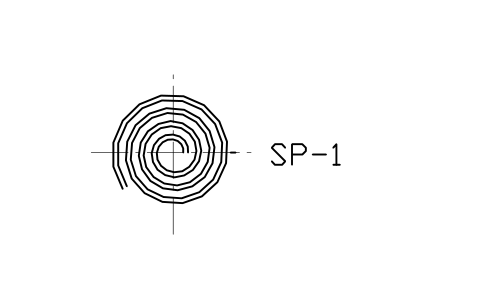

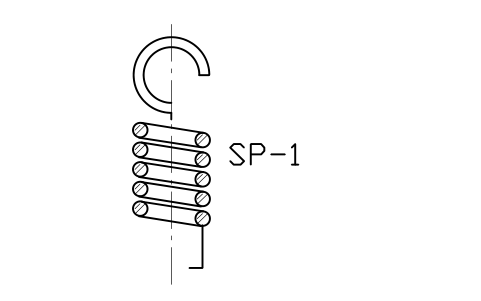

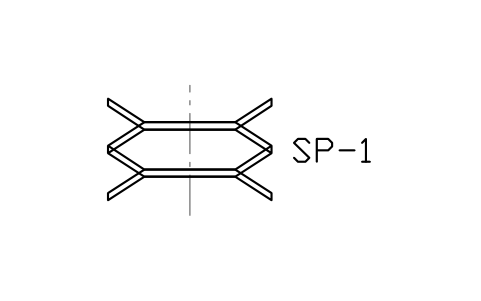

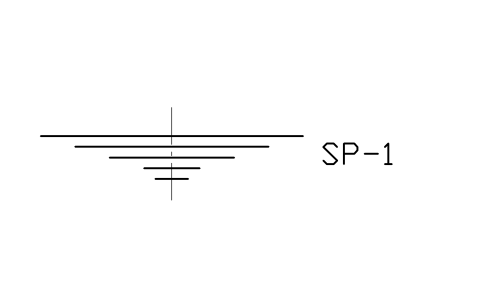

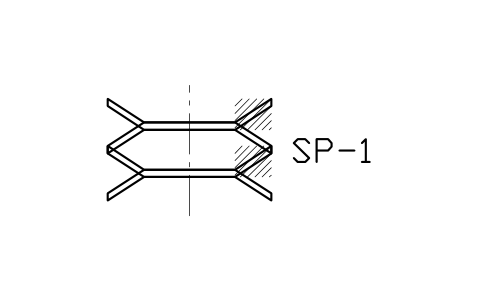

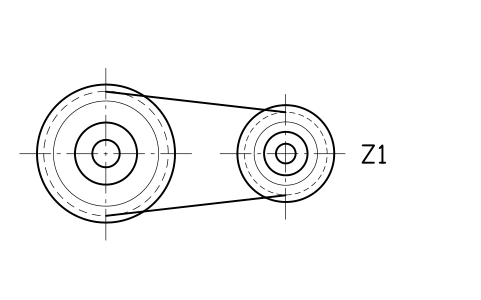

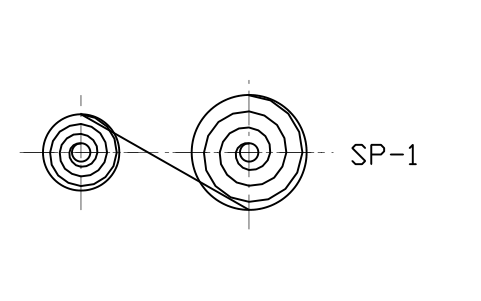

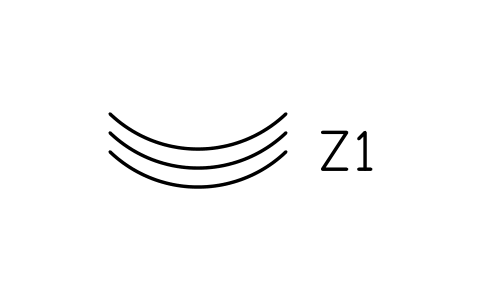

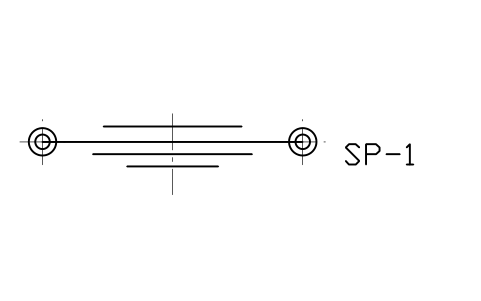

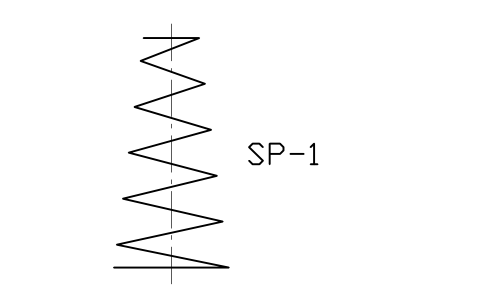

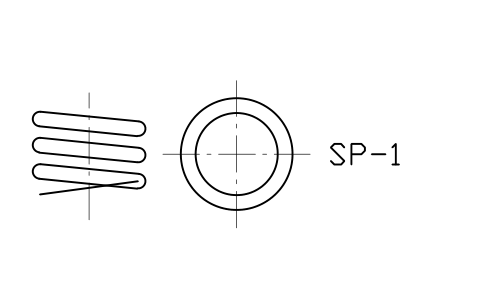

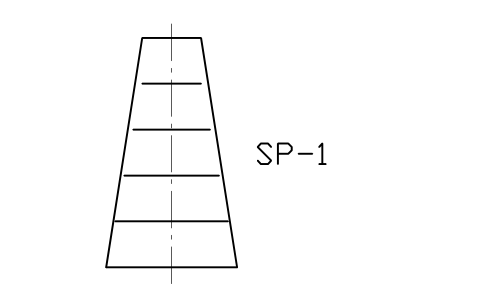

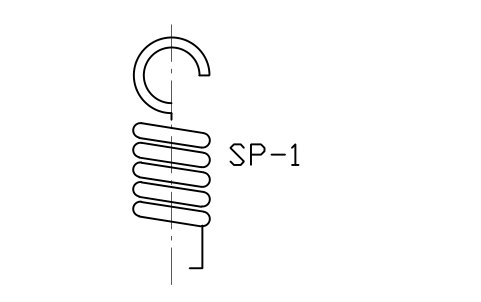

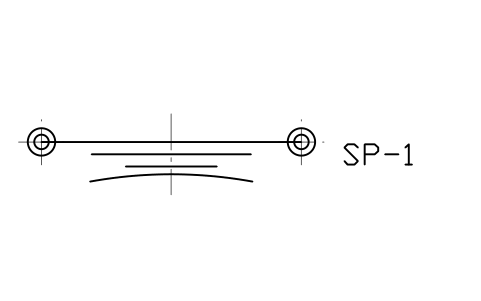

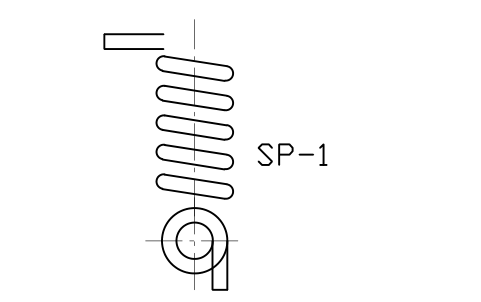

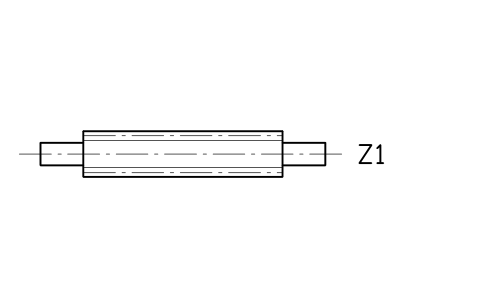

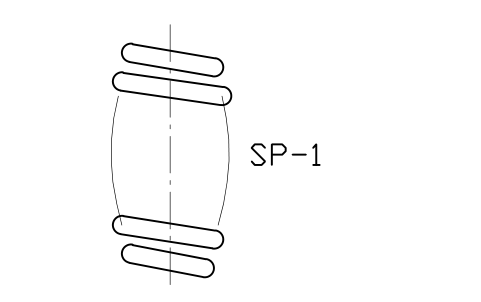

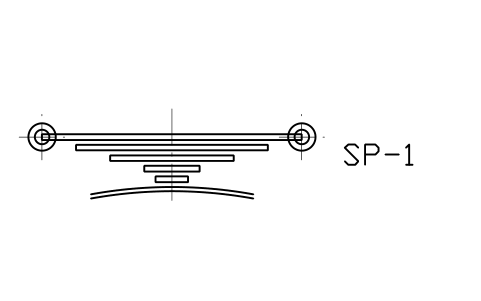

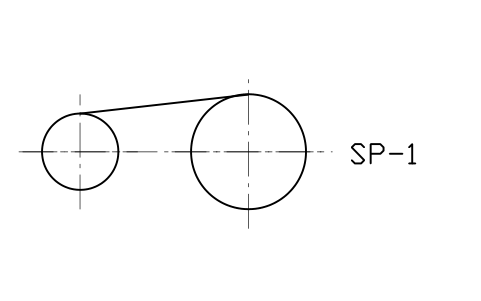

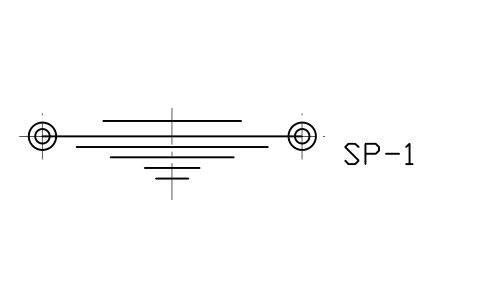

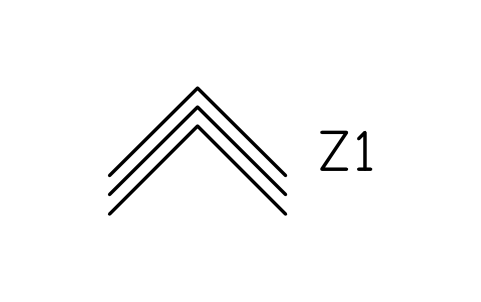

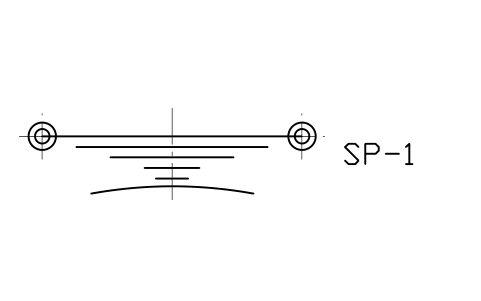

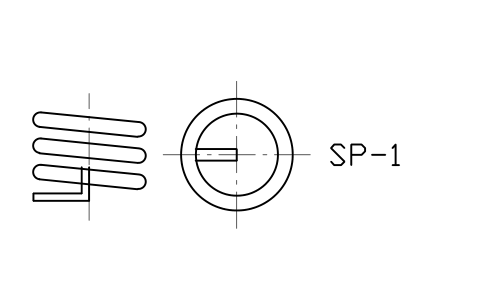

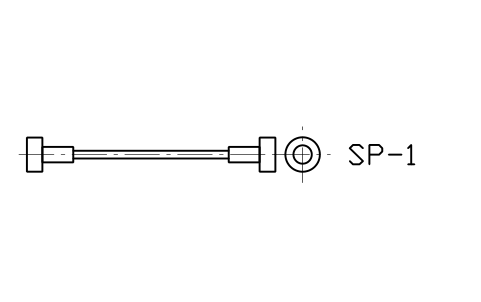

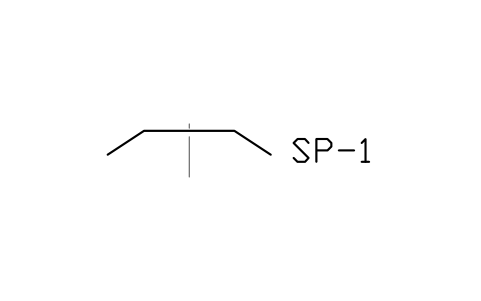

La ISO 2162-1 definisce la rappresentazione semplificata di molle di compressione, trazione, torsione, a tazza, a spirale e a balestra, in vista, sezione e forma semplificata; la ISO 2162-2 dà le sei forme delle estremità. La ISO 2203 stabilisce la rappresentazione convenzionale degli ingranaggi: un ingranaggio è disegnato come corpo pieno limitato dalla superficie di testa, con la superficie primitiva a tratto-punto sottile e l'inclinazione dei denti indicata da tre linee sottili.

I blocchi sono disegni nostri secondo queste norme, non copie, e la libreria non è certificata. Le figure sono schematiche: numero di spire, passo e forma dei denti non corrispondono al pezzo reale. Controllali con la legenda del tuo progetto e riporta i dati reali nella tabella del disegno.

Domande frequenti

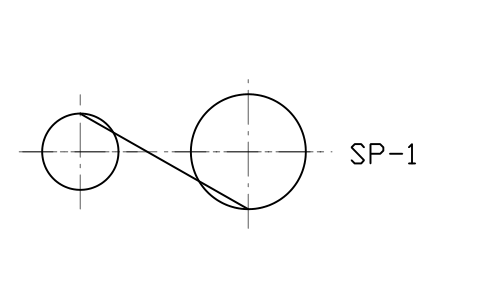

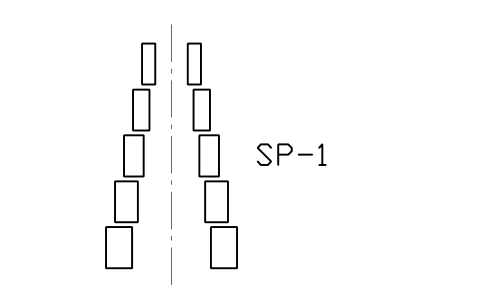

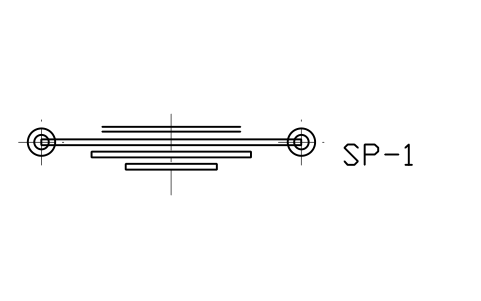

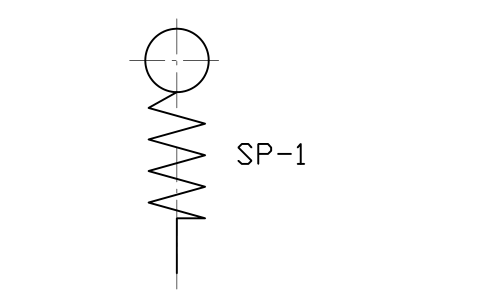

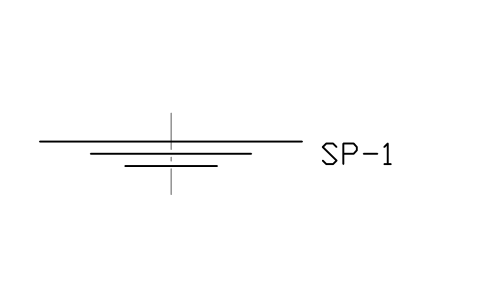

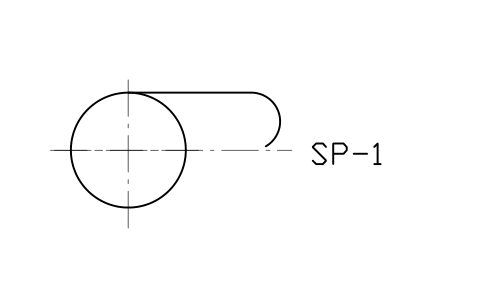

Quale rappresentazione di una molla devo usare?

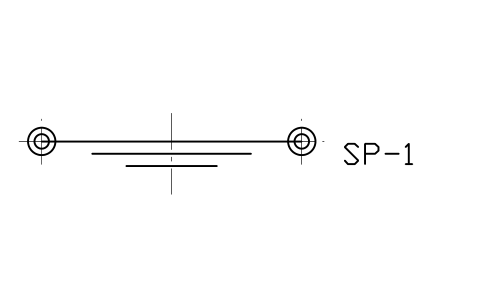

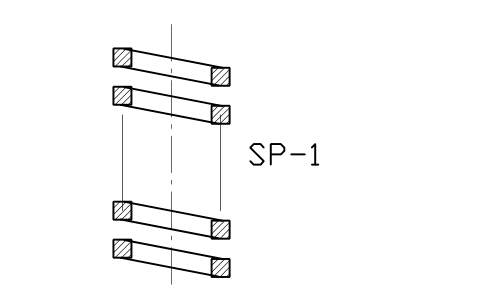

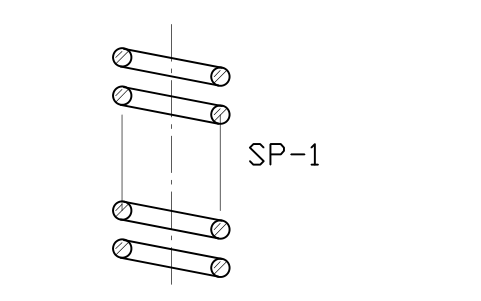

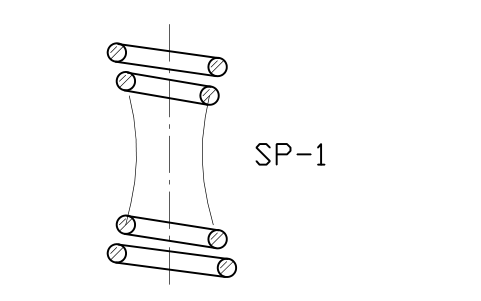

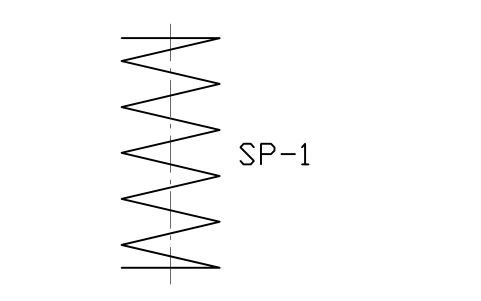

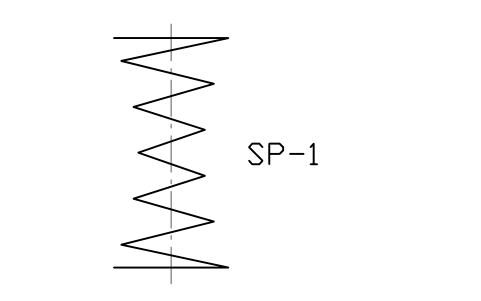

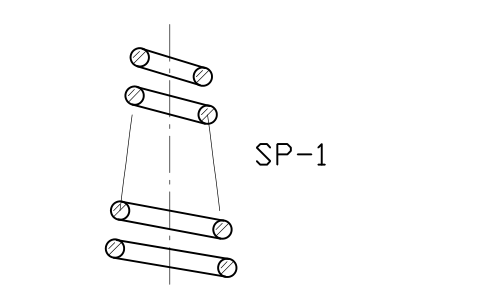

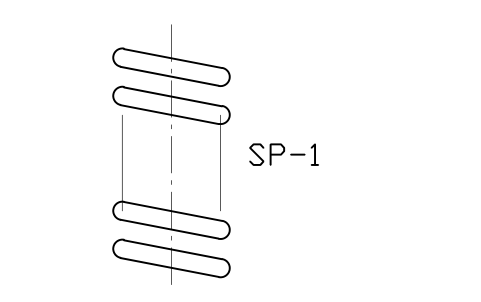

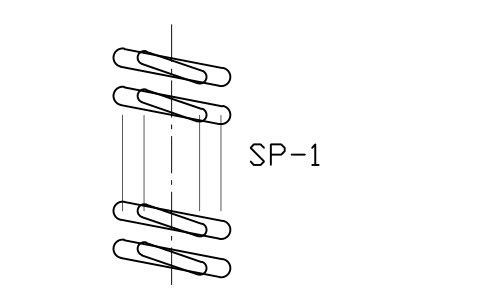

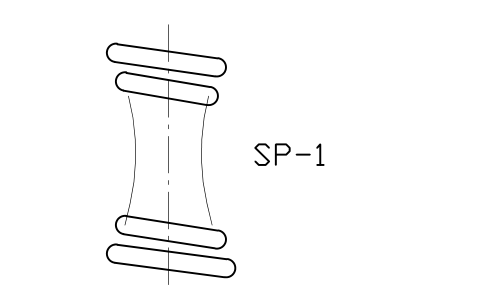

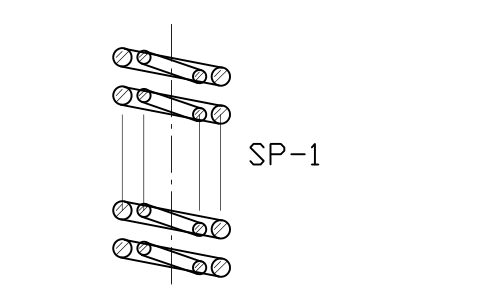

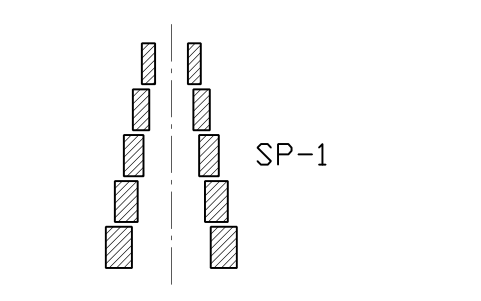

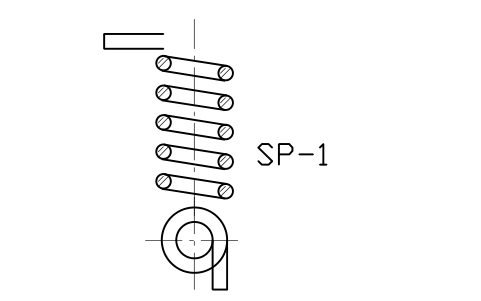

Usa la forma semplificata nei disegni di assieme e per le molle acquistate. Per il disegno di dettaglio della molla usa la vista con la tabella dei dati accanto; per una molla sezionata in un assieme, la sezione. Qui ogni molla ha la forma semplificata; vista e sezione sono presenti per le forme che la ISO 2162-1 mostra così.

Le molle mostrano il numero reale di spire?

No. I blocchi mostrano poche spire per rendere chiaro il tipo di molla. Riporta spire attive, lunghezza libera e diametro del filo negli attributi o nella tabella dei dati del disegno, come richiede la ISO 2162-2 per le molle di compressione.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

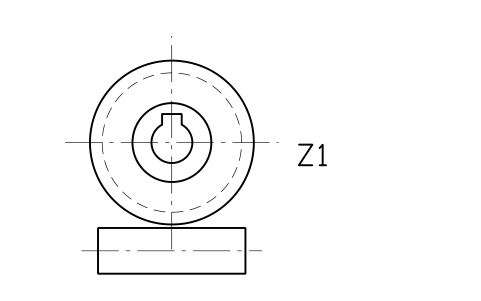

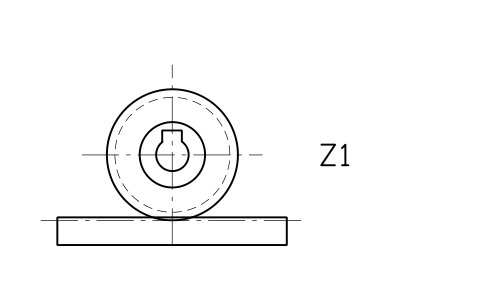

I denti degli ingranaggi sono disegnati?

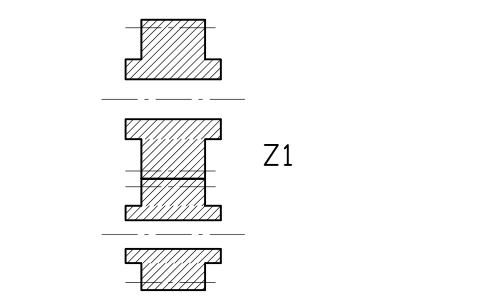

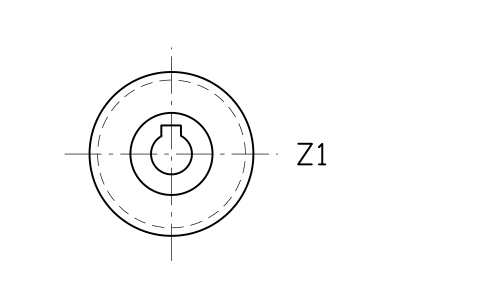

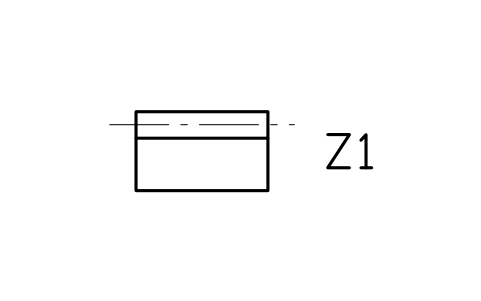

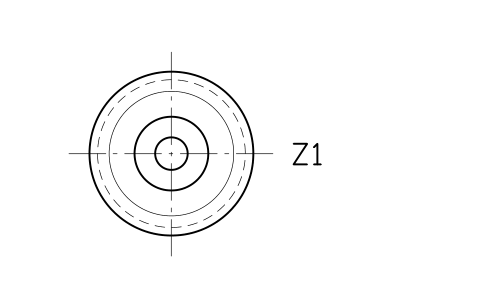

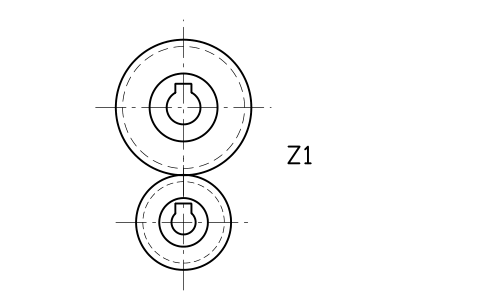

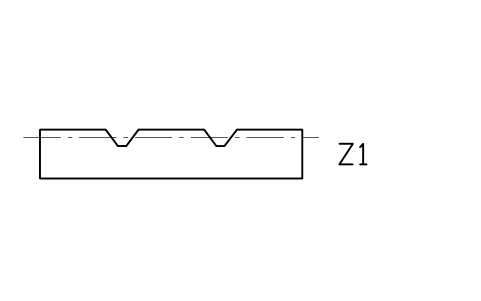

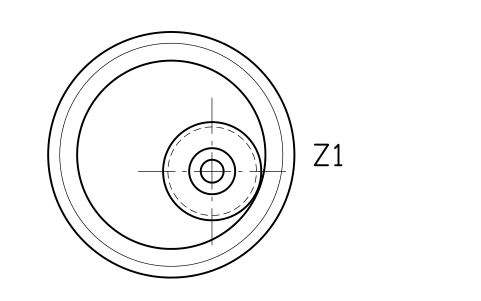

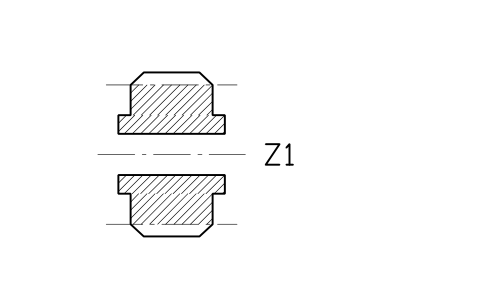

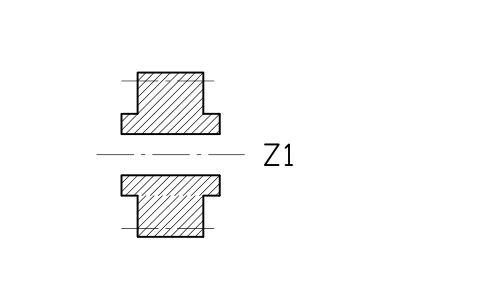

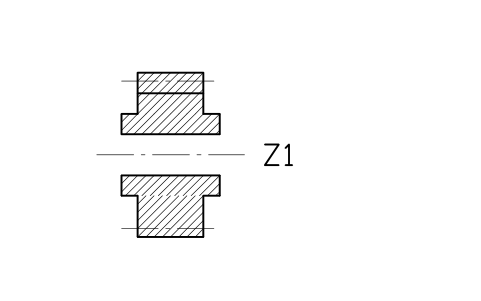

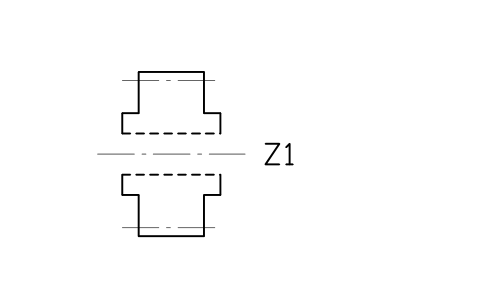

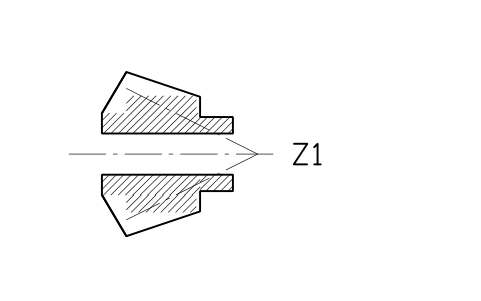

No, ed è voluto. La ISO 2203 disegna un ingranaggio senza denti: un corpo pieno fino alla circonferenza di testa, la primitiva a tratto-punto, la circonferenza di piede solo nelle sezioni. Il profilo dei denti si indica con un riferimento a una norma o con un disegno a parte, l'inclinazione con i simboli di questa libreria.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

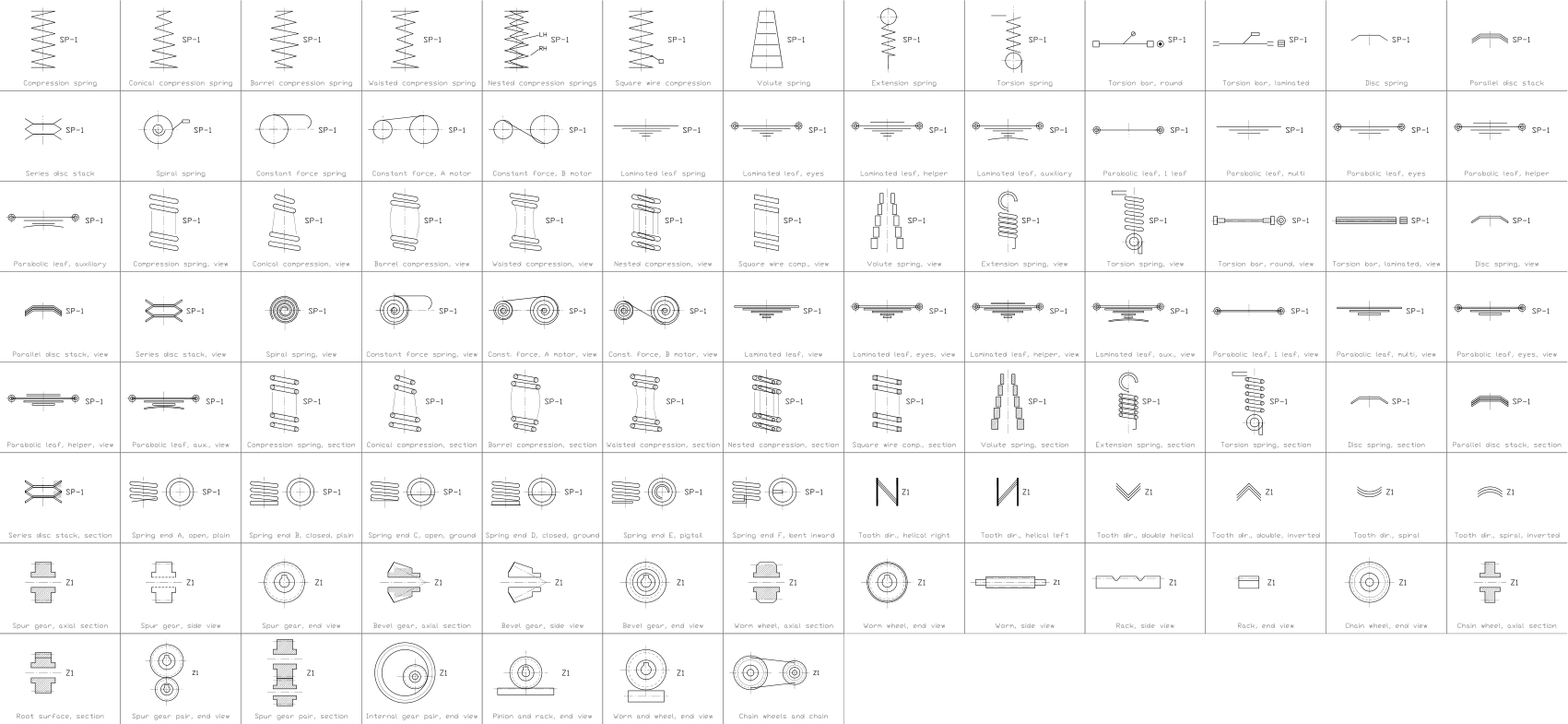

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
