여러 도면에 걸쳐 블록 속성 자동 번호 매기기 — Excel로 V-001부터 V-028 같은 연속 태그 만들기

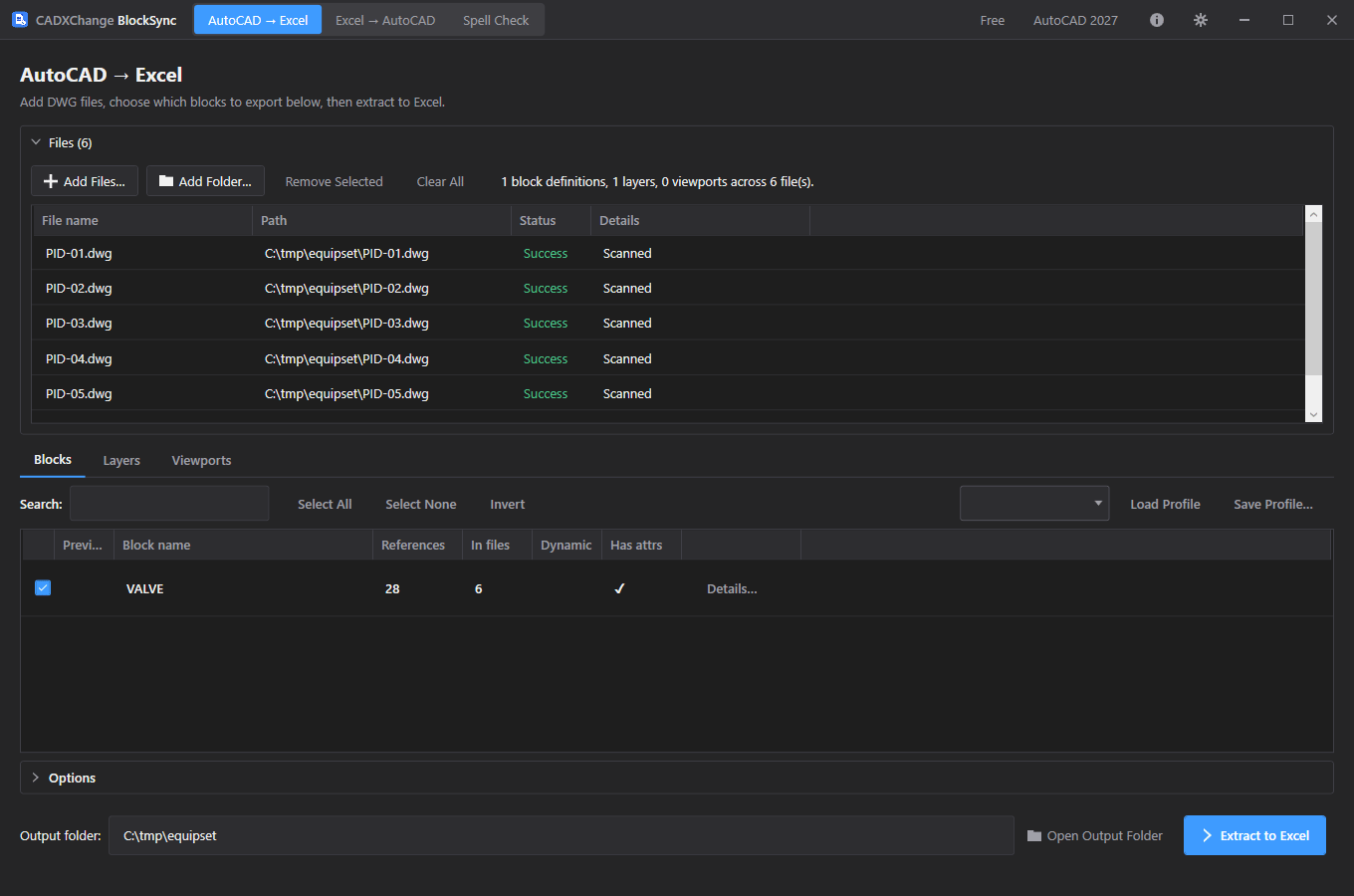

BlockSync를 열고 Add Files… 또는 Add Folder…로 도면을 추가합니다. BlockSync는 각 파일을 스캔해 찾은 모든 블록 정의를 참조 수와 포함된 파일 수와 함께 나열합니다. 여기서는 VALVE가 6개 파일에 걸쳐 28개 참조입니다.

Blocks 탭에서 블록을 체크하고 Extract to Excel을 클릭합니다. 체크한 블록만 내보내지며, 각 블록은 화면에 표시된 출력 폴더의 타임스탬프가 붙은 통합 문서에서 별도의 탭이 됩니다.

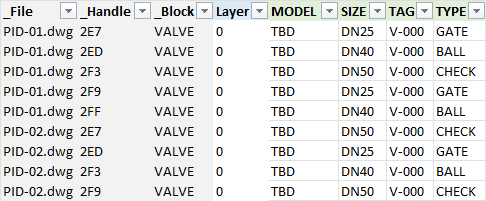

B_VALVE 탭에는 블록 참조마다 한 행이 있으며, 도면 순서대로 이어집니다. 왼쪽은 시스템 열로, 파일 이름과 BlockSync가 각 블록을 다시 찾는 데 쓰는 객체 핸들입니다. 오른쪽에는 속성 태그마다 열이 하나씩 있습니다. 여기서는 모든 밸브의 TAG가 아직 V-000이며, 번호는 이 행의 순서를 따릅니다.

다른 순서로 매기고 싶다면 먼저 시트를 정렬하세요. 모든 행이 자기 파일 이름과 핸들을 가지고 있으므로, 행을 통째로 유지하기만 하면 자유롭게 정렬할 수 있습니다. 예를 들어 도면별로, 그다음 PosX 열로 정렬하면 왼쪽에서 오른쪽으로 번호를 매길 수 있습니다.

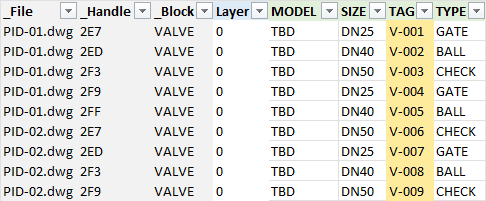

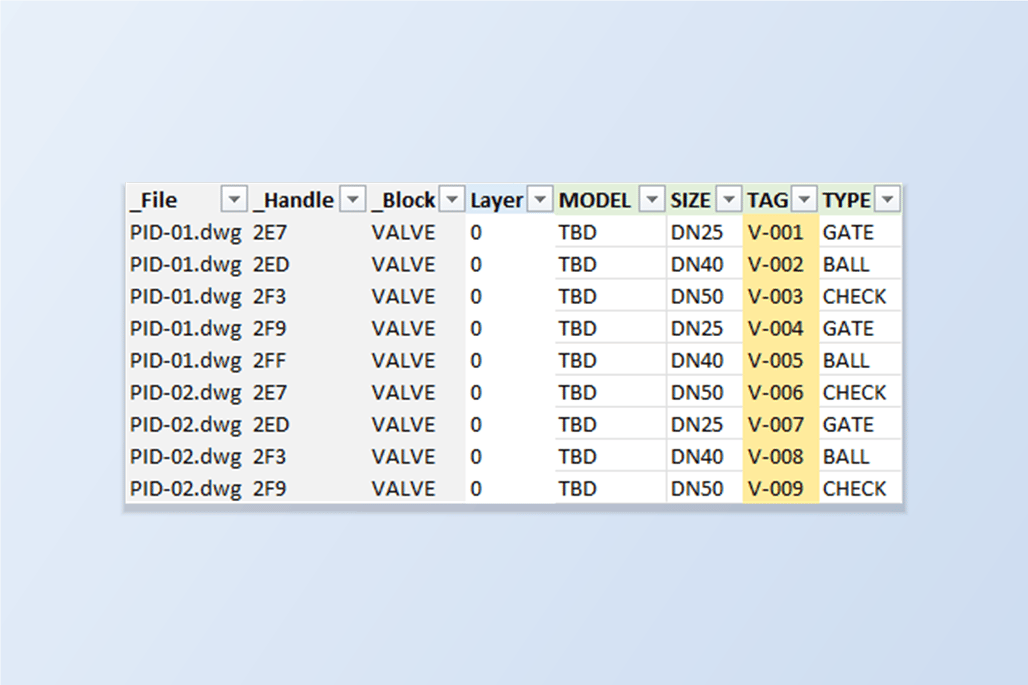

이 시트에서는 TAG가 M 열이고 첫 블록이 3행에 있으므로, M3부터 마지막 행까지 선택하고 범위의 모든 셀에 ="V-"&TEXT(ROW()-2,"000")을 입력합니다. ROW()-2는 3행에서 1, 4행에서 2가 되고, TEXT(…,"000")이 세 자리로 맞춰 주므로, V-001, V-002로 시작해 모든 도면을 거쳐 V-028까지 이어집니다.

도면마다 번호를 다시 시작하고 싶다면 ="V-"&TEXT(COUNTIF(A$3:A3,A3),"000")을 사용합니다. A 열이 파일 이름이므로 도면이 바뀔 때마다 카운트가 001부터 다시 시작됩니다. 첫 도면은 V-001부터 V-005, 두 번째 도면은 V-001부터 V-004입니다. 접두어와 0의 자릿수는 사용하는 태그 규칙에 맞게 바꾸세요. BlockSync는 셀에 표시된 내용을 다시 쓰므로 수식을 써도 됩니다.

통합 문서를 저장합니다. 가능하면 도면과 같은 폴더에 두세요.

Excel → AutoCAD 탭으로 전환하고 통합 문서를 고릅니다. Same folder as Excel file을 체크해 두면 그 옆의 도면을 파일 이름으로 맞추고, 각 행은 파일과 핸들로 블록에 맞춥니다. Automatic backup은 체크한 상태로 두세요.

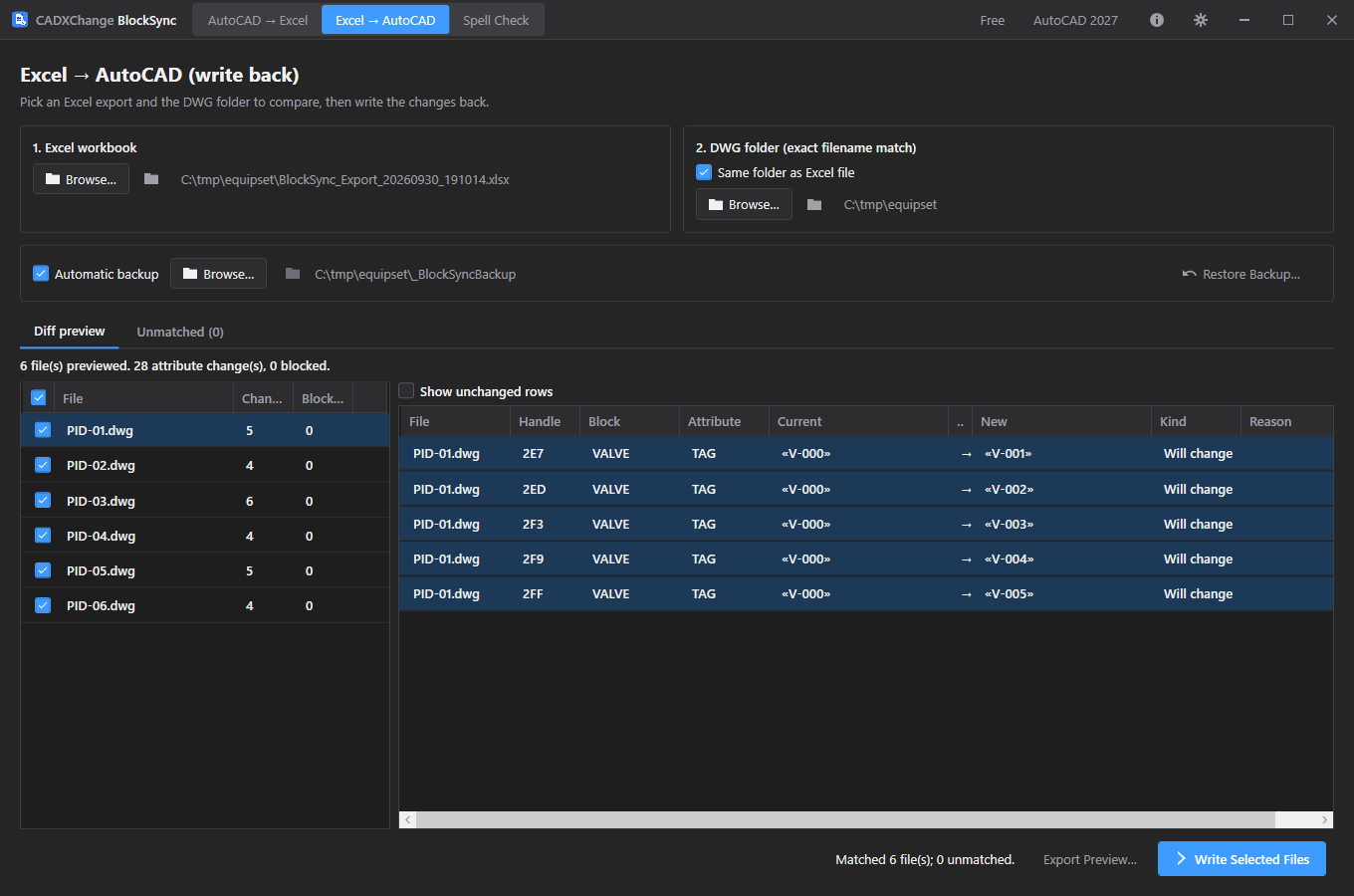

Diff preview에는 파일 6개 미리 보기, 속성 변경 28건, 차단 0건이 표시됩니다. 도면을 선택하면 각 변경이 보입니다. PID-01에서는 밸브 다섯 개의 TAG 속성이 V-000에서 V-001, V-002, V-003, V-004, V-005로 바뀝니다. 확인하기 전에는 아무것도 쓰이지 않습니다.

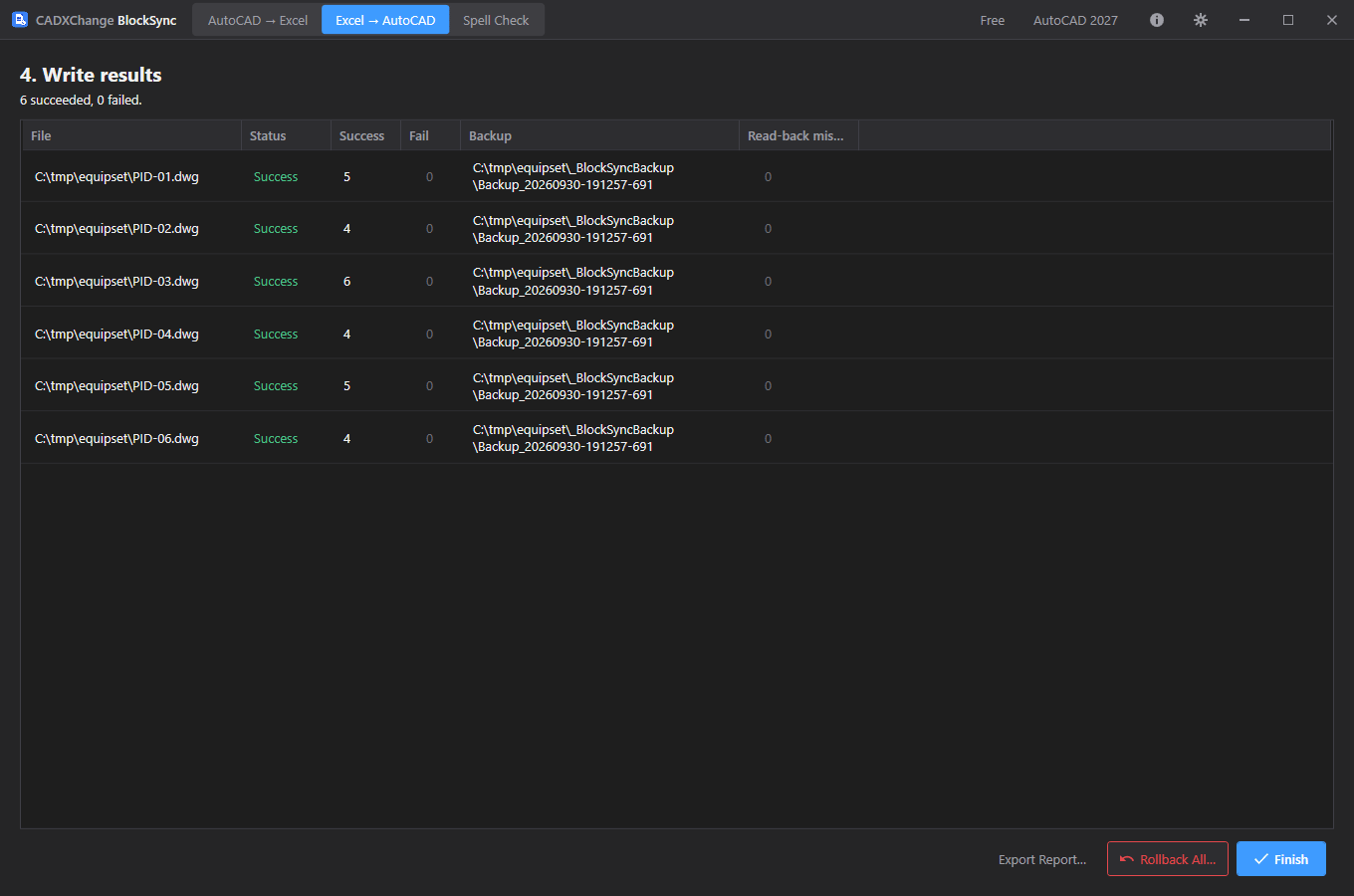

Write Selected Files를 클릭하고 확인합니다. BlockSync는 각 도면을 백업하고 쓴 뒤, 바뀐 모든 속성을 도면에서 다시 읽어 확인합니다. 결과 화면에는 성공 6건, 실패 0건, 다시 읽기 불일치 0건이 표시되고 각 백업의 위치도 나옵니다. Rollback All로 모든 도면을 그대로 되돌릴 수 있습니다.

독립적으로 확인하려면 도면을 한 번 더 내보내 보세요. 이 예제에서는 TAG 열이 여섯 도면에 걸쳐 V-001부터 V-028까지 순서대로 나왔고, MODEL은 그대로 TBD였습니다. 바뀐 속성만 쓰이기 때문입니다.
