무료 DCS·공유 표시 AutoCAD 기호(DWG), ISA 5.3 스타일

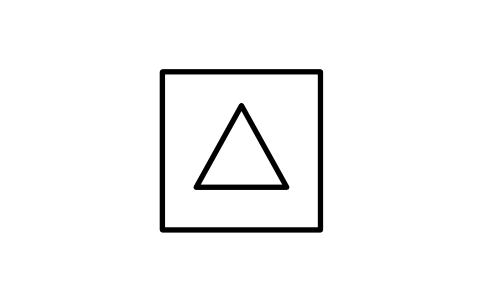

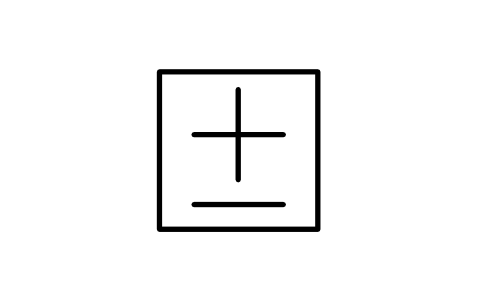

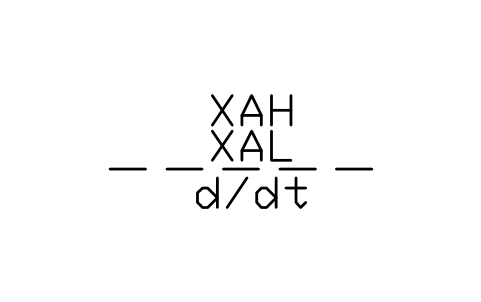

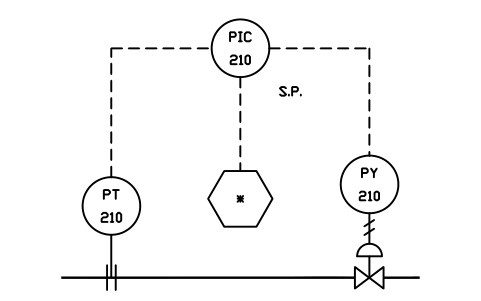

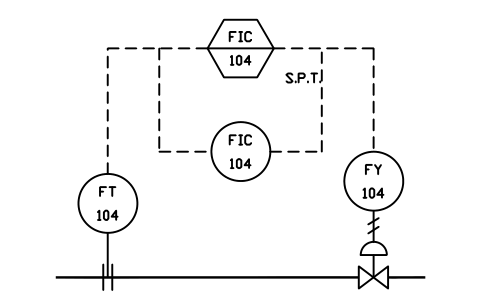

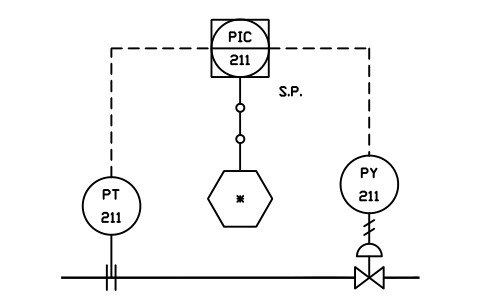

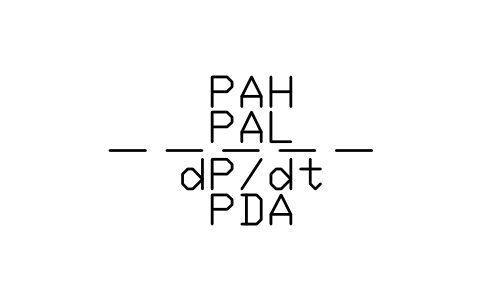

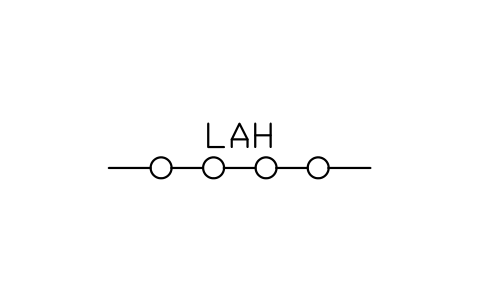

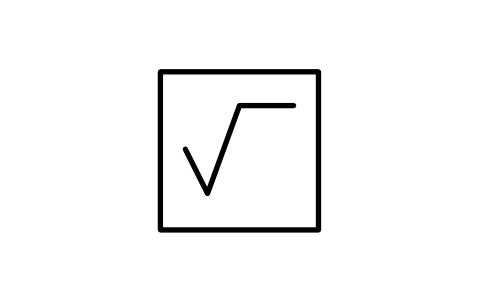

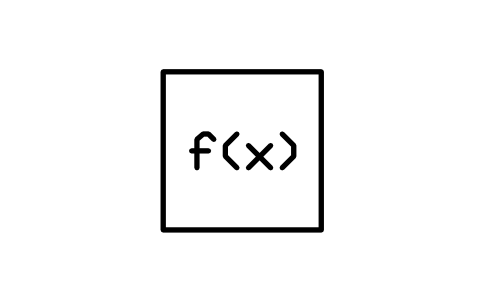

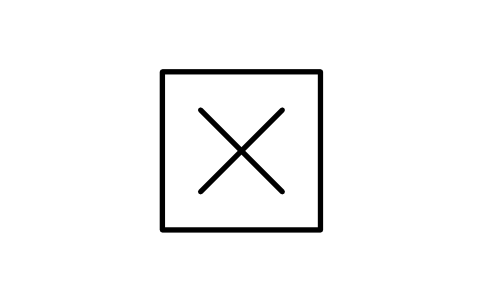

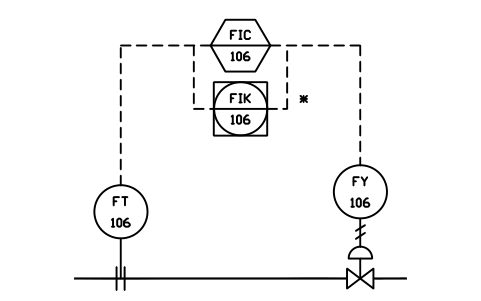

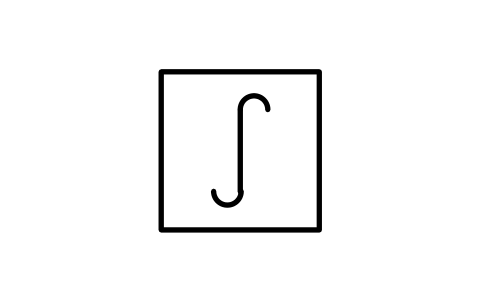

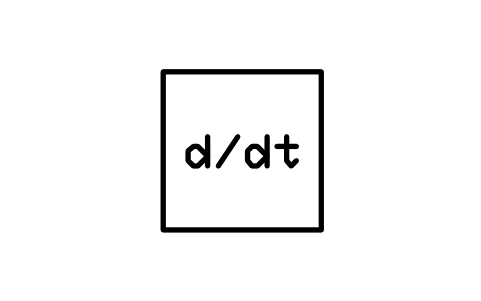

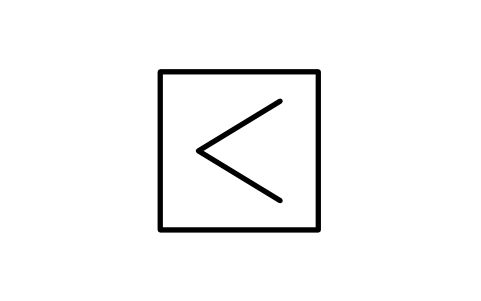

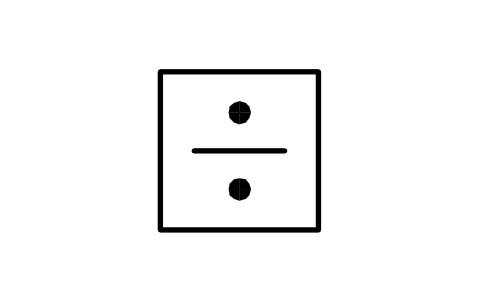

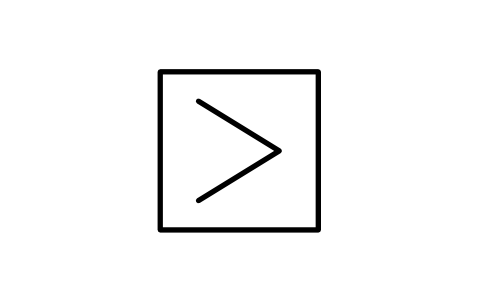

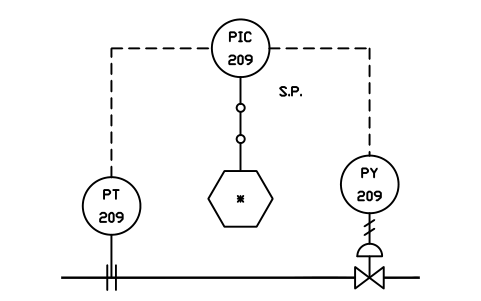

분산 제어 시스템의 루프 도면과 흐름도에 쓸 수 있는 기호 64개를 바로 쓸 수 있는 AutoCAD 블록으로 만들었습니다. ISA 5.3에 맞춰 그렸습니다. 공유 표시·공유 제어 버블(운전원 접근 가능, 보조 조작기, 접근 불가), 컴퓨터 육각형, 논리·시퀀스 컨트롤러, 연산 블록(제곱근, 합, 차, 곱, 나눗셈, 바이어스, 고선택·저선택, 적분, 미분, 함수 발생기), 시스템 링크, 소프트웨어 경보 표시, 그리고 규격 부록의 루프 예 13개(아날로그 백업이 있는 컴퓨터 제어부터 감독 설정값 제어까지)가 들어 있습니다.
AutoCAD 2017 이하 버전을 쓰시나요? 2010 형식 다운로드
상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. ZIP에는 AutoCAD 2018 형식의 일반 DWG 파일 하나와 README가 들어 있으며 애드인이 필요 없습니다. 있는 그대로 제공되며 보증은 없습니다.
다운로드한 다음에
도면 세트 전체에서 같은 심벌 사용하기
심벌은 모든 도면이 같은 버전을 쓸 때만 도움이 됩니다.
- DWG를 열어 필요한 블록을 내 도면에 복사하거나 DesignCenter에서 끌어다 놓습니다. 축척 1로 삽입하세요. 이 ZIP의 README에 그룹별 도면 단위와 삽입점이 적혀 있습니다.
- 나중에 심벌이 바뀌면 BlockCopy로 모든 도면의 이전 블록을 한 번에 새 블록으로 교체합니다. 파일을 하나씩 열 필요가 없습니다.
- 심벌 수를 세거나 속성을 목록으로 만들려면 BlockSync로 Excel에 내보낸 뒤 피벗 테이블로 집계합니다.
도구는 한 번에 최대 10개 파일까지 무료입니다. Pro에서는 제한이 없습니다.

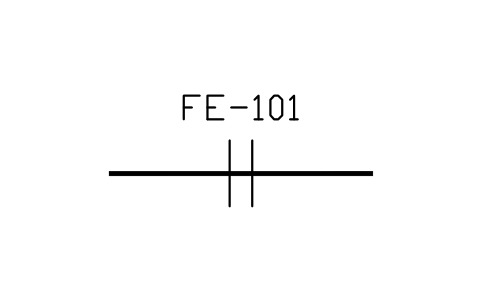

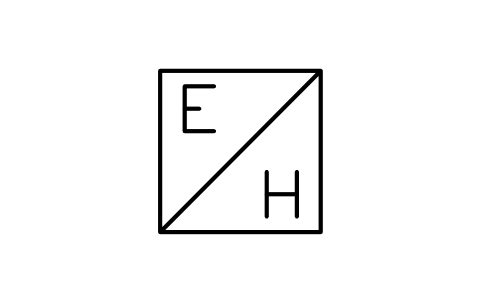

전체 심볼 64개
심볼 64개 중 64개

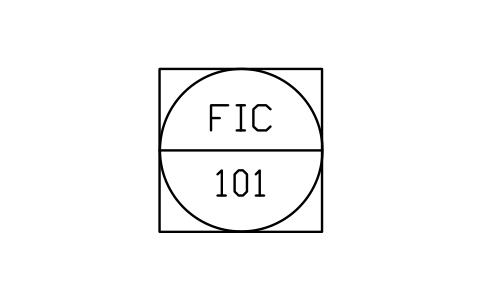

Shared, operator accessible
IS3_SHARED_ACCESSIBLE속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

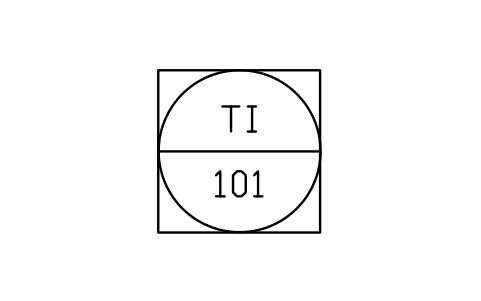

Shared display, indicator
IS3_SHARED_ACC_IND속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

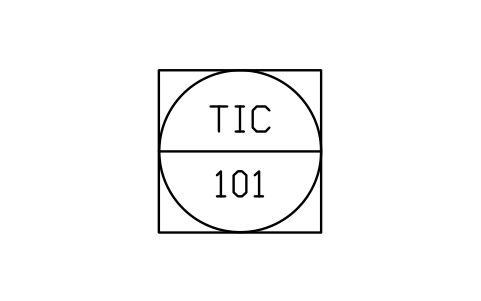

Shared control, controller
IS3_SHARED_ACC_CTRL속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

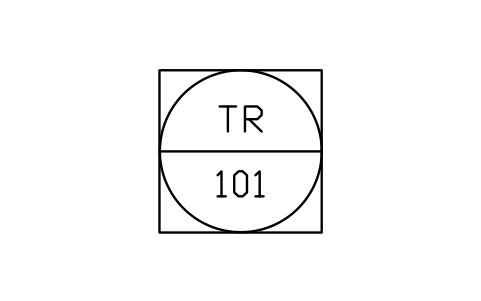

Shared display, recorder
IS3_SHARED_ACC_REC속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

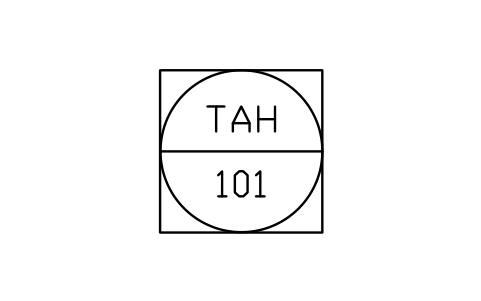

Shared display, alarm point
IS3_SHARED_ACC_ALARM속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

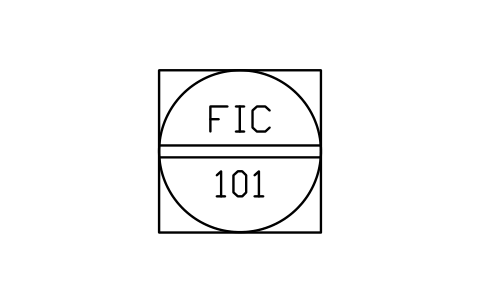

Shared, auxiliary interface
IS3_SHARED_AUXILIARY속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

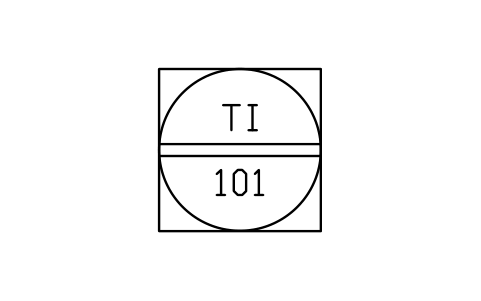

Auxiliary interface, indicator
IS3_SHARED_AUX_IND속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

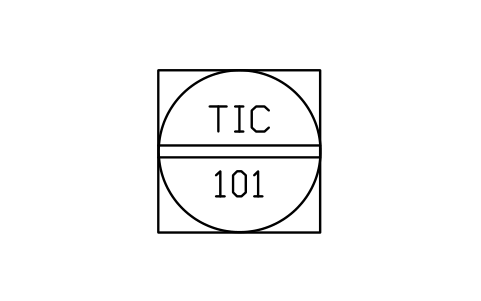

Auxiliary interface, controller
IS3_SHARED_AUX_CTRL속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

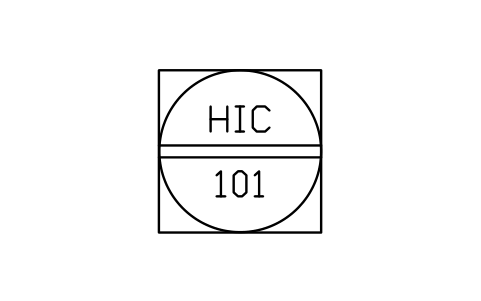

Auxiliary interface, manual
IS3_SHARED_AUX_MANUAL속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

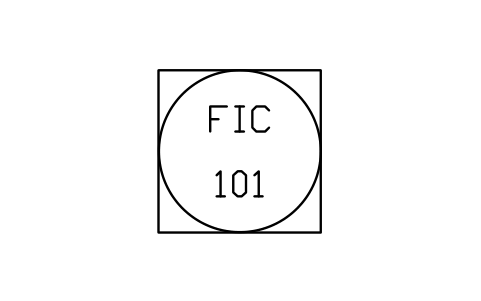

Shared, not accessible
IS3_SHARED_BLIND속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

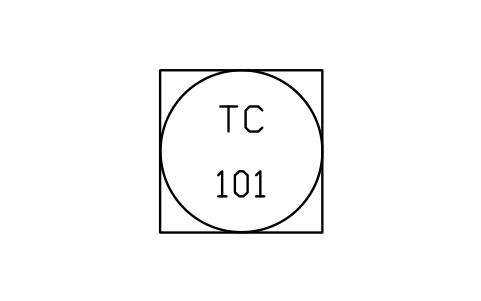

Shared blind controller
IS3_SHARED_BLIND_CTRL속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

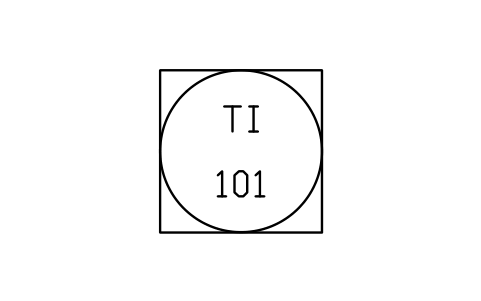

Shared display, in field
IS3_SHARED_BLIND_FIELD속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

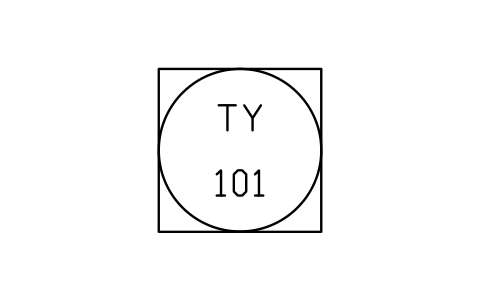

Shared computation module
IS3_SHARED_BLIND_CALC속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

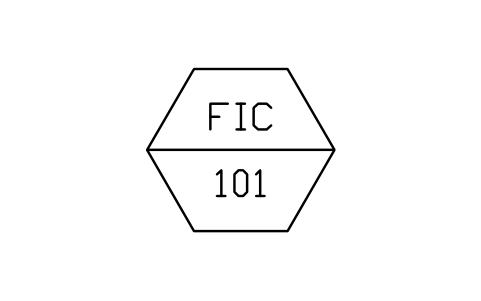

Computer, operator accessible
IS3_COMPUTER_ACCESSIBLE속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

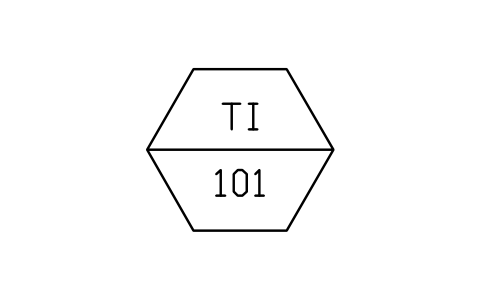

Computer display, indicator
IS3_COMPUTER_ACC_IND속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

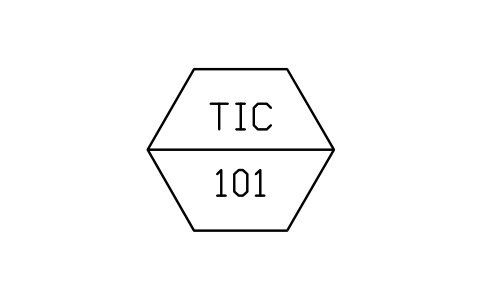

Computer display, controller
IS3_COMPUTER_ACC_CTRL속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

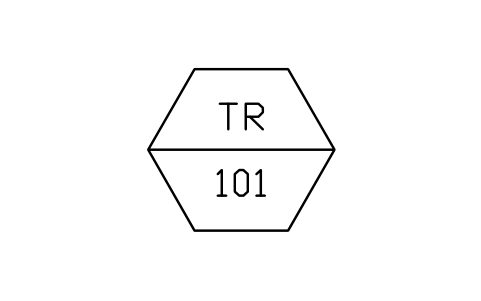

Computer display, recorder
IS3_COMPUTER_ACC_REC속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

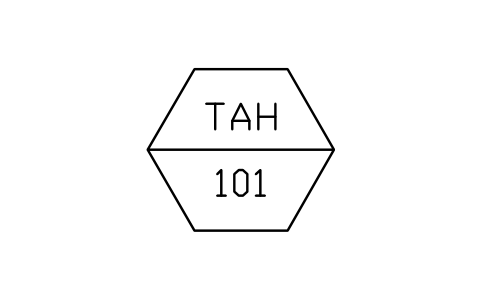

Computer display, alarm point
IS3_COMPUTER_ACC_ALARM속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

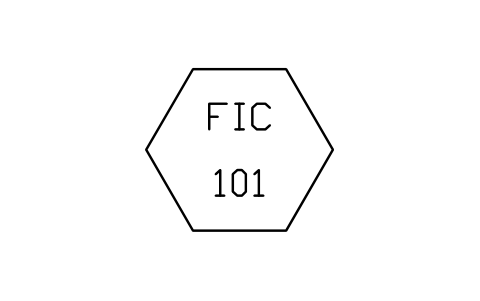

Computer, not accessible
IS3_COMPUTER_BLIND속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

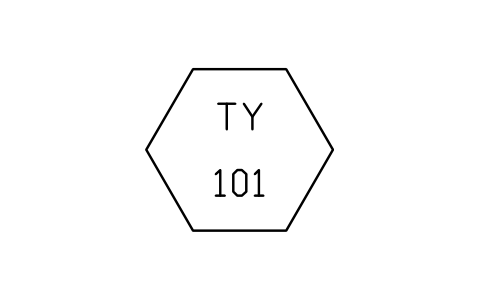

Computer, computation
IS3_COMPUTER_CALC속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

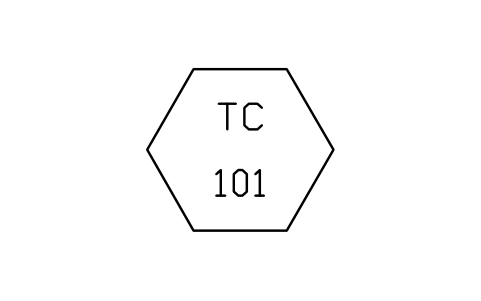

Computer, blind controller
IS3_COMPUTER_BLIND_CTRL속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

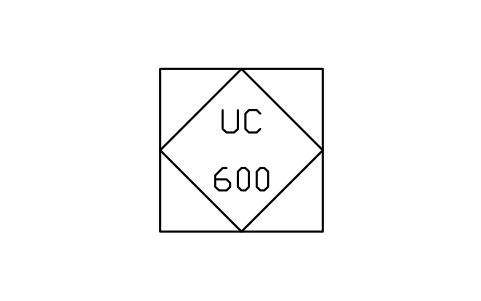

Logic controller, blind
IS3_PLC_BLIND속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

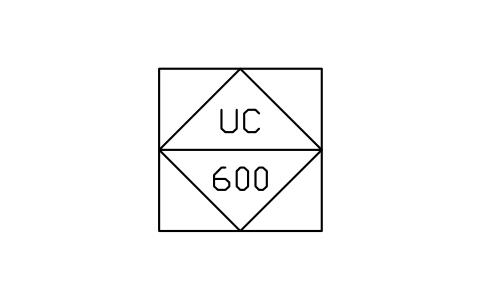

Logic controller, accessible
IS3_PLC_ACCESSIBLE속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

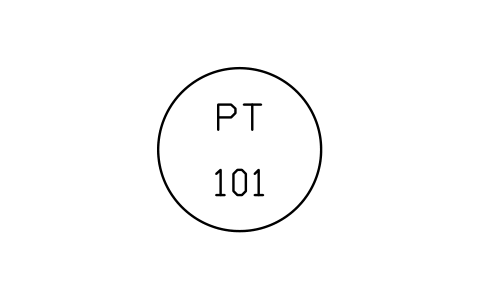

Field instrument bubble
IS3_FIELD_INSTRUMENT속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

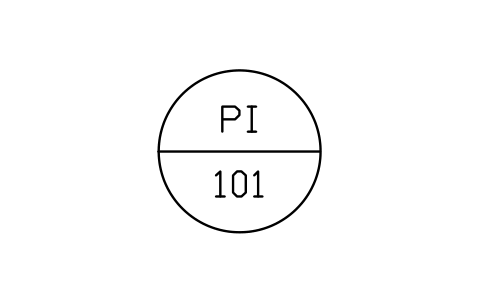

Panel instrument bubble
IS3_PANEL_INSTRUMENT속성
TAG_FUNCLOOP_NOSERVICEAREARANGEUNITSIGNAL_TYPEIO_ADDRESSCABINETPID_NOMANUFACTURERMODELDATASHEET_NODESC

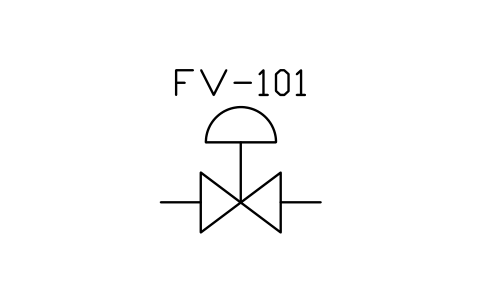

Control valve, diaphragm
IS3_VALVE_DIAPHRAGM속성
TAGSIZEFAIL_POSITIONCVMANUFACTURERMODELREMARKSDESC

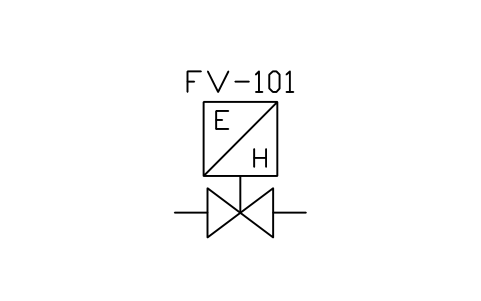

Control valve, E/H converter
IS3_VALVE_CONVERTER속성
TAGSIZEFAIL_POSITIONCVMANUFACTURERMODELREMARKSDESC

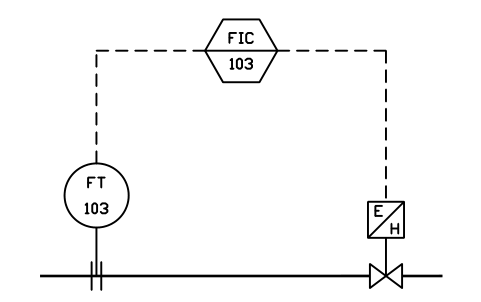

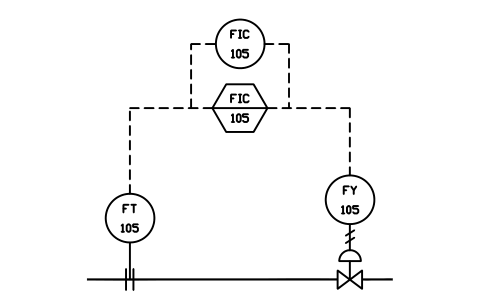

Computer loop, analog backup
IS3_LOOP_A2속성
TAGF0L0F1L1F2L2F3L3SERVICEAREAPID_NOMODELREMARKSDESC

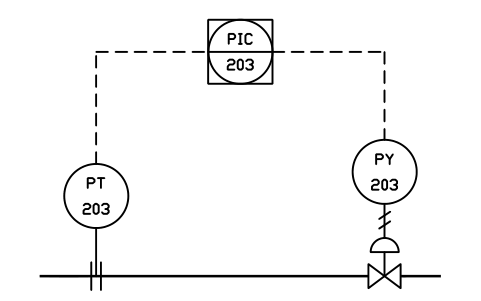

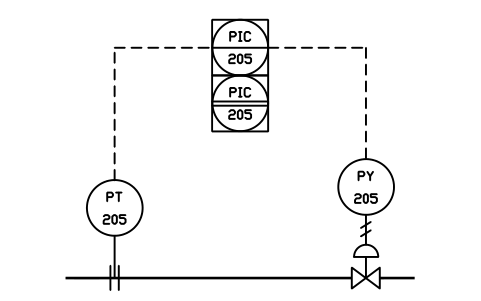

Shared loop, aux interface
IS3_LOOP_A6속성
TAGF0L0F1L1F2L2F3L3SERVICEAREAPID_NOMODELREMARKSDESC

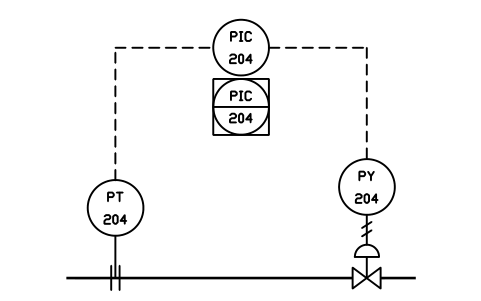

Analog loop, shared backup
IS3_LOOP_A7속성
TAGF0L0F1L1F2L2F3L3SERVICEAREAPID_NOMODELREMARKSDESC

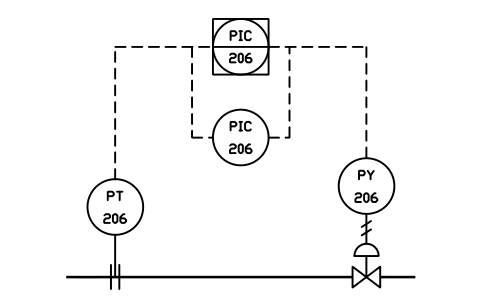

Shared loop, analog backup
IS3_LOOP_A8속성
TAGF0L0F1L1F2L2F3L3SERVICEAREAPID_NOMODELREMARKSDESC

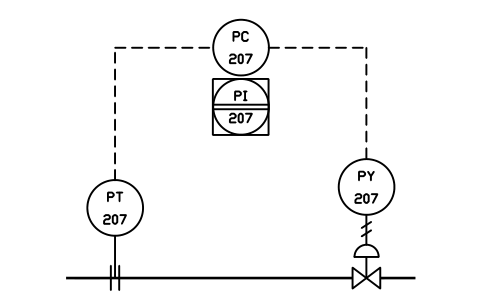

Blind loop, shared display
IS3_LOOP_A9속성
TAGF0L0F1L1F2L2F3L3SERVICEAREAPID_NOMODELREMARKSDESC

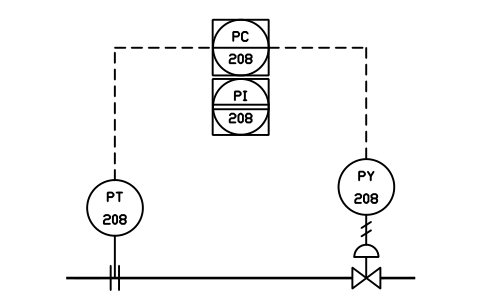

Blind loop, aux interface
IS3_LOOP_A10속성
TAGF0L0F1L1F2L2F3L3SERVICEAREAPID_NOMODELREMARKSDESC
필요한 심볼이 없나요? 이름을 알려 주세요.
부품 목록을 위한 속성
버블 안에는 보이는 속성이 두 개 있습니다. 기능 문자인 TAG_FUNC(예: FIC)와 루프 번호인 LOOP_NO(예: 101)입니다. 나머지 속성은 숨겨져 있습니다: SERVICE, AREA, RANGE, UNIT, SIGNAL_TYPE, IO_ADDRESS, CABINET, PID_NO, MANUFACTURER, MODEL, DATASHEET_NO. 연산 블록에는 FUNCTION과 BLOCK_NO가 있습니다.
루프 블록에는 각 버블의 기능 문자와 루프 번호가 속성으로 들어 있어, 삽입한 뒤 버블마다 한 번씩 설정하면 됩니다. 데이터가 속성에 있으므로 BlockSync로 프로젝트 전체 도면의 계기 목록이나 I/O 목록을 Excel로 내보내 대조하고, 수정 사항을 한 번에 다시 써 넣을 수 있습니다(미리보기와 백업 포함).
라이브러리 사용법
- 파일을 풀어 DWG를 열고, 필요한 기호를 루프 도면이나 흐름도에 복사하거나 디자인센터(ADCENTER)에서 블록을 끌어다 놓으세요.
- 버블과 논리 기호는 중심을 기준점으로 삽입하며 일반적인 계기 버블 크기로 그려져 있어 ISA 5.1 라이브러리의 기호와 나란히 쓸 수 있습니다. 루프 블록은 절반 크기의 완성된 작은 도면입니다. 하나를 삽입하고, 부품을 다시 배치하려면 분해하거나 거기서 개별 기호를 복사하세요.

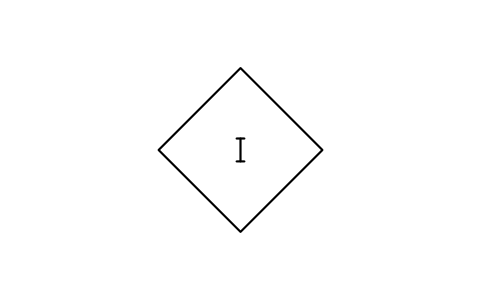

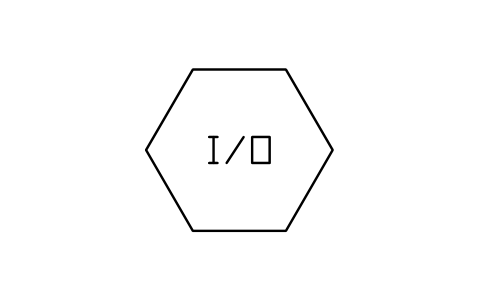

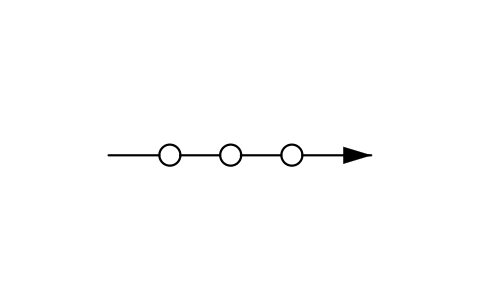

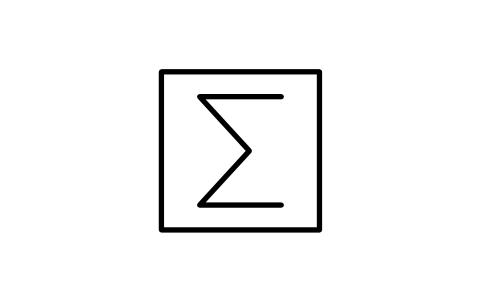

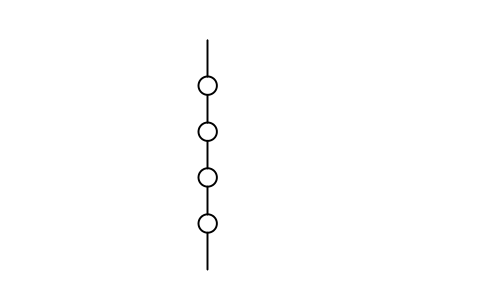

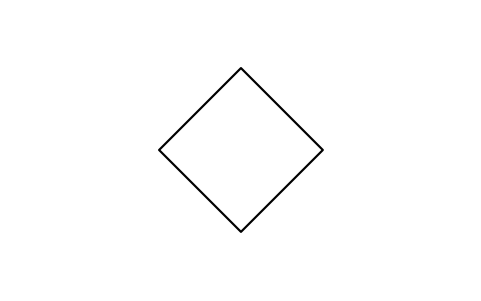

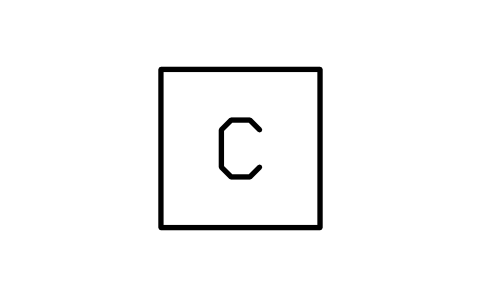

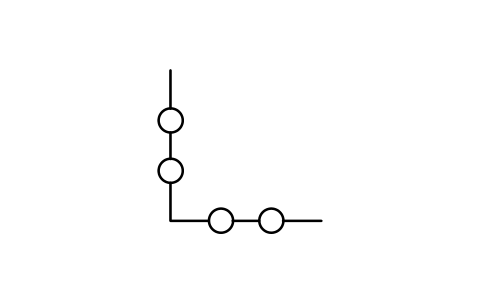

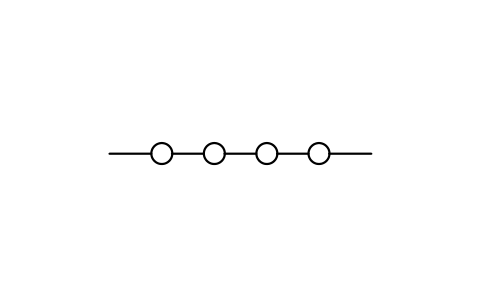

- 장치 종류에 맞춰 모양을 고르세요. 사각형 안의 원은 공유 표시·공유 제어, 육각형은 컴퓨터, 마름모는 논리·시퀀스 제어입니다. 기호를 가로지르는 선은 운전원이 접근할 수 있는지를 나타냅니다. 선 하나는 보통 접근 가능, 선 두 개는 보조 조작기, 선이 없으면 접근 불가입니다. 연산 블록은 기능 표시가 들어 있는 작은 사각형이고, 시스템 링크는 작은 원이 달린 선입니다.
- 블록을 두 번 클릭(또는 EATTEDIT 실행)해서 기능 문자, 루프 번호, 계기 데이터를 입력하세요.
ISA 5.3과 ISA 5.1에 대하여
ISA 5.3-1983 『분산 제어/공유 표시 계장, 논리 및 컴퓨터 시스템의 도시 기호』는 마이크로프로세서와 공유 표시 장치가 있는 제어 시스템을 위해 만들어졌습니다. 내용은 이후 ISA 5.1-2009에 통합되어 별도 문서로는 존재하지 않지만, 도면과 사양서, 엔지니어들은 지금도 ISA 5.3을 언급합니다. 이 라이브러리는 ISA 5.3의 그림과 분류를 따릅니다. 일반 계기, 밸브, 1차 요소, 신호선은 ISA 5.1 라이브러리를 보세요. 두 라이브러리를 함께 쓸 수 있습니다.
이 기호들은 규격의 그림을 참고해 저희가 직접 그린 것이며 규격의 복사본이 아니고 라이브러리는 인증을 받지 않았습니다. 버블 크기 같은 세부 사항은 회사나 프로젝트 규격마다 다른 경우가 많으니, 범례와 다르면 블록을 수정하세요.
자주 묻는 질문
- ISA 5.3은 ISA 5.1에 통합되었는데 왜 별도 라이브러리인가요?
- 지금도 이 이름으로 찾는 사람이 있고, 기존 도면과 사양서 중에도 ISA 5.3 기준으로 쓰인 것이 많기 때문입니다. 이 라이브러리는 그 기호와 루프 예를 검색하는 이름 그대로 한 파일에 모았습니다. 같은 모양이 ISA 5.1 라이브러리에는 공유, 컴퓨터, 논리 버블로 들어 있습니다.
- ISA 5.1 라이브러리와 무엇이 다른가요?
- ISA 5.1 라이브러리는 범위가 넓어서 모든 설치 위치의 계기 버블, 1차 요소, 신호선, 밸브, 액추에이터를 포함합니다. 이 라이브러리는 분산 제어에 집중하며, ISA 5.3이 버블 외에 보여 주는 연산 블록, 시스템 링크, 소프트웨어 경보 표시, 완성된 루프 예를 더했습니다. 루프를 완성하는 데 필요한 장치도 들어 있습니다.
- 상업 프로젝트에 써도 되나요?
- 네. 상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. 있는 그대로 제공되며 보증은 없습니다.
- 상업 프로젝트에 사용할 수 있나요?
- 네. 상업 프로젝트를 포함해 본인의 프로젝트에서 무료로 사용하고 수정할 수 있습니다. 있는 그대로 제공되며 보증은 없습니다.
- 심볼을 바꾸거나 속성을 추가할 수 있나요?
- 네. DWG를 열고 BEDIT로 블록을 편집해 수정하거나 속성을 추가한 뒤 저장합니다. 이미 그 블록이 들어 있는 도면을 갱신하려면 ATTSYNC를 실행하거나 블록을 바꿉니다. 먼저 백업하세요. ATTSYNC를 부주의하게 쓰면 속성 값이 사라질 수 있습니다.
심볼을 집계해 부품 목록 만들기
정격과 부품 번호가 속성이므로, 프로젝트 전체의 심볼을 도면을 열지 않고 집계하고 목록으로 만들 수 있습니다. 블록을 Excel로 내보내 피벗 테이블로 합산하고, 수정 사항을 한 번의 실행으로 다시 기록합니다. 미리보기와 백업이 있습니다.
