무료 AutoCAD 계장 심볼(DWG), ISA 5.1 스타일

ISA 5.1에 대하여

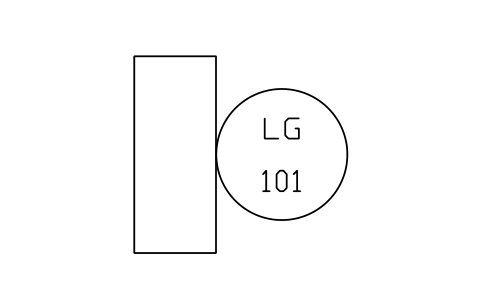

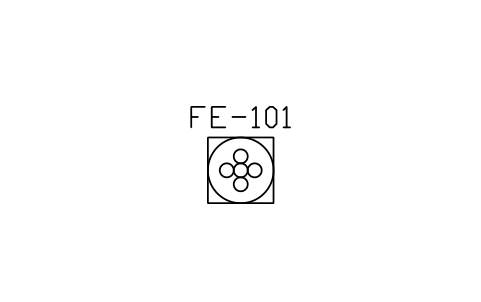

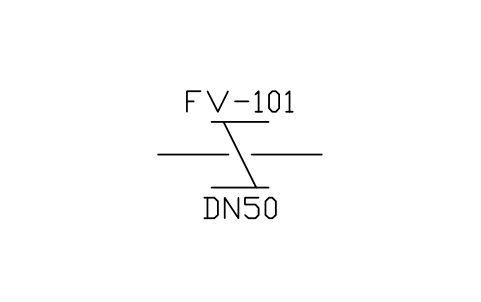

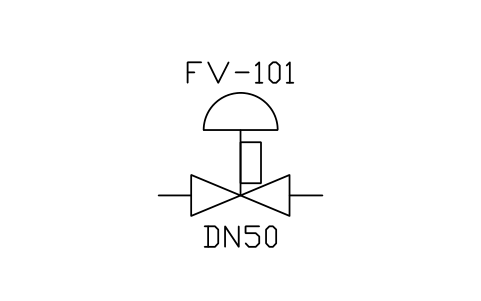

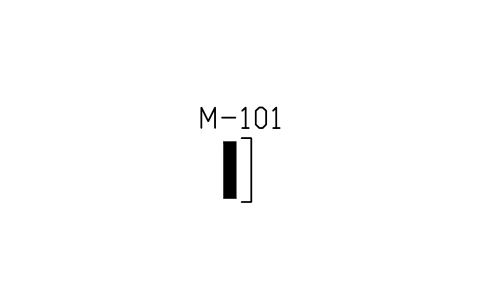

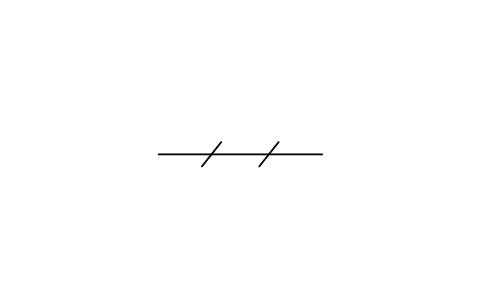

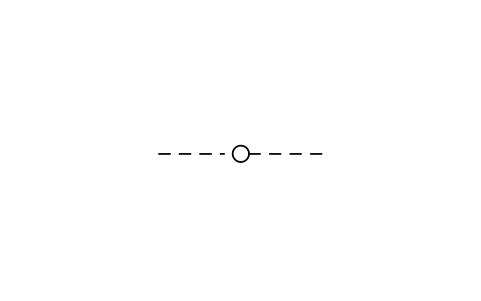

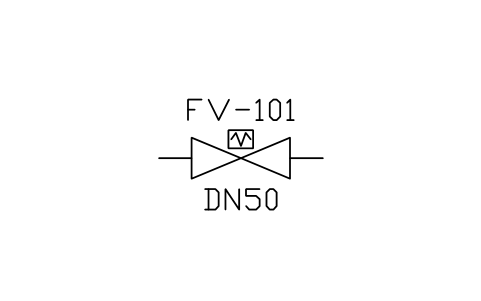

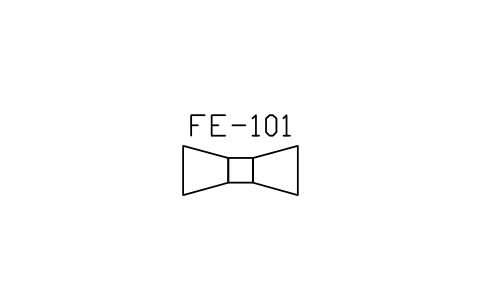

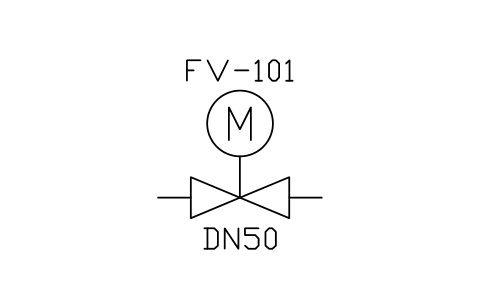

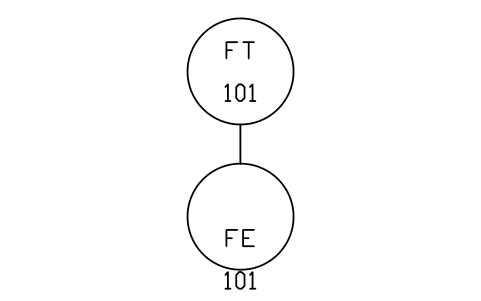

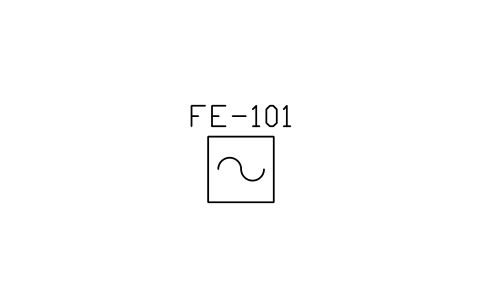

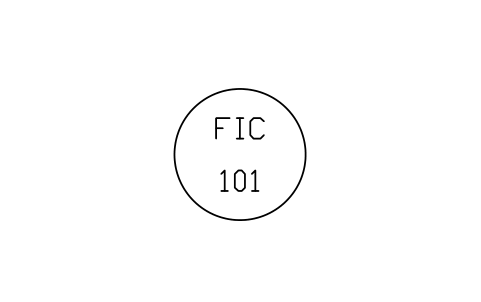

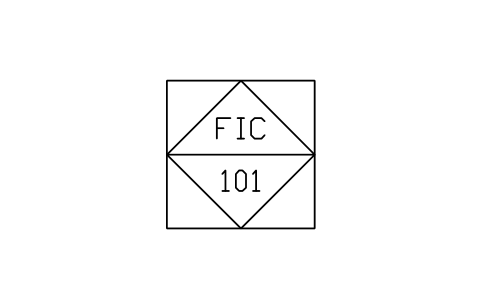

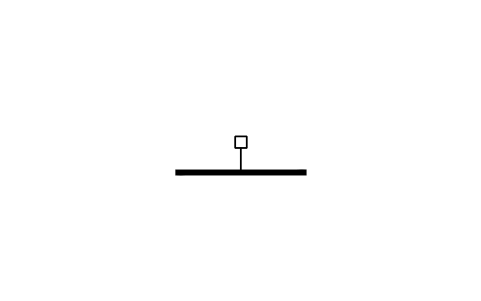

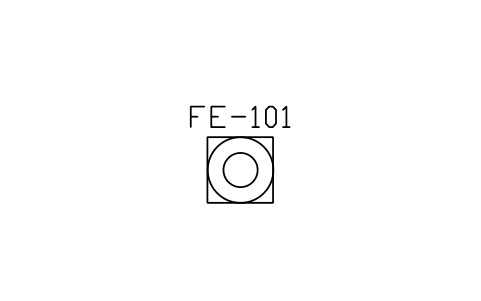

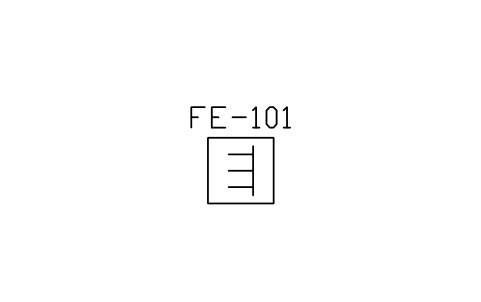

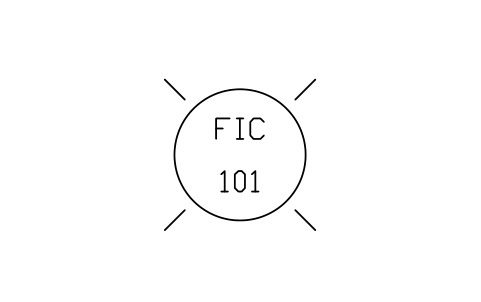

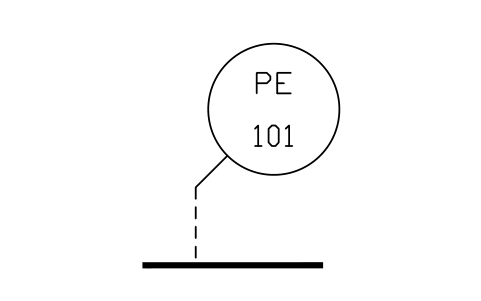

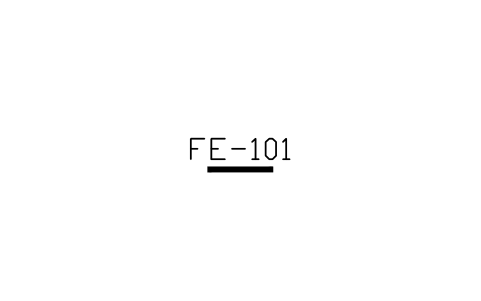

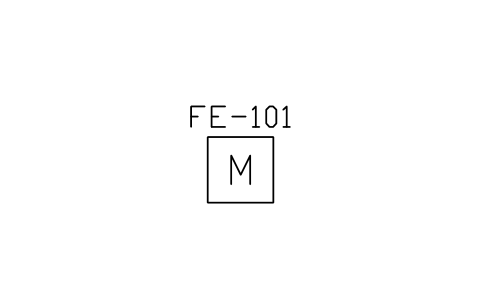

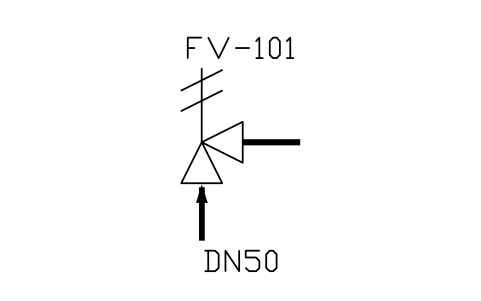

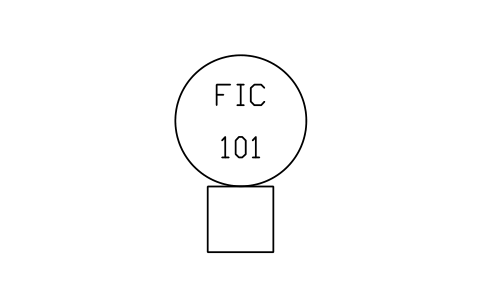

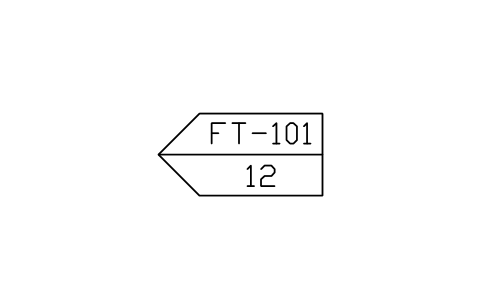

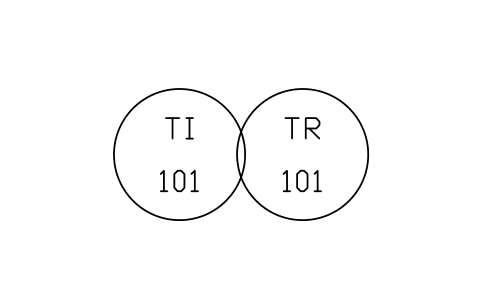

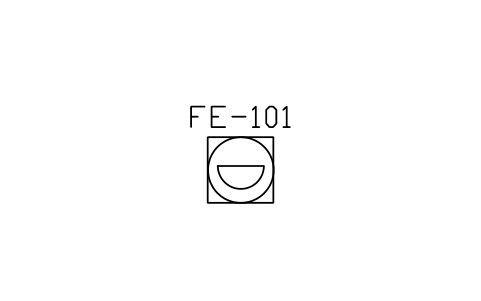

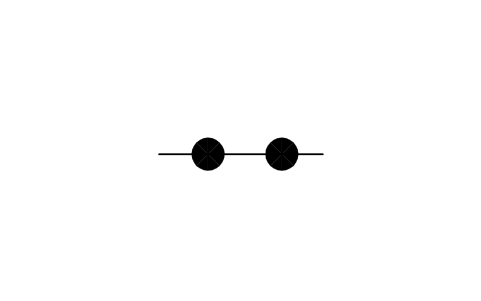

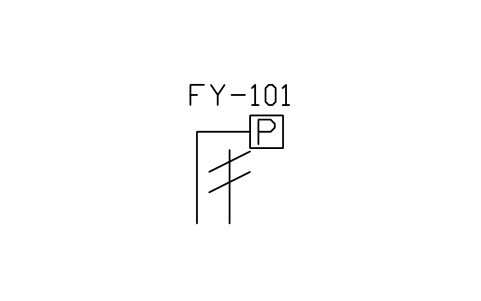

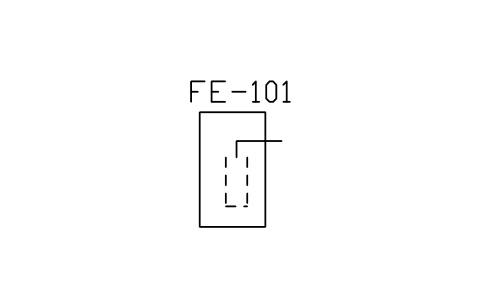

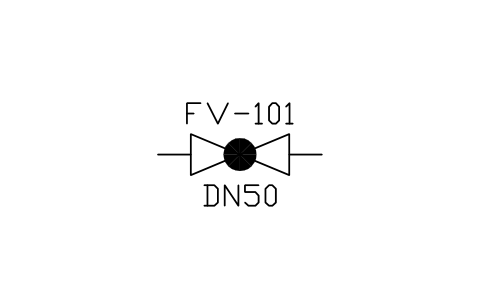

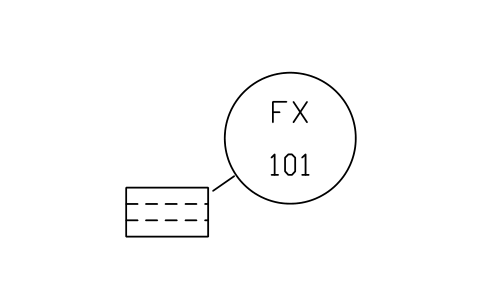

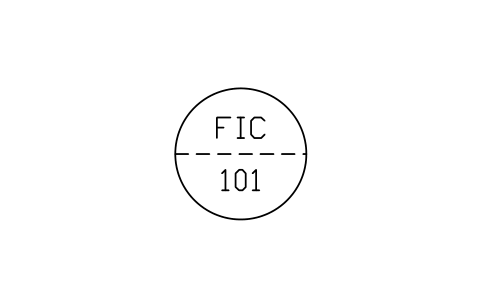

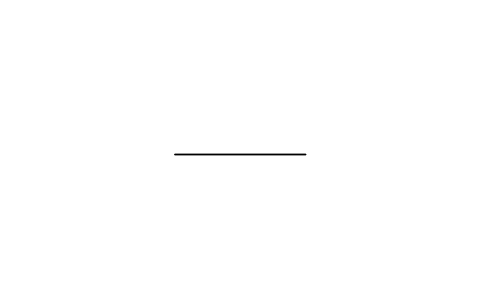

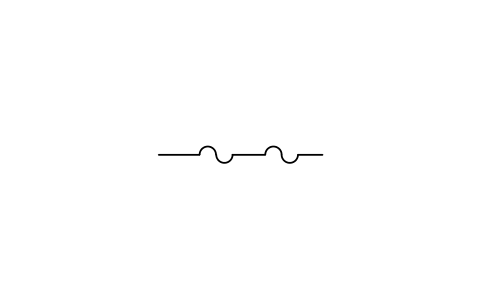

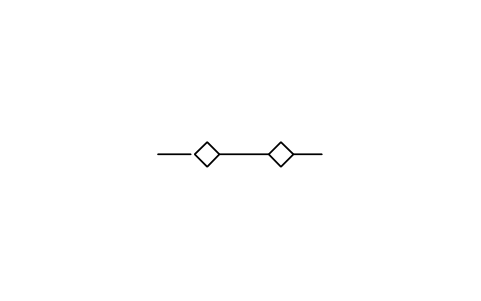

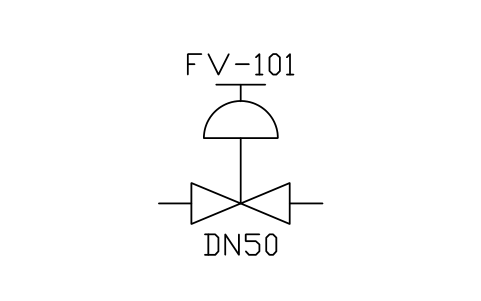

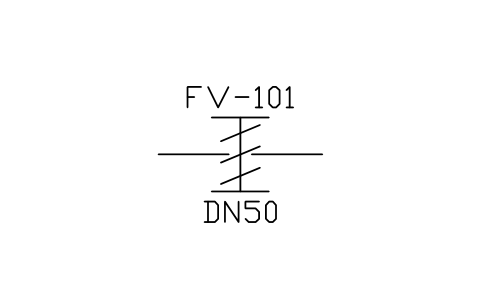

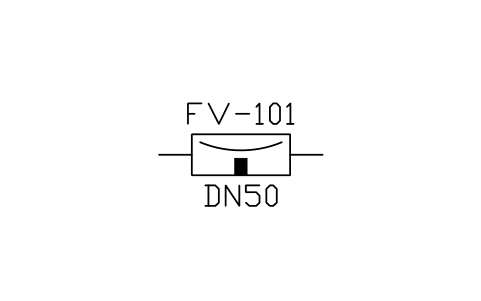

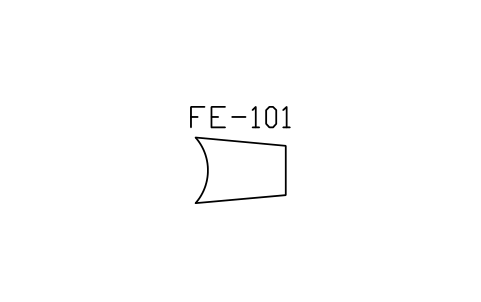

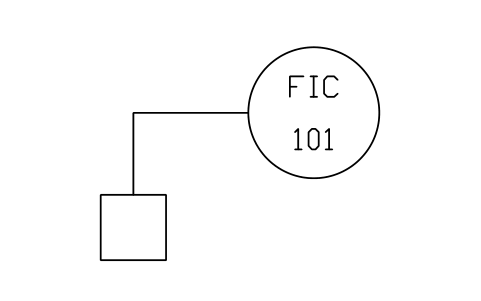

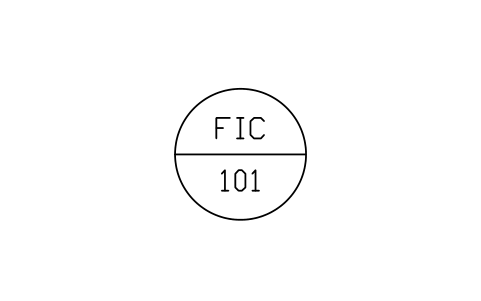

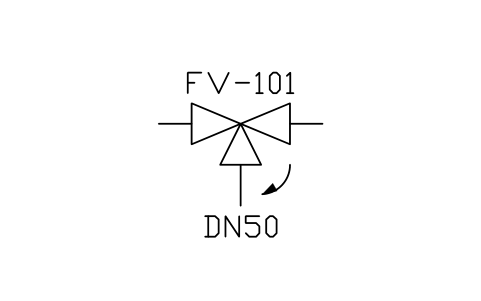

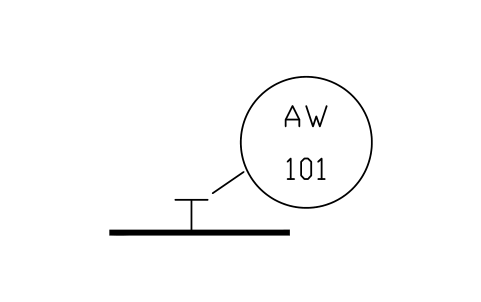

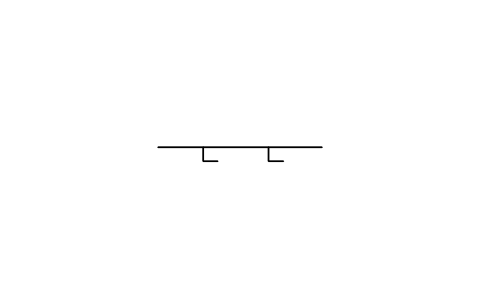

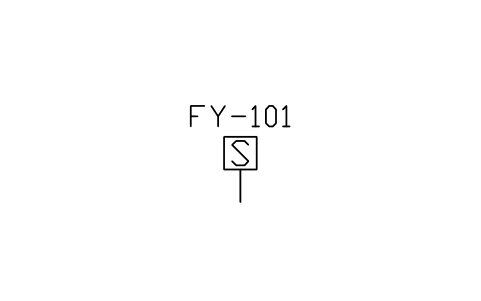

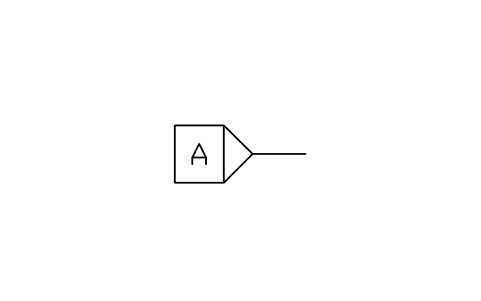

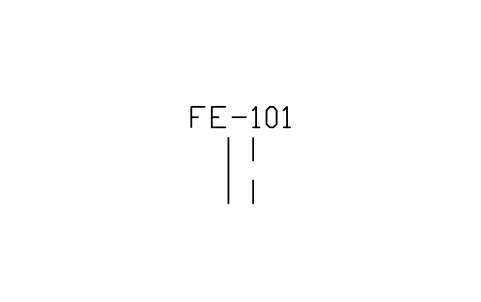

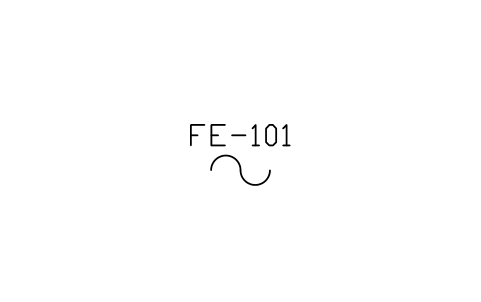

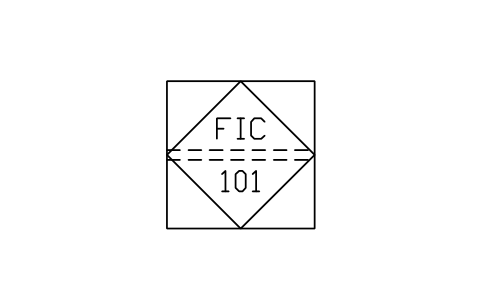

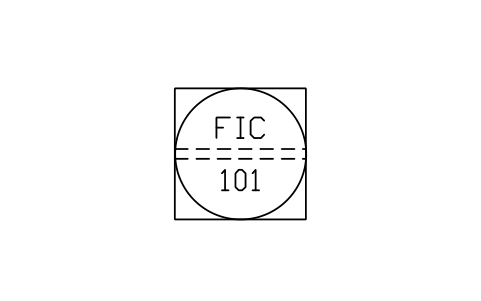

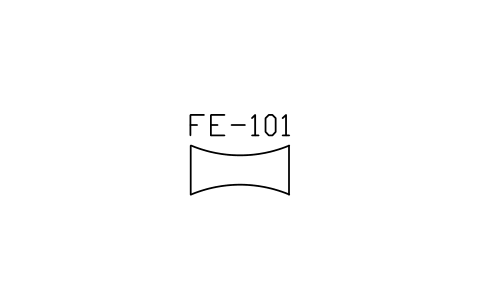

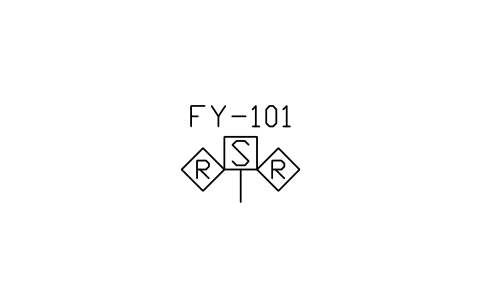

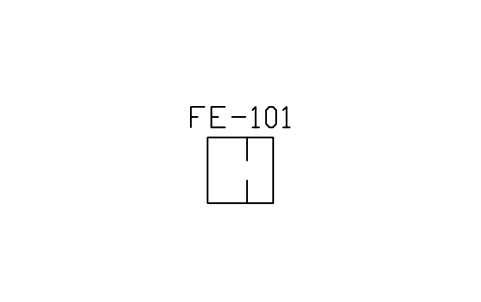

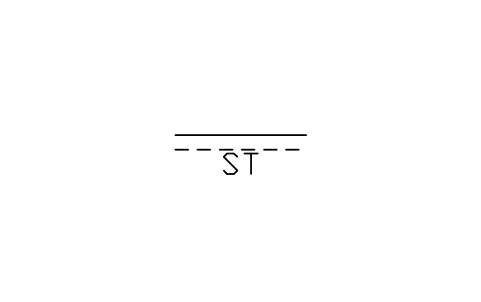

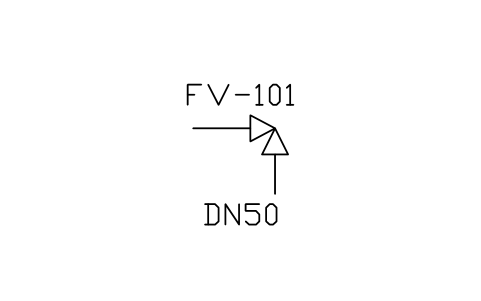

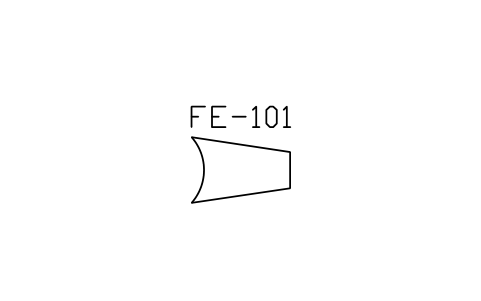

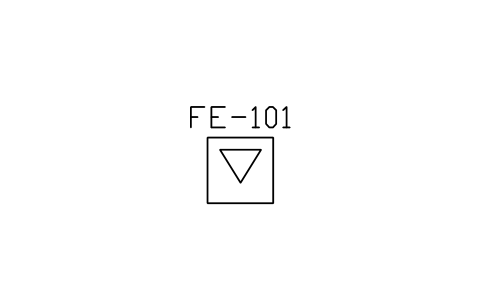

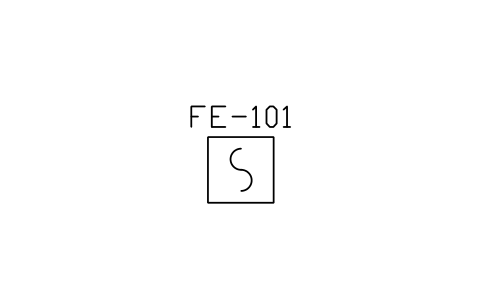

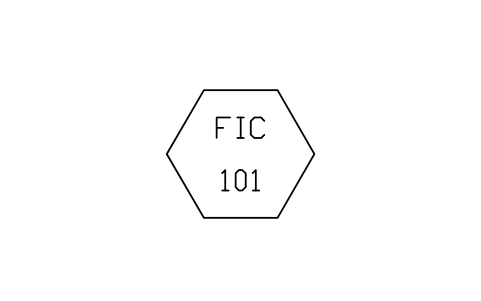

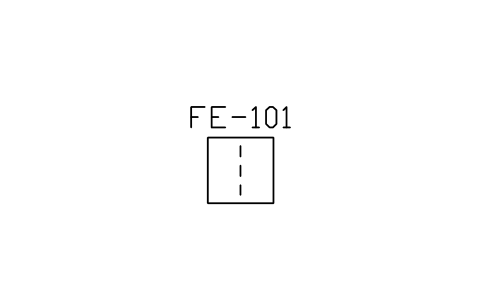

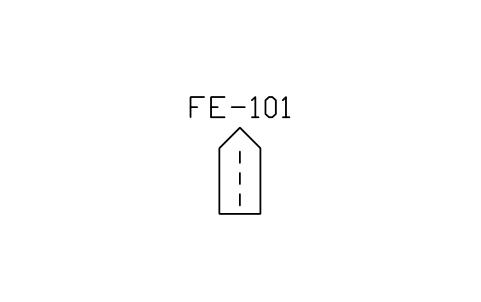

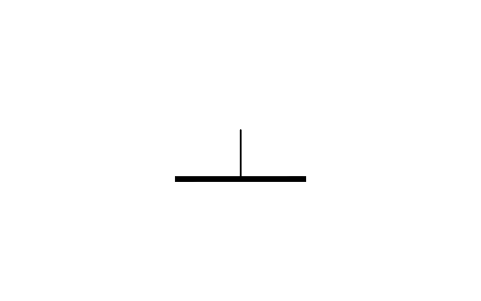

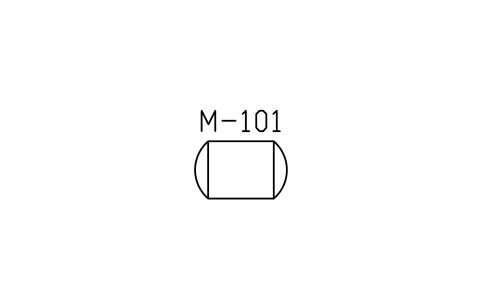

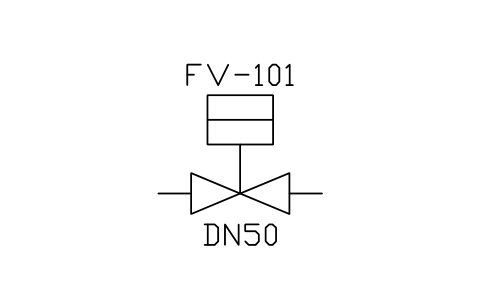

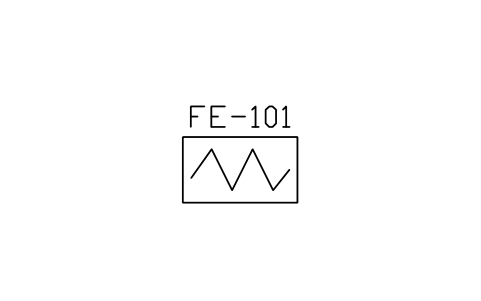

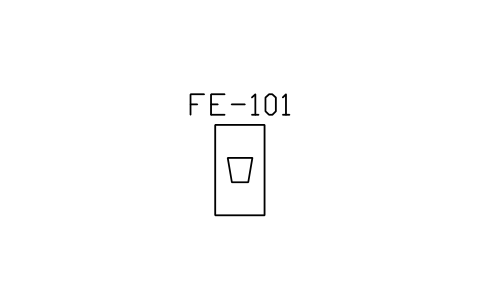

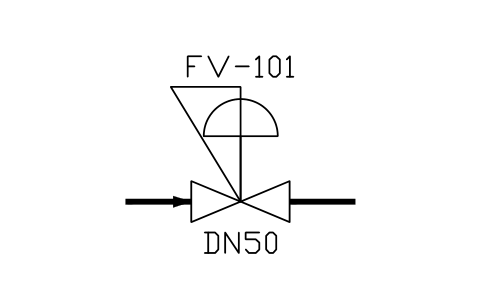

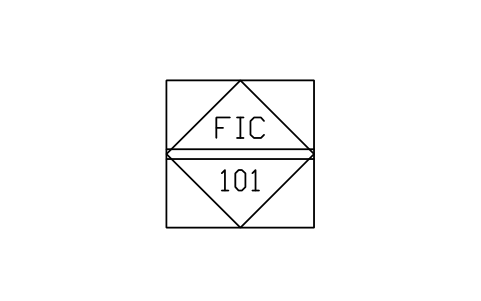

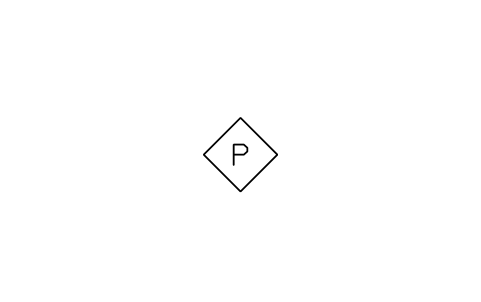

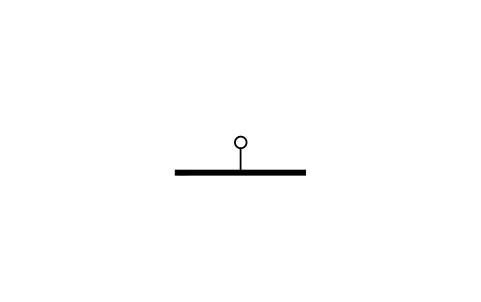

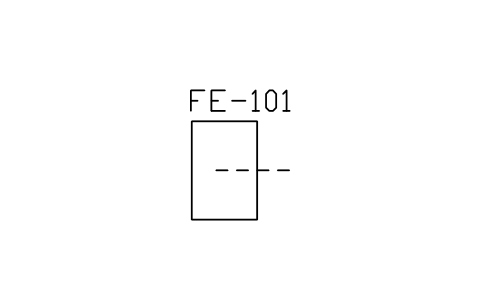

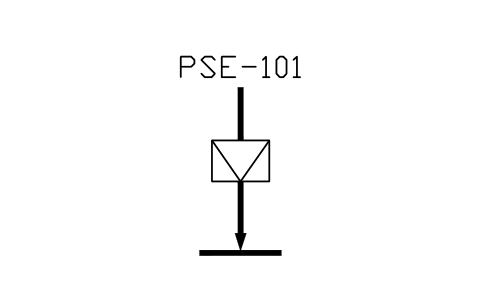

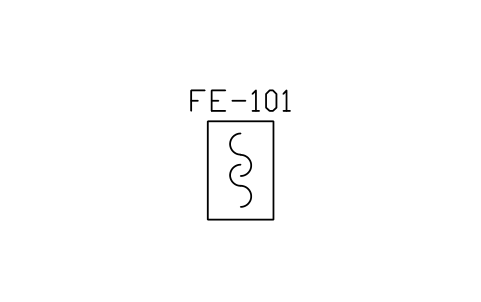

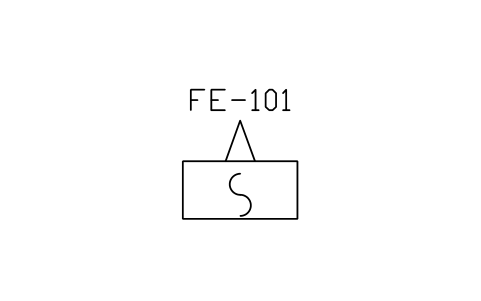

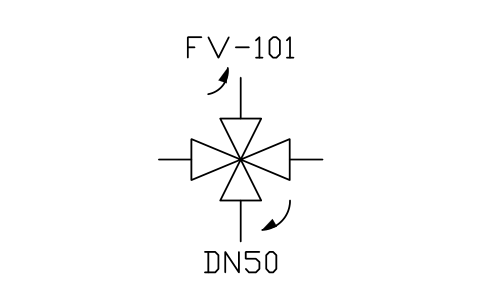

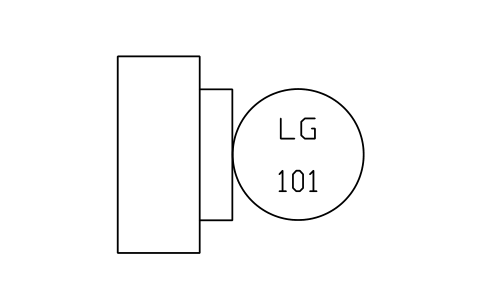

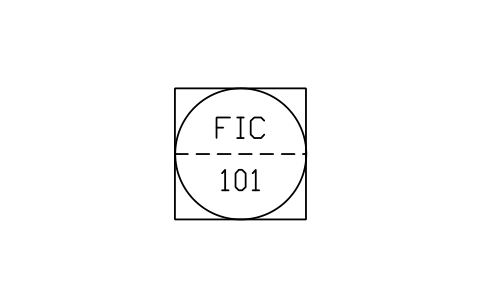

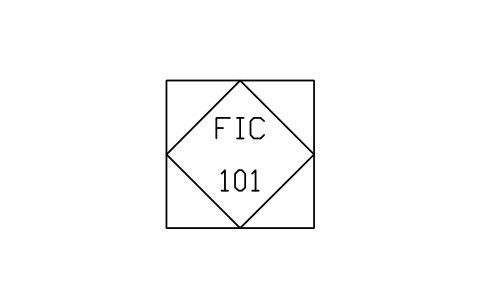

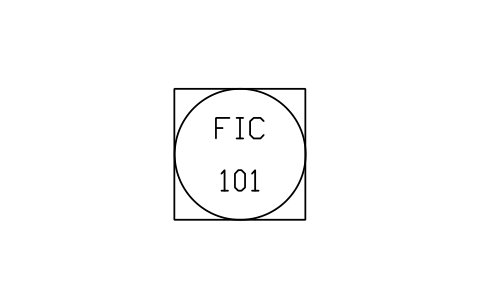

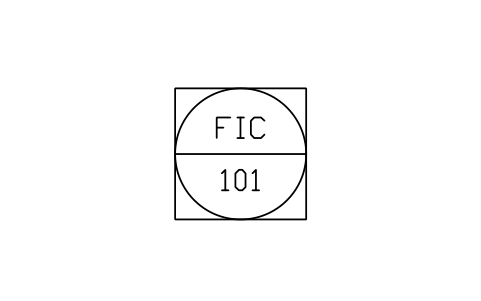

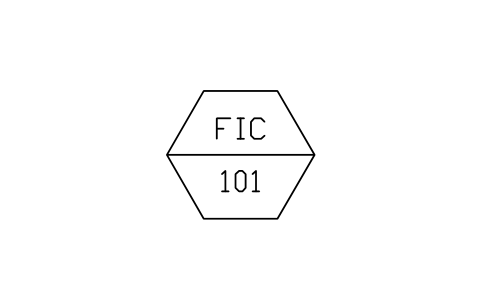

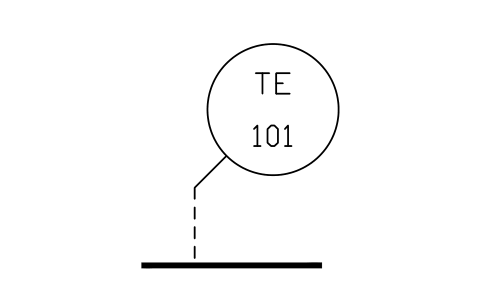

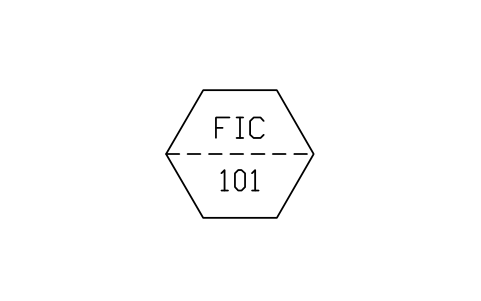

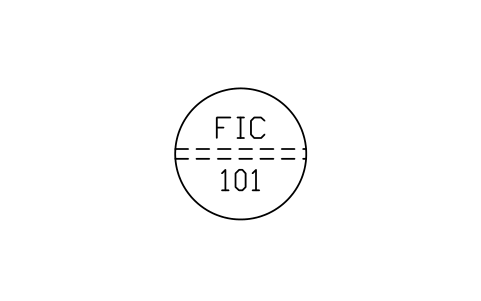

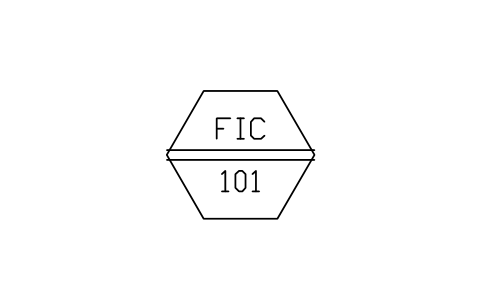

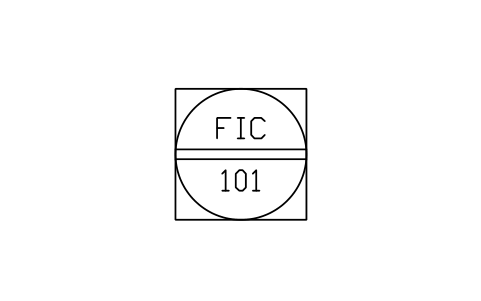

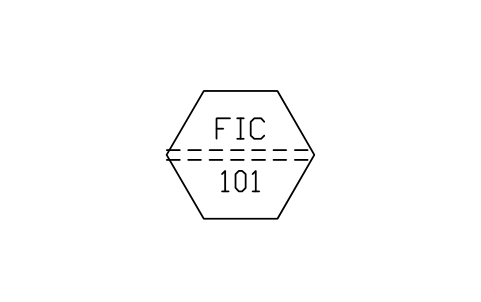

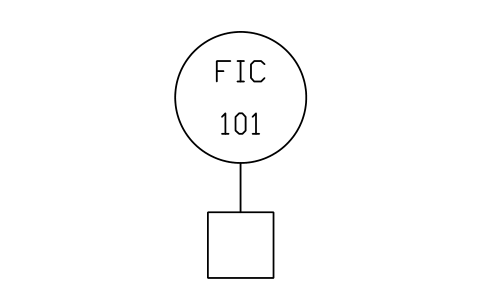

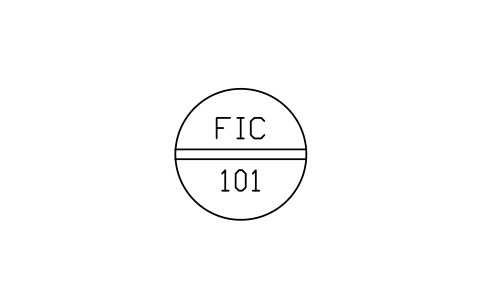

ISA 5.1(ANSI/ISA-5.1-2009)은 P&ID와 루프도의 계장 심볼과 식별에 관한 표준입니다. 버블 표에서 그냥 원은 개별 기기, 사각형 안의 원은 공유 표시와 공유 제어(우선 선택으로, DCS나 PLC 같은 기본 공정 제어 시스템), 사각형 안의 마름모는 대체 선택 또는 안전 계장 시스템, 육각형은 컴퓨터 시스템 또는 소프트웨어 기능입니다.

이 심볼들은 표준의 심볼 표를 따라 우리가 직접 그린 것입니다. 유료 출판물인 표준에서 복사한 것이 아니며, 이 라이브러리는 표준에 대해 인증을 받지 않았습니다. 회사와 프로젝트의 표준은 버블 크기나 위치선 개수 같은 세부 사항이 다른 경우가 많습니다. 사용하는 표준과 다르면 블록을 수정하세요.

자주 묻는 질문

이 심볼들은 ISA 5.1을 따르나요?

ISA 5.1의 일반적인 형태를 따라 그렸지만 조항별로 확인하지 않았고 인증도 받지 않았습니다. 표준은 유료 출판물이므로 복사하지 않았습니다. 고객이 엄격한 준수를 요구하면 가지고 계신 표준과 형태를 비교하세요.

기능이 DCS나 PLC에서 실행된다는 것은 어떻게 나타내나요?

기본 공정 제어 시스템(DCS든 PLC든)의 기능에는 공유 표시·공유 제어 버블(사각형 안의 원)을, 컴퓨터 소프트웨어의 기능에는 육각형을, 안전 계장 시스템에는 사각형 안의 마름모를 씁니다. 버블을 가로지르는 선은 설치되거나 표시되는 위치를 나타냅니다. PLC I/O 모듈에는 표준 도면이 없고 제조사마다 모듈 그림이 다르므로 이 라이브러리에는 포함되어 있지 않습니다.

라이브러리에 ISA 5.1의 모든 심볼이 들어 있나요?

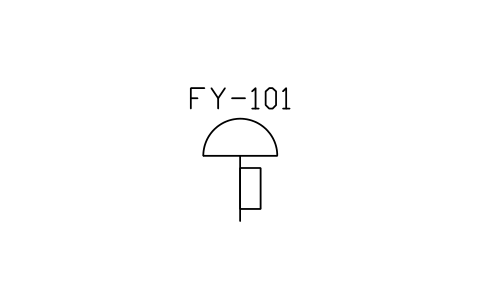

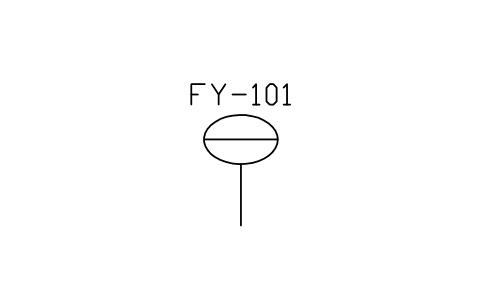

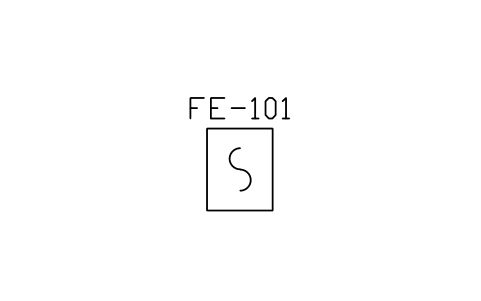

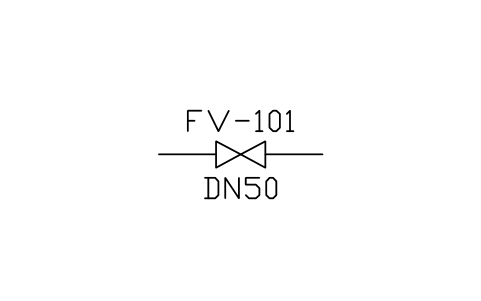

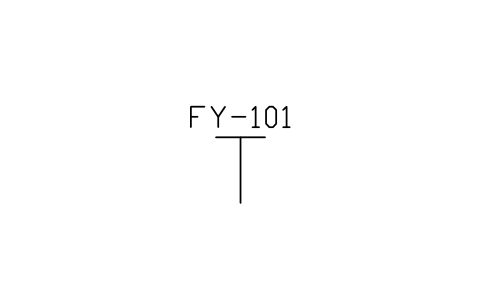

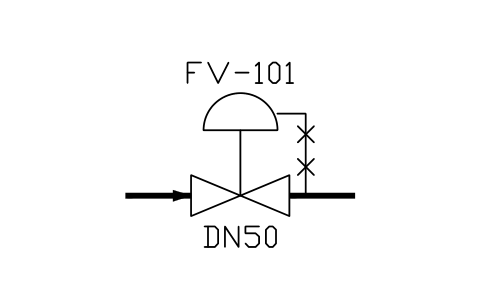

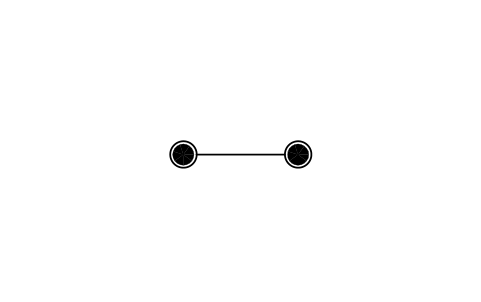

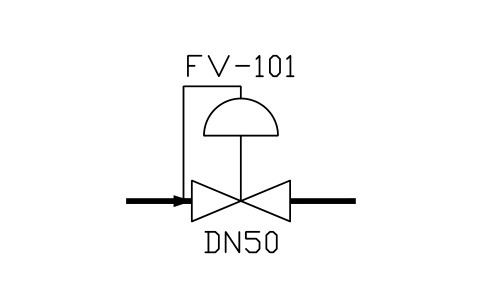

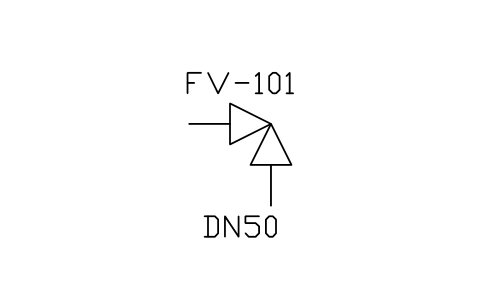

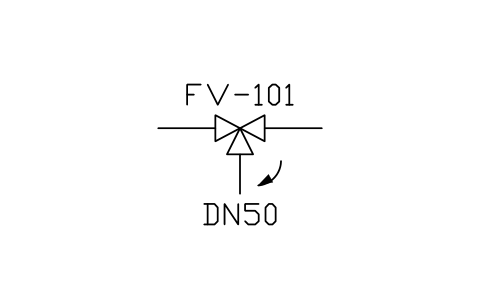

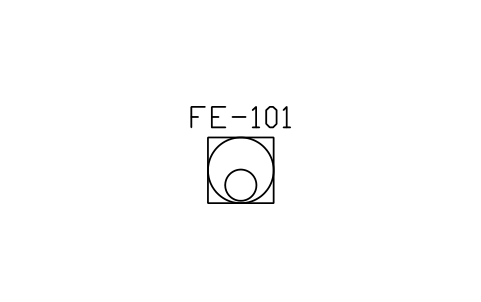

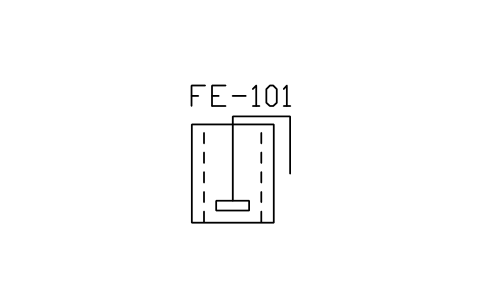

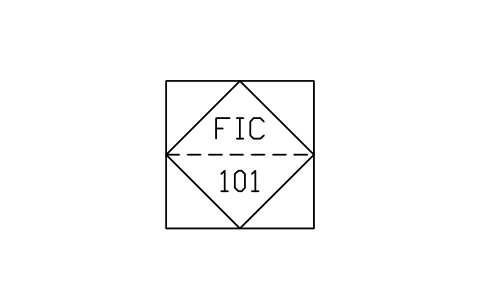

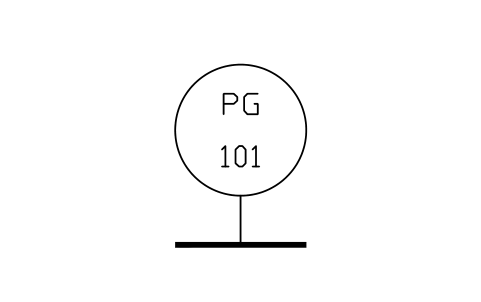

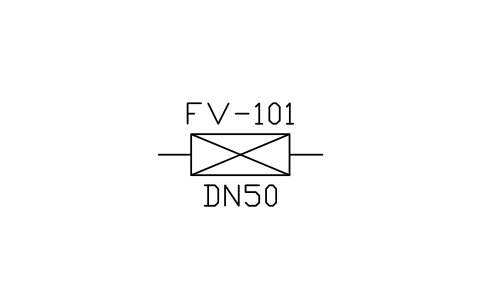

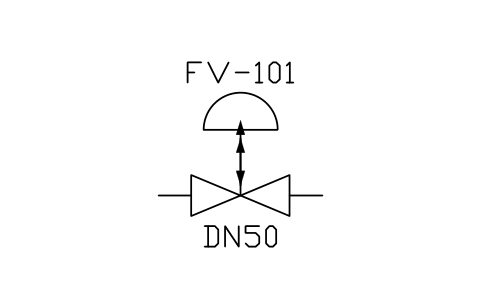

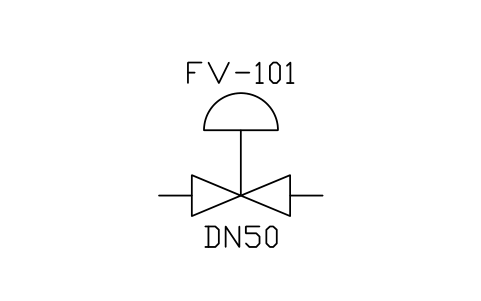

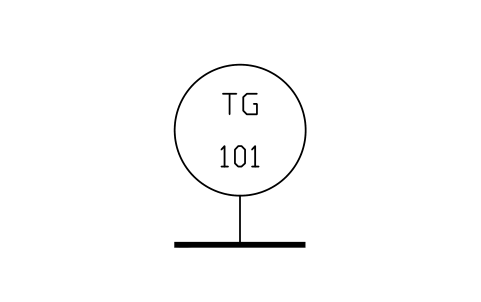

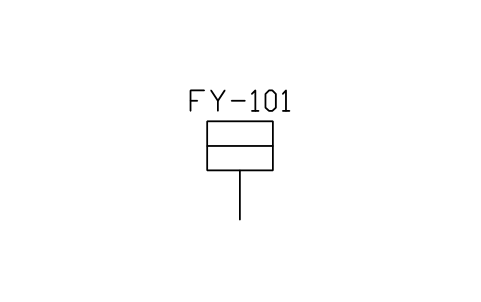

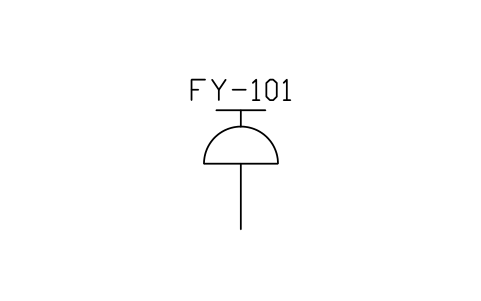

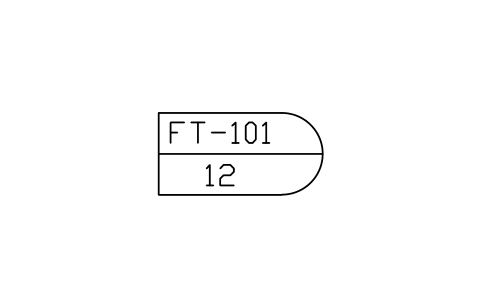

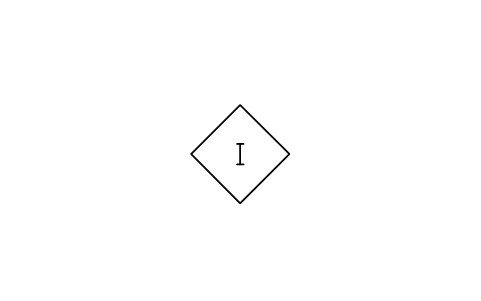

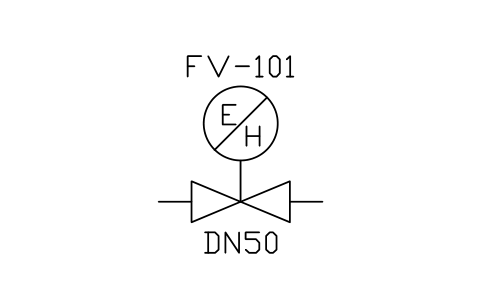

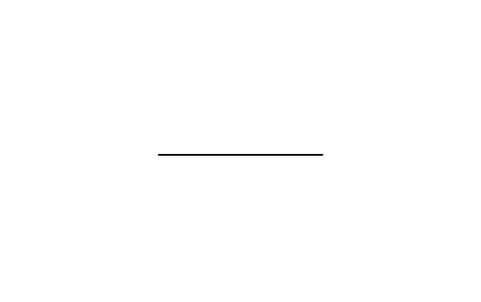

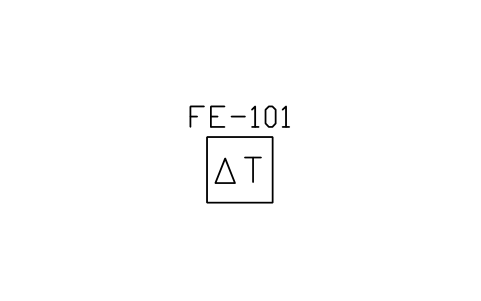

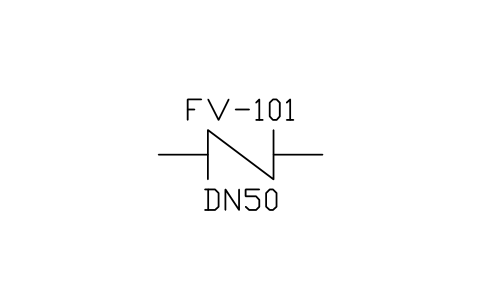

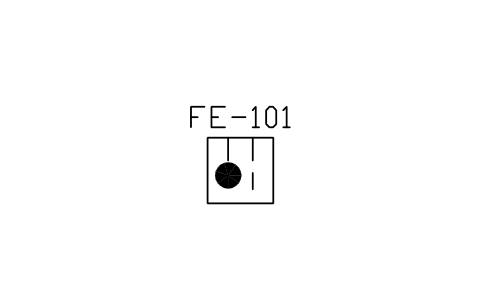

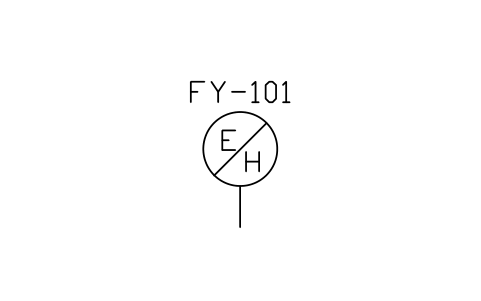

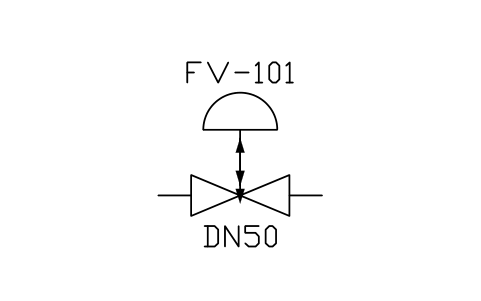

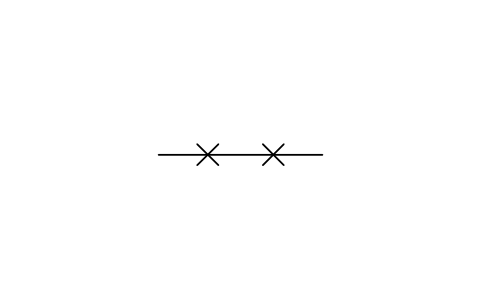

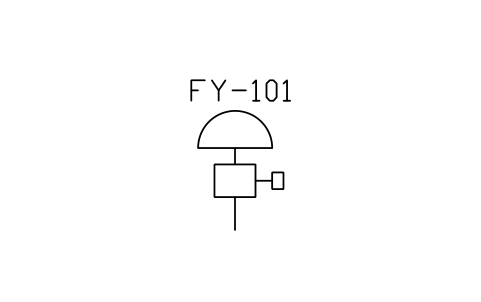

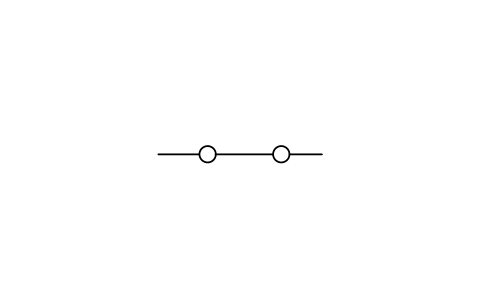

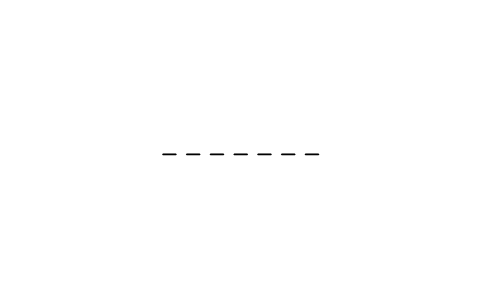

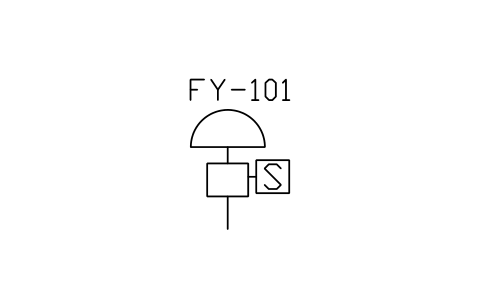

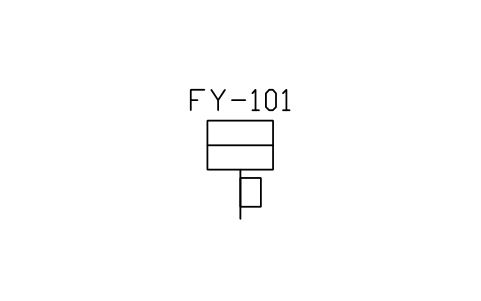

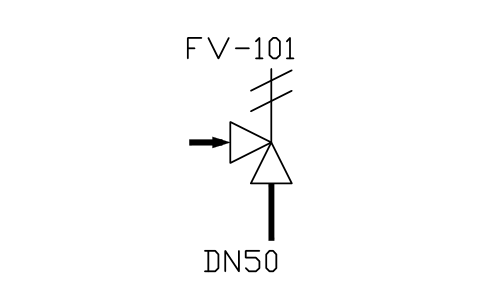

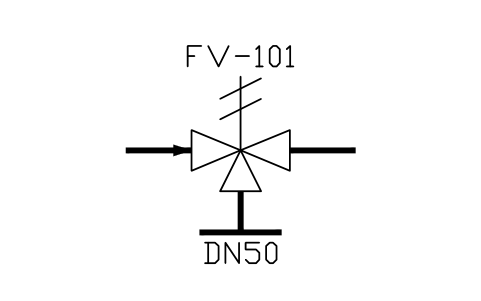

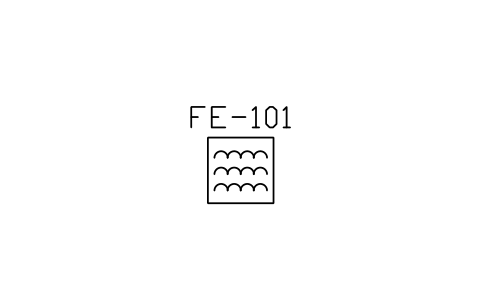

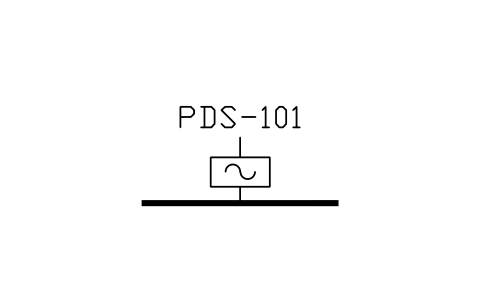

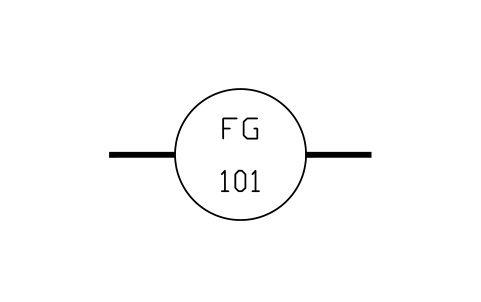

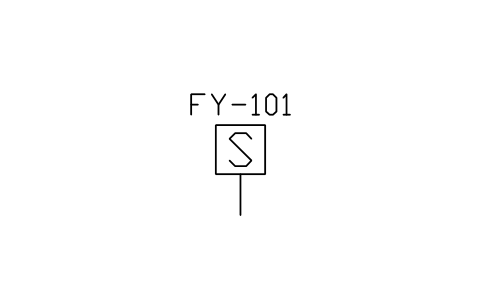

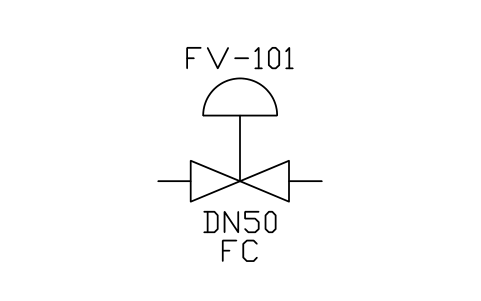

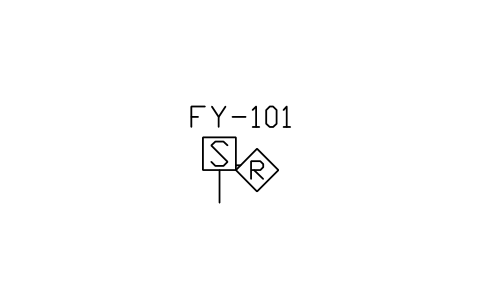

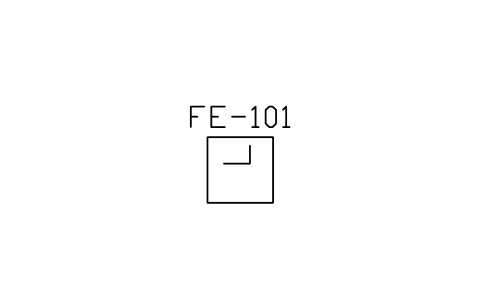

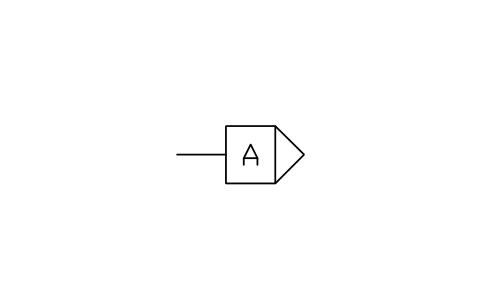

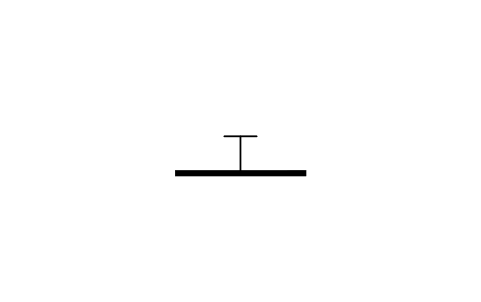

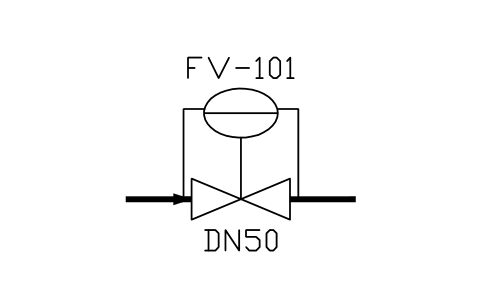

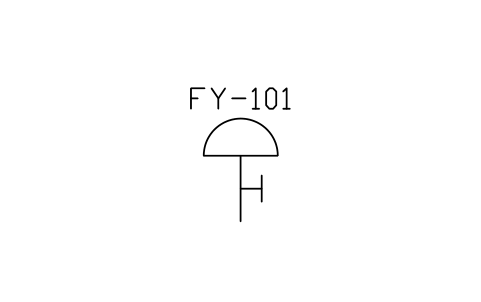

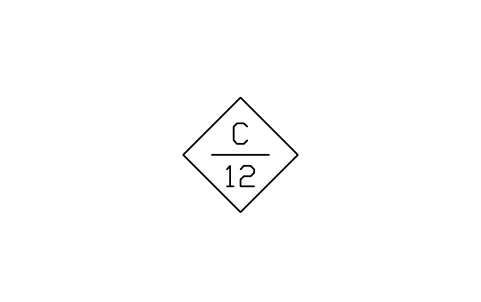

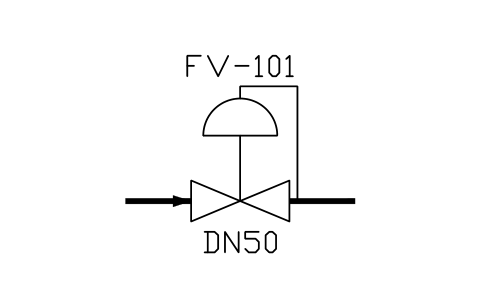

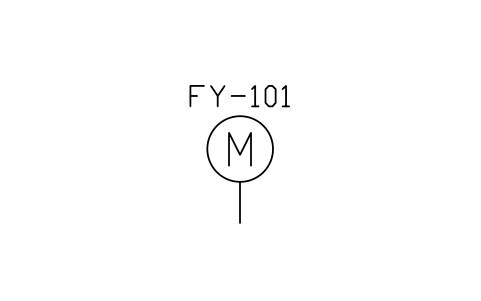

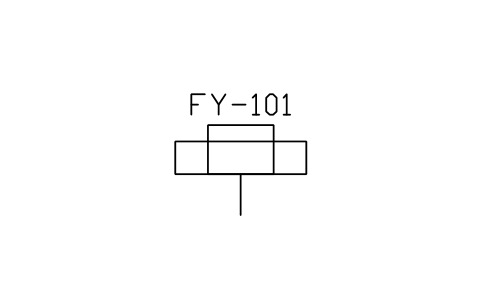

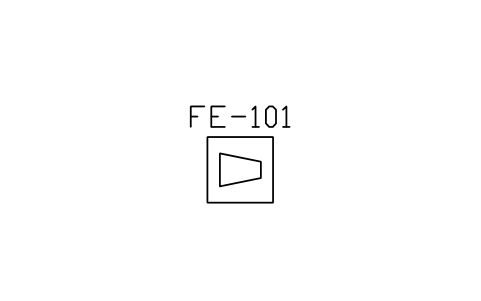

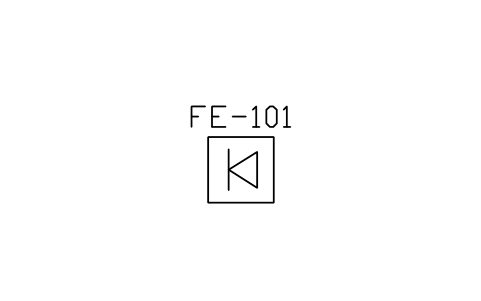

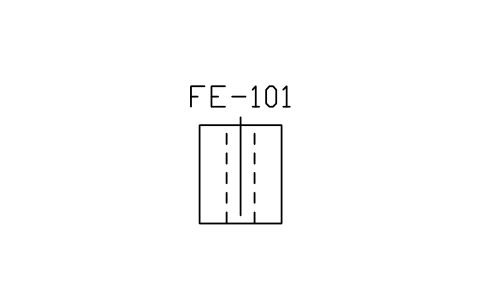

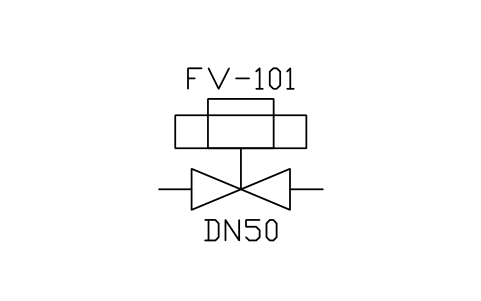

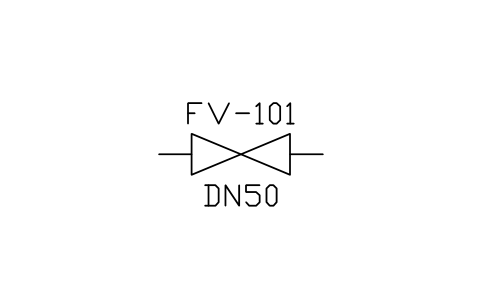

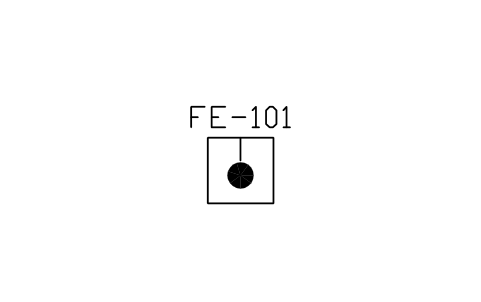

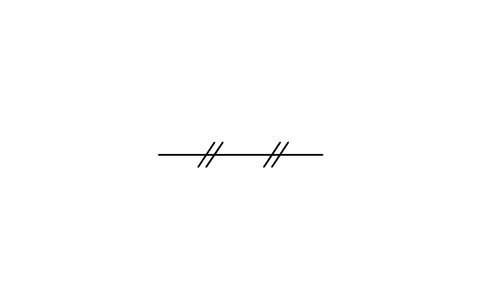

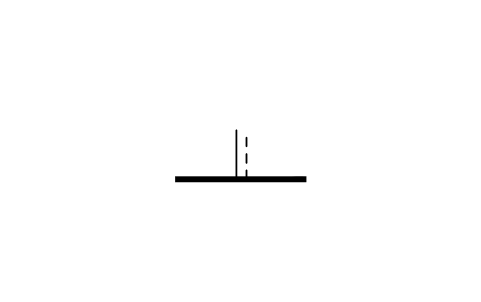

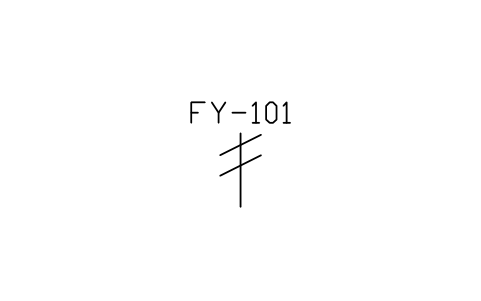

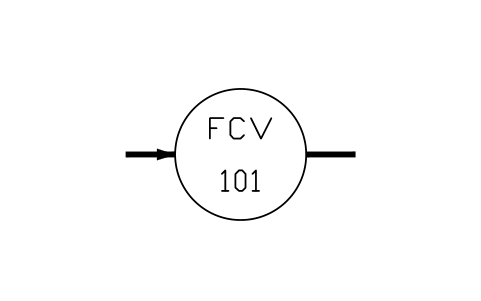

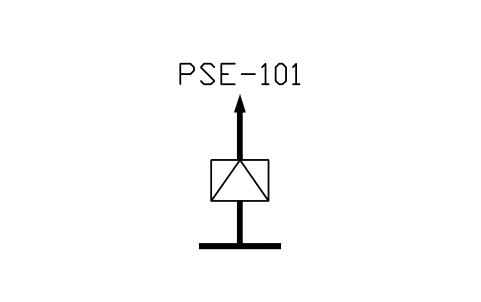

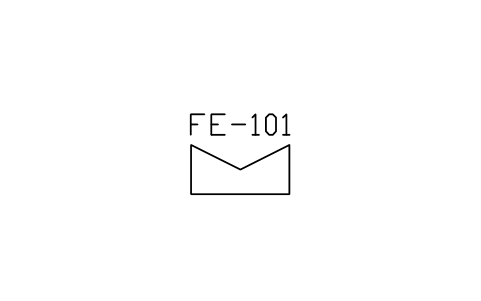

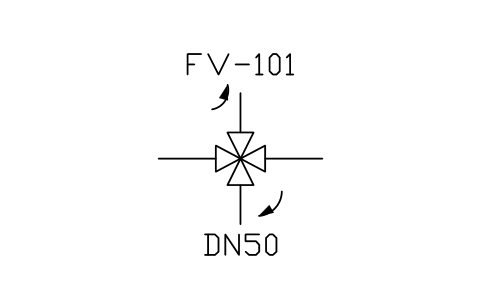

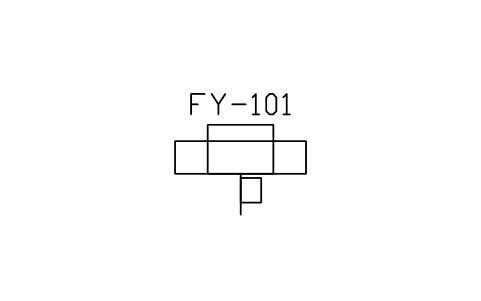

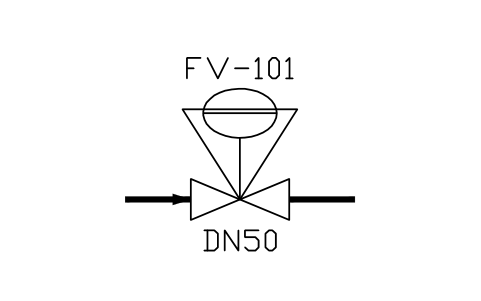

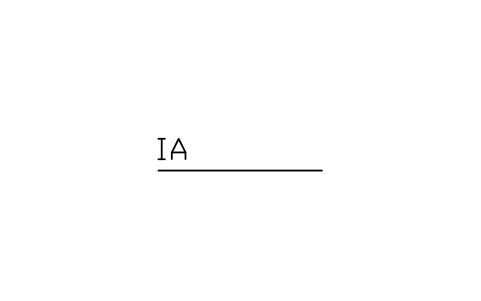

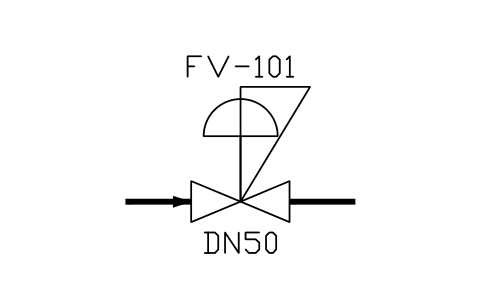

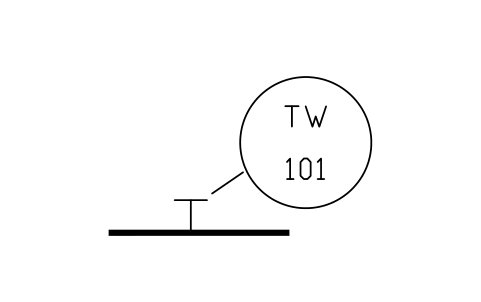

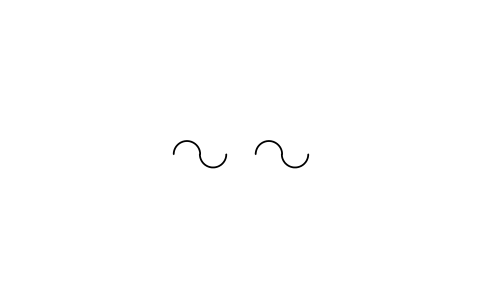

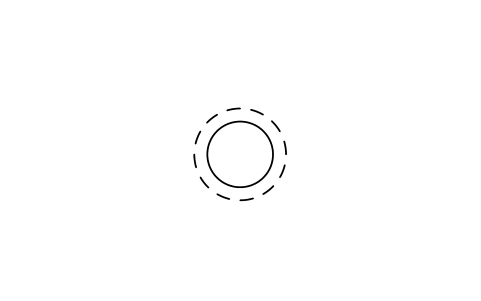

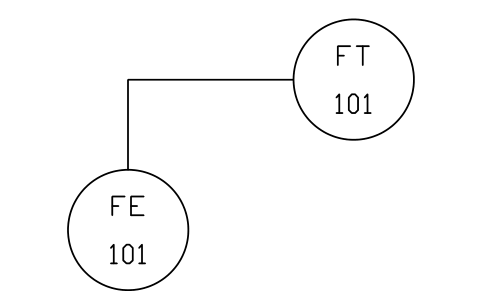

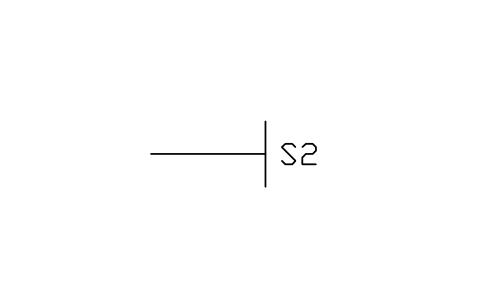

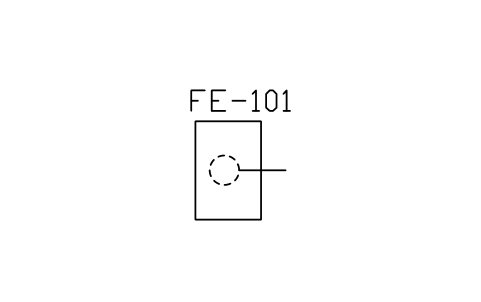

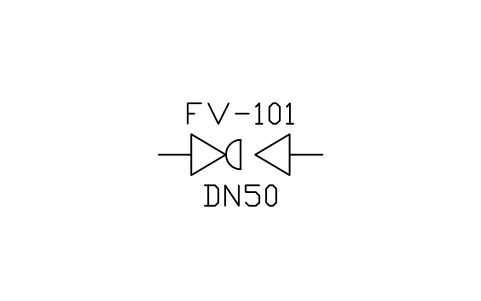

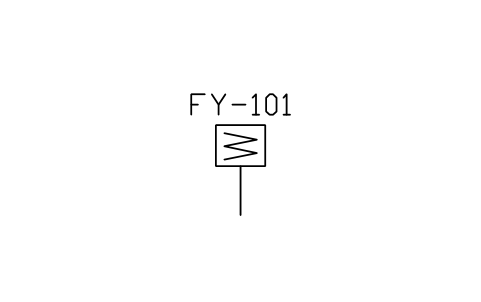

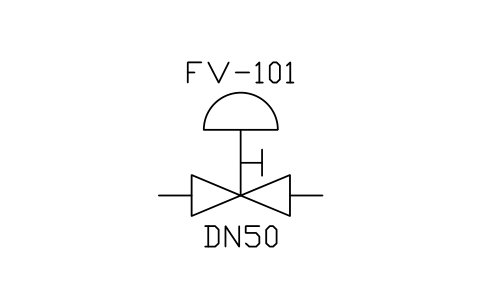

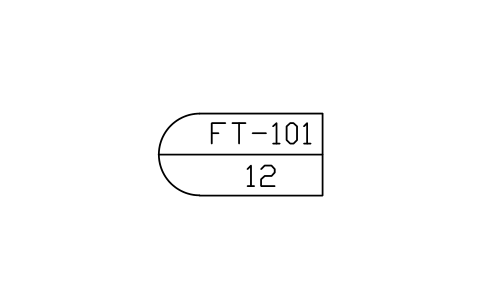

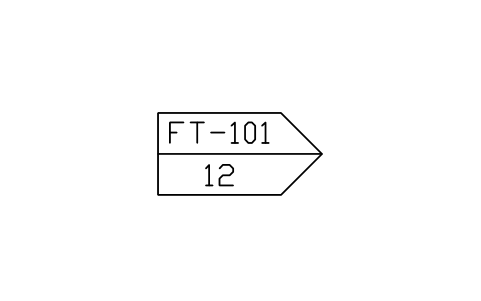

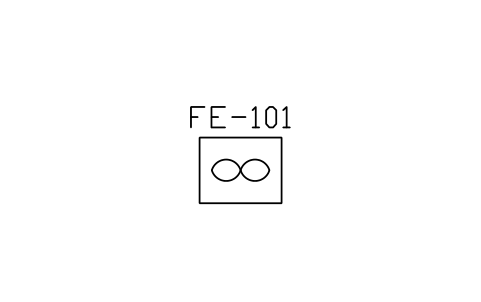

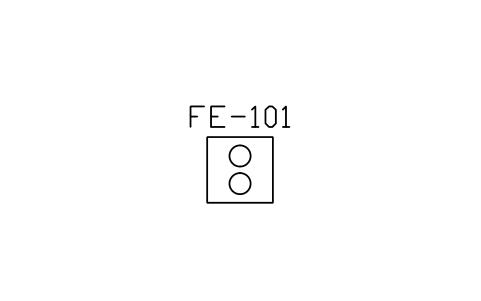

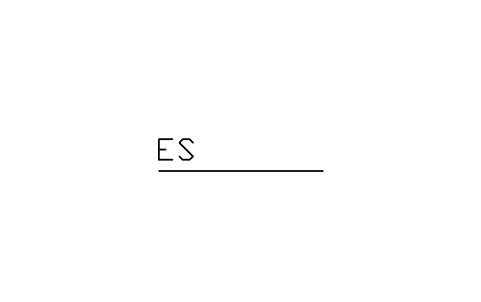

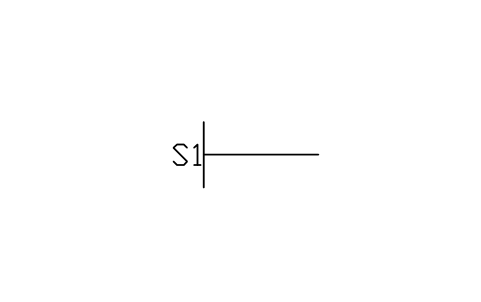

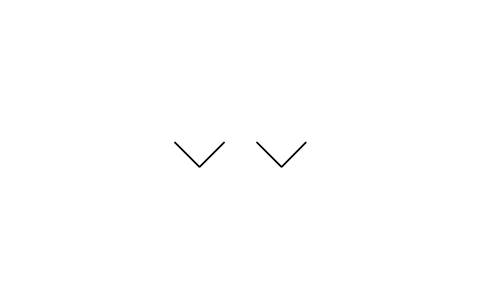

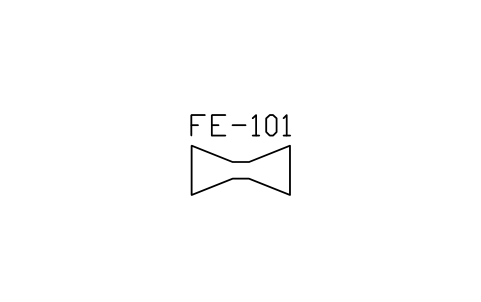

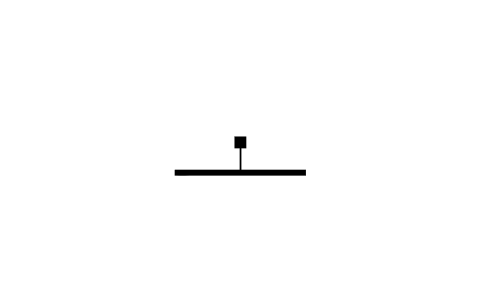

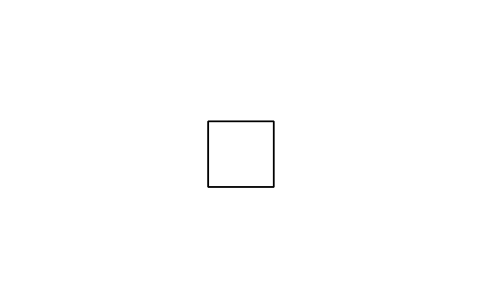

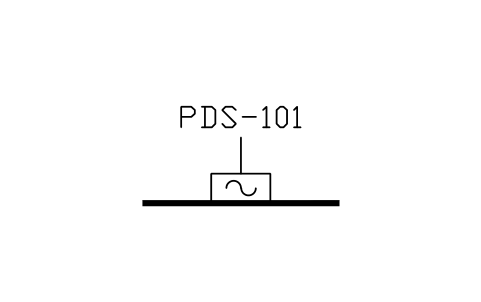

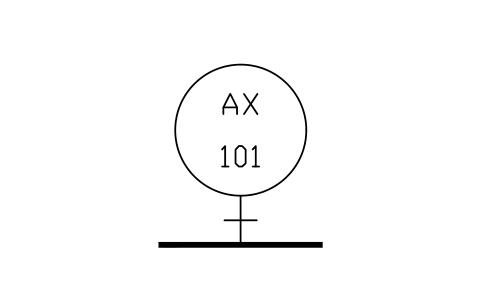

아니요. 주요 심볼 표(버블, 1차 요소, 2차 계기, 부속품, 접속, 신호선, 밸브 본체, 액추에이터, 조절기, 안전 장치, 제어 밸브)를 담고 있습니다. 복합 도형(예: 용기나 버블과 함께 그리는 조절기)과 이진 논리·기능 심볼은 포함되어 있지 않습니다.

상업 프로젝트에 써도 되나요?

네. 상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. 있는 그대로 제공되며 보증은 없습니다.

버블 크기를 바꾸거나 속성을 추가할 수 있나요?

네. DWG를 열고 BEDIT로 블록을 편집해 수정하거나 속성을 추가한 뒤 저장합니다. 이미 그 블록이 들어 있는 도면을 갱신하려면 ATTSYNC를 실행하거나 블록을 바꿉니다. 먼저 백업하세요. ATTSYNC를 부주의하게 쓰면 속성 값이 사라질 수 있습니다.
