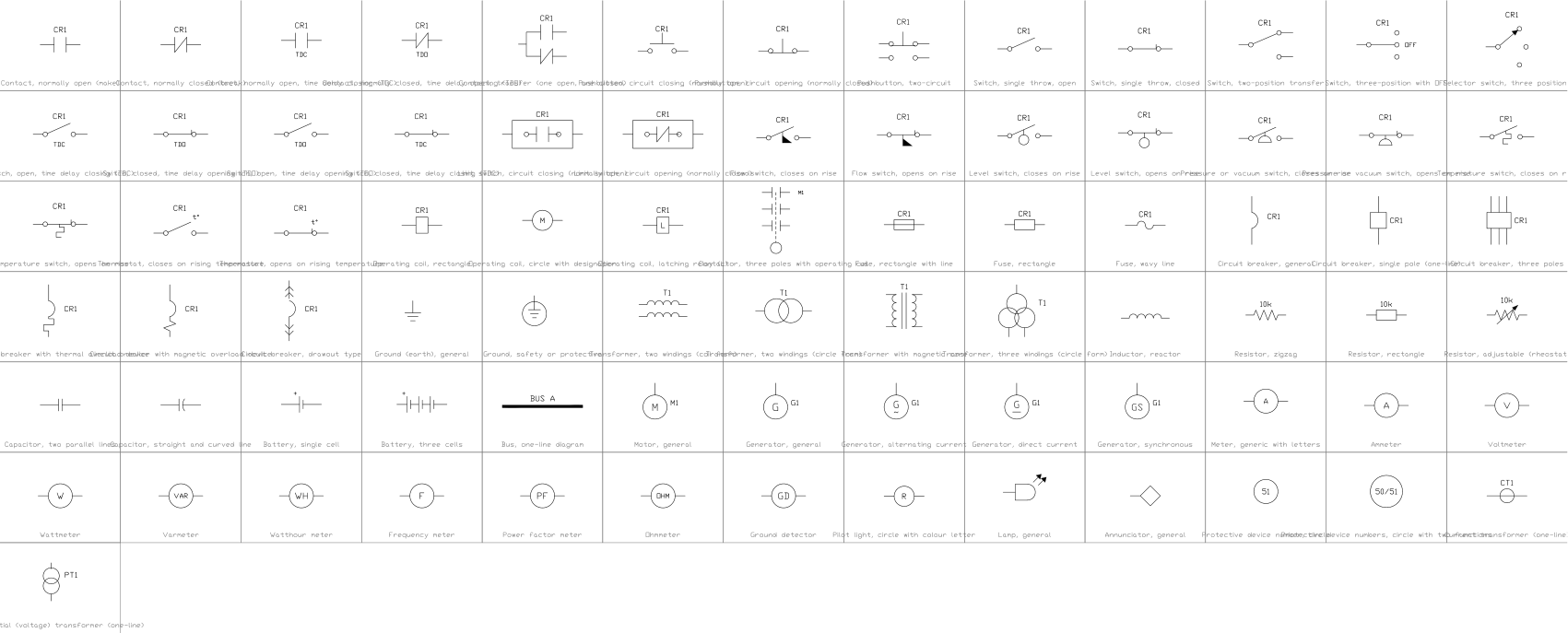

무료 AutoCAD 전기 심볼, ANSI/IEEE 315 형식(DWG): 접점, 푸시버튼, 코일, 차단기, 변압기, 전동기

IEEE 315와 우리의 주장에 대해

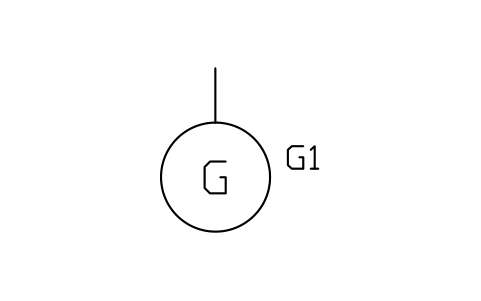

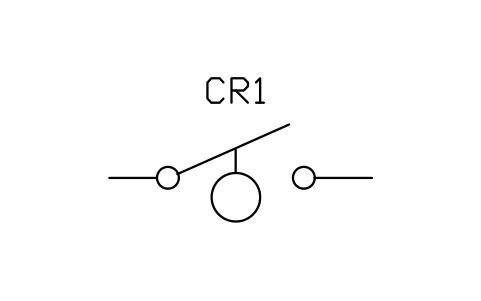

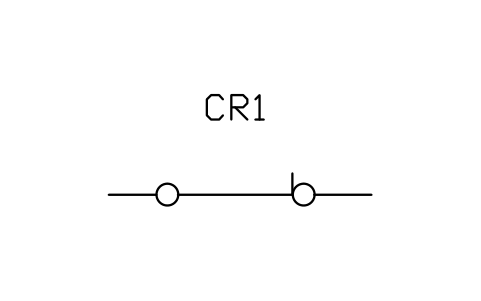

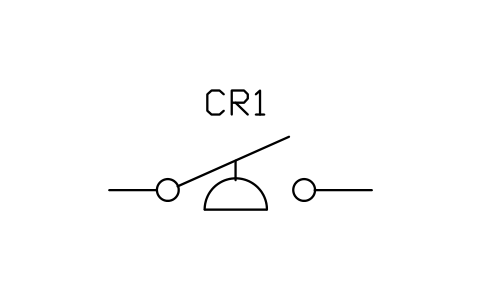

IEEE Std 315-1975(ANSI Y32.2-1975) 「전기·전자 도면용 그래픽 기호」는 이 심볼들의 미국 규격입니다. 대부분의 항목에 여러 가지 형식이 있어서, 둘 다 규격을 따른 두 도면이라도 모양이 다를 수 있습니다.

이 심볼은 규격의 기호표를 참고해 우리가 직접 그린 것이며 복사본이 아니고, 라이브러리도 규격으로 인증되지 않았습니다. 표시등과 보호 장치 번호 원은 315의 표가 아니라 미국에서 일반적인 표현을 따랐습니다. 소속 사무소나 발주처의 기준과 비교해 본 뒤에 사용하세요.

자주 묻는 질문

이 심볼은 ANSI/IEEE 315를 따르나요?

규격의 기호표를 참고해 항목마다 한 가지 형식을 골라 그렸지만, 라이브러리는 인증되지 않았습니다. 규격은 대부분의 항목에 여러 형식을 허용하므로 발주처가 어떤 것을 요구하는지 확인하세요.

IEC 심볼인가요, ANSI 심볼인가요?

IEEE Std 315(ANSI Y32.2로도 발행)의 미국 형식입니다: 평행선 접점, 전동기는 원 등. 유럽 형식은 IEC 60617 라이브러리를 보세요.

상업 프로젝트에 써도 되나요?

네. 상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. 있는 그대로 제공되며 보증은 없습니다.

도면에서 기기 목록을 만들려면?

BlockSync로 모든 도면의 블록을 Excel로 내보내세요. 블록 하나가 한 행이고 DEVICE 태그, 정격, 형번이 들어 있습니다. Excel에서 정렬하고 확인한 뒤 수정 사항을 미리보기와 백업을 거쳐 한 번에 다시 써 넣으세요.

심볼을 바꾸거나 속성을 추가할 수 있나요?

네. DWG를 열고 BEDIT로 블록을 편집해 수정하거나 속성을 추가한 뒤 저장합니다. 이미 그 블록이 들어 있는 도면을 갱신하려면 ATTSYNC를 실행하거나 블록을 바꿉니다. 먼저 백업하세요. ATTSYNC를 부주의하게 쓰면 속성 값이 사라질 수 있습니다.
