리소스DWG 심볼 라이브러리ISO 14617: 도면용 도형 기호

기계, 열전달, 분리, 운반

ISO 14617: 도면용 도형 기호: 기계, 열전달, 분리, 운반: 바로 쓸 수 있는 AutoCAD 블록(DWG) 282개. 무료로 내려받아 내 프로젝트에 쓸 수 있으며, ZIP으로 한 번에 또는 심볼 하나씩 받을 수 있습니다.

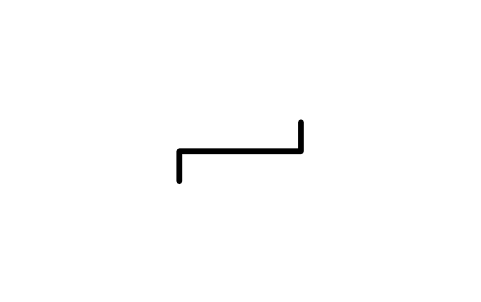

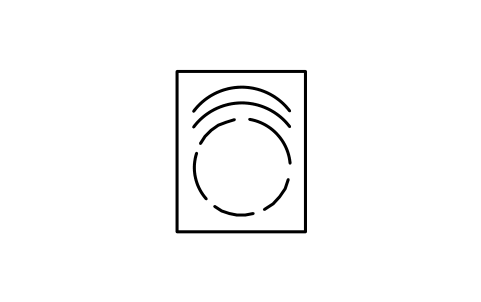

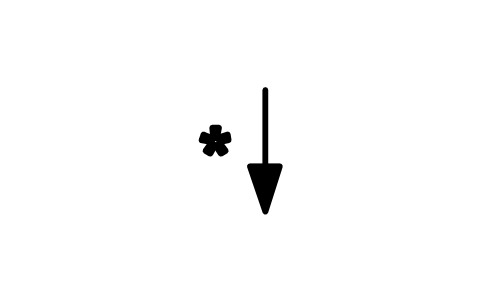

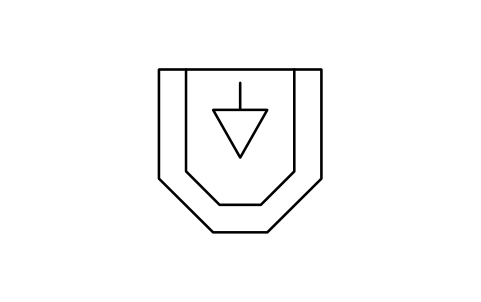

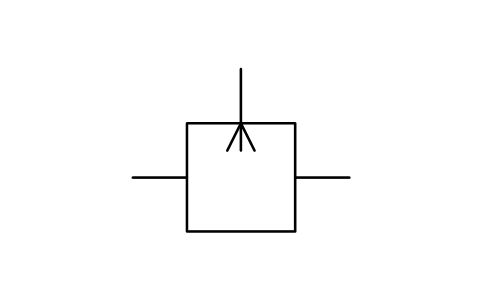

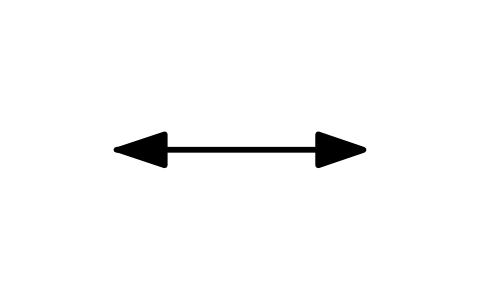

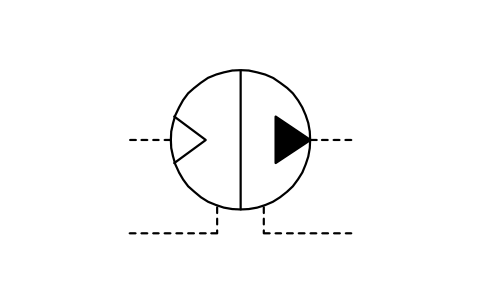

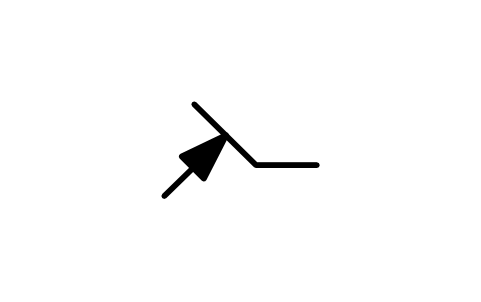

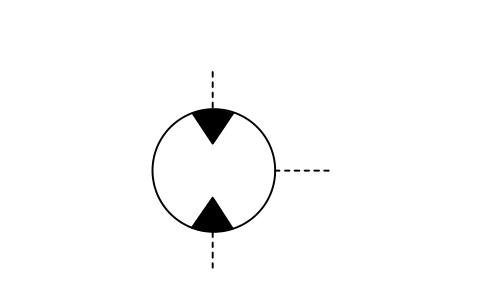

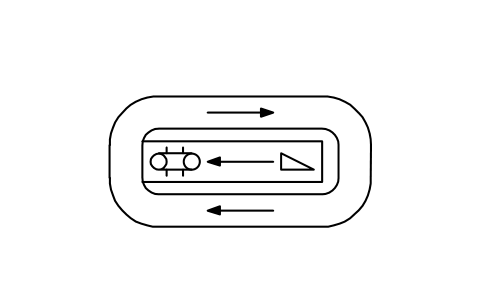

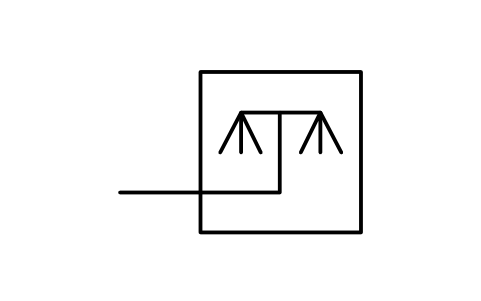

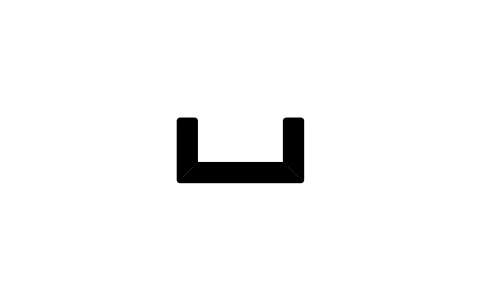

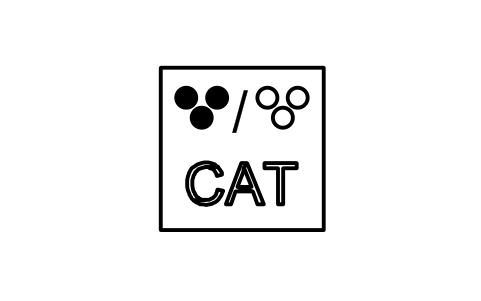

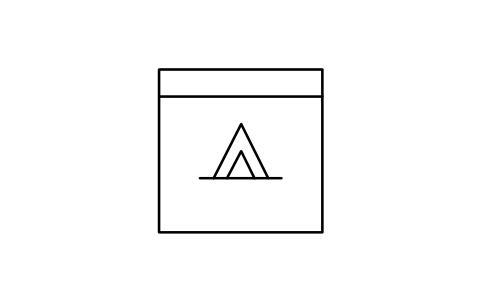

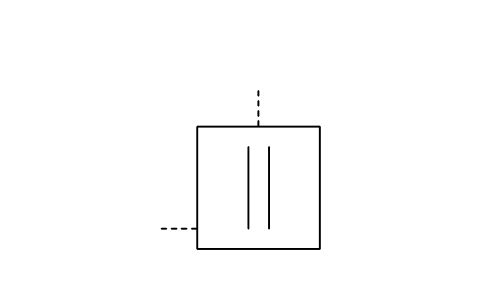

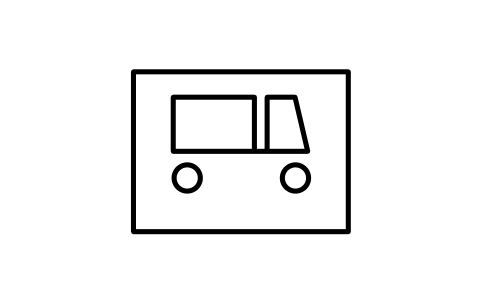

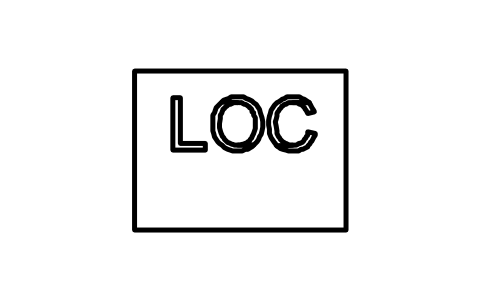

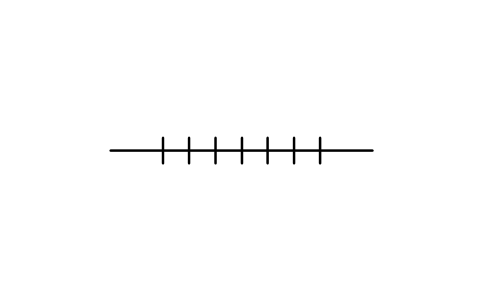

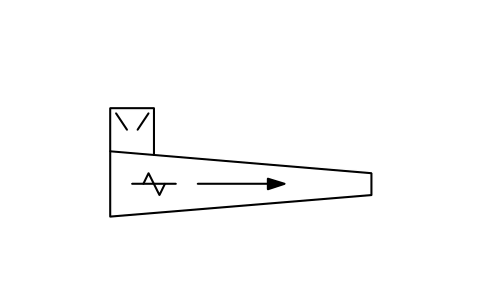

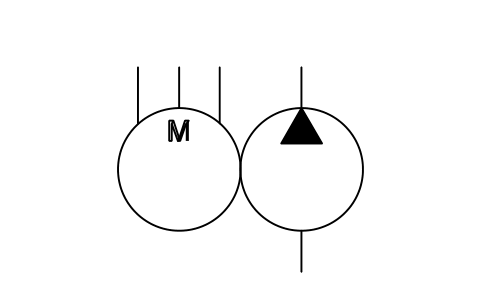

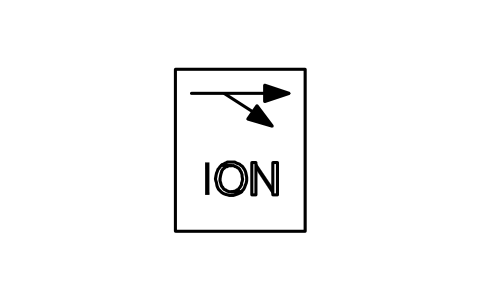

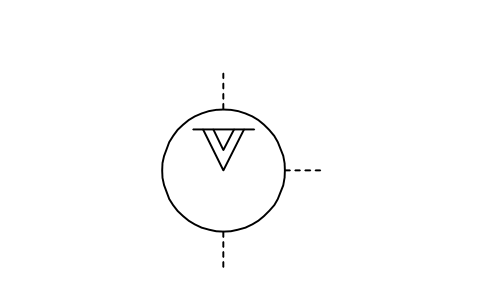

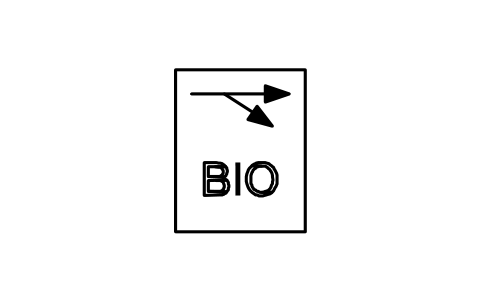

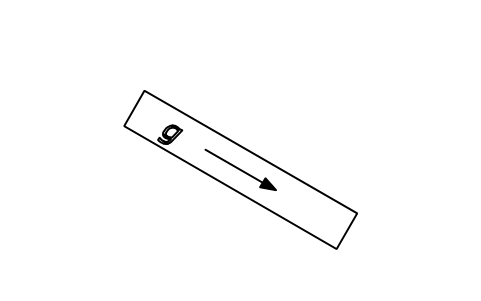

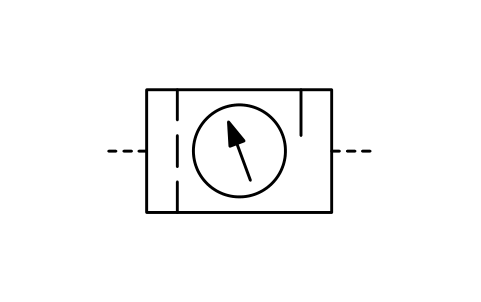

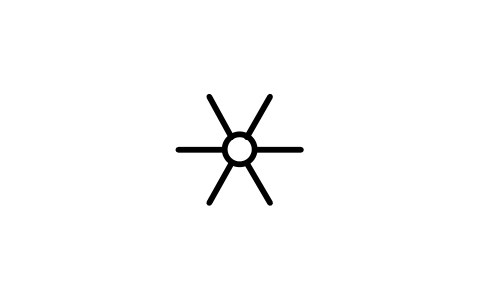

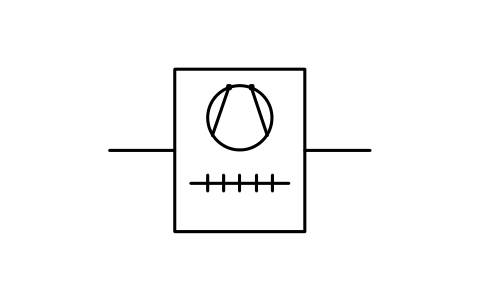

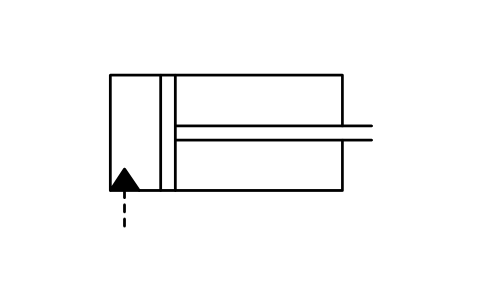

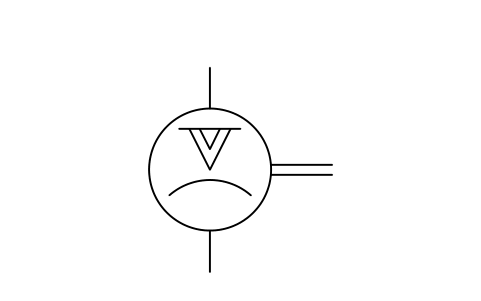

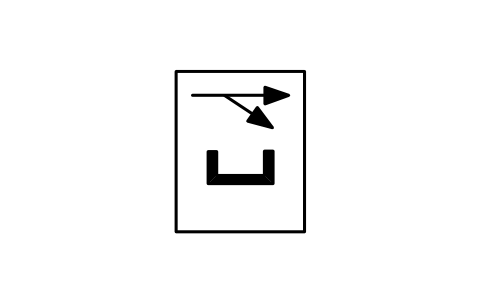

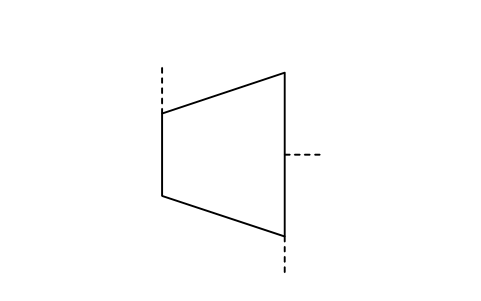

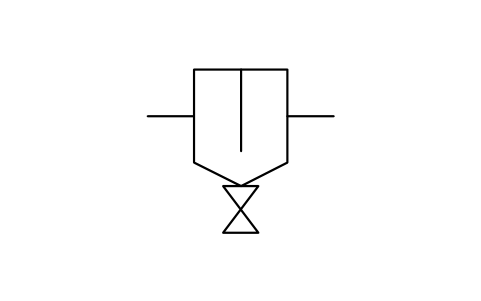

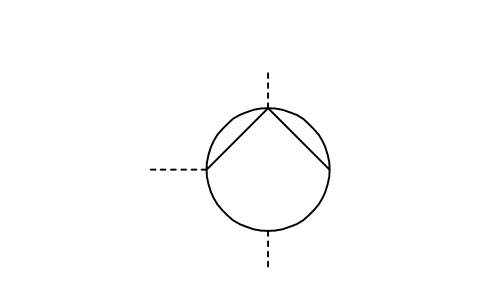

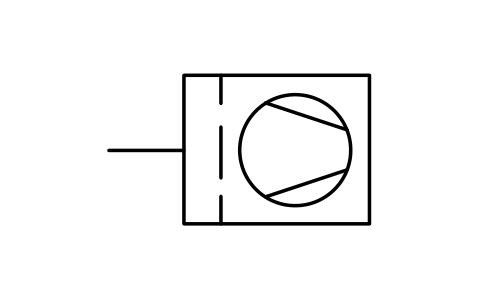

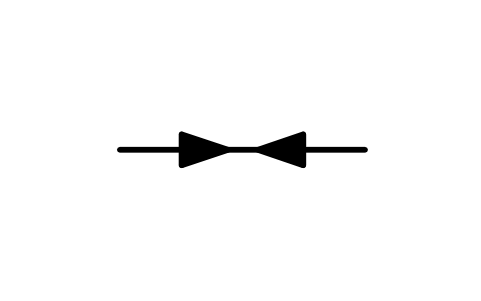

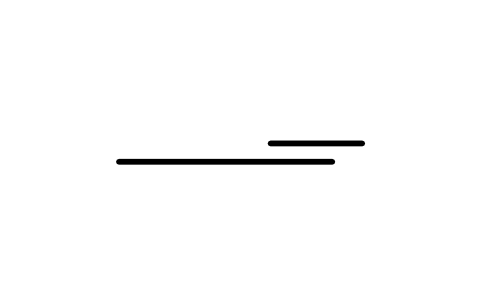

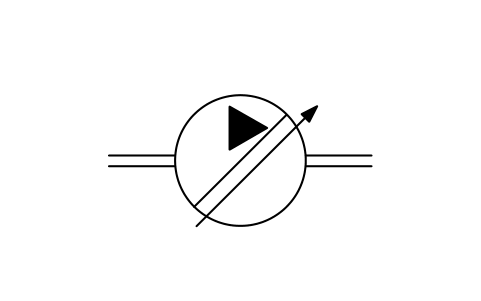

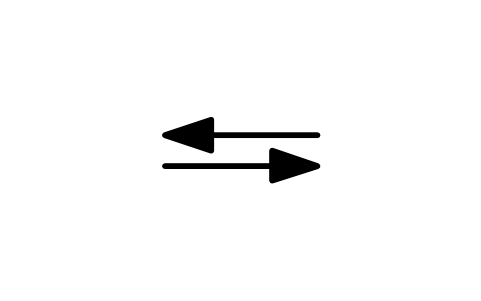

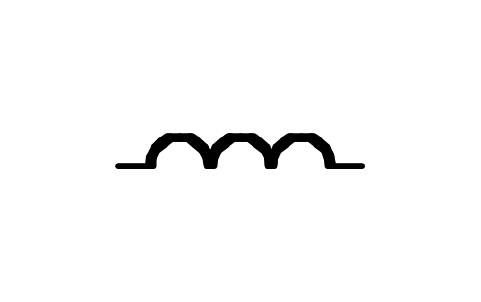

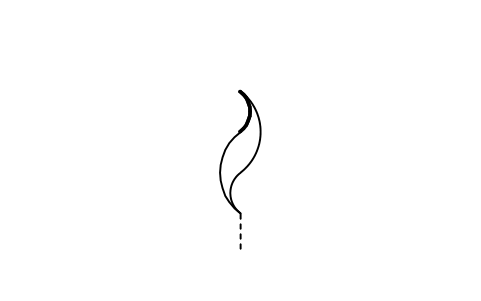

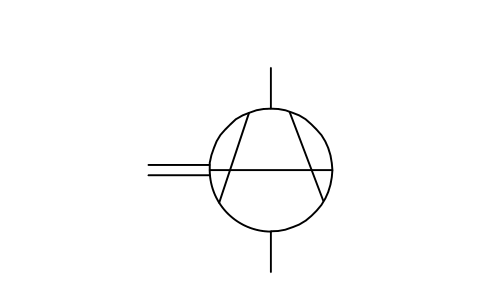

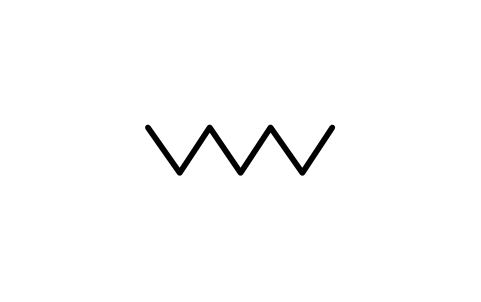

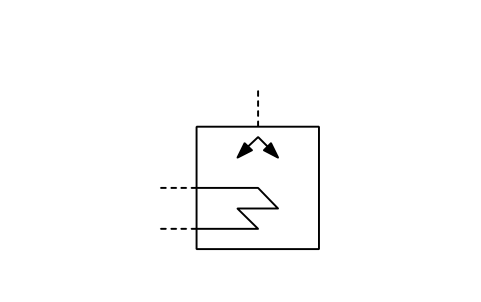

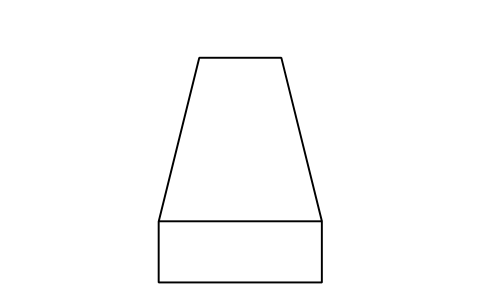

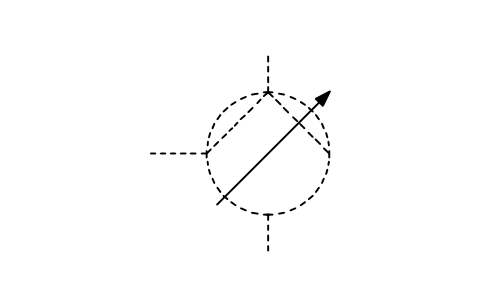

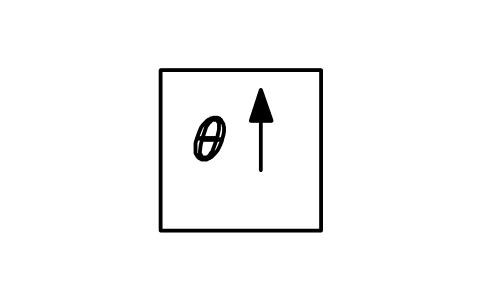

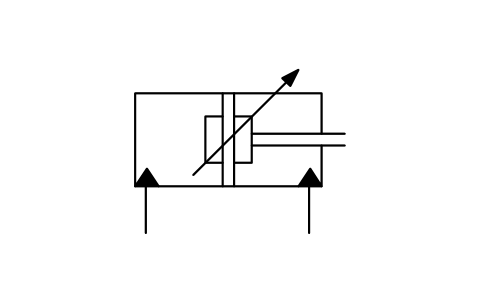

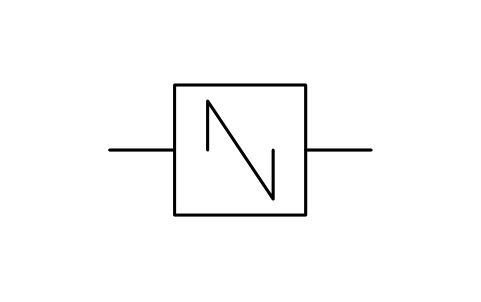

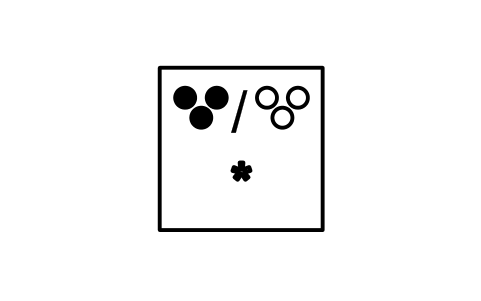

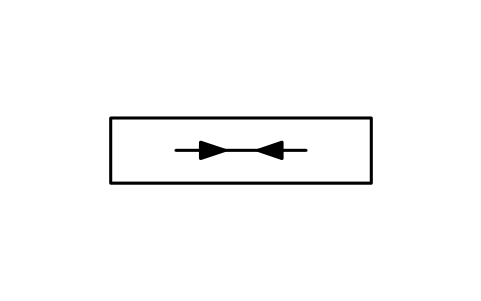

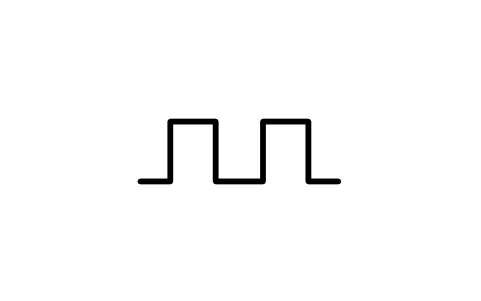

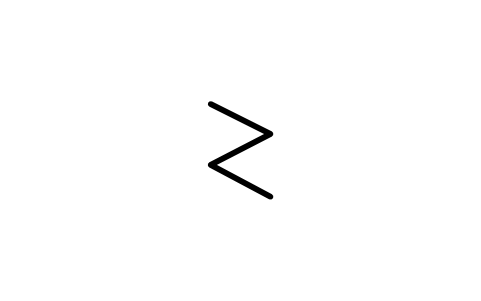

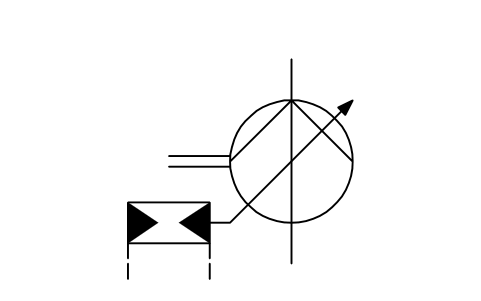

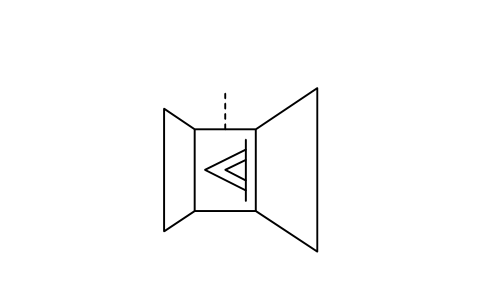

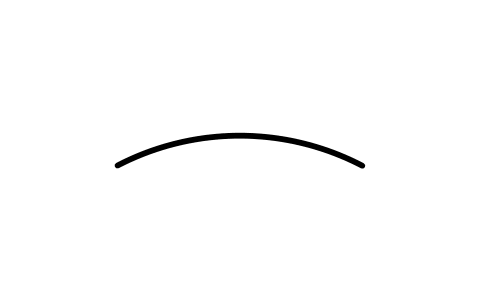

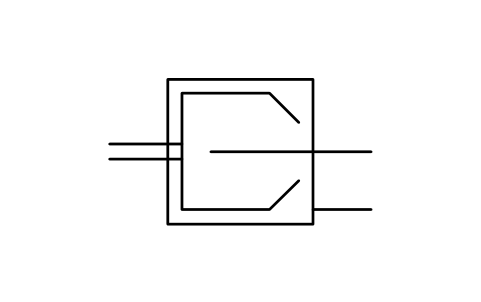

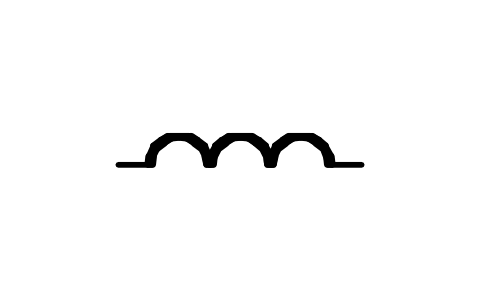

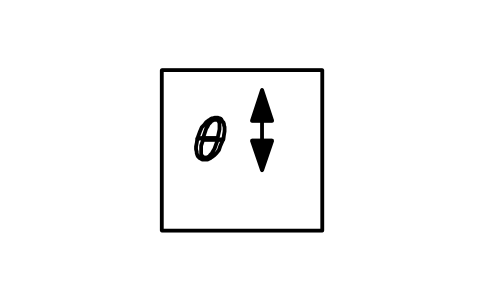

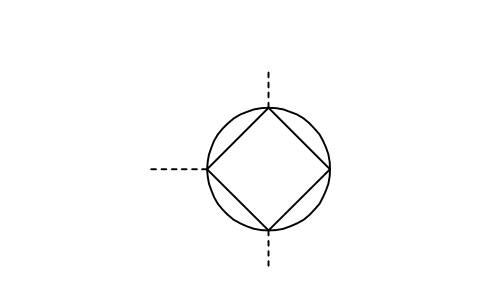

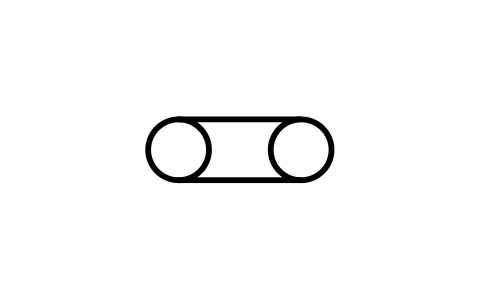

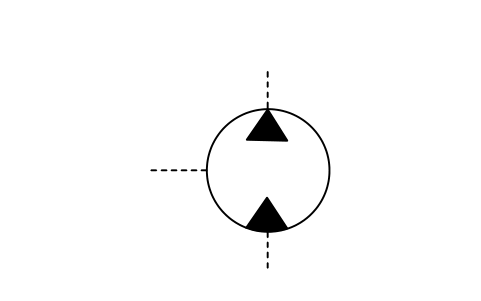

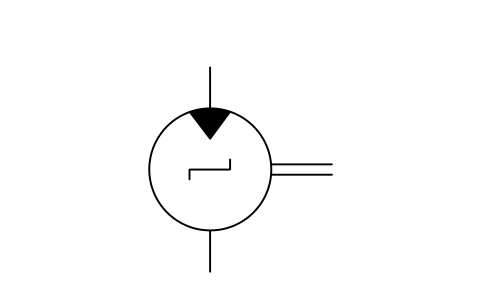

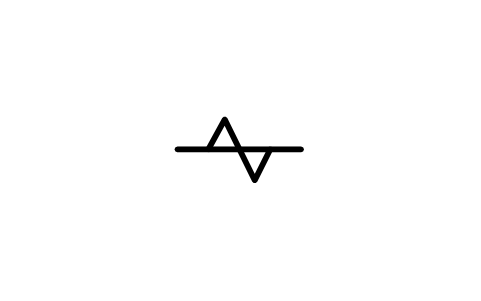

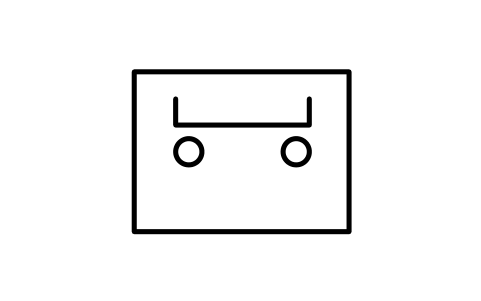

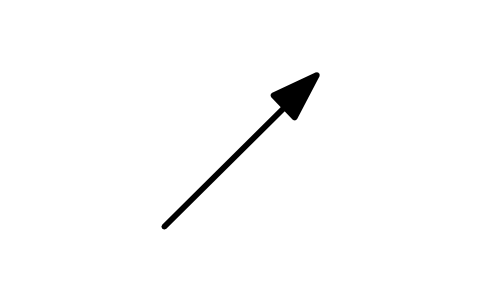

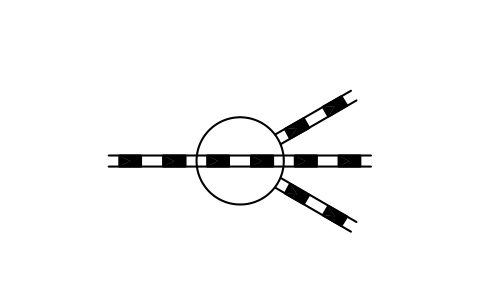

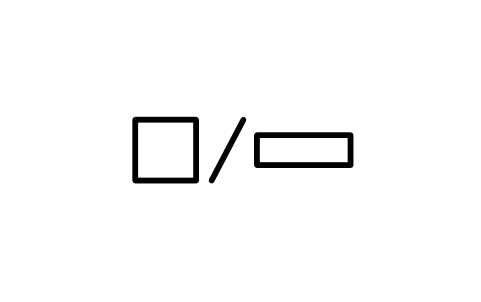

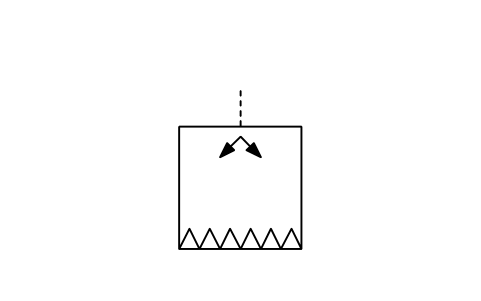

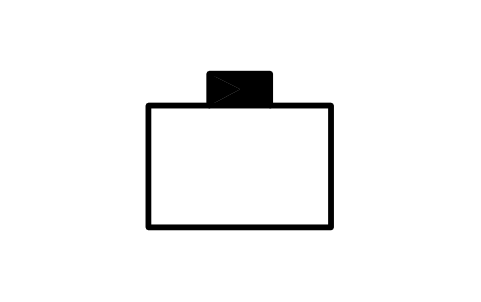

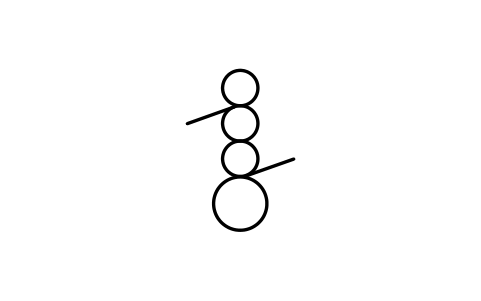

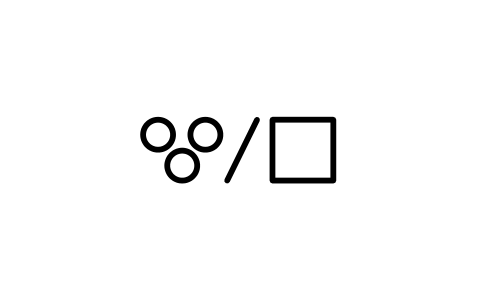

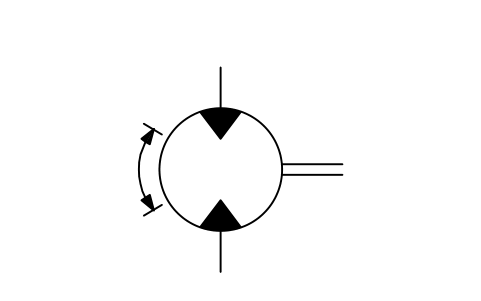

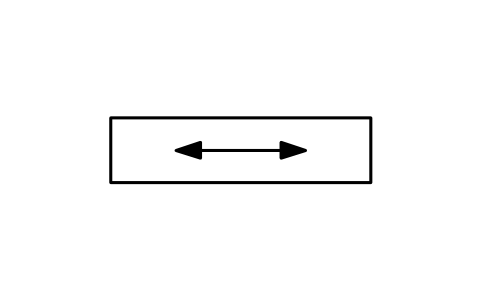

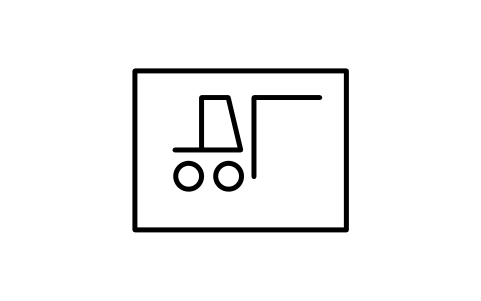

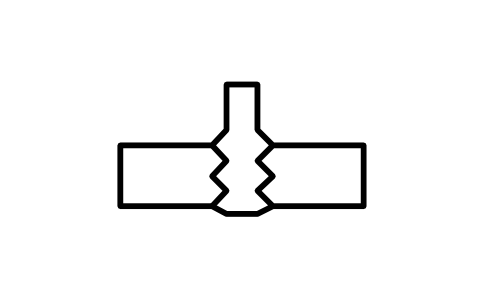

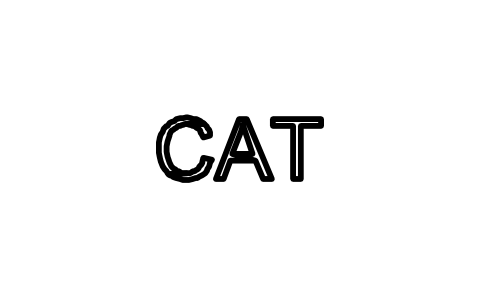

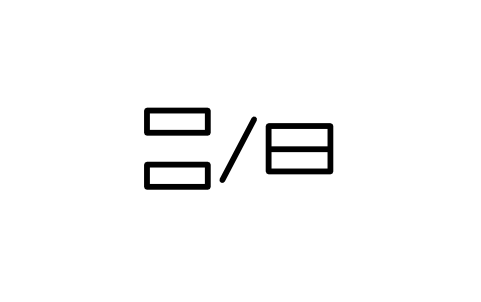

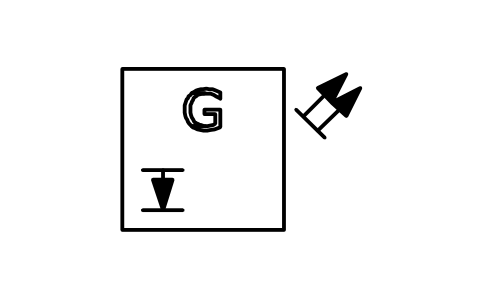

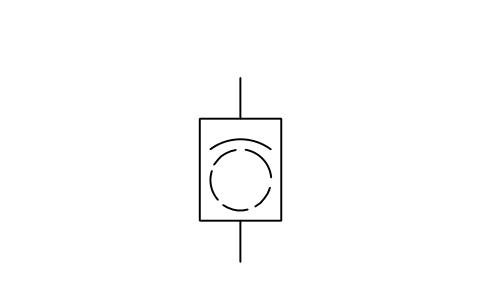

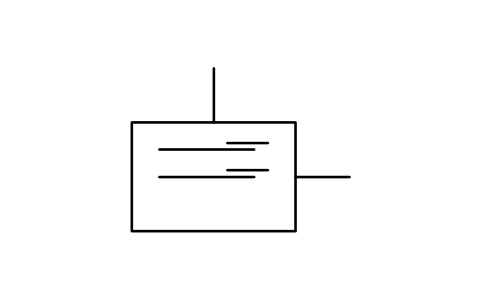

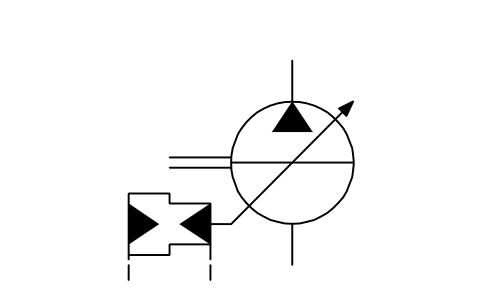

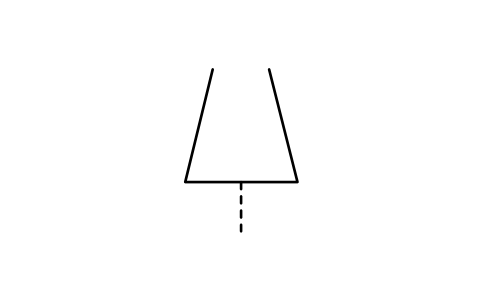

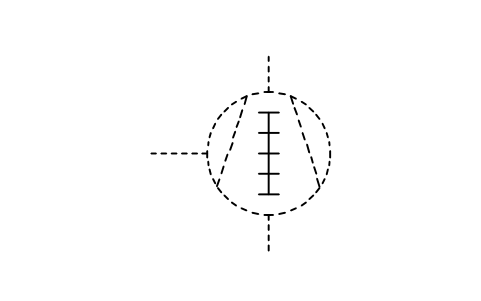

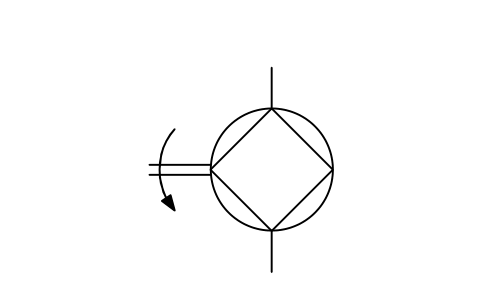

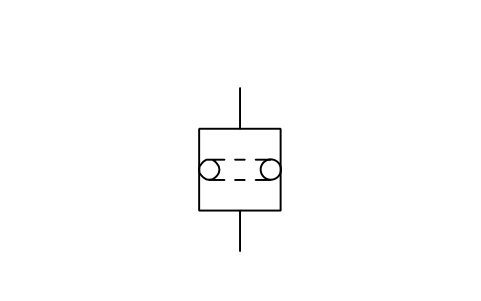

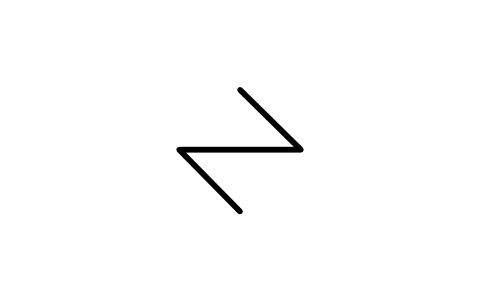

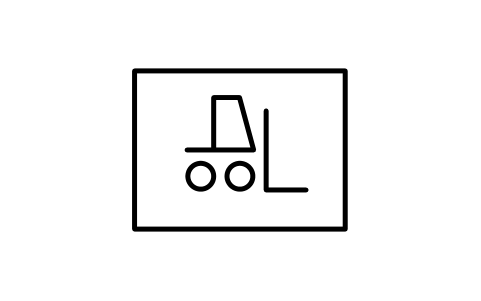

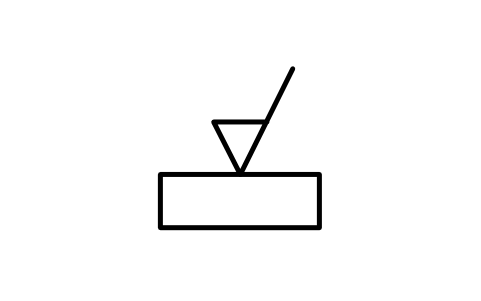

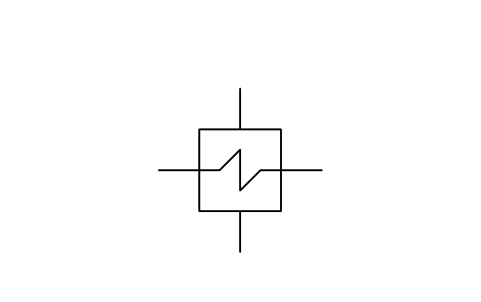

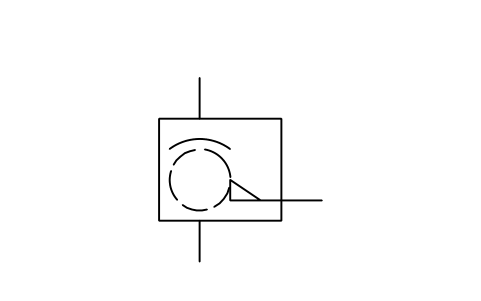

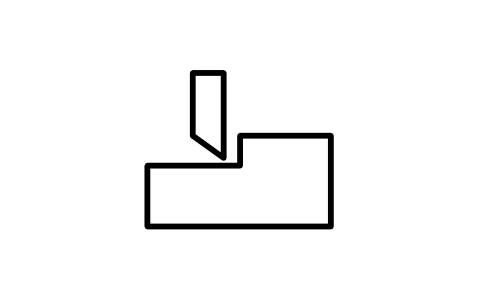

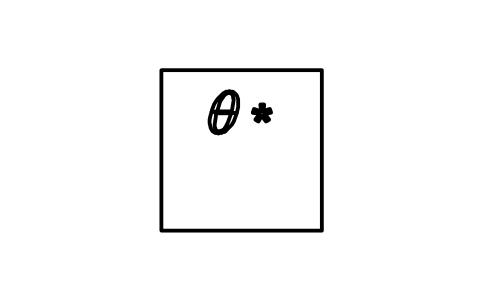

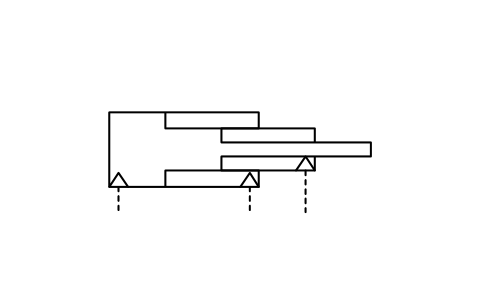

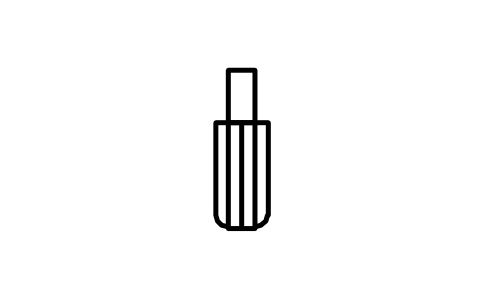

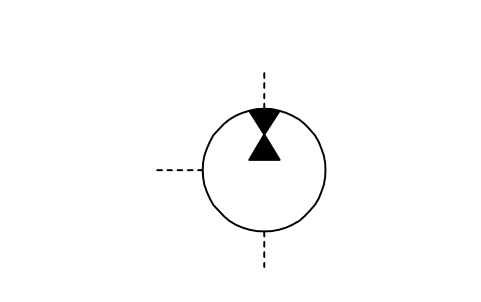

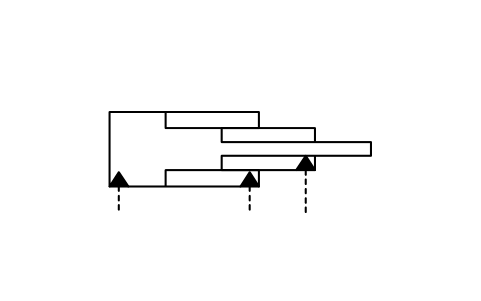

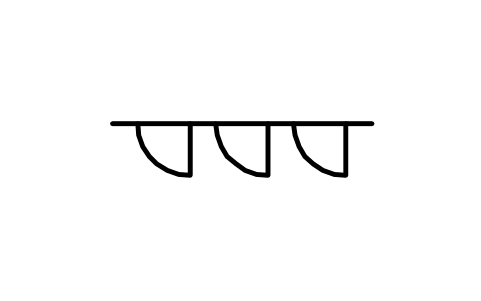

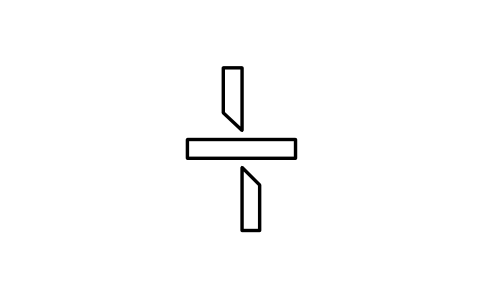

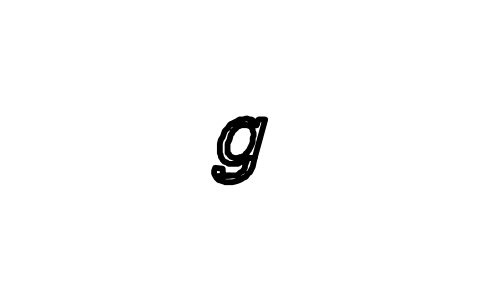

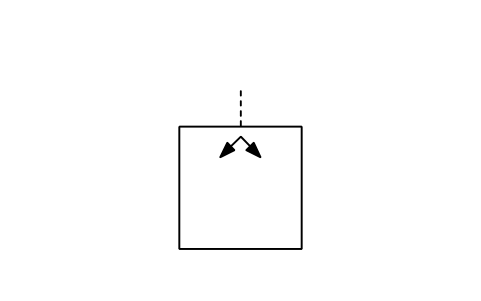

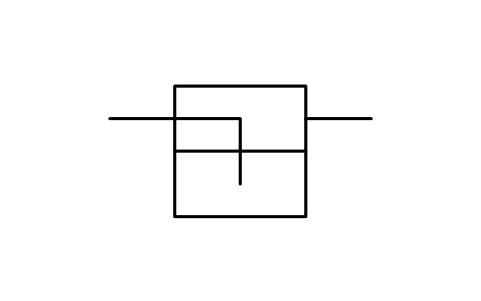

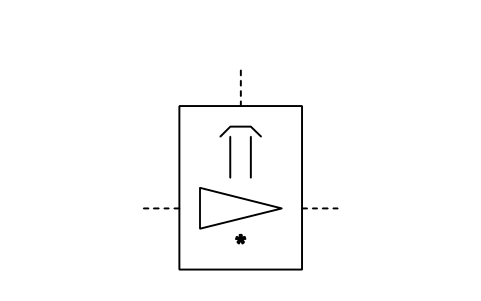

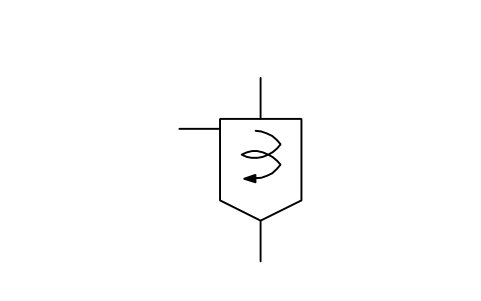

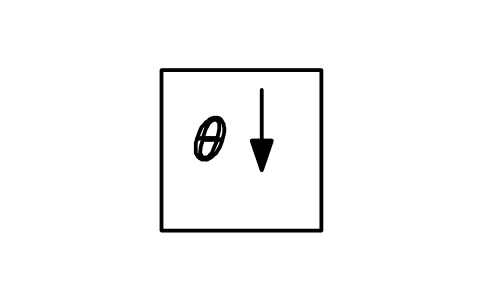

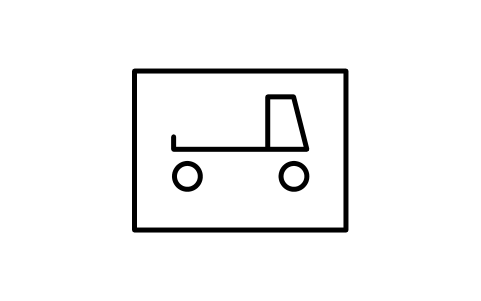

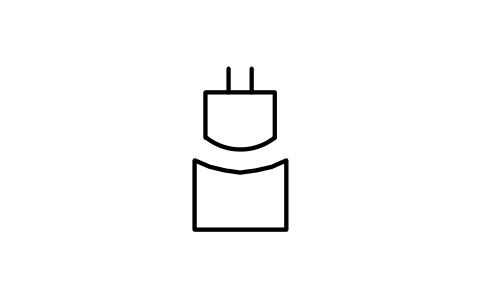

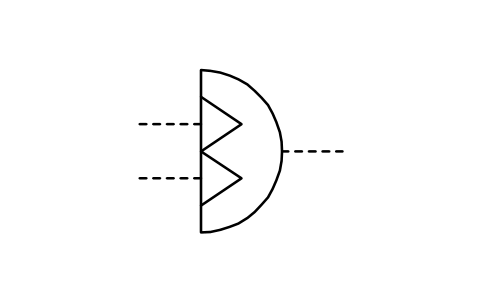

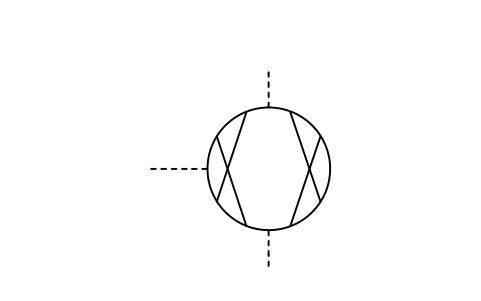

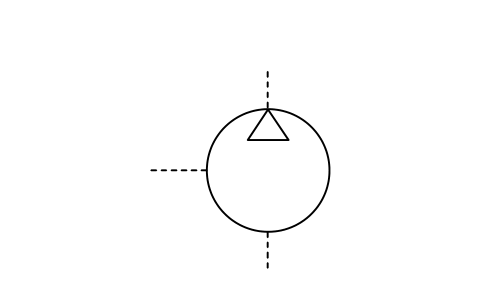

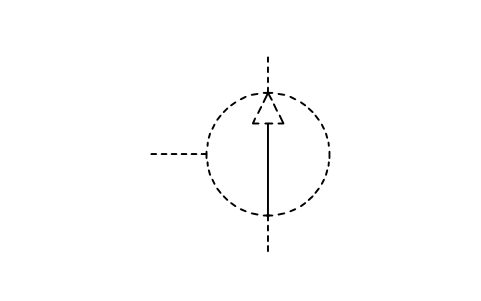

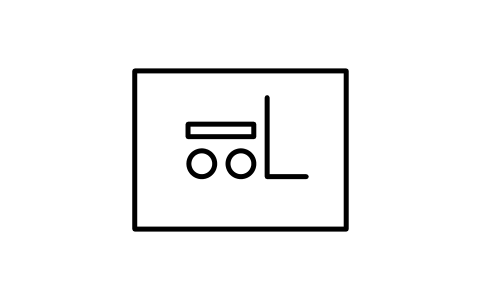

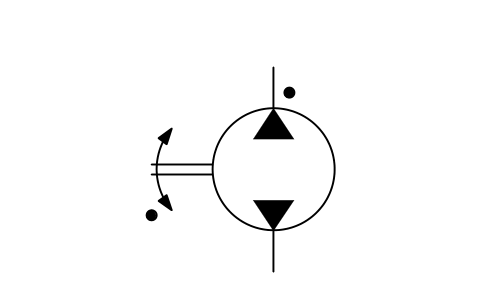

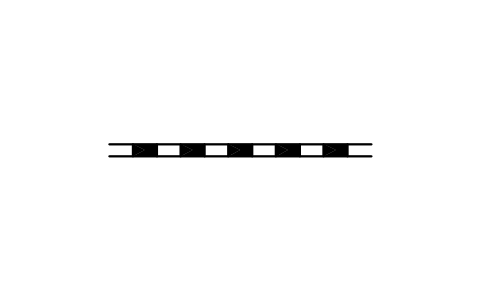

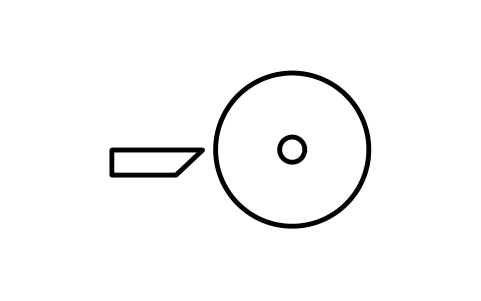

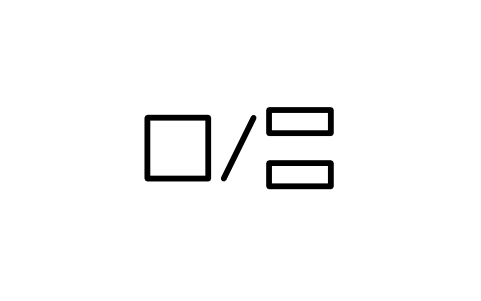

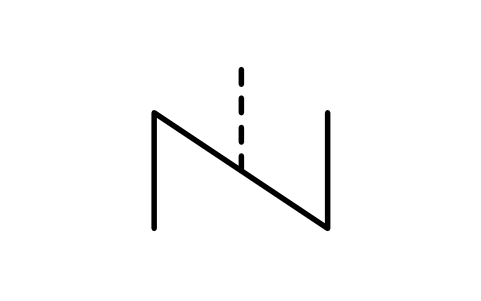

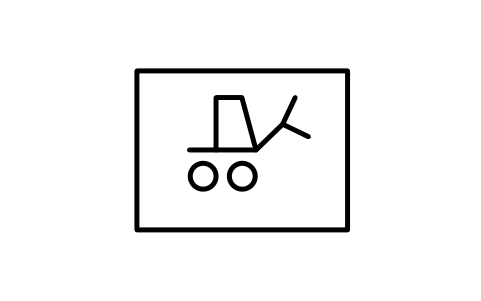

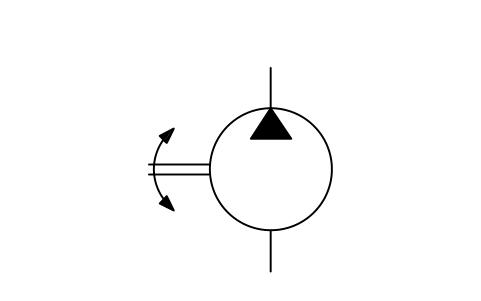

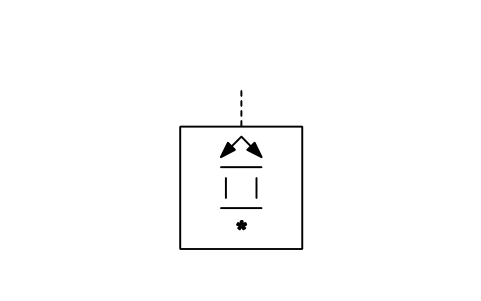

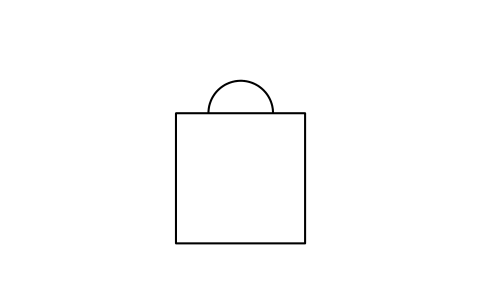

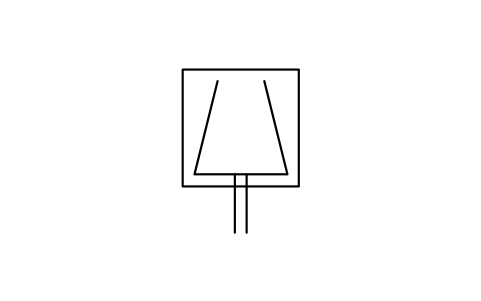

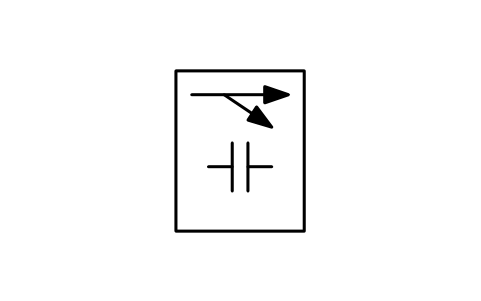

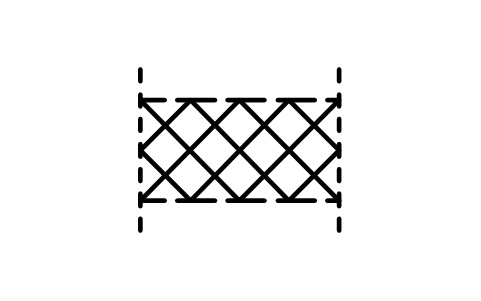

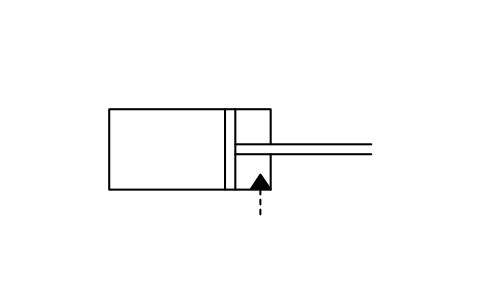

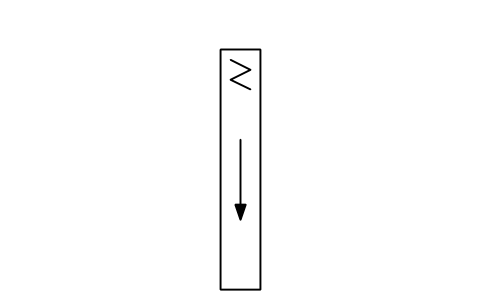

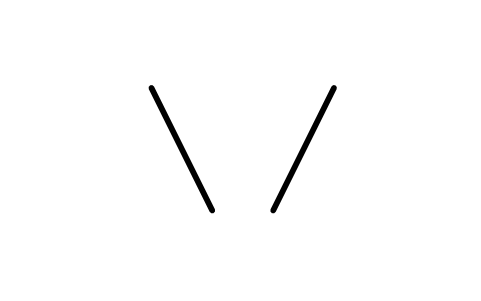

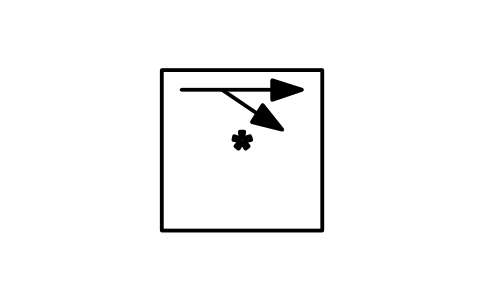

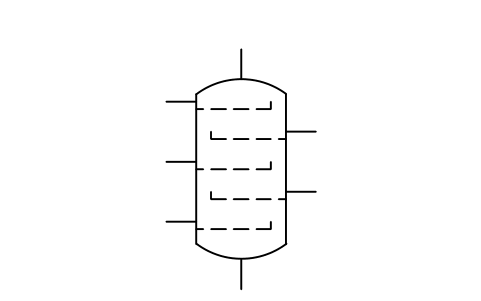

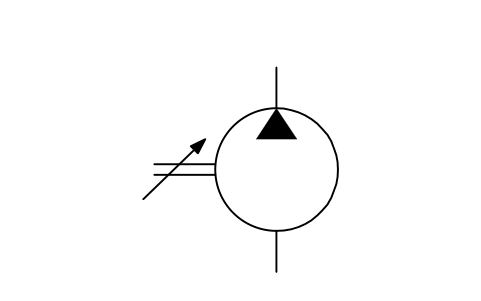

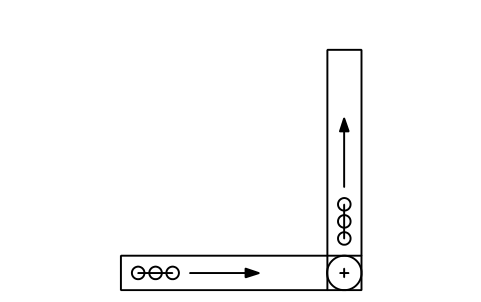

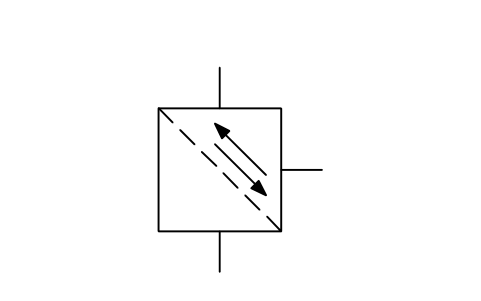

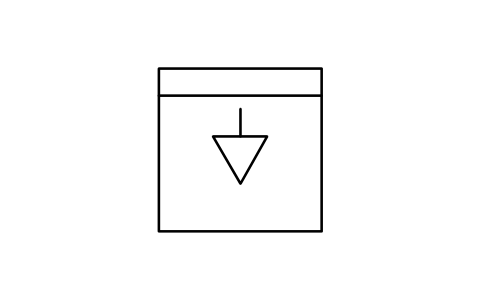

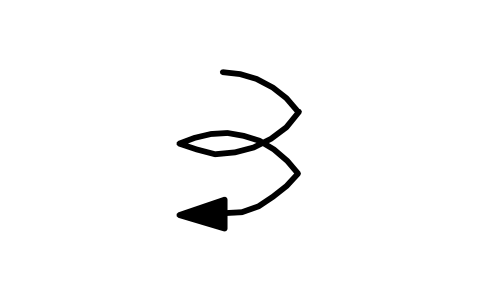

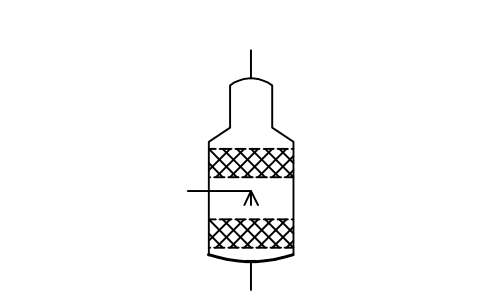

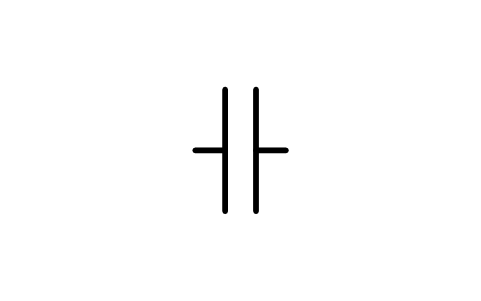

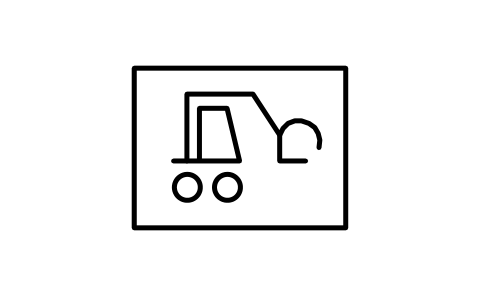

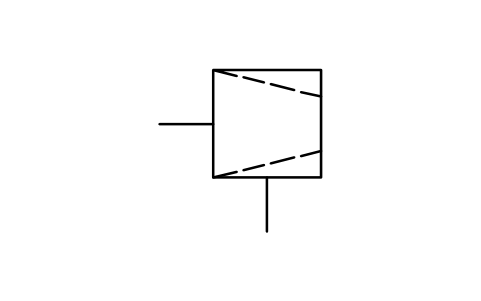

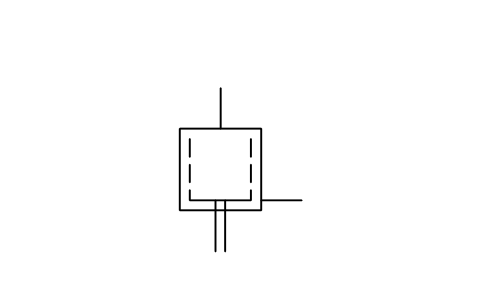

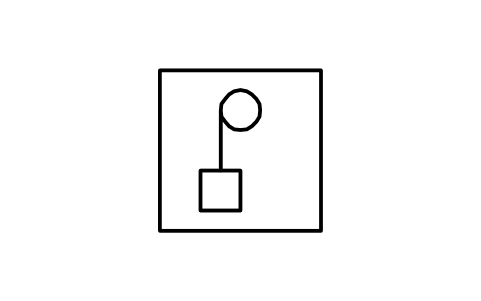

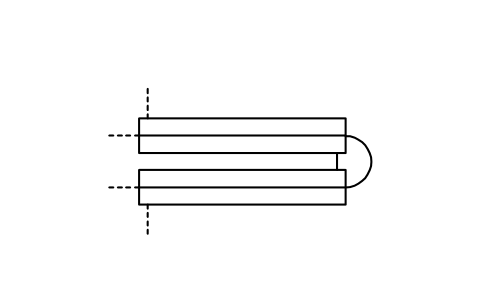

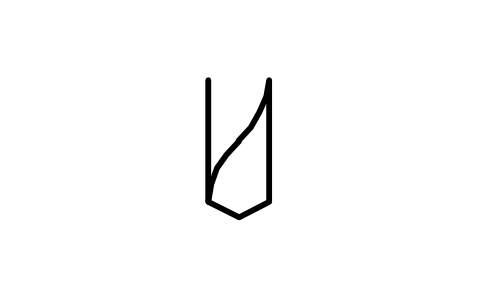

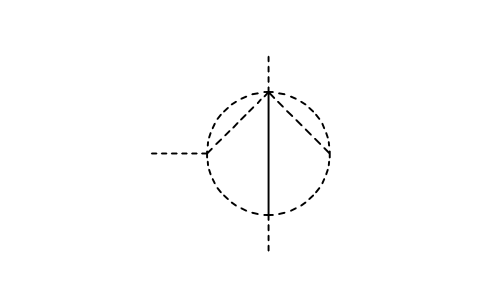

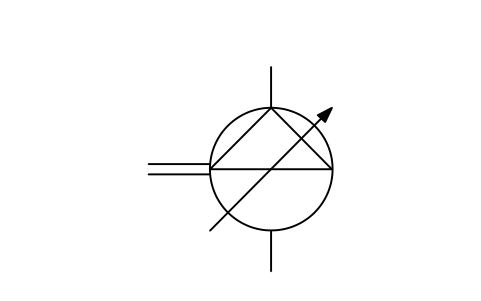

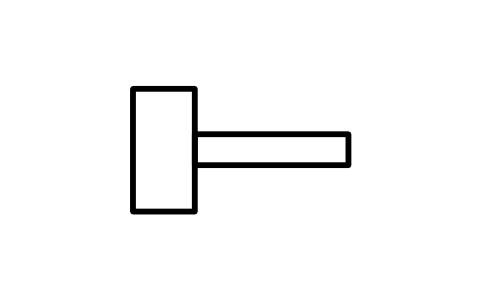

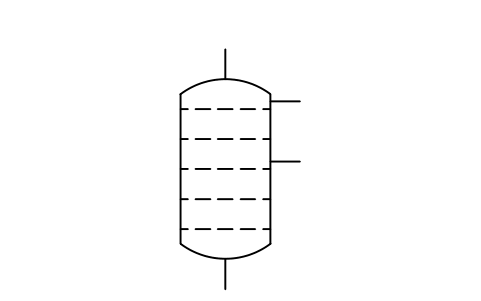

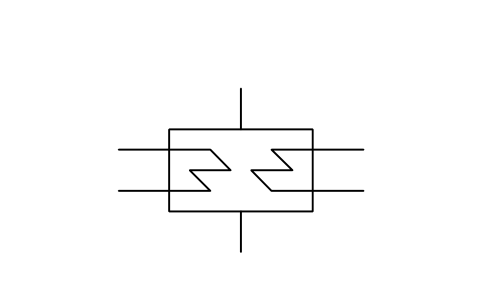

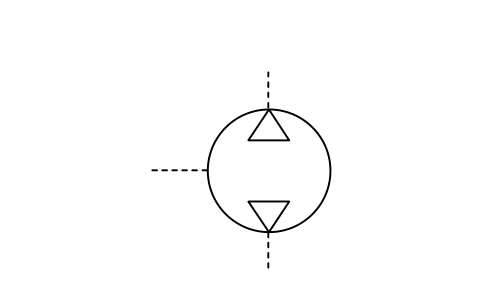

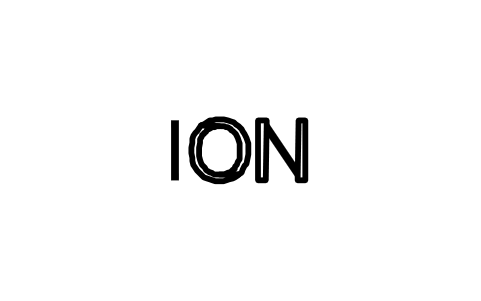

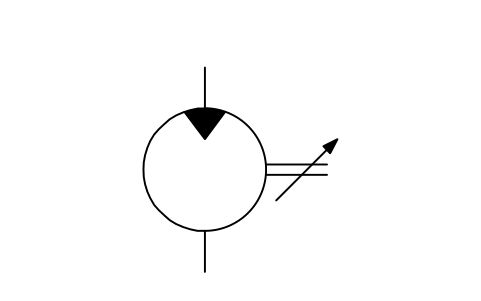

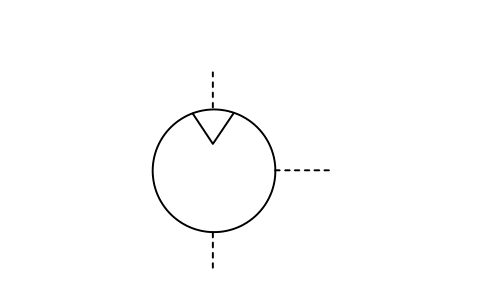

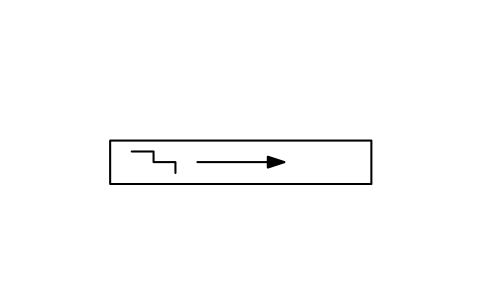

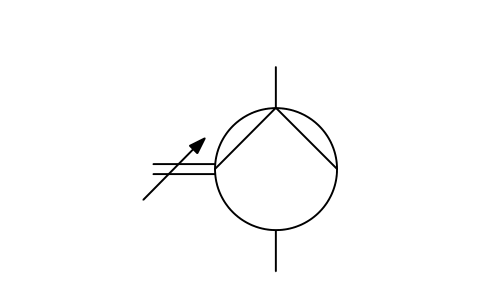

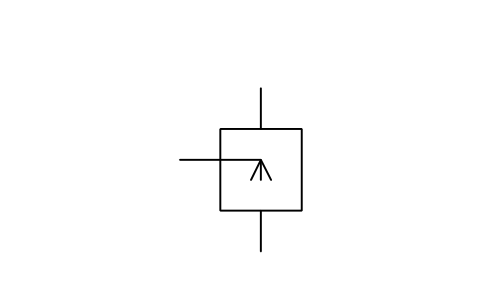

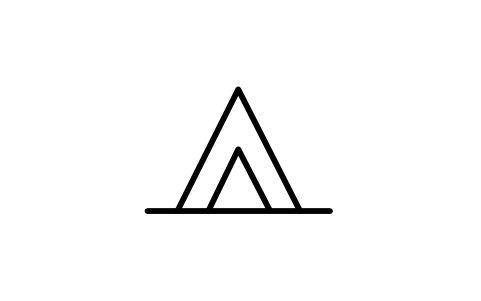

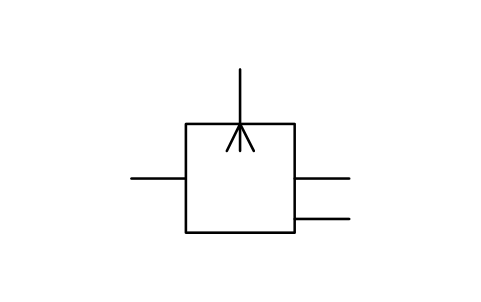

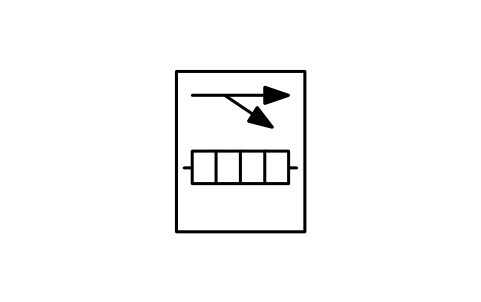

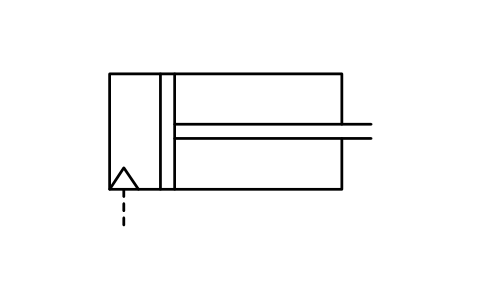

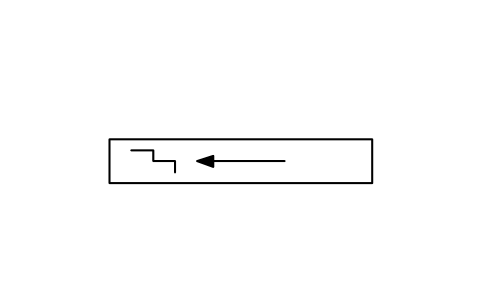

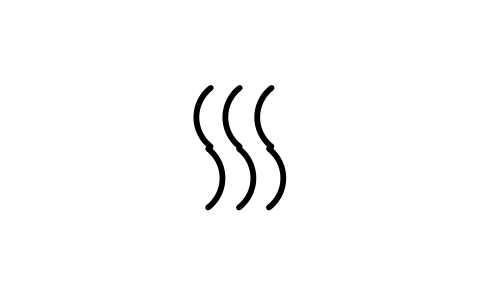

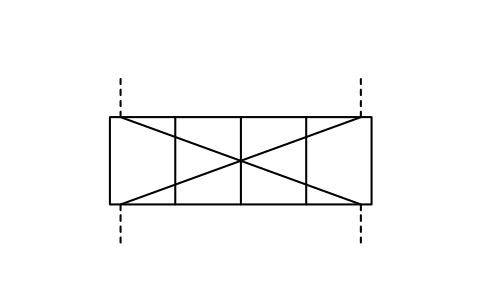

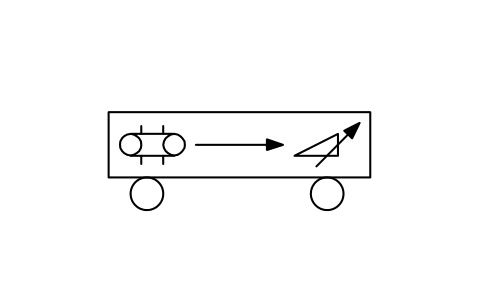

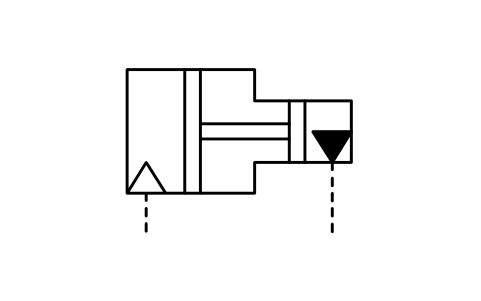

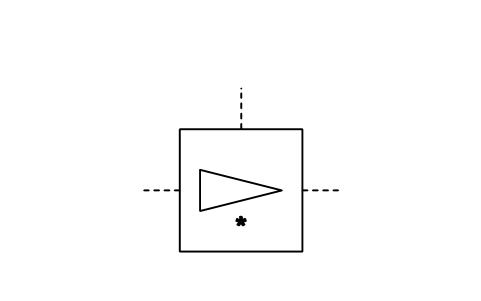

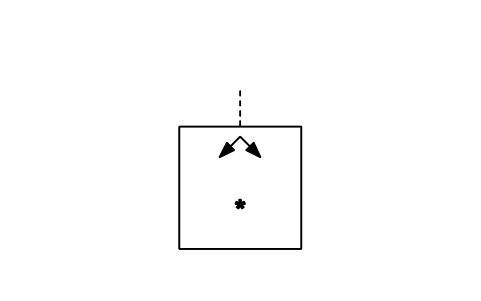

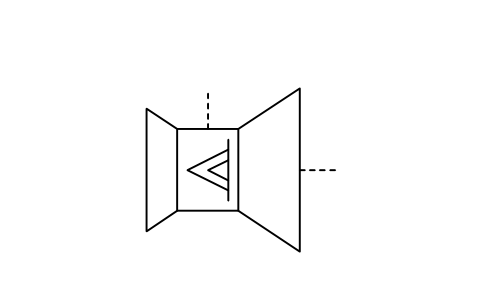

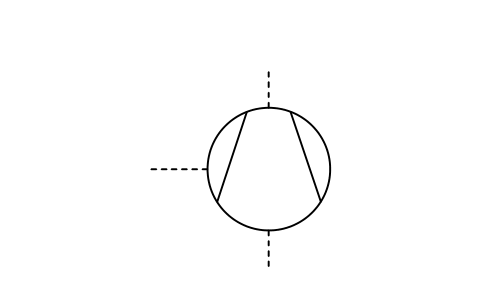

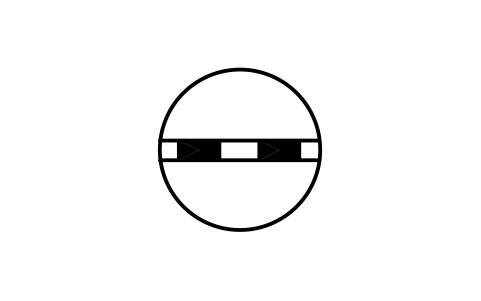

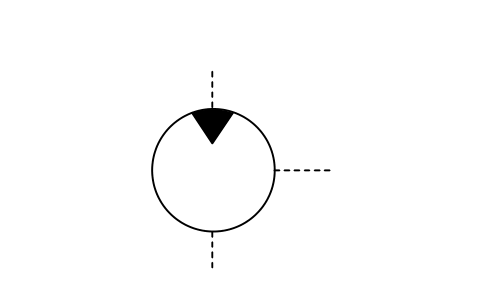

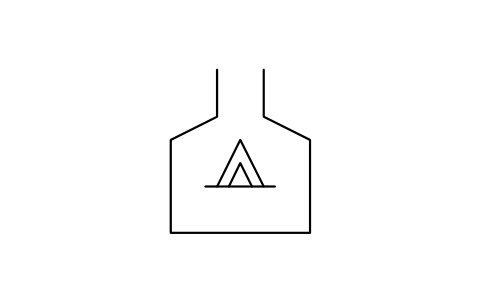

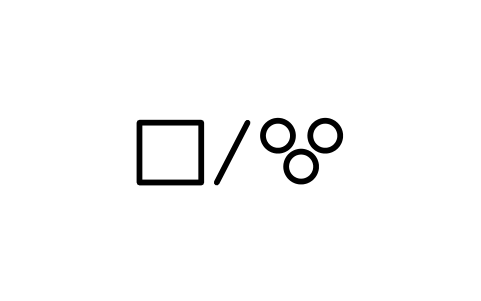

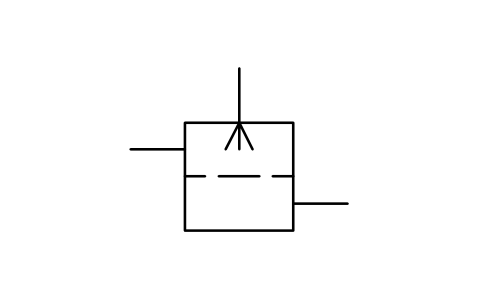

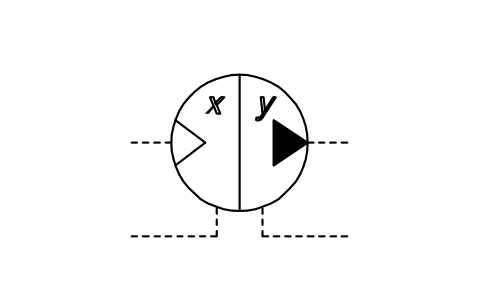

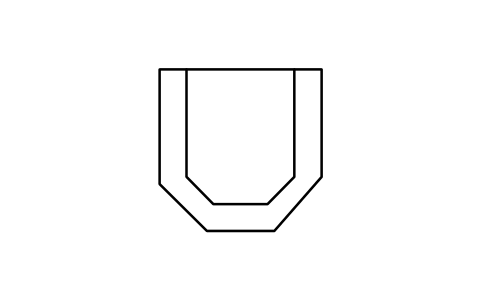

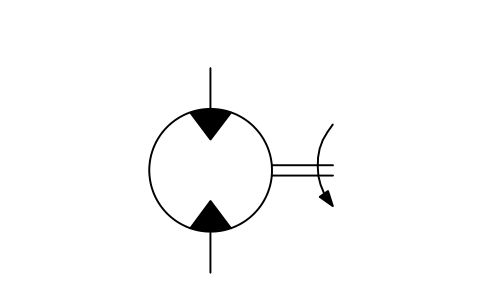

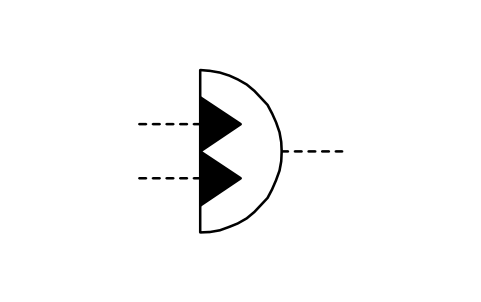

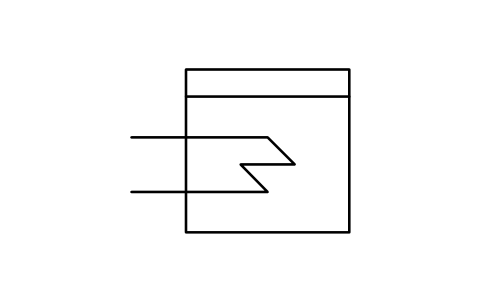

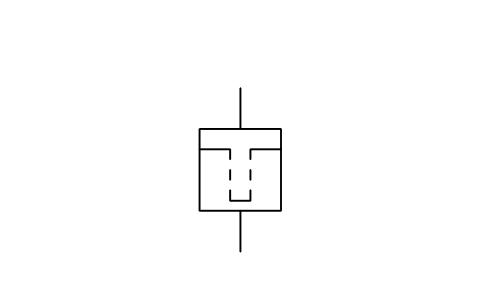

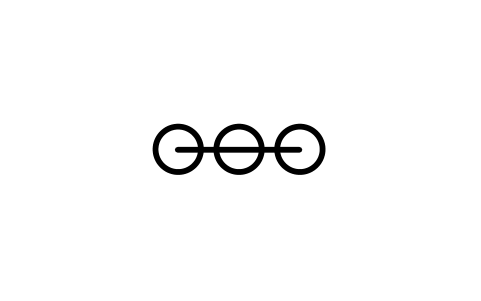

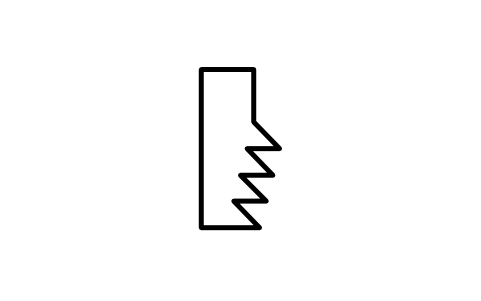

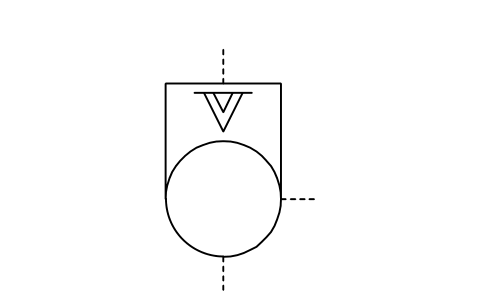

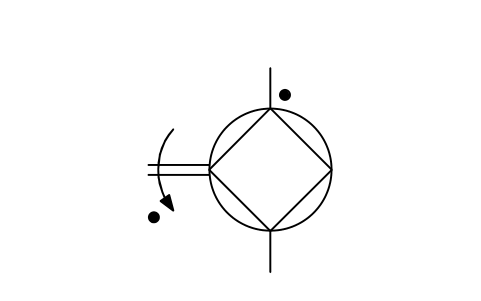

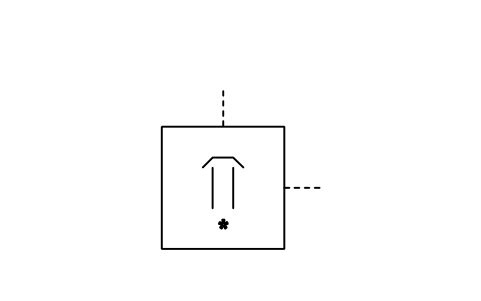

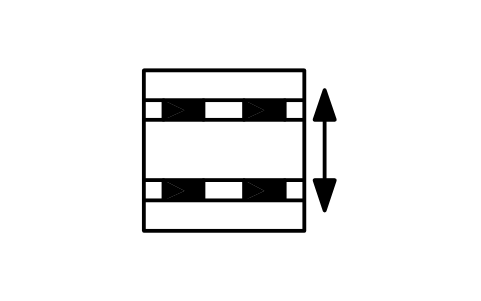

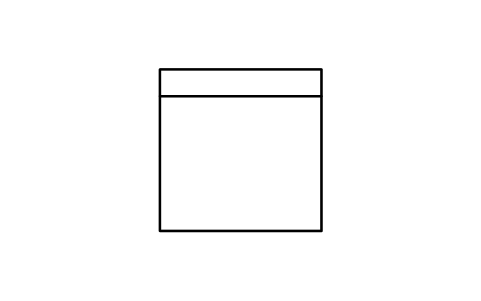

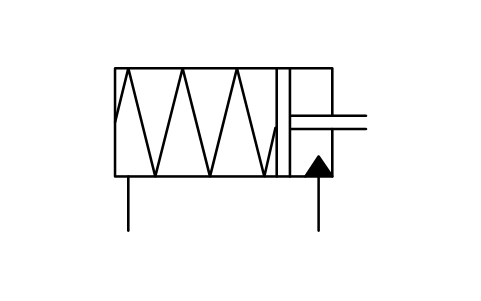

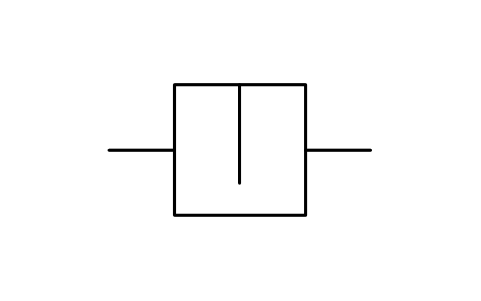

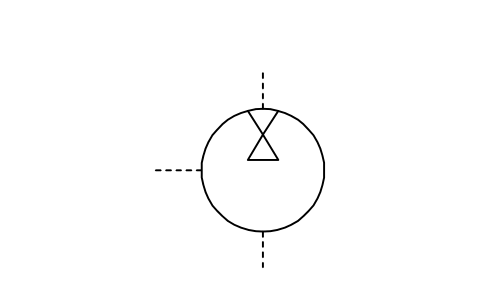

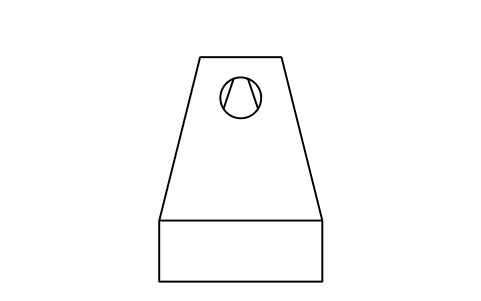

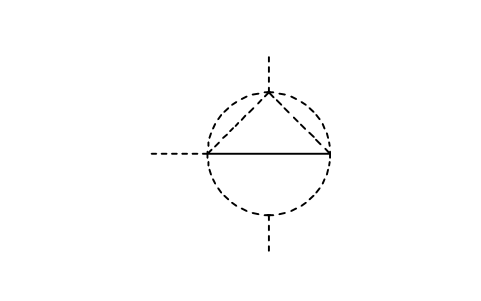

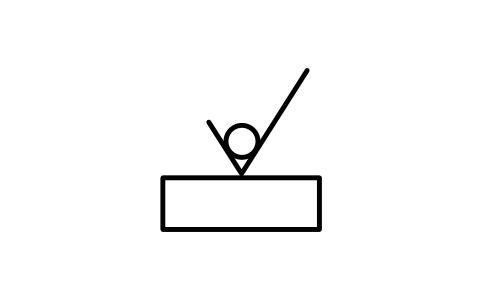

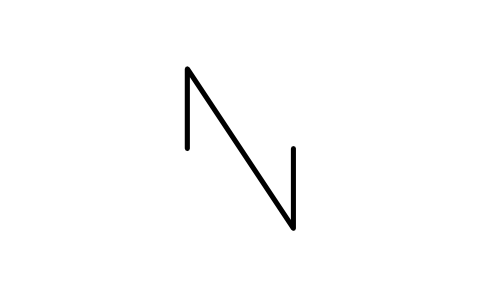

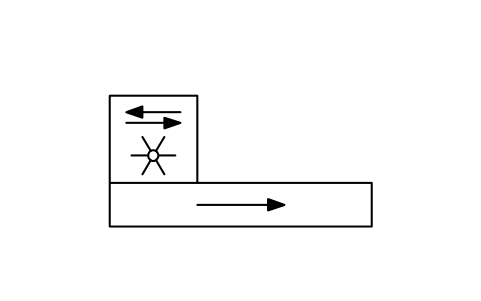

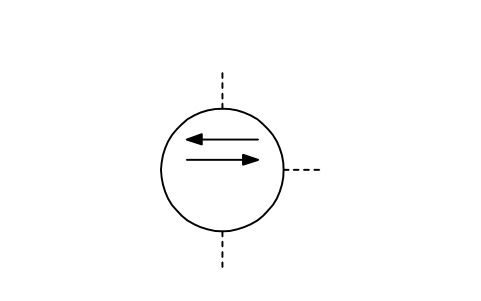

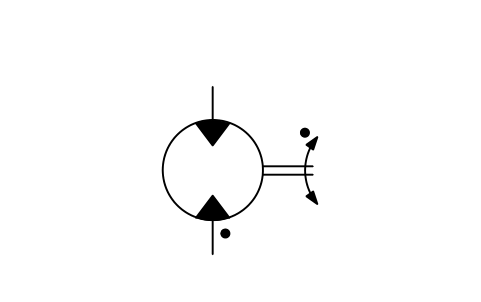

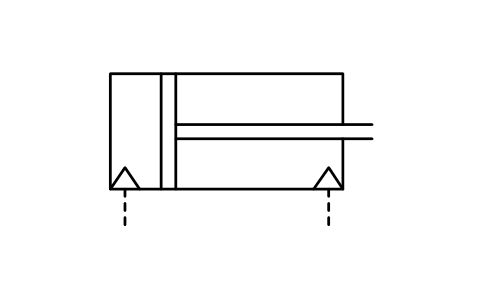

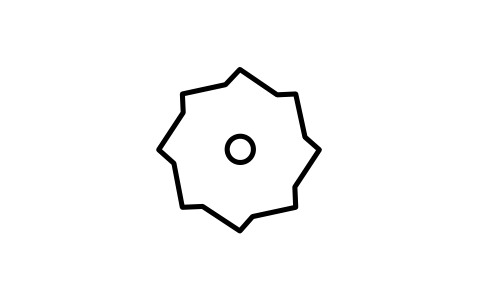

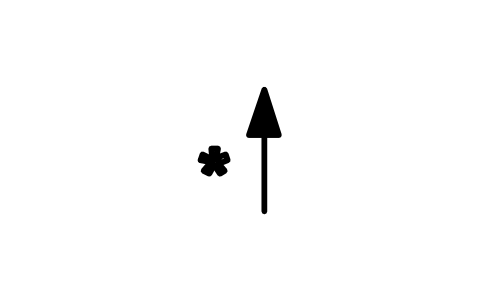

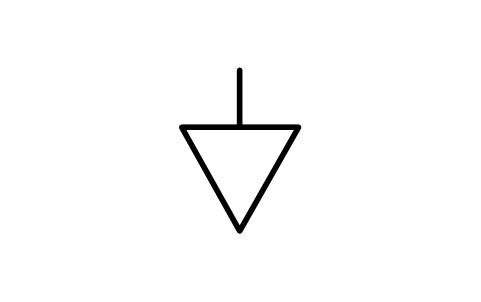

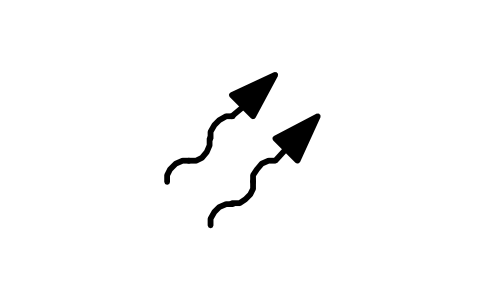

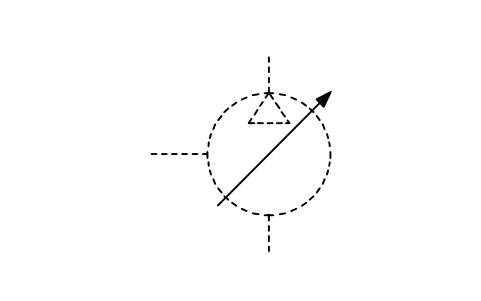

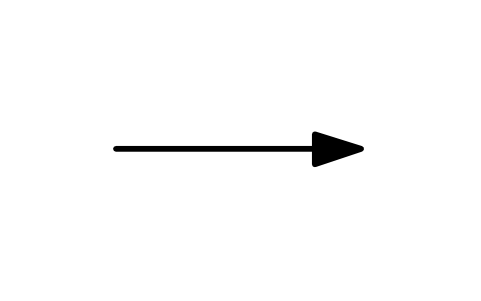

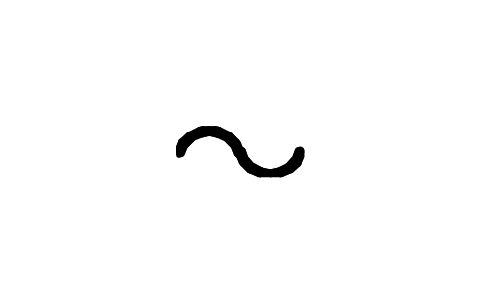

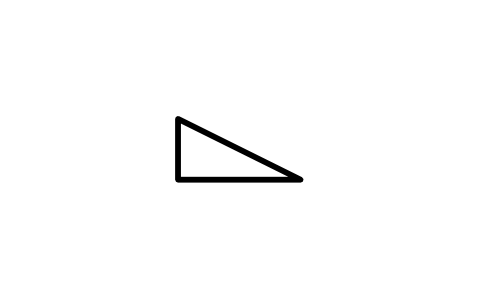

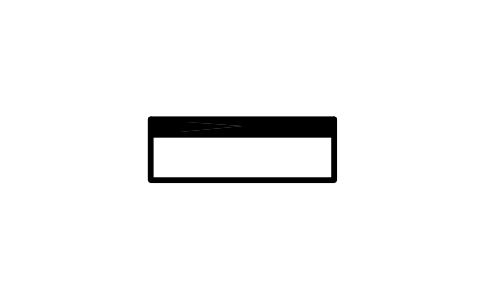

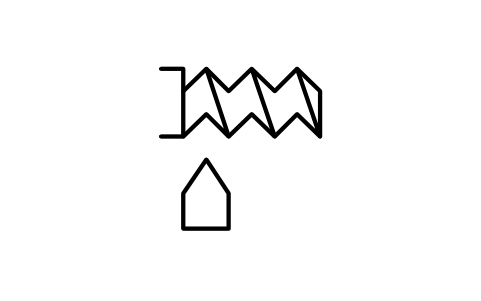

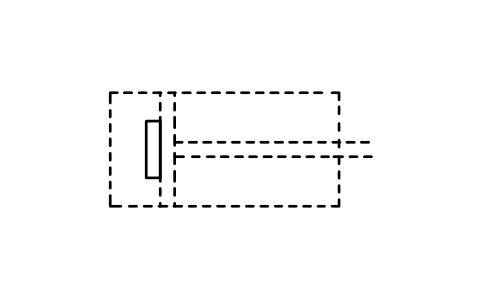

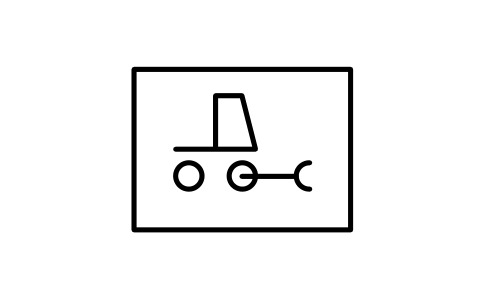

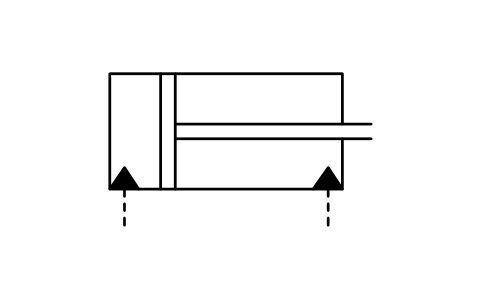

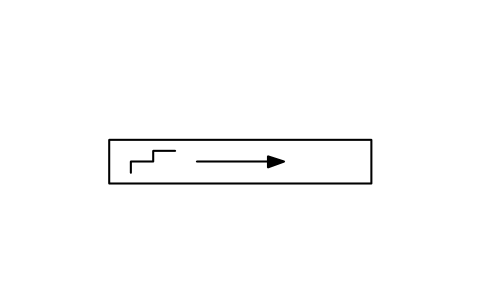

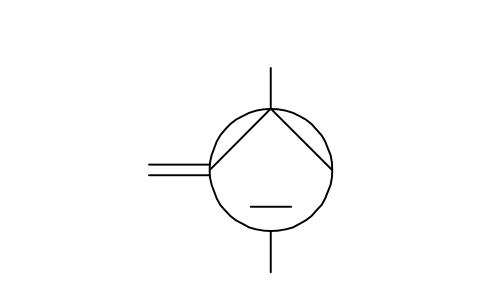

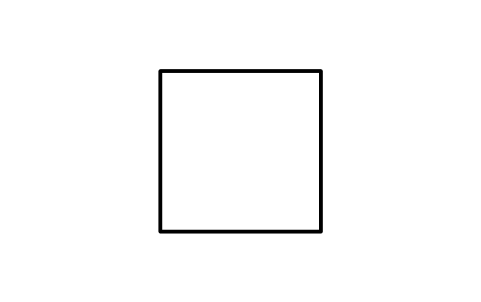

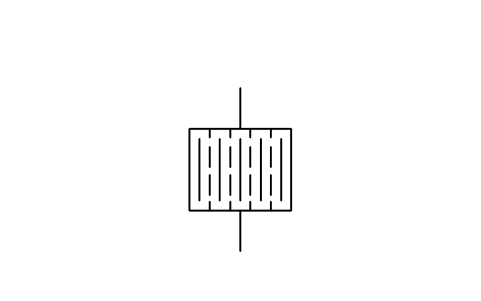

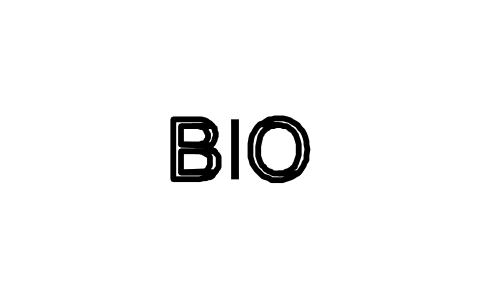

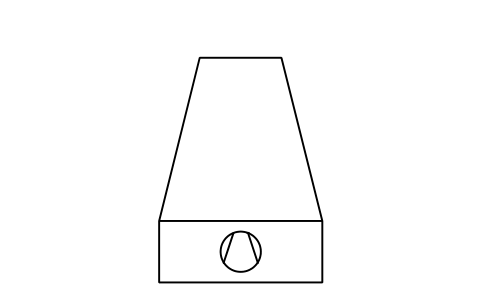

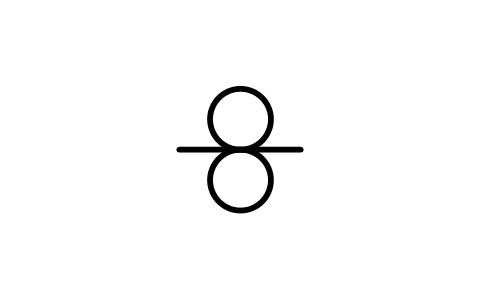

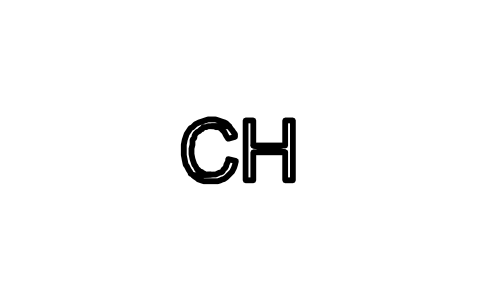

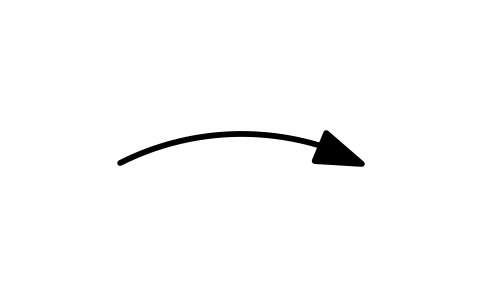

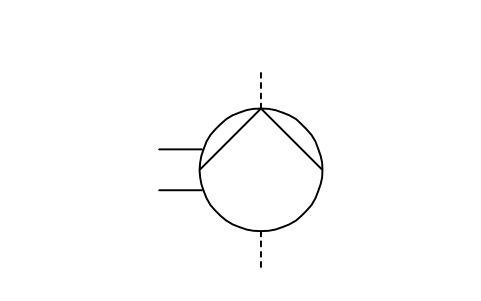

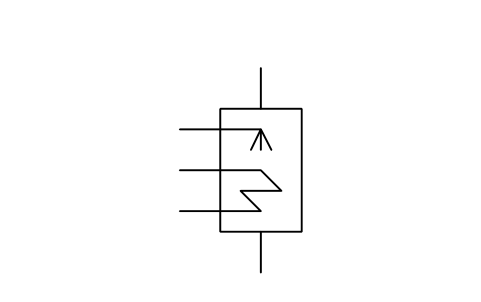

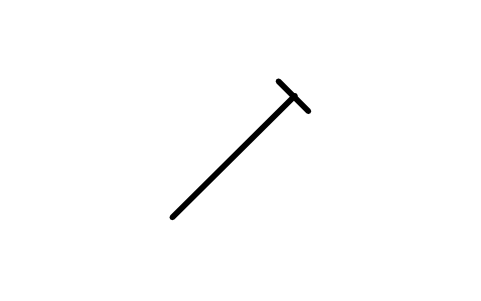

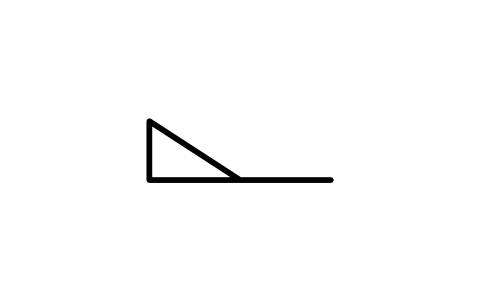

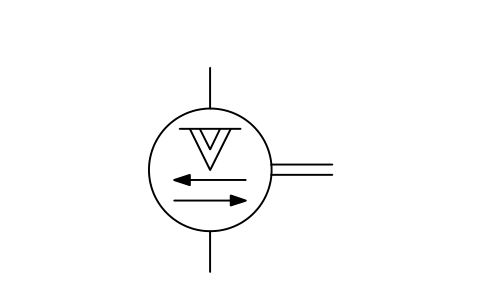

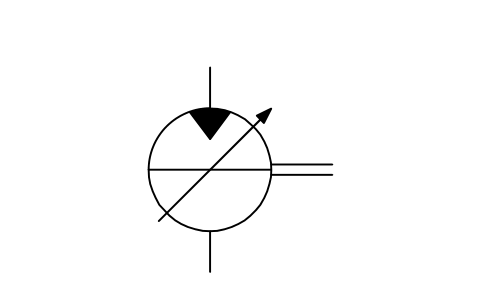

282개의 블록: 펌프·압축기·송풍기, 유체동력 기계와 실린더, 열교환기, 보일러, 터빈과 엔진, 분리·정제·혼합 장치, 재료 처리, 재료의 운반과 취급.

버전 1.0 · 2026년 10월 17일 업데이트

ZIP 다운로드브라우저에서 미리 보기

AutoCAD 2017 이하 버전을 쓰시나요? 2010 형식 다운로드

상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. ZIP에는 AutoCAD 2018 형식의 일반 DWG 파일 하나와 README가 들어 있으며 애드인이 필요 없습니다. 있는 그대로 제공되며 보증은 없습니다.

전체 심볼 282개

심볼 282개 중 282개

필요한 심볼이 없나요? 이름을 알려 주세요.

부품 목록을 위한 속성

기기 기호에는 보이는 태그(예: V-101)와 목록용 숨김 속성(SERVICE, SIZE, FLOW_M3H, POWER_KW, RANGE, SIGNAL, MANUFACTURER, MODEL, REMARKS)이 있습니다. 선, 화살표, 한정 기호 같은 단순 도형 기호에는 태그가 없습니다. 모든 블록에 STD_CLAUSE와 STD_REF가 있습니다.

BlockSync로 도면의 블록을 Excel로 내보내 도면과 대조하고, 수정 사항을 한 번에 되돌려 쓸 수 있습니다. 미리 보기와 백업이 함께 제공됩니다.

라이브러리 사용법

  1. 파일의 압축을 풀고 DWG를 엽니다. 필요한 심볼을 평면도에 복사하거나 디자인센터(ADCENTER)에서 블록을 끌어다 놓습니다.
  2. 기호는 규격의 모듈(2.5 mm)에 맞춰 밀리미터 단위로 그렸으며 크기는 대체로 5~30 mm입니다. 배율 1로 삽입한 뒤 도면에 맞게 블록을 키우거나 줄이세요.
  3. 블록을 배치하고 끝점에 선을 연결하세요. 규격에서 기호에 선이나 짧은 관이 붙어 있는 경우 그 선도 블록에 포함됩니다. 수정이 필요하면 블록을 분해하세요.
  4. 규격은 기호를 기본 기호, 함께 쓰는 보조 기호, 적용 예의 순서로 배열합니다. 카탈로그도 같은 순서이며 각 기호의 조항은 속성 STD_CLAUSE에 들어 있습니다.
