CADXChange 심볼 팔레트 for AutoCAD: IEC 60617

팔레트 소개

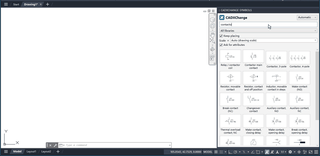

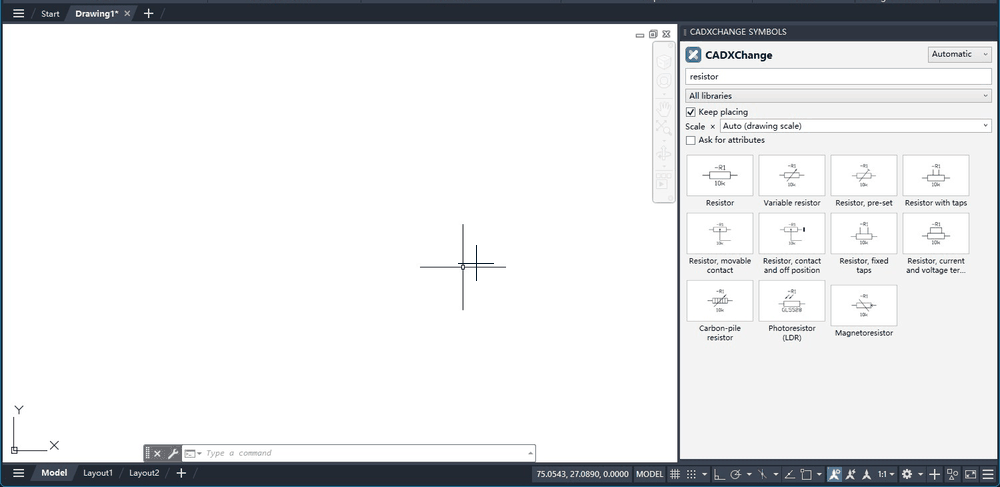

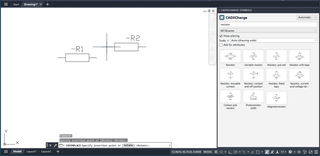

IEC 60617 심볼은 DWG 파일로 무료로 내려받을 수 있고, 앞으로도 무료입니다. 팔레트가 필요한 순간은 내려받은 다음입니다. 심볼이 수백 개 들어가는 회로도에서는 심볼마다 파일을 열고, 블록을 삽입하고, 속성을 채우고, 태그 번호를 직접 세어야 하니까요. 팔레트는 496개 심볼을 도면 옆에 모아 두고, 쓰는 언어로 이름을 찾아, 태그와 속성까지 클릭 한 번에 배치합니다. 5개는 무료이니 구매 전에 실제 회로를 한 장 그려 보세요.

5개 무료, 496개는 키로 해제

저항, 커패시터, 푸시 버튼, 3상 모터, 접지 다섯 개는 키 없이 쓸 수 있고 배치, 태그, 속성, 검색이 모두 동작합니다. 작업 방식을 처음부터 끝까지 시험해 보기에 충분합니다. 나머지 심볼은 자물쇠 표시와 함께 보이고, 클릭하면 해제 방법을 알려 줍니다. 그린 도면은 일반 DWG라서 팔레트가 있든 없든 어느 컴퓨터에서나 열립니다.

• 부품과 반도체심볼 82개
• 회전기와 변압기심볼 71개
• 접점·릴레이·보호 기기심볼 78개
• 계기·접속·셀렉터심볼 108개
• 설비 평면도심볼 67개
• 기호 요소·기계적 연결·조작부심볼 90개

필요한 환경

• ✓Windows 10 또는 11, 64비트.
• ✓AutoCAD 2021~2027 (정식 버전, AutoCAD LT는 지원하지 않음).
• ✓키를 활성화할 때 인터넷 연결이 필요합니다. 이후에는 확인 사이에 최대 14일까지 오프라인으로 쓸 수 있습니다.
• ✓도면은 내 컴퓨터에 그대로 있습니다. 팔레트는 도면의 어떤 내용도 보내지 않습니다.

자주 묻는 질문

무엇이 무료이고, 무엇에 비용을 내나요?

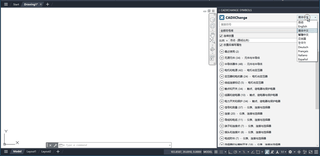

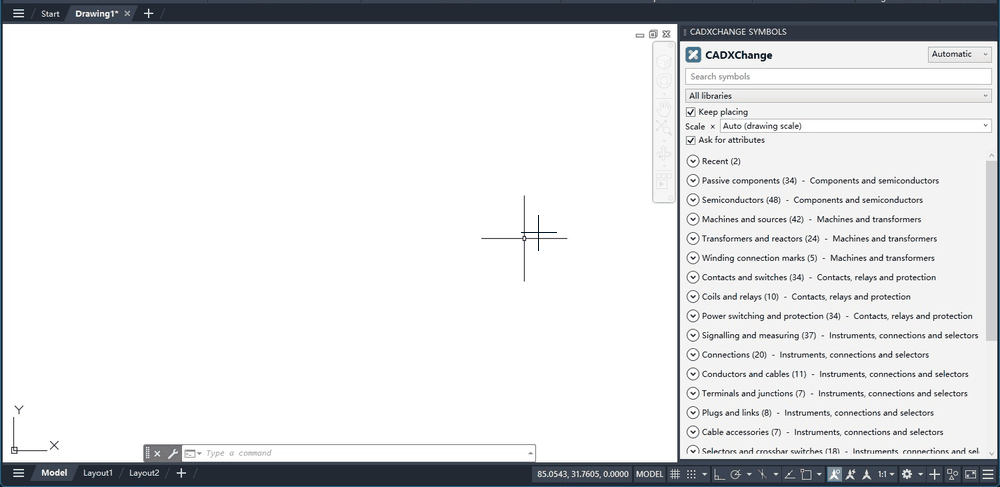

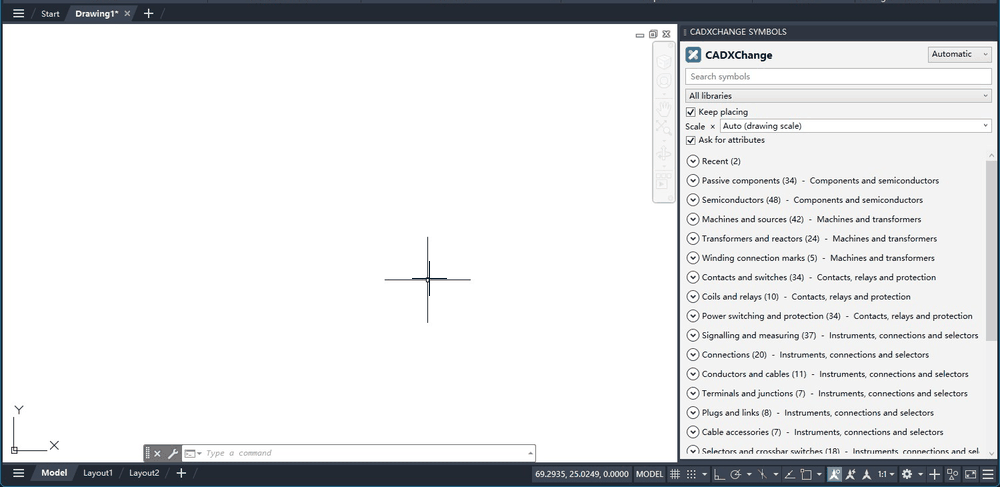

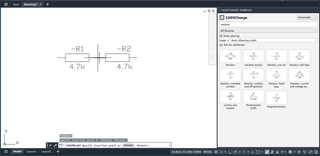

496개 심볼의 DWG 파일은 이 사이트에서 무료이고 앞으로도 무료입니다. 비용은 팔레트에 대한 것입니다. 분류별 탐색, 9개 언어 검색, 태그와 속성을 붙인 배치, 속성 이어받기, 즐겨찾기가 포함됩니다. 5개는 키 없이 팔레트에서 쓸 수 있고, 키를 넣으면 496개 전체가 열립니다.

구매 전에 써 볼 수 있나요?

네. 팔레트를 무료로 설치하면 무료 심볼 5개로 모든 기능을 쓸 수 있습니다. 배치, 태그, 속성, 검색 전부입니다. 나머지 심볼만 잠겨 있습니다.

키 하나로 몇 대의 컴퓨터에서 쓰나요? 인터넷이 필요한가요?

개인 키는 두 대, 기관 키는 선택한 인원 구간만큼의 컴퓨터에서 쓸 수 있습니다. 활성화에는 인터넷이 필요합니다. 이후에는 가끔 라이선스를 확인하며, 오프라인에서도 최대 14일은 계속 동작합니다. 새 컴퓨터로 옮길 때는 계정에서 기존 컴퓨터를 해제한 뒤 새 컴퓨터에서 다시 활성화하세요.

어떤 AutoCAD 버전과 시스템을 지원하나요?

Windows 10과 11(64비트)의 AutoCAD 2021~2027입니다. AutoCAD LT와 Mac은 지원하지 않습니다.

환불할 수 있나요?

네. 구매 후 14일 이내이고 키를 아직 활성화하지 않았다면 환불됩니다. 환불 정책을 확인하세요.

도면이 바뀌나요? 팔레트가 없는 동료도 열 수 있나요?

심볼은 속성이 붙은 일반 블록으로 삽입됩니다. 도면은 일반 DWG이므로 팔레트가 있든 없든 어느 컴퓨터에서나 열립니다. 도면 안에는 어떤 잠금도 없습니다.

회사에서 쓰려고 합니다. 어떤 라이선스가 필요한가요?

'기관' 라이선스를 고르고 사용할 인원을 선택하세요. 카드에 표시된 가격은 한 회사 기준입니다. 견적서나 구매 주문서가 필요하면 support@cadxchange.net으로 문의해 주세요.
