AWS A2.4 焊接符號
同一個焊接支架，四條焊縫按 AWS A2.4 標註：環繞角焊縫、帶根部間隙和坡口角度的現場單 V 形坡口焊縫、兩條雙面角焊縫，焊腳尺寸，焊接方法 GMAW。
可免費用於自己的專案並自由修改，包括商業專案。ZIP 內含樣圖、樣板、列印樣式表和說明檔案，無需安裝任何外掛。圖中資料均為虛構，不能用於設計或施工。按現狀提供，不附帶任何保證。 符號庫使用條款(CXL-1.0)
版本 1.0 · 更新於 2026年10月21日
本樣圖用到的資源
圖中的符號都是我們自己符號庫裡的塊，屬性已經填好；圖框和標題欄來自我們的 ISO A3 標題欄模板。下載它們，就能畫出你自己的圖。
系列裡所有圖紙的圖層、樣式和圖紙設定都一樣，說明放在系列頁： 焊接結構圖
標題欄欄位
標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。
| 屬性 | 圖紙上的欄位 | 本樣圖中的值 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Support Structure |
| AREA | AREA | Workshop |
| SYSTEM | SYSTEM | Support structure |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Welded support structure, AWS A2.4 symbols |
| DRAWING_NO | DRAWING NO. | M-602 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | 1:2.5 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。
圖中的塊
這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。
| 符號 | 塊名 | 數量 |
|---|---|---|

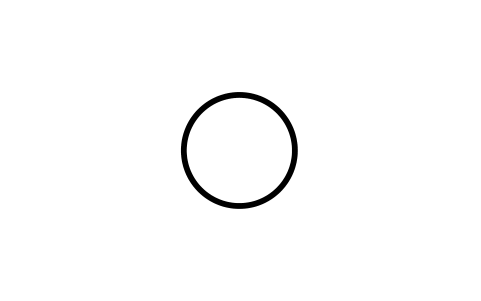

 周圍焊 | WLA_SUP_ALL_AROUND | 2 |

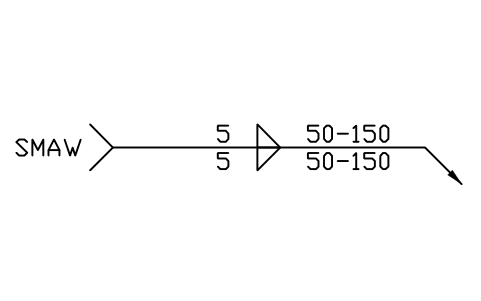

 -> 雙面角焊縫 | WLA_R_DOUBLE_FILLET | 2 |

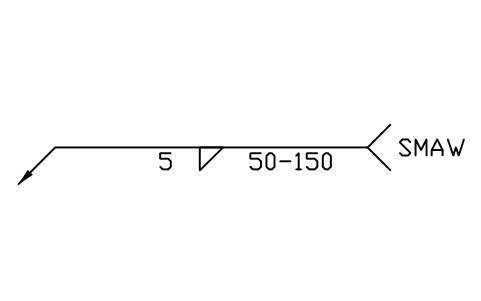

 <- 角焊縫，箭頭側 | WLA_L_FILLET_ARROW | 1 |

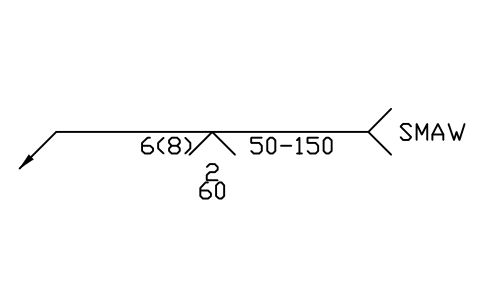

 <- V 形，箭頭側 | WLA_L_V_ARROW | 1 |

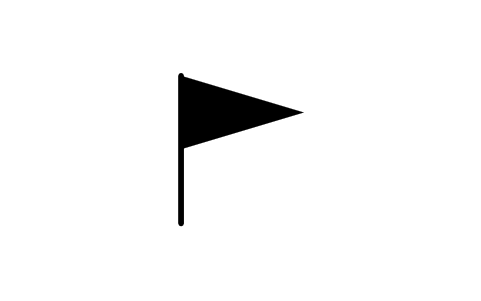

 現場焊 | WLA_SUP_FIELD_WELD | 1 |
裝置明細表
每個放置的符號一行，從圖中塊的屬性讀出：圖紙上顯示的內容，以及已經填好但不顯示的明細表屬性。BlockSync 可以從你自己的圖紙裡匯出同樣的屬性。
| 位號 | 說明 | 圖紙上顯示 | 已填寫，不顯示 |
|---|---|---|---|
| W1 | <- 角焊縫，箭頭側WLA_L_FILLET_ARROW | SIZE = 5 | PROCESS = GMAWSPECIFICATION = AWS D1.1FILLER = ER70S-6WPS_NO = WPS-001POSITION = 2FJOINT_TYPE = T-jointMATERIAL = ASTM A36 / A500 Gr BNDE = VT |
| W2 | <- V 形，箭頭側WLA_L_V_ARROW | SIZE = 6 | PROCESS = GMAWSPECIFICATION = AWS D1.1FILLER = ER70S-6WPS_NO = WPS-001POSITION = 1GMATERIAL = ASTM A36 / A500 Gr BNDE = VT |
| W3 | -> 雙面角焊縫WLA_R_DOUBLE_FILLET | SIZE = 5 | PROCESS = GMAWSPECIFICATION = AWS D1.1FILLER = ER70S-6WPS_NO = WPS-001POSITION = 2FJOINT_TYPE = T-jointMATERIAL = ASTM A36 / A500 Gr BNDE = VT |
| W4 | -> 雙面角焊縫WLA_R_DOUBLE_FILLET | SIZE = 4 | PROCESS = GMAWSPECIFICATION = AWS D1.1FILLER = ER70S-6WPS_NO = WPS-001POSITION = 2FJOINT_TYPE = T-jointMATERIAL = ASTM A36 / A500 Gr BNDE = VT |
每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。
