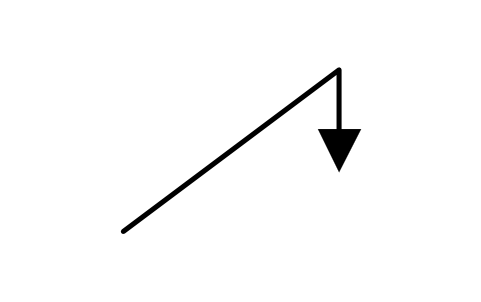

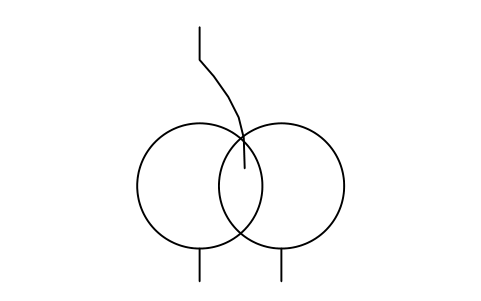

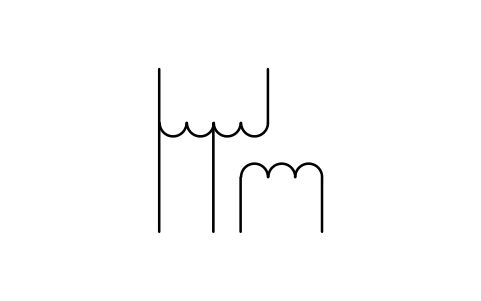

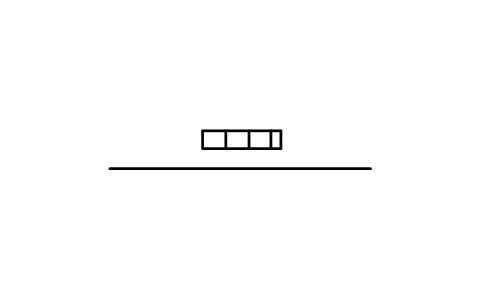

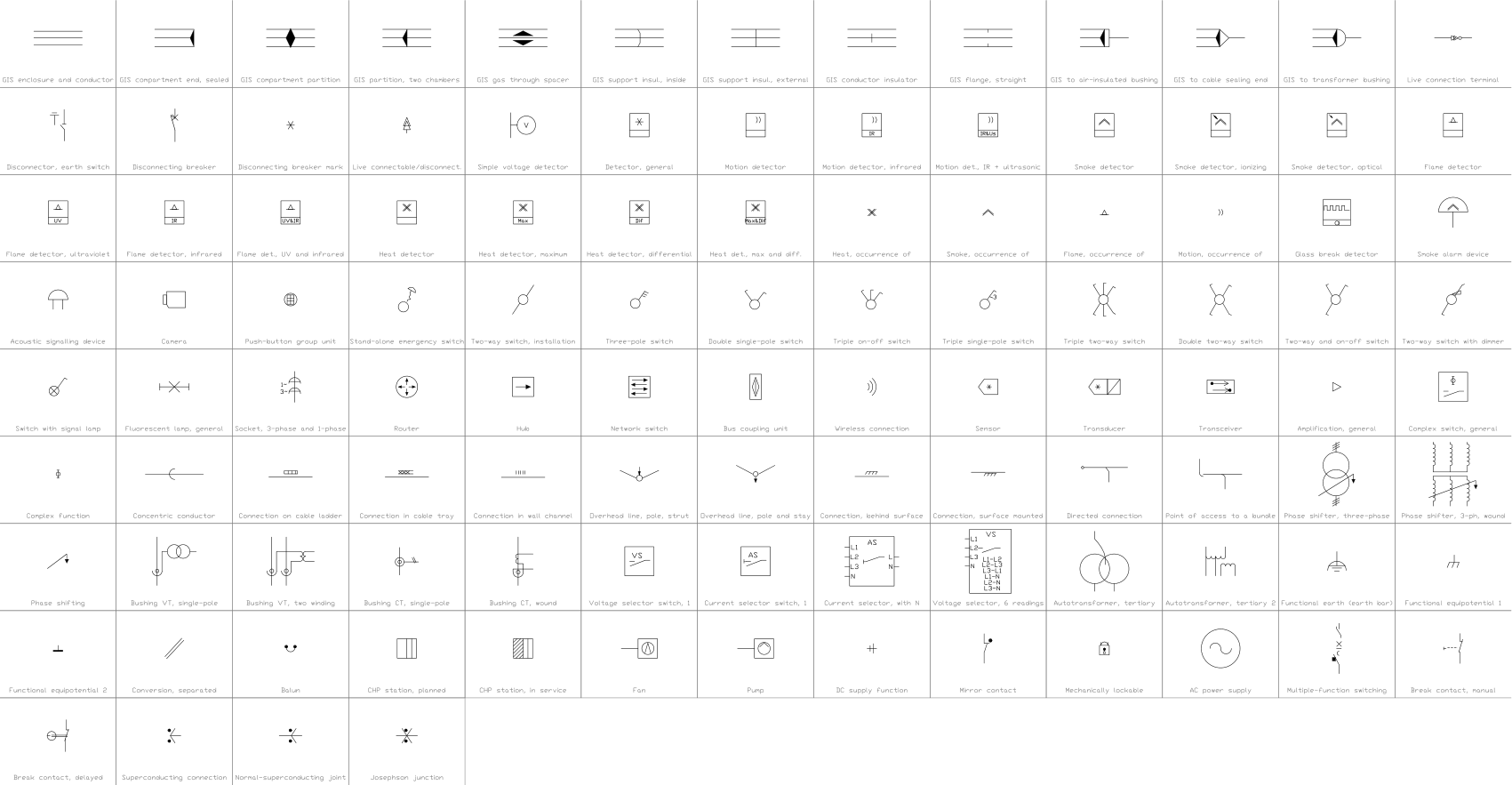

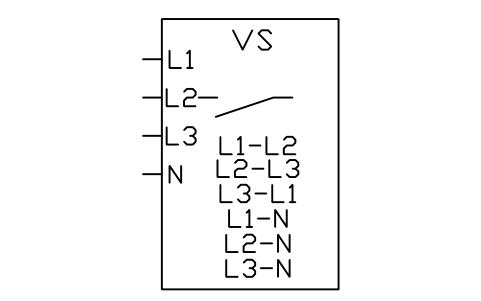

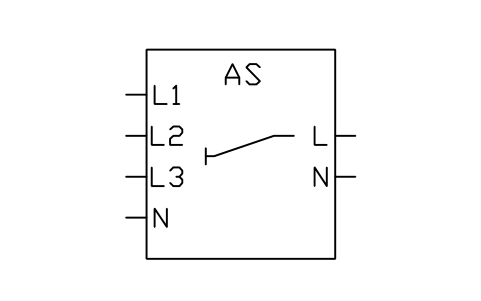

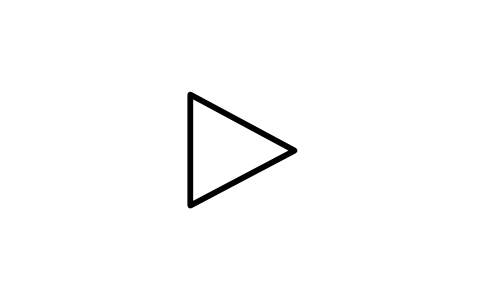

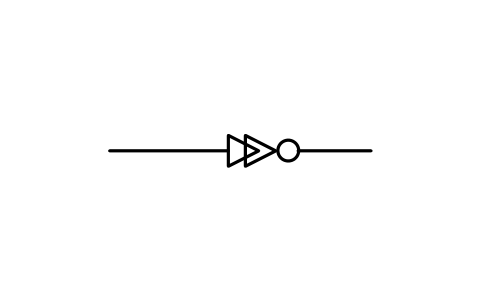

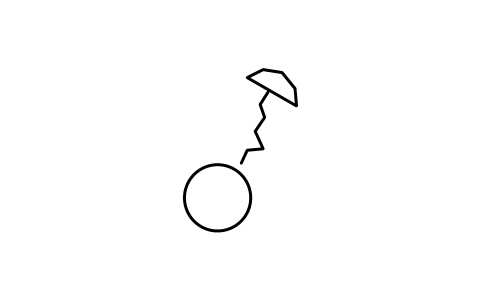

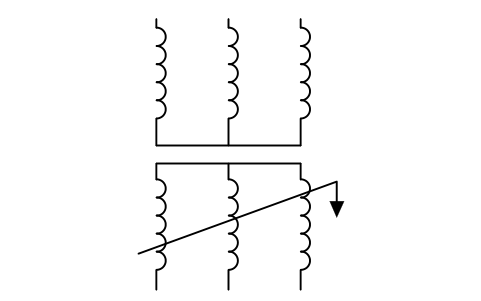

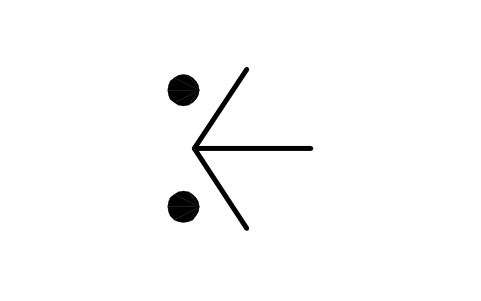

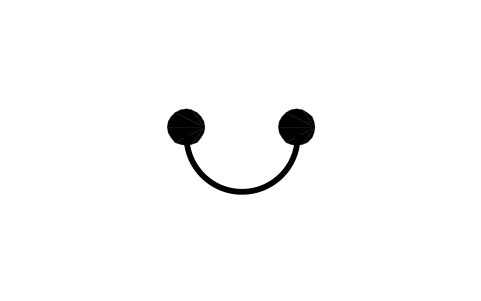

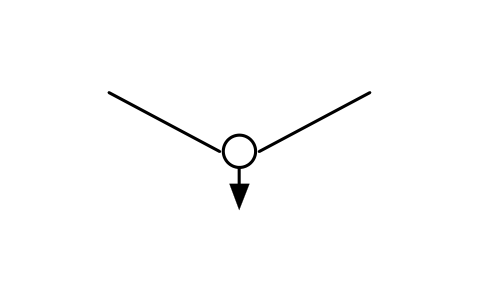

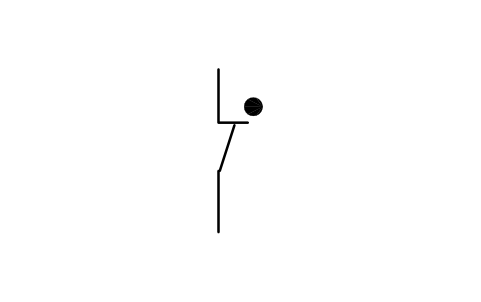

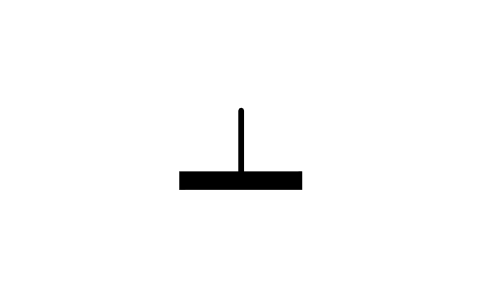

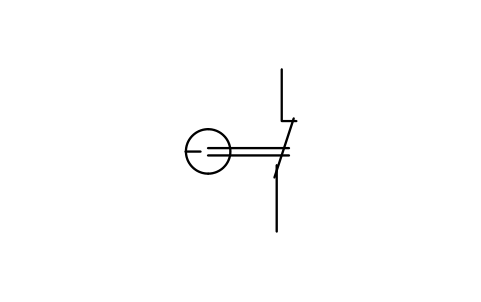

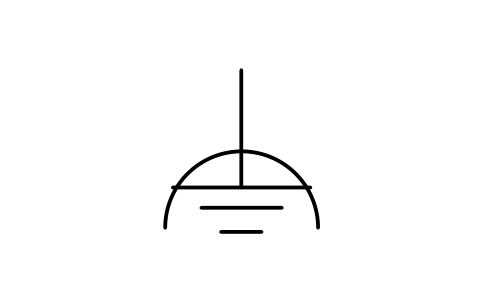

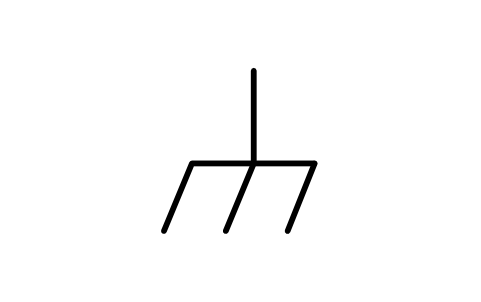

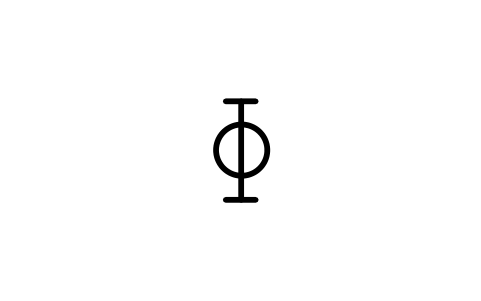

免費 AutoCAD 氣體絕緣開關設備、警報偵測和安裝器件符號庫（DWG），IEC 60617 風格

關於 IEC 60617

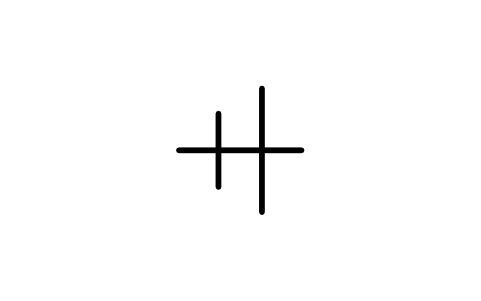

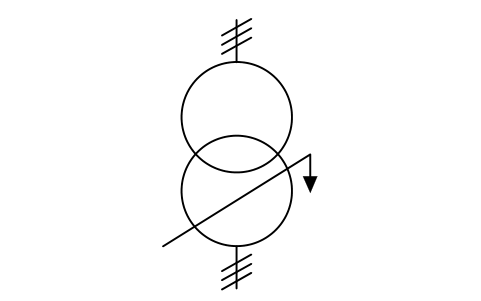

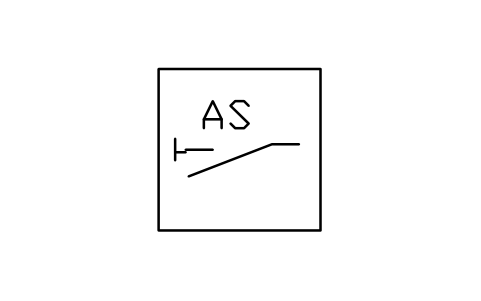

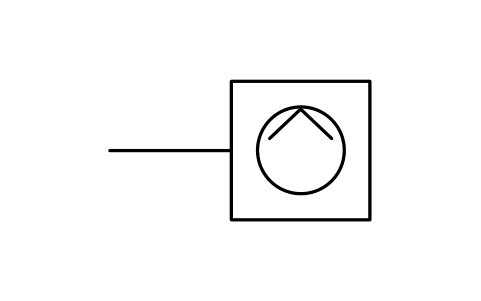

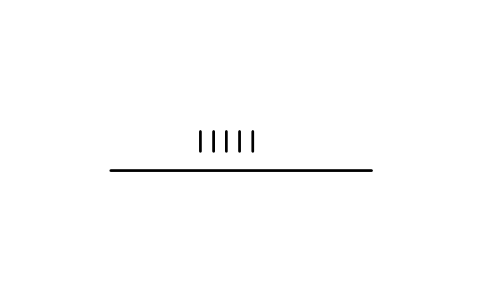

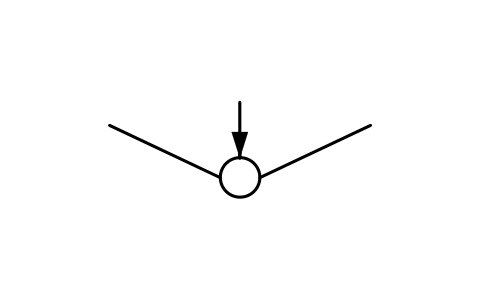

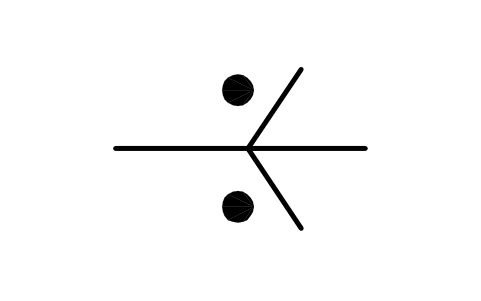

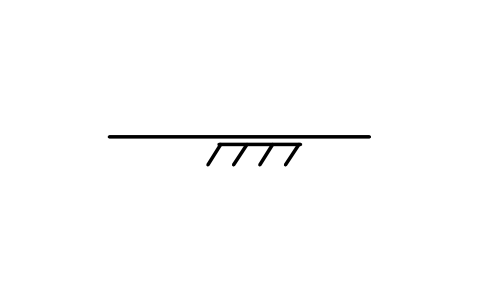

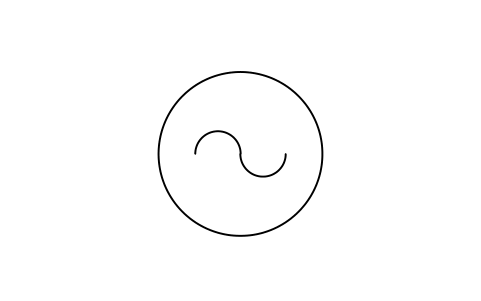

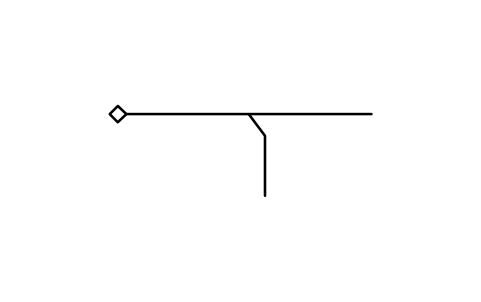

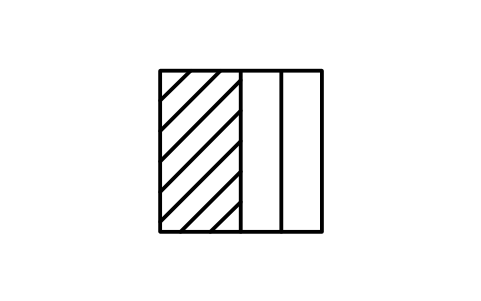

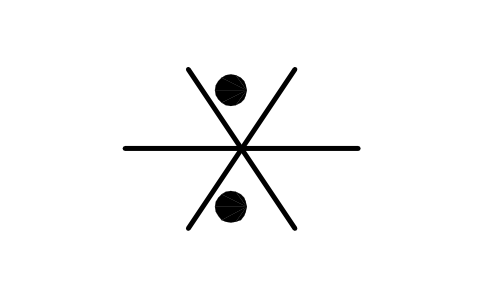

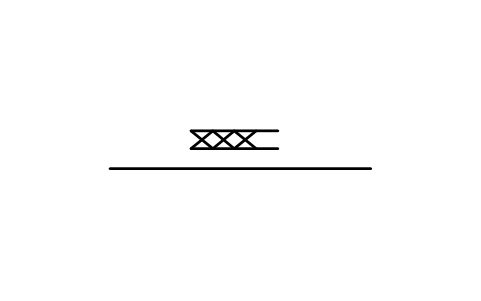

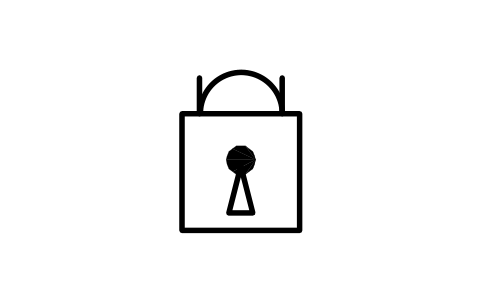

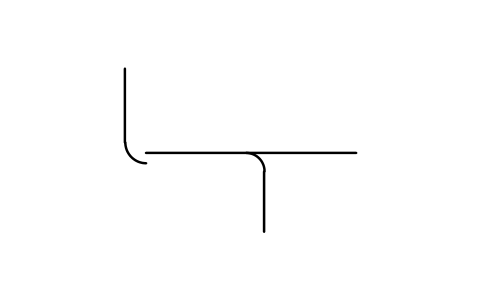

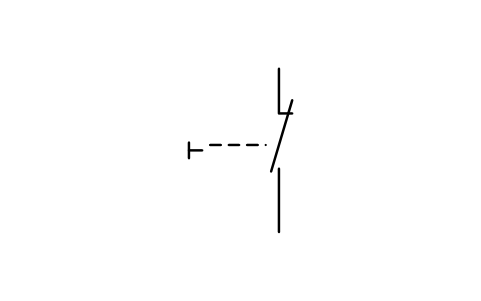

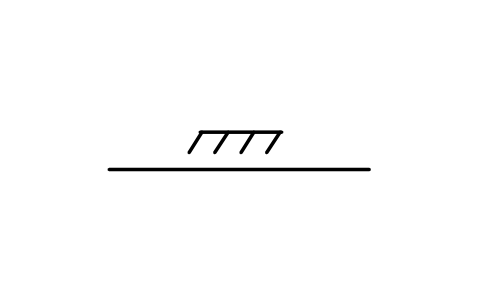

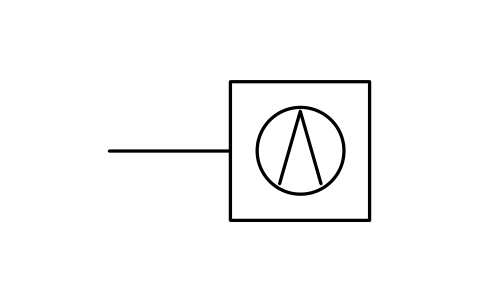

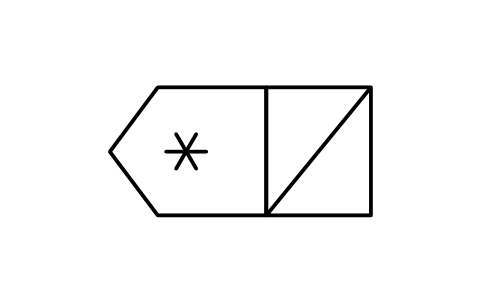

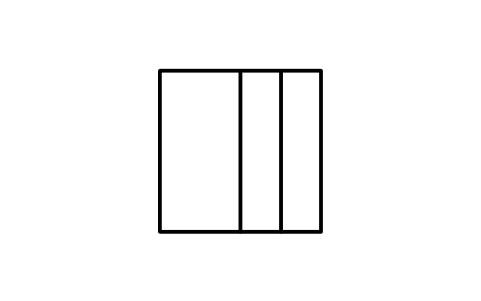

IEC 60617 是圖形符號的國際標準，分為很多部分。這個庫收錄標準資料庫裡沒有部分編號、在現行版本中新增、本站其他 IEC 60617 庫裡沒有的圖形，依標準的資料庫繪製。

這些符號是我們依標準圖形自己繪製的，不是從標準中複製的，這個庫也沒有經過認證。決定使用某個符號之前，請對照標準、貴公司的標準或客戶的圖例核對。

常見問題

常用的開關、插座和燈具在哪裡？

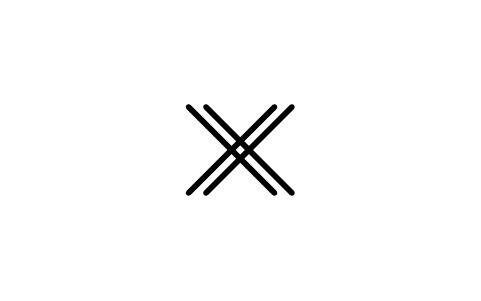

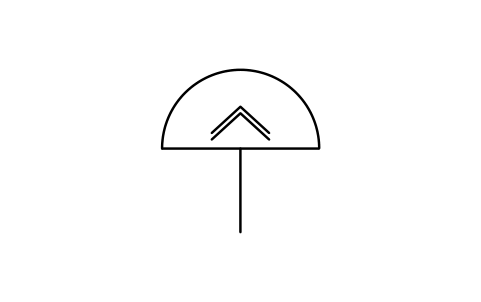

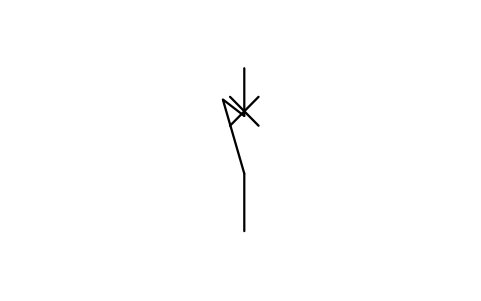

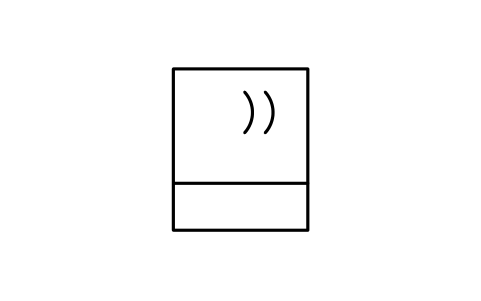

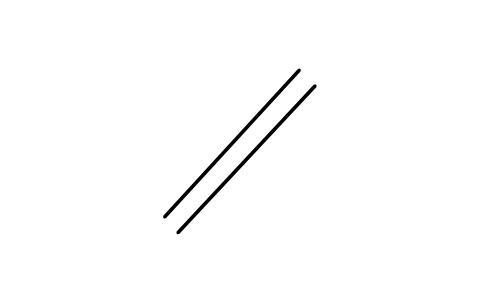

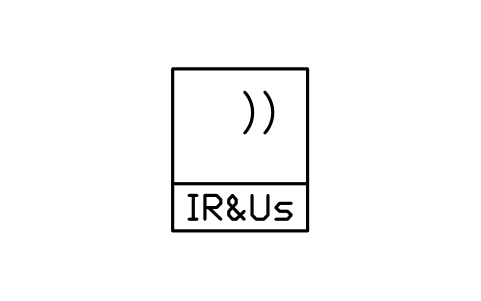

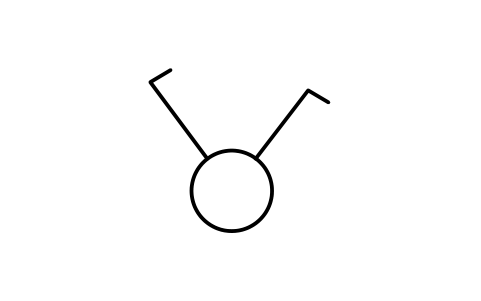

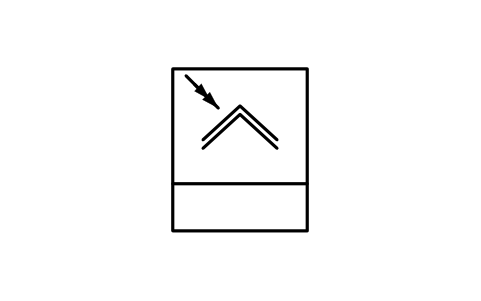

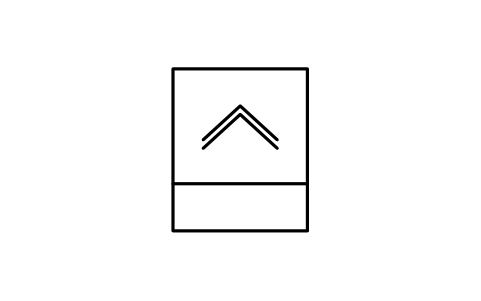

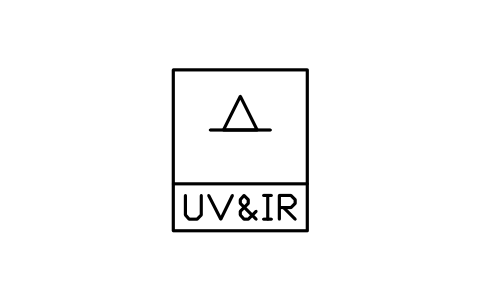

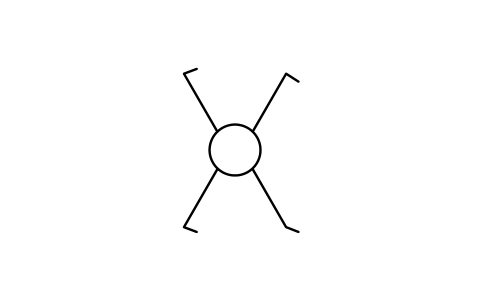

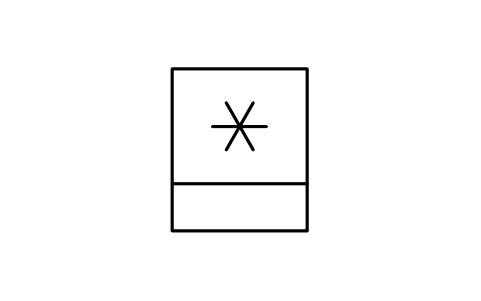

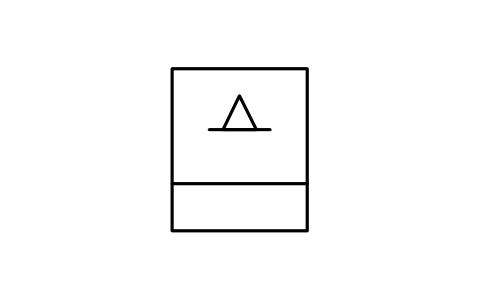

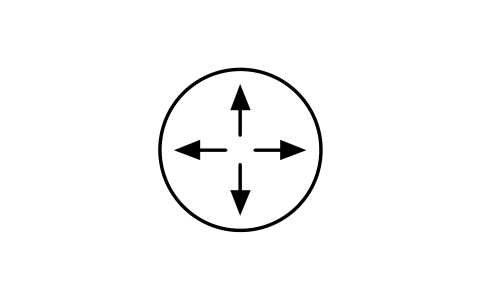

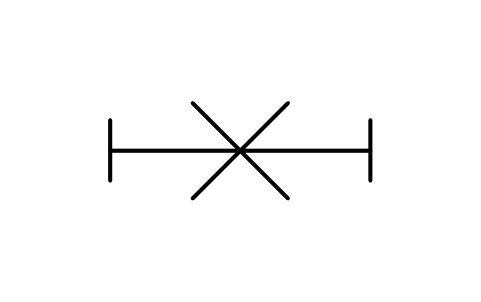

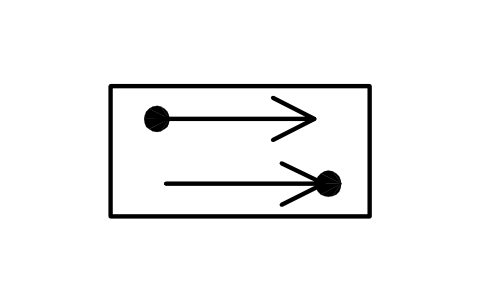

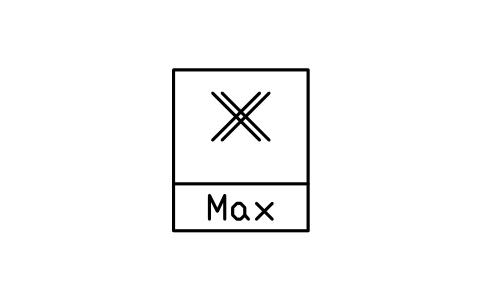

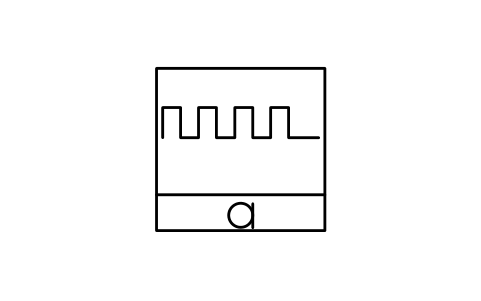

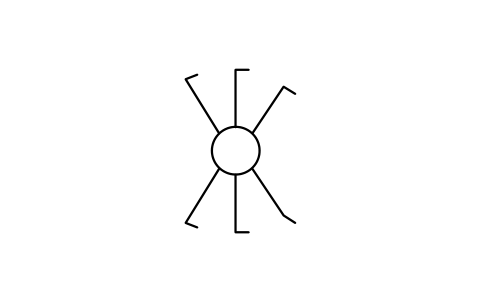

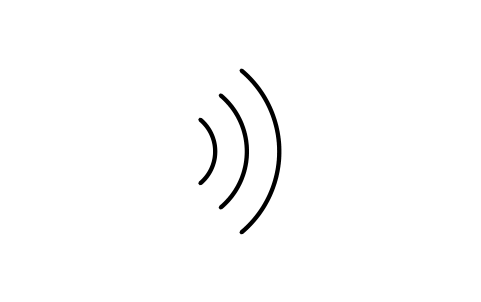

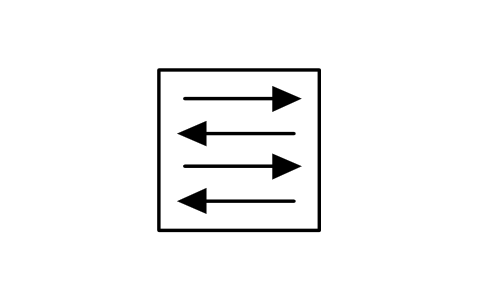

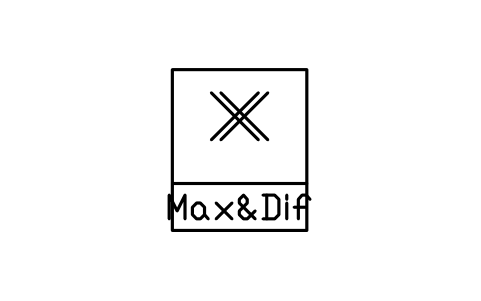

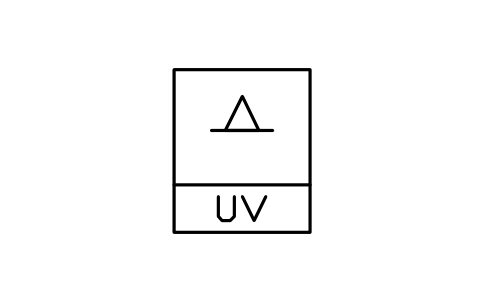

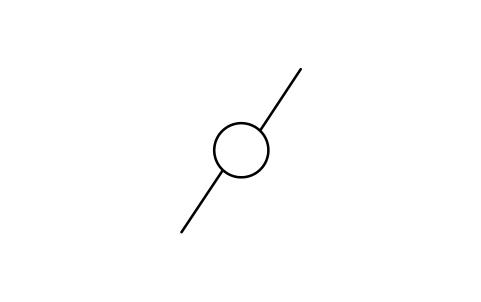

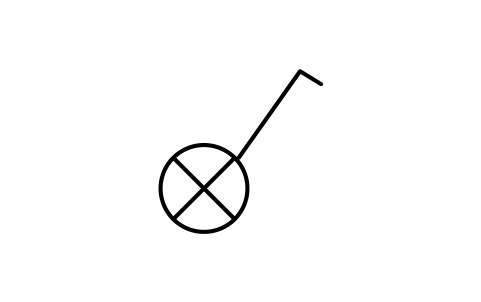

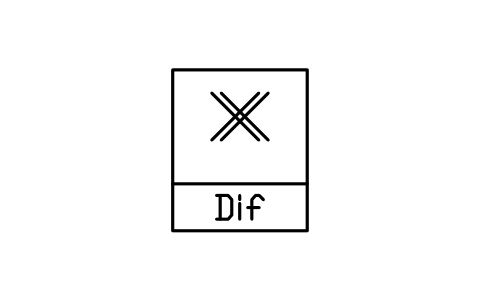

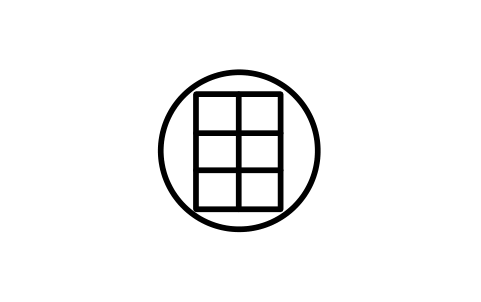

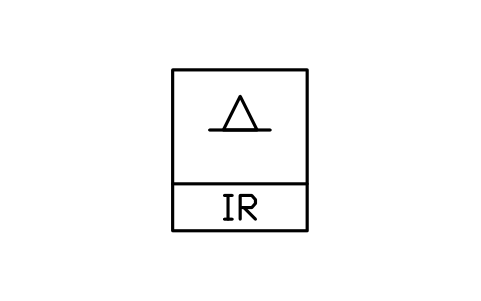

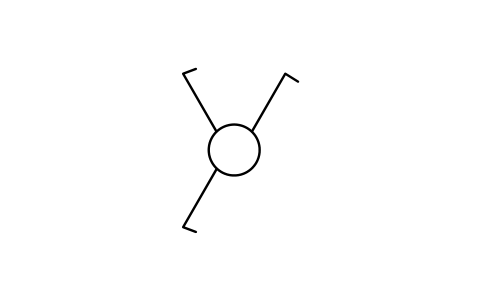

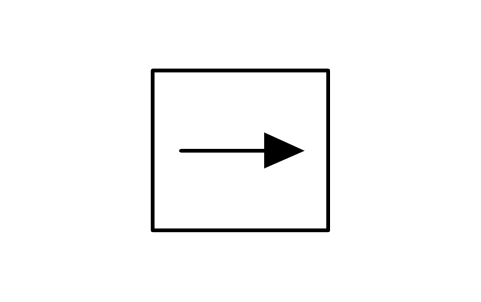

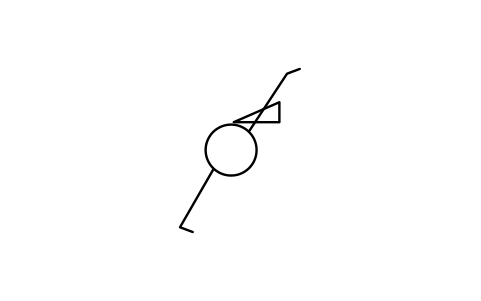

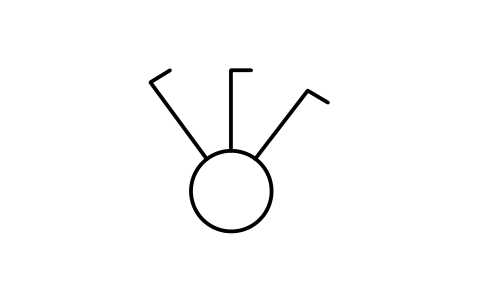

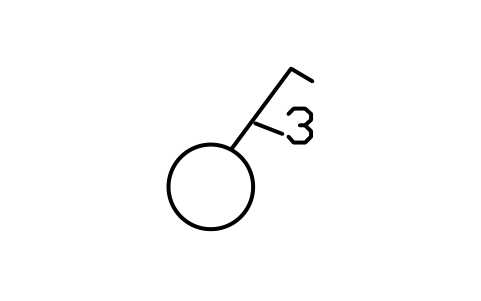

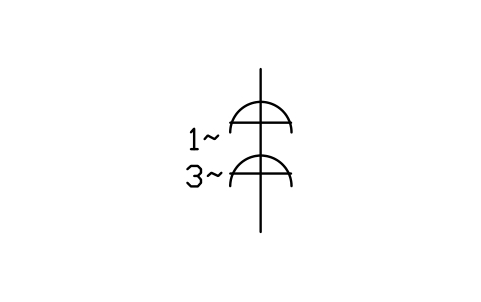

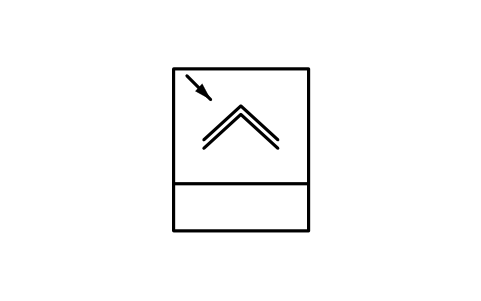

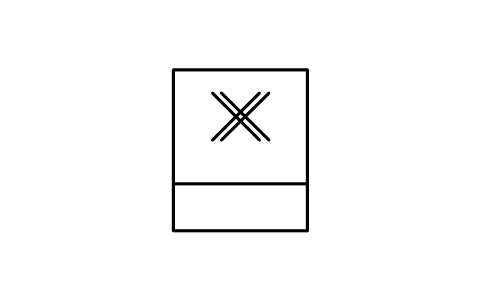

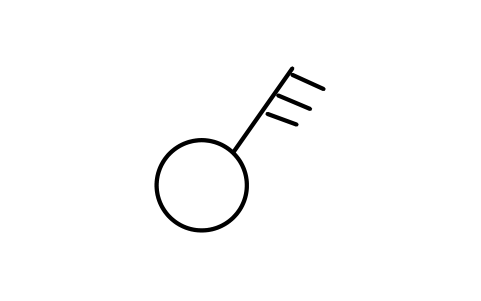

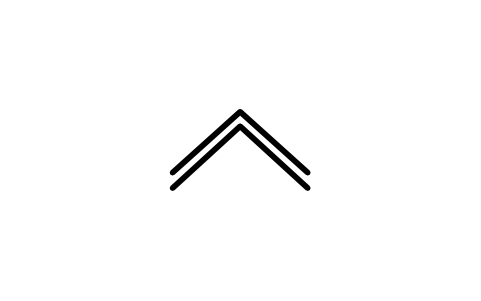

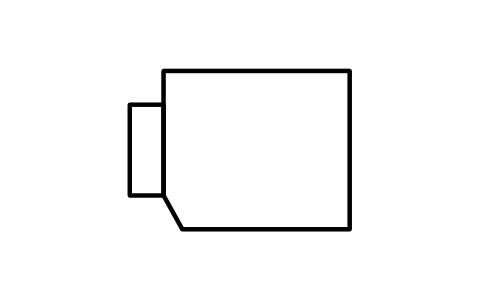

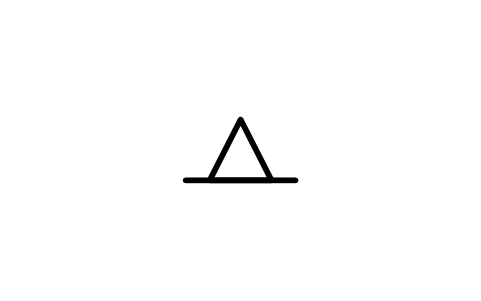

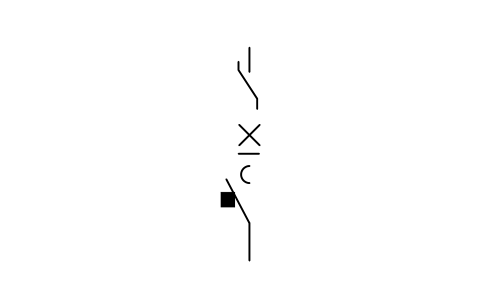

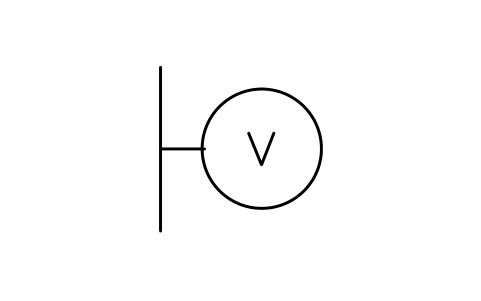

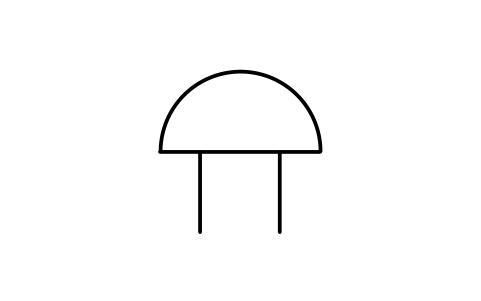

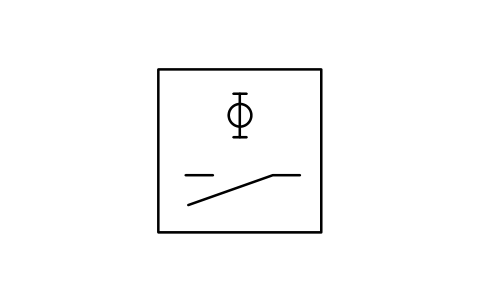

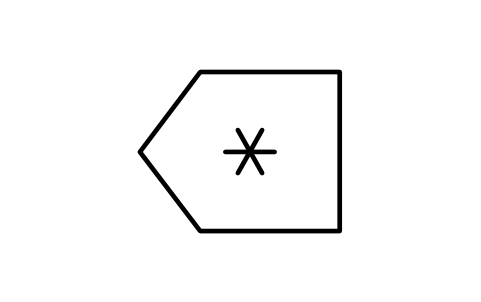

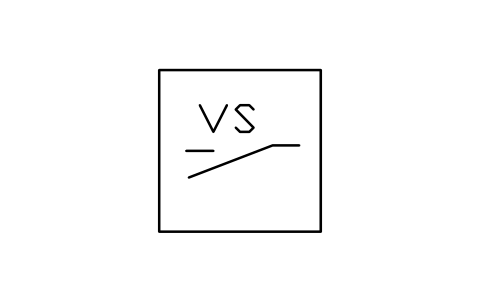

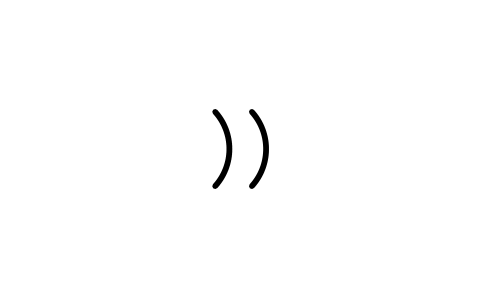

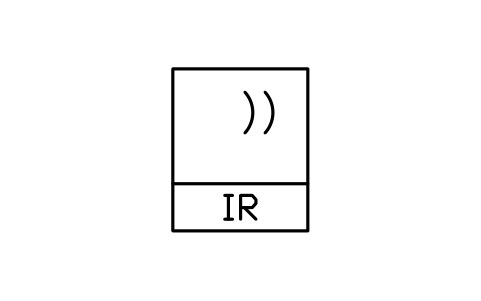

安裝圖裡常用的開關、按鈕、插座和燈位在「常用電氣符號（IEC 60617）」庫裡。這個庫補充較新的：多聯和調光開關、單相與三相插座、偵測器、警報和網路設備。

IEC 60617 的其他符號在哪裡？

這個標準分布在本站的幾個庫裡：常用電氣符號、電力系統單線圖、半導體和電子管、二進位邏輯元件、邏輯功能和類比、電話和聲音、電信傳輸、繼電器與保護、電機與儀表，以及匯流排槽與有線電視。每個庫的頁面都列出了其餘的庫。

可以用在商業專案裡嗎？

可以。可免費用於你自己的專案並可修改，包括商業專案。按現狀提供，不作任何擔保。

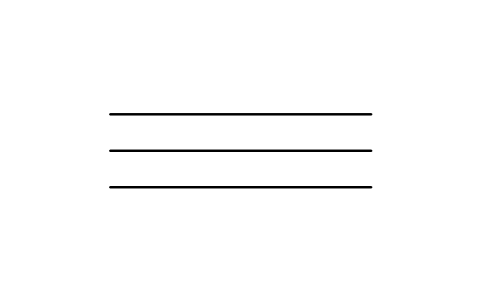

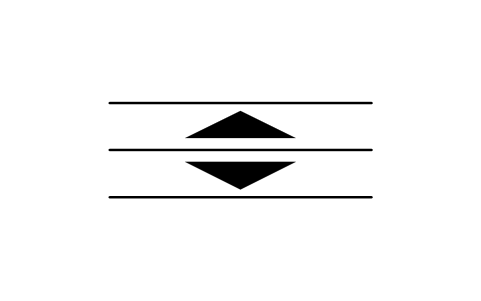

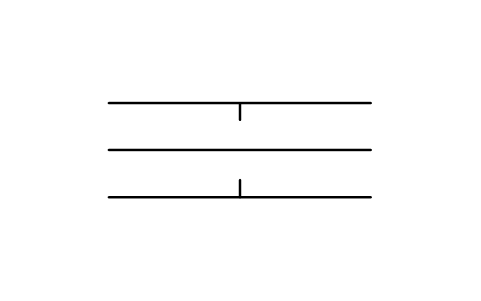

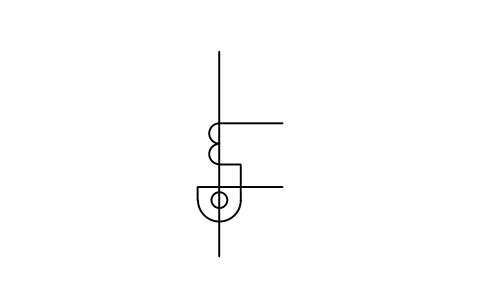

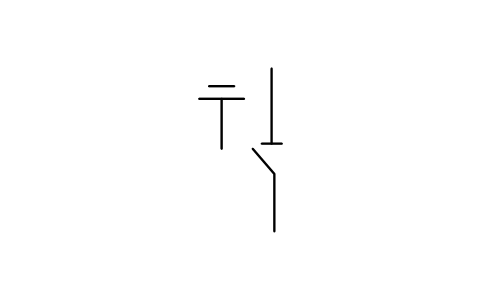

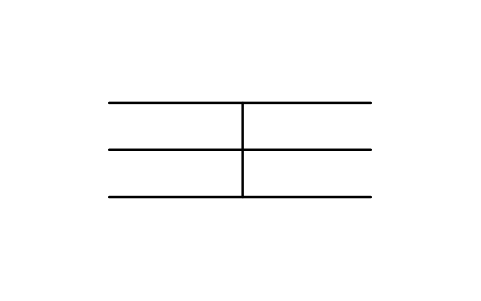

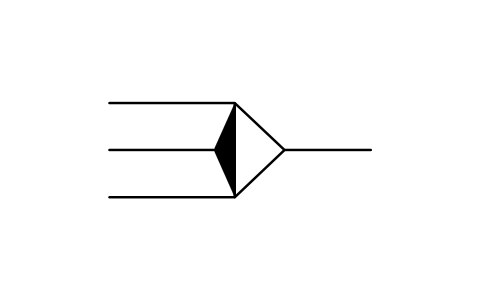

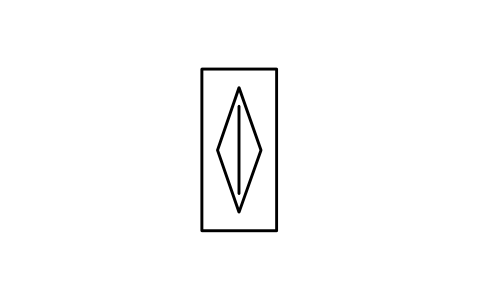

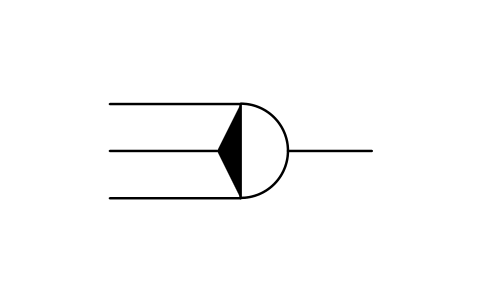

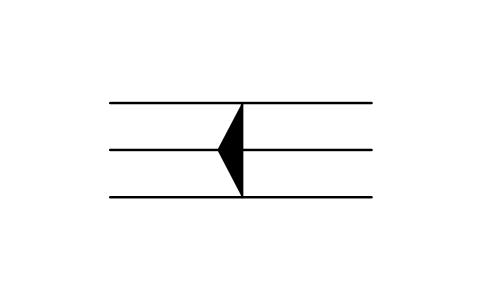

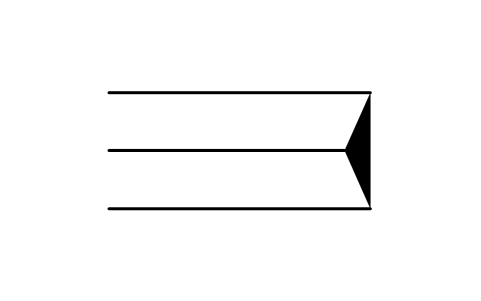

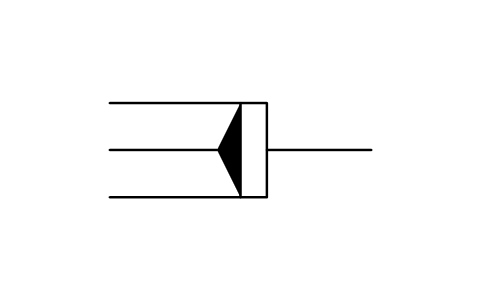

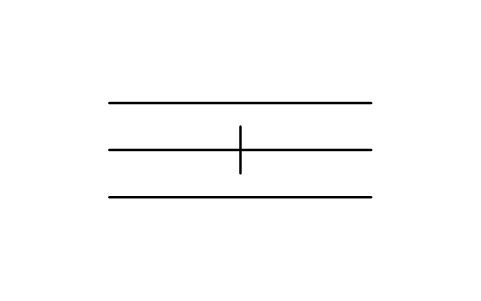

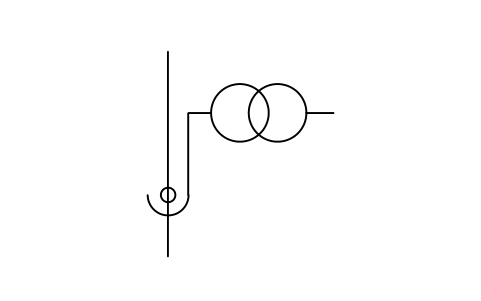

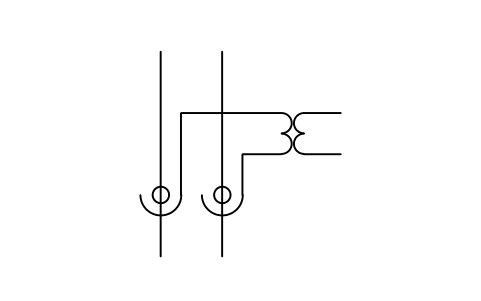

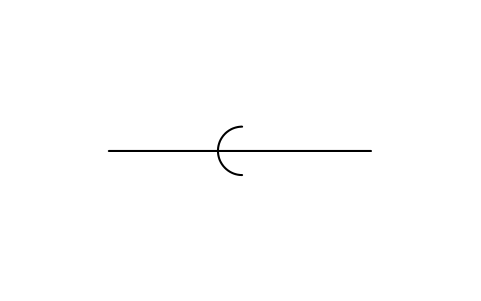

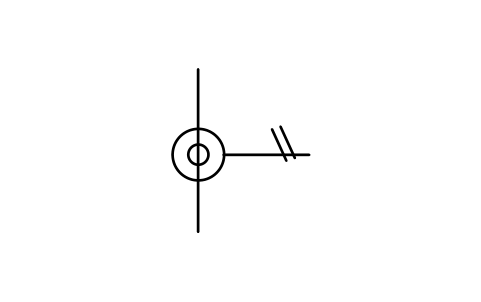

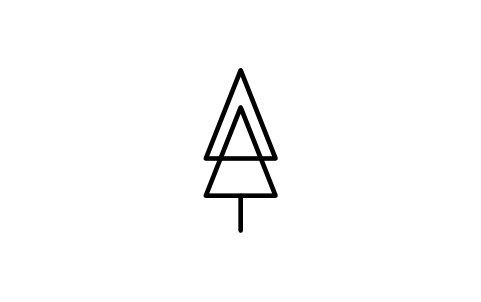

氣體絕緣開關設備的符號帶外殼線嗎？

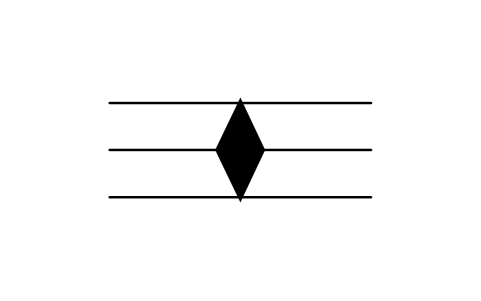

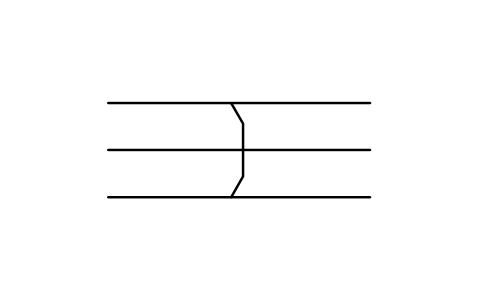

帶。標準裡外殼和導體是作為背景線畫的；每個圖塊把外殼和導體畫成同樣長度的普通線，讓符號單獨也能看懂。依你的線路修剪或延長即可。

可以修改符號或增加屬性嗎？

可以。開啟 DWG，用 BEDIT 編輯圖塊，修改或增加屬性，然後儲存。要更新已經含有該圖塊的圖面，可以執行 ATTSYNC 或替換該圖塊。請先備份：如果隨意使用 ATTSYNC，屬性值可能遺失。

在哪裡可以找到 AutoCAD 用的整套現成符號？

AutoCAD 內建的只有少量範例圖塊，完整的符號需要從符號庫取得。下載本頁的 ZIP，開啟其中的 DWG，每個符號都是一個圖塊。用 INSERT 指令插入（圖塊選項板的「程式庫」索引標籤裡選這個 DWG），或從 DesignCenter（ADCENTER）拖進圖面。也可以只下載單一符號。
