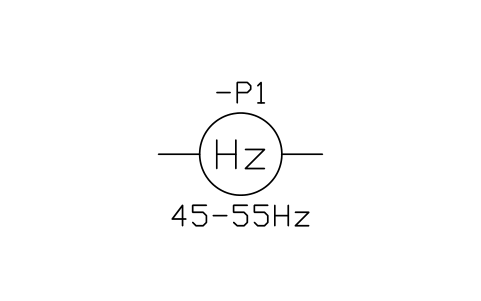

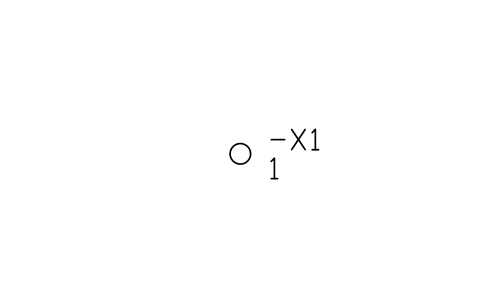

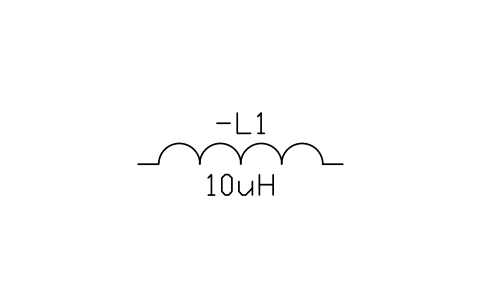

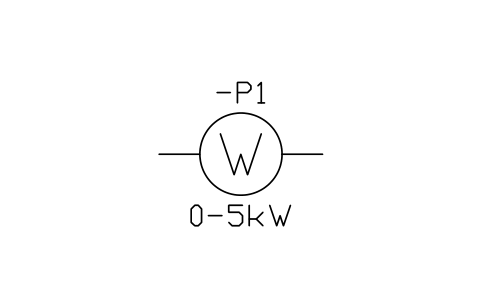

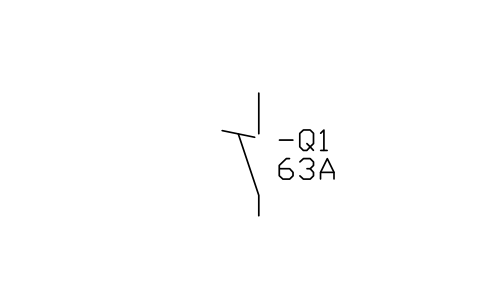

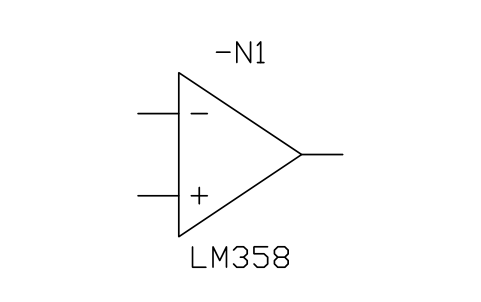

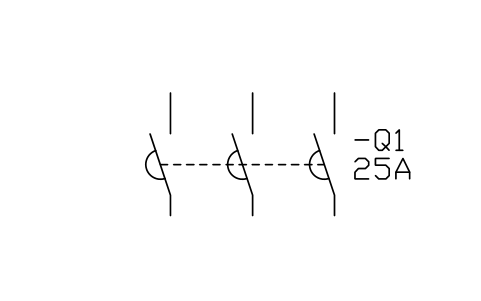

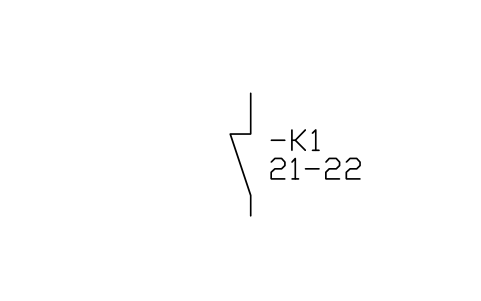

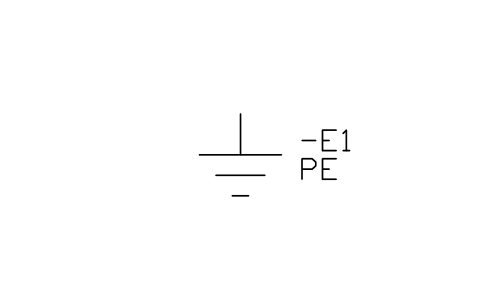

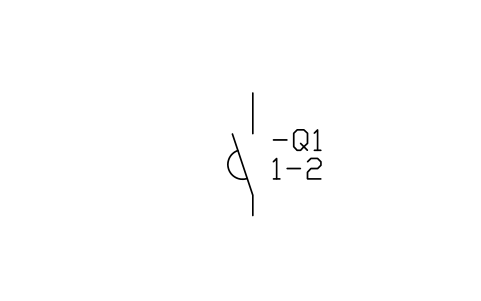

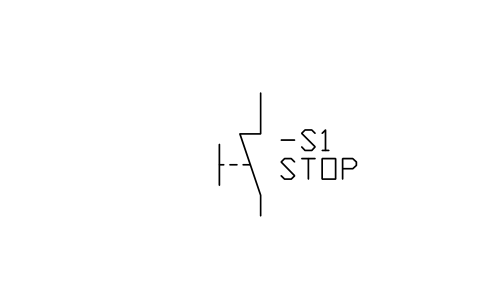

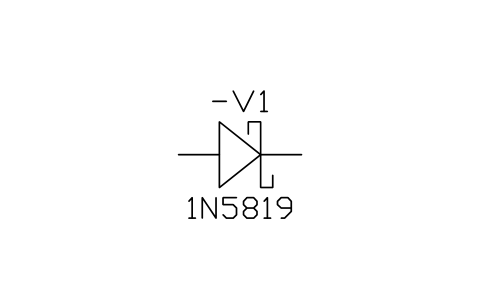

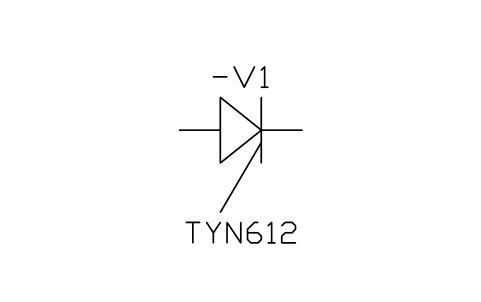

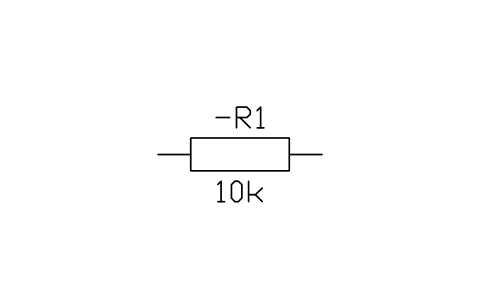

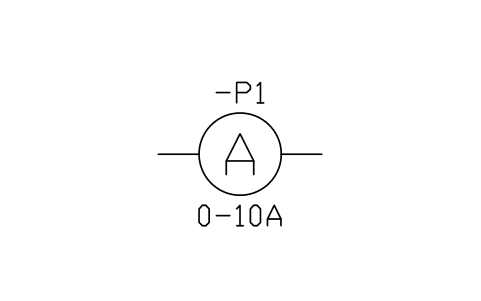

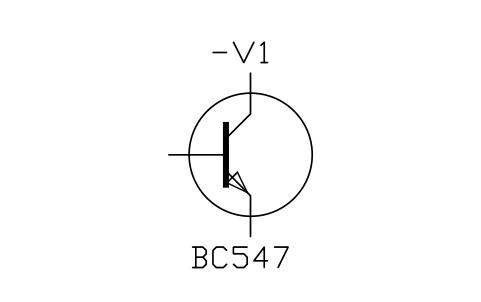

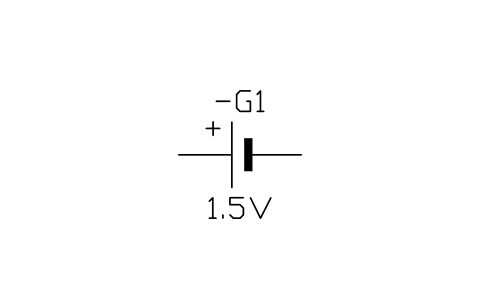

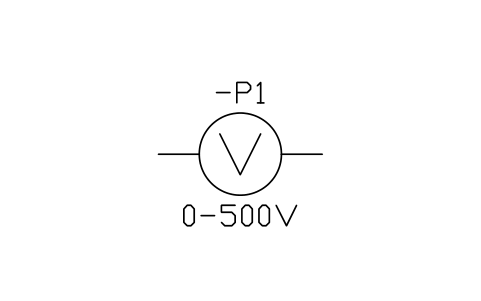

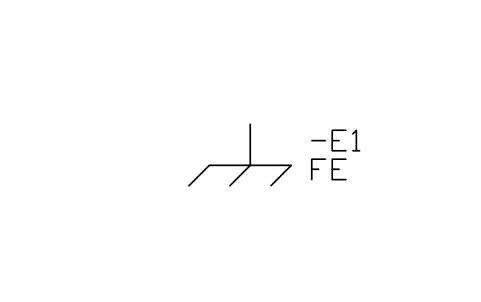

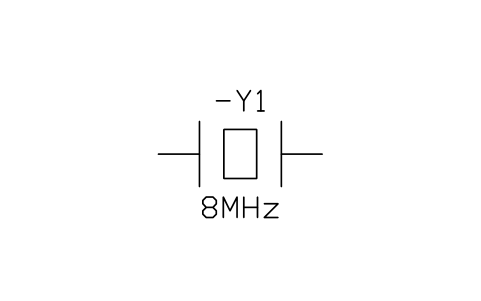

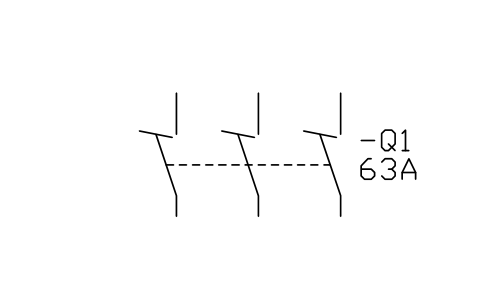

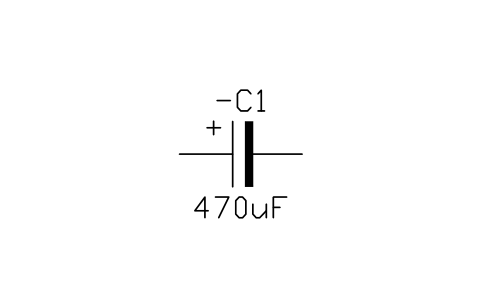

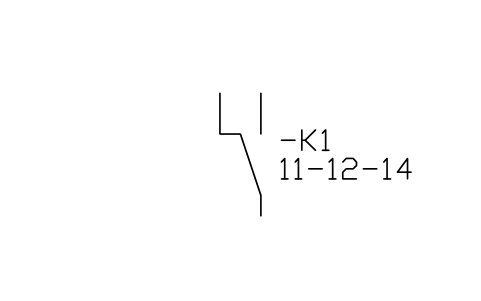

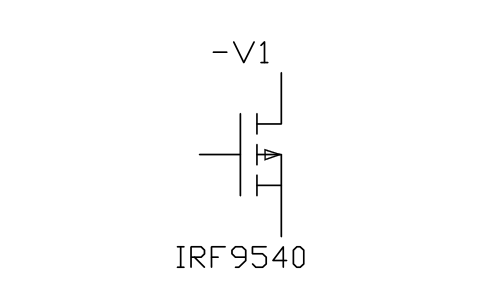

免費的 AutoCAD 電氣符號（DWG），IEC 60617 風格

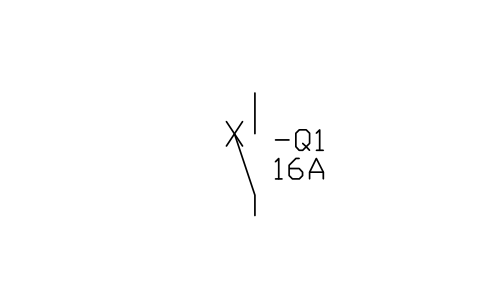

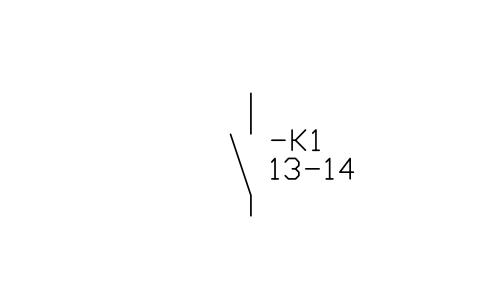

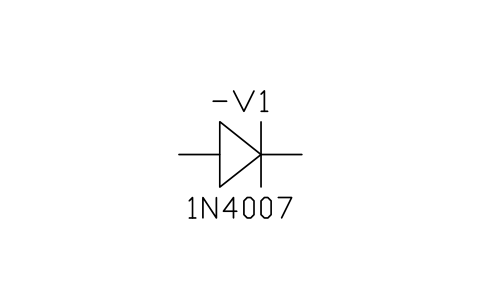

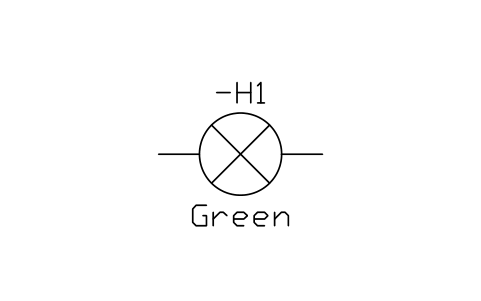

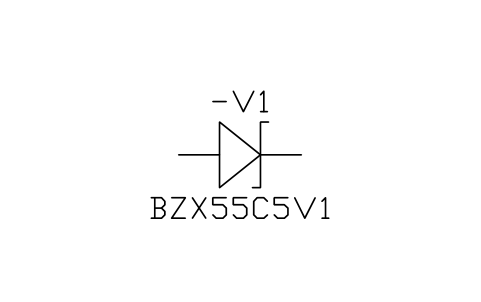

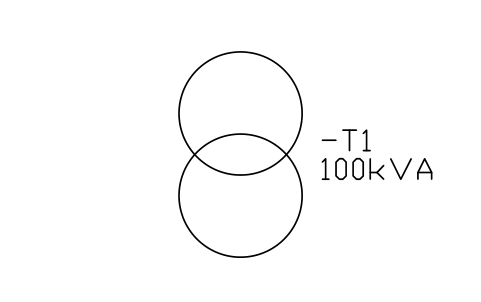

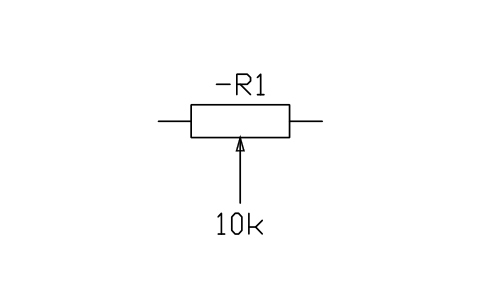

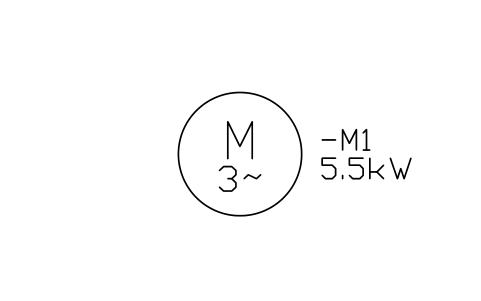

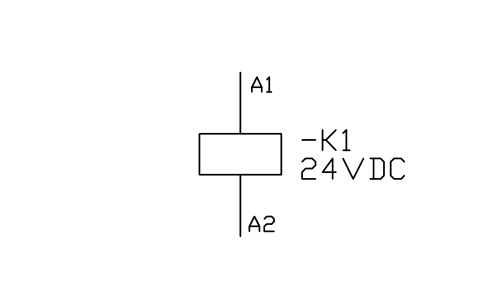

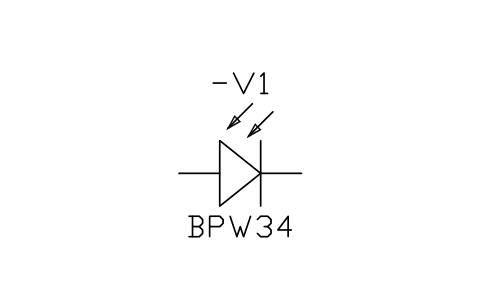

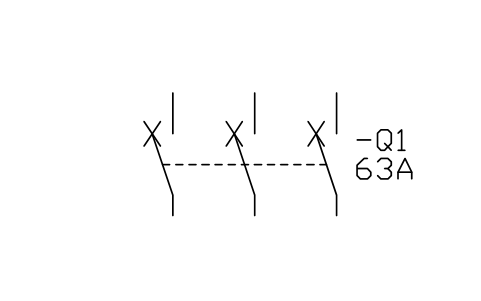

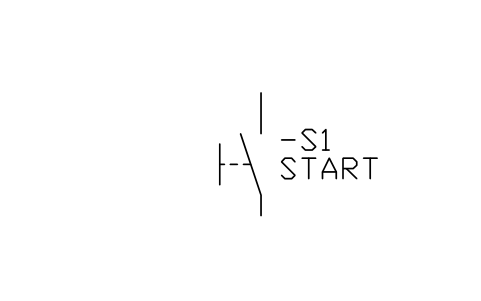

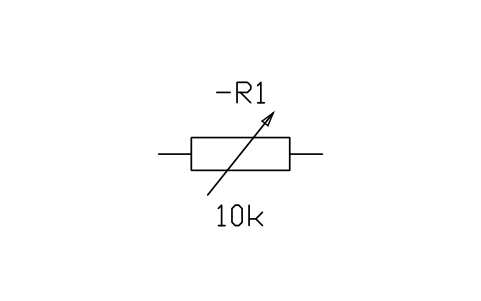

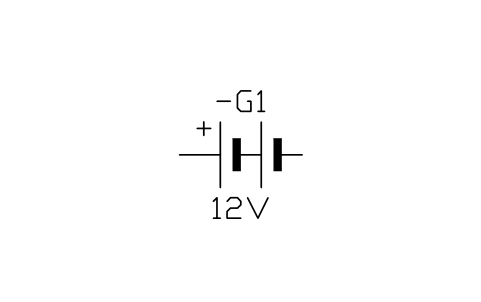

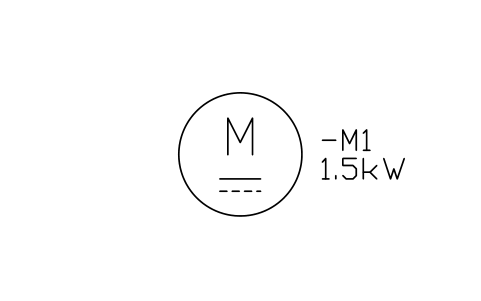

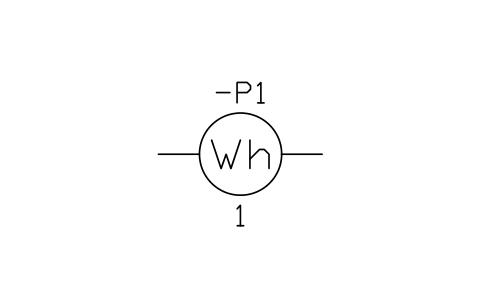

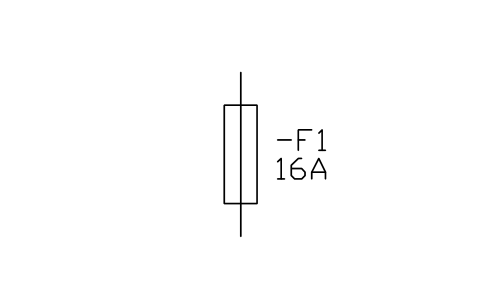

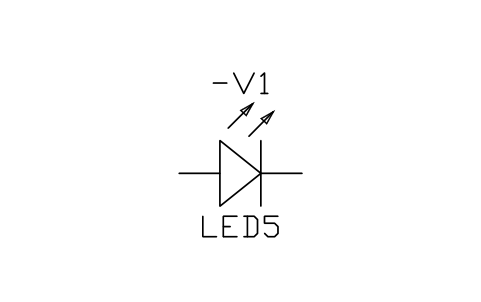

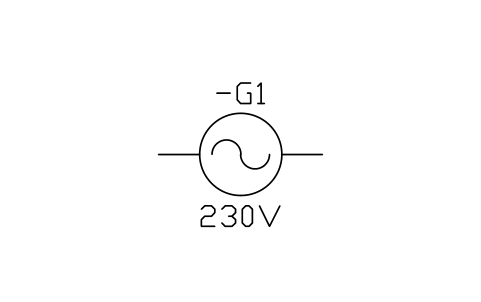

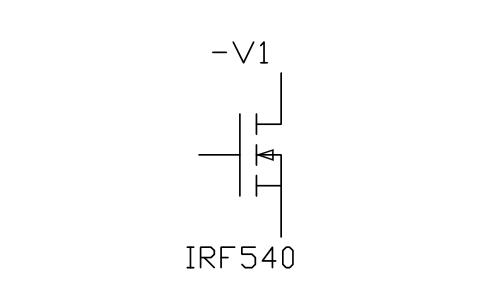

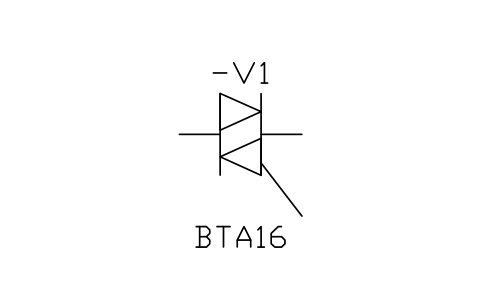

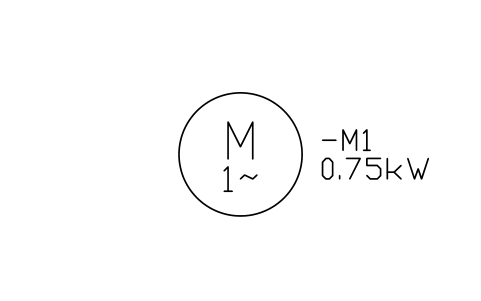

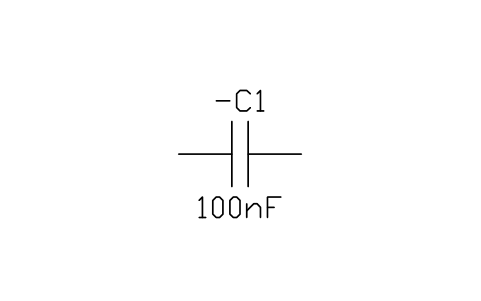

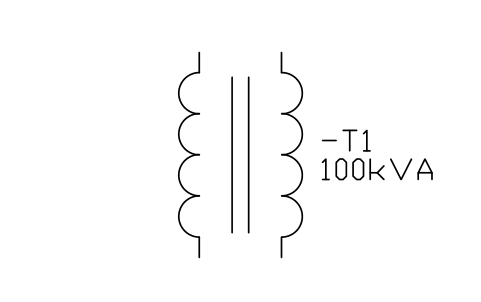

關於 IEC 60617

IEC 60617 是電氣圖圖形符號的國際標準。在歐洲是 EN 60617，在日本是 JIS C 0617，在中國是 GB/T 4728，所以基本形狀在大多數國家都是一樣的。低壓圖和高壓圖用同一套符號。

這些符號是按該標準常見的畫法繪製的，不是從有授權的 IEC 資料庫裡複製的，這個符號庫也沒有針對任何標準做過認證。如果你的客戶或公司要求嚴格符合標準，請用你手上的標準逐個核對形狀。

常見問題

這些符號符合 IEC 60617 嗎？

它們是按 IEC 60617 常見的畫法繪製的，但沒有逐條核對，也沒有認證。標準本身和它的符號資料庫是付費產品，我們沒有複製。如果需要嚴格符合，請拿你手上的標準核對形狀。

可以用在商業專案裡嗎？

可以。可免費用於你自己的專案並可修改，包括商業專案。按現狀提供，不作任何擔保。

為什麼端子在 5 mm 網格上？

為了讓符號之間沒有縫隙地連線。把捕捉設成 5 mm，任意兩個符號的端子端點都落在同一個網格點上，它們之間的導線用簡單的捕捉就能畫出來。每個圖塊的插入點都是端子 1。

哪些軟體能開啟這個檔案？

DWG 儲存為 AutoCAD 2018 格式，在 AutoCAD 裡測試過。其他能讀 DWG 2018 格式的軟體應該也能開啟，因為圖塊裡只有標準物件，但我們沒有測試過。

可以加自己的符號或屬性嗎？

可以。開啟 DWG，用 BEDIT 編輯圖塊，修改或增加屬性，然後儲存。要更新已經含有該圖塊的圖面，可以執行 ATTSYNC 或替換該圖塊。請先備份：如果隨意使用 ATTSYNC，屬性值可能遺失。
