這張圖能用在真實專案裡嗎？

作為佈局和圖層的起點可以。圖上的額定值、整定值和電纜規格都是虛構的，用於設計或施工之前必須按你的專案核對並修改。

圖層為什麼有顏色？

顏色和線寬跟著圖層走：主電路是紅色粗線，控制是青色，訊號是綠色。ZIP 裡的列印樣式表會把所有顏色列印成黑色並保留線寬，所以也可以黑白出圖。

哪些 CAD 軟體能開啟？

樣圖和樣板都是 AutoCAD 2018 格式，AutoCAD 2018 及以後的版本可以開啟，其他能讀這種格式的 CAD 軟體也可以。瀏覽器檢視器不需要安裝任何東西。

電機控制原理圖：樣圖 DWG 和電氣樣板

ISO A3 圖幅上的完整電機控制圖，共有八種畫法：四種經典起動方式（直接起動、正反轉、星三角、軟起動），以及四張更復雜的圖：帶安全轉矩關斷、速度給定和電機熱敏電阻的變頻器，帶旁路和互鎖的變頻器，帶制動器和制動電阻的起重機提升驅動，以及變極雙速電機。每張圖都把主迴路和控制迴路並排畫出，附裝置清單、資料表和填好的標題欄。所有符號都是我們 IEC 60617 電氣符號庫裡的圖塊，標籤和額定值已填好。

可免費用於自己的專案並自由修改，包括商業專案。ZIP 內含樣圖、樣板、列印樣式表和說明檔案，無需安裝任何外掛。圖中資料均為虛構，不能用於設計或施工。按現狀提供，不附帶任何保證。

直接起動

一臺 7.5 kW 電機全壓起動：主迴路有斷路器、接觸器和熱繼電器；控制迴路有停止和起動按鈕、自保持觸點，以及執行和停止指示燈。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

正反轉

7.5 kW 電機的正反轉起動器：兩個接觸器對調兩相，共用一個停止按鈕，正轉和反轉各有起動按鈕，並用互鎖觸點保證兩個接觸器不會同時吸合。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

星三角起動

15 kW 電機的星三角起動器：主接觸器、星形接觸器和三角形接觸器，六個接線端的電機，從星形切換到三角形的通電延時繼電器，並用互鎖觸點保證星形和三角形不會同時接通。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

軟起動

15 kW 電機的軟起動器：斷路器、主接觸器、用單線形式畫出並標註三相的軟起動器、熱繼電器和電機，控制迴路裡由主接觸器使能軟起動器並點亮執行燈。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

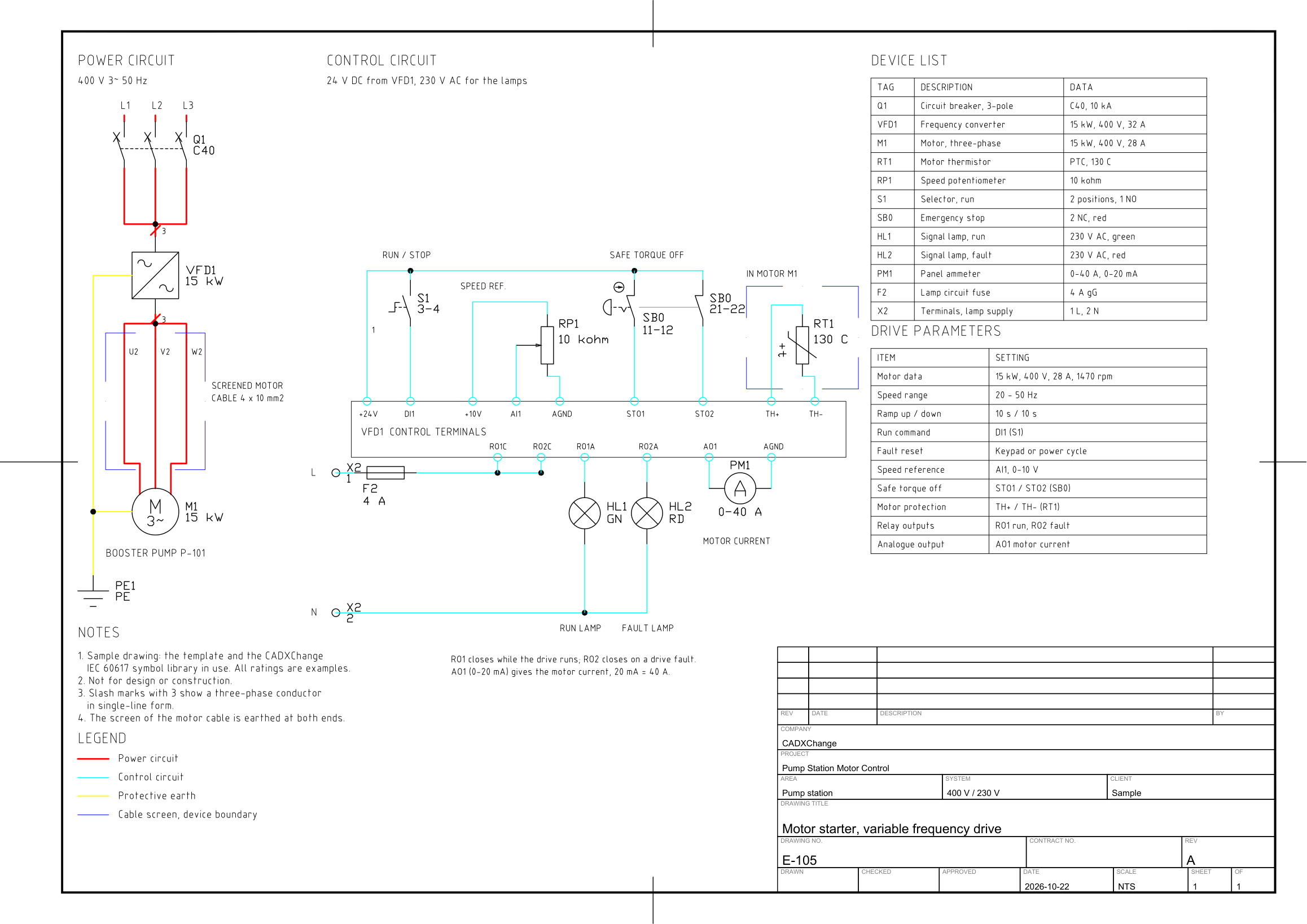

變頻器

15 kW 水泵的變頻調速：斷路器、變頻器、遮蔽電機電纜和電機，變頻器的控制端子接執行開關、速度電位器、雙通道急停（安全轉矩關斷）、電機熱敏電阻、兩路繼電器輸出指示燈和一塊電流表。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

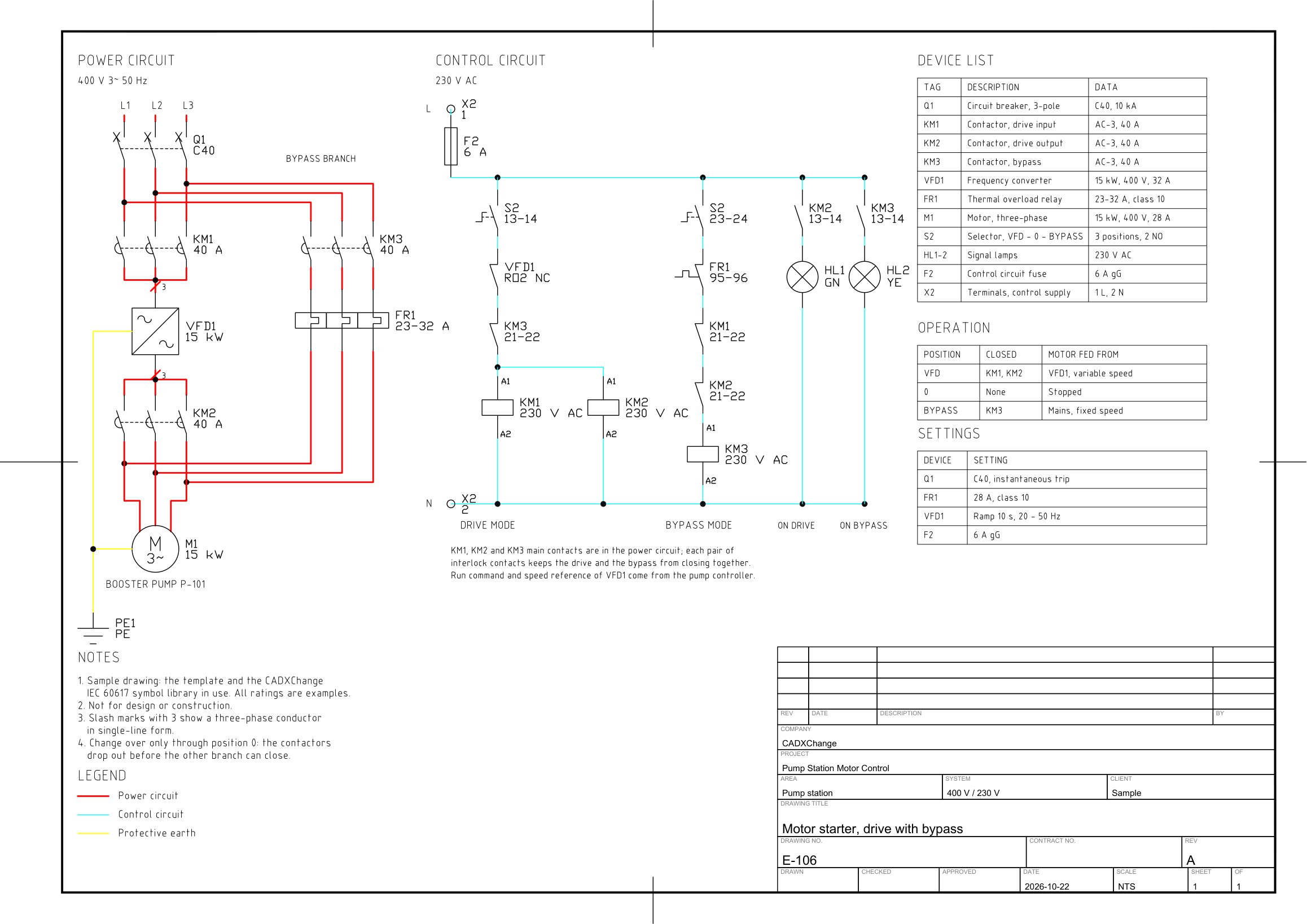

帶旁路的變頻器

帶旁路的變頻器：一路是輸入接觸器、變頻器和輸出接觸器，另一路是旁路接觸器和熱繼電器，兩路接到同一臺 15 kW 電機。三位選擇開關、互鎖觸點和變頻器故障觸點決定哪一路執行。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

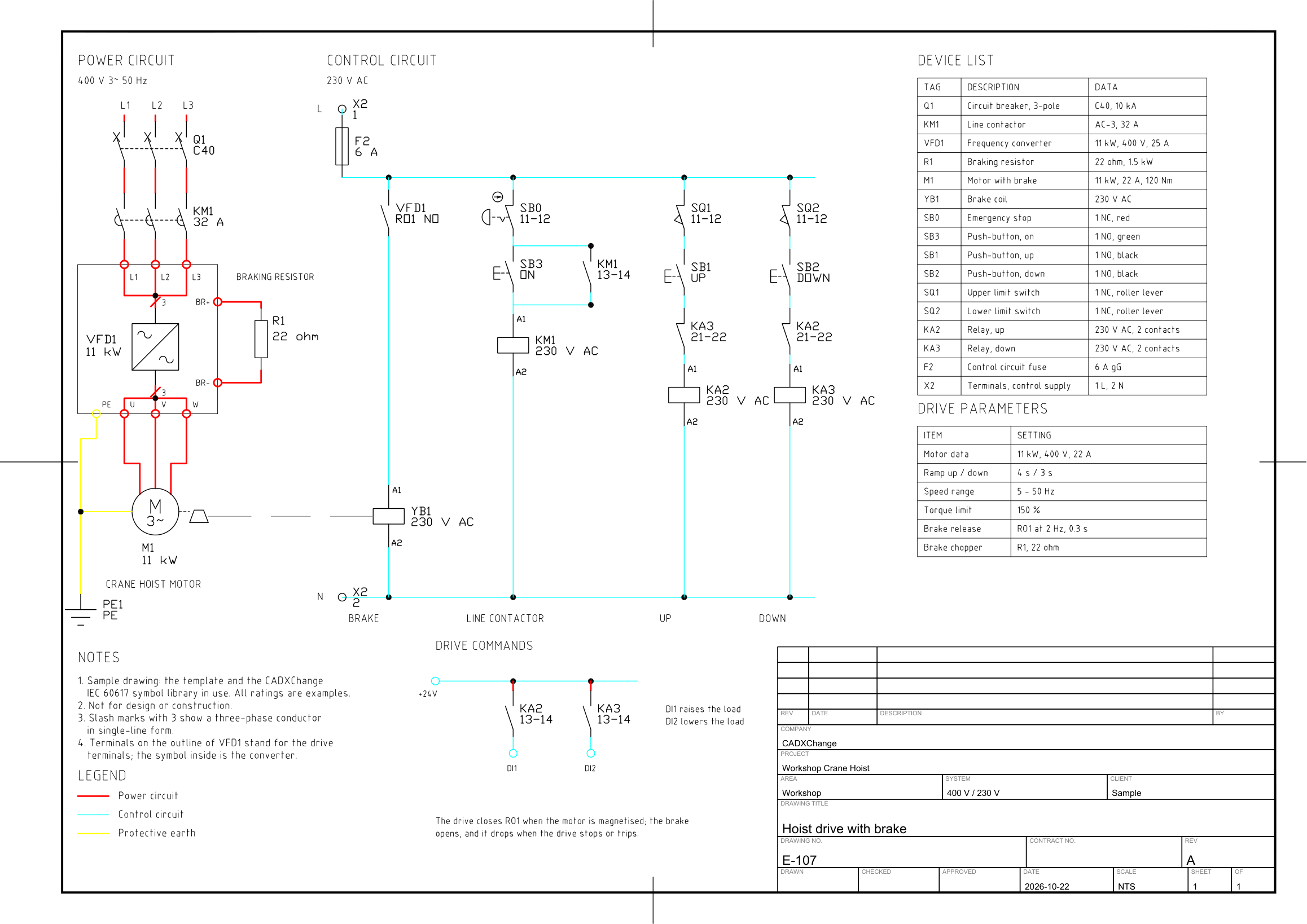

起重機提升驅動

起重機提升驅動：主接觸器、畫出端子的變頻器、制動電阻和帶抱閘的電機。控制迴路有急停、帶限位開關和互鎖的上升與下降繼電器，抱閘線圈由變頻器的繼電器輸出鬆開，另有 24 V 的方向指令輸入。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

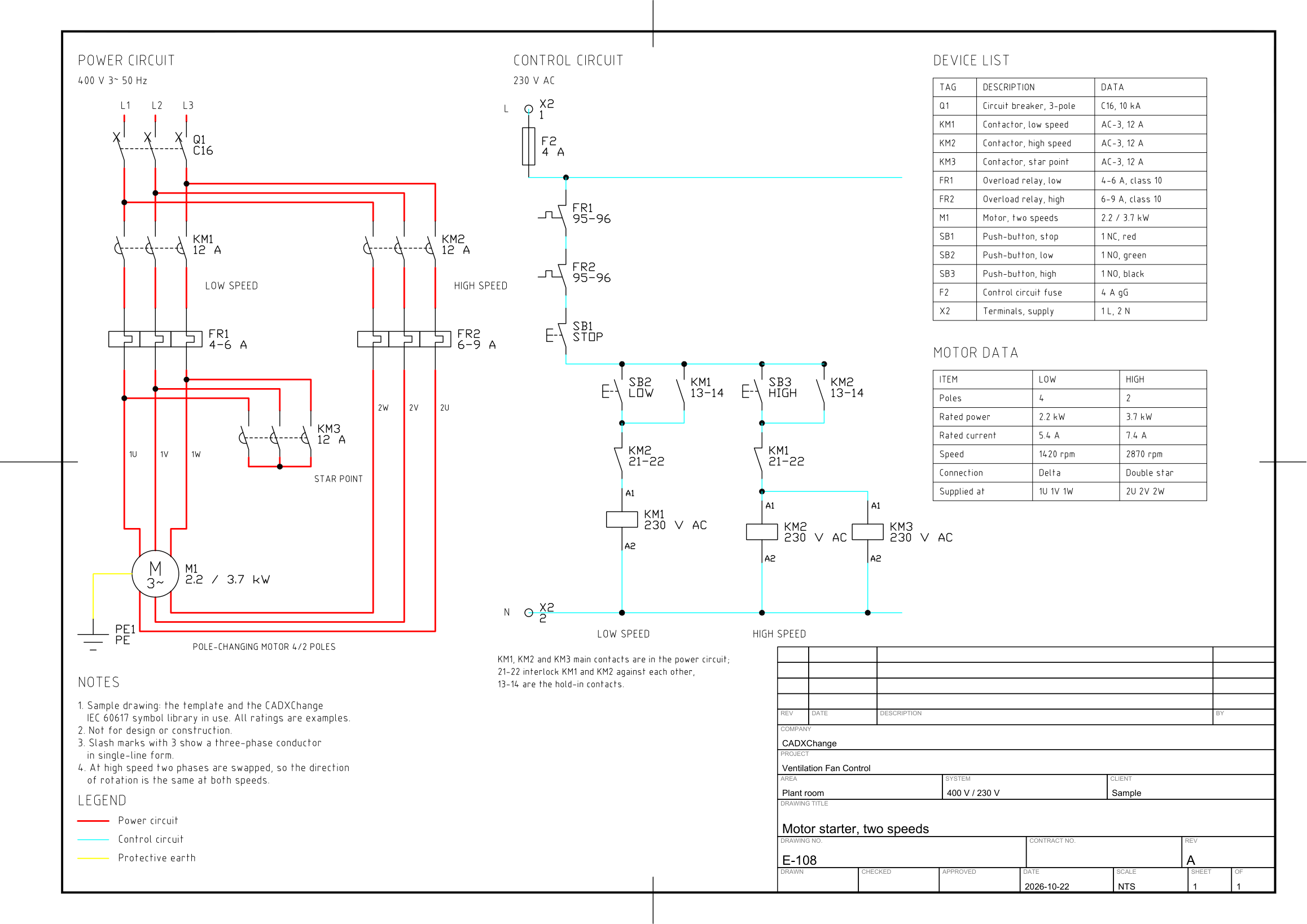

雙速電機

風機用變極雙速電機：低速和高速接觸器各配一隻熱繼電器，加一個星點接觸器，畫出電機的六個出線端子（高速時對調兩相），控制迴路有公用停止迴路、兩個起動按鈕和互鎖。

下載 ZIP 在瀏覽器中預覽

版本 1.0 · 更新於 2026年10月21日

本樣圖用到的資源

圖中的符號都是我們自己符號庫裡的塊，屬性已經填好；圖框和標題欄來自我們的 ISO A3 標題欄模板。下載它們，就能畫出你自己的圖。

ZIP 裡有什麼

Motor-Control-Direct-On-Line-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Forward-Reverse-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Star-Delta-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Soft-Starter-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Variable-Frequency-Drive-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Drive-With-Bypass-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Hoist-Drive-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Motor-Control-Two-Speed-Sample.dwg
樣圖（DWG，AutoCAD 2018 格式）
Electrical-Template-ISO-A3.dwt
畫這張圖所用的樣板（DWT）
CADXChange-Monochrome.ctb
列印樣式表（CTB），所有顏色都列印成黑色
README.txt
說明檔案：圖層清單和使用方法

每個 ZIP 都包含自己的圖紙，以及樣板、列印樣式表和說明檔案。

樣板

電氣樣板有 16 個圖層，顏色、線寬和線型都設好了（主電路、母線、控制、訊號、保護接地、櫃體邊界、文字等），還有 ISO-2.5 到 ISO-5 的文字樣式、ISO-25 標註樣式，以及帶標題欄和修訂表的 ISO A3 佈局。圖層名是通行的慣例，不是標準，請按你們公司的規則改名。

已定義的圖層

樣板裡的每個圖層，含顏色、線寬、線型，以及這張樣圖在該圖層上有多少個物件。樣圖沒用到的圖層也已定義好，供你自己畫圖時使用。

圖層	顏色	線寬	線型	用途	直接起動	正反轉	星三角起動	軟起動	變頻器	帶旁路的變頻器	起重機提升驅動	雙速電機
電氣圖層
ELEC-POWER	1	0.50 mm	Continuous	主電路	17	29	44	26	21	39	41	45
ELEC-BUS	1	0.70 mm	Continuous	母線和粗線	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
ELEC-CONTROL	4	0.25 mm	Continuous	控制電路	20	21	22	21	46	26	32	27
ELEC-SIGNAL	3	0.18 mm	Continuous	訊號、儀表和通訊迴路	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
ELEC-PE	2	0.35 mm	Continuous	保護接地和等電位連線	2	2	1	1	5	5	7	3
ELEC-CABLE	30	0.25 mm	DASHED	電纜、導管和橋架路徑	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
SYMBOL	7	0.25 mm	Continuous	符號（符號庫使用的圖層）	25	34	39	29	23	44	40	42
ELEC-TERMINAL	7	0.25 mm	Continuous	端子和連線點	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
ELEC-BOUNDARY	5	0.18 mm	DASHDOT	櫃體、屏和裝置的邊界	本圖未使用	本圖未使用	本圖未使用	本圖未使用	3	本圖未使用	本圖未使用	本圖未使用
ELEC-MECH-LINK	8	0.18 mm	DASHED	機械聯動、聯鎖和測量連線	本圖未使用	本圖未使用	本圖未使用	本圖未使用	1	本圖未使用	1	本圖未使用
ELEC-REF	7	0.18 mm	Continuous	元件編號（-QF1、-K2）	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
ELEC-WIRE-NO	7	0.18 mm	Continuous	線號和電纜標註	8	8	11	10	11	7	7	11
ELEC-XREF	9	0.13 mm	Continuous	觸點和交叉引用文字	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
ELEC-TEXT	7	0.18 mm	Continuous	一般文字	103	102	112	107	134	113	132	109
ELEC-NOTES	7	0.18 mm	Continuous	說明和圖例	4	6	8	6	7	8	8	8
ELEC-DIM	3	0.18 mm	Continuous	尺寸標註	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
圖紙和符號圖層
0	7	預設	Continuous	預設圖層，保持為空	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用	本圖未使用
FRAME	7	預設	Continuous	圖框	5	5	5	5	5	5	5	5
TITLEBLOCK	7	預設	Continuous	標題欄和修訂表	1	1	1	1	1	1	1	1
VIEWPORT	8	預設	Continuous	佈局視口邊框（不列印）	2	2	2	2	2	2	2	2
DRAWING-AREA	8	預設	Continuous	模型空間繪圖區邊界（不列印）	2	2	2	2	2	2	2	2

已定義的樣式

樣板裡定義好的文字樣式、標註樣式和線型，新建圖紙時不用再自己設定。

型別	名稱	設定
文字樣式	ISO	isocp.shx, 15°，高度可變
文字樣式	ISO-2.5	isocp.shx, 15°，高 2.5 mm
文字樣式	ISO-3.5	isocp.shx, 15°，高 3.5 mm
文字樣式	ISO-5	isocp.shx, 15°，高 5 mm
文字樣式	TB-en	Arial，標題欄使用
標註樣式	ISO-25	文字 2.5 mm，箭頭 2.5 mm，尺寸界線超出尺寸線 1.25 mm、距物件 0.625 mm，尺寸線間距 3.75 mm，0 位小數
線型	Continuous	實線
線型	DASHED	虛線
線型	DASHDOT	點劃線
線型	CENTER	中心線
線型	PHANTOM	雙點劃線
線型	HIDDEN	隱藏線

圖紙和繪圖設定

圖紙是怎麼設定的，讓你自己的圖紙也能按同樣的方式列印。

圖幅: ISO A3 橫向，420 × 297 mm。
佈局: 一個名為 ISO-A3 的佈局，在無邊距的 A3 紙張上按 1:1 列印，所以圖紙沒有印表機頁邊距。
圖框: 左邊（裝訂邊）留 20 mm，其他三邊留 10 mm；框內繪圖區為 390 × 277 mm。
模型空間: 單位是毫米。繪圖區按 1:1 顯示，圖中的 1 mm 就是紙上的 1 mm。
標題欄: 位於右下角，160 × 79 mm，上面是四行修訂表，下面是公司、專案、圖名和審批欄位。
文字大小: 標註和說明 2.5 mm，標題 3.5 mm 和 5 mm。
線型比例: 1，虛線的長短按 1:1 列印來定。
列印樣式: 未設定。需要黑白列印時，在頁面設定裡選 ZIP 裡的 CTB。

直接起動

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, direct on line
DRAWING_NO	DRAWING NO.	E-101
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	8
端子	IEC_TERMINAL	2
輔助接點，NO	IEC_AUX_CONTACT_NO	2
指示燈	IEC_LAMP	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
電磁接觸器，3極	IEC_CONTACTOR_3P	1
積熱電驛，3P	IEC_THERMAL_RELAY_3P	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
積熱電驛接點，NC	IEC_THERMAL_CONTACT_NC	1
按鈕，NC	IEC_PUSHBUTTON_NC	1
按鈕，NO	IEC_PUSHBUTTON_NO	1
電驛/電磁接觸器線圈	IEC_COIL	1
輔助接點，NC	IEC_AUX_CONTACT_NC	1

裝置明細表

每個放置的符號一行，從圖中塊的屬性讀出：圖紙上顯示的內容，以及已經填好但不顯示的明細表屬性。BlockSync 可以從你自己的圖紙裡匯出同樣的屬性。

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C20	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 10-16 A	CLASS = 10POLES = 3
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 7.5 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	按鈕，NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 43-44	RATING_A = 10OPERATING_DEVICE = KM1
HL1	指示燈IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W
KM1	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
HL2	指示燈IEC_LAMP	COLOR = WH	VOLTAGE = 230 V ACPOWER = 2 W

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

正反轉

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, forward and reverse
DRAWING_NO	DRAWING NO.	E-102
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	15
電磁接觸器，3極	IEC_CONTACTOR_3P	2
端子	IEC_TERMINAL	2
按鈕，NO	IEC_PUSHBUTTON_NO	2
輔助接點，NO	IEC_AUX_CONTACT_NO	2
輔助接點，NC	IEC_AUX_CONTACT_NC	2
電驛/電磁接觸器線圈	IEC_COIL	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
積熱電驛，3P	IEC_THERMAL_RELAY_3P	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
積熱電驛接點，NC	IEC_THERMAL_CONTACT_NC	1
按鈕，NC	IEC_PUSHBUTTON_NC	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C20	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
KM2	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 10-16 A	CLASS = 10POLES = 3
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 7.5 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	按鈕，NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = FWD	CONTACT_NO = 1 NOCOLOR = Green
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM2	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM1	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SB3	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = REV	CONTACT_NO = 1 NOCOLOR = Green
KM2	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM2
KM1	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
KM2	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

星三角起動

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, star-delta
DRAWING_NO	DRAWING NO.	E-103
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	17
電磁接觸器，3極	IEC_CONTACTOR_3P	3
電驛/電磁接觸器線圈	IEC_COIL	3
端子	IEC_TERMINAL	2
輔助接點，NC	IEC_AUX_CONTACT_NC	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
積熱電驛，3P	IEC_THERMAL_RELAY_3P	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
積熱電驛接點，NC	IEC_THERMAL_CONTACT_NC	1
按鈕，NC	IEC_PUSHBUTTON_NC	1
按鈕，NO	IEC_PUSHBUTTON_NO	1
輔助接點，NO	IEC_AUX_CONTACT_NO	1
線圈，延時動作電驛	IEC_COIL_SLOW_OPERATE	1
常閉接點，延時斷開	IEC_CONTACT_NC_TDO	1
常開接點，延時閉合	IEC_CONTACT_NO_TDC	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C32	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 11-17 A	CLASS = 10POLES = 3
KM3	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
KM2	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	按鈕，NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	電驛/電磁接觸器線圈IEC_COIL		POWER_W = 8
KT1	線圈，延時動作電驛IEC_COIL_SLOW_OPERATE
KT1	常閉接點，延時斷開IEC_CONTACT_NC_TDO	CONTACT_NO = 55-56
KM3	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM3
KM2	電驛/電磁接觸器線圈IEC_COIL		POWER_W = 8
KT1	常開接點，延時閉合IEC_CONTACT_NO_TDC	CONTACT_NO = 67-68
KM2	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM3	電驛/電磁接觸器線圈IEC_COIL		POWER_W = 8

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

軟起動

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, soft starter
DRAWING_NO	DRAWING NO.	E-104
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	11
輔助接點，NO	IEC_AUX_CONTACT_NO	3
端子	IEC_TERMINAL	2
電驛/電磁接觸器線圈	IEC_COIL	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
電磁接觸器，3極	IEC_CONTACTOR_3P	1
軟啟動器(閘流體)	IEC_SOFT_STARTER	1
積熱電驛，3P	IEC_THERMAL_RELAY_3P	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
積熱電驛接點，NC	IEC_THERMAL_CONTACT_NC	1
按鈕，NC	IEC_PUSHBUTTON_NC	1
按鈕，NO	IEC_PUSHBUTTON_NO	1
指示燈	IEC_LAMP	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C32	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
QS1	軟啟動器(閘流體)IEC_SOFT_STARTER	RATING_KW = 15 kW	VOLTAGE = 400 VCURRENT = 32 ARAMP_S = 5
FR1	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 11-17 A	CLASS = 10POLES = 3
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	按鈕，NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	電驛/電磁接觸器線圈IEC_COIL		POWER_W = 8
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 23-24	RATING_A = 10OPERATING_DEVICE = KM1
QS1	電驛/電磁接觸器線圈IEC_COIL		POWER_W = 8
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 43-44	RATING_A = 10OPERATING_DEVICE = KM1
HL1	指示燈IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

變頻器

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, variable frequency drive
DRAWING_NO	DRAWING NO.	E-105
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	8
端子	IEC_TERMINAL	2
指示燈	IEC_LAMP	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1

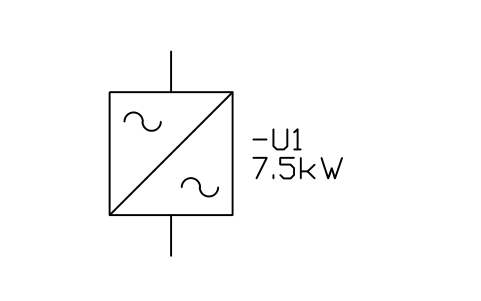

變頻器	IEC_FREQUENCY_CONVERTER	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1

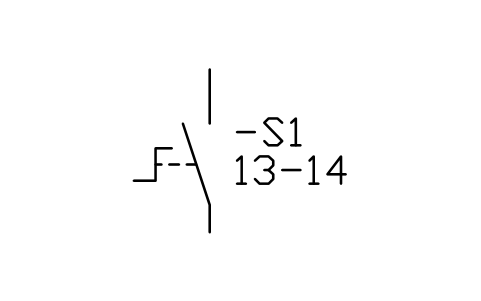

選擇開關，NO	IEC_SELECTOR_NO	1

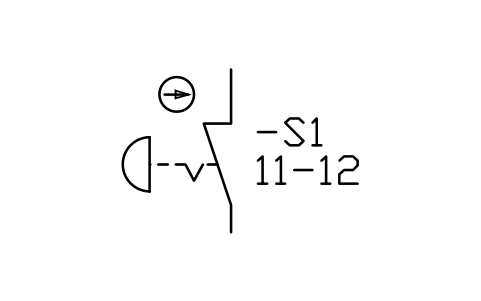

緊急停止，NC	IEC_ESTOP	1
輔助接點，NC	IEC_AUX_CONTACT_NC	1

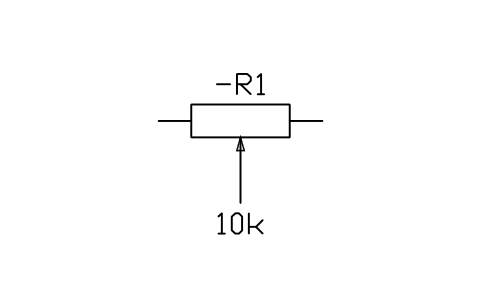

電位計	IEC_POTENTIOMETER	1

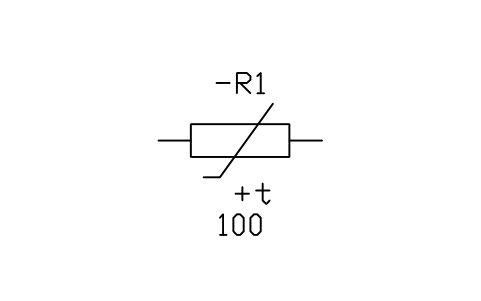

熱敏電阻，PTC	IEC_THERMISTOR_PTC	1
熔絲	IEC_FUSE	1

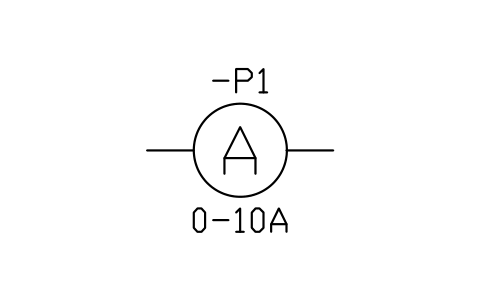

電流表	IEC_AMMETER	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C40	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
VFD1	變頻器IEC_FREQUENCY_CONVERTER	POWER_KW = 15 kW	INPUT_V = 400 V 3~OUTPUT_HZ = 0-50 HzOUTPUT_A = 32 APROTECTION = IP21
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 28 ASPEED_RPM = 1470FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
S1	選擇開關，NOIEC_SELECTOR_NO	CONTACT_NO = 3-4	LEGEND = RUNPOSITIONS = 2RATING_A = 10
SB0	緊急停止，NCIEC_ESTOP	CONTACT_NO = 11-12	LEGEND = E-STOPCOLOR = RedRATING_A = 10
SB0	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = SB0
RP1	電位計IEC_POTENTIOMETER	VALUE = 10 kohm	POWER = 0.5 W
RT1	熱敏電阻，PTCIEC_THERMISTOR_PTC	VALUE = 130 C	TRIP_C = 130TYPE = PTC
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
HL1	指示燈IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W
HL2	指示燈IEC_LAMP	COLOR = RD	VOLTAGE = 230 V ACPOWER = 2 W
PM1	電流表IEC_AMMETER	RANGE = 0-40 A	ACCURACY_CLASS = 1.5

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

帶旁路的變頻器

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, drive with bypass
DRAWING_NO	DRAWING NO.	E-106
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	19
輔助接點，NC	IEC_AUX_CONTACT_NC	4
電磁接觸器，3極	IEC_CONTACTOR_3P	3
電驛/電磁接觸器線圈	IEC_COIL	3
端子	IEC_TERMINAL	2
選擇開關，NO	IEC_SELECTOR_NO	2
輔助接點，NO	IEC_AUX_CONTACT_NO	2
指示燈	IEC_LAMP	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
變頻器	IEC_FREQUENCY_CONVERTER	1
積熱電驛，3P	IEC_THERMAL_RELAY_3P	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
積熱電驛接點，NC	IEC_THERMAL_CONTACT_NC	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C40	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 40 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
KM3	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 40 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
VFD1	變頻器IEC_FREQUENCY_CONVERTER	POWER_KW = 15 kW	INPUT_V = 400 V 3~OUTPUT_HZ = 0-50 HzOUTPUT_A = 32 APROTECTION = IP21
KM2	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 40 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 23-32 A	CLASS = 10POLES = 3
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 28 ASPEED_RPM = 1470FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 6 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
S2	選擇開關，NOIEC_SELECTOR_NO	CONTACT_NO = 13-14	LEGEND = VFDPOSITIONS = 3RATING_A = 10
VFD1	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = RO2 NC	RATING_A = 10OPERATING_DEVICE = VFD1
KM3	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM3
KM1	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KM2	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
S2	選擇開關，NOIEC_SELECTOR_NO	CONTACT_NO = 23-24	LEGEND = BYPASSPOSITIONS = 3RATING_A = 10
FR1	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
KM1	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
KM2	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM3	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KM2	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM2
HL1	指示燈IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W
KM3	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM3
HL2	指示燈IEC_LAMP	COLOR = YE	VOLTAGE = 230 V ACPOWER = 2 W

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

起重機提升驅動

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Workshop Crane Hoist
AREA	AREA	Workshop
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Hoist drive with brake
DRAWING_NO	DRAWING NO.	E-107
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	15
輔助接點，NO	IEC_AUX_CONTACT_NO	4
電驛/電磁接觸器線圈	IEC_COIL	4
按鈕，NO	IEC_PUSHBUTTON_NO	3
端子	IEC_TERMINAL	2

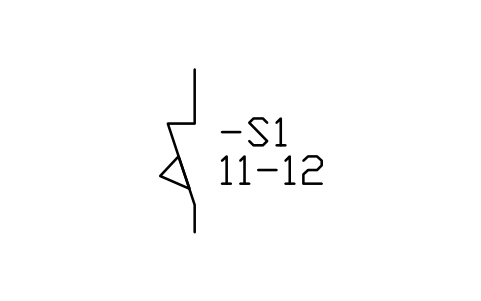

極限開關，NC	IEC_LIMIT_NC	2
輔助接點，NC	IEC_AUX_CONTACT_NC	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
電磁接觸器，3極	IEC_CONTACTOR_3P	1
變頻器	IEC_FREQUENCY_CONVERTER	1
電阻	IEC_RESISTOR	1

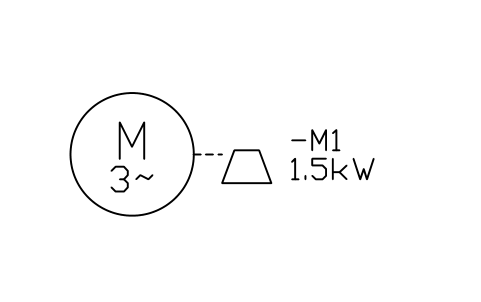

附煞車馬達	IEC_MOTOR_BRAKE	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
緊急停止，NC	IEC_ESTOP	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C40	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
VFD1	變頻器IEC_FREQUENCY_CONVERTER	POWER_KW = 11 kW	INPUT_V = 400 V 3~OUTPUT_HZ = 0-50 HzOUTPUT_A = 25 APROTECTION = IP21
R1	電阻IEC_RESISTOR	VALUE = 22 ohm	POWER = 1500 WTOLERANCE = 5%
M1	附煞車馬達IEC_MOTOR_BRAKE	POWER_KW = 11 kW	VOLTAGE = 400 VCURRENT = 22 ABRAKE_V = 230 V ACBRAKE_NM = 120
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 6 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
VFD1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = RO1 NO	RATING_A = 10OPERATING_DEVICE = VFD1
YB1	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SB0	緊急停止，NCIEC_ESTOP	CONTACT_NO = 11-12	LEGEND = E-STOPCOLOR = RedRATING_A = 10
SB3	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = ON	CONTACT_NO = 1 NOCOLOR = Green
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SQ1	極限開關，NCIEC_LIMIT_NC	CONTACT_NO = 11-12	RATING_A = 10ACTUATOR = Roller leverVOLTAGE = 230 V AC
SB1	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = UP	CONTACT_NO = 1 NOCOLOR = Green
KA3	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KA3
KA2	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SQ2	極限開關，NCIEC_LIMIT_NC	CONTACT_NO = 11-12	RATING_A = 10ACTUATOR = Roller leverVOLTAGE = 230 V AC
SB2	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = DOWN	CONTACT_NO = 1 NOCOLOR = Green
KA2	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KA2
KA3	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KA2	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KA2
KA3	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KA3

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

雙速電機

標題欄欄位

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Ventilation Fan Control
AREA	AREA	Plant room
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, two speeds
DRAWING_NO	DRAWING NO.	E-108
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

圖中的塊

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

符號	塊名	數量
接點(連接點)	IEC_JUNCTION	19
電磁接觸器，3極	IEC_CONTACTOR_3P	3
電驛/電磁接觸器線圈	IEC_COIL	3
積熱電驛，3P	IEC_THERMAL_RELAY_3P	2
端子	IEC_TERMINAL	2
積熱電驛接點，NC	IEC_THERMAL_CONTACT_NC	2
按鈕，NO	IEC_PUSHBUTTON_NO	2
輔助接點，NO	IEC_AUX_CONTACT_NO	2
輔助接點，NC	IEC_AUX_CONTACT_NC	2
斷路器，3極	IEC_CIRCUIT_BREAKER_3P	1
馬達，三相	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
熔絲	IEC_FUSE	1
按鈕，NC	IEC_PUSHBUTTON_NC	1

裝置明細表

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C16	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 12 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
KM2	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 12 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 4-6 A	CLASS = 10POLES = 3
FR2	積熱電驛，3PIEC_THERMAL_RELAY_3P	SETTING_A = 6-9 A	CLASS = 10POLES = 3
KM3	電磁接觸器，3極IEC_CONTACTOR_3P	RATING_A = 12 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 2.2 / 3.7 kW	VOLTAGE = 400 VCURRENT = 5.4 / 7.4 ASPEED_RPM = 1420 / 2870FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
FR2	積熱電驛接點，NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	按鈕，NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = LOW	CONTACT_NO = 1 NOCOLOR = Green
KM1	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM2	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM1	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SB3	按鈕，NOIEC_PUSHBUTTON_NO	LEGEND = HIGH	CONTACT_NO = 1 NOCOLOR = Green
KM2	輔助接點，NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM2
KM1	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
KM2	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KM3	電驛/電磁接觸器線圈IEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。

怎麼用

開啟樣圖，看圖層、文字和標題欄是怎麼用的；也可以先在瀏覽器裡開啟，不用安裝任何東西。
用樣板新建自己的圖紙（NEW，選 DWT 檔案）。需要黑白出圖時，把 CTB 檔案複製到列印樣式資料夾。
從符號庫把塊插入你的圖紙。樣圖裡的塊是副本，符號庫更新後不會跟著變。
雙擊標題欄填寫內容，再用 BlockSync 匯出裝置清單。

常見問題

這張圖能用在真實專案裡嗎？: 作為佈局和圖層的起點可以。圖上的額定值、整定值和電纜規格都是虛構的，用於設計或施工之前必須按你的專案核對並修改。
圖層為什麼有顏色？: 顏色和線寬跟著圖層走：主電路是紅色粗線，控制是青色，訊號是綠色。ZIP 裡的列印樣式表會把所有顏色列印成黑色並保留線寬，所以也可以黑白出圖。
哪些 CAD 軟體能開啟？: 樣圖和樣板都是 AutoCAD 2018 格式，AutoCAD 2018 及以後的版本可以開啟，其他能讀這種格式的 CAD 軟體也可以。瀏覽器檢視器不需要安裝任何東西。
