變頻器

15 kW 水泵的變頻調速：斷路器、變頻器、遮蔽電機電纜和電機，變頻器的控制端子接執行開關、速度電位器、雙通道急停（安全轉矩關斷）、電機熱敏電阻、兩路繼電器輸出指示燈和一塊電流表。

可免費用於自己的專案並自由修改，包括商業專案。ZIP 內含樣圖、樣板、列印樣式表和說明檔案，無需安裝任何外掛。圖中資料均為虛構，不能用於設計或施工。按現狀提供，不附帶任何保證。符號庫使用條款(CXL-1.0)

版本 1.0 · 更新於 2026年10月21日

本樣圖用到的資源

圖中的符號都是我們自己符號庫裡的塊，屬性已經填好；圖框和標題欄來自我們的 ISO A3 標題欄模板。下載它們，就能畫出你自己的圖。

系列裡所有圖紙的圖層、樣式和圖紙設定都一樣，說明放在系列頁：電機控制原理圖

標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。

屬性	圖紙上的欄位	本樣圖中的值
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, variable frequency drive
DRAWING_NO	DRAWING NO.	E-105
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。

這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。

每個放置的符號一行，從圖中塊的屬性讀出：圖紙上顯示的內容，以及已經填好但不顯示的明細表屬性。BlockSync 可以從你自己的圖紙裡匯出同樣的屬性。

位號	說明	圖紙上顯示	已填寫，不顯示
Q1	斷路器，3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C40	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V

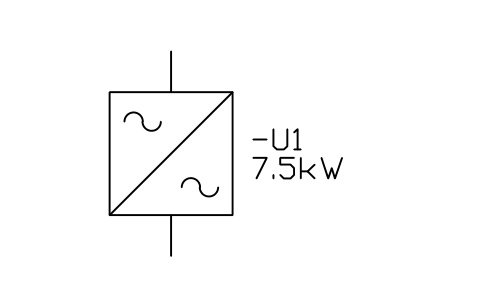

VFD1	變頻器IEC_FREQUENCY_CONVERTER	POWER_KW = 15 kW	INPUT_V = 400 V 3~OUTPUT_HZ = 0-50 HzOUTPUT_A = 32 APROTECTION = IP21
M1	馬達，三相IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 28 ASPEED_RPM = 1470FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE

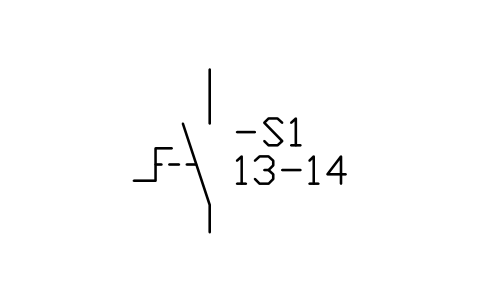

S1	選擇開關，NOIEC_SELECTOR_NO	CONTACT_NO = 3-4	LEGEND = RUNPOSITIONS = 2RATING_A = 10
SB0	緊急停止，NCIEC_ESTOP	CONTACT_NO = 11-12	LEGEND = E-STOPCOLOR = RedRATING_A = 10
SB0	輔助接點，NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = SB0

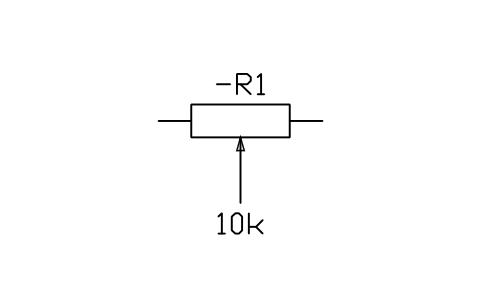

RP1	電位計IEC_POTENTIOMETER	VALUE = 10 kohm	POWER = 0.5 W

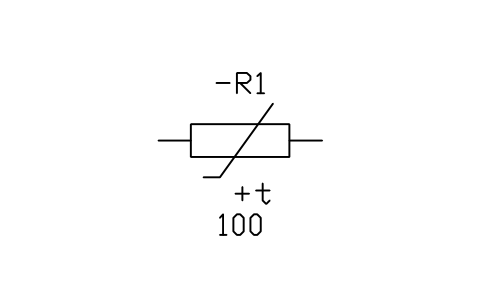

RT1	熱敏電阻，PTCIEC_THERMISTOR_PTC	VALUE = 130 C	TRIP_C = 130TYPE = PTC
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	熔絲IEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2

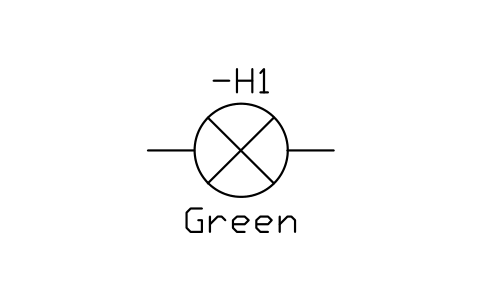

HL1	指示燈IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W
HL2	指示燈IEC_LAMP	COLOR = RD	VOLTAGE = 230 V ACPOWER = 2 W

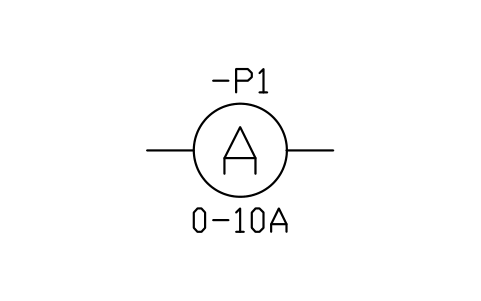

PM1	電流表IEC_AMMETER	RANGE = 0-40 A	ACCURACY_CLASS = 1.5

每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。
