正反轉

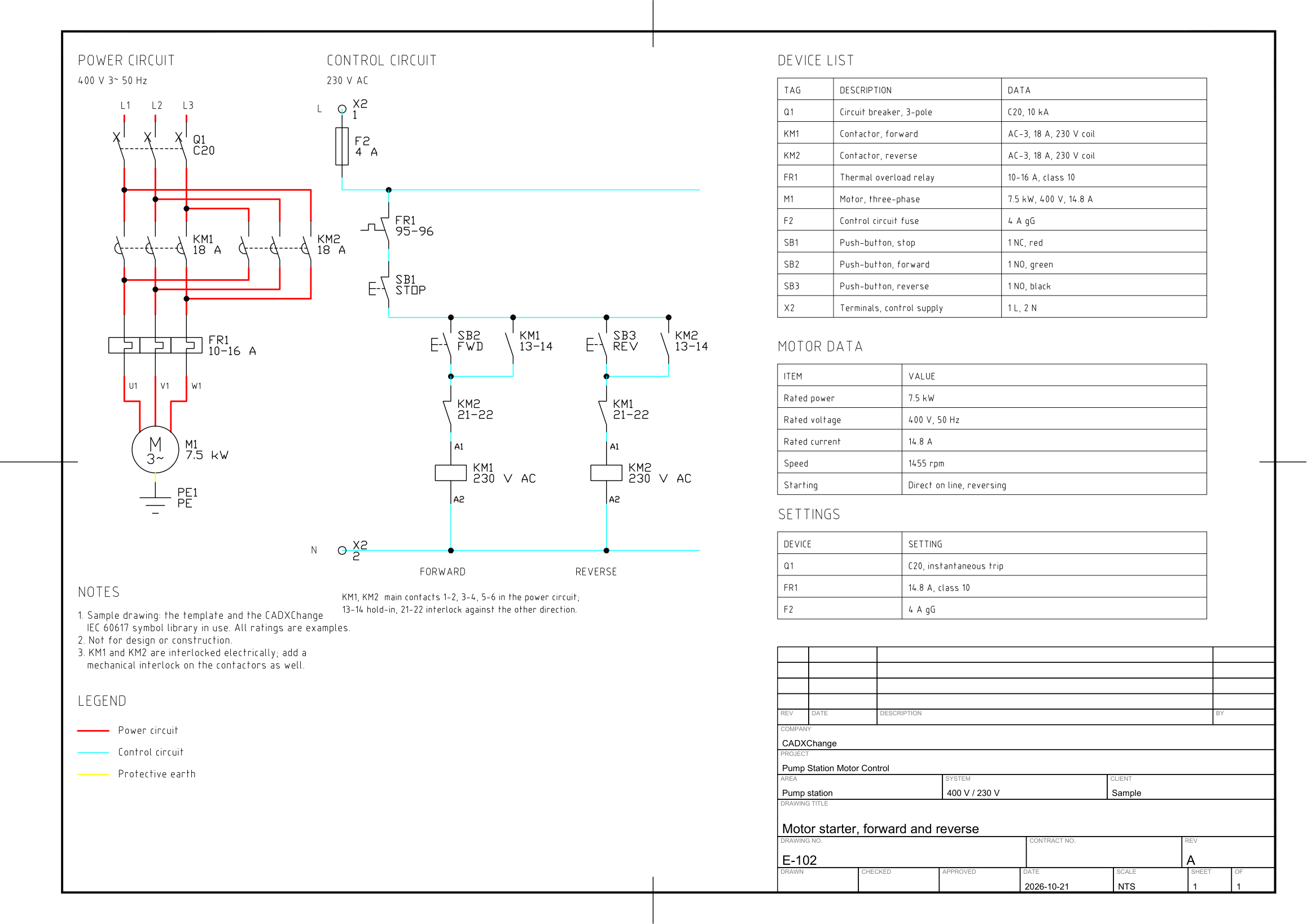

7.5 kW 電機的正反轉起動器：兩個接觸器對調兩相，共用一個停止按鈕，正轉和反轉各有起動按鈕，並用互鎖觸點保證兩個接觸器不會同時吸合。
可免費用於自己的專案並自由修改，包括商業專案。ZIP 內含樣圖、樣板、列印樣式表和說明檔案，無需安裝任何外掛。圖中資料均為虛構，不能用於設計或施工。按現狀提供，不附帶任何保證。 符號庫使用條款(CXL-1.0)
版本 1.0 · 更新於 2026年10月21日
本樣圖用到的資源
圖中的符號都是我們自己符號庫裡的塊，屬性已經填好；圖框和標題欄來自我們的 ISO A3 標題欄模板。下載它們，就能畫出你自己的圖。
系列裡所有圖紙的圖層、樣式和圖紙設定都一樣，說明放在系列頁： 電機控制原理圖
標題欄欄位
標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。
| 屬性 | 圖紙上的欄位 | 本樣圖中的值 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Motor Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 400 V / 230 V |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Motor starter, forward and reverse |
| DRAWING_NO | DRAWING NO. | E-102 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。
圖中的塊
這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。
| 符號 | 塊名 | 數量 |
|---|---|---|

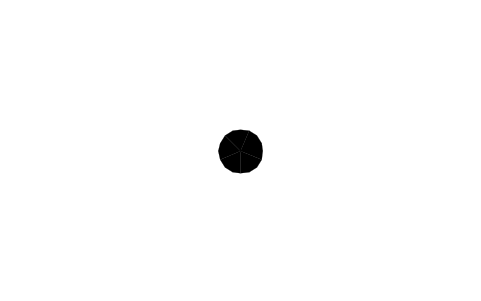

 接點(連接點) | IEC_JUNCTION | 15 |
 電磁接觸器，3極 | IEC_CONTACTOR_3P | 2 |

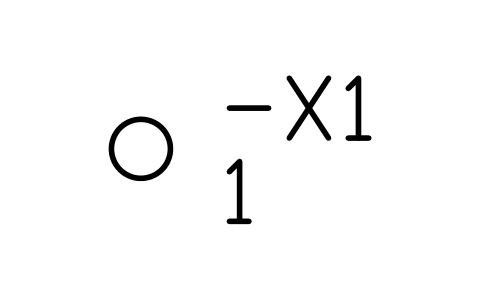

 端子 | IEC_TERMINAL | 2 |

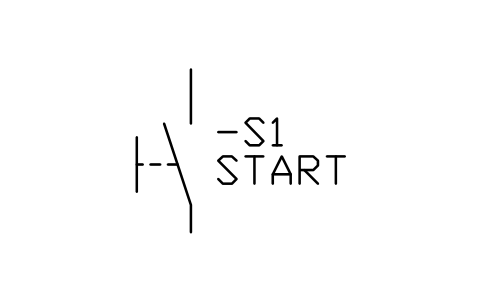

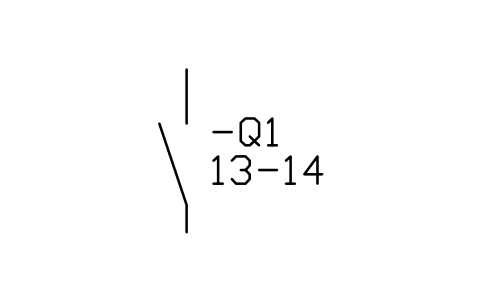

 按鈕，NO | IEC_PUSHBUTTON_NO | 2 |
 輔助接點，NO | IEC_AUX_CONTACT_NO | 2 |

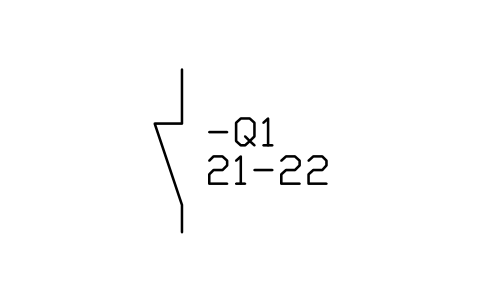

 輔助接點，NC | IEC_AUX_CONTACT_NC | 2 |

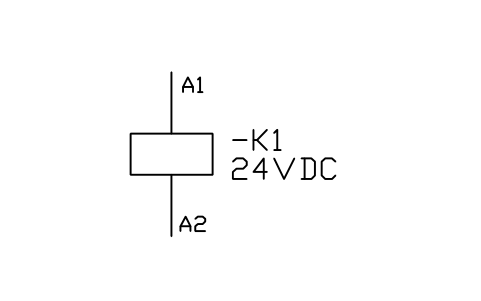

 電驛/電磁接觸器線圈 | IEC_COIL | 2 |

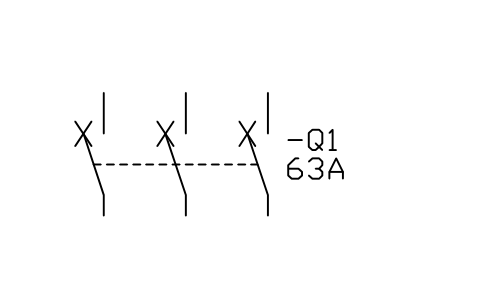

 斷路器，3極 | IEC_CIRCUIT_BREAKER_3P | 1 |

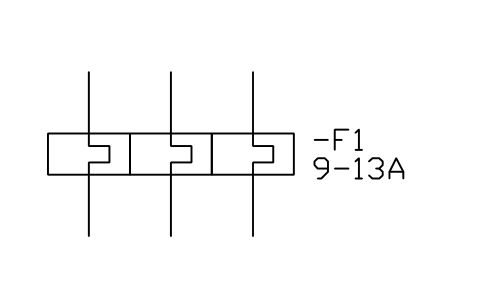

 積熱電驛，3P | IEC_THERMAL_RELAY_3P | 1 |

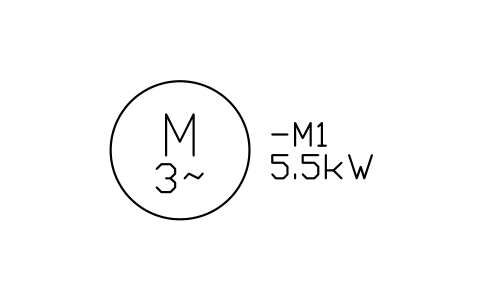

 馬達，三相 | IEC_MOTOR_3PH | 1 |

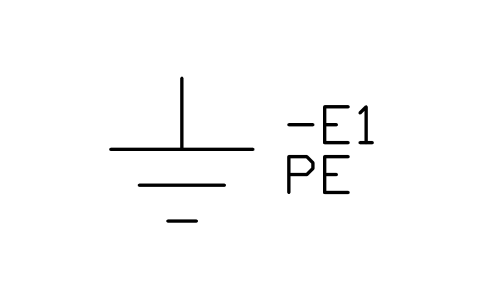

 接地 | IEC_EARTH | 1 |

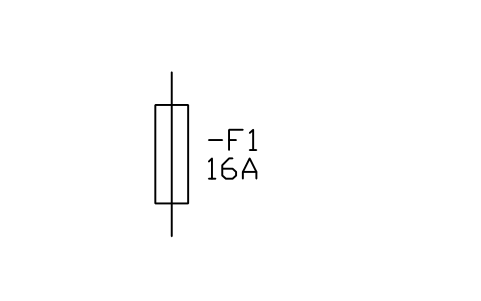

 熔絲 | IEC_FUSE | 1 |

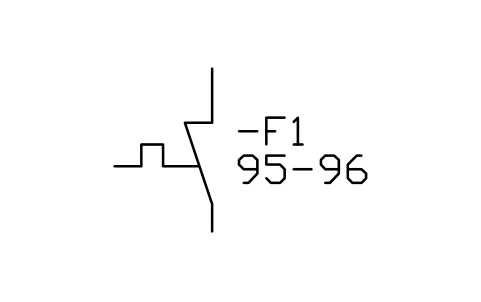

 積熱電驛接點，NC | IEC_THERMAL_CONTACT_NC | 1 |

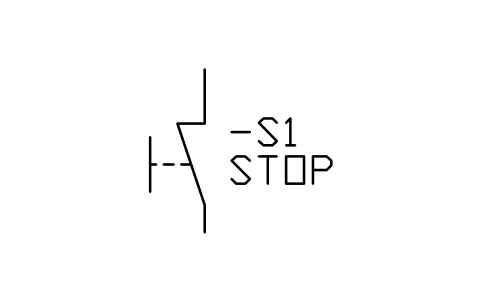

 按鈕，NC | IEC_PUSHBUTTON_NC | 1 |
裝置明細表
每個放置的符號一行，從圖中塊的屬性讀出：圖紙上顯示的內容，以及已經填好但不顯示的明細表屬性。BlockSync 可以從你自己的圖紙裡匯出同樣的屬性。
| 位號 | 說明 | 圖紙上顯示 | 已填寫，不顯示 |
|---|---|---|---|
| Q1 | 斷路器，3極IEC_CIRCUIT_BREAKER_3P | RATING_A = C20 | POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V |
| KM1 | 電磁接觸器，3極IEC_CONTACTOR_3P | RATING_A = 18 A | POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC |
| KM2 | 電磁接觸器，3極IEC_CONTACTOR_3P | RATING_A = 18 A | POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC |
| FR1 | 積熱電驛，3PIEC_THERMAL_RELAY_3P | SETTING_A = 10-16 A | CLASS = 10POLES = 3 |
| M1 | 馬達，三相IEC_MOTOR_3PH | POWER_KW = 7.5 kW | VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz |
| PE1 | 接地IEC_EARTH | EARTH_TYPE = PE | |
| X2 | 端子IEC_TERMINAL | TERMINAL_NO = 1 | |
| F2 | 熔絲IEC_FUSE | RATING_A = 4 A | VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50 |
| X2 | 端子IEC_TERMINAL | TERMINAL_NO = 2 | |
| FR1 | 積熱電驛接點，NCIEC_THERMAL_CONTACT_NC | CONTACT_NO = 95-96 | RATING_A = 6 |
| SB1 | 按鈕，NCIEC_PUSHBUTTON_NC | LEGEND = STOP | CONTACT_NO = 1 NCCOLOR = Red |
| SB2 | 按鈕，NOIEC_PUSHBUTTON_NO | LEGEND = FWD | CONTACT_NO = 1 NOCOLOR = Green |
| KM1 | 輔助接點，NOIEC_AUX_CONTACT_NO | CONTACT_NO = 13-14 | RATING_A = 10OPERATING_DEVICE = KM1 |
| KM2 | 輔助接點，NCIEC_AUX_CONTACT_NC | CONTACT_NO = 21-22 | RATING_A = 10OPERATING_DEVICE = KM2 |
| KM1 | 電驛/電磁接觸器線圈IEC_COIL | VOLTAGE = 230 V AC | POWER_W = 8 |
| SB3 | 按鈕，NOIEC_PUSHBUTTON_NO | LEGEND = REV | CONTACT_NO = 1 NOCOLOR = Green |
| KM2 | 輔助接點，NOIEC_AUX_CONTACT_NO | CONTACT_NO = 13-14 | RATING_A = 10OPERATING_DEVICE = KM2 |
| KM1 | 輔助接點，NCIEC_AUX_CONTACT_NC | CONTACT_NO = 21-22 | RATING_A = 10OPERATING_DEVICE = KM1 |
| KM2 | 電驛/電磁接觸器線圈IEC_COIL | VOLTAGE = 230 V AC | POWER_W = 8 |
每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。
同系列的其他圖紙

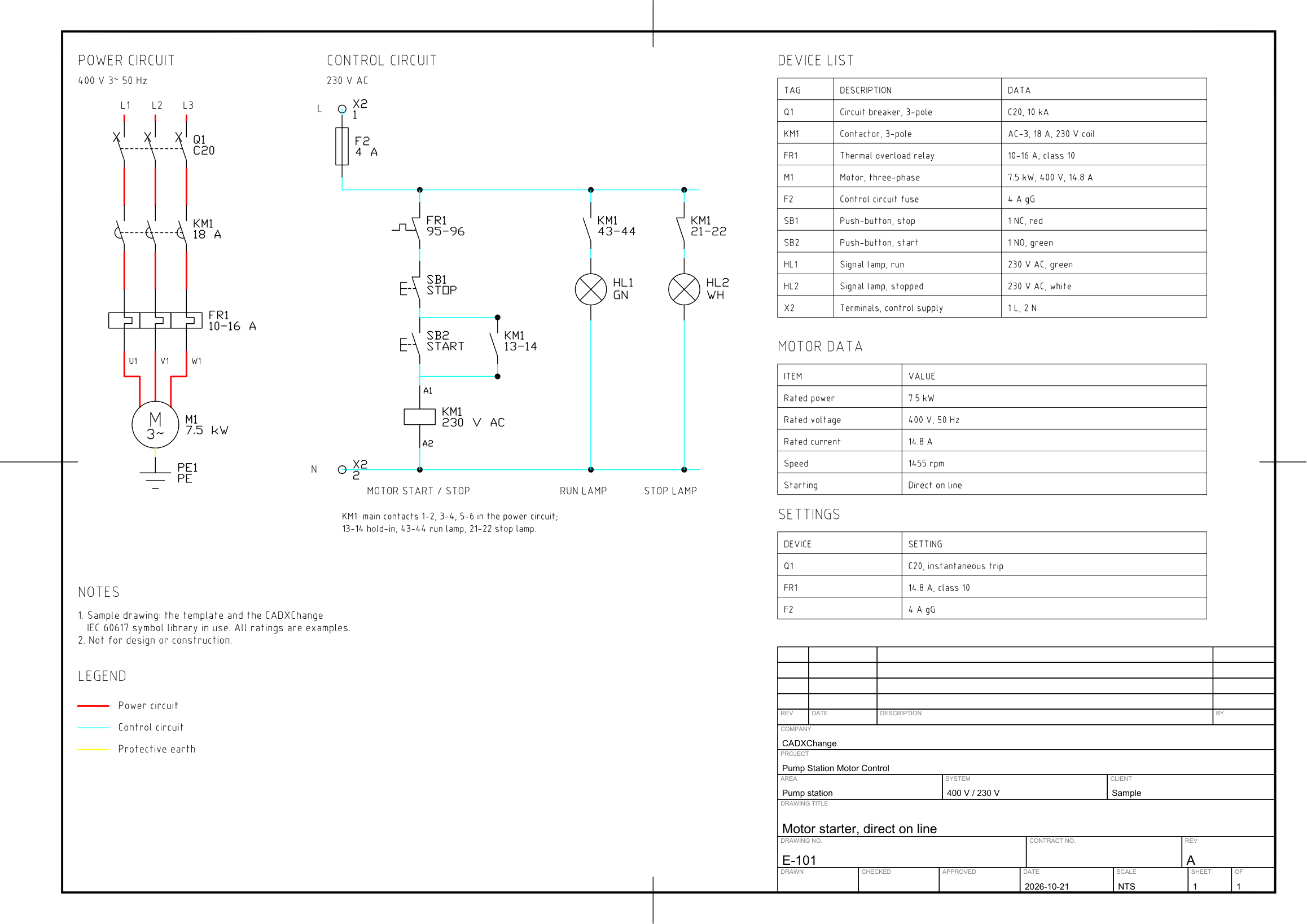

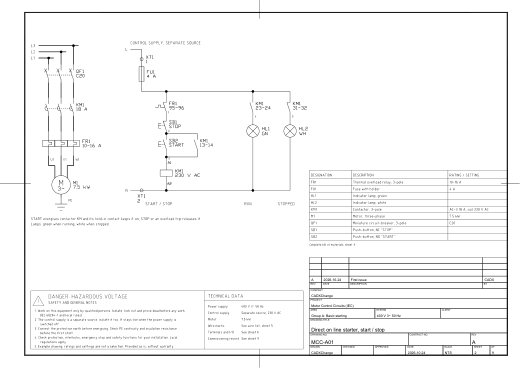

直接起動一臺 7.5 kW 電機全壓起動：主迴路有斷路器、接觸器和熱繼電器；控制迴路有停止和起動按鈕、自保持觸點，以及執行和停止指示燈。

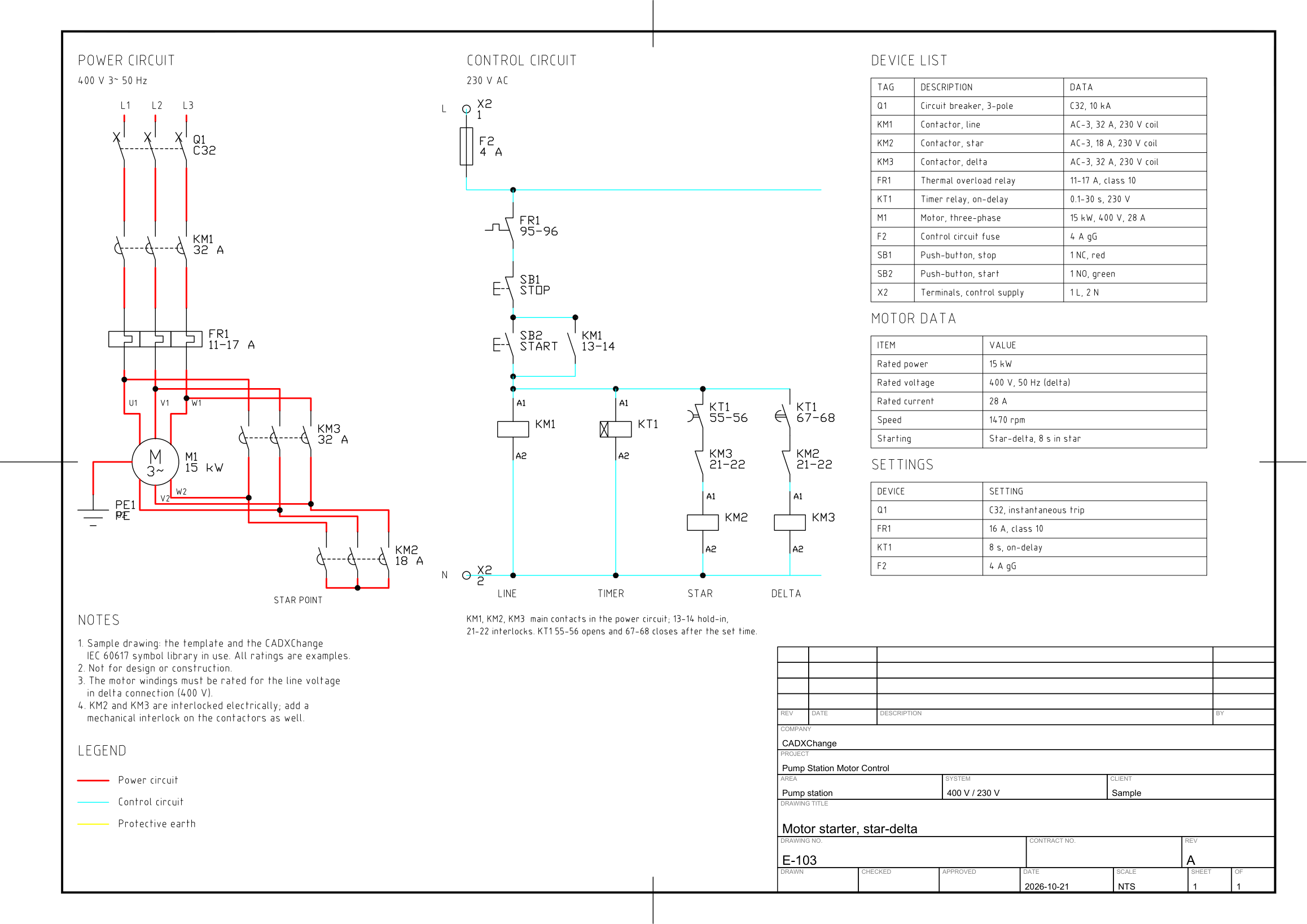

星三角起動15 kW 電機的星三角起動器：主接觸器、星形接觸器和三角形接觸器，六個接線端的電機，從星形切換到三角形的通電延時繼電器，並用互鎖觸點保證星形和三角形不會同時接通。

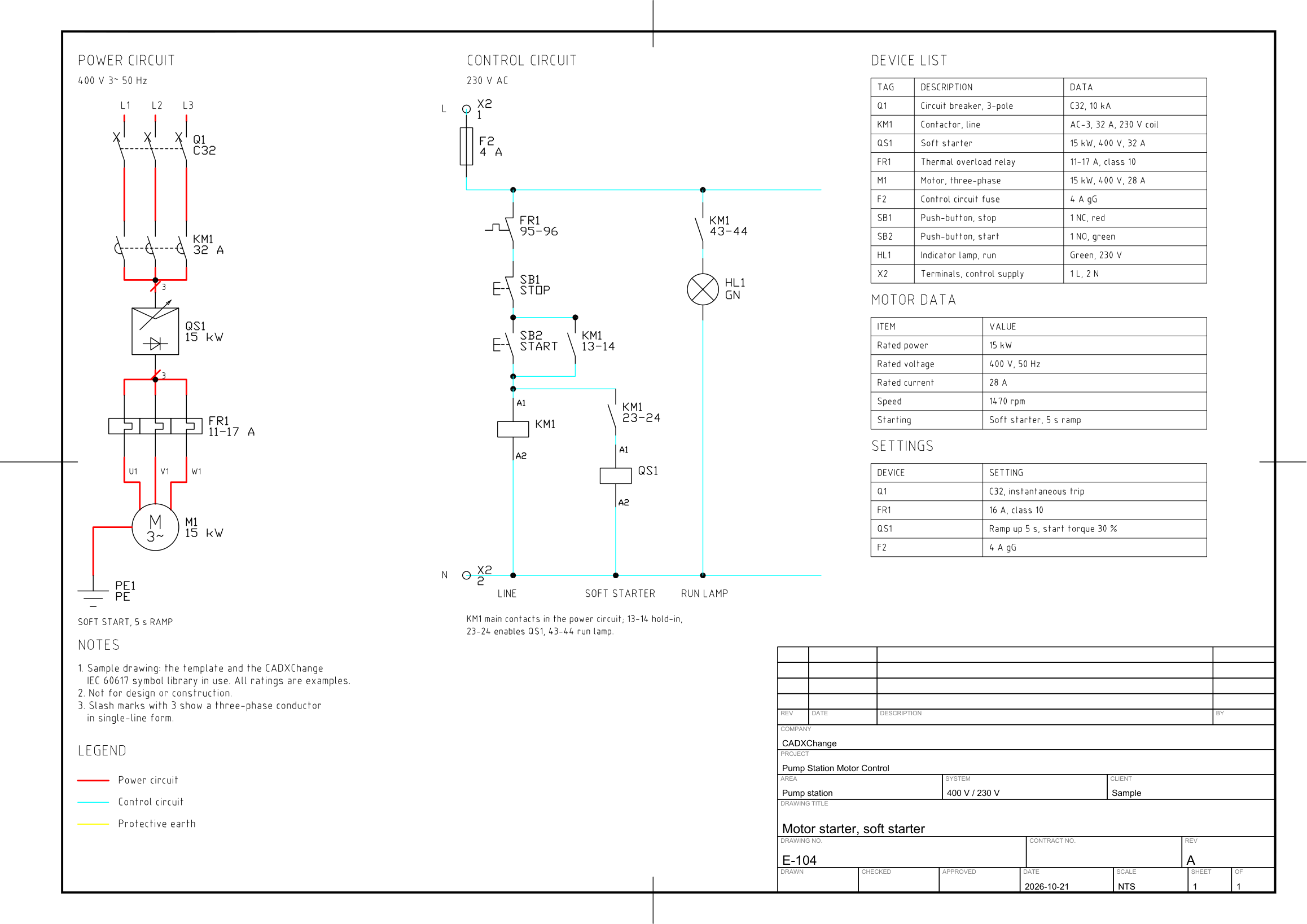

軟起動15 kW 電機的軟起動器：斷路器、主接觸器、用單線形式畫出並標註三相的軟起動器、熱繼電器和電機，控制迴路裡由主接觸器使能軟起動器並點亮執行燈。

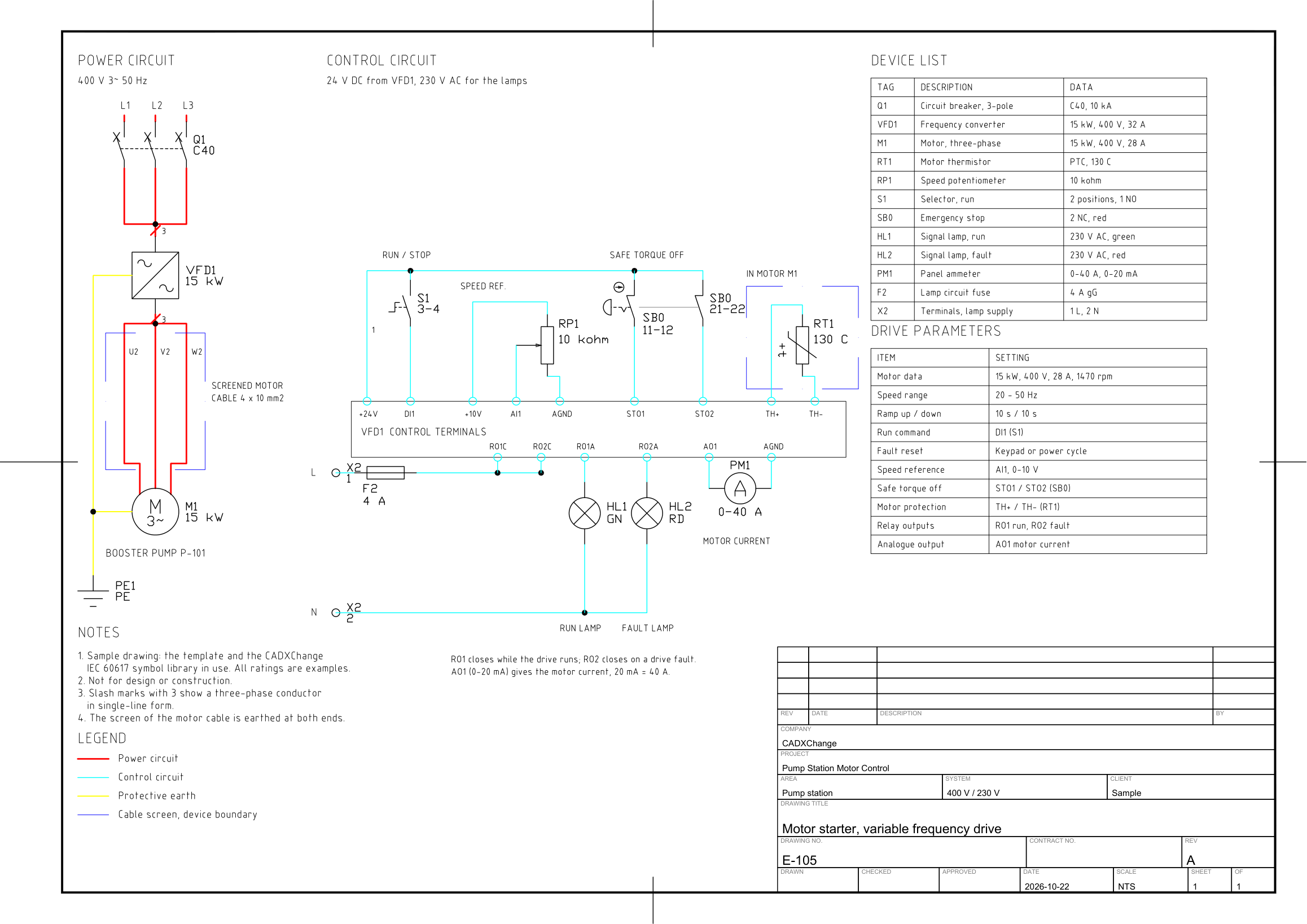

變頻器15 kW 水泵的變頻調速：斷路器、變頻器、遮蔽電機電纜和電機，變頻器的控制端子接執行開關、速度電位器、雙通道急停（安全轉矩關斷）、電機熱敏電阻、兩路繼電器輸出指示燈和一塊電流表。

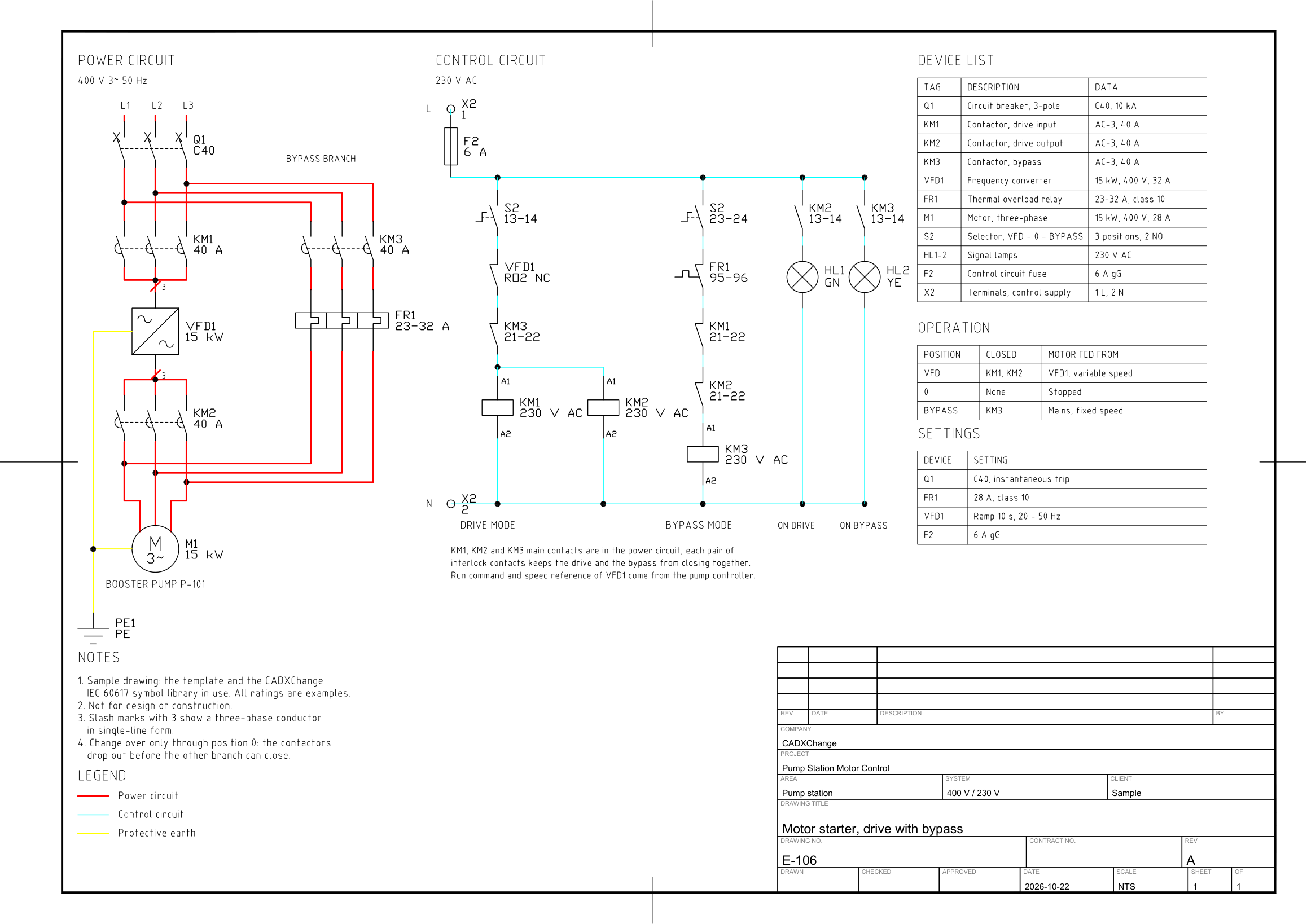

帶旁路的變頻器帶旁路的變頻器：一路是輸入接觸器、變頻器和輸出接觸器，另一路是旁路接觸器和熱繼電器，兩路接到同一臺 15 kW 電機。三位選擇開關、互鎖觸點和變頻器故障觸點決定哪一路執行。

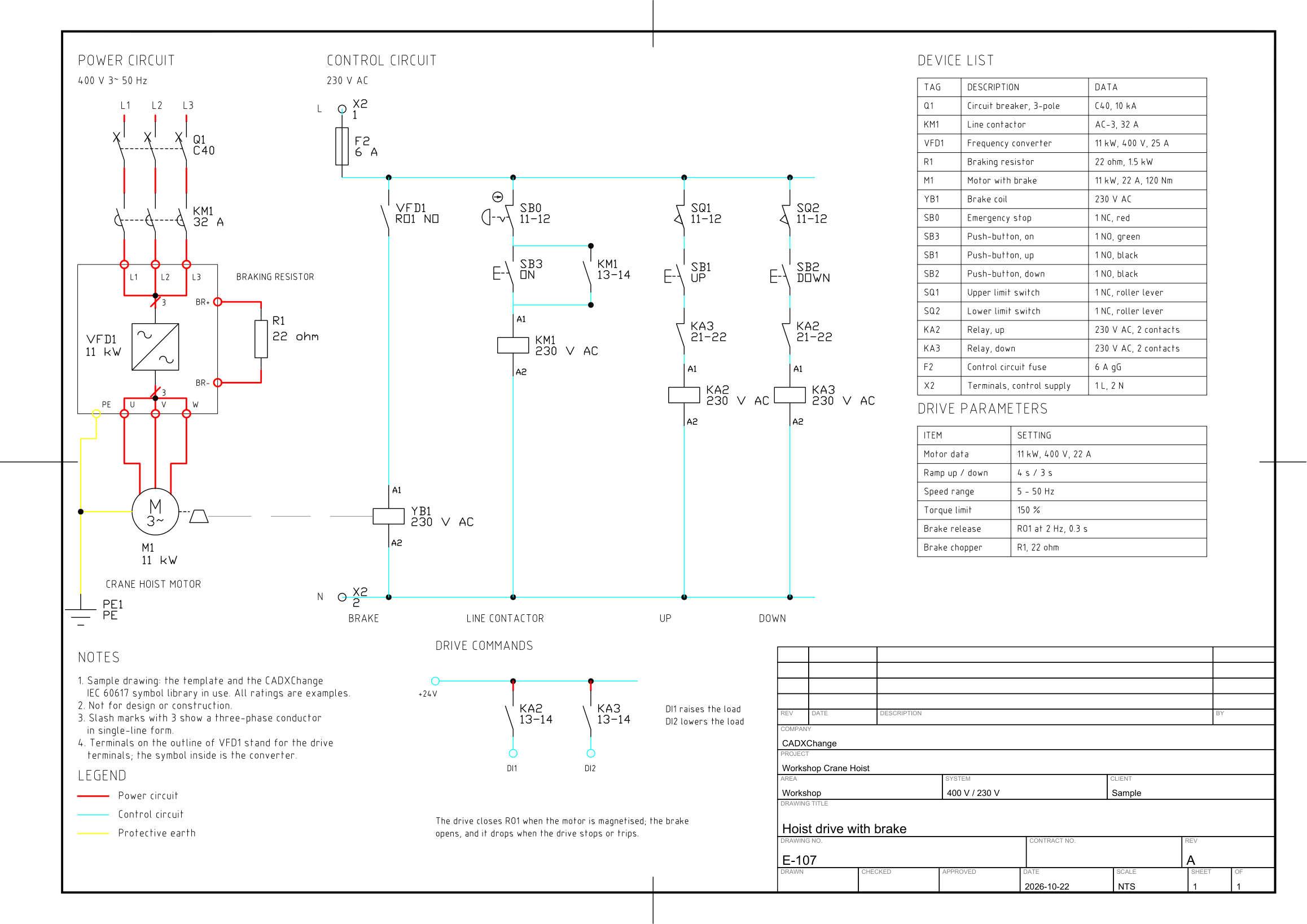

起重機提升驅動起重機提升驅動：主接觸器、畫出端子的變頻器、制動電阻和帶抱閘的電機。控制迴路有急停、帶限位開關和互鎖的上升與下降繼電器，抱閘線圈由變頻器的繼電器輸出鬆開，另有 24 V 的方向指令輸入。

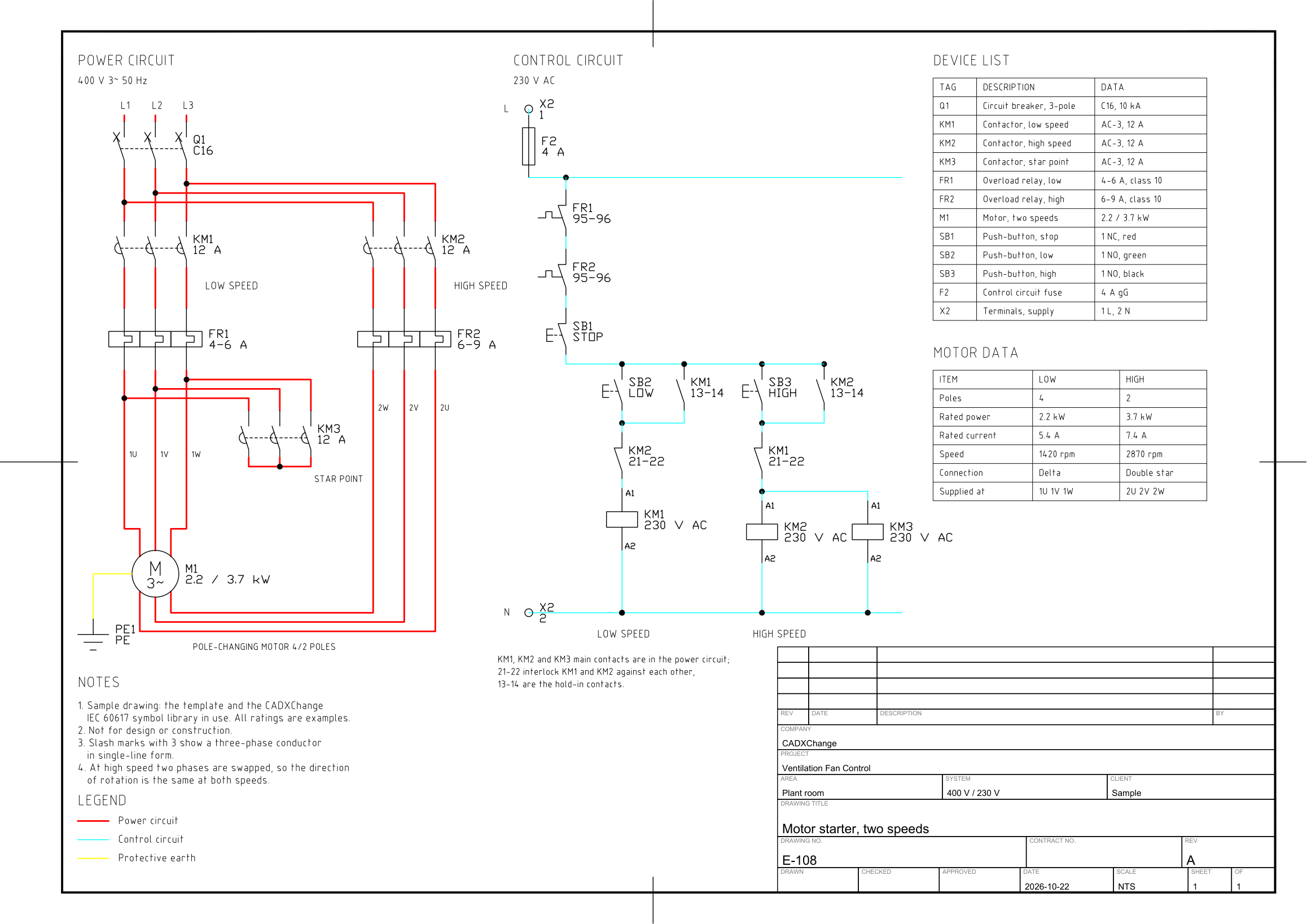

雙速電機風機用變極雙速電機：低速和高速接觸器各配一隻熱繼電器，加一個星點接觸器，畫出電機的六個出線端子（高速時對調兩相），控制迴路有公用停止迴路、兩個起動按鈕和互鎖。
