Wasserkocher
Netzstecker, Ein/Aus-Schalter, Dampfthermostat, Trockengehschutz, Heizelement 2200 W, Neon-Kontrolllampe mit Vorwiderstand und Schutzleiter an den Metallteilen.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Version 1.0 · aktualisiert am 21. Oktober 2026
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Schaltpläne von Haushaltsgeräten
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Household Appliances |
| AREA | AREA | Kitchen |
| SYSTEM | SYSTEM | 230 V AC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Electric kettle |
| DRAWING_NO | DRAWING NO. | E-301 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Verbindungspunkt | IEC_JUNCTION | 4 |
 Steckverbindung | IEC_PLUG_SOCKET | 3 |
 Thermoschalter, selbsttätig, Öffner | IEC_THERMAL_SWITCH_NC | 2 |
 Handschalter, allgemein, Schließer | IEC_SWITCH_MANUAL_NO | 1 |
 Heizelement | IEC_HEATING_ELEMENT | 1 |
 Widerstand | IEC_RESISTOR | 1 |
 Meldeleuchte | IEC_LAMP | 1 |

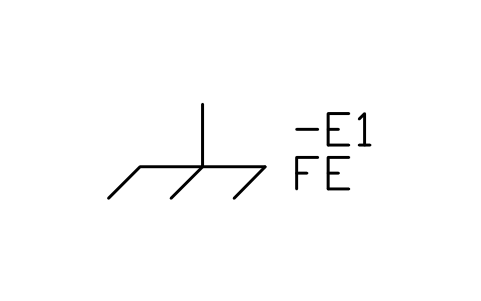

 Rahmen / Gestell | IEC_FRAME | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| X1 | SteckverbindungIEC_PLUG_SOCKET | CONNECTOR = Mains plug | RATING_A = 16 APOLES = 1 |
| S1 | Handschalter, allgemein, SchließerIEC_SWITCH_MANUAL_NO | CONTACT_NO = 1 NO | FUNCTION = On/offRATING_A = 16 AVOLTAGE = 250 V AC |
| ST1 | Thermoschalter, selbsttätig, ÖffnerIEC_THERMAL_SWITCH_NC | SETPOINT_C = 100 C | CONTACT_NO = 1 NCRESET = AutomaticHYSTERESIS_C = 15RATING_A = 16 AVOLTAGE = 250 V AC |
| ST2 | Thermoschalter, selbsttätig, ÖffnerIEC_THERMAL_SWITCH_NC | SETPOINT_C = 135 C | CONTACT_NO = 1 NCRESET = ManualRATING_A = 16 AVOLTAGE = 250 V AC |
| R1 | HeizelementIEC_HEATING_ELEMENT | POWER = 2200 W | VOLTAGE = 230 VRESISTANCE = 24 ohm |

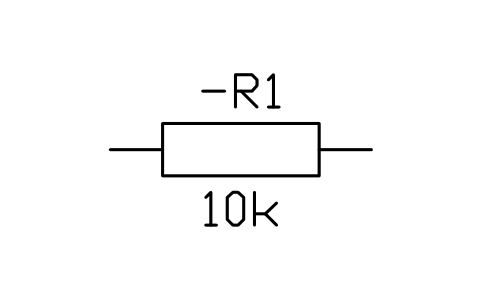

| R2 | WiderstandIEC_RESISTOR | VALUE = 220 kohm | POWER = 0.5 WTOLERANCE = 5% |
| H1 | MeldeleuchteIEC_LAMP | COLOR = Red | VOLTAGE = 230 V ACPOWER = 0.3 W |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
