Lampendimmer
Phasenanschnittdimmer für eine 60-W-Lampe: Sicherung, Drossel, Triac mit Diac, RC-Zündnetzwerk mit veränderlichem Widerstand und Snubber parallel zum Triac.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Version 1.0 · aktualisiert am 21. Oktober 2026
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Schaltpläne von Haushaltsgeräten
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Household Appliances |
| AREA | AREA | Living room |
| SYSTEM | SYSTEM | 230 V AC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Lamp dimmer |
| DRAWING_NO | DRAWING NO. | E-303 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Verbindungspunkt | IEC_JUNCTION | 5 |
 Klemme | IEC_TERMINAL | 2 |
 Widerstand | IEC_RESISTOR | 2 |

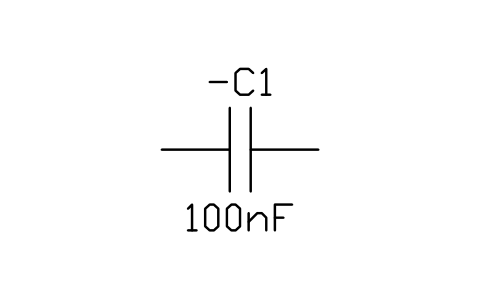

 Kondensator | IEC_CAPACITOR | 2 |
 Sicherung | IEC_FUSE | 1 |

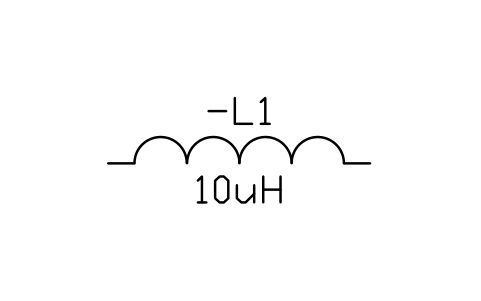

 Induktivität (Spule) | IEC_INDUCTOR | 1 |

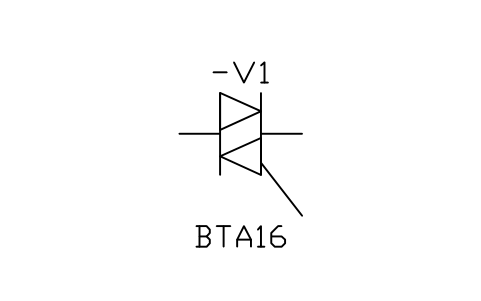

 Triac | IEC_TRIAC | 1 |
 Meldeleuchte | IEC_LAMP | 1 |

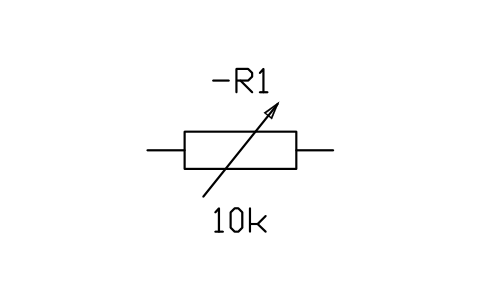

 Einstellbarer Widerstand | IEC_RESISTOR_VARIABLE | 1 |

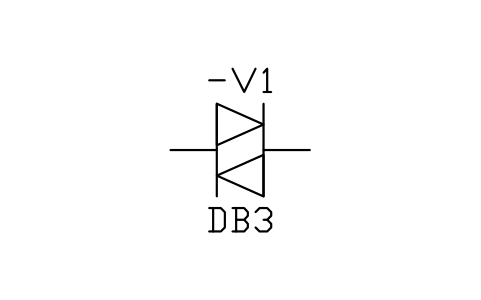

 Diac | IEC_DIAC | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| F1 | SicherungIEC_FUSE | RATING_A = 2 A | VOLTAGE = 250 VCLASS = Time-lagBREAKING_KA = 1.5 |
| X1 | KlemmeIEC_TERMINAL | TERMINAL_NO = 1 | |
| L1 | Induktivität (Spule)IEC_INDUCTOR | VALUE = 1 mH | CURRENT = 2 A |
| V2 | TriacIEC_TRIAC | TYPE = BT136-600 | VOLTAGE = 600 VCURRENT = 4 A |
| X1 | KlemmeIEC_TERMINAL | TERMINAL_NO = 2 | |
| EL1 | MeldeleuchteIEC_LAMP | VOLTAGE = 230 V ACPOWER = 60 W | |
| RV1 | Einstellbarer WiderstandIEC_RESISTOR_VARIABLE | VALUE = 500 kohm | POWER = 0.25 W |
| R1 | WiderstandIEC_RESISTOR | VALUE = 3.3 kohm | POWER = 0.25 WTOLERANCE = 5% |
| C1 | KondensatorIEC_CAPACITOR | VALUE = 100 nF | VOLTAGE = 275 V ACTOLERANCE = 10% |
| V1 | DiacIEC_DIAC | TYPE = DB3 | VOLTAGE = 32 V |
| R2 | WiderstandIEC_RESISTOR | VALUE = 100 ohm | POWER = 1 WTOLERANCE = 5% |
| C2 | KondensatorIEC_CAPACITOR | VALUE = 100 nF | VOLTAGE = 275 V ACTOLERANCE = 10% |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
