Logikplan und SPS-Verdrahtung: Beispiel-DWG und Elektro-Vorlage
Zwei vollständige Steuerungszeichnungen desselben Pumpwerks auf ISO-A3-Blättern. Der Logikplan zeigt die Steuerfunktion mit Gattern, Kippgliedern, einem Monoflop und einem Zähler. Der SPS-Verdrahtungsplan zeigt, wie die Feldgeräte an die Eingabe-, Ausgabe- und Analogeingabebaugruppen und an die 24-V-DC-Versorgung angeschlossen sind. Jede Zeichnung hat eine Signal- bzw. E/A-Liste, Hinweise und ein ausgefülltes Schriftfeld; jedes Symbol ist ein Block mit ausgefüllten Attributen.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.
Füllstandsteuerung

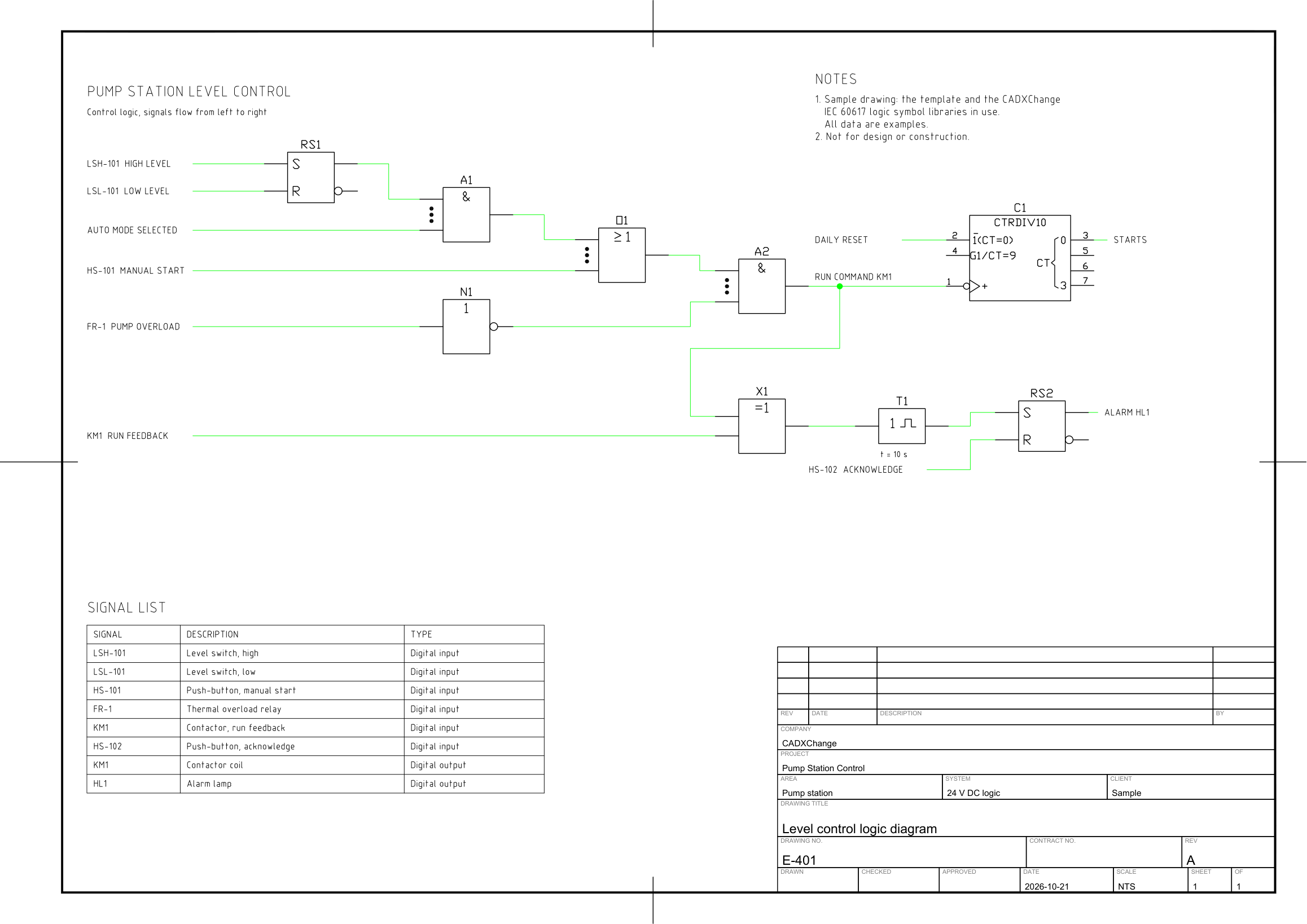

Füllstandsteuerung eines Pumpwerks: Füllstandsspeicher, Automatik- und Handstart, invertierter Überlastkontakt, Betriebsbefehl, Rückmeldeüberwachung mit 10 s Verzögerung, gespeicherte Störmeldung und ein Tageszähler für Starts.
SPS-Ein-/Ausgänge

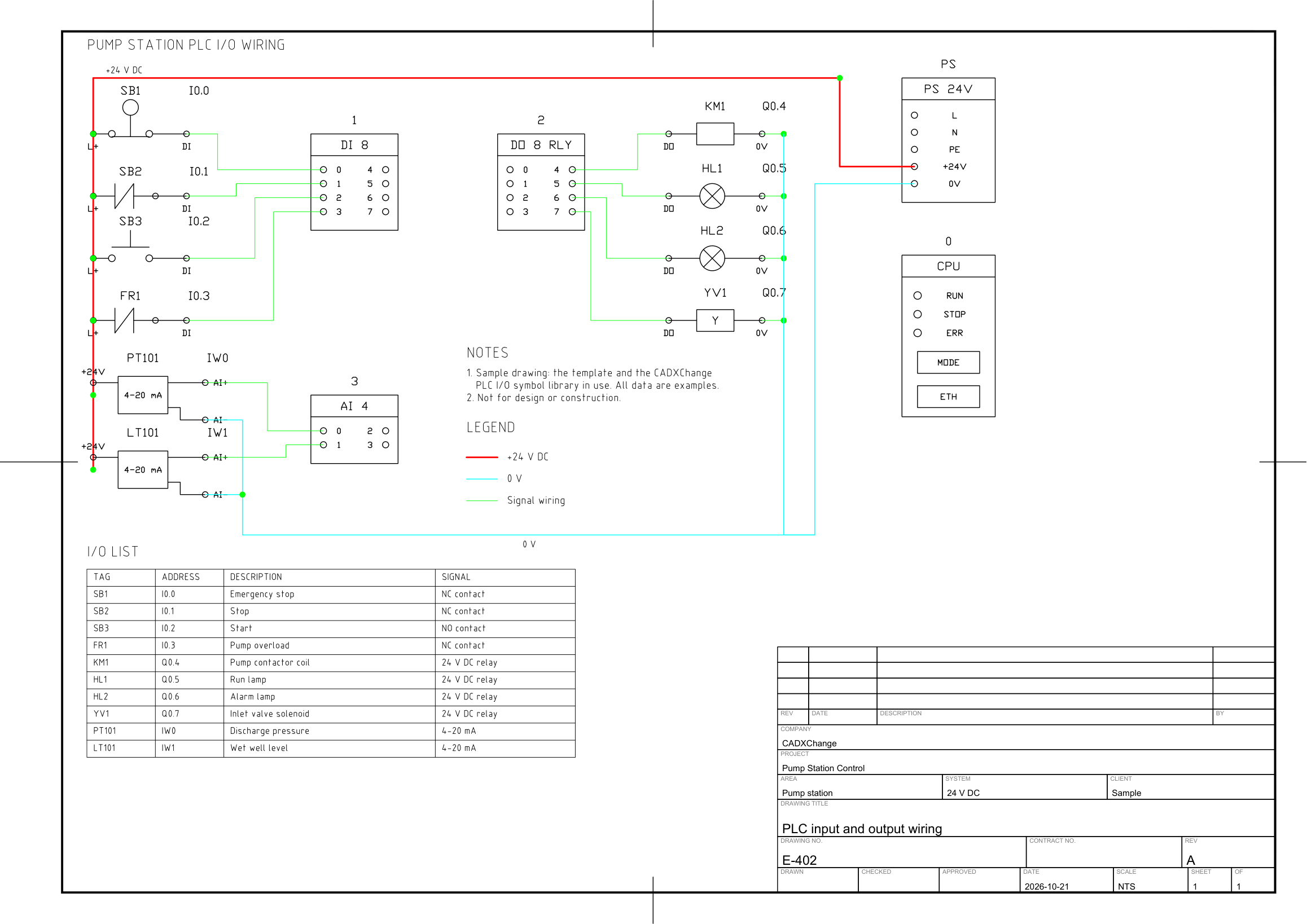

SPS-Verdrahtung eines Pumpwerks: Netzteil und CPU, eine Eingabebaugruppe mit vier Feldgeräten, eine Relaisausgabebaugruppe mit vier Verbrauchern, eine Analogeingabebaugruppe mit zwei Messumformern sowie die Schienen für 24 V DC und 0 V.
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Schriftfeldvorlagen (ISO A3 und mehr)Blattrahmen und Schriftfeld dieser Zeichnung
SPS-Kontaktplan- und E/A-Symbole12 ihrer Symbole sind hier verwendet
Logikgatter-Symbole (IEC 60617)4 ihrer Symbole sind hier verwendet
Flipflops, Multiplexer, Operationsverstärker (IEC 60617)2 ihrer Symbole sind hier verwendet
Multiplexer, Addierer, Decoder, Zähler (IEC 60617)1 ihrer Symbole sind hier verwendet
Das steckt im ZIP
- Level-Control-Logic-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format) - PLC-IO-Wiring-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format) - Electrical-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist - CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt - README.txt
README mit Layerliste und Hinweisen zur Nutzung
Jedes ZIP enthält seine eigene Zeichnung sowie die Vorlage, die Plotstiltabelle und die README.
Die Vorlage
Die Elektro-Vorlage hat 16 Layer mit Farben, Linienstärken und Linientypen (Hauptstromkreise, Sammelschienen, Steuerung, Signal, Schutzerde, Gehäusegrenzen, Text und mehr), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 sowie ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine gängige Konvention, keine Norm; passen Sie sie an die Regeln Ihres Unternehmens an.
Definierte Layer
Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.
| Layer | Farbe | Linienstärke | Linientyp | Verwendung | Füllstandsteuerung | SPS-Ein-/Ausgänge |
|---|---|---|---|---|---|---|
| Elektro-Layer | ||||||
| ELEC-POWER | 1 | 0.50 mm | Continuous | Hauptstromkreise | hier nicht genutzt | 5 |
| ELEC-BUS | 1 | 0.70 mm | Continuous | Sammelschienen und dicke Linien | hier nicht genutzt | hier nicht genutzt |
| ELEC-CONTROL | 4 | 0.25 mm | Continuous | Steuerstromkreise | hier nicht genutzt | 9 |
| ELEC-SIGNAL | 3 | 0.18 mm | Continuous | Signal-, Mess- und Kommunikationskreise | 34 | 47 |
| ELEC-PE | 2 | 0.35 mm | Continuous | Schutzerde und Potentialausgleich | hier nicht genutzt | hier nicht genutzt |
| ELEC-CABLE | 30 | 0.25 mm | DASHED | Kabel-, Rohr- und Trassenführung | hier nicht genutzt | hier nicht genutzt |
| SYMBOL | 7 | 0.25 mm | Continuous | Symbole (der Layer der Symbolbibliotheken) | 9 | 15 |
| ELEC-TERMINAL | 7 | 0.25 mm | Continuous | Klemmen und Anschlusspunkte | hier nicht genutzt | hier nicht genutzt |
| ELEC-BOUNDARY | 5 | 0.18 mm | DASHDOT | Grenzen von Gehäusen, Tafeln und Geräten | hier nicht genutzt | hier nicht genutzt |
| ELEC-MECH-LINK | 8 | 0.18 mm | DASHED | Mechanische Verbindungen, Verriegelungen und Messverbindungen | hier nicht genutzt | hier nicht genutzt |
| ELEC-REF | 7 | 0.18 mm | Continuous | Betriebsmittelkennzeichen (-QF1, -K2) | hier nicht genutzt | hier nicht genutzt |
| ELEC-WIRE-NO | 7 | 0.18 mm | Continuous | Aderkennzeichen und Kabelbeschriftung | hier nicht genutzt | hier nicht genutzt |
| ELEC-XREF | 9 | 0.13 mm | Continuous | Kontakt- und Querverweistexte | hier nicht genutzt | hier nicht genutzt |
| ELEC-TEXT | 7 | 0.18 mm | Continuous | Allgemeiner Text | 56 | 69 |
| ELEC-NOTES | 7 | 0.18 mm | Continuous | Hinweise und Legenden | 5 | 4 |
| ELEC-DIM | 3 | 0.18 mm | Continuous | Bemaßung | hier nicht genutzt | hier nicht genutzt |
| Blatt- und Symbol-Layer | ||||||
| 0 | 7 | Standard | Continuous | Standard-Layer, leer lassen | hier nicht genutzt | hier nicht genutzt |
| FRAME | 7 | Standard | Continuous | Blattrahmen | 5 | 5 |
| TITLEBLOCK | 7 | Standard | Continuous | Schriftfeld und Änderungstabelle | 1 | 1 |
| VIEWPORT | 8 | Standard | Continuous | Layout-Ansichtsfensterrahmen (wird nicht geplottet) | 2 | 2 |
| DRAWING-AREA | 8 | Standard | Continuous | Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet) | 2 | 2 |
Definierte Stile
Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.
| Art | Name | Einstellungen |
|---|---|---|
| Textstil | ISO | isocp.shx, 15°, variable Höhe |
| Textstil | ISO-2.5 | isocp.shx, 15°, 2.5 mm hoch |
| Textstil | ISO-3.5 | isocp.shx, 15°, 3.5 mm hoch |
| Textstil | ISO-5 | isocp.shx, 15°, 5 mm hoch |
| Textstil | TB-en | Arial, vom Schriftfeld verwendet |
| Bemaßungsstil | ISO-25 | Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen |
| Linientyp | Continuous | Volllinie |
| Linientyp | DASHED | Strichlinie |
| Linientyp | DASHDOT | Strichpunktlinie |
| Linientyp | CENTER | Mittellinie |
| Linientyp | PHANTOM | Strich-Zweipunkt-Linie |
| Linientyp | HIDDEN | Verdeckte Linie |
Blatt- und Zeichnungseinrichtung
Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.
- Blatt
- ISO A3 quer, 420 × 297 mm.
- Layout
- Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
- Rahmen
- 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
- Modellbereich
- Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
- Schriftfeld
- 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
- Schrifthöhe
- 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
- Linientypfaktor
- 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
- Plotstil
- Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.
Füllstandsteuerung
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 24 V DC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Level control logic diagram |
| DRAWING_NO | DRAWING NO. | E-401 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 RS-Flipflop | LGC_S01659_RS_BISTABLE | 2 |
 UND-Element | LGB_S01567_AND_ELEMENT | 2 |
 ODER-Element | LGB_S01566_OR_ELEMENT | 1 |
 Negator | LGB_S01576_NEGATOR | 1 |
 Exklusiv-ODER-Element | LGB_S01574_EXCLUSIVE_OR_ELEMENT | 1 |
 Monoflop, nicht nachtriggerbar | LGC_S01675_MONOSTABLE_NON_RETRIGGER | 1 |
 Dezimalzähler | LGD_S01703_COUNTER_DECADE | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| RS1 | RS-FlipflopLGC_S01659_RS_BISTABLE | FUNCTION = Level latch: set at high level, reset at low levelSTD_CLAUSE = IEC 60617-12 12-42-01STD_REF = S01659 | |
| A1 | UND-ElementLGB_S01567_AND_ELEMENT | FUNCTION = Auto start requestSTD_CLAUSE = IEC 60617-12 12-27-02STD_REF = S01567 | |
| O1 | ODER-ElementLGB_S01566_OR_ELEMENT | FUNCTION = Start request, auto or manualSTD_CLAUSE = IEC 60617-12 12-27-01STD_REF = S01566 | |
| N1 | NegatorLGB_S01576_NEGATOR | FUNCTION = Overload inverted, healthySTD_CLAUSE = IEC 60617-12 12-27-11STD_REF = S01576 | |
| A2 | UND-ElementLGB_S01567_AND_ELEMENT | FUNCTION = Run commandSTD_CLAUSE = IEC 60617-12 12-27-02STD_REF = S01567 | |
| X1 | Exklusiv-ODER-ElementLGB_S01574_EXCLUSIVE_OR_ELEMENT | FUNCTION = Command and feedback differSTD_CLAUSE = IEC 60617-12 12-27-09STD_REF = S01574 | |
| T1 | Monoflop, nicht nachtriggerbarLGC_S01675_MONOSTABLE_NON_RETRIGGER | FUNCTION = Mismatch longer than 10 sSTD_CLAUSE = IEC 60617-12 12-44-02STD_REF = S01675 | |
| RS2 | RS-FlipflopLGC_S01659_RS_BISTABLE | FUNCTION = Alarm latch, reset by acknowledgeSTD_CLAUSE = IEC 60617-12 12-42-01STD_REF = S01659 | |
| C1 | DezimalzählerLGD_S01703_COUNTER_DECADE | FUNCTION = Pump starts per daySTD_CLAUSE = IEC 60617-12 12-49-16STD_REF = S01703 |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
SPS-Ein-/Ausgänge
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 24 V DC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | PLC input and output wiring |
| DRAWING_NO | DRAWING NO. | E-402 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Öffner an Eingang | PLC_FIELD_CONTACT_NC | 2 |
 Meldeleuchte von Ausgang | PLC_FIELD_LAMP | 2 |
 Messumformer, 2-Leiter-4-20-mA-Schleife an Analogeingang | PLC_FIELD_4_20MA_2WIRE | 2 |
 Digitale Eingangsbaugruppe, 8 Kanäle | PLC_MOD_DI8 | 1 |
 Not-Halt (Öffner) an Eingang | PLC_FIELD_ESTOP | 1 |
 Taster (Schließer) an Eingang | PLC_FIELD_PUSHBUTTON | 1 |
 Digitale Ausgangsbaugruppe, 8 Relaisausgänge | PLC_MOD_DO8_RELAY | 1 |
 Relais- oder Schützspule von Ausgang | PLC_FIELD_COIL | 1 |
 Magnetventil von Ausgang | PLC_FIELD_SOLENOID | 1 |
 Analoge Eingangsbaugruppe, 4 Kanäle (4-20 mA / 0-10 V) | PLC_MOD_AI4 | 1 |
 Netzteil-Baugruppe, 24 VDC | PLC_MOD_PSU | 1 |
 CPU-Baugruppe | PLC_MOD_CPU | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| 1 | Digitale Eingangsbaugruppe, 8 KanälePLC_MOD_DI8 | MODULE_TYPE = Digital inputADDRESS_START = I0.0CHANNELS = 8SIGNAL = 24 V DC | |
| SB1 | Not-Halt (Öffner) an EingangPLC_FIELD_ESTOP | ADDRESS = I0.0 | DESCRIPTION = Emergency stop, normally closedCABLE = 2x0.75 mm2 |
| SB2 | Öffner an EingangPLC_FIELD_CONTACT_NC | ADDRESS = I0.1 | DESCRIPTION = Stop, normally closedCABLE = 2x0.75 mm2 |
| SB3 | Taster (Schließer) an EingangPLC_FIELD_PUSHBUTTON | ADDRESS = I0.2 | DESCRIPTION = Start, normally openCABLE = 2x0.75 mm2 |
| FR1 | Öffner an EingangPLC_FIELD_CONTACT_NC | ADDRESS = I0.3 | DESCRIPTION = Pump overload, normally closedCABLE = 2x0.75 mm2 |
| 2 | Digitale Ausgangsbaugruppe, 8 RelaisausgängePLC_MOD_DO8_RELAY | MODULE_TYPE = Digital output, relayADDRESS_START = Q0.0CHANNELS = 8SIGNAL = 24 V DC, 2 A | |
| KM1 | Relais- oder Schützspule von AusgangPLC_FIELD_COIL | ADDRESS = Q0.4 | DESCRIPTION = Pump contactor coilCABLE = 2x0.75 mm2 |
| HL1 | Meldeleuchte von AusgangPLC_FIELD_LAMP | ADDRESS = Q0.5 | DESCRIPTION = Run lamp, greenCABLE = 2x0.75 mm2 |
| HL2 | Meldeleuchte von AusgangPLC_FIELD_LAMP | ADDRESS = Q0.6 | DESCRIPTION = Alarm lamp, redCABLE = 2x0.75 mm2 |
| YV1 | Magnetventil von AusgangPLC_FIELD_SOLENOID | ADDRESS = Q0.7 | DESCRIPTION = Inlet valve solenoidCABLE = 2x0.75 mm2 |
| 3 | Analoge Eingangsbaugruppe, 4 Kanäle (4-20 mA / 0-10 V)PLC_MOD_AI4 | MODULE_TYPE = Analogue inputADDRESS_START = IW0CHANNELS = 4SIGNAL = 4-20 mA | |
| PT101 | Messumformer, 2-Leiter-4-20-mA-Schleife an AnalogeingangPLC_FIELD_4_20MA_2WIRE | ADDRESS = IW0 | DESCRIPTION = Discharge pressure transmitterCABLE = 2x0.75 mm2, shielded |
| LT101 | Messumformer, 2-Leiter-4-20-mA-Schleife an AnalogeingangPLC_FIELD_4_20MA_2WIRE | ADDRESS = IW1 | DESCRIPTION = Wet well level transmitterCABLE = 2x0.75 mm2, shielded |
| PS | Netzteil-Baugruppe, 24 VDCPLC_MOD_PSU | INPUT = 230 V ACOUTPUT = 24 V DC, 10 A | |
| 0 | CPU-BaugruppePLC_MOD_CPU | MODULE_TYPE = CPU |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
So verwenden Sie es
- Öffnen Sie die Beispielzeichnung, um zu sehen, wie Layer, Text und Schriftfeld eingesetzt werden, oder öffnen Sie sie zuerst im Browser, ganz ohne Installation.
- Beginnen Sie Ihre Zeichnung mit der Vorlage (NEU, dann die DWT-Datei wählen). Für Schwarzweißdrucke kopieren Sie die CTB-Datei in den Ordner der Plotstile.
- Fügen Sie Blöcke aus der Symbolbibliothek in Ihre Zeichnung ein. Die Blöcke im Beispiel sind Kopien; sie ändern sich nicht, wenn sich eine Bibliothek ändert.
- Doppelklicken Sie auf das Schriftfeld, um es auszufüllen, und exportieren Sie danach die Betriebsmittelliste mit BlockSync.
Häufige Fragen
- Kann ich die Zeichnung für ein echtes Projekt verwenden?
- Als Ausgangspunkt für Aufbau und Layer ja. Bemessungswerte, Einstellwerte und Kabelquerschnitte sind erfunden. Der Plan muss deshalb für Ihr Projekt geprüft und angepasst werden, bevor er für Planung oder Bau dient.
- Warum sind die Layer farbig?
- Farben und Linienstärken folgen den Layern: Hauptstromkreise sind rot und dick, Steuerung ist cyan, Signal ist grün. Die Plotstil-Tabelle im ZIP druckt alles schwarz und behält die Linienstärken, sodass Sie auch in Schwarzweiß plotten können.
- Welche CAD-Programme öffnen die Dateien?
- Zeichnung und Vorlage liegen im AutoCAD-2018-Format vor. AutoCAD 2018 und neuer öffnen sie, ebenso andere CAD-Programme, die dieses Format lesen. Der Browser-Viewer braucht keine Installation.
