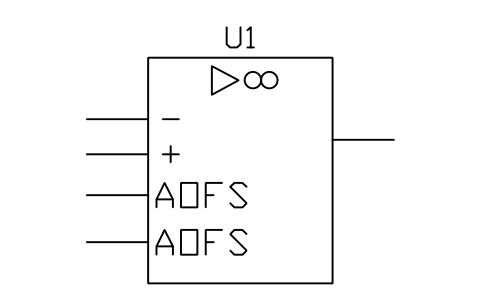

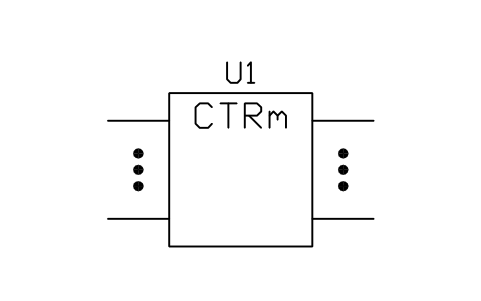

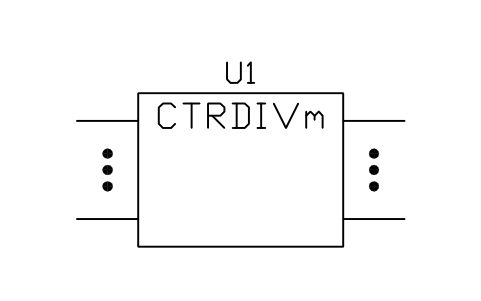

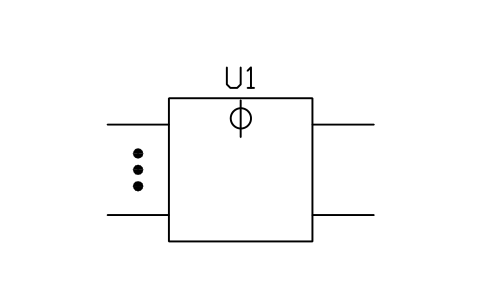

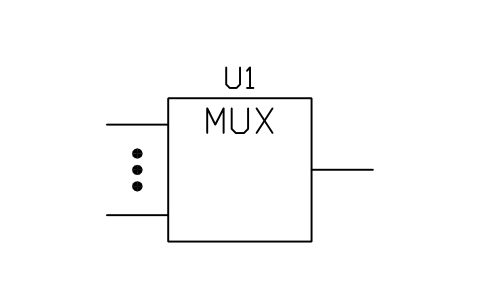

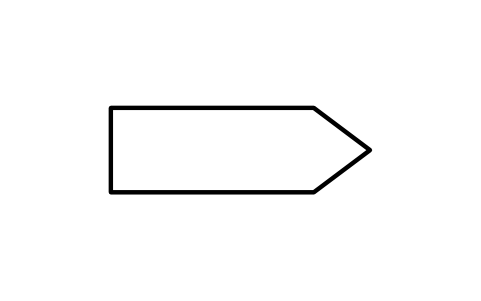

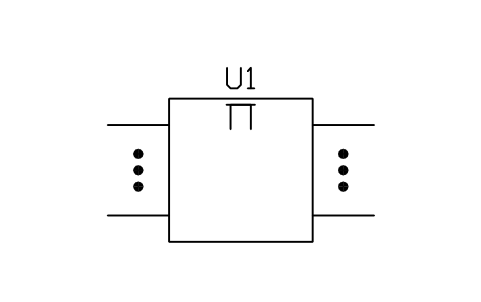

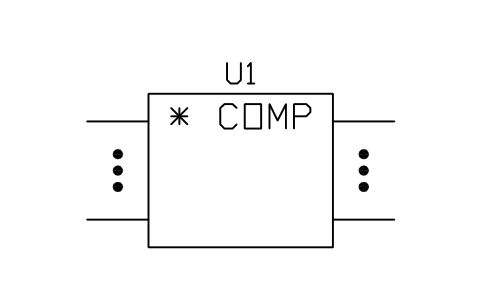

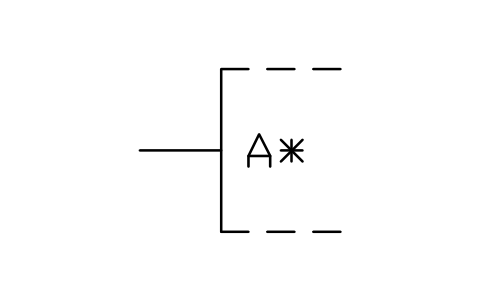

Kostenlose AutoCAD-Symbole für Flipflops, Zähler und Operationsverstärker (DWG), Stil IEC 60617-12 und -13

Zu IEC 60617-12 und -13

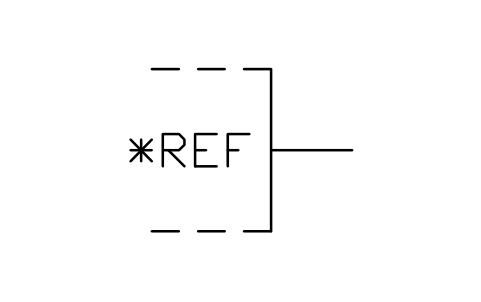

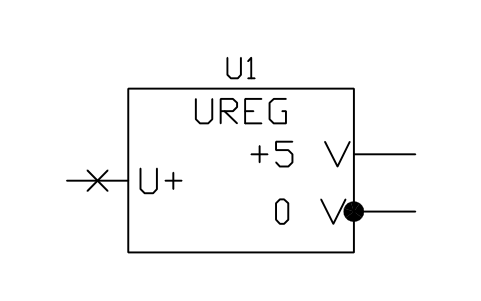

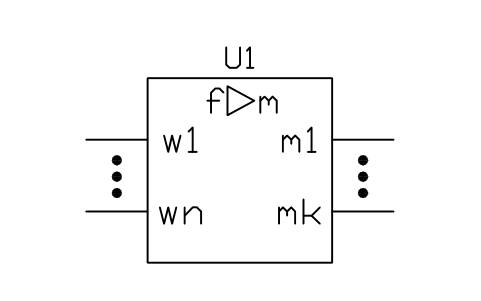

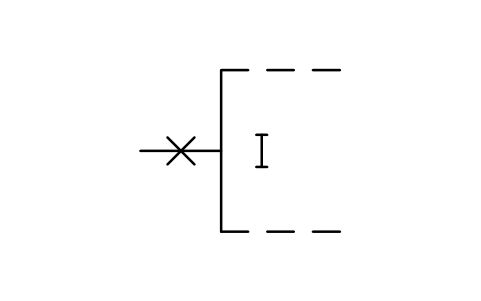

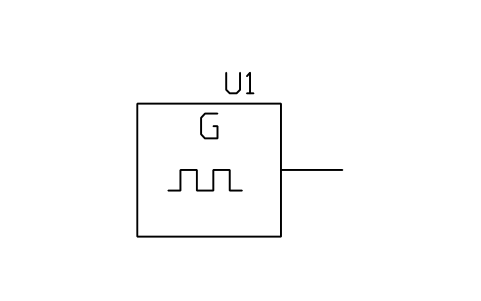

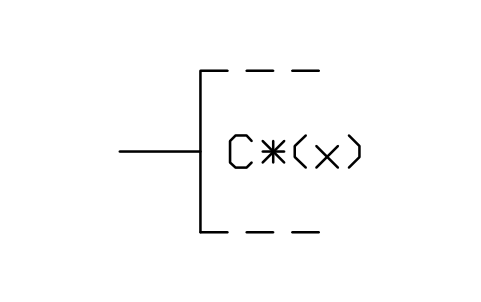

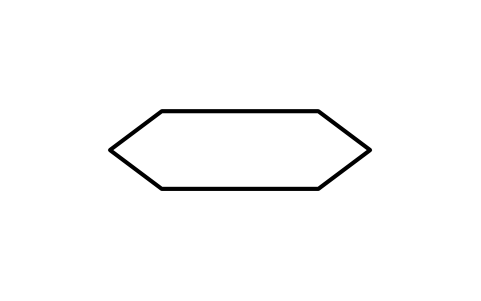

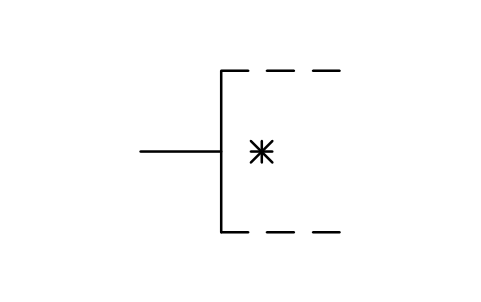

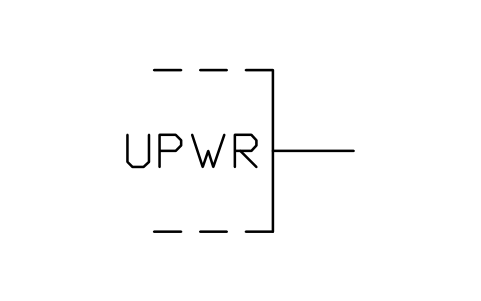

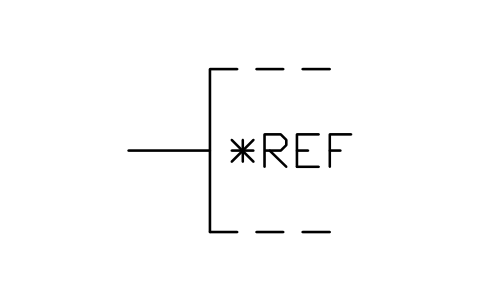

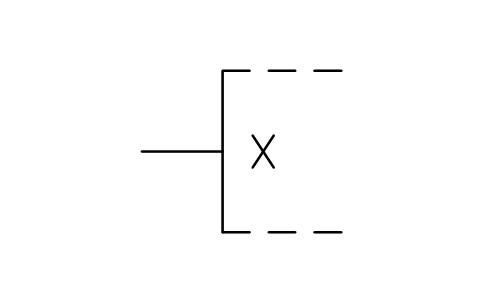

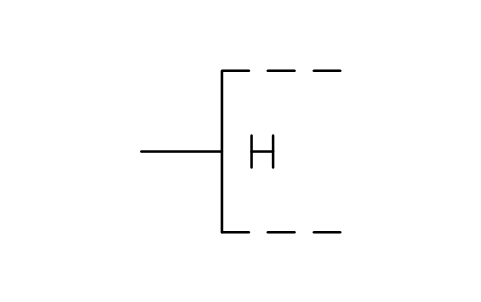

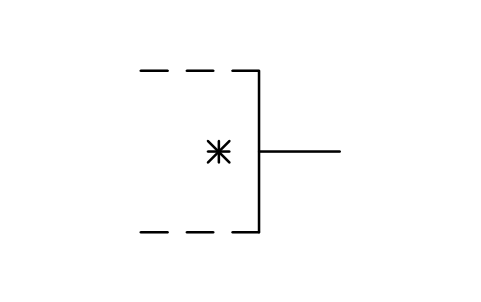

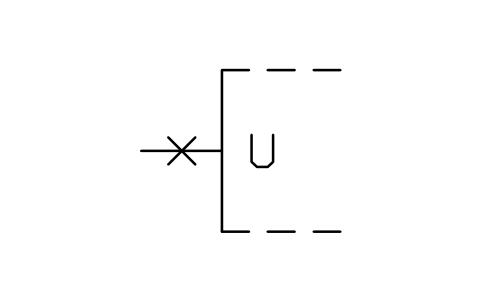

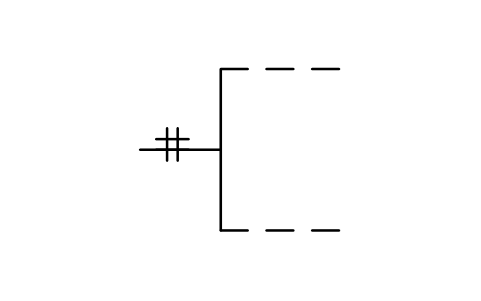

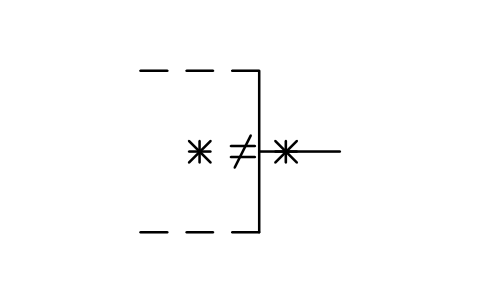

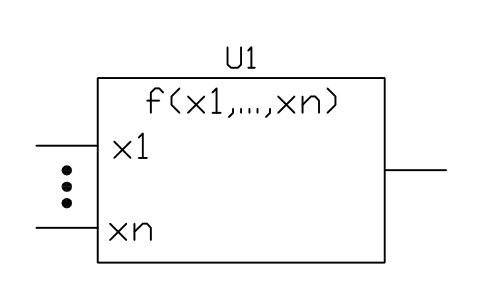

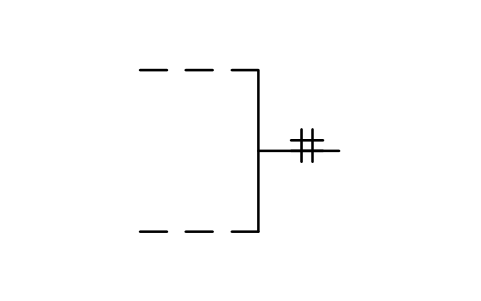

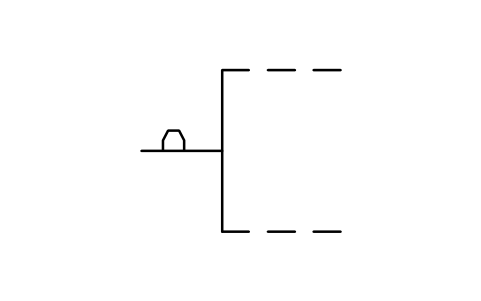

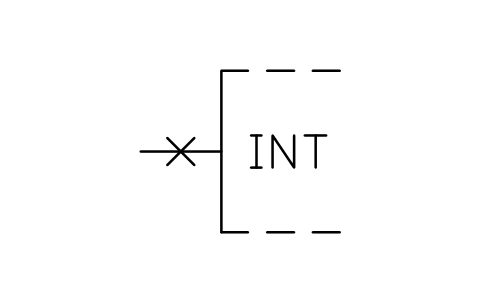

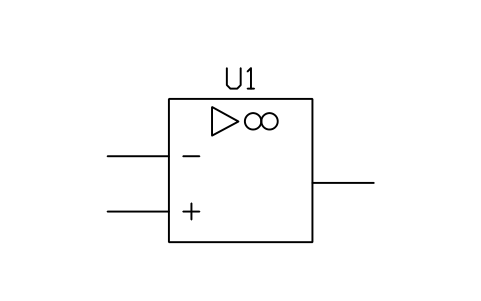

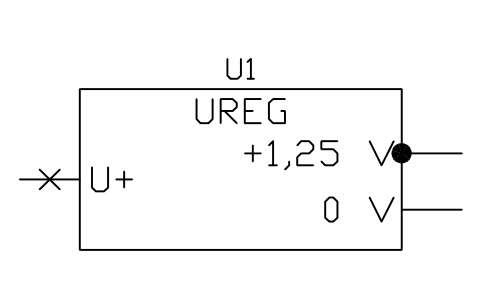

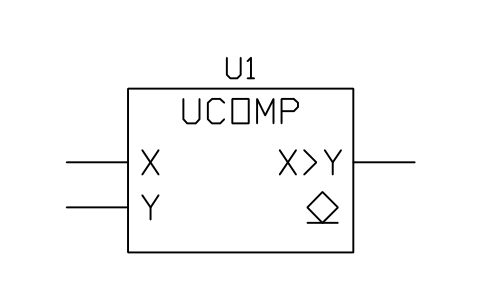

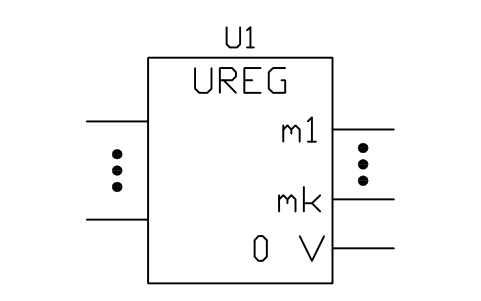

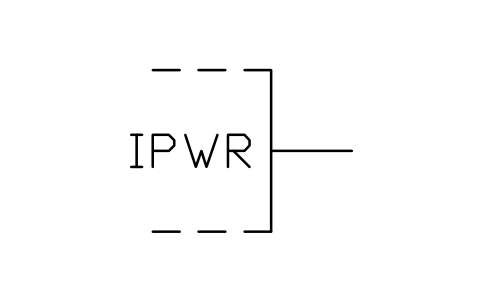

IEC 60617 ist die internationale Norm für Schaltzeichen. Teil 12 behandelt binäre Elemente, Teil 13 analoge Elemente; beide verwenden rechteckige Symbole mit Kennzeichen im Inneren und an den Anschlüssen. Diese Bibliothek folgt den Bildern der Norm für die allgemeinen Symbole und die gängigen Funktionsblöcke. Die großen Bausteinbeispiele mit vollständiger Anschlussnummerierung enthält sie nicht, und einige Bilder, die sich nicht sicher lesen ließen, wurden weggelassen.

Diese Symbole sind eigene Zeichnungen nach den Bildern der Norm. Sie sind nicht aus der Norm kopiert, und die Bibliothek ist nicht gegen die Norm zertifiziert. Prüfe sie gegen die Norm, deine Firmennorm oder die Legende deines Kunden, bevor du dich auf eine Form verlässt.

Häufige Fragen

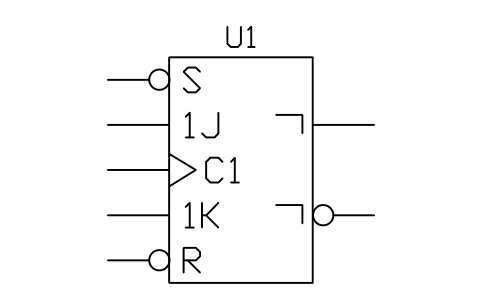

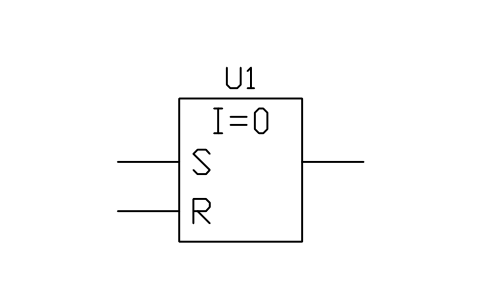

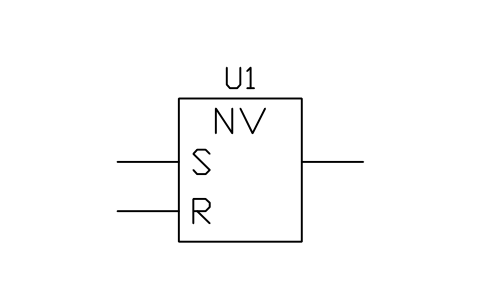

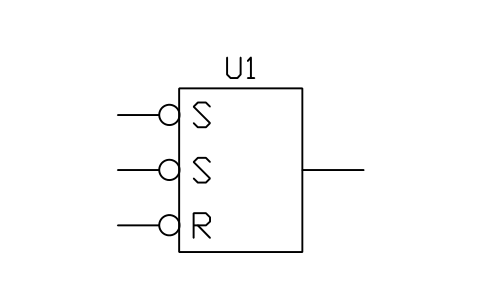

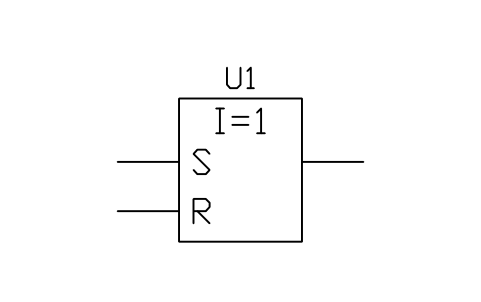

Wie zeichne ich ein JK- oder D-Flipflop?

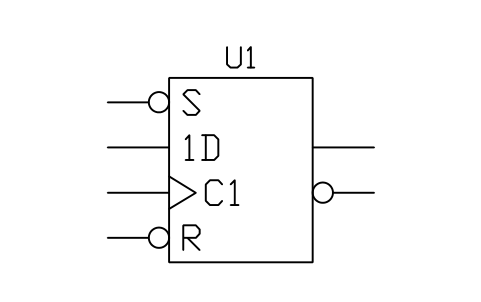

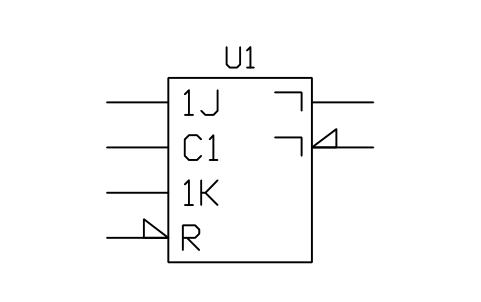

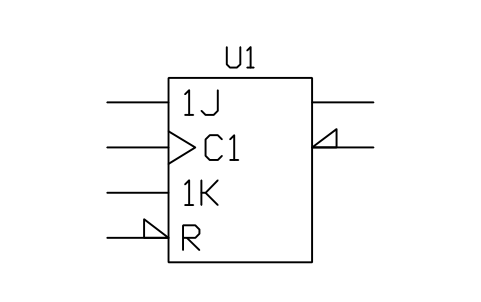

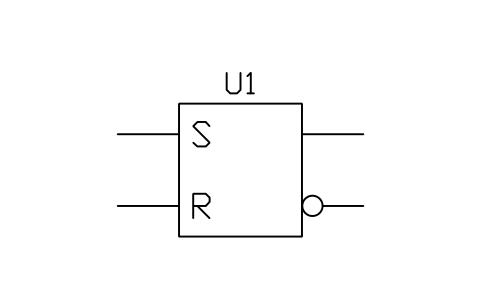

Nimm die Blöcke „JK bistable, edge-triggered“ oder „D bistable, edge-triggered“. Sie zeigen die Eingänge mit dem dynamischen Keil, den Rücksetzeingang und die Ausgänge. Setz- und Rücksetzanschlüsse ergänzt du durch Kopieren einer Anschlusslinie; heißen die Anschlüsse bei deinem Baustein anders, ersetzt du die Beschriftung.

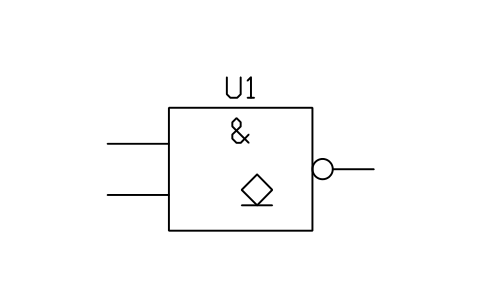

Wo sind die einfachen UND-, ODER- und NAND-Gatter?

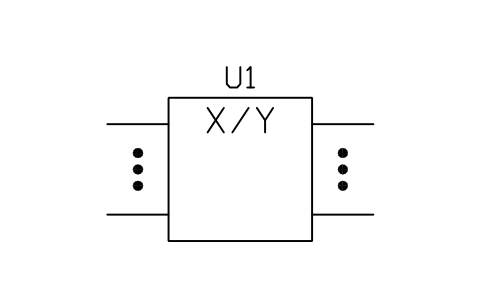

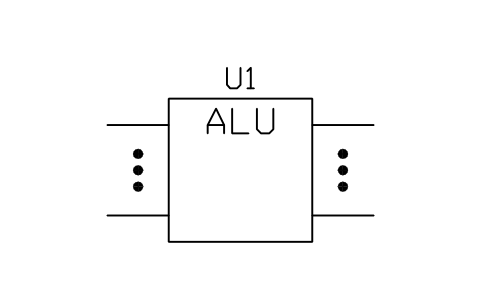

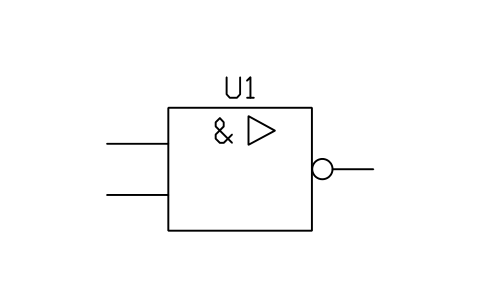

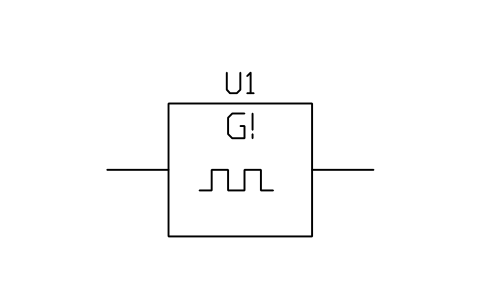

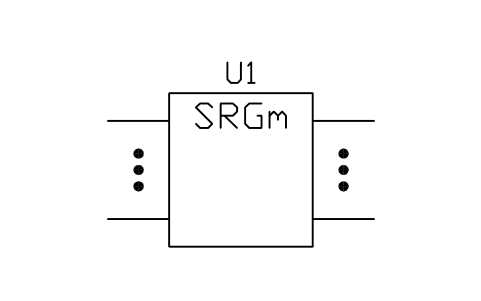

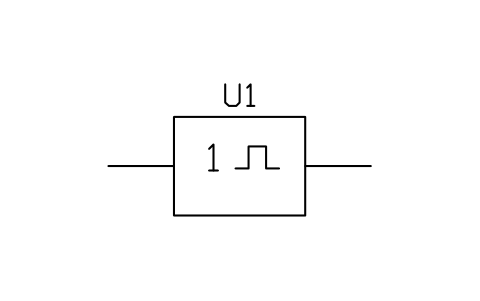

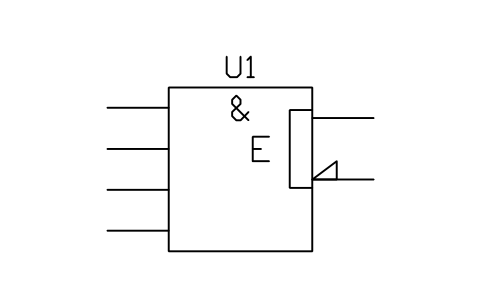

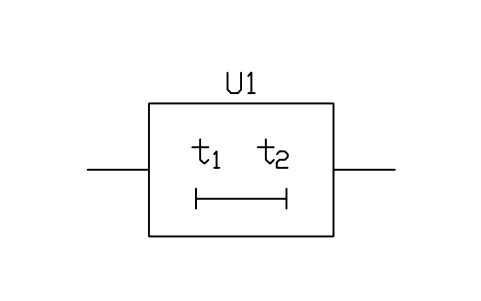

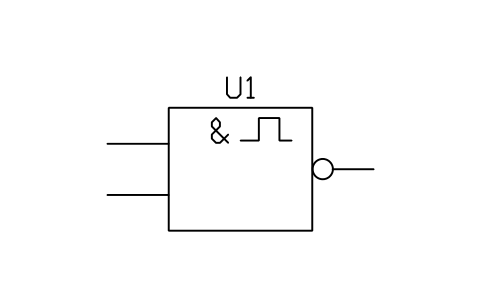

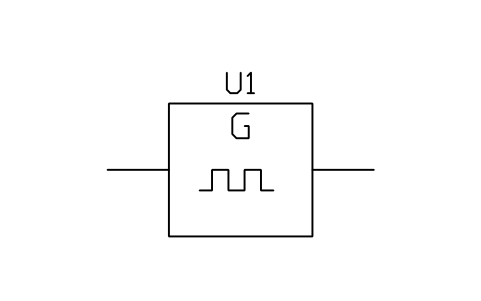

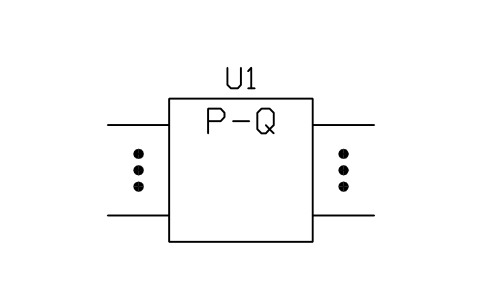

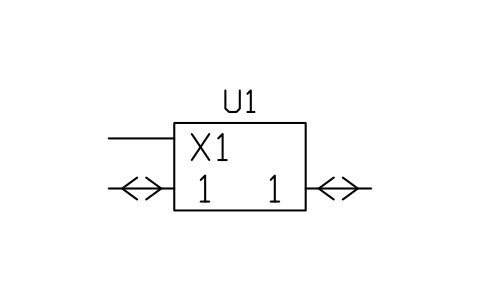

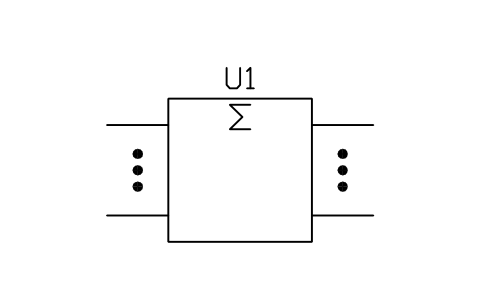

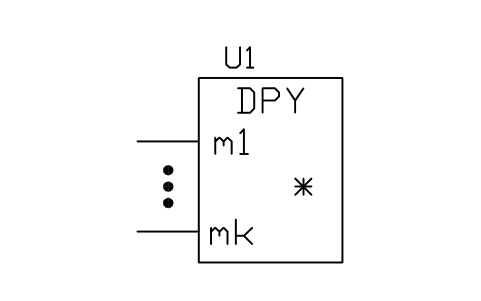

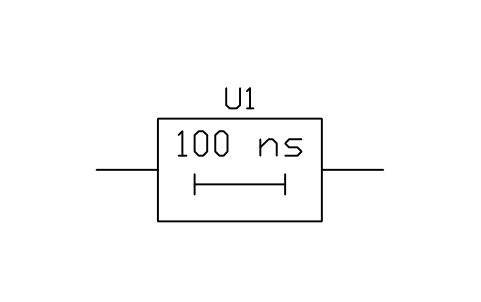

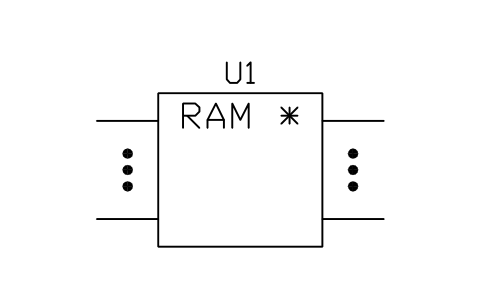

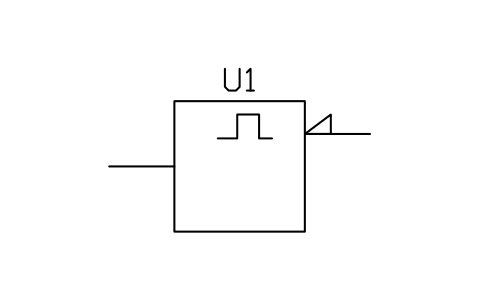

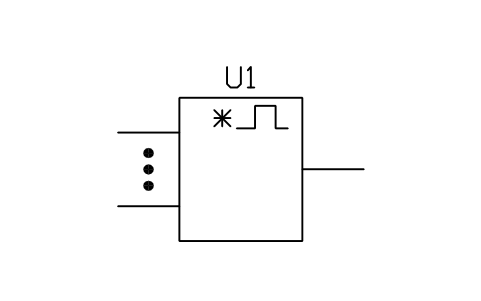

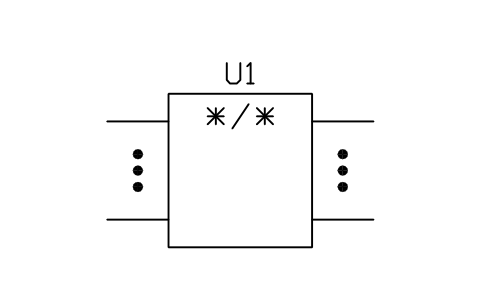

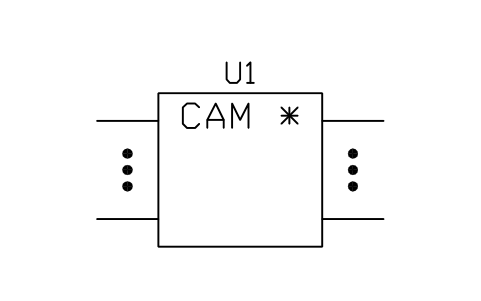

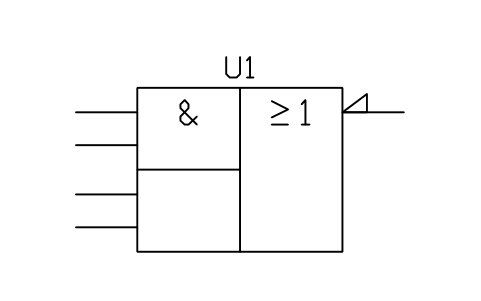

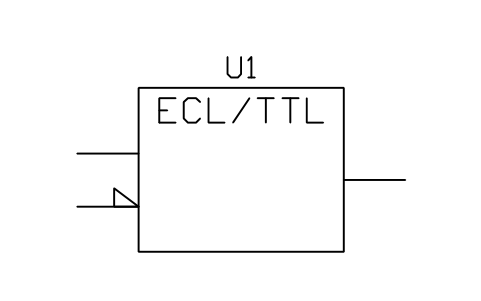

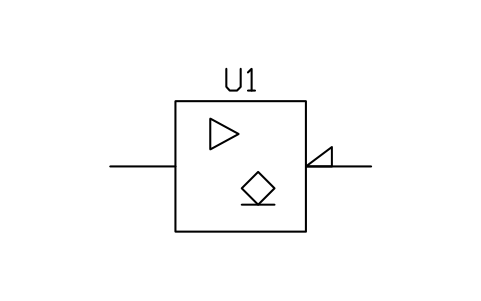

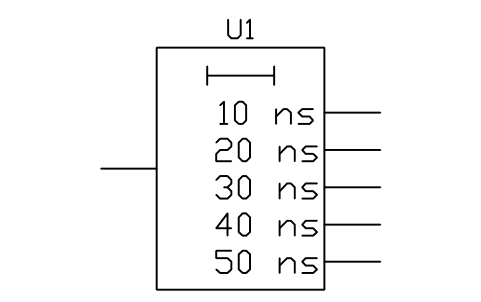

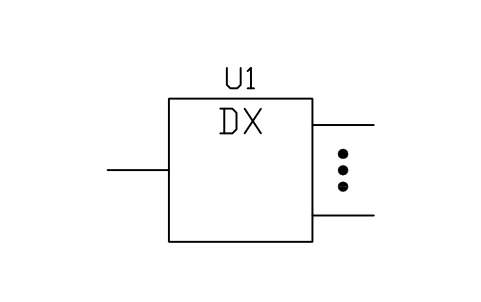

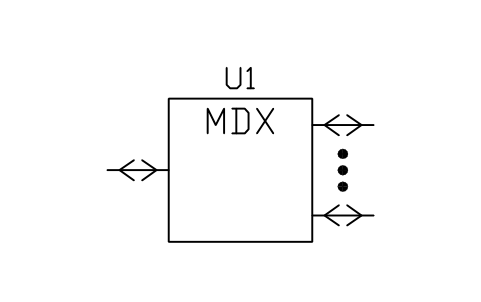

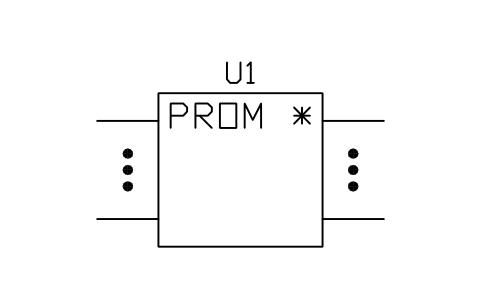

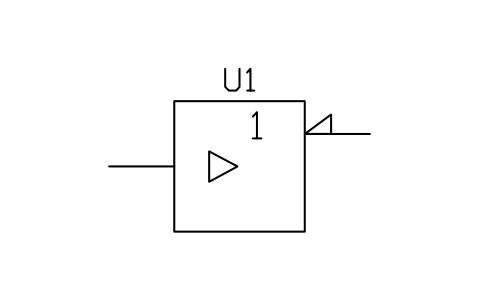

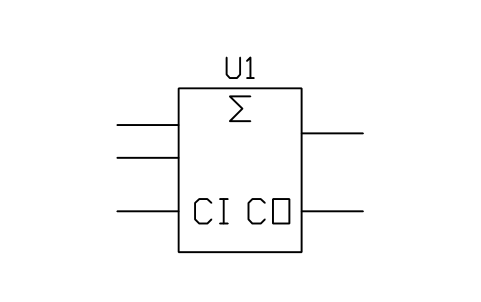

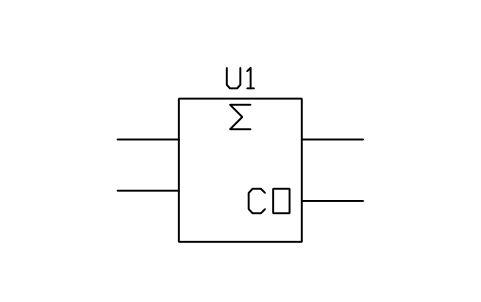

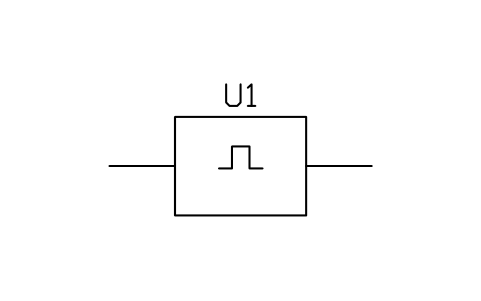

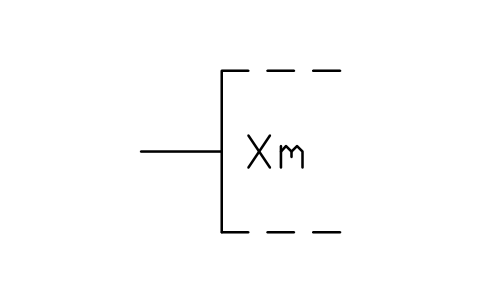

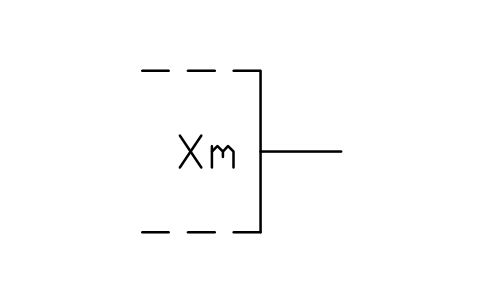

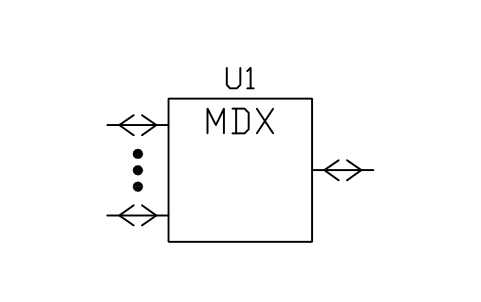

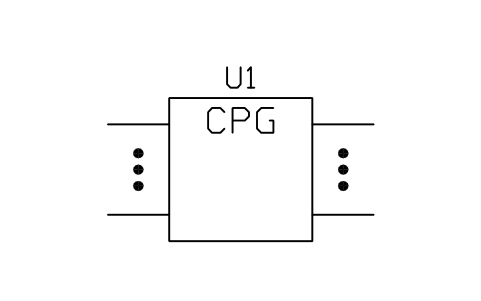

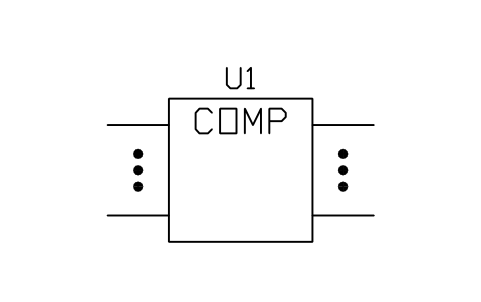

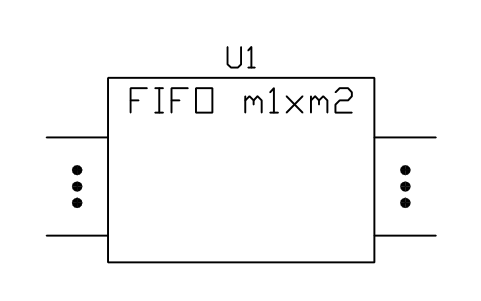

In der Begleitbibliothek der binären Logikelemente: die Grundelemente, die Kennzeichen-Symbole und die Abhängigkeitsnotation. Diese Bibliothek setzt bei den zusammengesetzten Gattern, Treibern, Umsetzern und Funktionsblöcken an.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Sind vollständige Schaltungen mit Anschlussnummern enthalten?

Nein. Die großen Bausteinbeispiele der Norm mit vollständiger Anschlussnummerierung gehören nicht zu dieser Bibliothek. Baue sie aus den allgemeinen Symbolen hier auf und trage PIN_NUMBERS und PART_NO des Elements ein.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

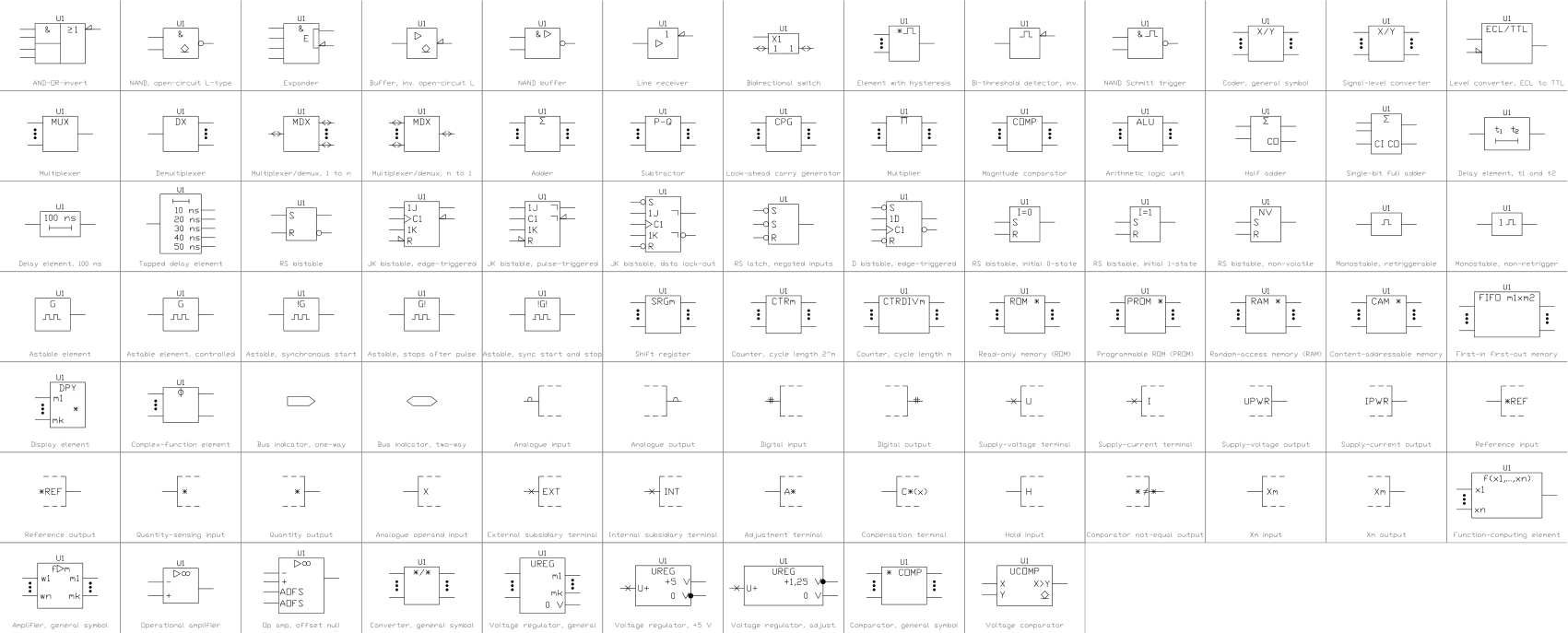

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
