Lageplan Villengarten mit Schwimmbad: DWG-Beispieldatei mit Pool, Terrasse, Spa, Zaun und Bepflanzung

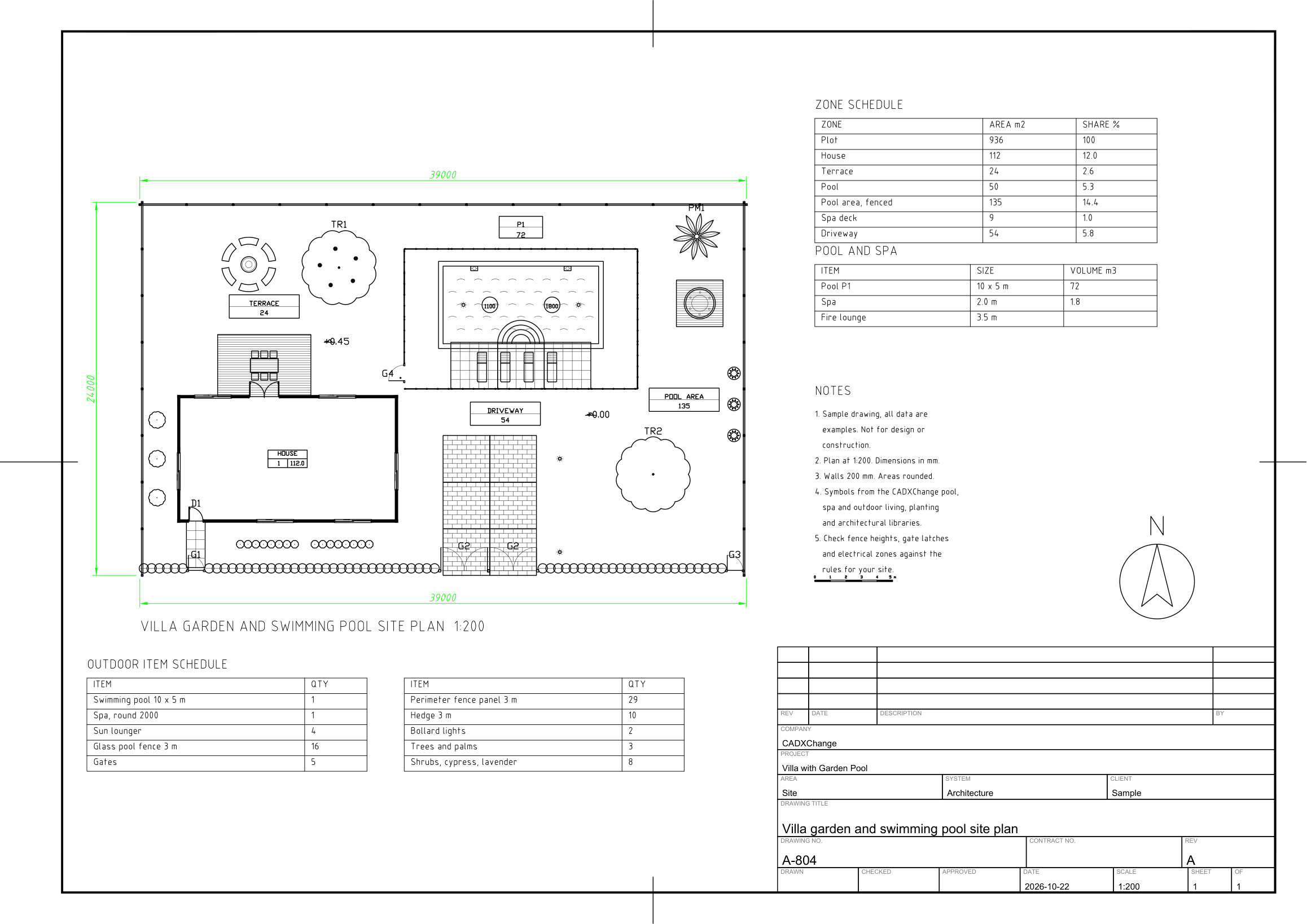

Ein vollständiger Lageplan eines Villengrundstücks von 39 x 24 m im Maßstab 1:200, bewusst luftig gezeichnet. Das Haus liegt hinter einer Hecke zur Straße, mit einer Pforte zur Haustür, einem zweiflügeligen Tor zur gepflasterten Einfahrt und einer Nebenpforte. Hinter dem Haus öffnet sich die Terrassentür auf eine Holzterrasse mit Esstisch für sechs. Der Pool von 10 x 5 m liegt in einer eigenen eingezäunten Zone mit römischer Treppe, Skimmern, Beleuchtung, Liegen auf gepflastertem Umgang und einem Glaszaun mit selbstschließender Tür. Daneben liegen ein runder Whirlpool auf eigenem Deck und eine Feuerstelle mit Sitzplätzen; im Garten stehen Bäume, eine Palme, Zypressen, Sträucher und Lavendel. Außerdem enthält der Plan Zonenschilder mit Flächen, ein Poolschild mit Volumen, Tiefen- und Höhenmarken, Gesamtmaße, eine Zonenliste, eine Liste für Pool und Spa, eine Liste der Außenausstattung, Hinweise, Nordpfeil, Maßstabsleiste und ein ausgefülltes Schriftfeld. Jedes Teil ist ein Block in Originalgröße; Pools tragen Tiefe und Volumen, Pflanzen Name und Größe als Attribute.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Schriftfeldvorlagen (ISO A3 und mehr)Blattrahmen und Schriftfeld dieser Zeichnung

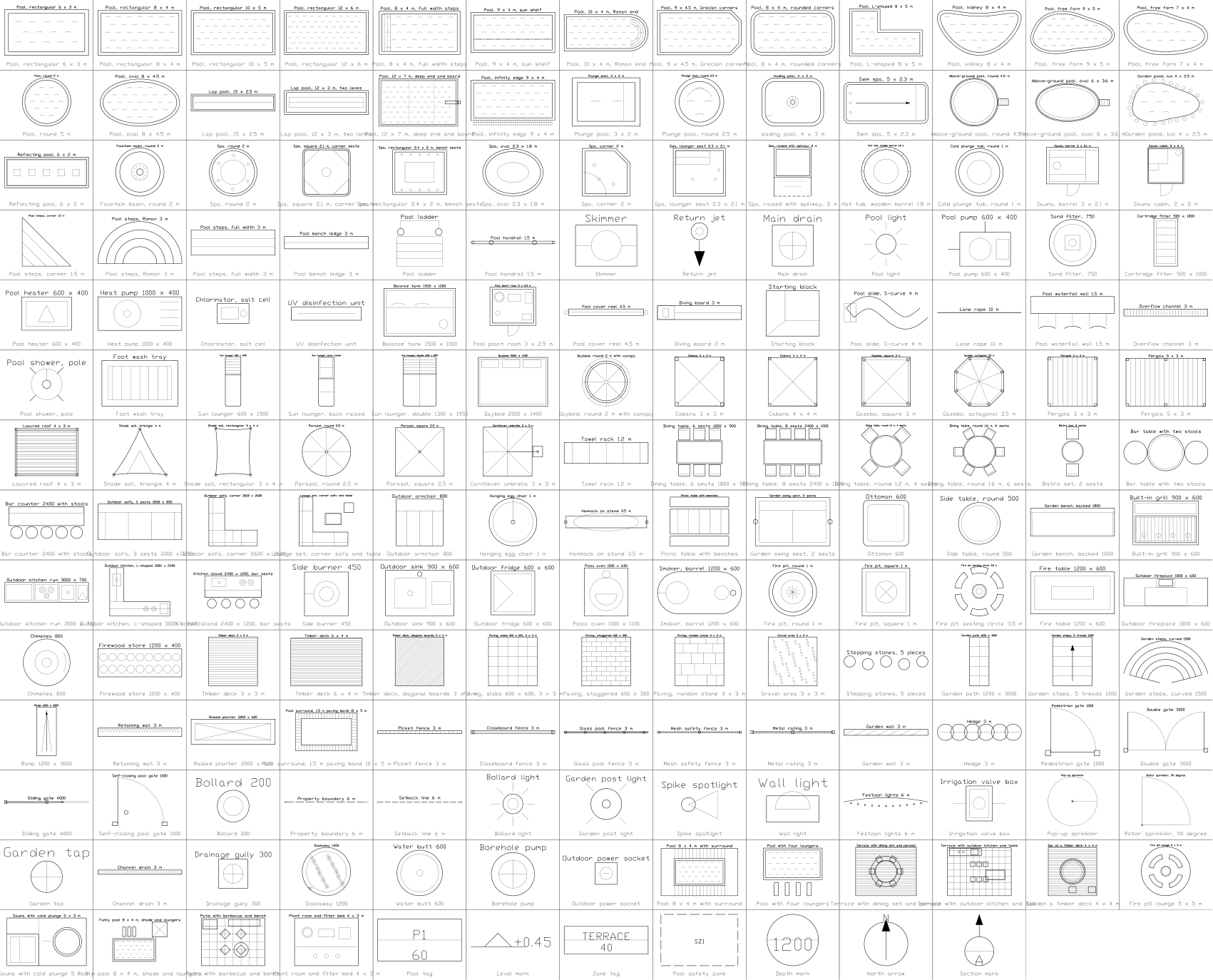

Symbole für Pool, Spa und Outdoor Living24 ihrer Symbole sind hier verwendet
Architektur-Grundrisssymbole6 ihrer Symbole sind hier verwendet
Pflanzensymbole für Pflanzpläne6 ihrer Symbole sind hier verwendet
Symbole für Planzeichen, Außenanlagen, Haustechnik und Barrierefreiheit3 ihrer Symbole sind hier verwendet
Tür- und Fenstersymbole3 ihrer Symbole sind hier verwendet
Das steckt im ZIP
- Pool-Garden-Plan-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format) - Architectural-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist - CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt - README.txt
README mit Layerliste und Hinweisen zur Nutzung
Die Vorlage
Die Architekturvorlage enthält 10 Layer mit Farben, Linienstärken und Linientypen (Wände, Bodenbeläge, verdeckte Elemente, Stützenraster, Symbole, Fluchtwege, Kennzeichnungen, Bemaßung, Text und Hinweise), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 und ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine verbreitete Konvention, keine Norm; passen Sie sie an die Regeln Ihres Unternehmens an.
Definierte Layer
Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.
| Layer | Farbe | Linienstärke | Linientyp | Verwendung | Objekte hier |
|---|---|---|---|---|---|
| Architektur-Layer | |||||
| ARCH-WALL | 7 | 0.50 mm | Continuous | Wände und Trennwände im Grundriss | 12 |
| ARCH-FLOOR | 9 | 0.13 mm | Continuous | Bodenbeläge, Teppiche und Bodenmuster | hier nicht genutzt |
| ARCH-HIDDEN | 8 | 0.18 mm | HIDDEN | Elemente über oder hinter der Schnittebene | hier nicht genutzt |
| ARCH-GRID | 1 | 0.13 mm | DASHDOT | Stützenraster | hier nicht genutzt |
| SYMBOL | 7 | 0.25 mm | Continuous | Symbole (der Layer der Symbolbibliotheken) | 117 |
| ARCH-ESCAPE | 3 | 0.35 mm | DASHED | Fluchtwege | hier nicht genutzt |
| ARCH-TAG | 7 | 0.18 mm | Continuous | Raum-, Tür- und Fensterkennzeichen | hier nicht genutzt |
| ARCH-DIM | 3 | 0.18 mm | Continuous | Bemaßung | 3 |
| ARCH-TEXT | 7 | 0.18 mm | Continuous | Allgemeiner Text und Tabellen | 106 |
| ARCH-NOTES | 7 | 0.18 mm | Continuous | Hinweise und Legenden | 12 |
| Blatt- und Symbol-Layer | |||||
| 0 | 7 | Standard | Continuous | Standard-Layer, leer lassen | hier nicht genutzt |
| FRAME | 7 | Standard | Continuous | Blattrahmen | 5 |
| TITLEBLOCK | 7 | Standard | Continuous | Schriftfeld und Änderungstabelle | 1 |
| VIEWPORT | 8 | Standard | Continuous | Layout-Ansichtsfensterrahmen (wird nicht geplottet) | 2 |
| DRAWING-AREA | 8 | Standard | Continuous | Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet) | 2 |
Definierte Stile
Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.
| Art | Name | Einstellungen |
|---|---|---|
| Textstil | ISO | isocp.shx, 15°, variable Höhe |
| Textstil | ISO-2.5 | isocp.shx, 15°, 2.5 mm hoch |
| Textstil | ISO-3.5 | isocp.shx, 15°, 3.5 mm hoch |
| Textstil | ISO-5 | isocp.shx, 15°, 5 mm hoch |
| Textstil | TB-en | Arial, vom Schriftfeld verwendet |
| Bemaßungsstil | ISO-25 | Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen |
| Linientyp | Continuous | Volllinie |
| Linientyp | DASHED | Strichlinie |
| Linientyp | DASHDOT | Strichpunktlinie |
| Linientyp | CENTER | Mittellinie |
| Linientyp | PHANTOM | Strich-Zweipunkt-Linie |
| Linientyp | HIDDEN | Verdeckte Linie |
Blatt- und Zeichnungseinrichtung
Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.
- Blatt
- ISO A3 quer, 420 × 297 mm.
- Layout
- Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
- Rahmen
- 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
- Modellbereich
- Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
- Schriftfeld
- 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
- Schrifthöhe
- 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
- Linientypfaktor
- 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
- Plotstil
- Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Villa with Garden Pool |
| AREA | AREA | Site |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Villa garden and swimming pool site plan |
| DRAWING_NO | DRAWING NO. | A-804 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-22 |
| SCALE | SCALE | 1:200 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|

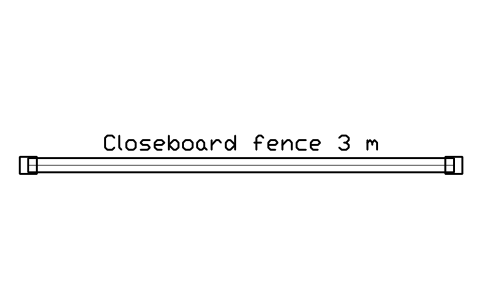

| POL_FENCE_PANEL | 29 | |

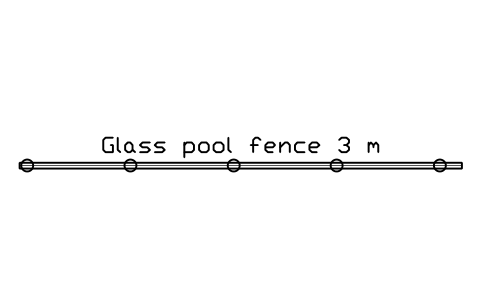

| POL_FENCE_GLASS_POOL | 16 | |

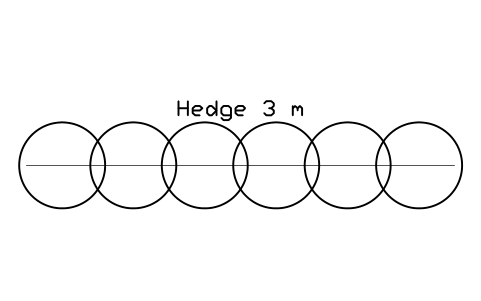

| POL_HEDGE | 10 | |

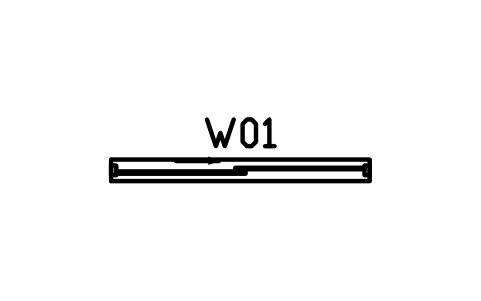

| ARCH_WINDOW_SLIDING_2400 | 6 | |

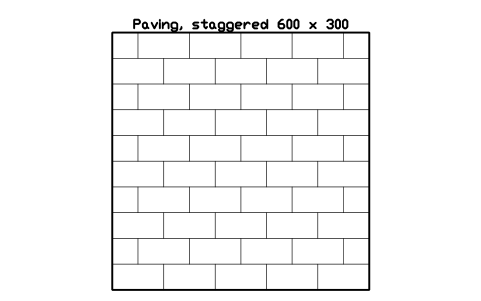

| POL_PAVING_STAGGER | 6 | |

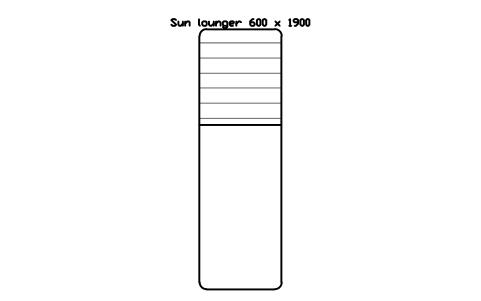

| POL_LOUNGER | 4 | |

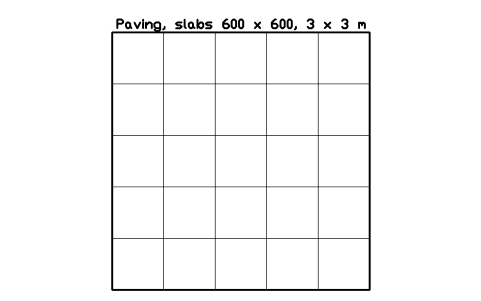

| POL_PAVING_3X3 | 3 | |
| PLT_CYPRESS_800 | 3 | |
| PLT_SHRUB_ROUND_1000 | 3 | |
| POL_ZONE_TAG | 3 | |
| POL_GATE_PEDESTRIAN | 2 | |
| POL_GATE_DOUBLE_3 | 2 | |

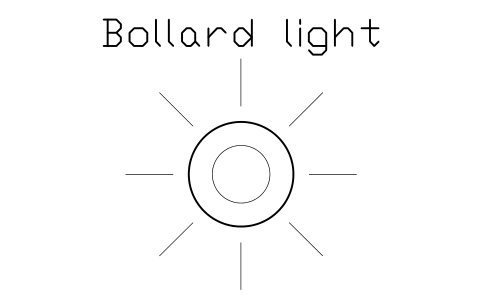

| POL_LIGHT_BOLLARD | 2 | |

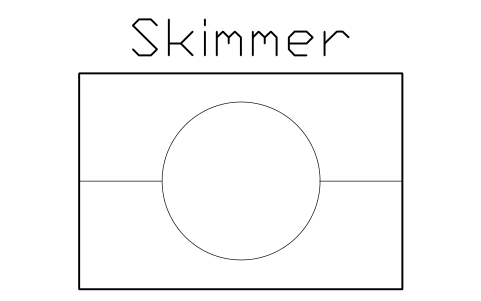

| POL_SKIMMER | 2 | |

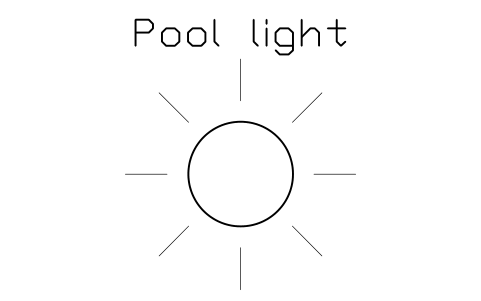

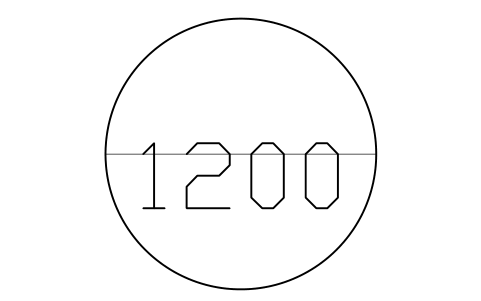

| POL_POOL_LIGHT | 2 | |
| PLT_LAVENDER_ROW_4000 | 2 | |
| POL_DEPTH_MARK | 2 | |

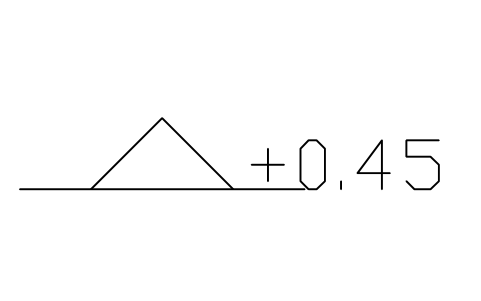

| POL_LEVEL_MARK | 2 | |
| ARCH_DOOR_SINGLE_1000 | 1 | |

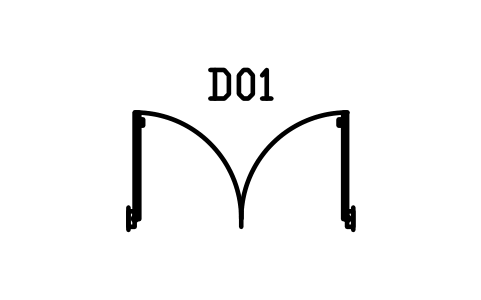

| ARCH_DOOR_DOUBLE_2000 | 1 | |

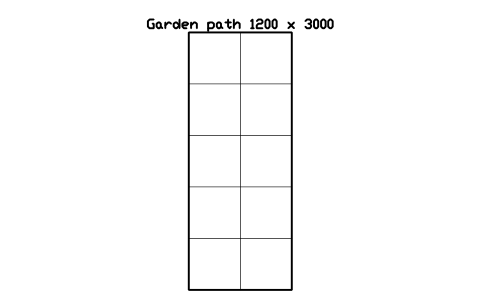

| POL_PATH_1200 | 1 | |

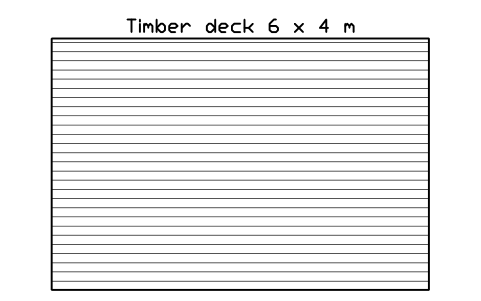

| POL_DECK_4X6 | 1 | |

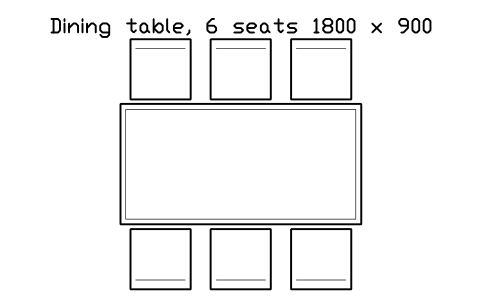

| POL_TABLE_6 | 1 | |

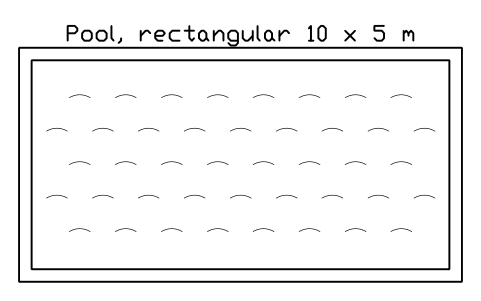

| POL_POOL_10X5 | 1 | |

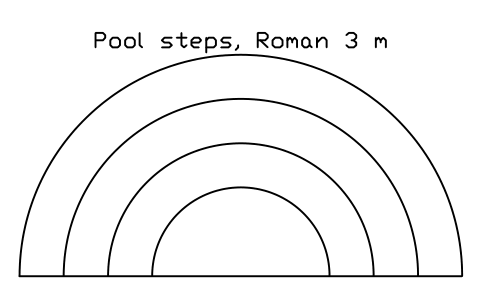

| POL_STEPS_ROMAN | 1 | |
| POL_GATE_POOL_SELF | 1 | |

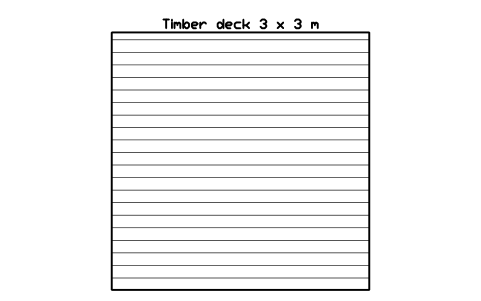

| POL_DECK_3X3 | 1 | |

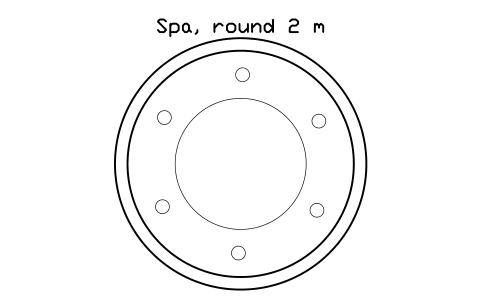

| POL_SPA_ROUND_2000 | 1 | |

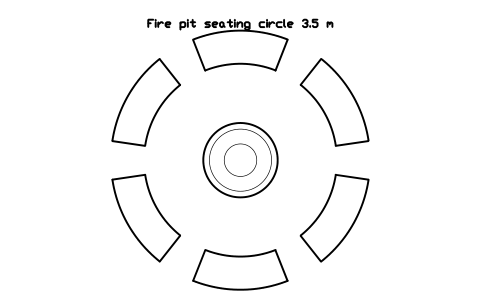

| POL_FIRE_SEATING_R35 | 1 | |
| PLT_TREE_FRUIT_4500 | 1 | |
| PLT_TREE_ROUND_4500 | 1 | |
| PLT_PALM_FEATHER_3000 | 1 | |
| ARCH_TAG_ROOM | 1 | |
| POL_POOL_TAG | 1 | |
| ARCH_NORTH_ARROW | 1 | |
| ARCH_SCALE_BAR | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|

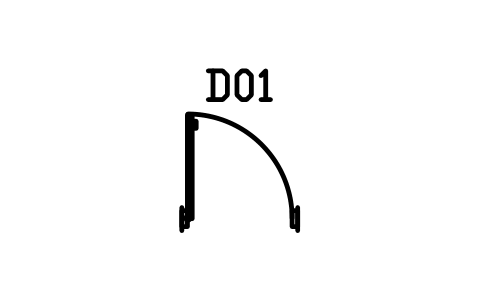

| D1 | Tür, einflügelig, 1000ARCH_DOOR_SINGLE_1000 | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFINISH = PaintedHARDWARE_SET = HS-1 | |

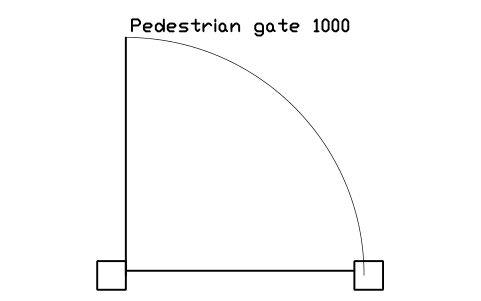

| G1 | Pedestrian gate 1000POL_GATE_PEDESTRIAN | DESIGNATION = G1 | MATERIAL = Powder-coated aluminiumFINISH = AnthraciteQTY = 1 |

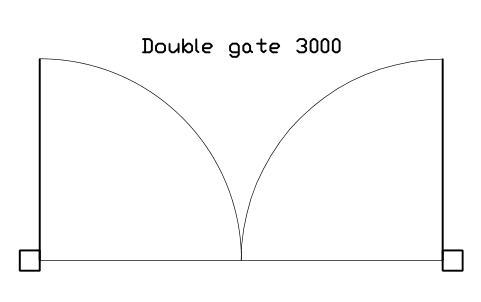

| G2 | Double gate 3000POL_GATE_DOUBLE_3 | DESIGNATION = G2 | MATERIAL = Powder-coated aluminiumFINISH = AnthraciteQTY = 1 |
| G2 | Double gate 3000POL_GATE_DOUBLE_3 | DESIGNATION = G2 | MATERIAL = Powder-coated aluminiumFINISH = AnthraciteQTY = 1 |
| G3 | Pedestrian gate 1000POL_GATE_PEDESTRIAN | DESIGNATION = G3 | MATERIAL = Powder-coated aluminiumFINISH = AnthraciteQTY = 1 |

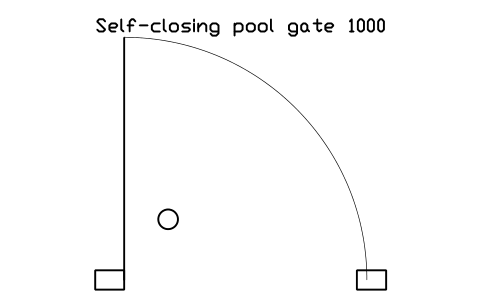

| G4 | Self-closing pool gate 1000POL_GATE_POOL_SELF | DESIGNATION = G4 | MATERIAL = Powder-coated aluminiumFINISH = AnthraciteQTY = 1 |
| TR1 | Baum, Obstbaum, 4500PLT_TREE_FRUIT_4500 | BOTANICAL_NAME = Malus domesticaCOMMON_NAME = AppleSIZE = 4500 mmHEIGHT_M = 5.0PLANTING_SIZE = Container 150 LQTY = 1 | |
| TR2 | Baum, runde Krone, 4500PLT_TREE_ROUND_4500 | BOTANICAL_NAME = Acer campestreCOMMON_NAME = Field mapleSIZE = 4500 mmHEIGHT_M = 5.0PLANTING_SIZE = Container 150 LQTY = 1 | |
| PM1 | Palme, Fiederblatt, 3000PLT_PALM_FEATHER_3000 | BOTANICAL_NAME = Phoenix canariensisCOMMON_NAME = Canary Island date palmSIZE = 3000 mmHEIGHT_M = 3.5PLANTING_SIZE = Container 150 LQTY = 1 | |

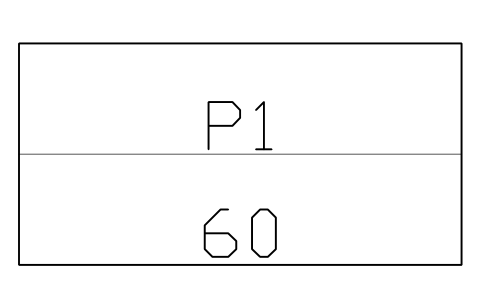

| P1 | Pool tagPOL_POOL_TAG | POOL_NO = P1 | |

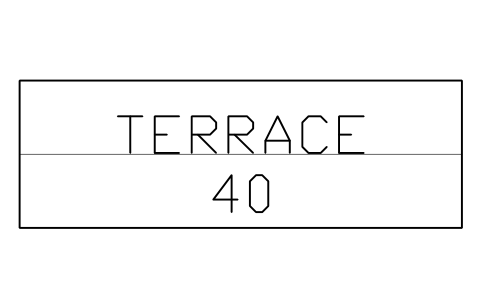

| TERRACE | Zone tagPOL_ZONE_TAG | ZONE = TERRACE | |
| DRIVEWAY | Zone tagPOL_ZONE_TAG | ZONE = DRIVEWAY | |
| POOL AREA | Zone tagPOL_ZONE_TAG | ZONE = POOL AREA |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
So verwenden Sie es
- Öffnen Sie die Beispielzeichnung, um zu sehen, wie Layer, Text und Schriftfeld eingesetzt werden, oder öffnen Sie sie zuerst im Browser, ganz ohne Installation.
- Beginnen Sie Ihre Zeichnung mit der Vorlage (NEU, dann die DWT-Datei wählen). Für Schwarzweißdrucke kopieren Sie die CTB-Datei in den Ordner der Plotstile.
- Fügen Sie Blöcke aus der Symbolbibliothek in Ihre Zeichnung ein. Die Blöcke im Beispiel sind Kopien; sie ändern sich nicht, wenn sich eine Bibliothek ändert.
- Doppelklicken Sie auf das Schriftfeld, um es auszufüllen, und exportieren Sie danach die Betriebsmittelliste mit BlockSync.
