Fast-Casual-Café, 38 Plätze
Bestellterminals, Bestell- und Ausgabetheke, Gebäckvitrine, Küche mit Koch- und Zusammenstelllinie, Fensterbars, Tische, Sitzbänke und zwei barrierefreie WCs.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Version 1.0 · aktualisiert am 29. Oktober 2026
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Schriftfeldvorlagen (ISO A3 und mehr)Blattrahmen und Schriftfeld dieser Zeichnung
Symbole für Gastronomie und Einzelhandel27 ihrer Symbole sind hier verwendet
Architektur-Grundrisssymbole7 ihrer Symbole sind hier verwendet
Tür- und Fenstersymbole4 ihrer Symbole sind hier verwendet
Symbole für Planzeichen, Außenanlagen, Haustechnik und Barrierefreiheit3 ihrer Symbole sind hier verwendet
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Restaurant-Grundrisse
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Corner Bite Cafe |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Fast-casual cafe floor plan, counter service and kitchen |
| DRAWING_NO | DRAWING NO. | A-852 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-29 |
| SCALE | SCALE | 1:75 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|

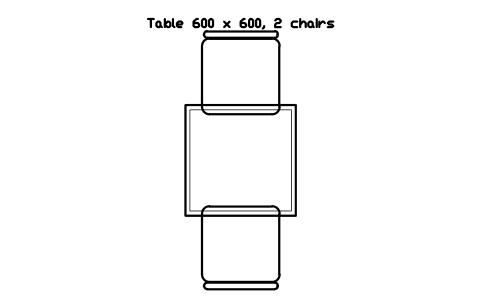

 Tisch 600 x 600, 2 Stühle | RRT_TABLE_600_2 | 5 |
 Festverglasung, 2400 | ARCH_WINDOW_FIXED_2400 | 4 |
 Raumstempel | ARCH_TAG_ROOM | 4 |
 Bodenablauf 300 | RRT_FLOOR_DRAIN | 2 |
 Barrierefreies WC 2200 | RRT_RESTROOM_ACCESSIBLE | 2 |

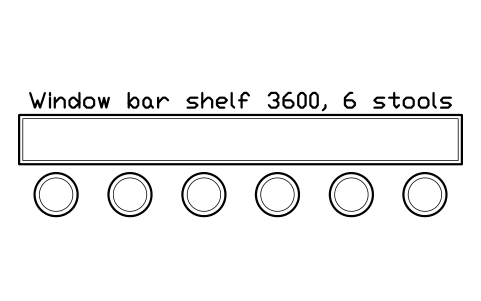

 Fensterbar-Ablage 3600, 6 Hocker | RRT_WINDOW_BAR_3600 | 2 |
 Tisch 800 x 800, 4 Stühle | RRT_TABLE_800_4 | 2 |

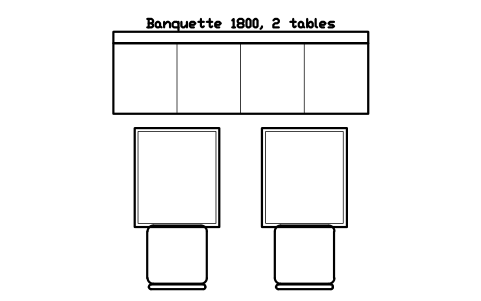

 Sitzbank 1800, 2 Tische | RRT_BANQUETTE_1800_T2 | 2 |
 Tür, zweiflügelig, 1500 | ARCH_DOOR_DOUBLE_1500 | 1 |
 Tür, einflügelig, 1000 | ARCH_DOOR_SINGLE_1000 | 1 |
 Tür, einflügelig, 900 | ARCH_DOOR_SINGLE | 1 |

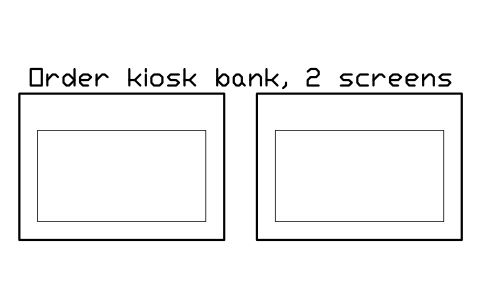

 Bestellterminal-Gruppe, 2 Bildschirme | RRT_KIOSK_BANK_2 | 1 |

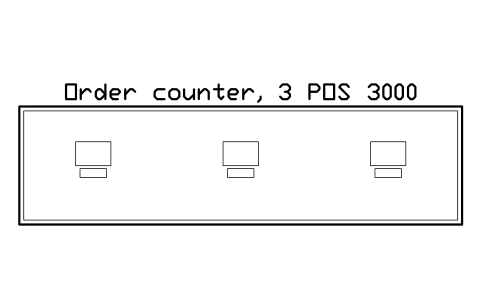

 Bestelltheke, 3 POS 3000 | RRT_ORDER_COUNTER_3POS | 1 |

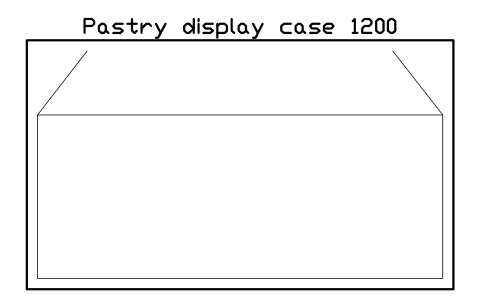

 Gebäckvitrine 1200 | RRT_DISPLAY_CASE | 1 |

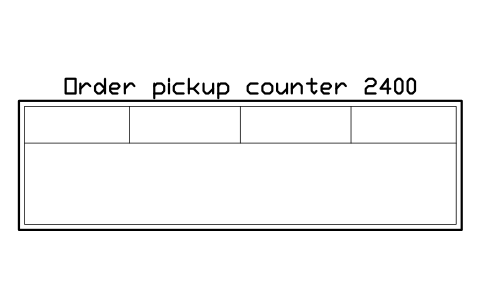

 Abholtheke 2400 | RRT_PICKUP_COUNTER_2400 | 1 |
 Fritteuse, 3 Körbe 1200 x 800 | RRT_FRYER_3 | 1 |
 Griddleplatte 1200 x 800 | RRT_GRIDDLE_1200 | 1 |
 Chargrill 900 x 800 | RRT_CHARGRILL_900 | 1 |

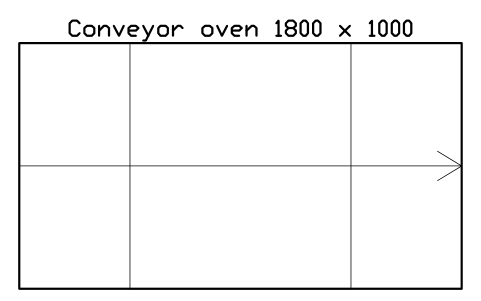

 Durchlaufofen 1800 x 1000 | RRT_CONVEYOR_OVEN | 1 |
 Abzugshaube 4800 x 1200 | RRT_HOOD_4800 | 1 |

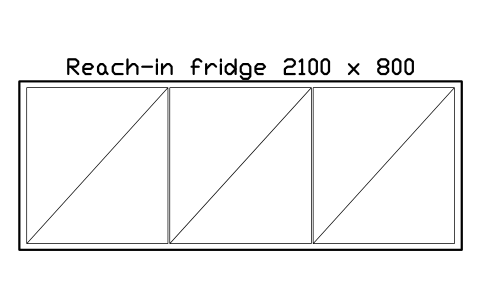

 Kühlschrank (Reach-in) 2100 x 800 | RRT_REACH_IN_3 | 1 |
 Topfspüle, 2 Becken 1800 | RRT_POT_SINK_2 | 1 |

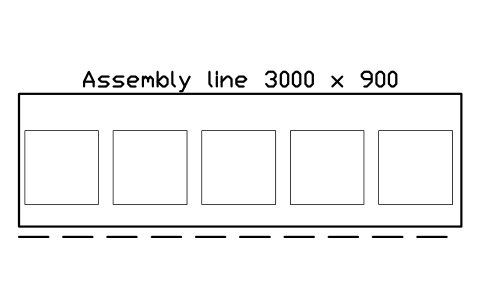

 Zusammenstell-Linie 3000 x 900 | RRT_ASSEMBLY_LINE_3000 | 1 |
 Handwaschbecken 400 x 400 | RRT_HAND_SINK | 1 |
 Eismaschine 600 x 600 | RRT_ICE_MACHINE | 1 |

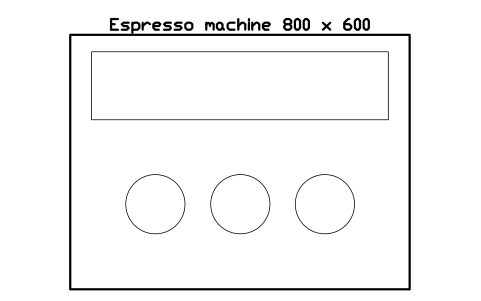

 Espressomaschine 800 x 600 | RRT_COFFEE_MACHINE | 1 |
 Drahtregal 72 x 24 in | RRT_WIRE_SHELF_1830_24 | 1 |
 Rollbehälter 800 x 700 | RRT_ROLL_CAGE | 1 |

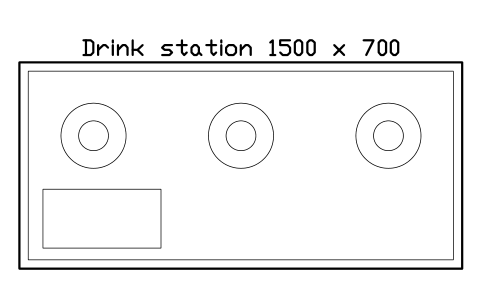

 Getränkestation 1500 x 700 | RRT_DRINK_STATION_1500 | 1 |

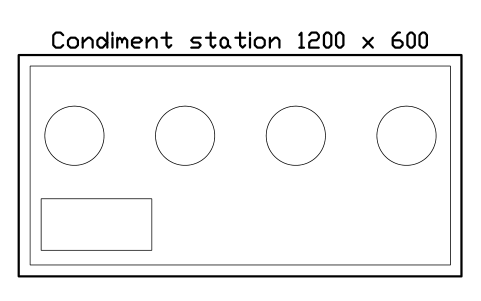

 Gewürzstation 1200 x 600 | RRT_CONDIMENT_1200 | 1 |

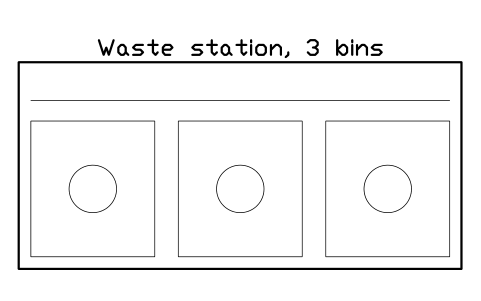

 Abfallstation, 3 Behälter | RRT_WASTE_STATION_3 | 1 |

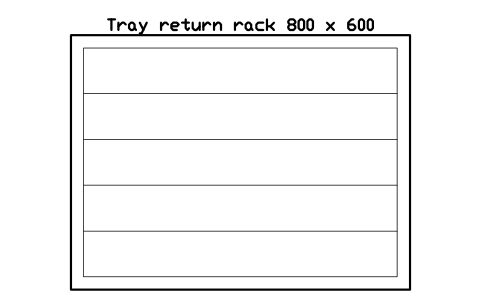

 Tablett-Rückgaberegal 800 x 600 | RRT_TRAY_RETURN_RACK | 1 |
 Nordpfeil | ARCH_NORTH_ARROW | 1 |
 Maßstabsleiste, 5 m | ARCH_SCALE_BAR | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| D1 | Tür, zweiflügelig, 1500ARCH_DOOR_DOUBLE_1500 | WIDTH_MM = 1500HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D2 | Tür, einflügelig, 1000ARCH_DOOR_SINGLE_1000 | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Side exitMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D3 | Tür, einflügelig, 900ARCH_DOOR_SINGLE | WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Staff doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W1 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W2 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W3 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W4 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
