Kann ich die Zeichnung für ein echtes Projekt verwenden?

Als Ausgangspunkt für Aufbau und Layer ja. Bemessungswerte, Einstellwerte und Kabelquerschnitte sind erfunden. Der Plan muss deshalb für Ihr Projekt geprüft und angepasst werden, bevor er für Planung oder Bau dient.

Warum sind die Layer farbig?

Farben und Linienstärken folgen den Layern: Hauptstromkreise sind rot und dick, Steuerung ist cyan, Signal ist grün. Die Plotstil-Tabelle im ZIP druckt alles schwarz und behält die Linienstärken, sodass Sie auch in Schwarzweiß plotten können.

Welche CAD-Programme öffnen die Dateien?

Zeichnung und Vorlage liegen im AutoCAD-2018-Format vor. AutoCAD 2018 und neuer öffnen sie, ebenso andere CAD-Programme, die dieses Format lesen. Der Browser-Viewer braucht keine Installation.

Ressourcen Einlinienschaltplan-Symbole

Einpoliger Übersichtsschaltplan einer Umspannstation: Beispiel-DWGs und Elektro-Vorlage

Vollständige einpolige Übersichtsschaltpläne einer Umspannstation auf einem ISO-A3-Blatt, auf zwei Arten gezeichnet: eine 10/0,4-kV-Station mit Einfachsammelschiene und eine 10-kV-Doppelsammelschienenanlage mit zwei Abschnitten, Kupplung und zwei Einspeisungen. Beide haben eine Schutzeinstelltabelle, eine Legende und ein ausgefülltes Schriftfeld. Alle Symbole sind Blöcke der Symbolbibliothek für einpolige Energieschaltpläne, mit Kennzeichen und Bemessungswerten.

Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.

Einfachsammelschiene

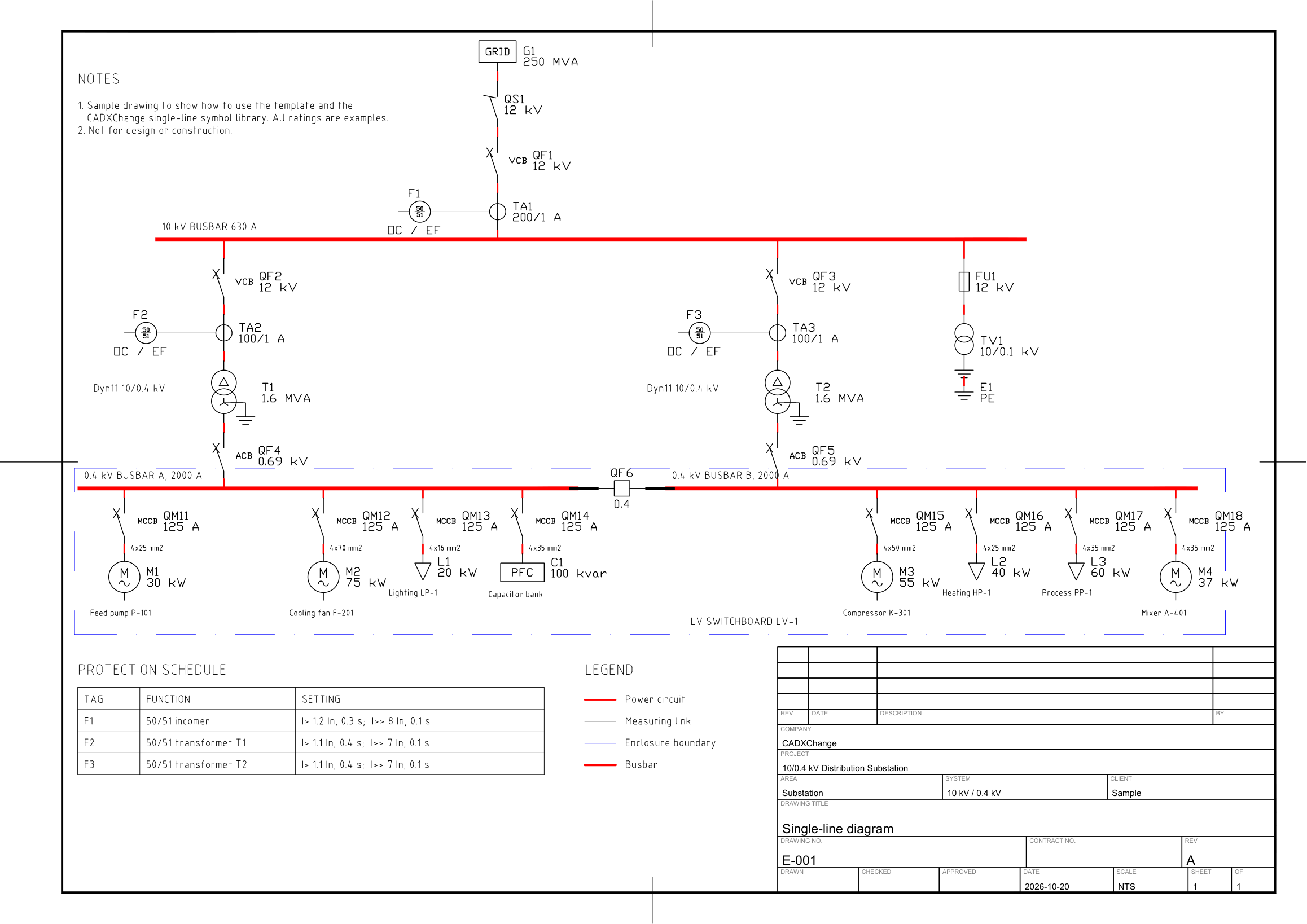

Eine 10-kV-Sammelschiene speist zwei 1,6-MVA-Transformatoren und einen Spannungswandler; die 0,4-kV-Verteilung hat zwei Abschnitte mit Kuppelschalter und acht Abgänge.

ZIP herunterladen Im Browser ansehen

Doppelsammelschiene

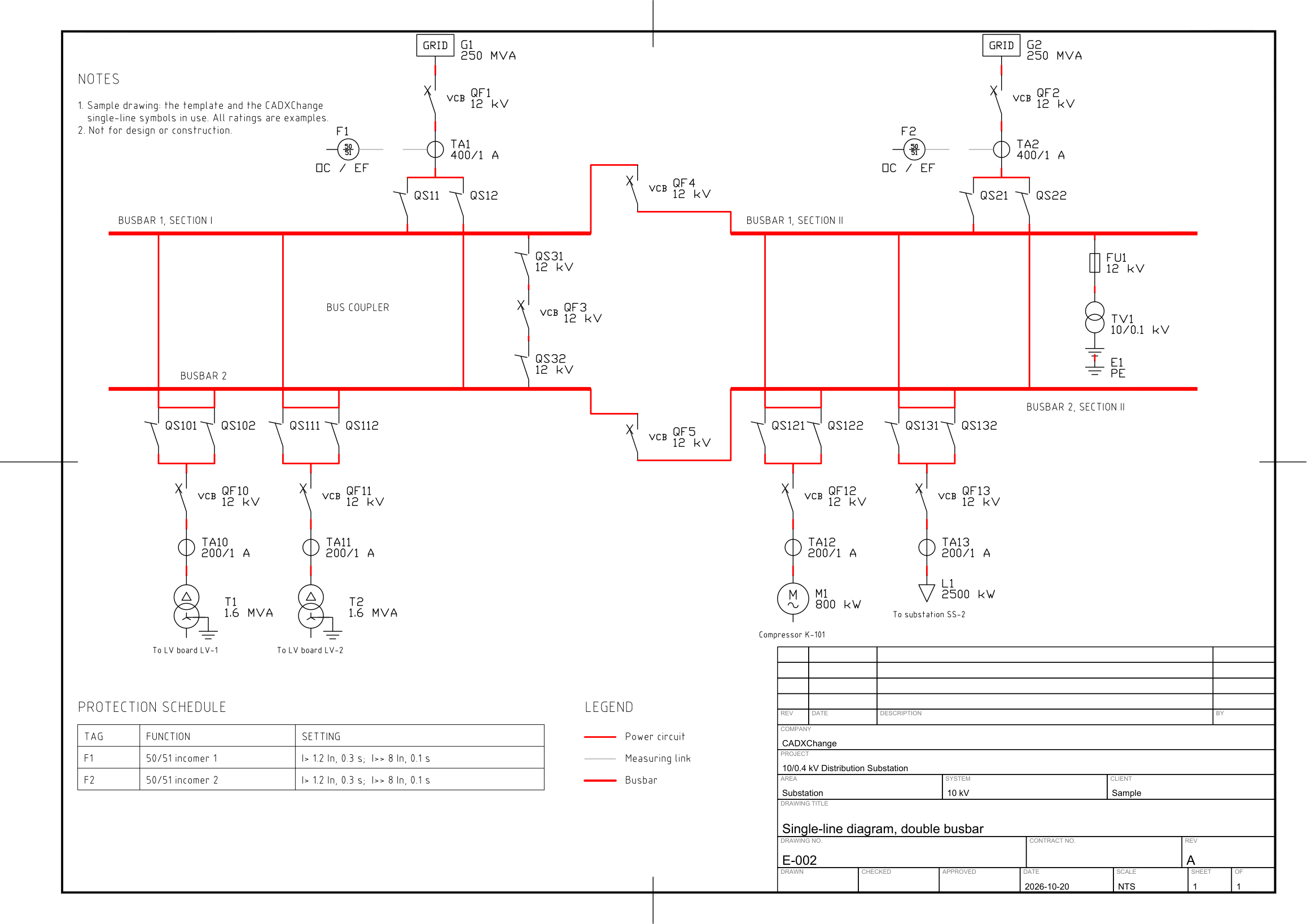

Eine 10-kV-Schaltanlage mit zwei Sammelschienen, jede durch einen Längstrenner in Abschnitt I und Abschnitt II geteilt. Zwei Einspeisungen, eine Kupplung zwischen den Sammelschienen, jedes Feld über zwei Trenner an beiden Sammelschienen und vier Abgangsfelder.

ZIP herunterladen Im Browser ansehen

Diese Beispielzeichnung verwendet

Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.

Das steckt im ZIP

Substation-Single-Busbar-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Substation-Double-Busbar-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Electrical-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist
CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt
README.txt
README mit Layerliste und Hinweisen zur Nutzung

Jedes ZIP enthält seine eigene Zeichnung sowie die Vorlage, die Plotstiltabelle und die README.

Die Vorlage

Die Elektro-Vorlage hat 16 Layer mit Farben, Linienstärken und Linientypen (Hauptstromkreise, Sammelschienen, Steuerung, Signal, Schutzerde, Gehäusegrenzen, Text und mehr), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 sowie ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine gängige Konvention, keine Norm; passen Sie sie an die Regeln Ihres Unternehmens an.

Definierte Layer

Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.

Layer	Farbe	Linienstärke	Linientyp	Verwendung	Einfachsammelschiene	Doppelsammelschiene
Elektro-Layer
ELEC-POWER	1	0.50 mm	Continuous	Hauptstromkreise	37	64
ELEC-BUS	1	0.70 mm	Continuous	Sammelschienen und dicke Linien	4	5
ELEC-CONTROL	4	0.25 mm	Continuous	Steuerstromkreise	hier nicht genutzt	hier nicht genutzt
ELEC-SIGNAL	3	0.18 mm	Continuous	Signal-, Mess- und Kommunikationskreise	hier nicht genutzt	hier nicht genutzt
ELEC-PE	2	0.35 mm	Continuous	Schutzerde und Potentialausgleich	hier nicht genutzt	hier nicht genutzt
ELEC-CABLE	30	0.25 mm	DASHED	Kabel-, Rohr- und Trassenführung	hier nicht genutzt	hier nicht genutzt
SYMBOL	7	0.25 mm	Continuous	Symbole (der Layer der Symbolbibliotheken)	35	40
ELEC-TERMINAL	7	0.25 mm	Continuous	Klemmen und Anschlusspunkte	hier nicht genutzt	hier nicht genutzt
ELEC-BOUNDARY	5	0.18 mm	DASHDOT	Grenzen von Gehäusen, Tafeln und Geräten	2	hier nicht genutzt
ELEC-MECH-LINK	8	0.18 mm	DASHED	Mechanische Verbindungen, Verriegelungen und Messverbindungen	4	3
ELEC-REF	7	0.18 mm	Continuous	Betriebsmittelkennzeichen (-QF1, -K2)	hier nicht genutzt	hier nicht genutzt
ELEC-WIRE-NO	7	0.18 mm	Continuous	Aderkennzeichen und Kabelbeschriftung	8	hier nicht genutzt
ELEC-XREF	9	0.13 mm	Continuous	Kontakt- und Querverweistexte	hier nicht genutzt	hier nicht genutzt
ELEC-TEXT	7	0.18 mm	Continuous	Allgemeiner Text	41	31
ELEC-NOTES	7	0.18 mm	Continuous	Hinweise und Legenden	4	4
ELEC-DIM	3	0.18 mm	Continuous	Bemaßung	hier nicht genutzt	hier nicht genutzt
Blatt- und Symbol-Layer
0	7	Standard	Continuous	Standard-Layer, leer lassen	hier nicht genutzt	hier nicht genutzt
FRAME	7	Standard	Continuous	Blattrahmen	5	5
TITLEBLOCK	7	Standard	Continuous	Schriftfeld und Änderungstabelle	1	1
VIEWPORT	8	Standard	Continuous	Layout-Ansichtsfensterrahmen (wird nicht geplottet)	2	2
DRAWING-AREA	8	Standard	Continuous	Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet)	2	2

Definierte Stile

Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.

Art	Name	Einstellungen
Textstil	ISO	isocp.shx, 15°, variable Höhe
Textstil	ISO-2.5	isocp.shx, 15°, 2.5 mm hoch
Textstil	ISO-3.5	isocp.shx, 15°, 3.5 mm hoch
Textstil	ISO-5	isocp.shx, 15°, 5 mm hoch
Textstil	TB-en	Arial, vom Schriftfeld verwendet
Bemaßungsstil	ISO-25	Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen
Linientyp	Continuous	Volllinie
Linientyp	DASHED	Strichlinie
Linientyp	DASHDOT	Strichpunktlinie
Linientyp	CENTER	Mittellinie
Linientyp	PHANTOM	Strich-Zweipunkt-Linie
Linientyp	HIDDEN	Verdeckte Linie

Blatt- und Zeichnungseinrichtung

Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.

Blatt: ISO A3 quer, 420 × 297 mm.
Layout: Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
Rahmen: 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
Modellbereich: Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
Schriftfeld: 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
Schrifthöhe: 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
Linientypfaktor: 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
Plotstil: Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.

Einfachsammelschiene

Felder des Schriftfelds

Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.

Attribut	Feld auf dem Blatt	Wert in diesem Beispiel
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	10/0.4 kV Distribution Substation
AREA	AREA	Substation
SYSTEM	SYSTEM	10 kV / 0.4 kV
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Single-line diagram
DRAWING_NO	DRAWING NO.	E-001
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-20
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).

Blöcke in der Zeichnung

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.

Symbol	Block	Anzahl
Kompaktleistungsschalter	PWR_LV_MCCB	8
Motor, Asynchron	PWR_MOTOR_IM	4
Leistungsschalter, Vakuum	PWR_CB_VCB	3
Stromwandler	PWR_CT	3
Relais, Überstrom (50/51)	PWR_R_5051	3
Last (statisch)	PWR_LOAD	3
Transformator, Dreieck-Stern, Sternpunkt geerdet	PWR_TX_DYN	2
Luftleistungsschalter	PWR_CB_ACB	2
Netzeinspeisung	PWR_GRID	1
Trenner	PWR_DISCONNECTOR	1
Sicherung	PWR_FUSE	1
Spannungswandler	PWR_VT	1
Erde	PWR_EARTH	1
Kupplungsschalter	PWR_BUS_TIE	1
Blindleistungskompensation	PWR_LV_PFC	1

Betriebsmittelliste

Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.

Kennzeichen	Beschreibung	Auf dem Blatt sichtbar	Ausgefüllt, nicht sichtbar
G1	NetzeinspeisungPWR_GRID	RATING = 250 MVA	VOLTAGE_KV = 10
QS1	TrennerPWR_DISCONNECTOR	RATED_KV = 12 kV	RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual
QF1	Leistungsschalter, VakuumPWR_CB_VCB	RATED_KV = 12 kV	RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC
TA1	StromwandlerPWR_CT	RATIO = 200/1 A	CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12
F1	Relais, Überstrom (50/51)PWR_R_5051	FUNCTION = OC / EF	SETTING = I> 1.2 In, 0.3 s; I>> 8 In, 0.1 sTRIPS = QF1CT_INPUT = TA1
QF2	Leistungsschalter, VakuumPWR_CB_VCB	RATED_KV = 12 kV	RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC
TA2	StromwandlerPWR_CT	RATIO = 100/1 A	CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12
T1	Transformator, Dreieck-Stern, Sternpunkt geerdetPWR_TX_DYN	RATING_MVA = 1.6 MVA	VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid
QF4	LuftleistungsschalterPWR_CB_ACB	RATED_KV = 0.69 kV	RATED_CURRENT_A = 2500BREAKING_KA = 50INTERRUPTER = AirMECHANISM = Motor-charged springCONTROL_VOLTAGE = 110 V DC
F2	Relais, Überstrom (50/51)PWR_R_5051	FUNCTION = OC / EF	SETTING = I> 1.1 In, 0.4 s; I>> 7 In, 0.1 sTRIPS = QF2CT_INPUT = TA2
QF3	Leistungsschalter, VakuumPWR_CB_VCB	RATED_KV = 12 kV	RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC
TA3	StromwandlerPWR_CT	RATIO = 100/1 A	CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12
T2	Transformator, Dreieck-Stern, Sternpunkt geerdetPWR_TX_DYN	RATING_MVA = 1.6 MVA	VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid
QF5	LuftleistungsschalterPWR_CB_ACB	RATED_KV = 0.69 kV	RATED_CURRENT_A = 2500BREAKING_KA = 50INTERRUPTER = AirMECHANISM = Motor-charged springCONTROL_VOLTAGE = 110 V DC
F3	Relais, Überstrom (50/51)PWR_R_5051	FUNCTION = OC / EF	SETTING = I> 1.1 In, 0.4 s; I>> 7 In, 0.1 sTRIPS = QF3CT_INPUT = TA3
FU1	SicherungPWR_FUSE	RATED_KV = 12 kV	RATED_CURRENT_A = 6BREAKING_KA = 50CHARACTERISTIC = Current limiting
TV1	SpannungswandlerPWR_VT	RATIO = 10/0.1 kV	CLASS = 0.5BURDEN_VA = 50WINDINGS = 2RATED_KV = 12
E1	ErdePWR_EARTH	EARTH_TYPE = PE
QF6	KupplungsschalterPWR_BUS_TIE	VOLTAGE_KV = 0.4	RATED_CURRENT_A = 2000CONDUCTOR = Copper busbarSHORT_CIRCUIT_KA = 50
QM11	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
M1	Motor, AsynchronPWR_MOTOR_IM	POWER_KW = 30 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Feed pump P-101
QM12	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
M2	Motor, AsynchronPWR_MOTOR_IM	POWER_KW = 75 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Cooling fan F-201
QM13	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
L1	Last (statisch)PWR_LOAD	POWER_KW = 20 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.95SERVICE = Lighting LP-1
QM14	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
C1	BlindleistungskompensationPWR_LV_PFC	RATED_CURRENT_A = 100 kvar	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
QM15	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
M3	Motor, AsynchronPWR_MOTOR_IM	POWER_KW = 55 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Compressor K-301
QM16	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
L2	Last (statisch)PWR_LOAD	POWER_KW = 40 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.95SERVICE = Heating HP-1
QM17	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
L3	Last (statisch)PWR_LOAD	POWER_KW = 60 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.95SERVICE = Process PP-1
QM18	KompaktleistungsschalterPWR_LV_MCCB	RATED_CURRENT_A = 125 A	VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3
M4	Motor, AsynchronPWR_MOTOR_IM	POWER_KW = 37 kW	VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Mixer A-401

Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
