Doppelsammelschiene
Eine 10-kV-Schaltanlage mit zwei Sammelschienen, jede durch einen Längstrenner in Abschnitt I und Abschnitt II geteilt. Zwei Einspeisungen, eine Kupplung zwischen den Sammelschienen, jedes Feld über zwei Trenner an beiden Sammelschienen und vier Abgangsfelder.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Version 1.0 · aktualisiert am 20. Oktober 2026
Diese Beispielzeichnung verwendet

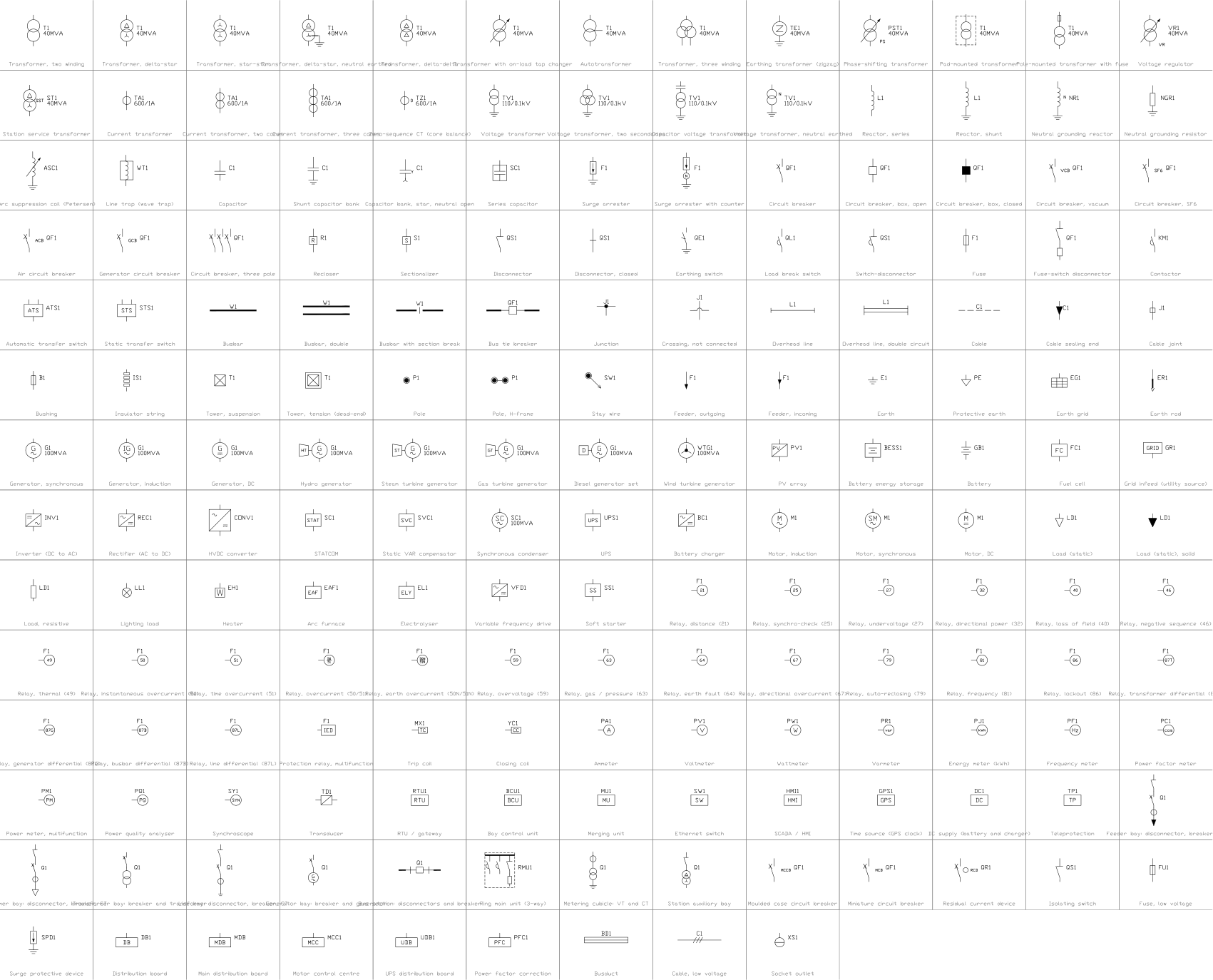

Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Einpoliger Übersichtsschaltplan einer Umspannstation
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | 10/0.4 kV Distribution Substation |
| AREA | AREA | Substation |
| SYSTEM | SYSTEM | 10 kV |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Single-line diagram, double busbar |
| DRAWING_NO | DRAWING NO. | E-002 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-20 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Trenner | PWR_DISCONNECTOR | 14 |
 Leistungsschalter, Vakuum | PWR_CB_VCB | 9 |
 Stromwandler | PWR_CT | 6 |
 Netzeinspeisung | PWR_GRID | 2 |
 Relais, Überstrom (50/51) | PWR_R_5051 | 2 |
 Transformator, Dreieck-Stern, Sternpunkt geerdet | PWR_TX_DYN | 2 |
 Sicherung | PWR_FUSE | 1 |
 Spannungswandler | PWR_VT | 1 |
 Erde | PWR_EARTH | 1 |
 Motor, Asynchron | PWR_MOTOR_IM | 1 |
 Last (statisch) | PWR_LOAD | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| QF4 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| QF5 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| G1 | NetzeinspeisungPWR_GRID | RATING = 250 MVA | VOLTAGE_KV = 10 |
| QF1 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA1 | StromwandlerPWR_CT | RATIO = 400/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| QS11 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS12 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| F1 | Relais, Überstrom (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.2 In, 0.3 s; I>> 8 In, 0.1 sTRIPS = QF1CT_INPUT = TA1 |
| G2 | NetzeinspeisungPWR_GRID | RATING = 250 MVA | VOLTAGE_KV = 10 |
| QF2 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA2 | StromwandlerPWR_CT | RATIO = 400/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| QS21 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS22 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| F2 | Relais, Überstrom (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.2 In, 0.3 s; I>> 8 In, 0.1 sTRIPS = QF2CT_INPUT = TA2 |
| QS31 | TrennerPWR_DISCONNECTOR | RATED_KV = 12 kV | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual |
| QF3 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| QS32 | TrennerPWR_DISCONNECTOR | RATED_KV = 12 kV | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual |
| FU1 | SicherungPWR_FUSE | RATED_KV = 12 kV | RATED_CURRENT_A = 6BREAKING_KA = 50CHARACTERISTIC = Current limiting |
| TV1 | SpannungswandlerPWR_VT | RATIO = 10/0.1 kV | CLASS = 0.5BURDEN_VA = 50WINDINGS = 2RATED_KV = 12 |
| E1 | ErdePWR_EARTH | EARTH_TYPE = PE | |
| QS101 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS102 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF10 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA10 | StromwandlerPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| T1 | Transformator, Dreieck-Stern, Sternpunkt geerdetPWR_TX_DYN | RATING_MVA = 1.6 MVA | VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid |
| QS111 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS112 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF11 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA11 | StromwandlerPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| T2 | Transformator, Dreieck-Stern, Sternpunkt geerdetPWR_TX_DYN | RATING_MVA = 1.6 MVA | VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid |
| QS121 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS122 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF12 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA12 | StromwandlerPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| M1 | Motor, AsynchronPWR_MOTOR_IM | POWER_KW = 800 kW | VOLTAGE = 10 kVPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Compressor K-101 |
| QS131 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS132 | TrennerPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF13 | Leistungsschalter, VakuumPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA13 | StromwandlerPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| L1 | Last (statisch)PWR_LOAD | POWER_KW = 2500 kW | VOLTAGE = 10 kVPOWER_FACTOR = 0.95SERVICE = To substation SS-2 |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
