Schweißsymbole nach ISO 2553
Geschweißte Stütze in Vorder- und Seitenansicht, die vier Nähte nach ISO 2553 gekennzeichnet: umlaufende Kehlnaht, auf der Baustelle gefertigte V-Naht, zwei Doppelkehlnähte, mit Nahtdicke a und Verfahrensnummer 135.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Version 1.0 · aktualisiert am 21. Oktober 2026
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Schweißkonstruktion
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Support Structure |
| AREA | AREA | Workshop |
| SYSTEM | SYSTEM | Support structure |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Welded support structure, ISO 2553 symbols |
| DRAWING_NO | DRAWING NO. | M-601 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | 1:2.5 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung

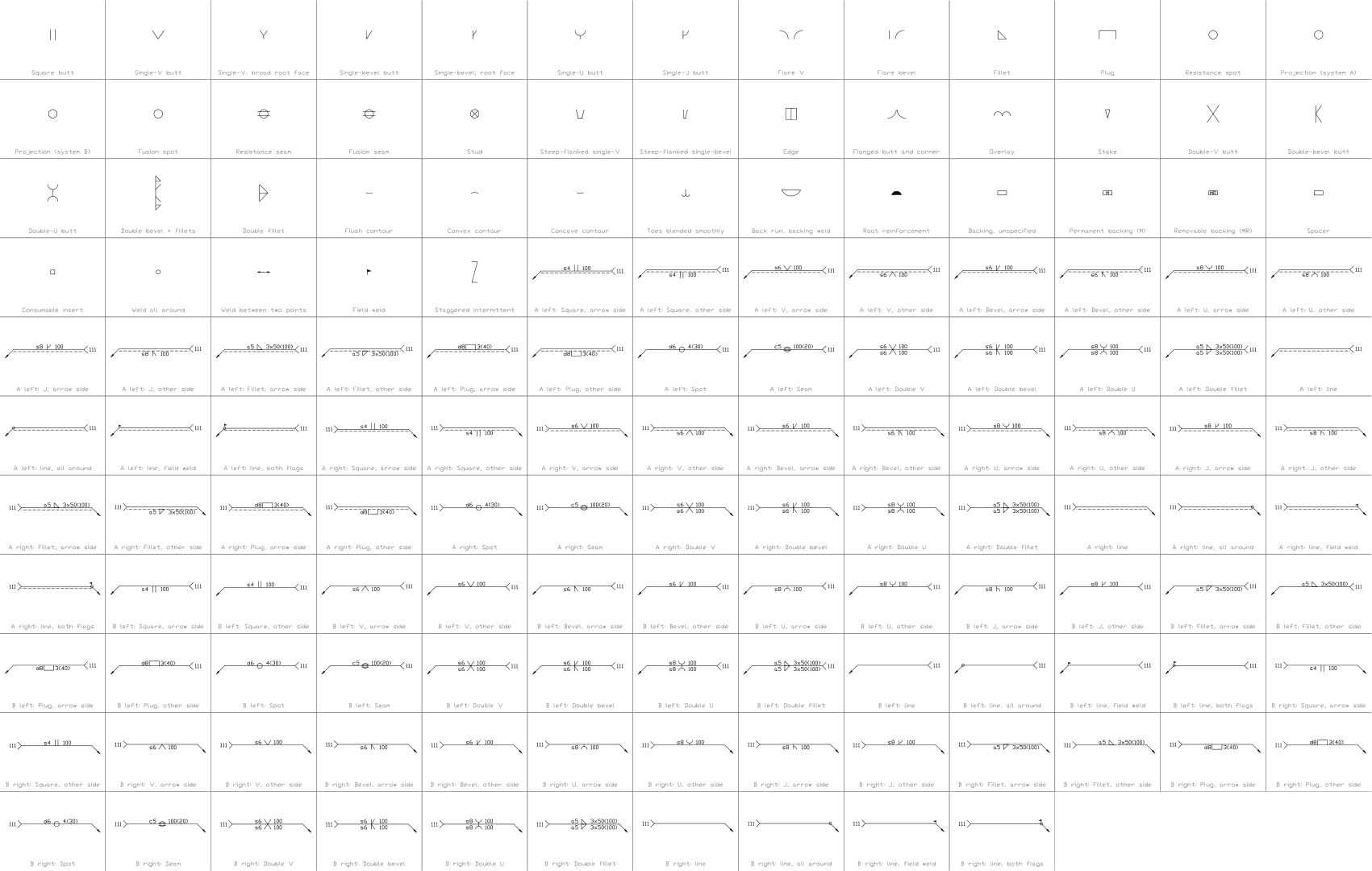

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Rundumnaht | WLI_SUPP_ALL_AROUND | 2 |
 A rechts: Doppelkehlnaht | WLI_A_R_DOUBLE_FILLET | 2 |
 A links: Kehlnaht, Pfeilseite | WLI_A_L_FILLET_ARROW | 1 |
 A links: V-Naht, Pfeilseite | WLI_A_L_V_ARROW | 1 |
 Baustellennaht | WLI_SUPP_FIELD_WELD | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| W1 | A links: Kehlnaht, PfeilseiteWLI_A_L_FILLET_ARROW | SIZE = a5 | PROCESS = 135QUALITY_LEVEL = CPOSITION = PBFILLER = G3Si1WPS_NO = WPS-001MATERIAL = S355J2 / S355J2HNDT = VT 100 % |
| W2 | A links: V-Naht, PfeilseiteWLI_A_L_V_ARROW | SIZE = s6 | PROCESS = 135QUALITY_LEVEL = CPOSITION = PAFILLER = G3Si1WPS_NO = WPS-001MATERIAL = S355J2 / S355J2HNDT = VT 100 % |
| W3 | A rechts: DoppelkehlnahtWLI_A_R_DOUBLE_FILLET | SIZE = a5 | PROCESS = 135QUALITY_LEVEL = CPOSITION = PBFILLER = G3Si1WPS_NO = WPS-001MATERIAL = S355J2 / S355J2HNDT = VT 100 % |
| W4 | A rechts: DoppelkehlnahtWLI_A_R_DOUBLE_FILLET | SIZE = a4 | PROCESS = 135QUALITY_LEVEL = CPOSITION = PBFILLER = G3Si1WPS_NO = WPS-001MATERIAL = S355J2 / S355J2HNDT = VT 100 % |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
