Kostenlose Büro-Layoutblöcke für AutoCAD (DWG): Schreibtische, Arbeitsplätze, Besprechungstische, Empfang

Zu den Maßen

Büromöbel sind nicht genormt, deshalb haben die Blöcke die Größen, die Hersteller üblicherweise nennen: Schreibtische 1200 bis 1800 mm breit und 600 bis 800 mm tief, Bürostühle etwa 600 mm breit, 600 mm Tischlänge pro Platz im Besprechungsraum, Kabinen von 1800 bis 2400 mm. Prüfe die Maße deines Möbellieferanten und die Fläche pro Arbeitsplatz, die deine örtlichen Vorschriften verlangen.

Die Blöcke sind eigene Zeichnungen, keine Kopien eines Katalogs, und die Bibliothek ist nicht zertifiziert. Sie dienen der Planung der Anordnung und belegen nicht, dass ein Plan Flächen-, Brandschutz- oder Barrierefreiheitsvorschriften erfüllt. Gangbreiten, Fläche pro Person und Anforderungen an Ausgänge entnimmst du den Vorschriften, die für dein Gebäude gelten.

Häufige Fragen

Welche Teile sind enthalten?

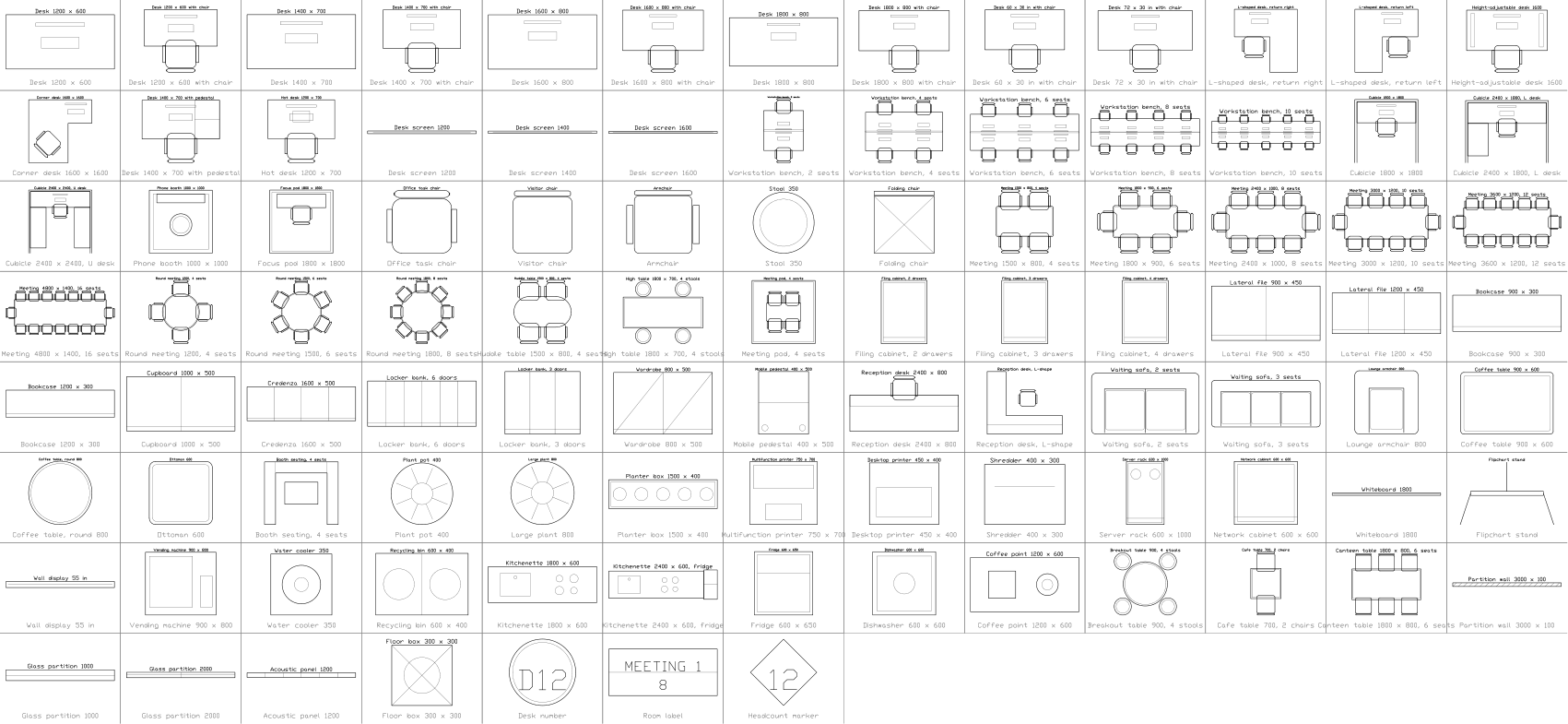

Schreibtische und Arbeitsplätze (Schreibtische mit und ohne Stuhl, L-förmige, Eck-, höhenverstellbare und Sharing-Schreibtische), Benches für 2 bis 10 Personen, Kabinen, eine Telefonbox und eine Fokus-Kabine, 5 Stühle, Besprechungstische mit 4 bis 16 Plätzen, runde Besprechungstische, Huddle- und Stehtische, ein Meeting-Pod, 13 Stauraumteile, Empfangs- und Loungemöbel, Geräte, eine Teeküche mit Kühlschrank und Kaffeepunkt, Trennwände und 3 Markierungen.

Kann ich die Sitzplatzzahl einer Bench oder eines Besprechungstisches ändern?

Ja. Benches gibt es mit 2, 4, 6, 8 und 10 Plätzen und Besprechungstische mit 4 bis 16 Plätzen; für eine andere Zahl zerlegst du den Block und löschst oder verschiebst Stühle oder nimmst die Schreibtischblöcke und die Einzelstuhl-Blöcke. Nach dem Zerlegen ist jeder Stuhl ein eigenes Objekt.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Zeigt das, dass ein Plan Flächen- oder Brandschutzvorschriften erfüllt?

Nein. Die Blöcke helfen beim Zeichnen und Zählen, sie prüfen nichts. Fläche pro Arbeitsplatz, Gangbreiten und Ausgänge hängen von deinem Gebäude und den örtlichen Vorschriften ab, entnimm sie den geltenden Vorschriften.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
