Kostenlose AutoCAD-Symbole für Photovoltaik und Batteriespeicher (DWG): Module, Strings, Wechselrichter, Batterien

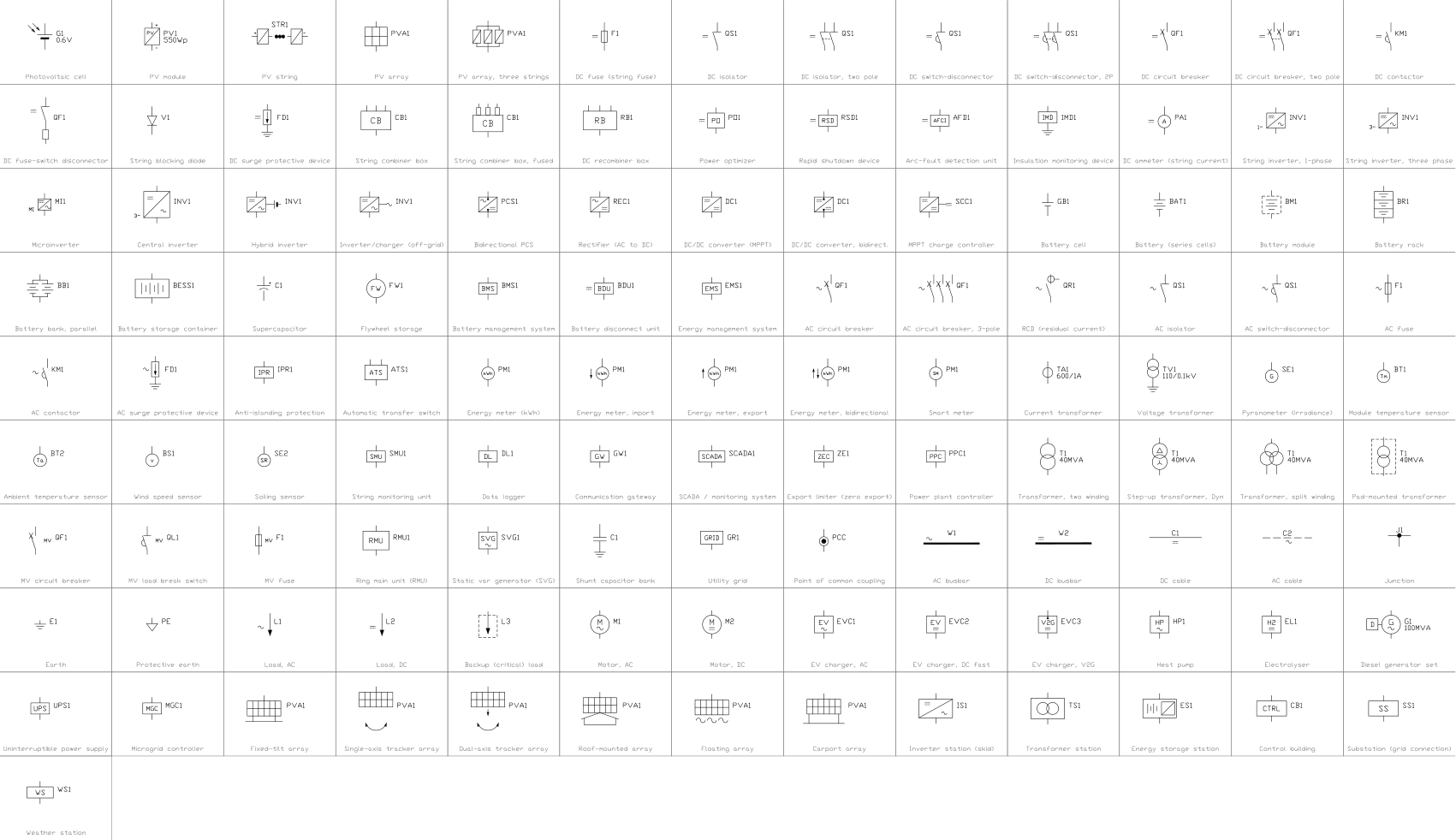

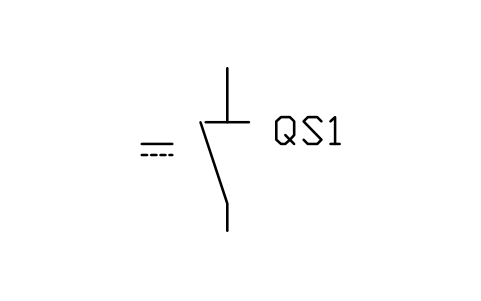

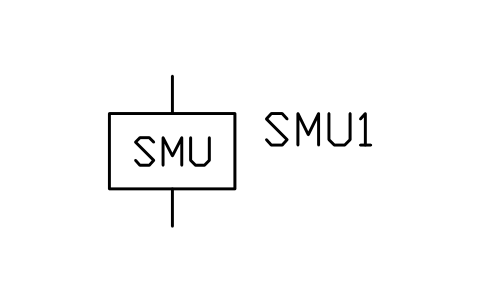

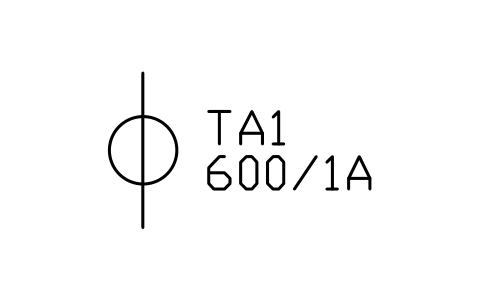

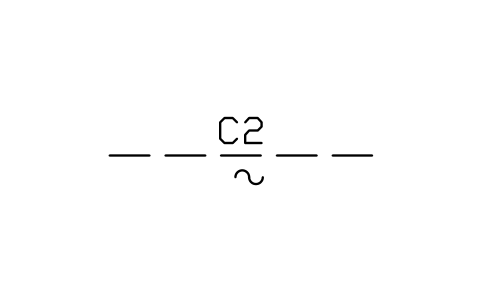

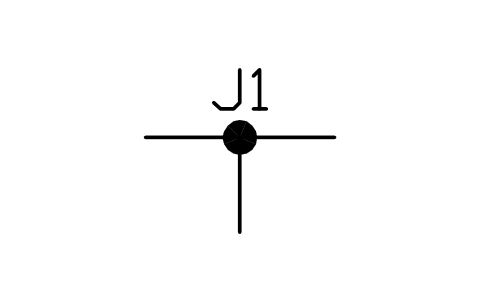

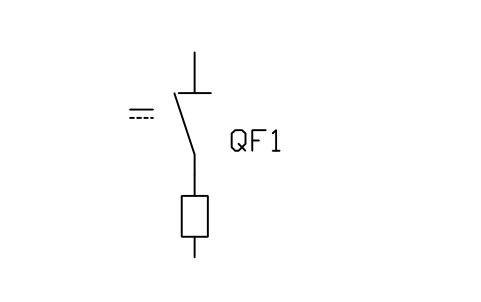

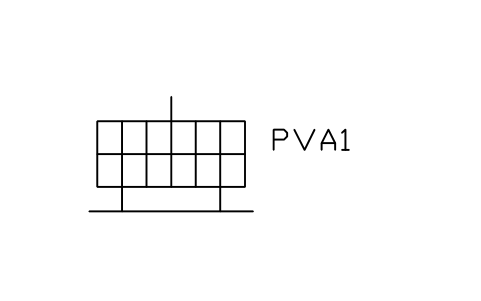

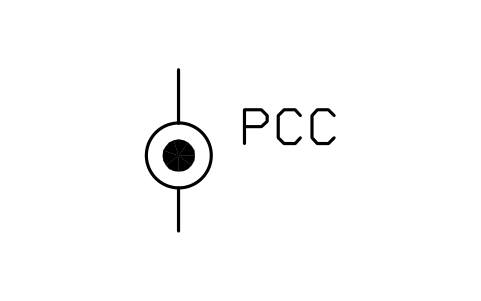

Zu den Symbolen

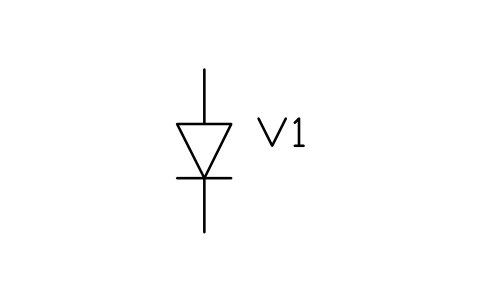

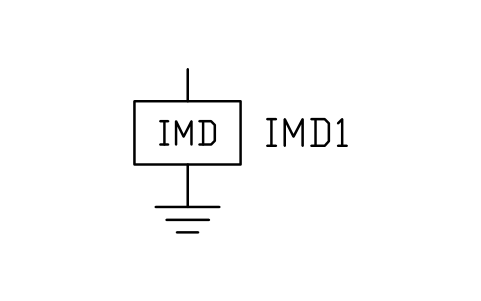

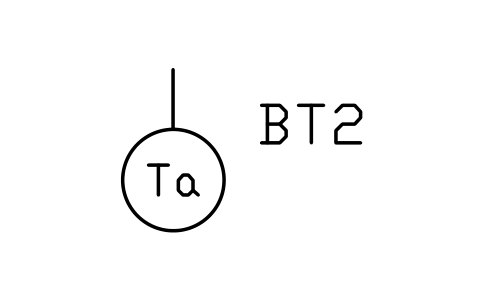

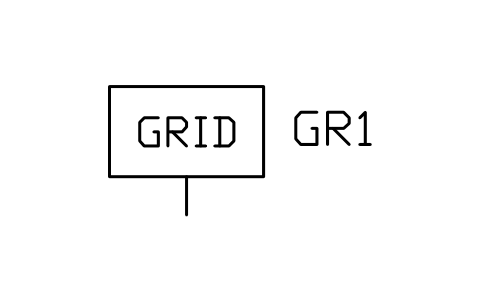

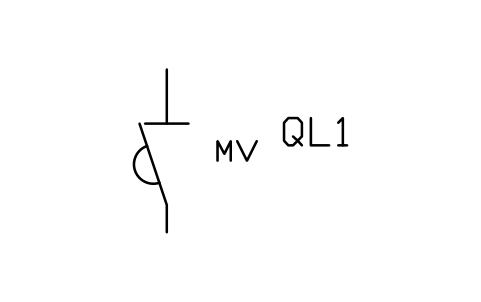

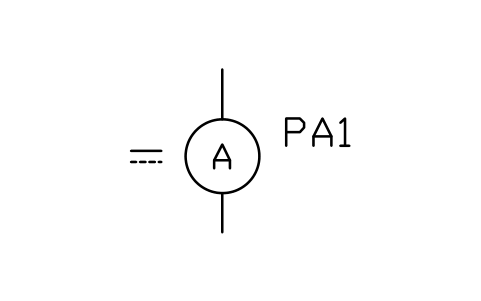

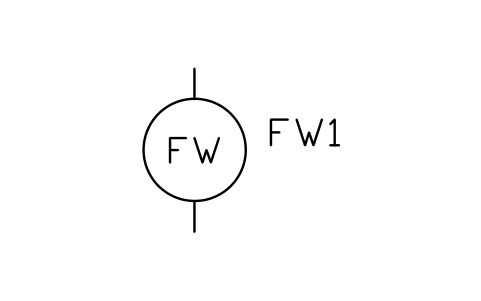

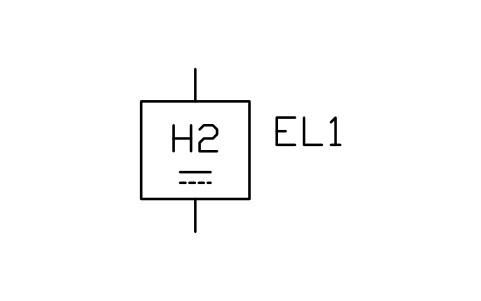

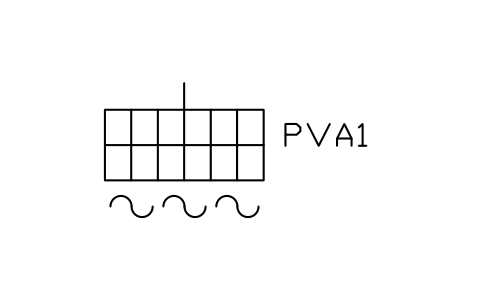

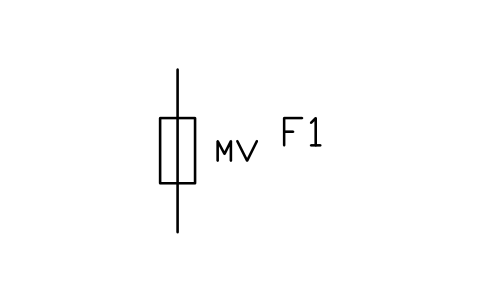

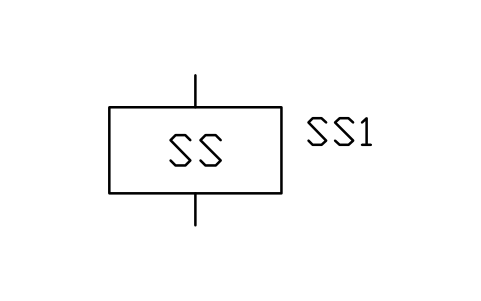

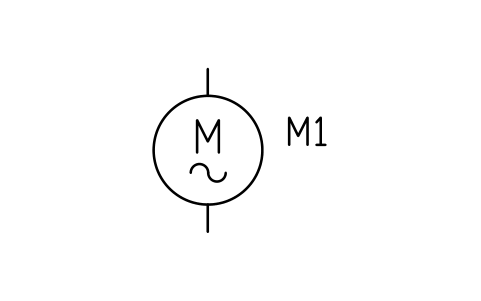

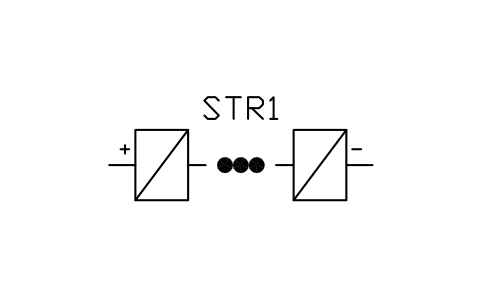

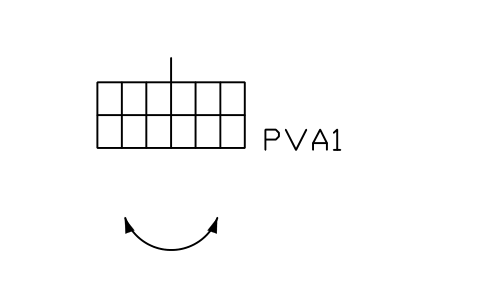

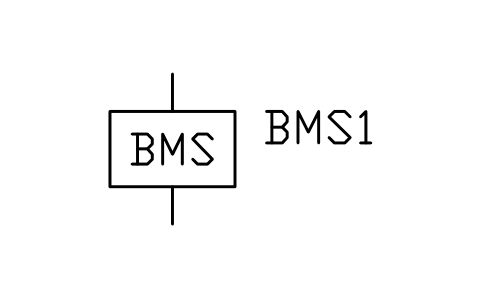

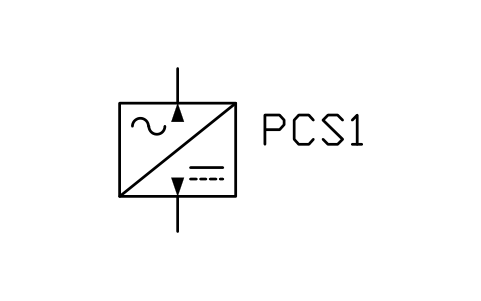

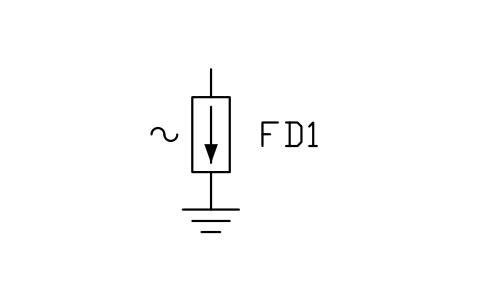

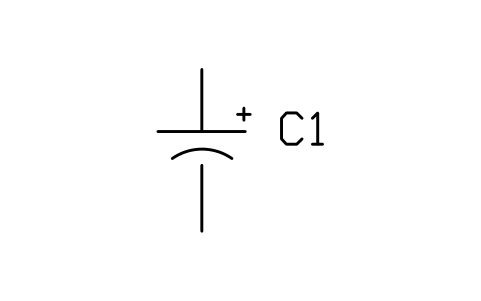

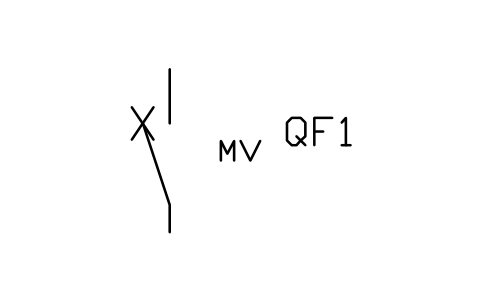

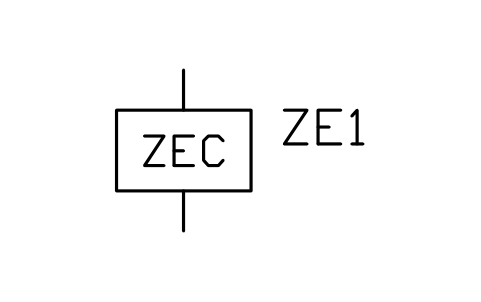

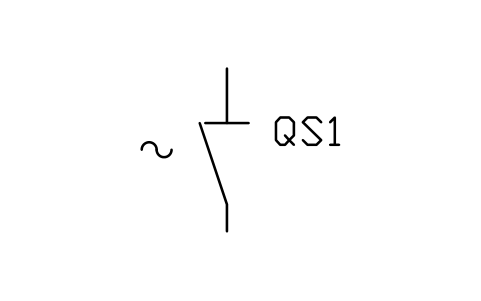

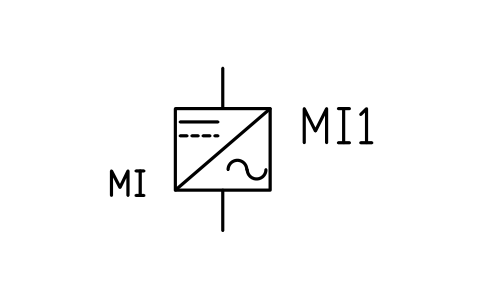

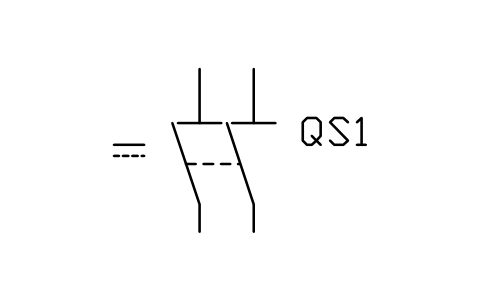

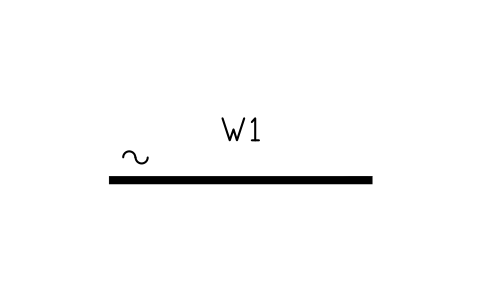

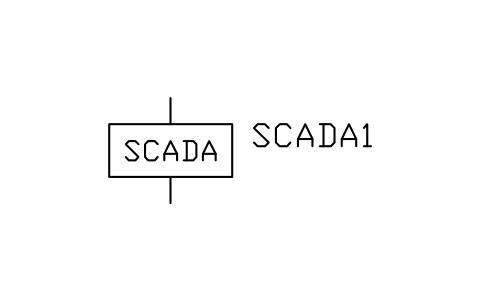

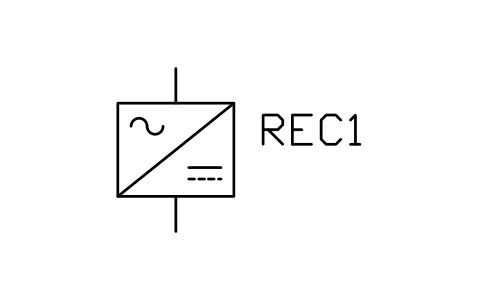

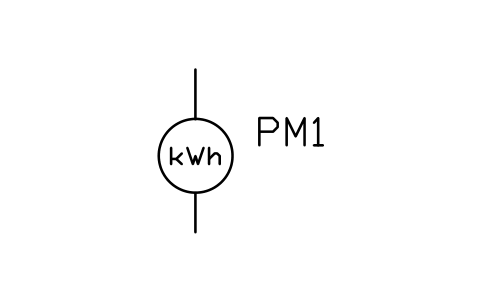

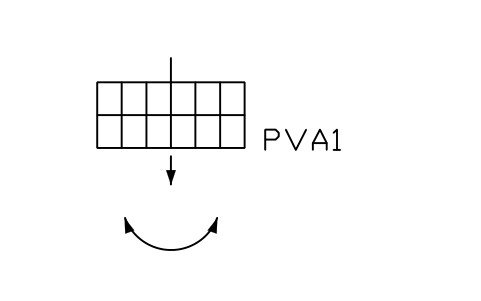

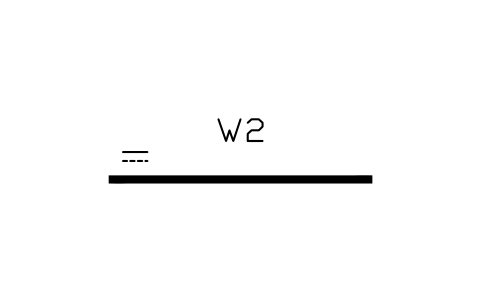

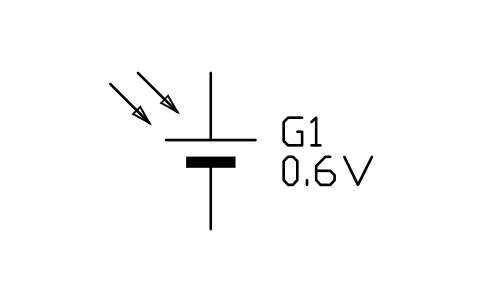

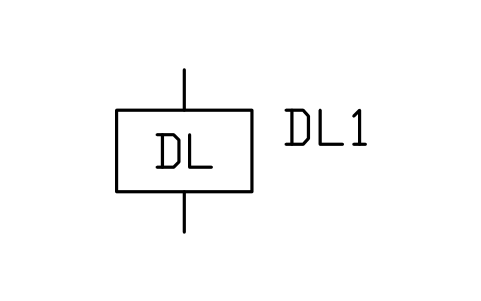

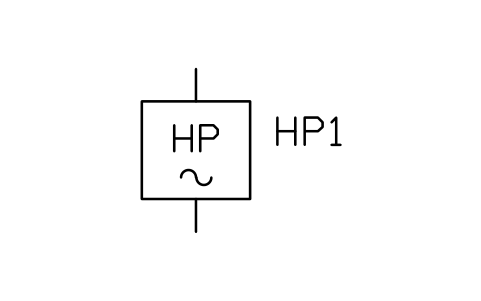

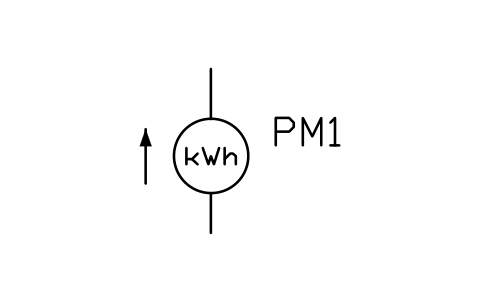

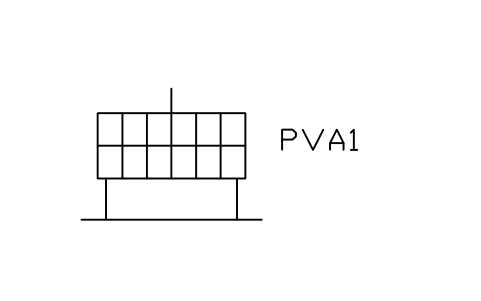

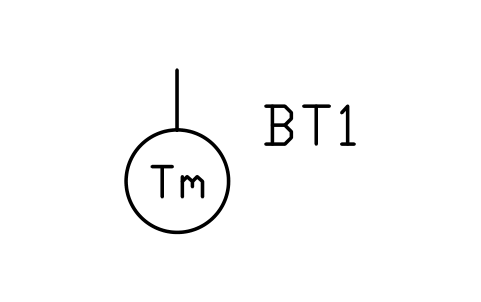

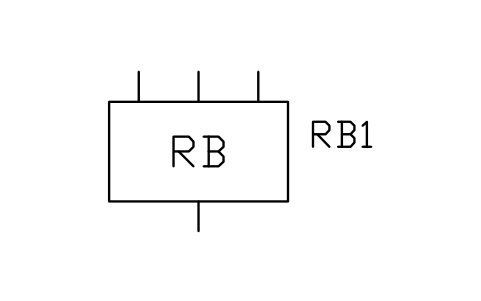

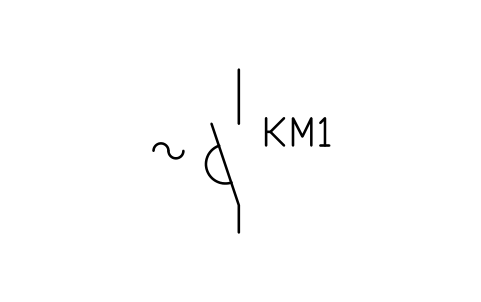

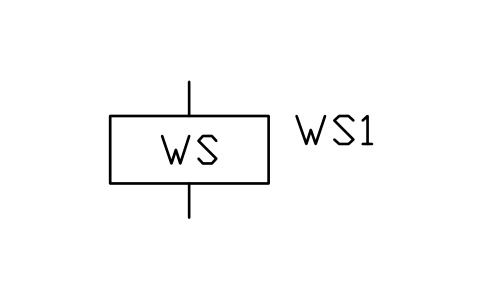

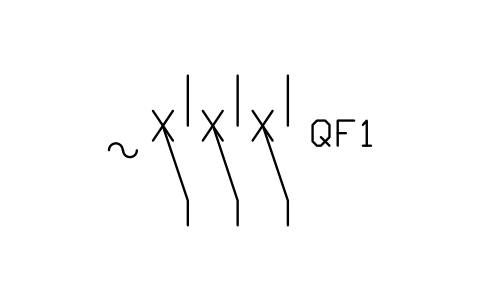

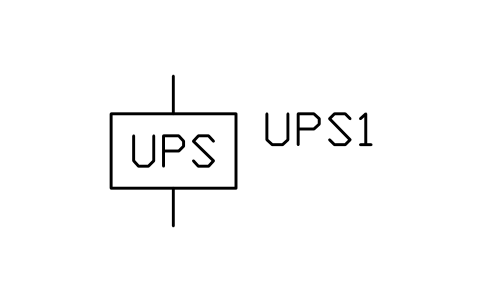

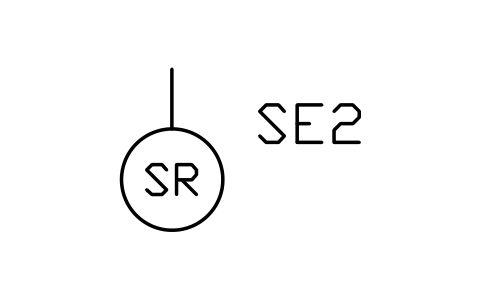

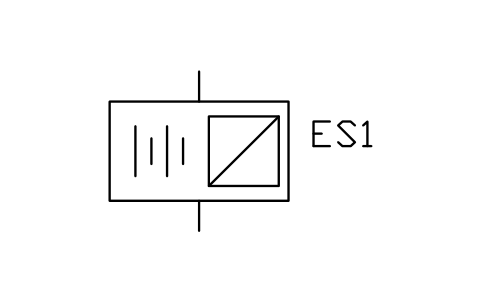

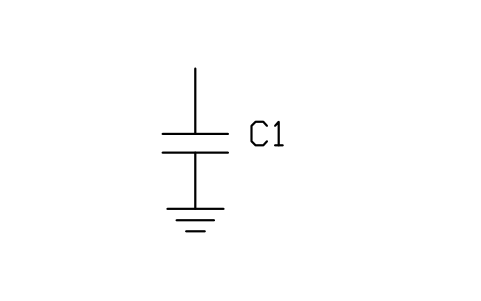

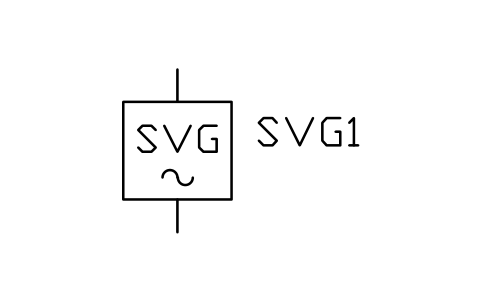

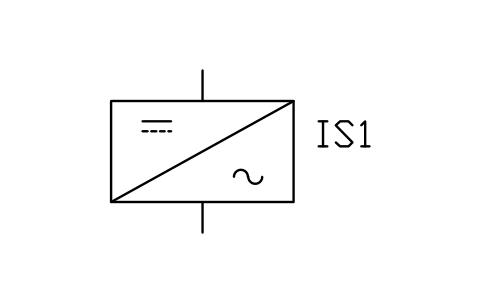

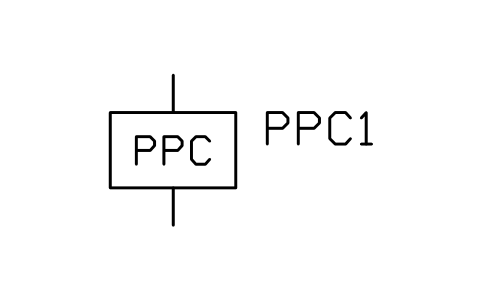

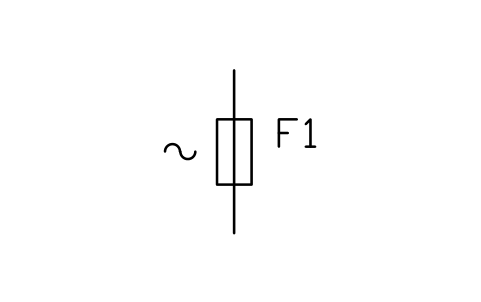

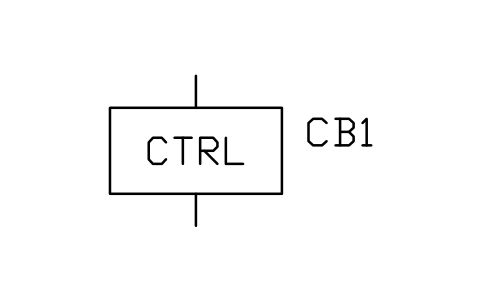

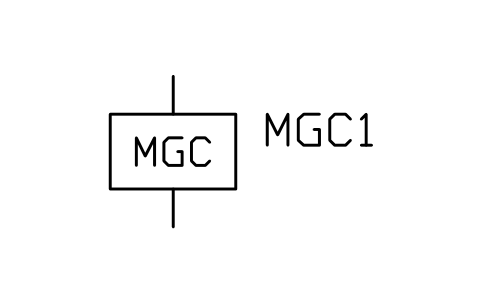

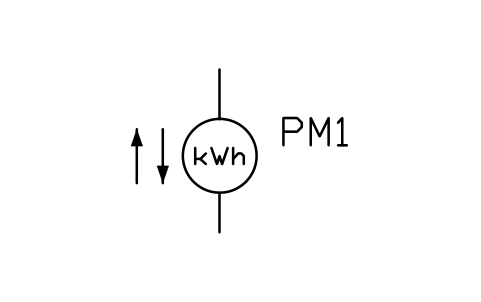

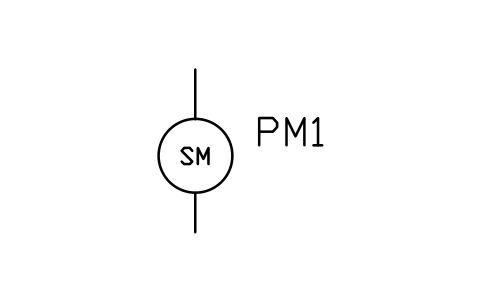

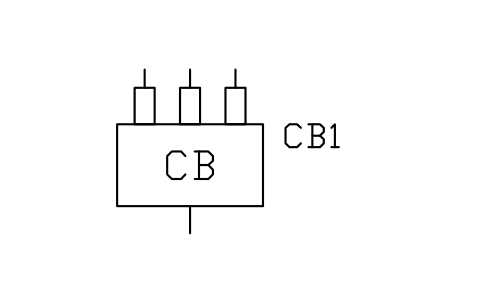

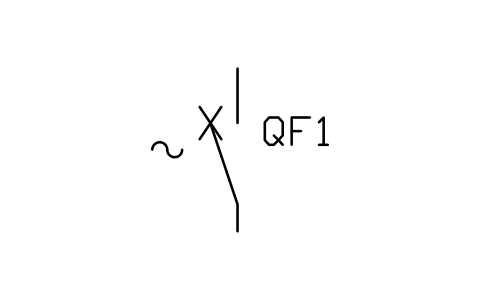

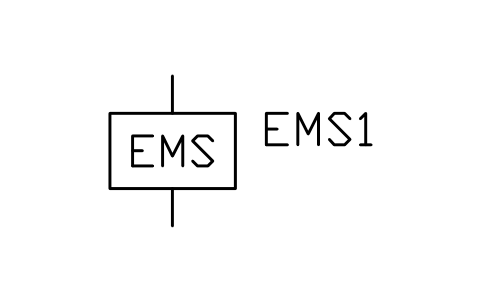

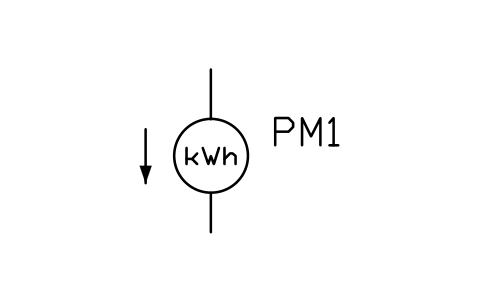

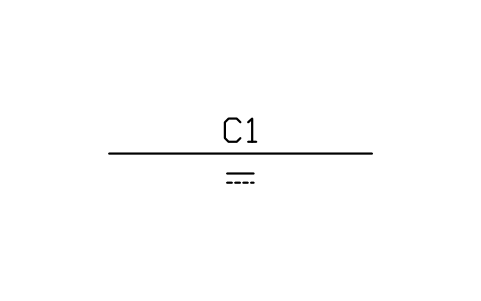

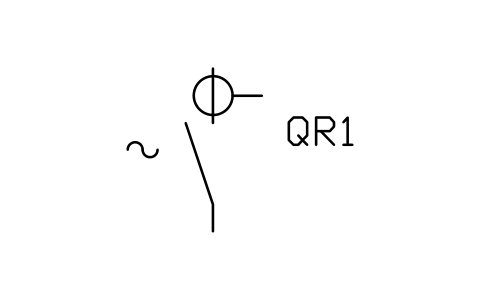

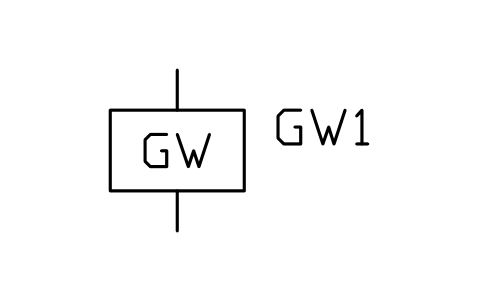

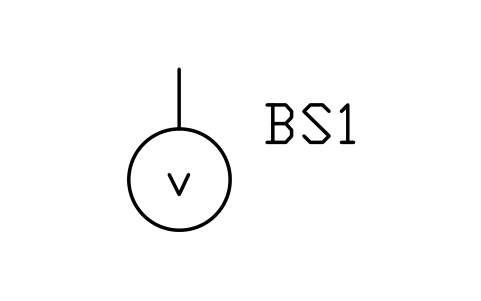

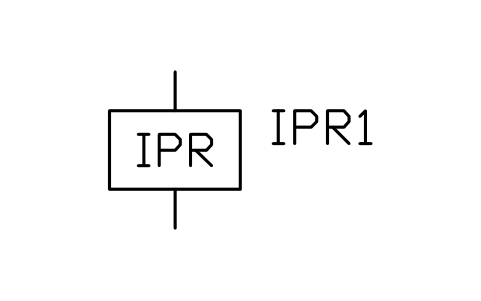

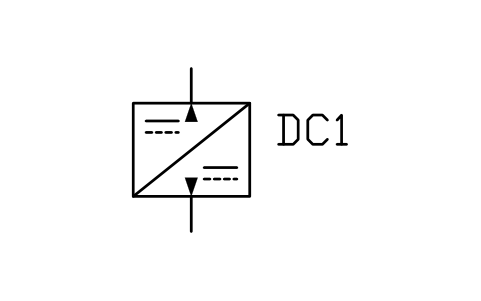

Die Grundformen (photovoltaischer Generator, Umrichter, Batterie, Schaltgeräte, Zähler) folgen IEC 60617. Für PV-spezifische Geräte wie Anschlusskästen, Optimierer, Schnellabschaltung, Managementsysteme und Stationsblöcke gibt es keine genormte Darstellung; sie sind mit denselben Elementen gezeichnet, wie in der Branche üblich. Weitere Symbole nach der Norm finden Sie in den IEC-60617-Bibliotheken.

Die Blöcke sind eigene Zeichnungen, keine Kopien einer Norm, und die Bibliothek ist nicht zertifiziert. Prüfen Sie sie gegen die Legende Ihres Projekts oder Unternehmens und ändern Sie einen Block, wenn Ihrer abweicht.

Häufige Fragen

Welcher Norm folgen die Symbole?

Die elektrischen Grundformen folgen IEC 60617. Für die Geräte, die es nur in Solaranlagen gibt, legt keine Norm eine Darstellung fest; sie sind mit denselben Elementen in der üblichen Weise gezeichnet. Wenn Ihr Auftraggeber eine bestimmte Legende verlangt, prüfen Sie die Blöcke dagegen und ändern Sie, was abweicht.

Kann ich die Symbole für Hybrid- und Inselsysteme verwenden?

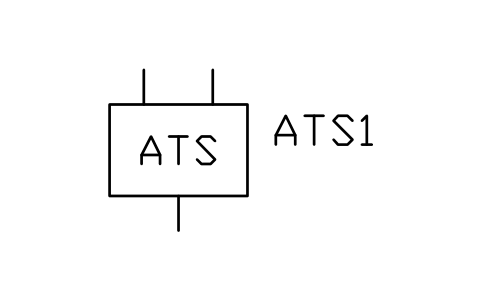

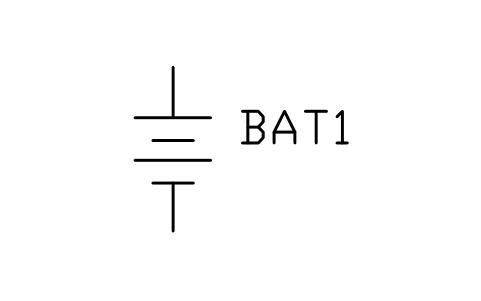

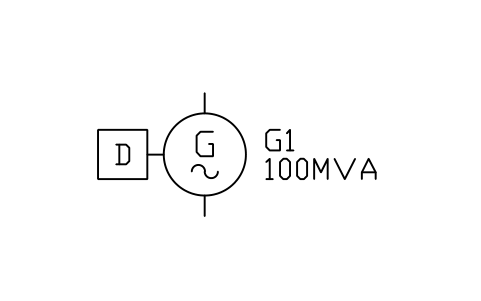

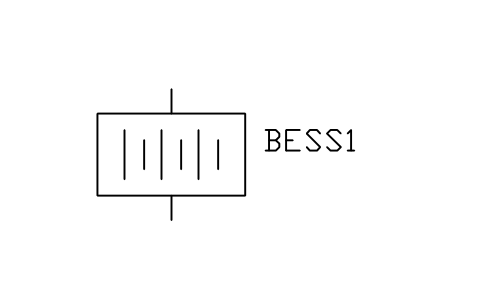

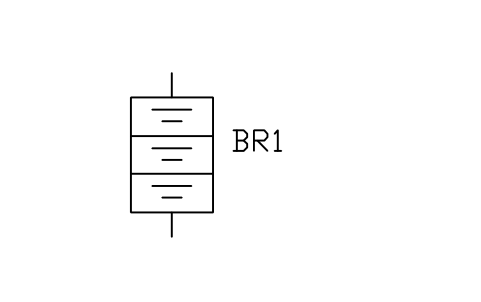

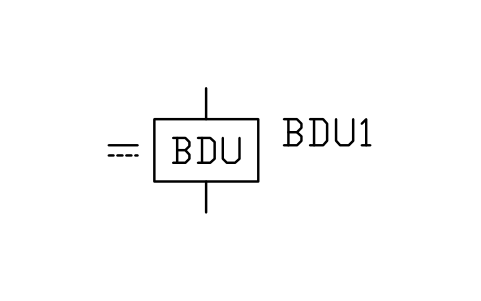

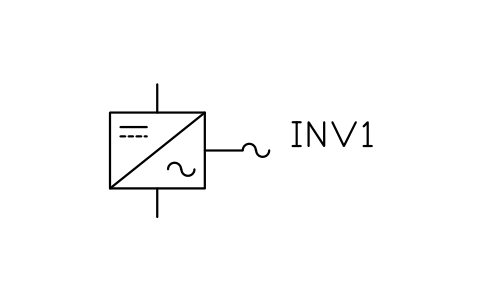

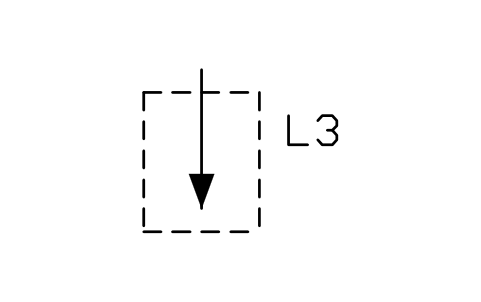

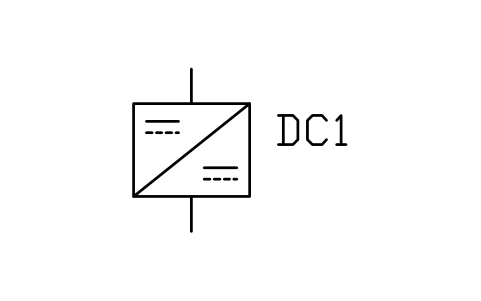

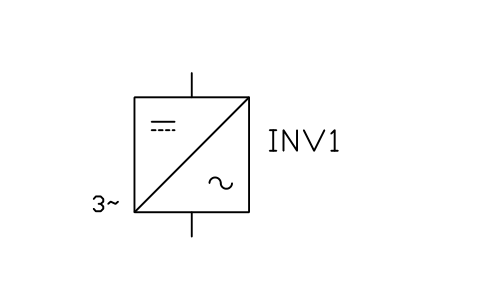

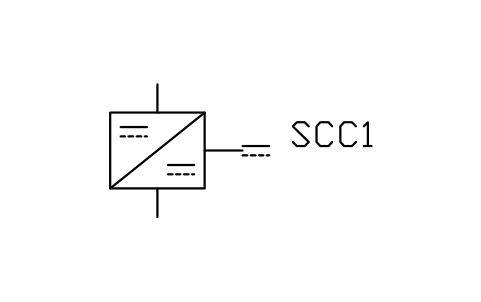

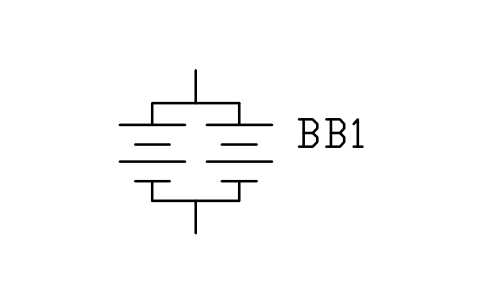

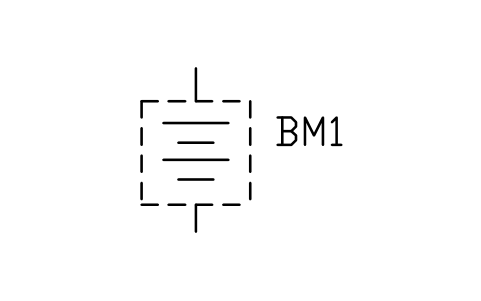

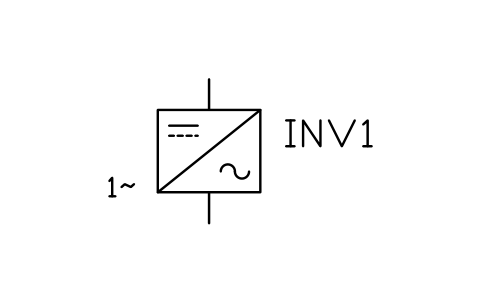

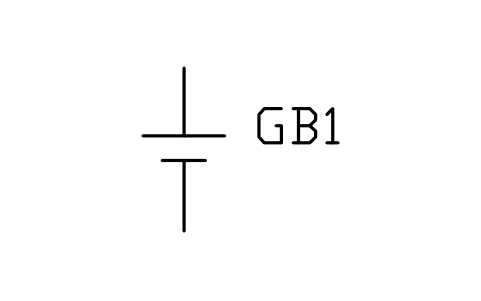

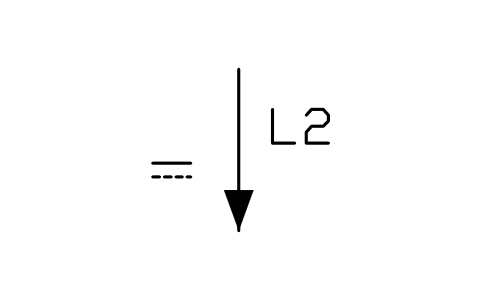

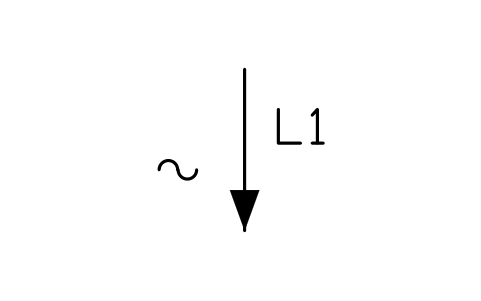

Ja. Die Bibliothek enthält Hybrid-Wechselrichter, Wechselrichter mit Ladegerät, MPPT-Laderegler, Batteriezellen, -bänke, -racks und -container, Batterietrenneinheiten, Dieselaggregate, Notlasten und automatische Umschalter, sodass sich netzgekoppelte, Hybrid- und Inselanlagen zeichnen lassen.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Wie unterscheidet sich diese Bibliothek von der Bibliothek für Energieversorgungs-Übersichtspläne?

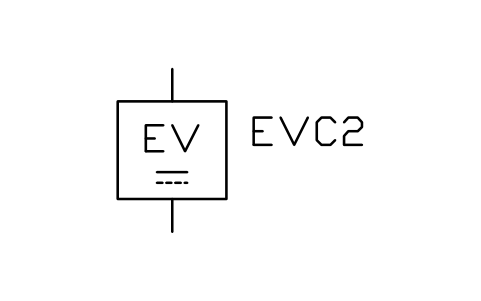

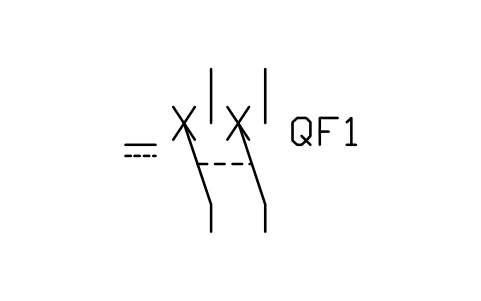

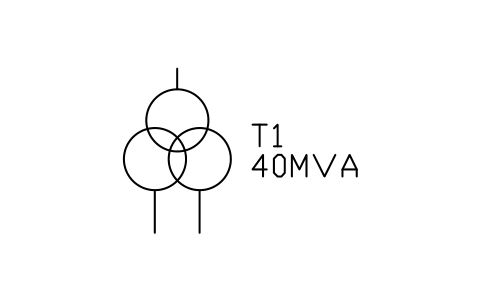

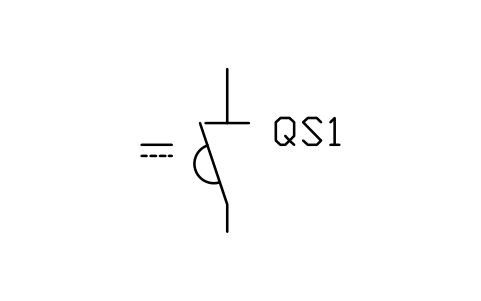

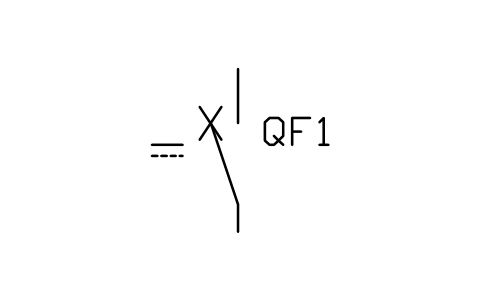

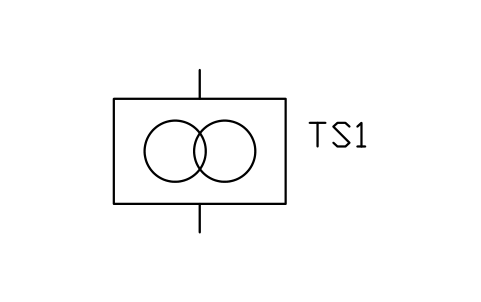

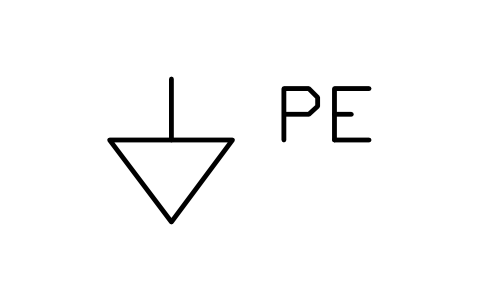

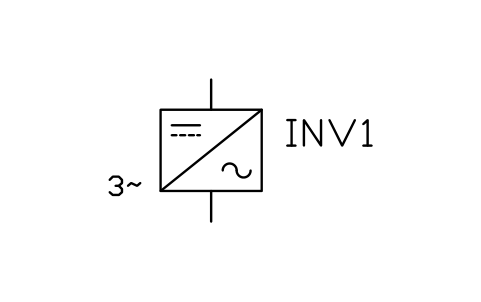

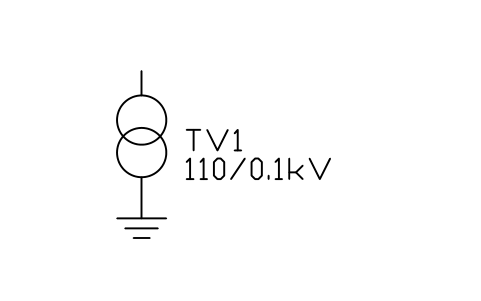

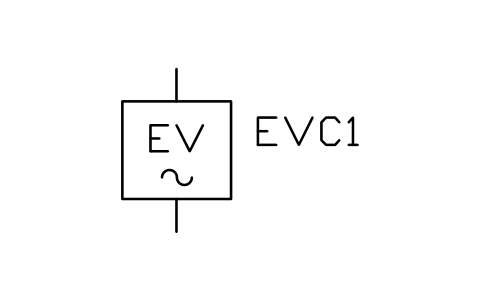

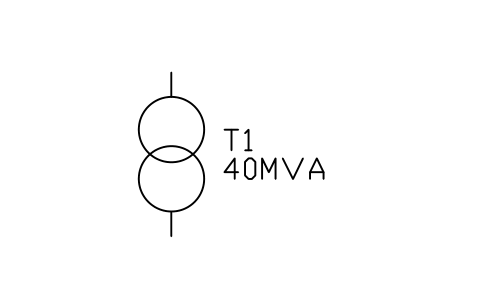

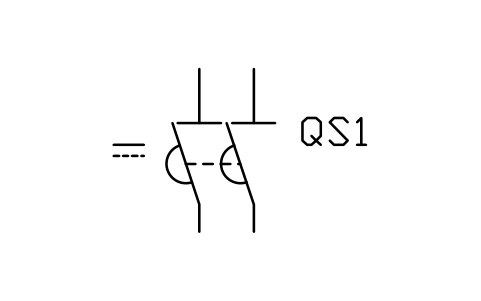

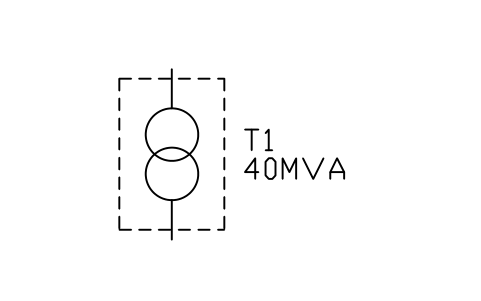

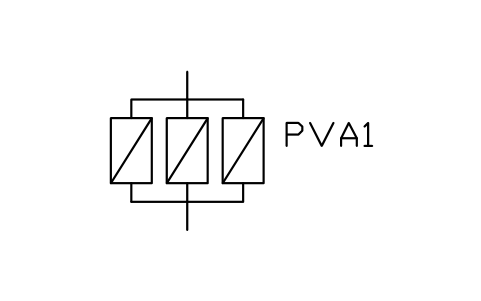

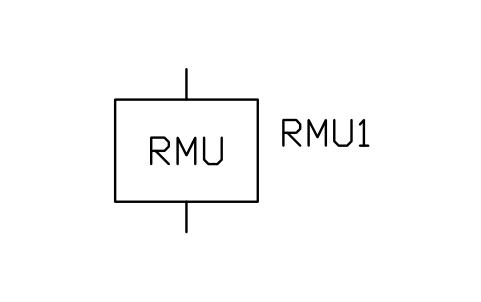

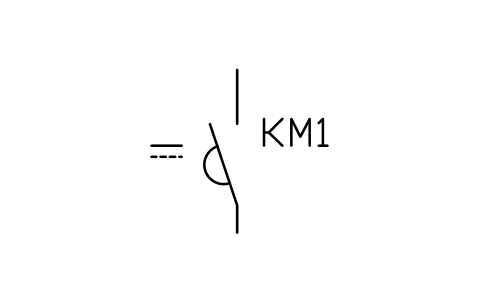

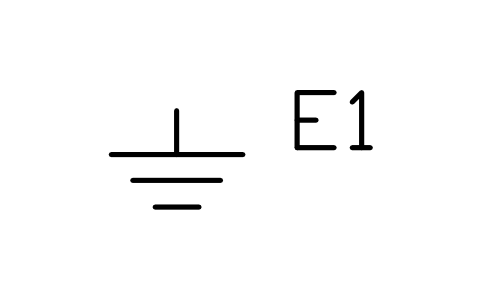

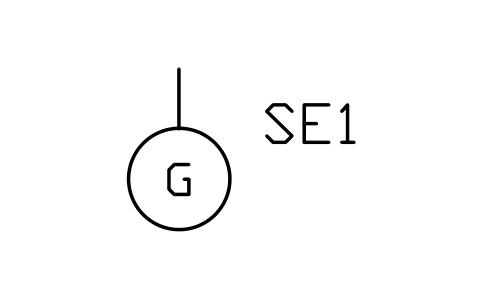

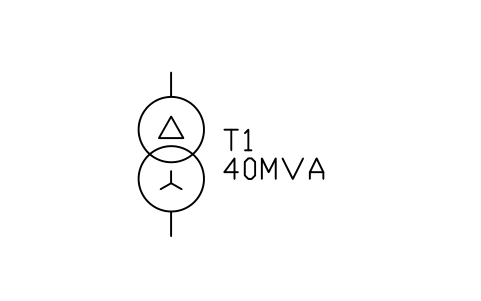

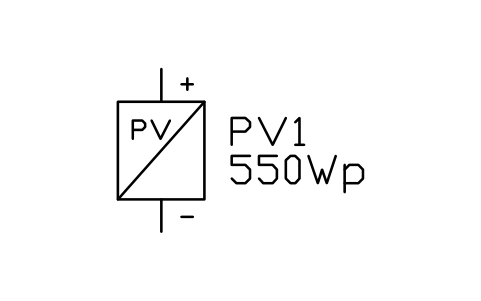

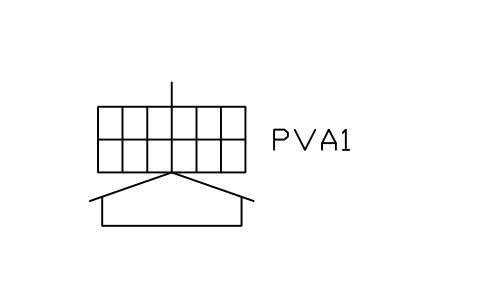

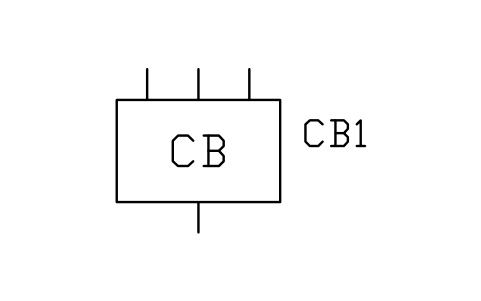

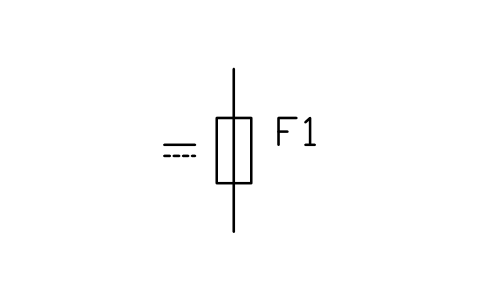

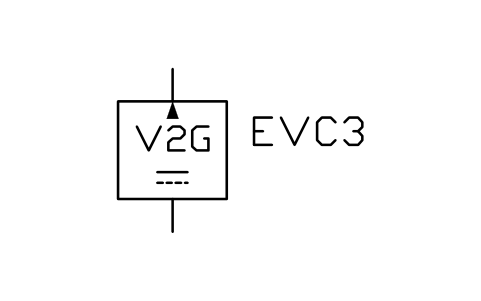

Die Energieversorgungs-Bibliothek deckt Erzeugung, Übertragung, Umspannwerke und Verteilung allgemein ab. Diese Bibliothek enthält die Geräte von Solaranlagen und Speichersystemen: Module und Strings, DC-Schutz, Anschlusskästen, Wechselrichter, Batteriesysteme, Überwachung und Elektrofahrzeug-Laden. Einige Symbole wie Transformatoren oder Erdung gibt es in beiden mit gleicher Form, sodass sich beide Bibliotheken zusammen verwenden lassen.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
