Kostenlose Friseur-, Dental- und Tierarztpraxis-Blöcke für AutoCAD (DWG): Stühle, Liegen, Röntgen, Boxen

Zu den Maßen

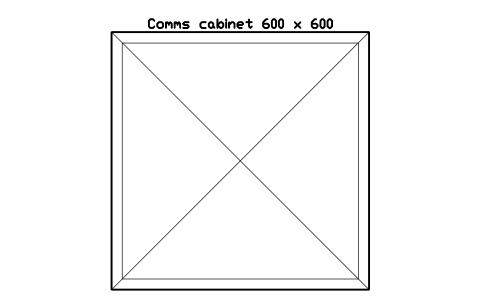

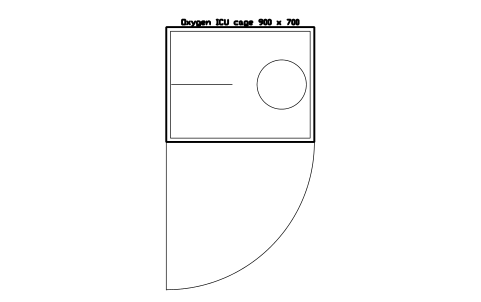

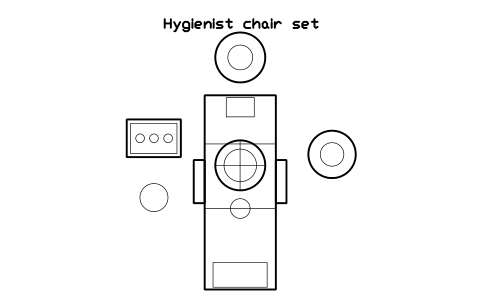

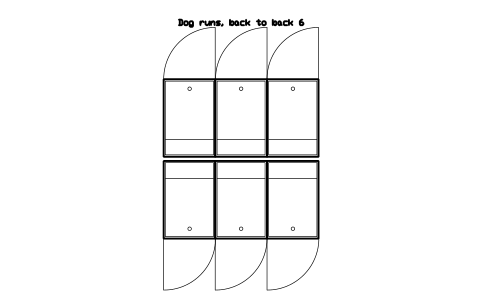

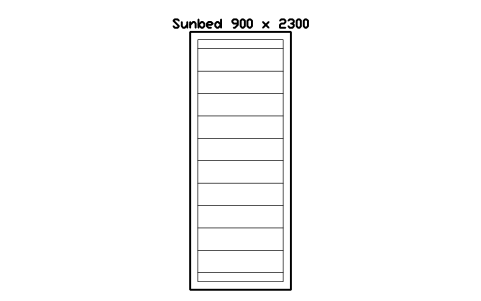

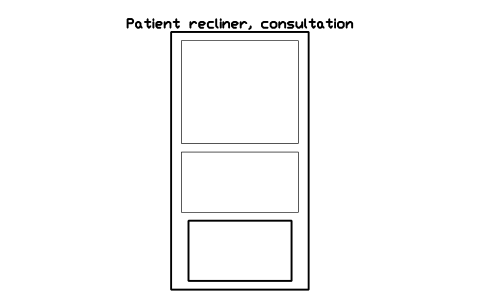

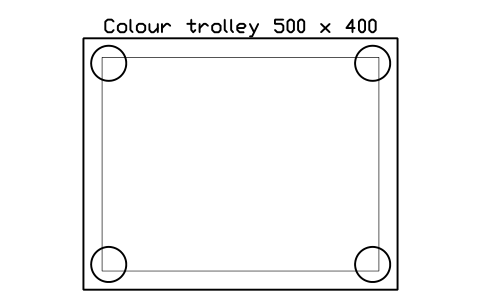

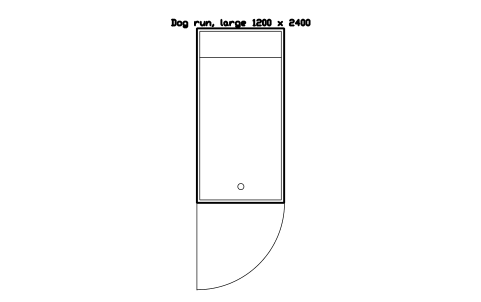

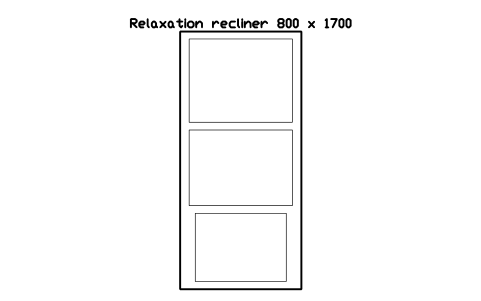

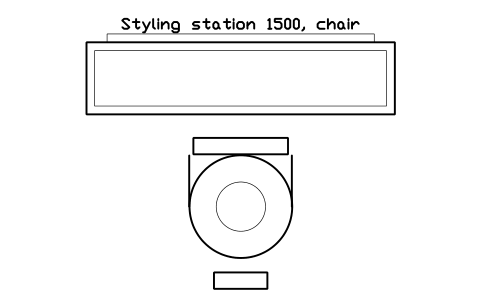

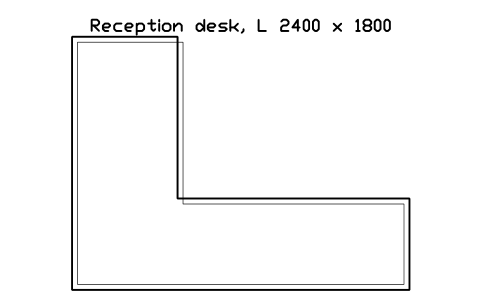

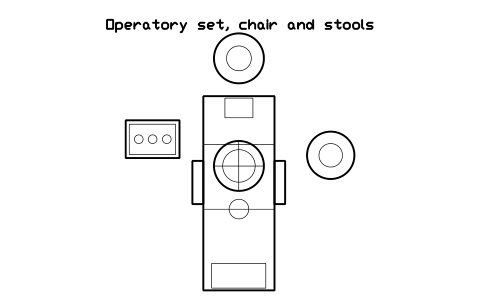

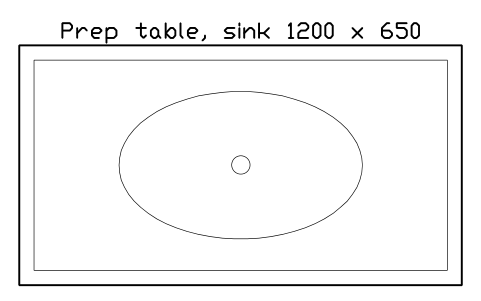

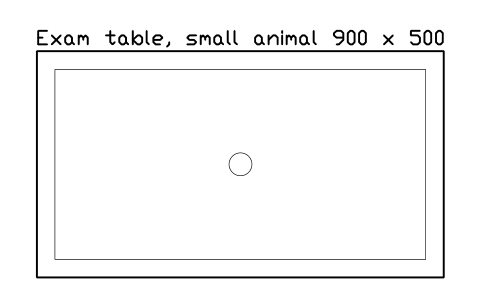

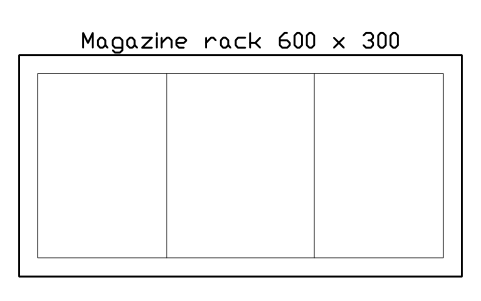

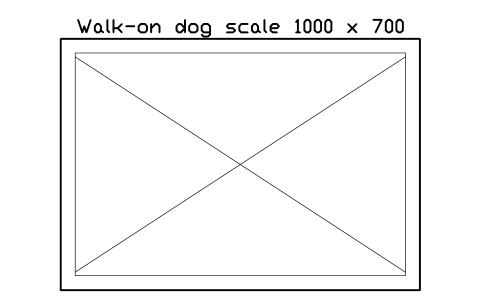

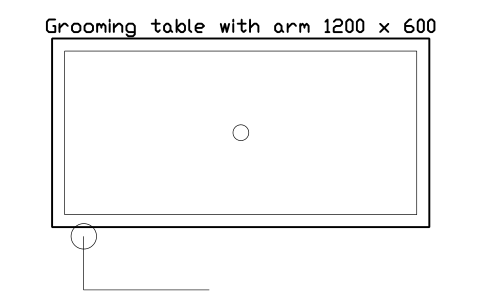

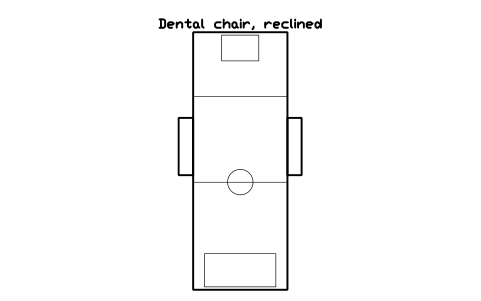

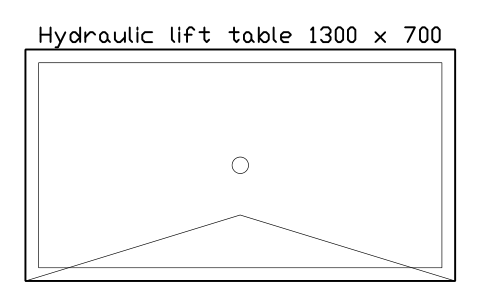

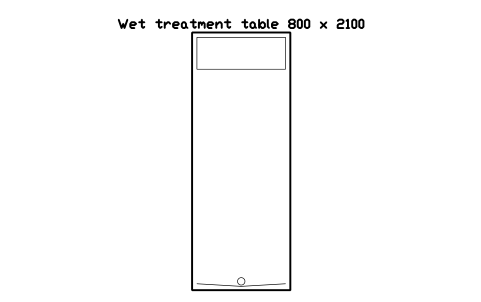

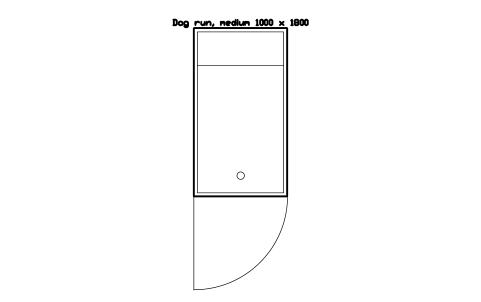

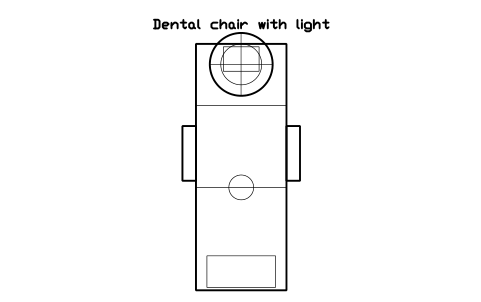

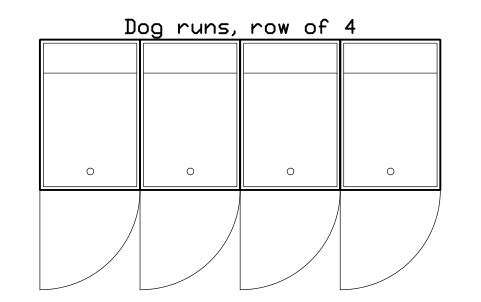

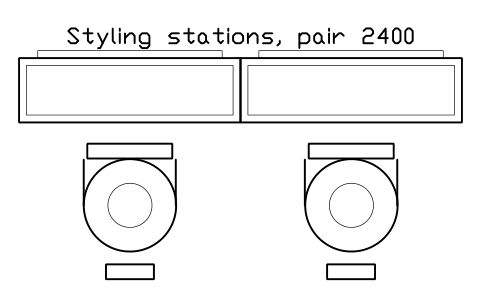

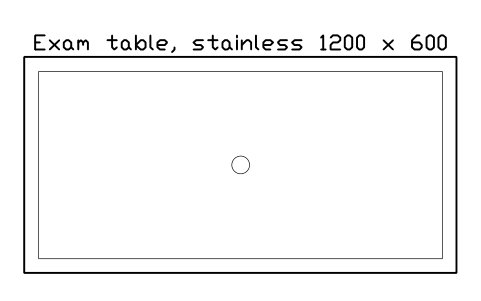

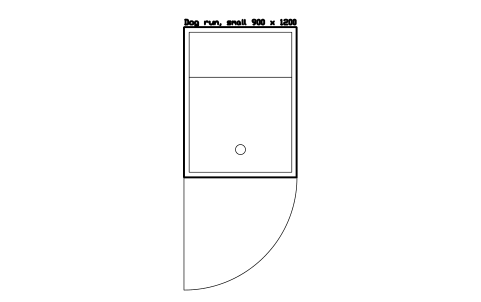

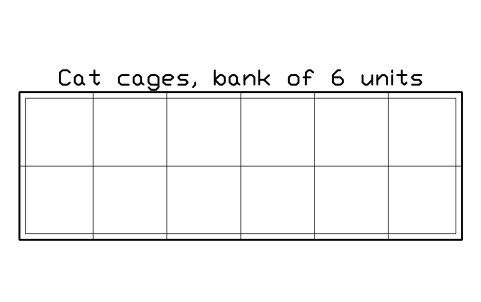

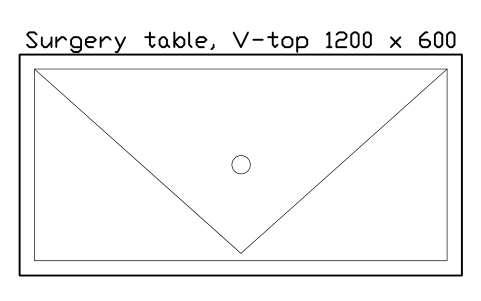

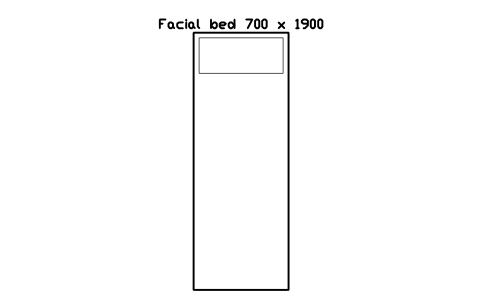

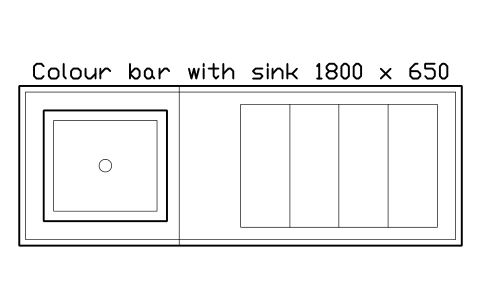

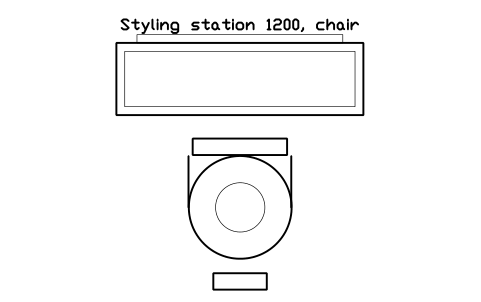

Ausstattung für Friseur, Zahnarzt und Tierarzt ist nicht genormt, daher haben die Blöcke Maße, die Lieferanten üblicherweise nennen: Bedienplätze 1200 mm breit, Behandlungsliegen 700 x 1900 mm, Behandlungsstühle etwa 860 x 1800 mm, Untersuchungstische 1200 x 600 mm, Hundeboxen 1000 bis 1200 mm breit. Prüfen Sie die Maße vor der Bestellung im Datenblatt Ihres Lieferanten.

Die Blöcke sind unsere eigenen Zeichnungen, keine Kopien eines Katalogs, und die Bibliothek ist nicht zertifiziert. Sie dienen dazu, die Anordnung zu planen und Stückzahlen zu zählen, nicht dazu, die Einhaltung von Hygiene-, Infektionsschutz-, Strahlenschutz-, Barrierefreiheits- oder Tierschutzvorschriften zu belegen. Raumgrößen, Abschirmung, Lüftung, Entwässerung und Freiräume entnehmen Sie den Vorschriften, die an Ihrem Standort gelten.

Häufige Fragen

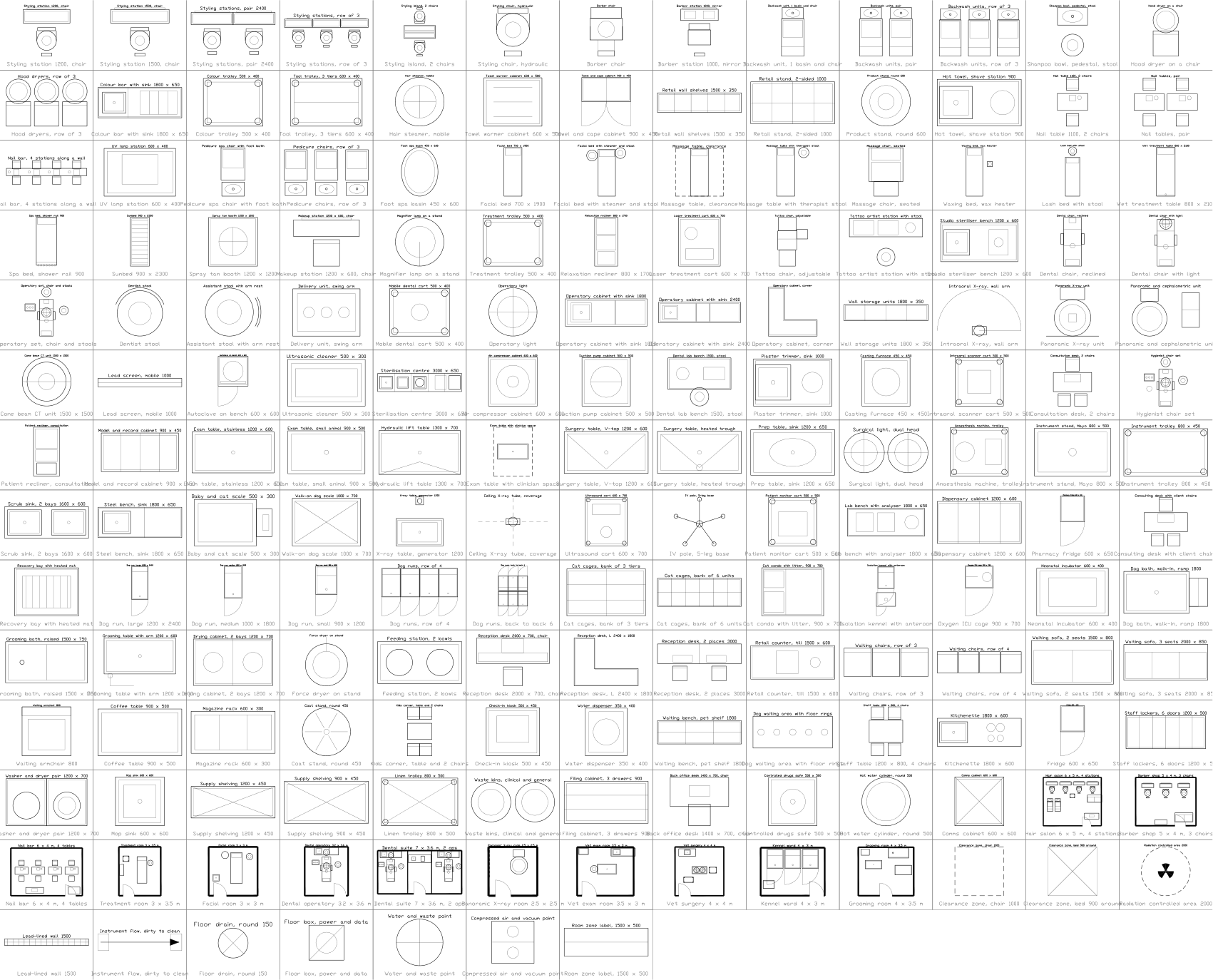

Was enthält die Bibliothek?

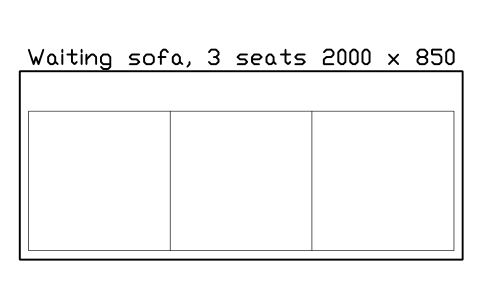

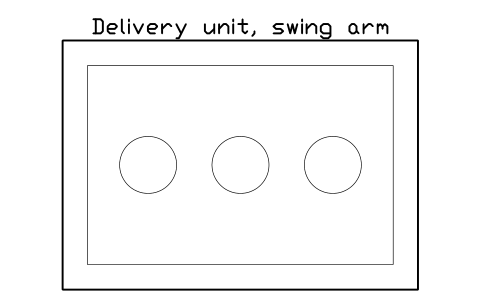

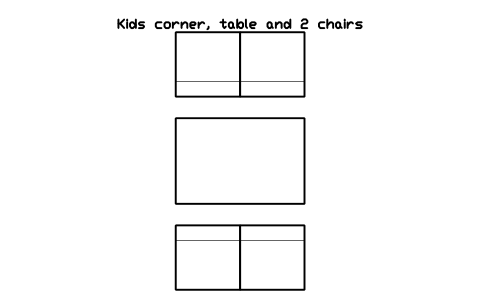

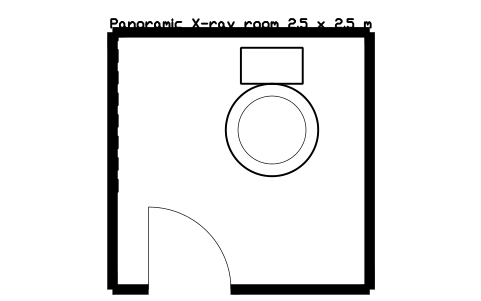

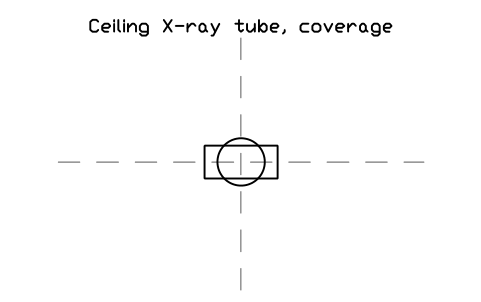

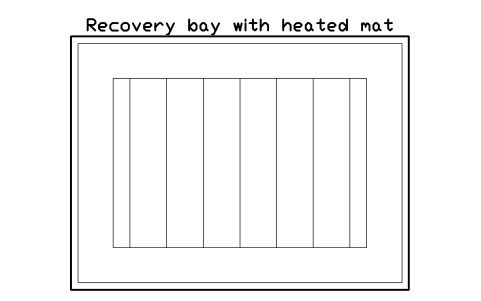

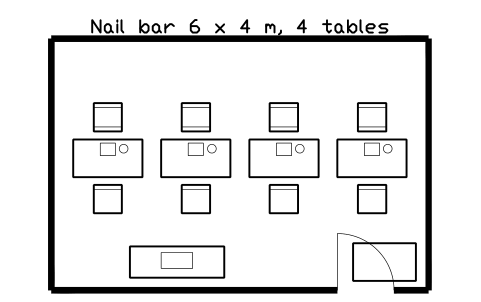

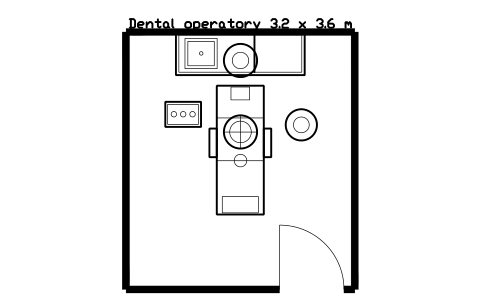

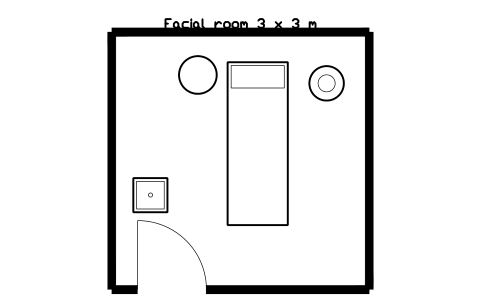

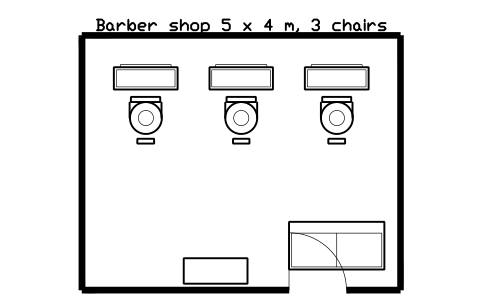

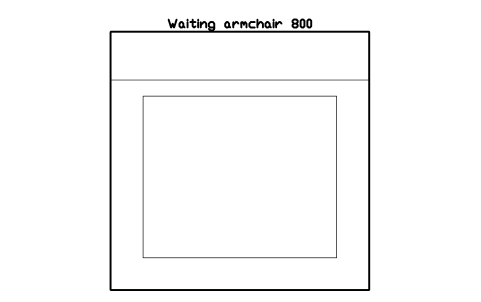

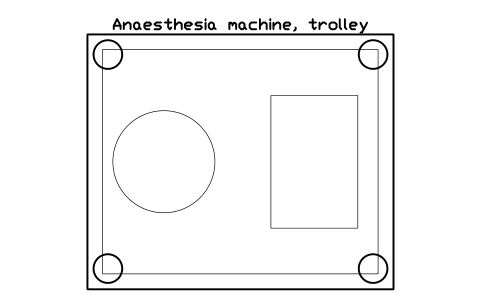

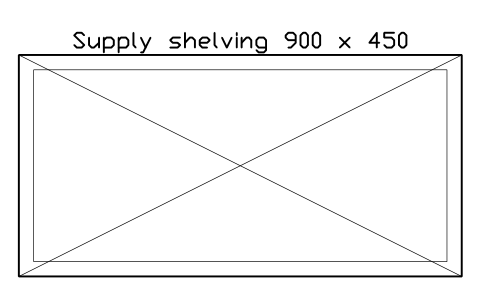

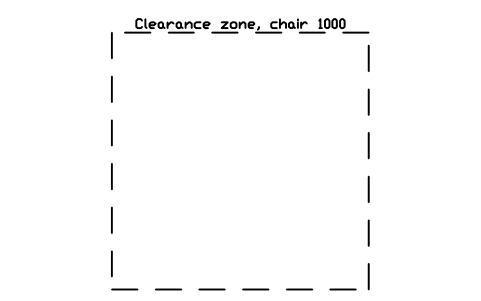

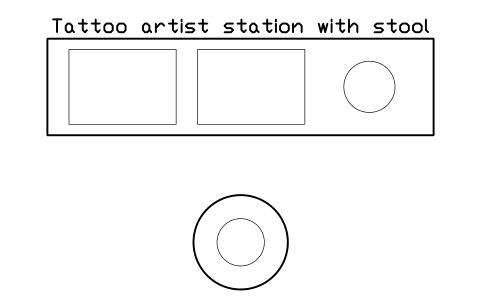

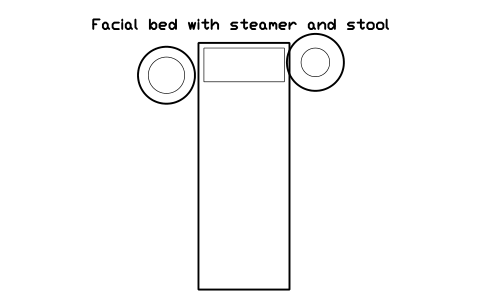

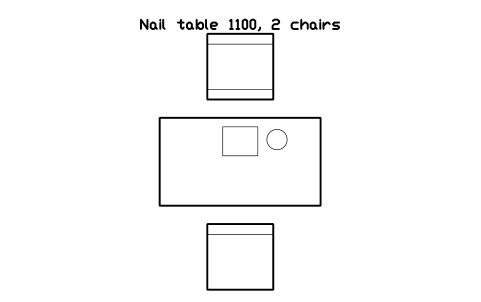

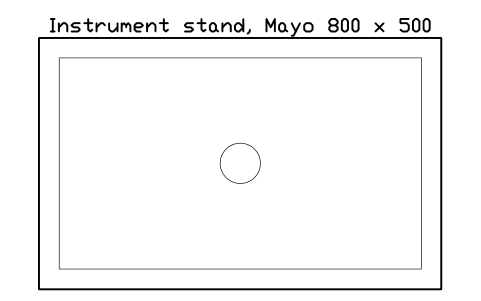

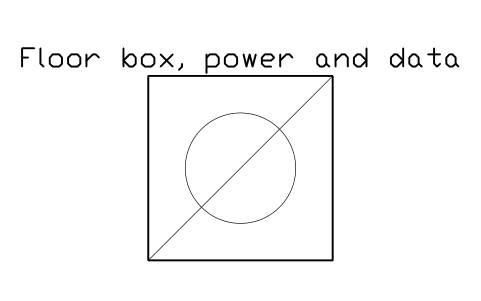

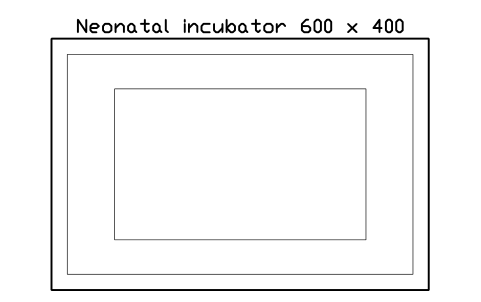

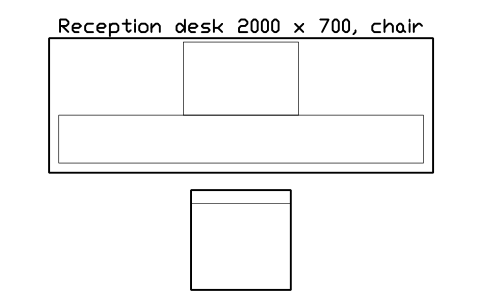

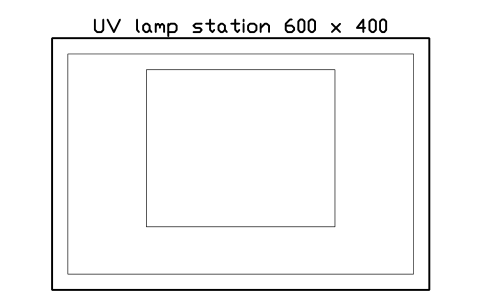

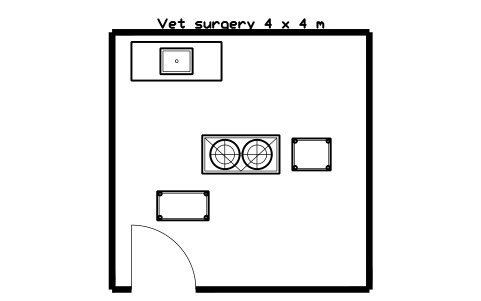

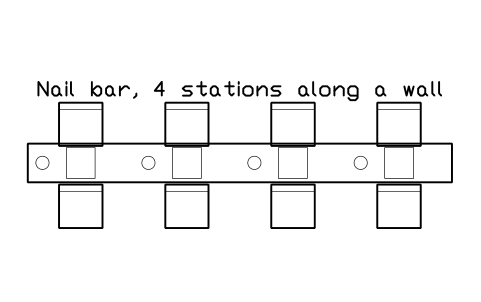

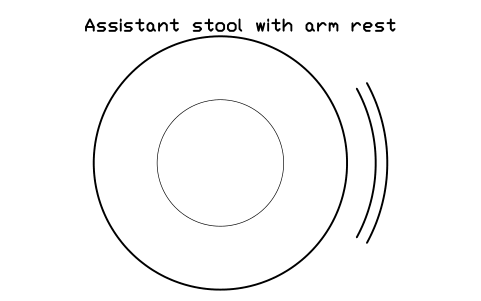

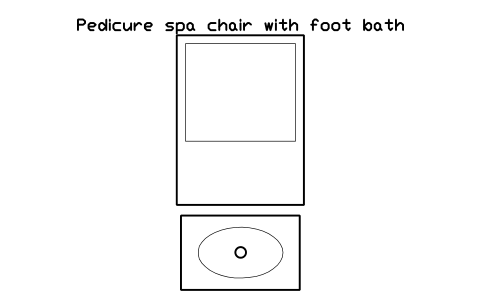

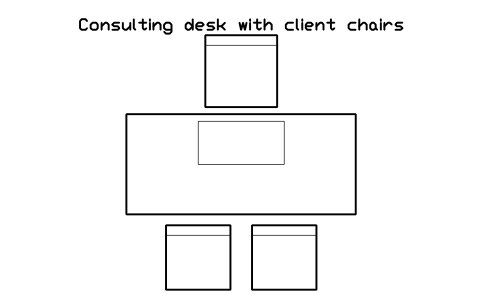

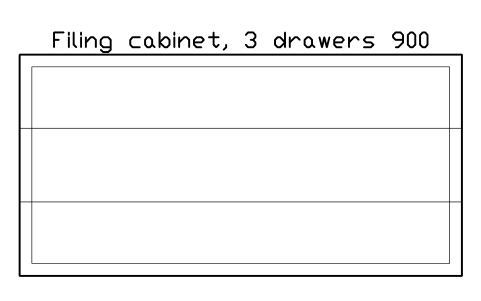

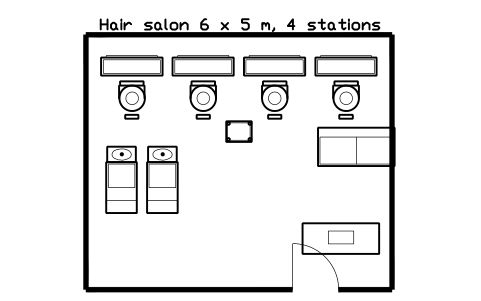

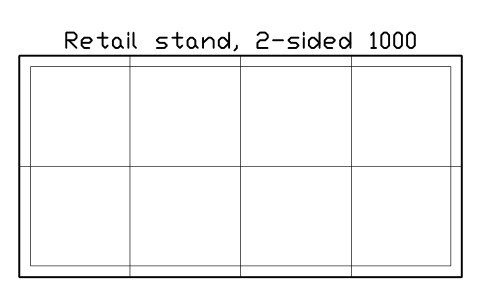

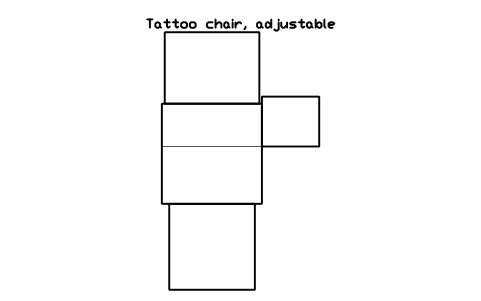

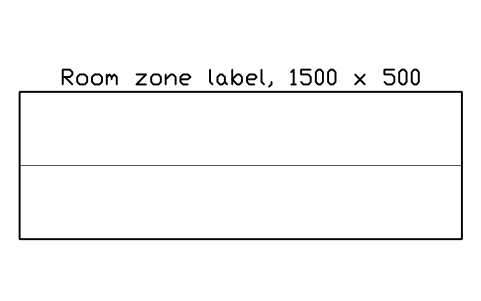

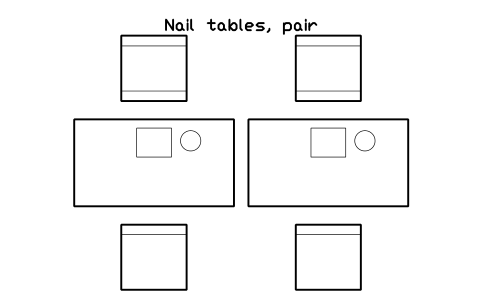

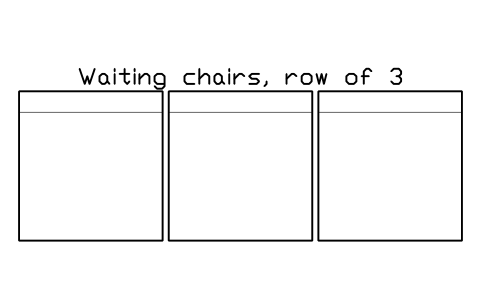

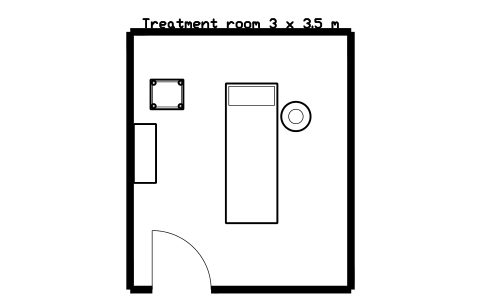

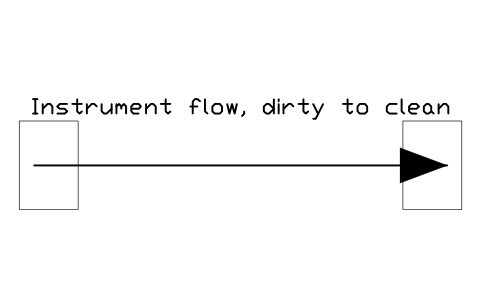

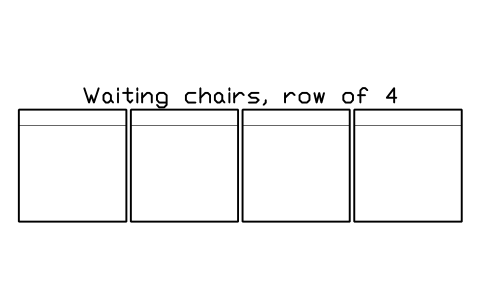

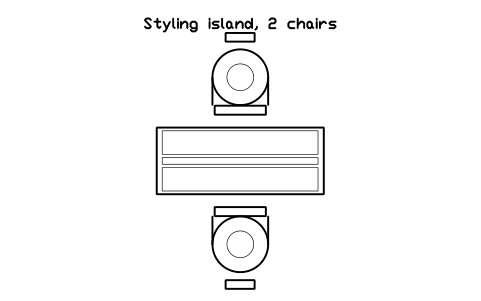

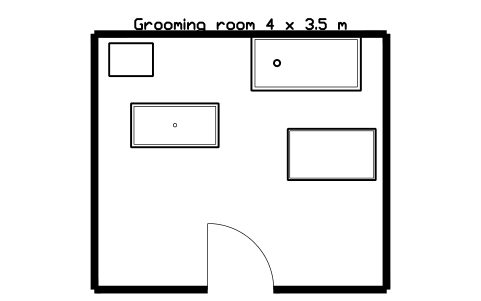

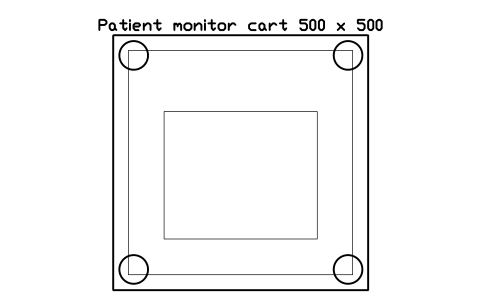

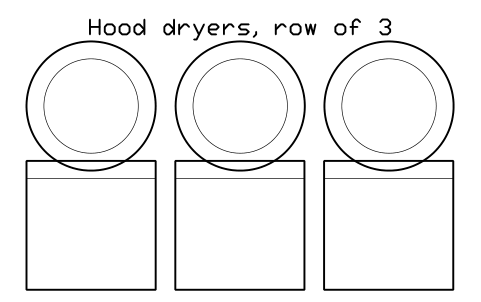

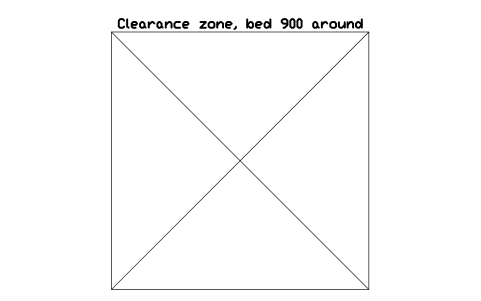

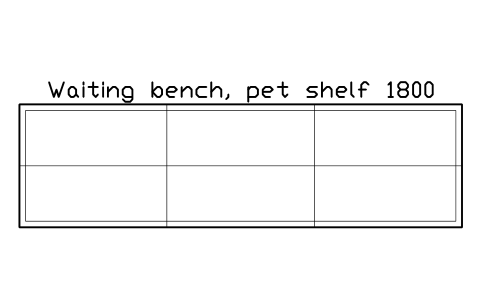

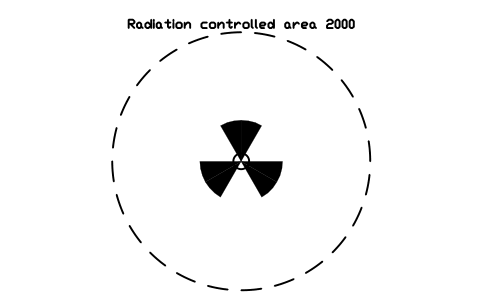

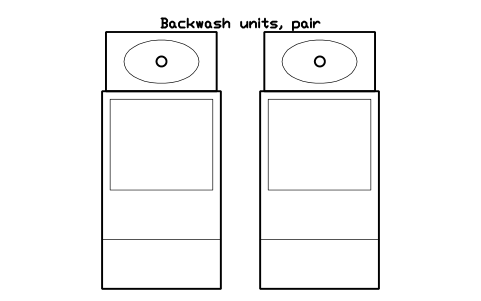

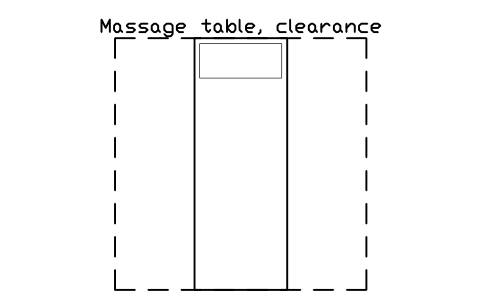

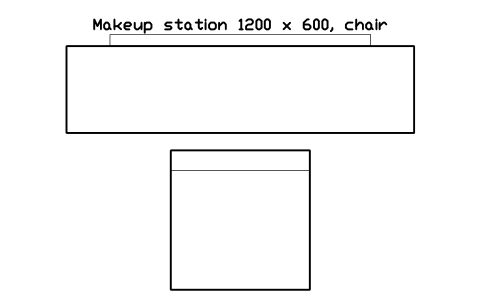

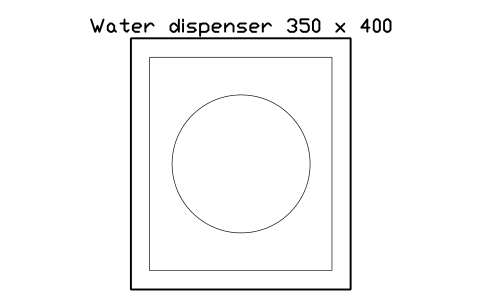

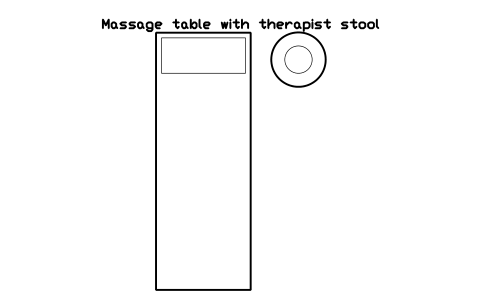

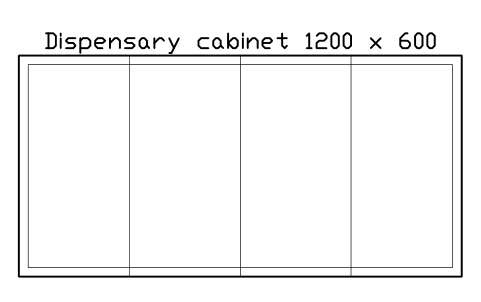

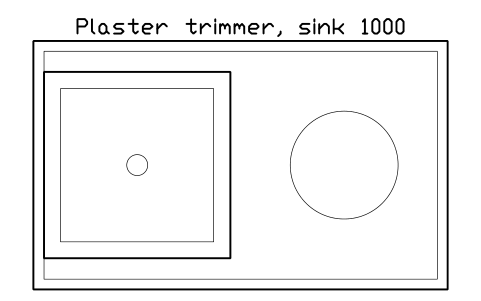

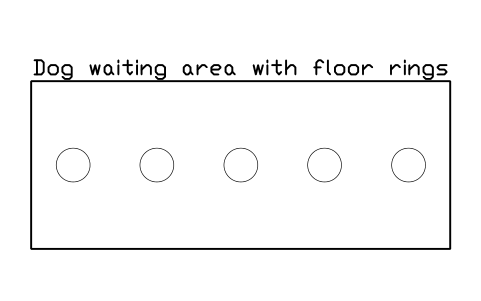

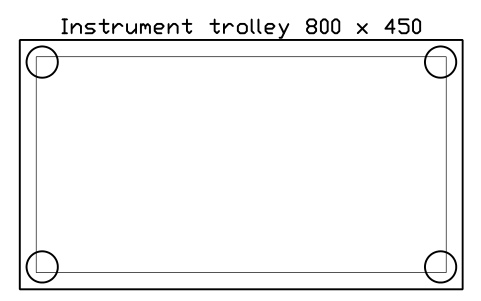

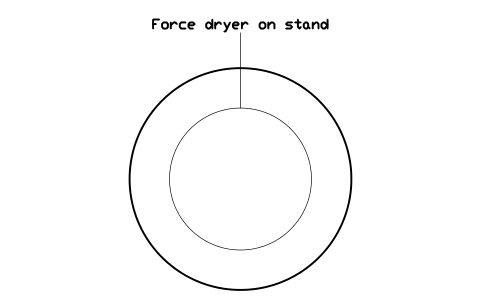

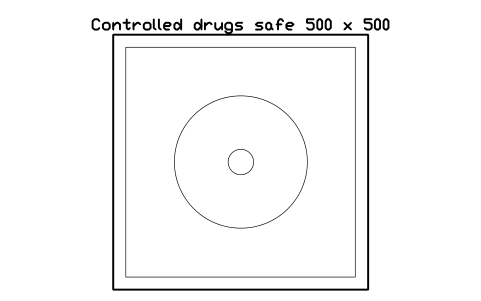

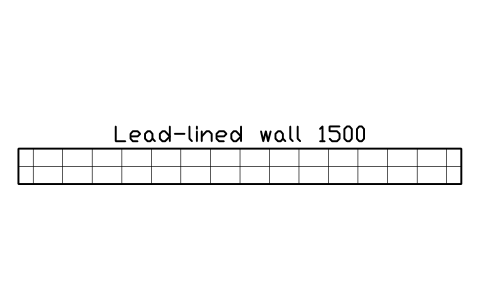

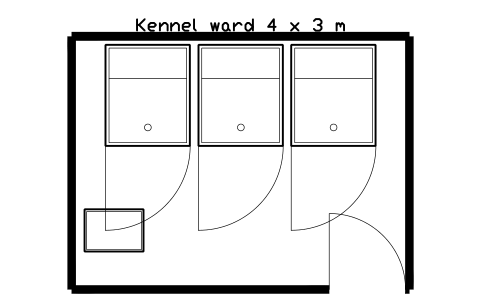

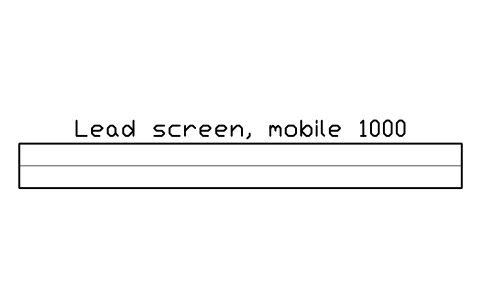

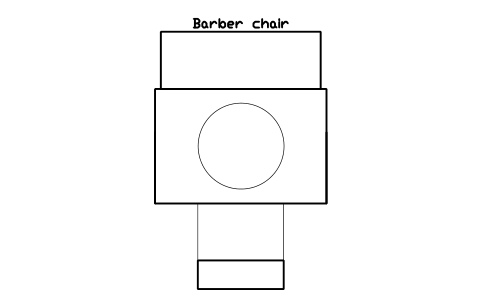

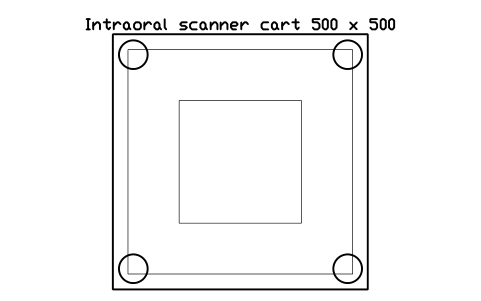

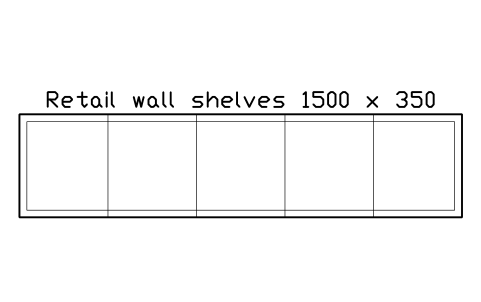

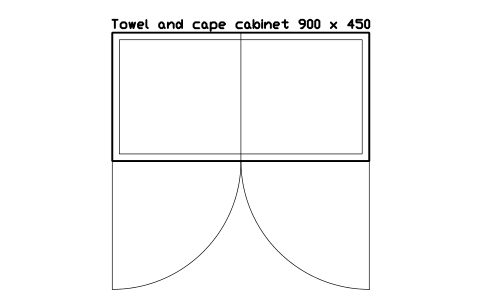

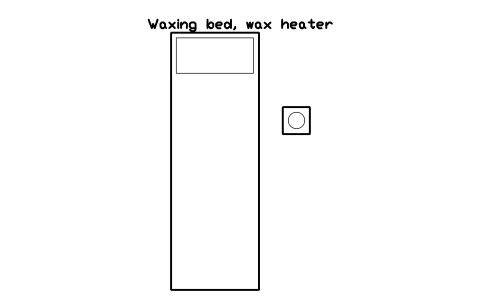

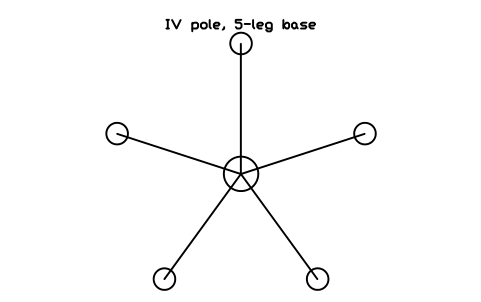

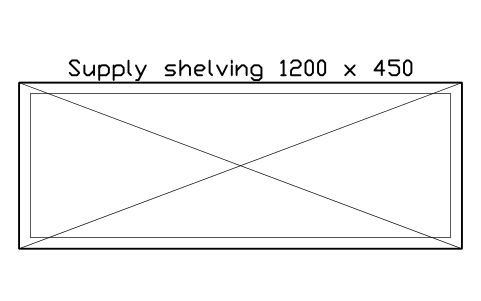

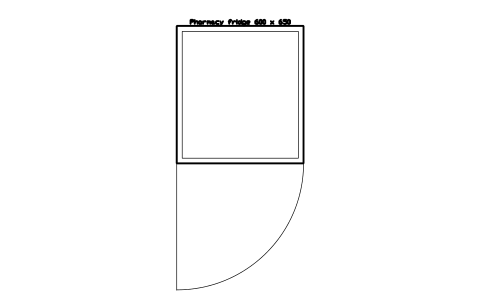

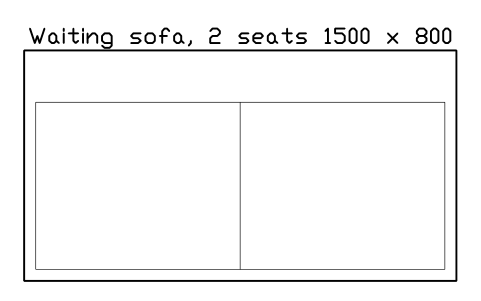

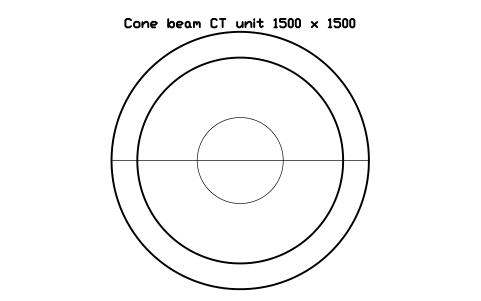

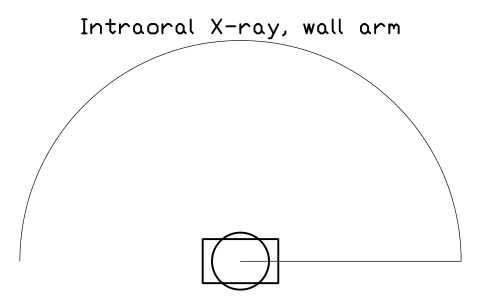

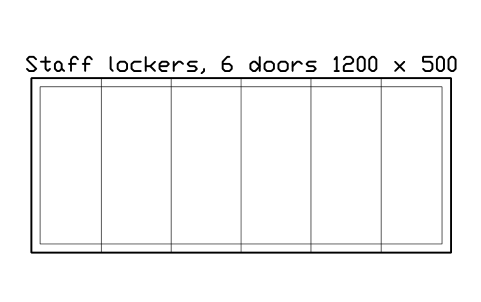

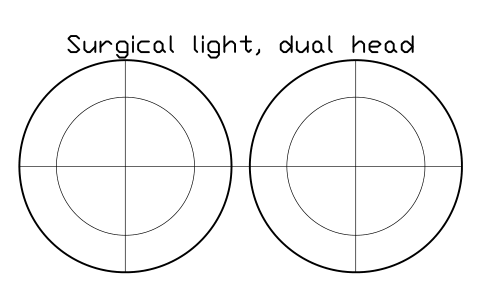

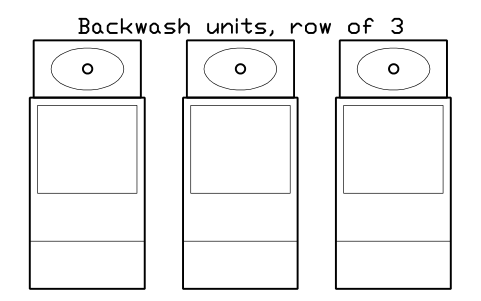

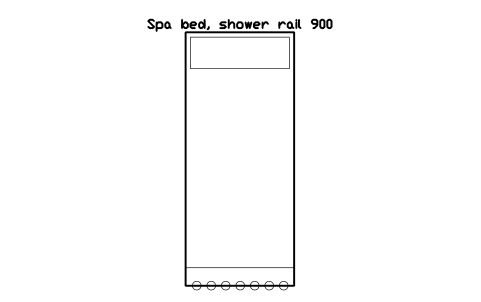

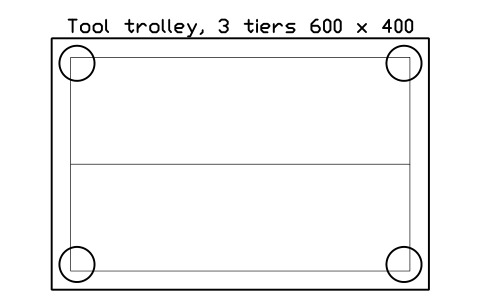

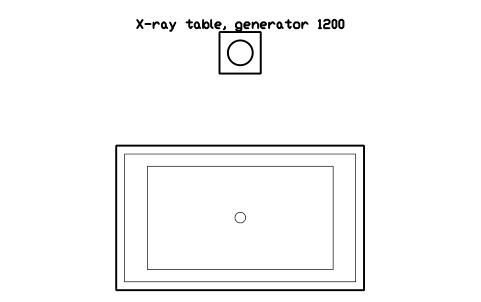

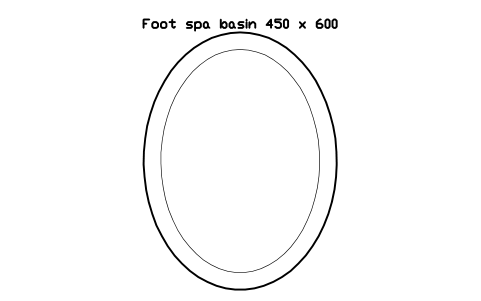

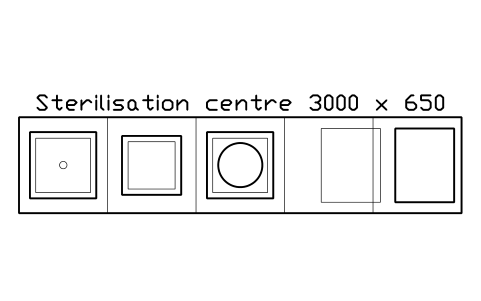

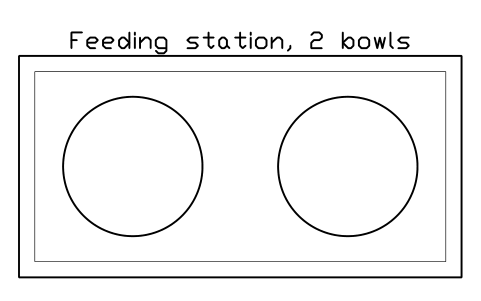

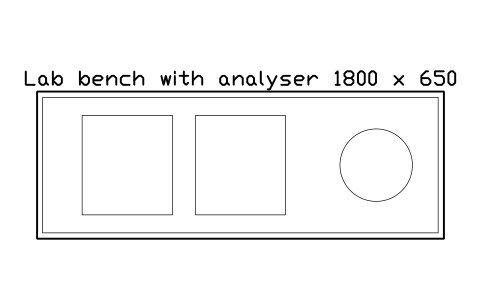

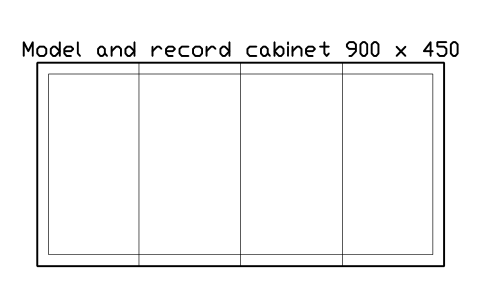

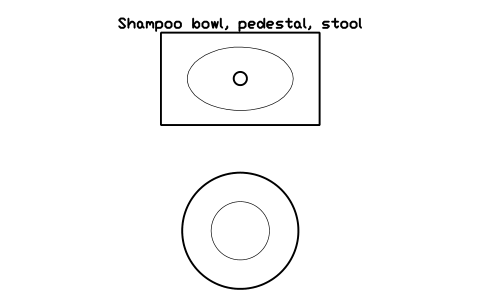

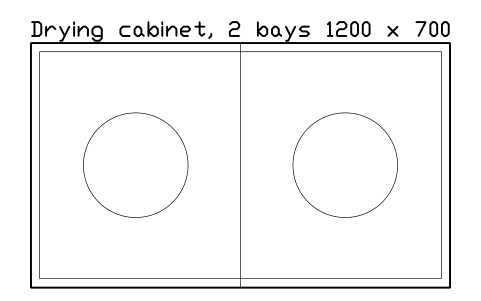

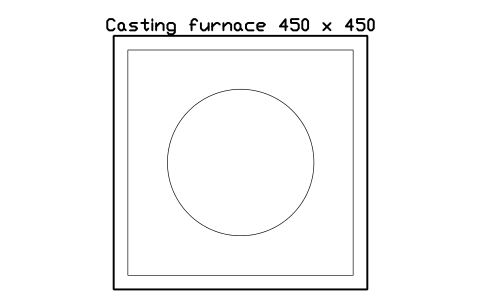

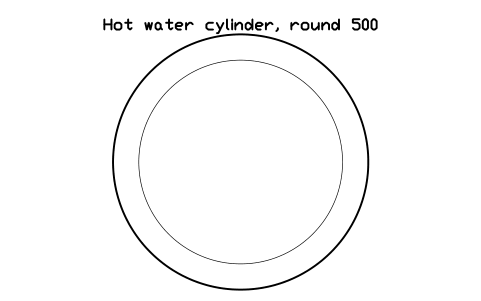

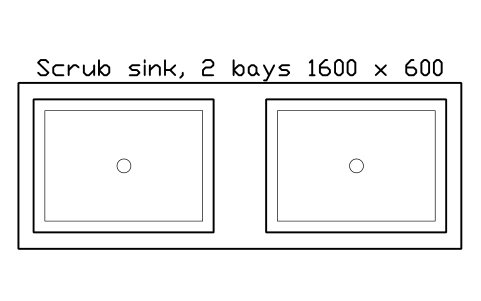

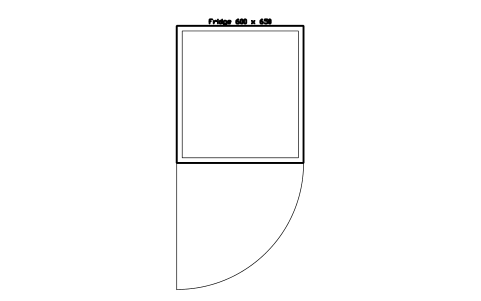

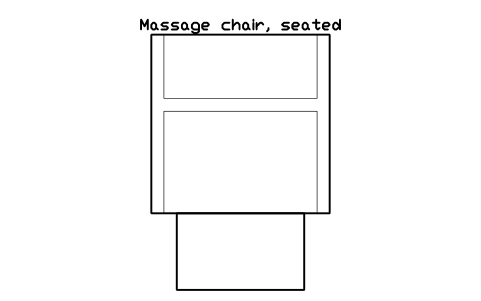

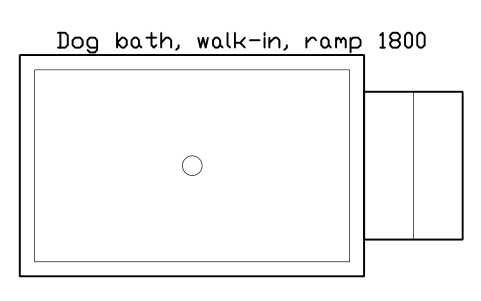

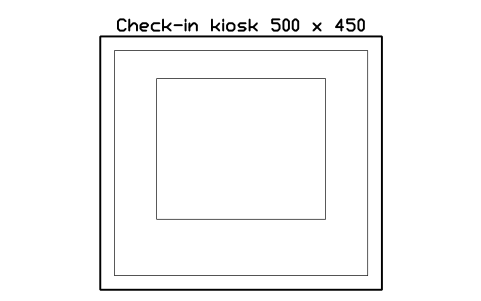

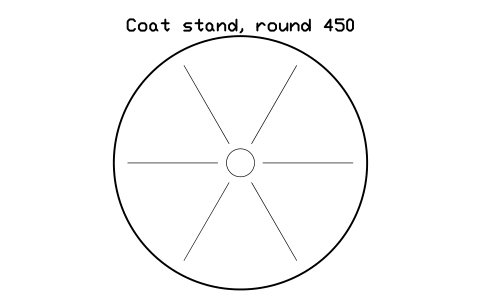

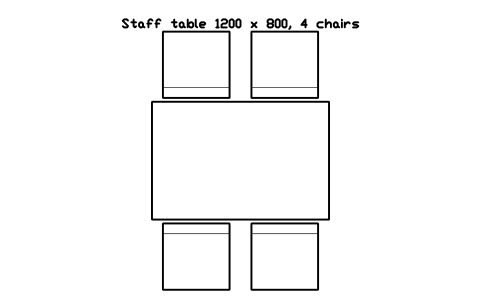

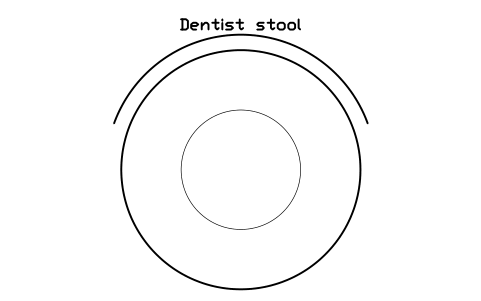

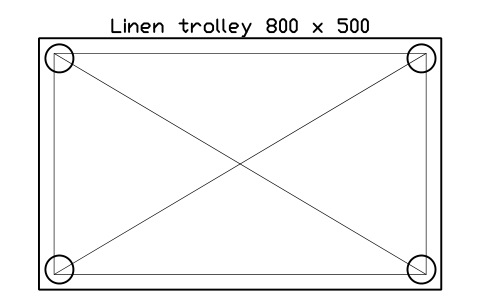

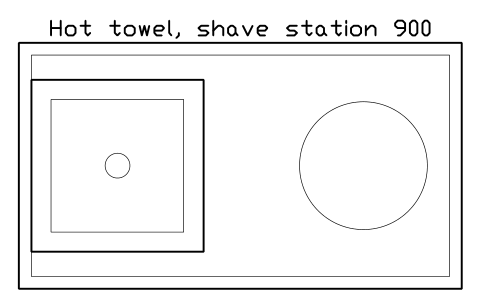

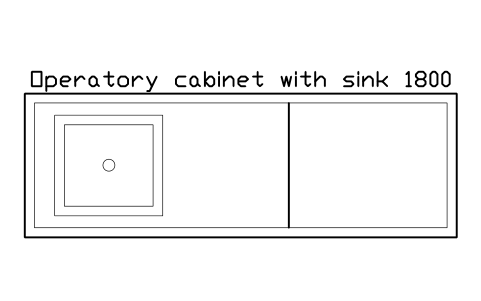

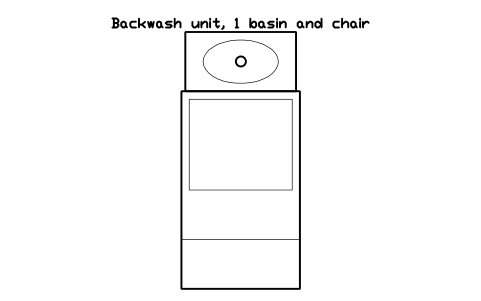

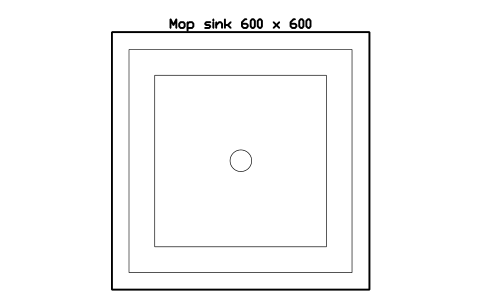

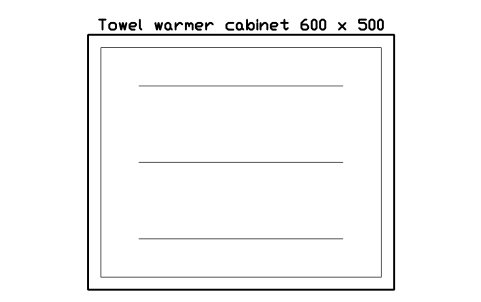

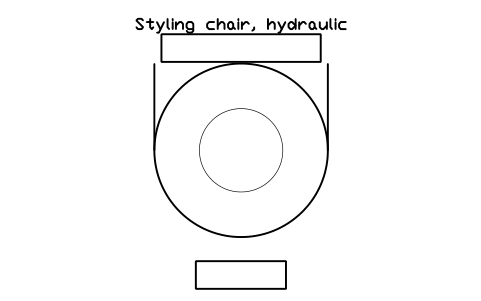

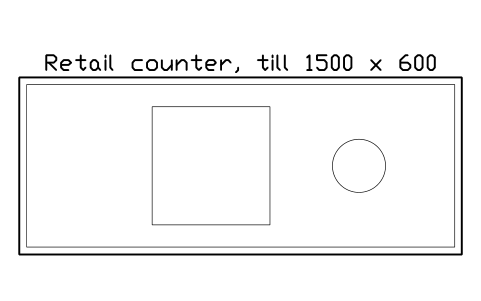

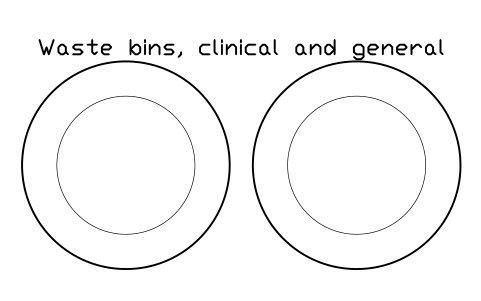

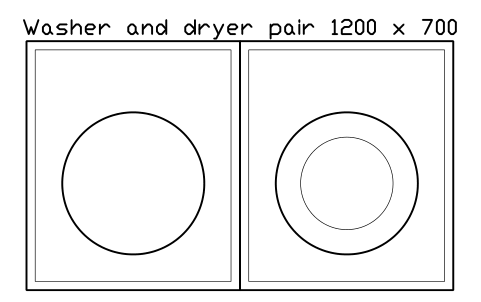

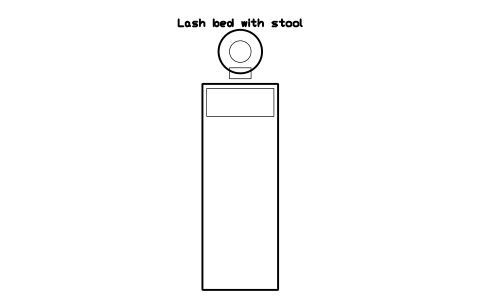

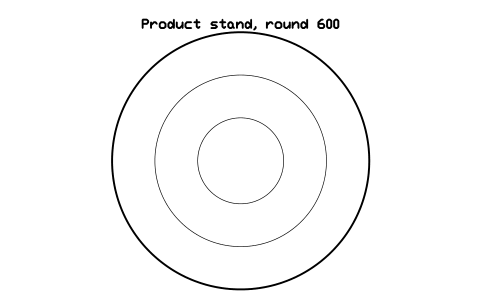

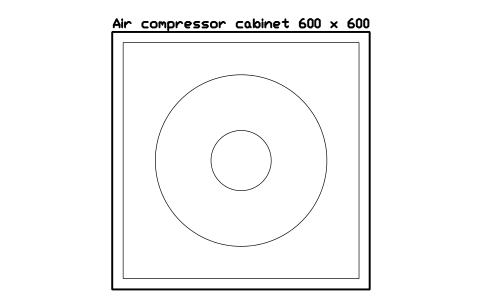

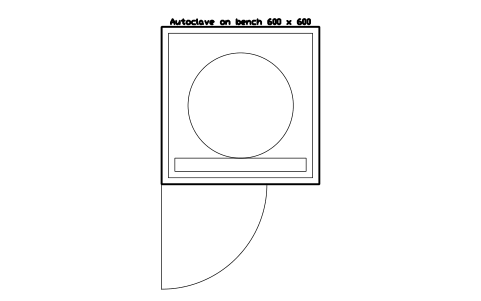

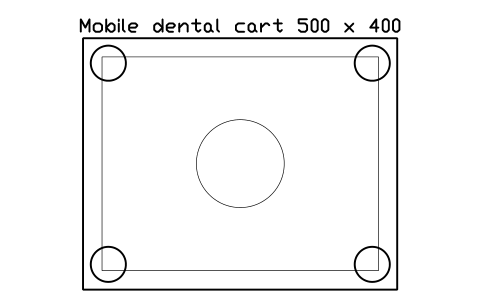

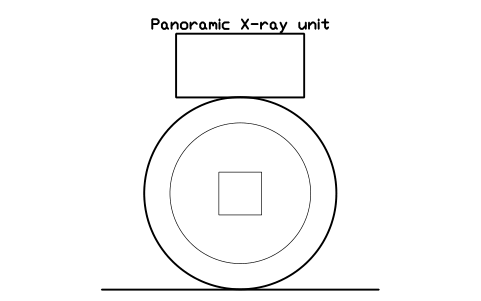

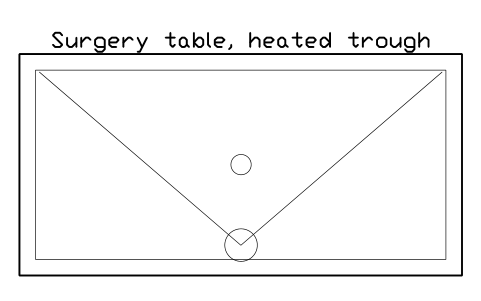

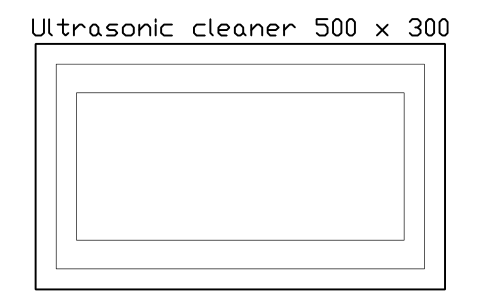

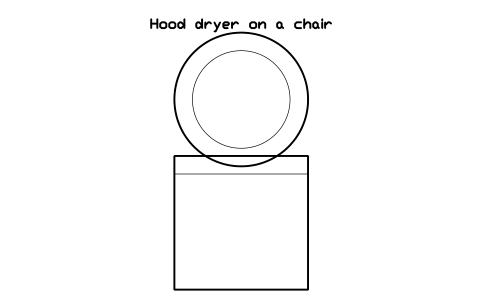

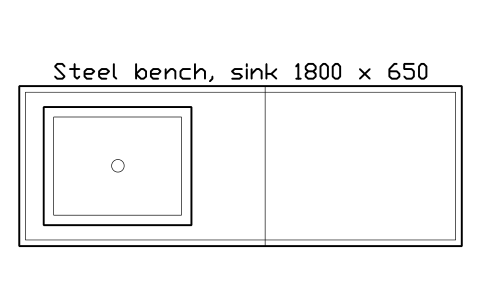

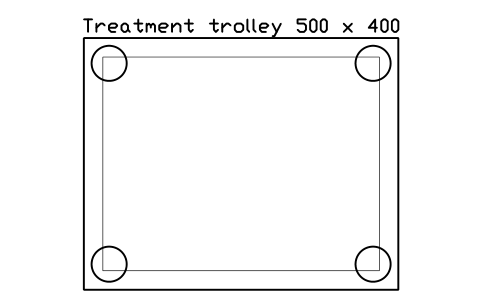

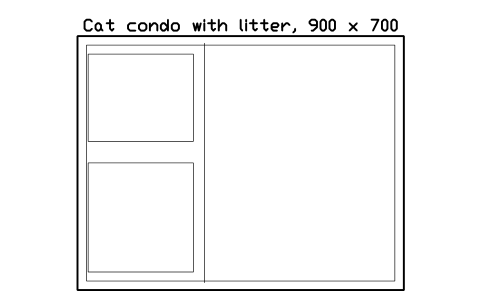

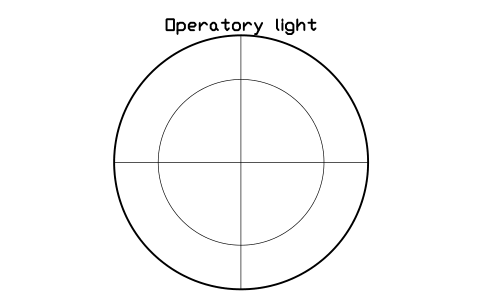

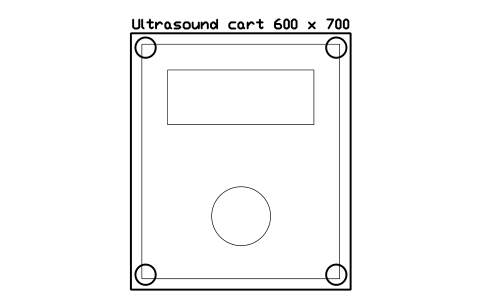

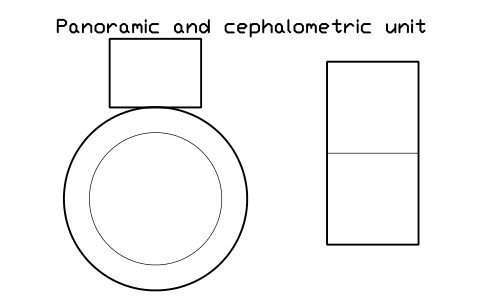

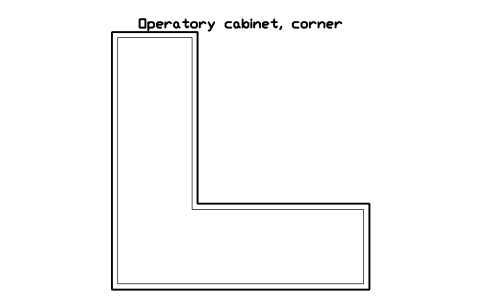

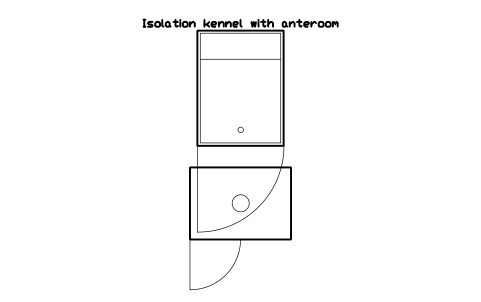

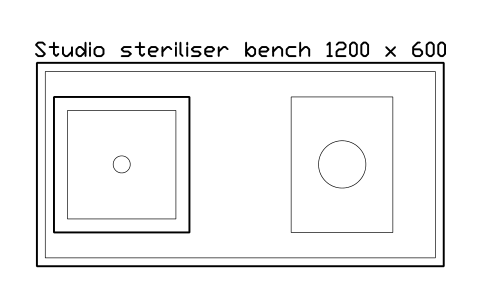

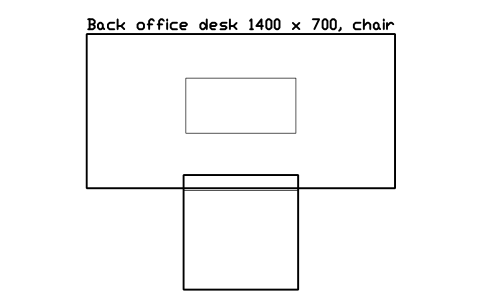

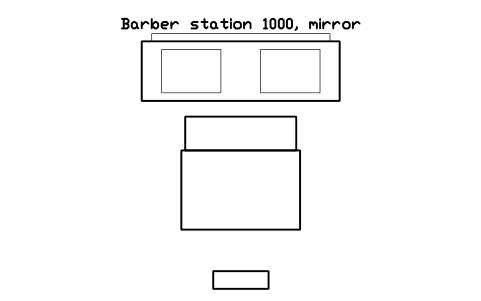

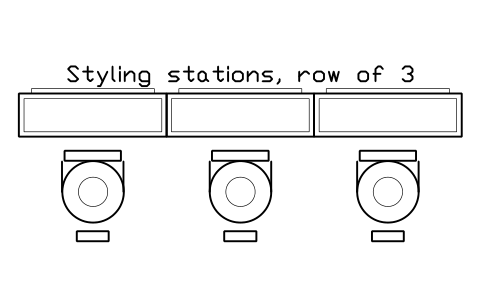

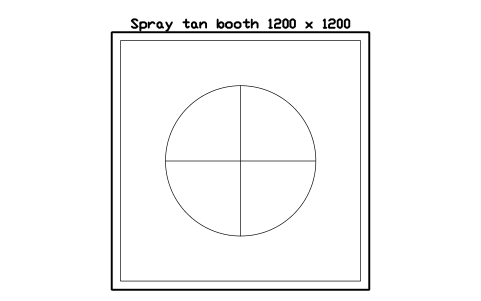

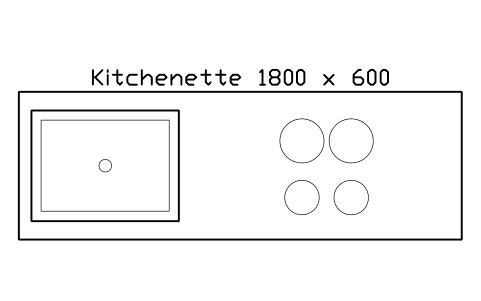

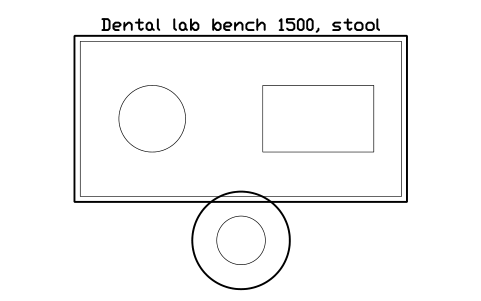

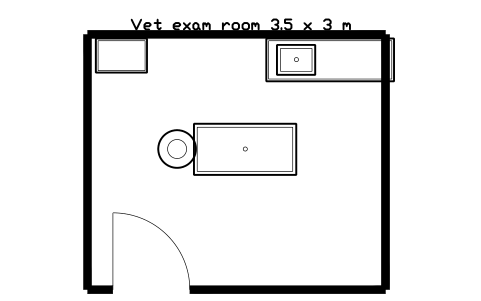

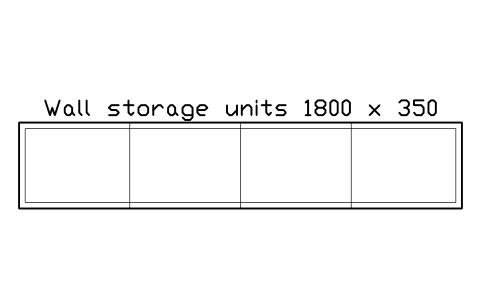

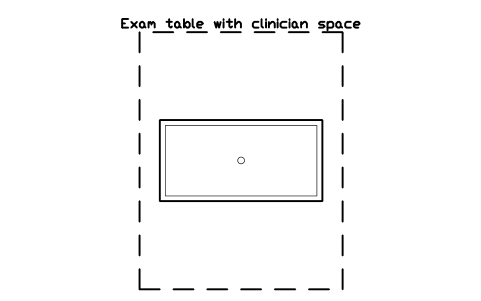

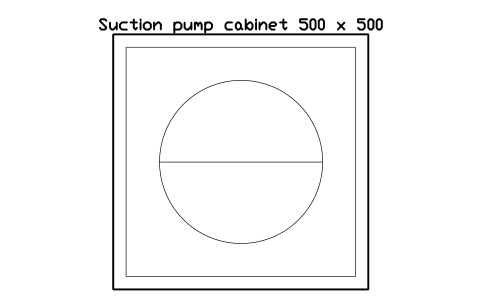

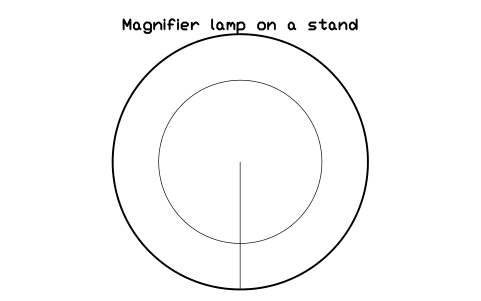

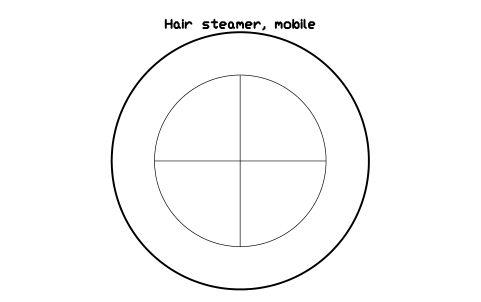

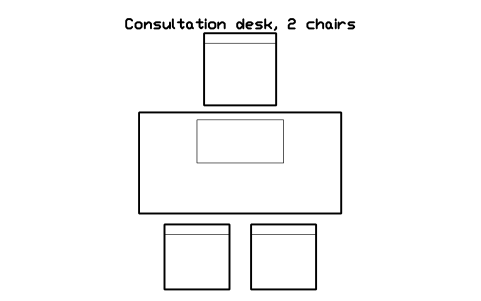

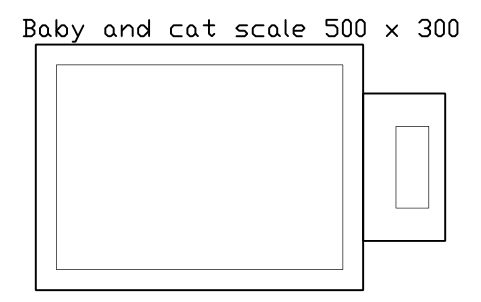

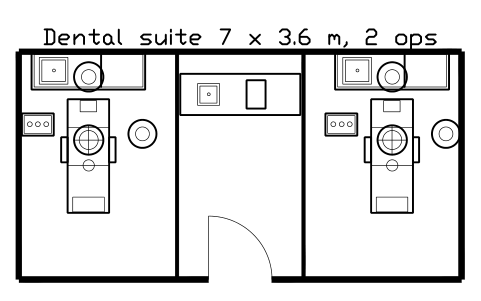

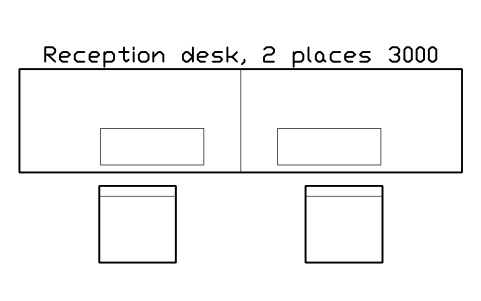

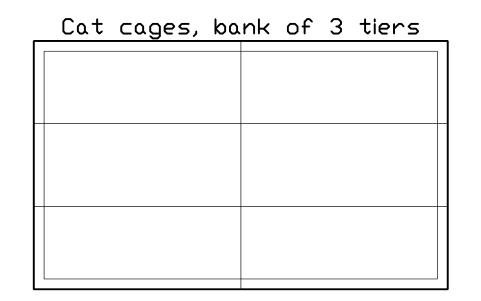

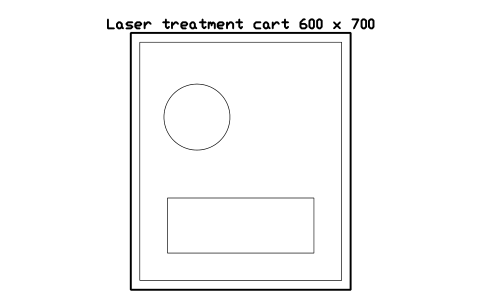

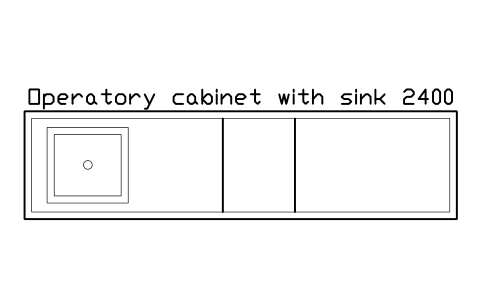

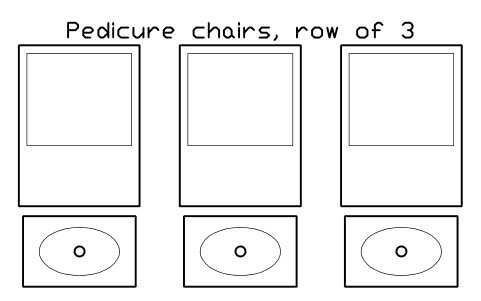

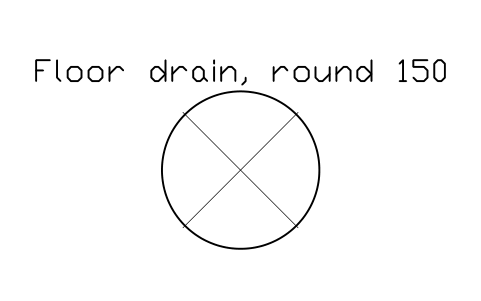

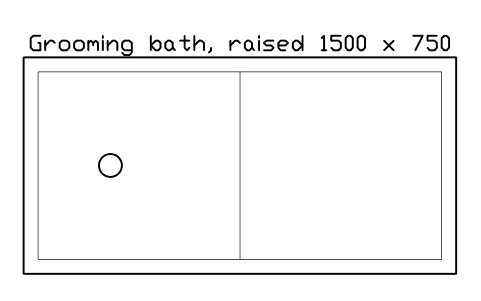

Friseur und Barbier, Nägel, Kosmetik und Tattoo, Zahnarzt, Tiermedizin, Tierarzt-Boxen und Hundesalon, Empfang und Warten, Nebenräume, 12 Raumlayouts und 10 Zonenmarker. Große Krankenhausgeräte stehen in der Krankenhaus-Bibliothek, Betten und Möbel in den Möbelbibliotheken, Becken und Sanitärobjekte in der Bad-und-Küche-Bibliothek.

Kann ich aus der Zeichnung eine Geräteliste erstellen?

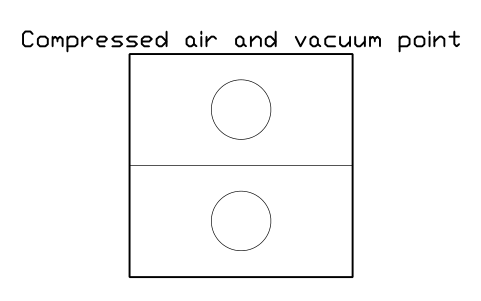

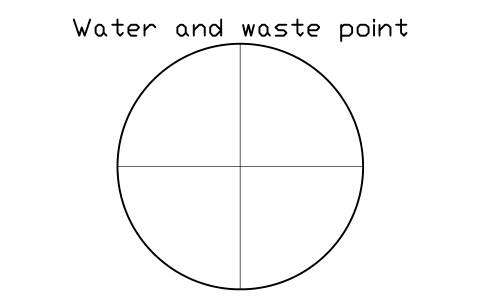

Ja. Jeder Block trägt SIZE, MANUFACTURER, MODEL und QTY als unsichtbare Attribute, Geräte mit Strom- oder Wasseranschluss zusätzlich POWER_KW und SUPPLY. Füllen Sie sie im Attributeditor aus, exportieren Sie die Blöcke mit BlockSync und summieren Sie die elektrische Last oder zählen Sie die Wasser- und Vakuumanschlüsse. Die Beispielwerte sind Platzhalter, keine Herstellerdaten.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Zeigt die Bibliothek, dass ein Raum die Vorschriften erfüllt?

Nein. Die Blöcke helfen beim Zeichnen und Zählen, sie prüfen nichts. Für Zahnarzt- und Tierarztpraxen gelten je nach Land andere Regeln; Raumgrößen, Röntgenabschirmung, Lüftung, Entwässerung und Infektionsschutz müssen Sie nach den Vorschriften und der Beratung für Ihren Standort festlegen.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
