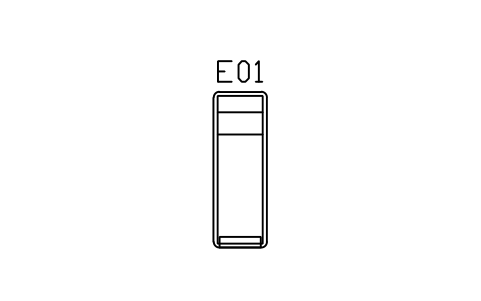

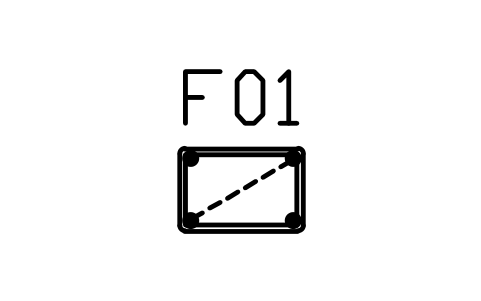

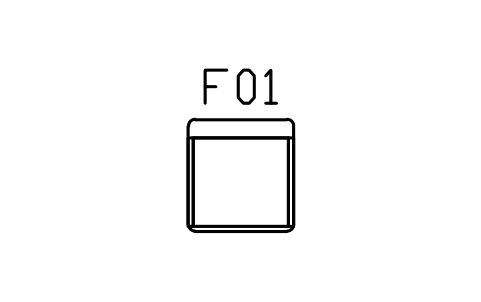

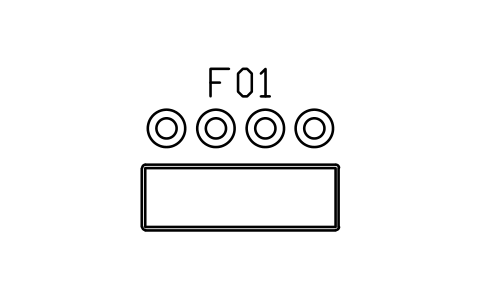

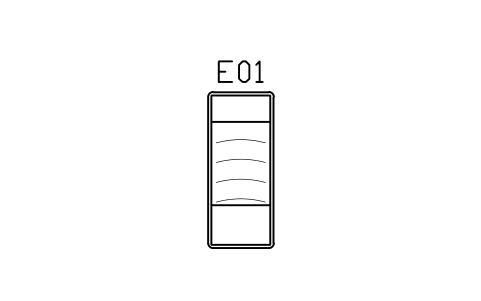

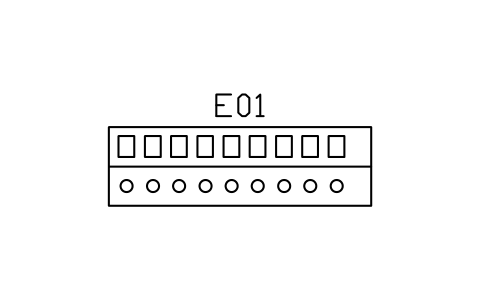

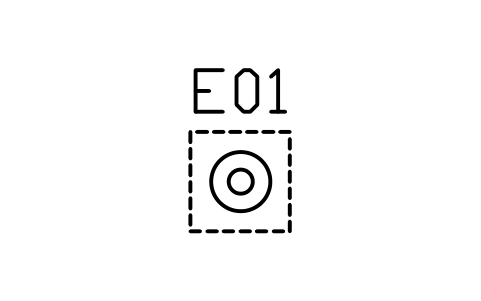

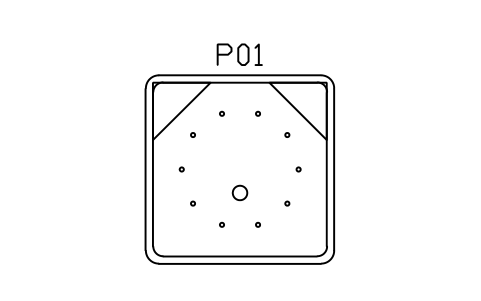

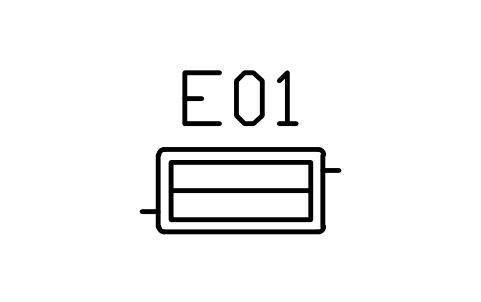

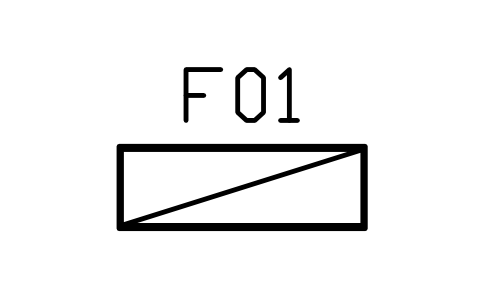

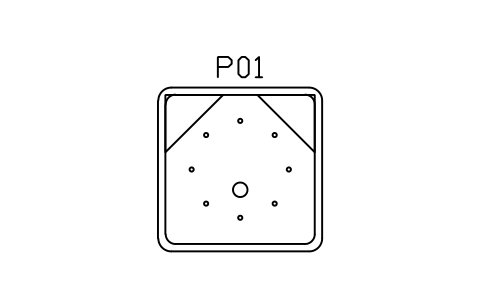

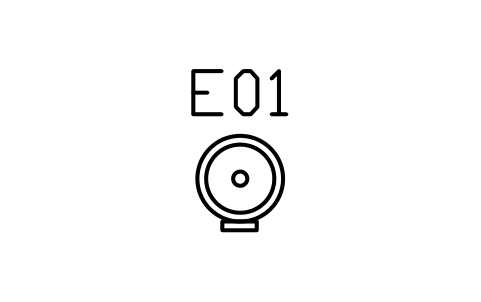

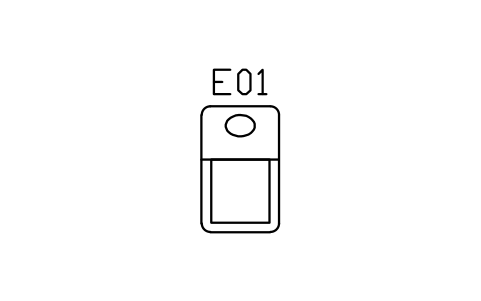

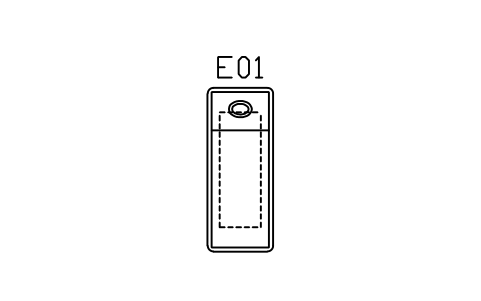

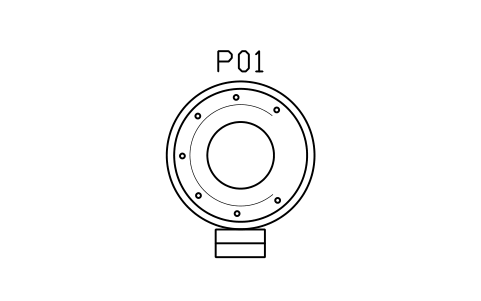

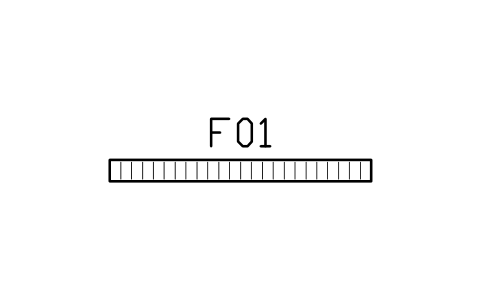

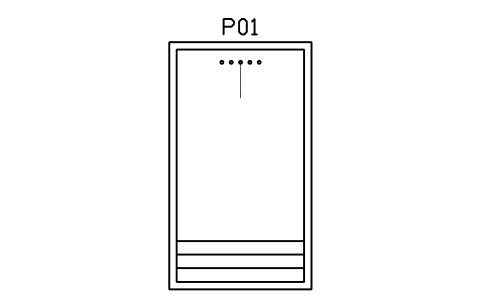

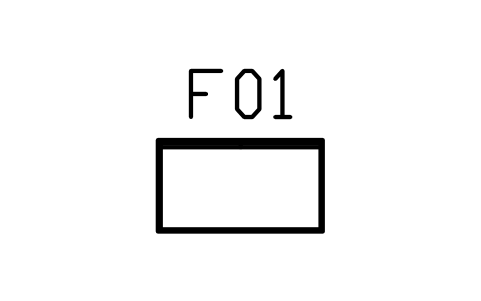

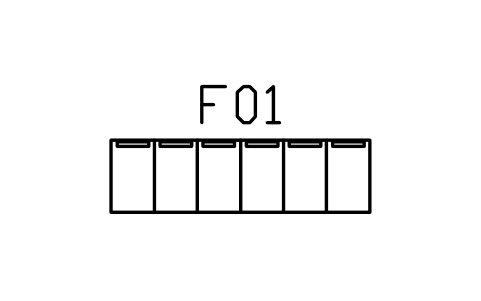

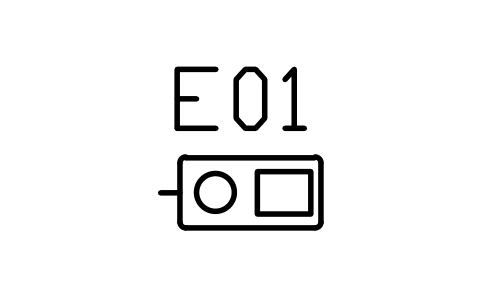

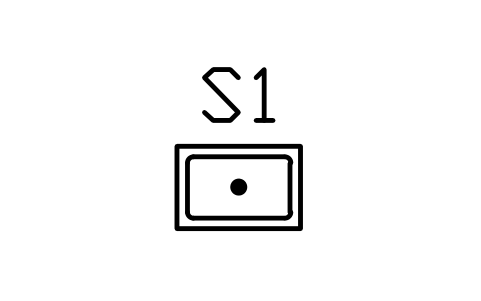

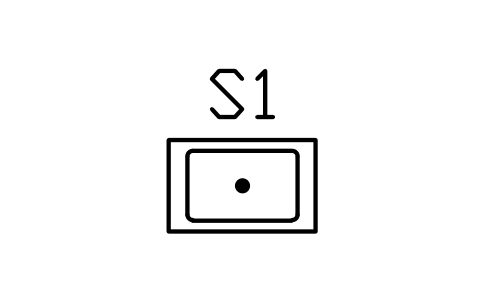

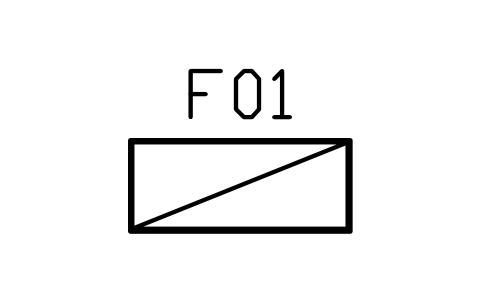

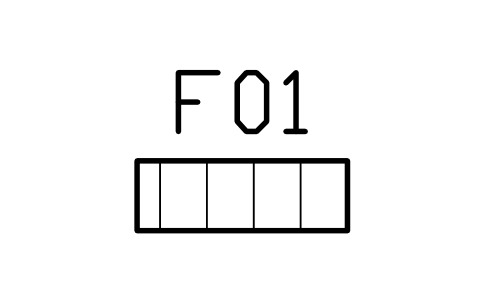

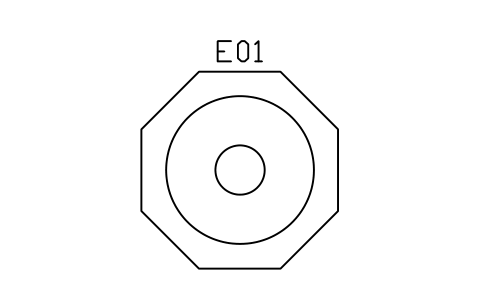

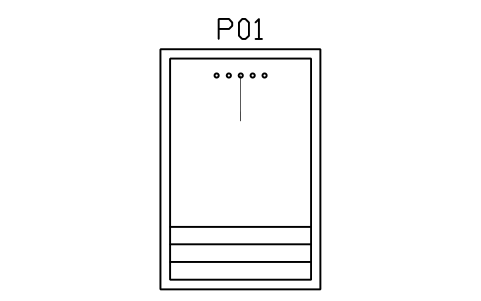

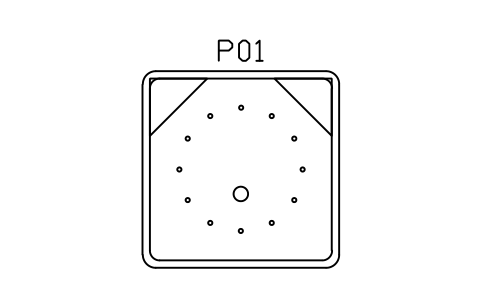

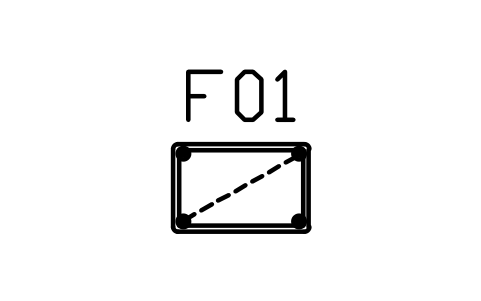

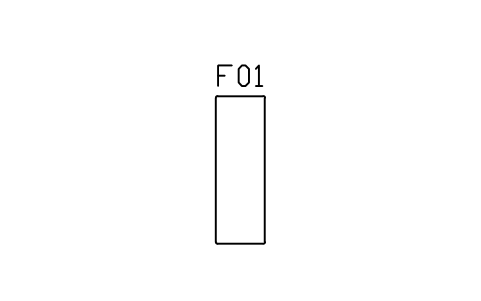

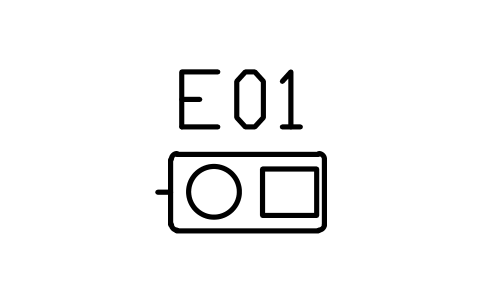

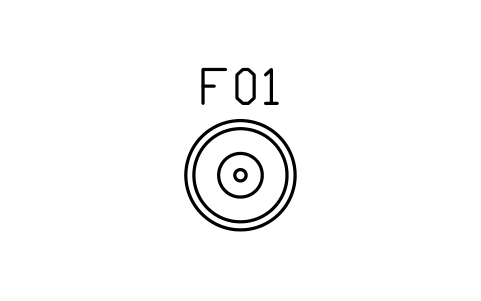

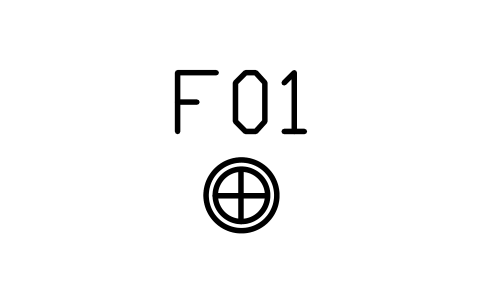

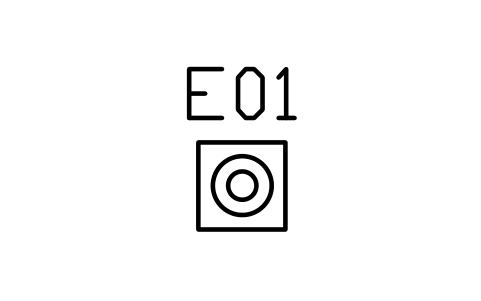

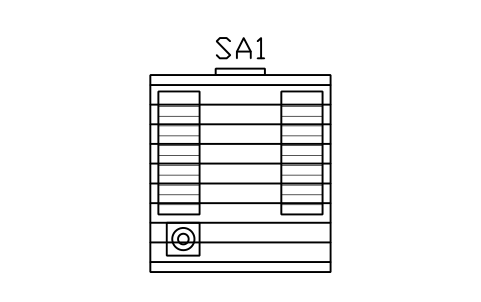

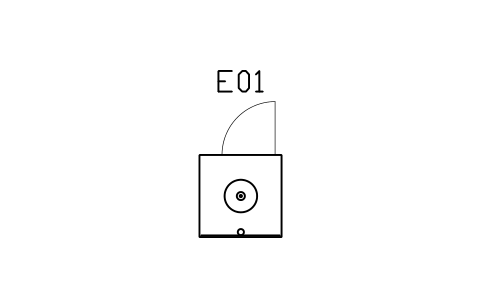

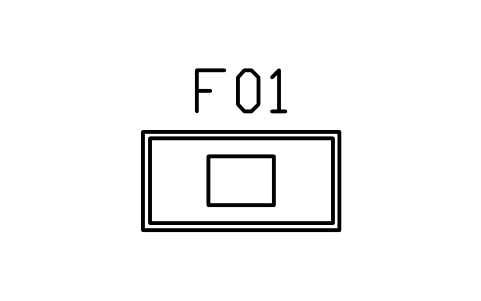

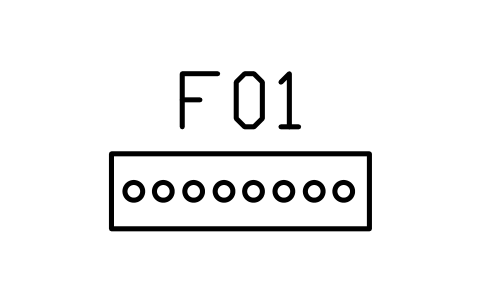

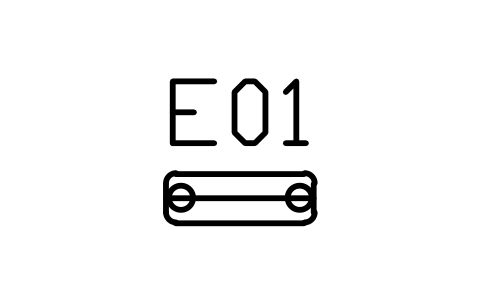

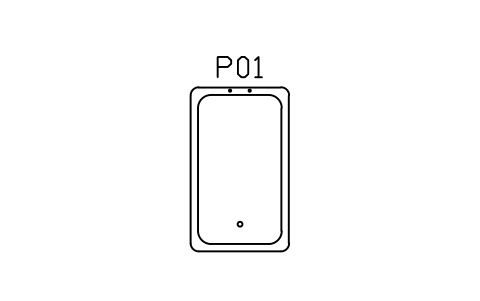

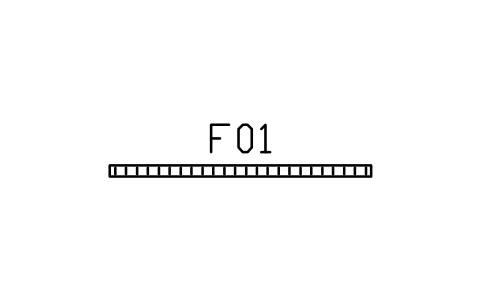

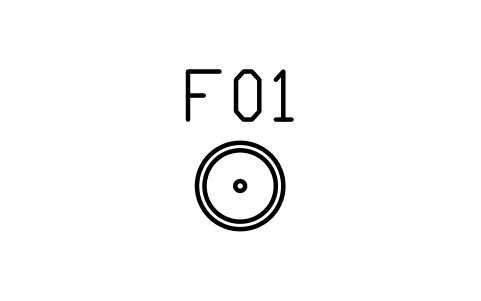

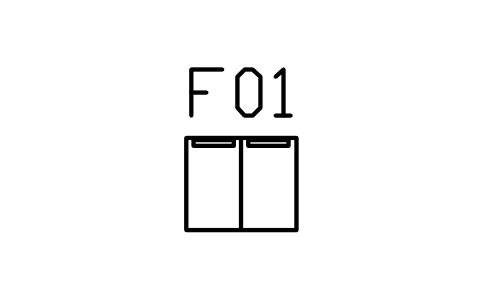

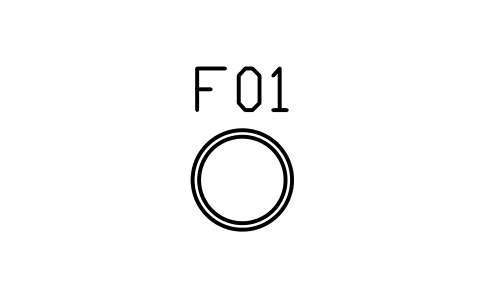

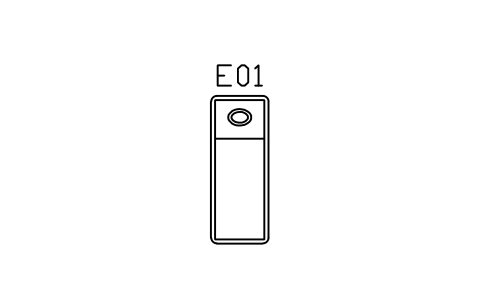

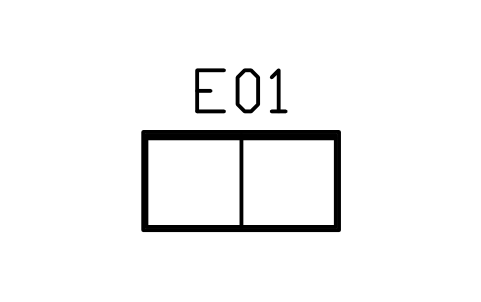

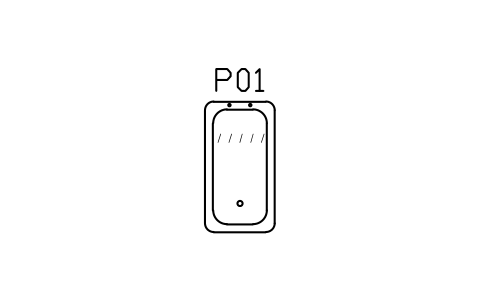

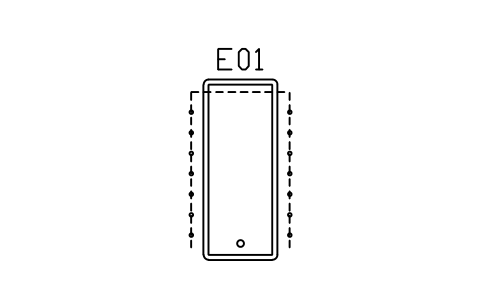

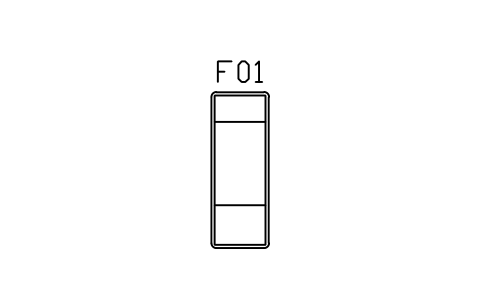

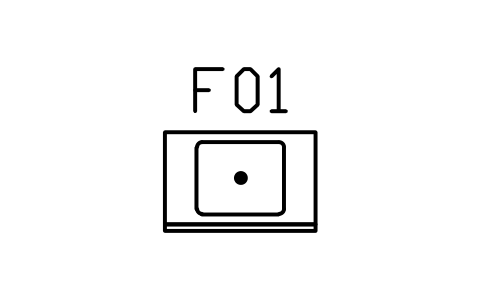

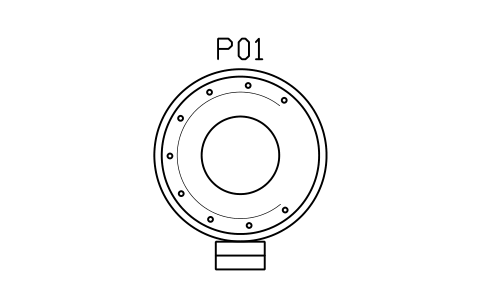

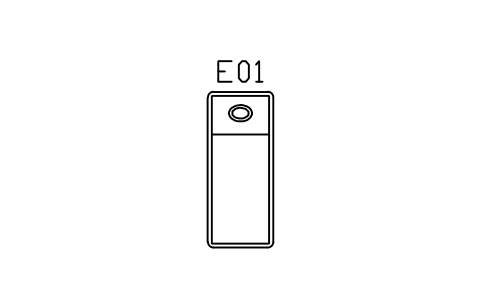

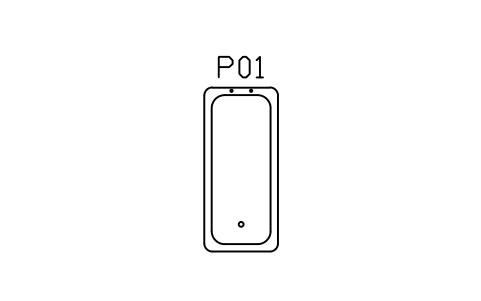

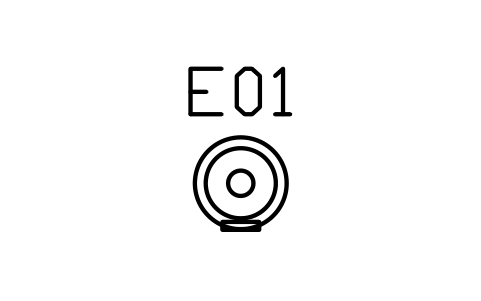

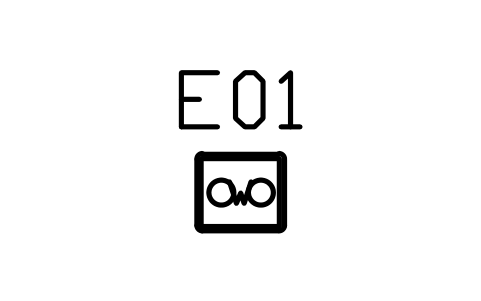

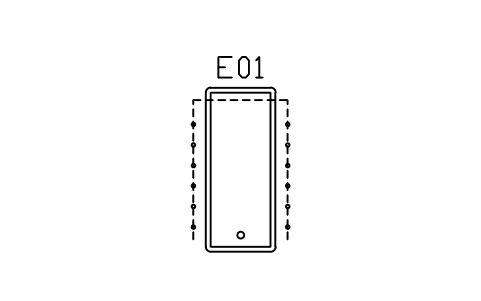

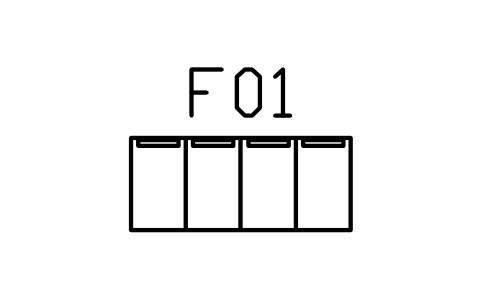

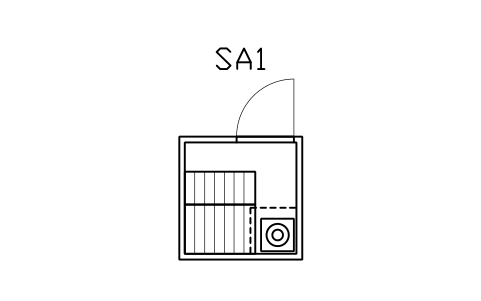

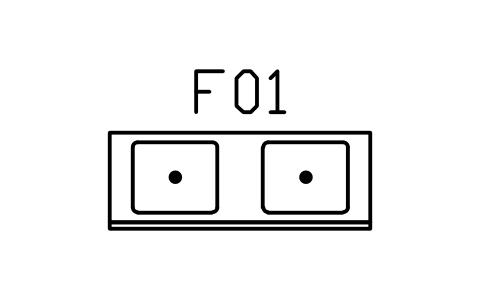

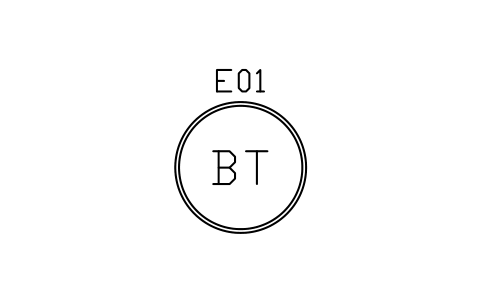

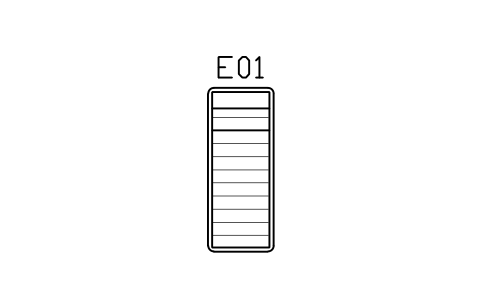

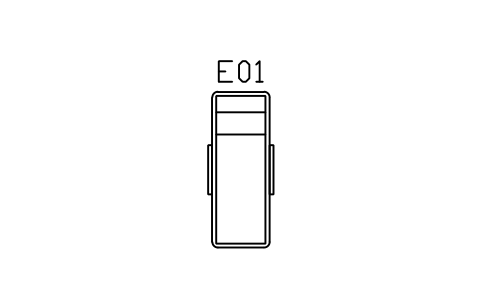

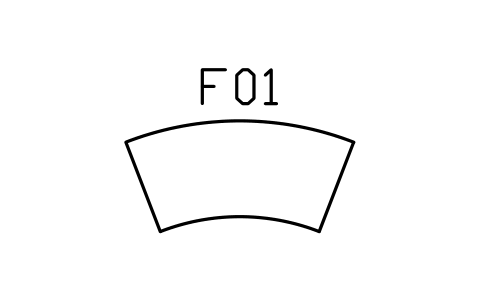

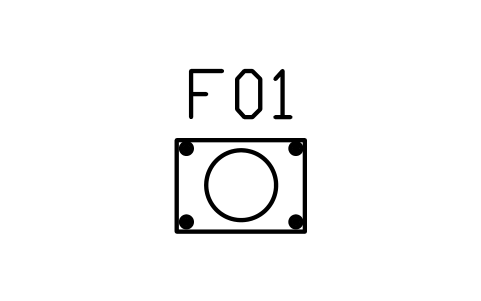

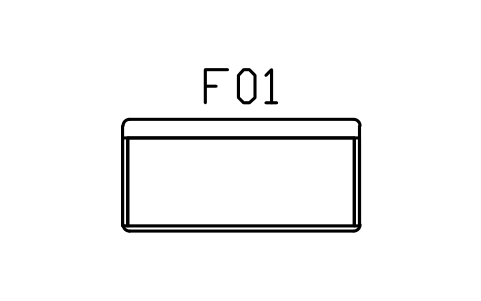

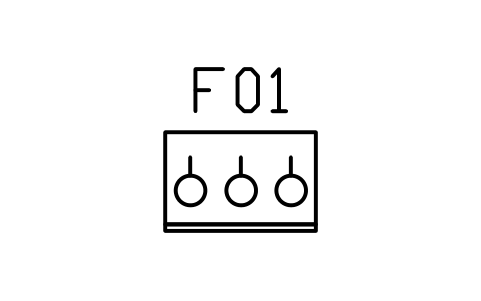

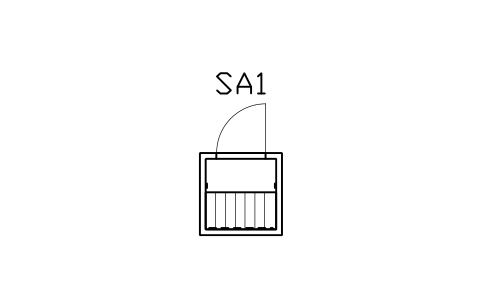

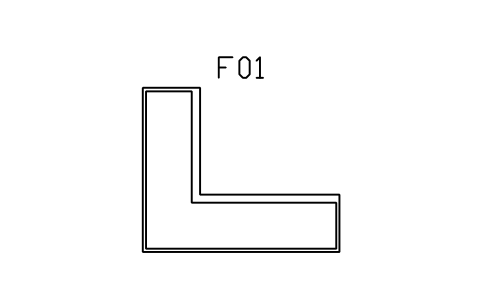

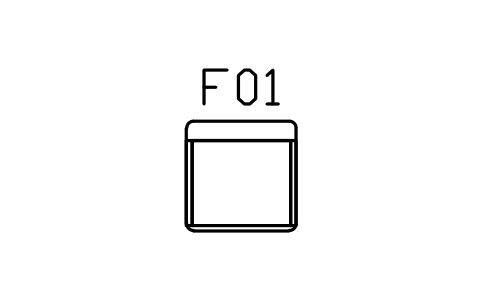

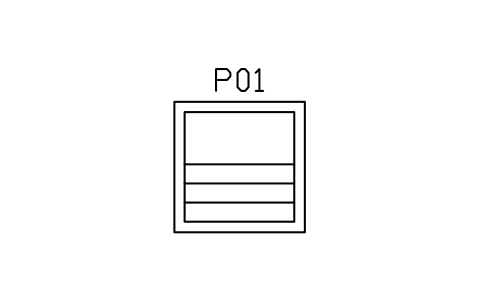

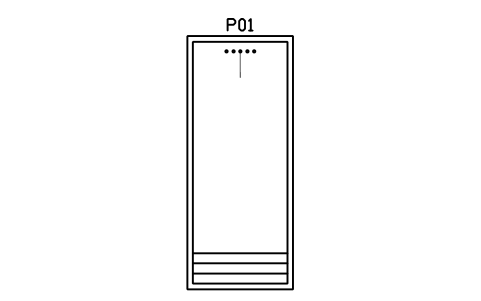

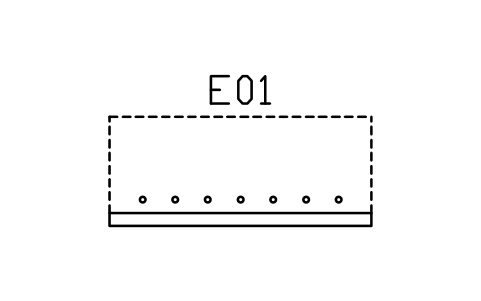

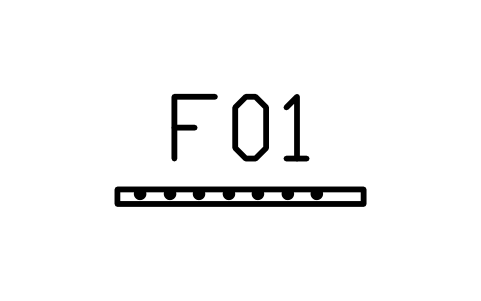

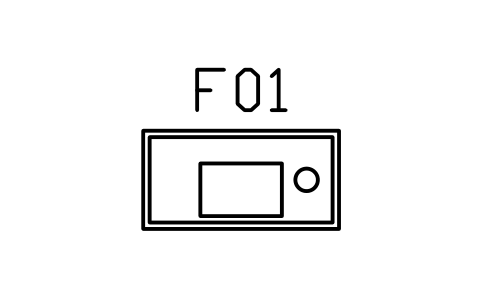

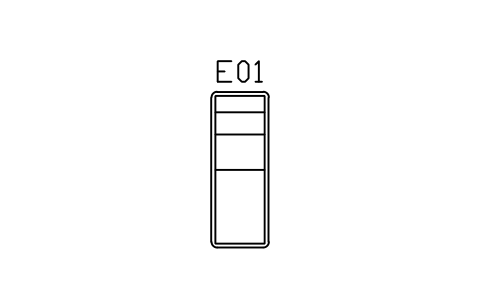

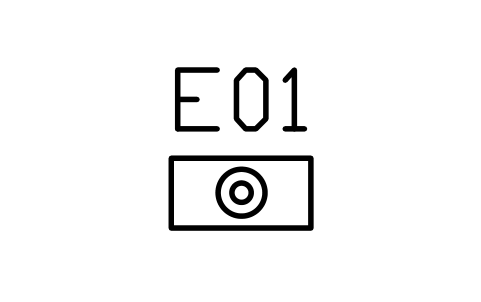

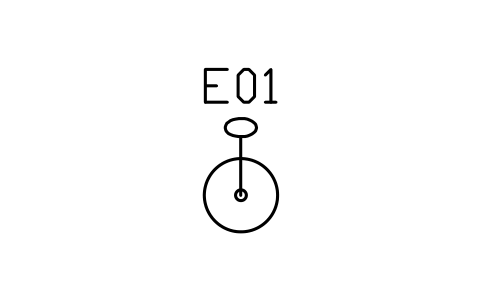

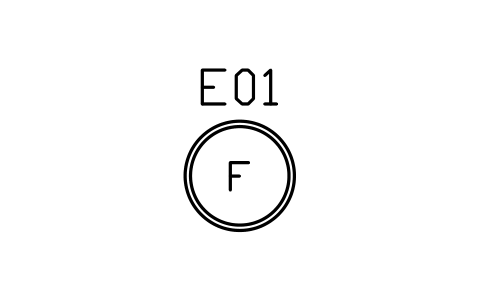

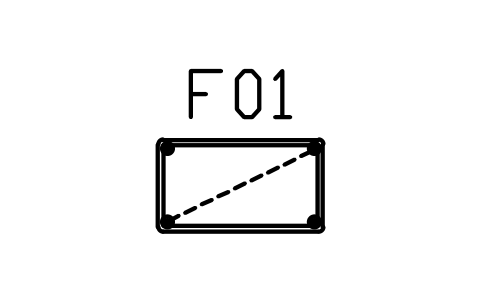

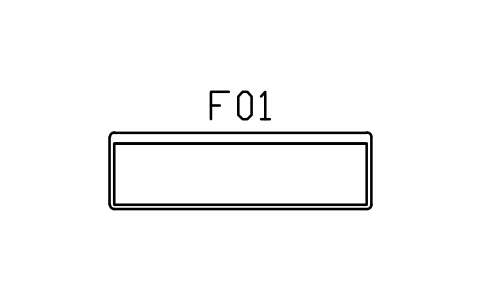

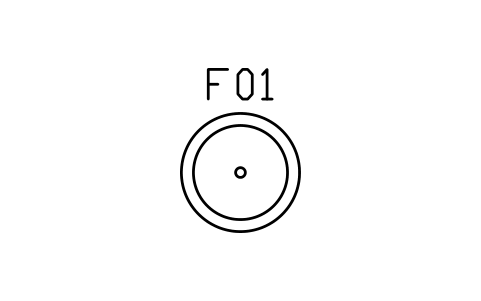

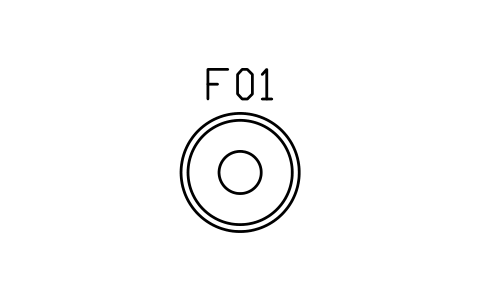

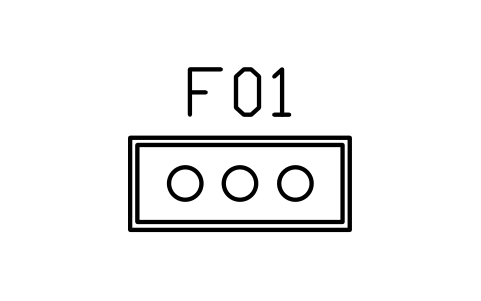

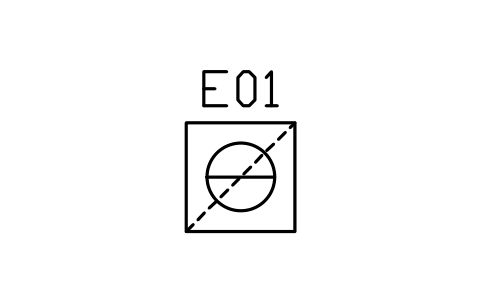

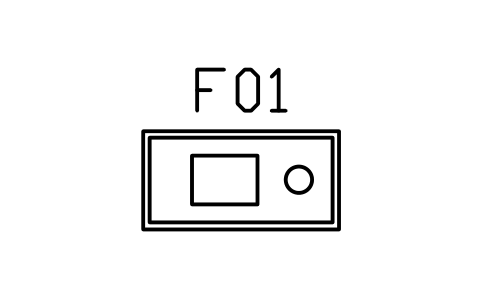

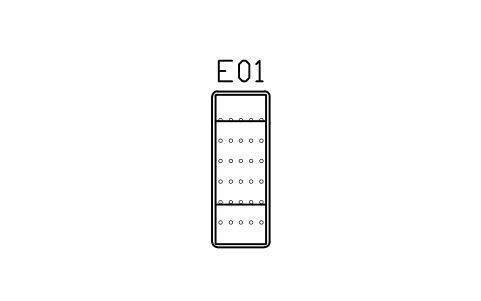

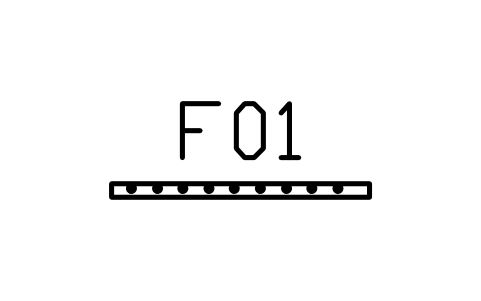

Kostenlose AutoCAD-Blöcke für Spa und Wellness (DWG): Massageräume, Saunen, Dampfbäder, Whirlpools, Becken, Ruhebereiche

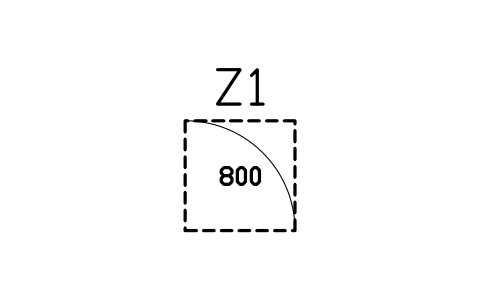

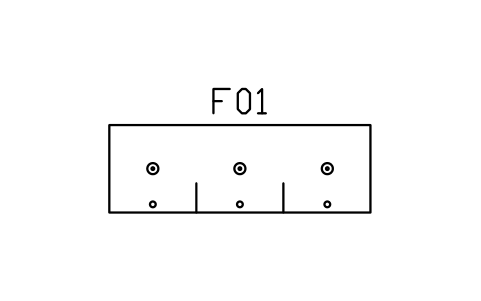

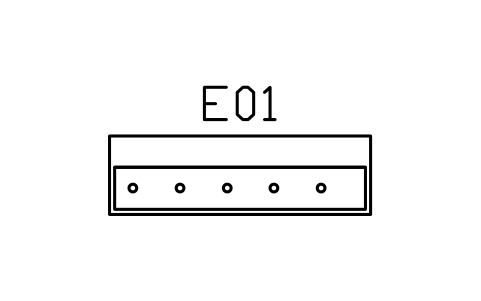

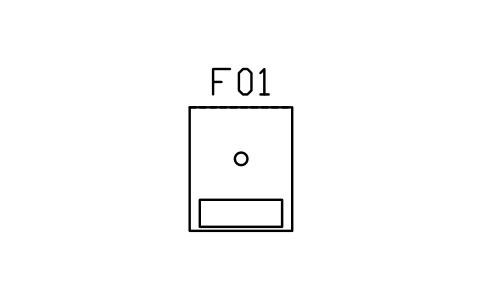

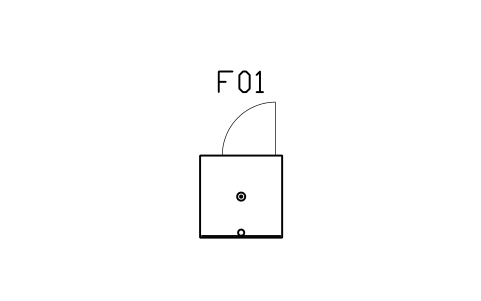

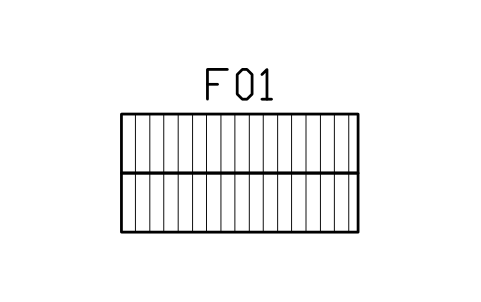

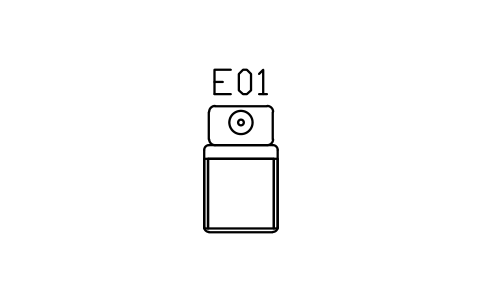

Zu Maßen und Abständen

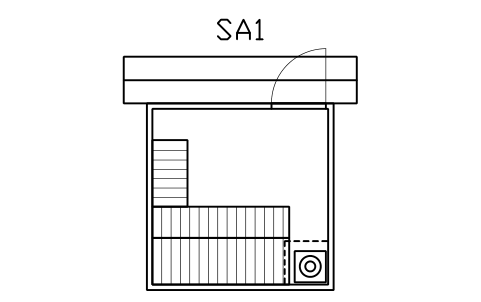

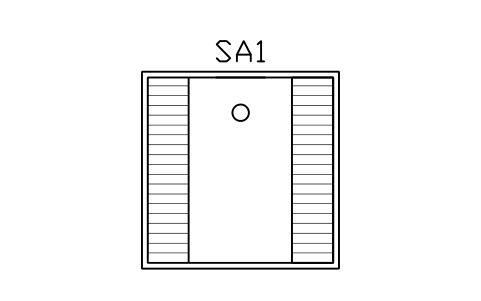

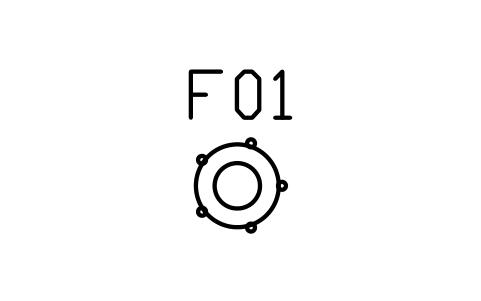

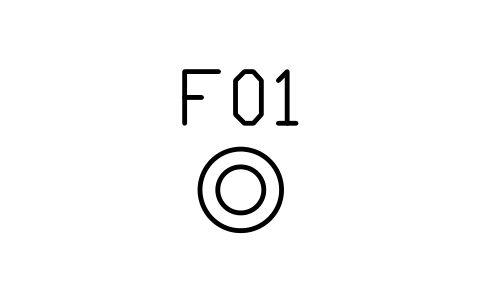

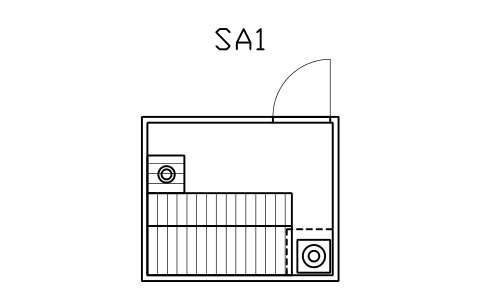

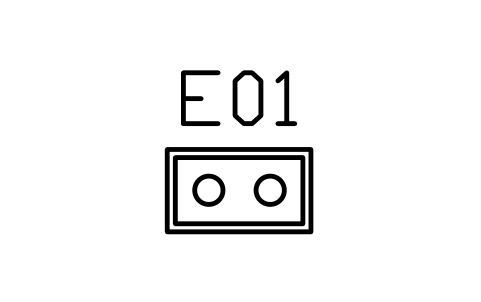

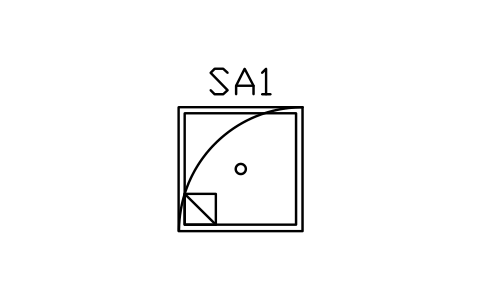

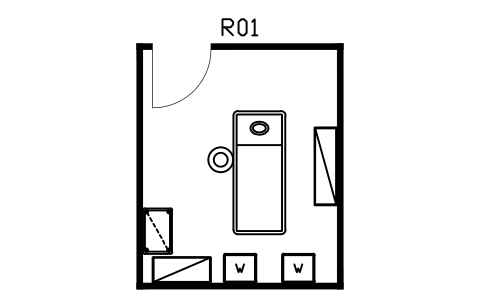

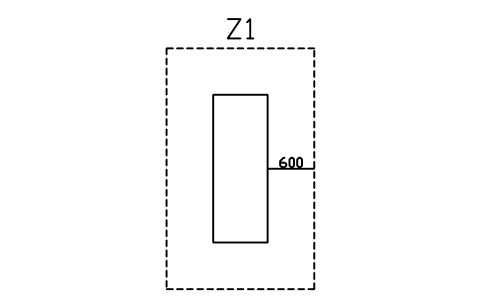

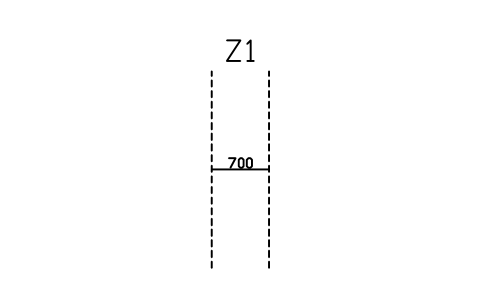

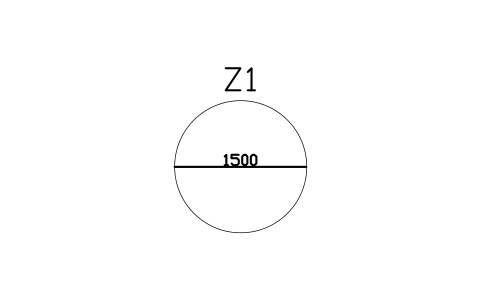

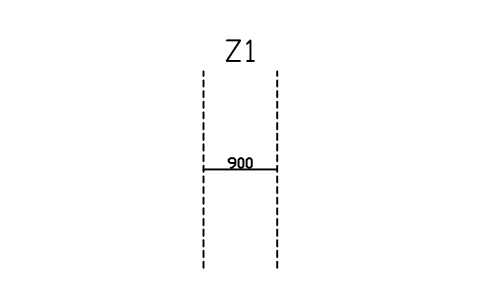

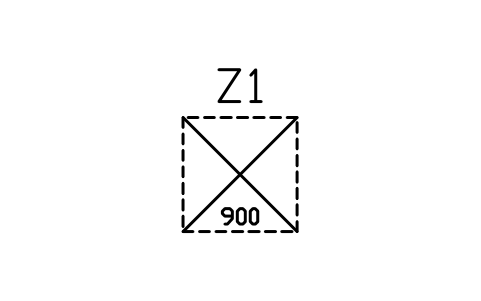

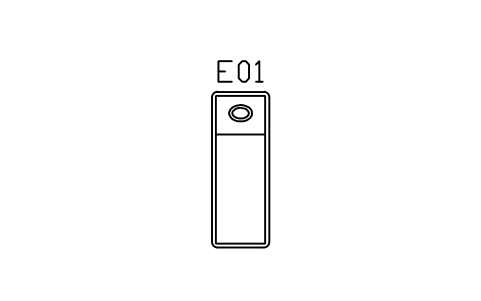

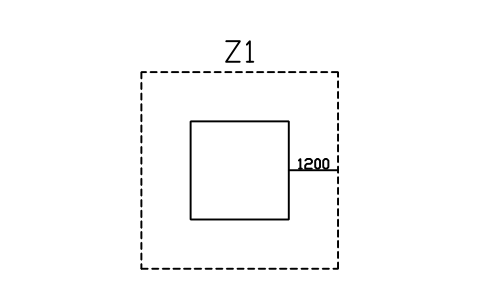

Für Spa-Grundrisssymbole gibt es keine Norm. Die Maße sind handelsübliche Größen: ein Behandlungsraum von etwa 3000 x 3600, ein Gang von 700 neben der Liege, 900 im Nassbereich, 1500 zum Wenden eines Rollstuhls. Das ist übliche Praxis, keine Vorschrift: Prüfe Hygiene, Barrierefreiheit, Elektro- und Wassersicherheit, Lüftung und Herstellerangaben nach den örtlichen Vorgaben.

Diese Symbole sind eigene Zeichnungen nach üblicher Planungspraxis; die Bibliothek ist nach keiner Norm zertifiziert. Prüfe Maße, Abstände und Anschlüsse an deinem Projekt und ändere die Blöcke, wenn deine abweichen.

Häufige Fragen

Entsprechen die Symbole einer Norm?

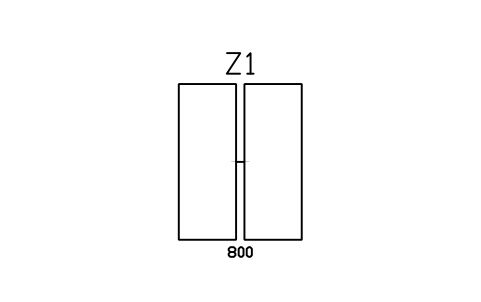

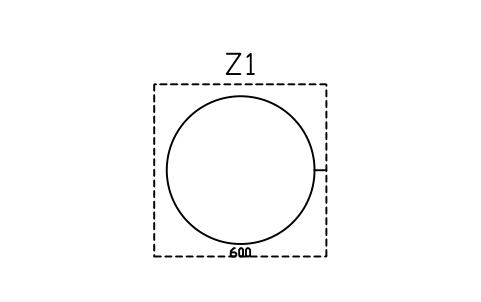

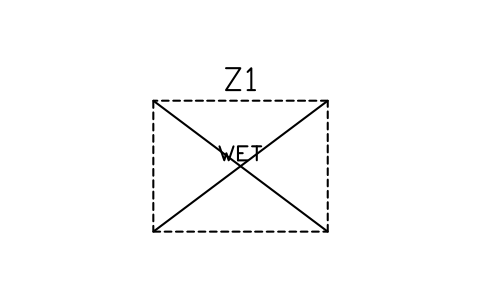

Nein. Für Spa-Grundrisssymbole gibt es keine verbindliche Norm. Die Blöcke folgen handelsüblichen Maßen und der Planungspraxis, die Zonenmarkierungen zeigen übliche Werte und keine Vorschriften. Prüfe die örtlichen Vorgaben, die Sicherheitsdaten und die Anleitung jedes Produkts, das du einsetzt.

Was sind die Spa-Raumlayouts?

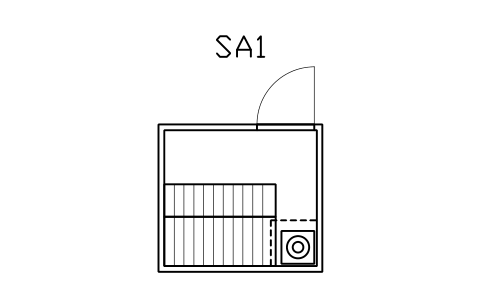

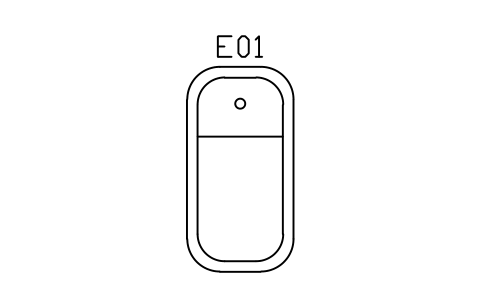

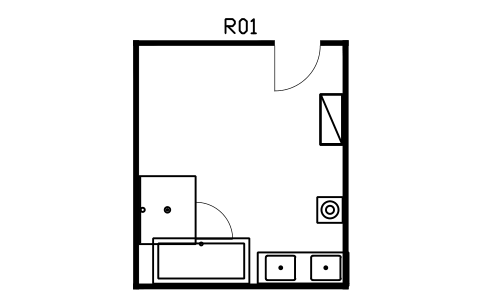

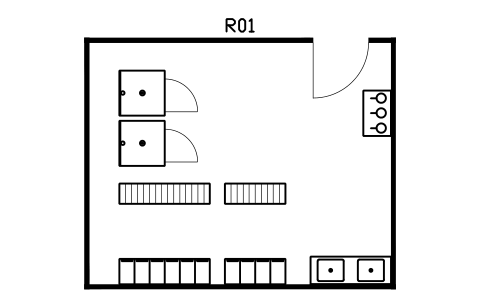

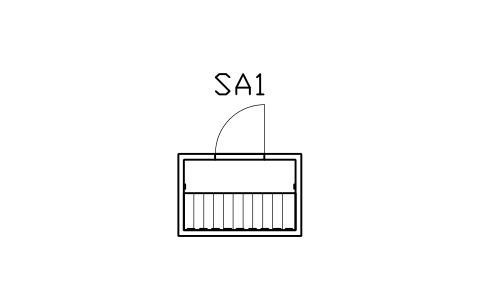

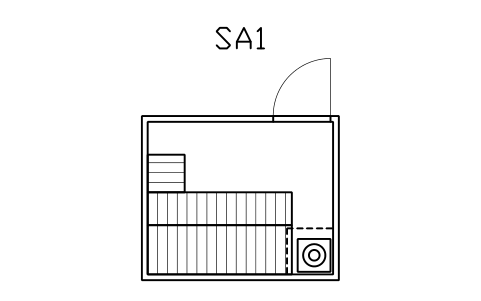

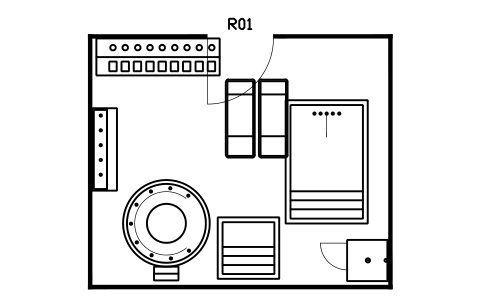

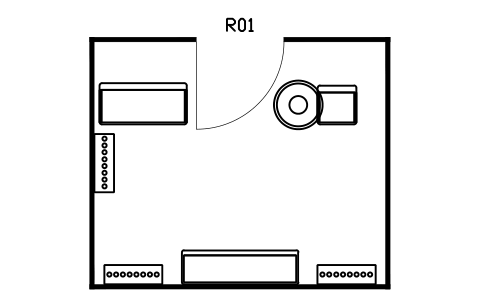

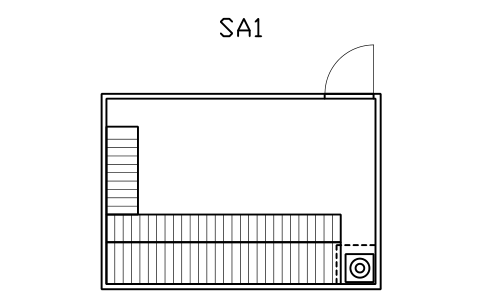

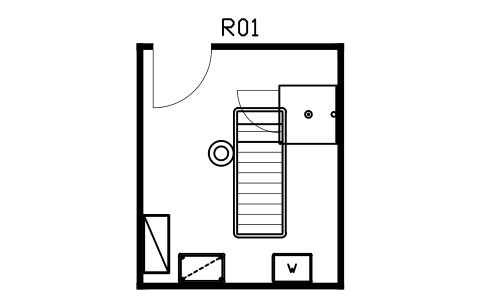

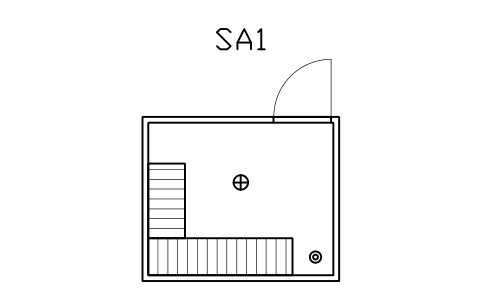

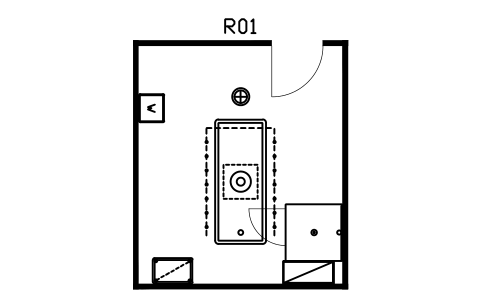

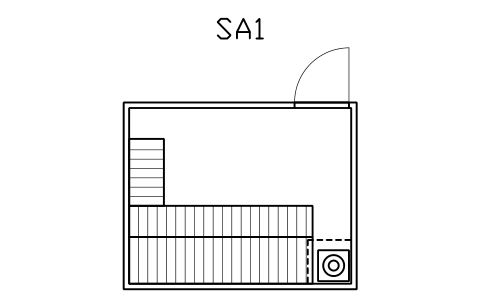

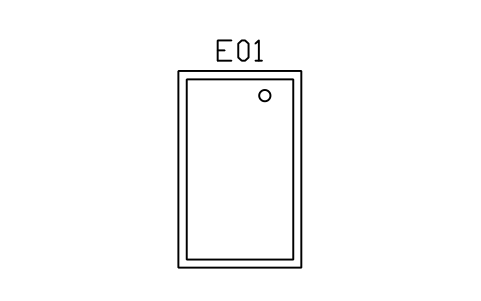

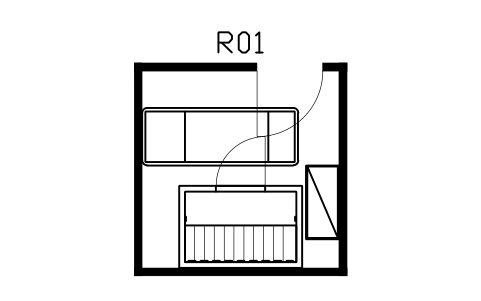

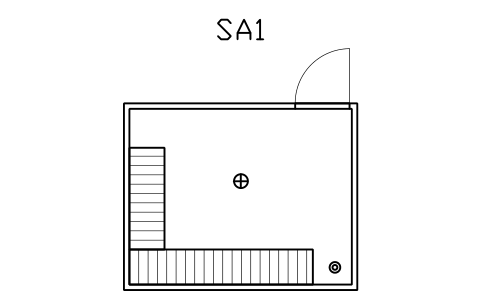

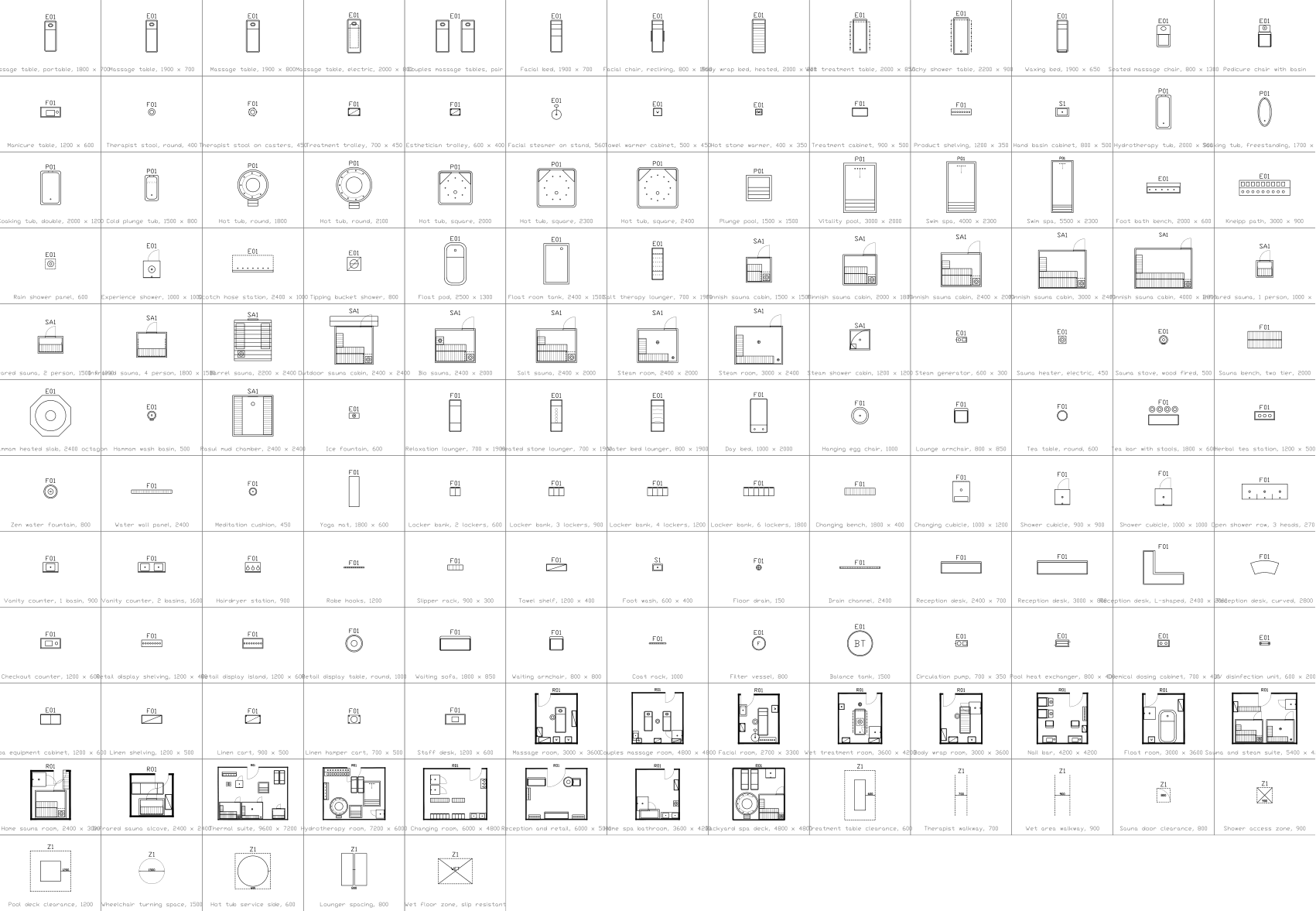

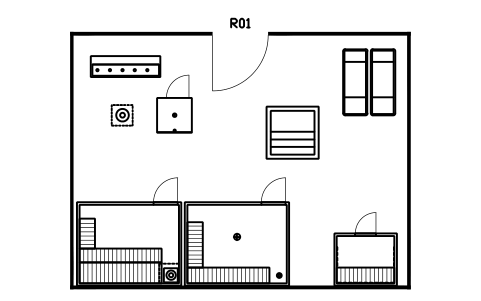

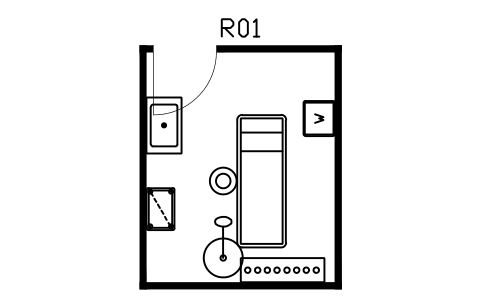

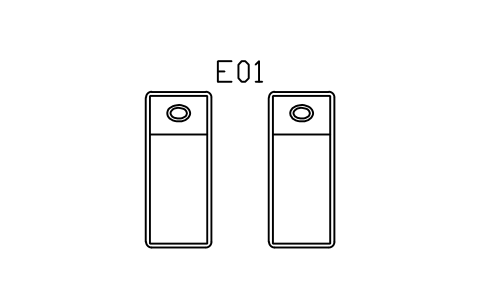

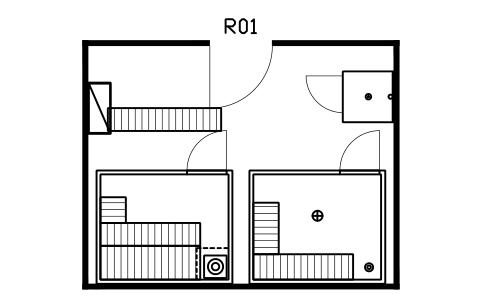

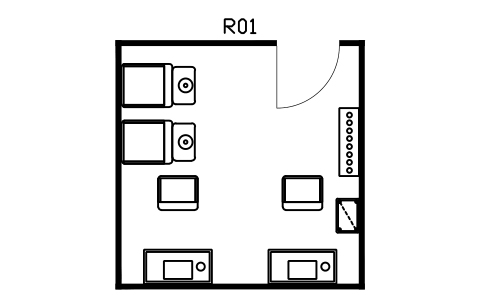

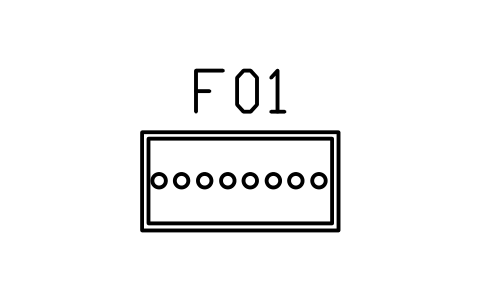

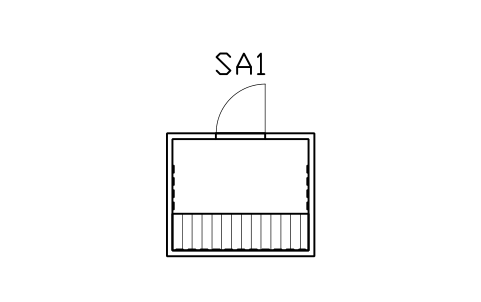

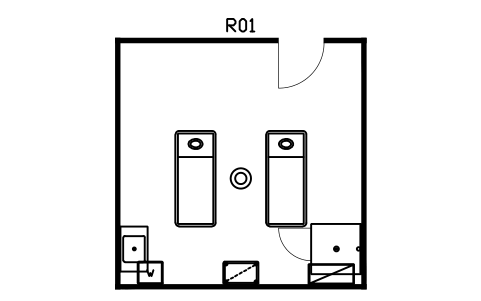

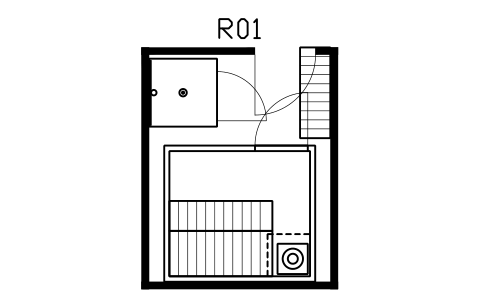

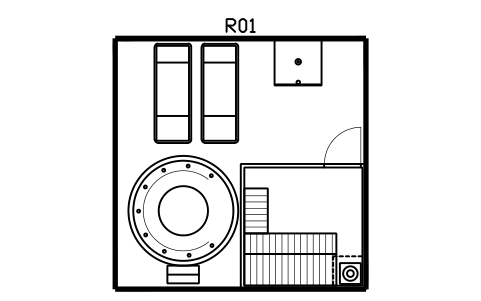

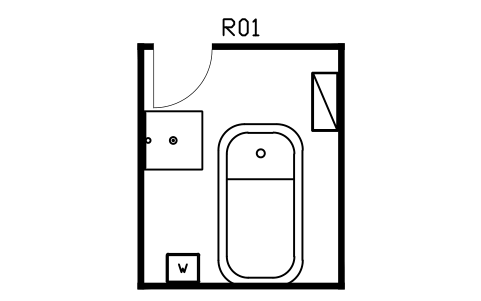

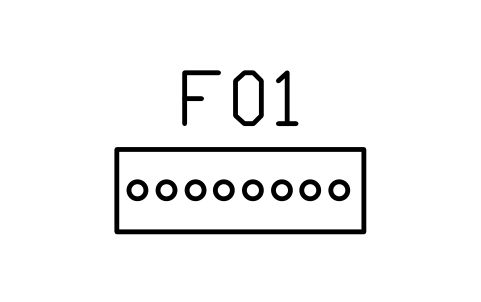

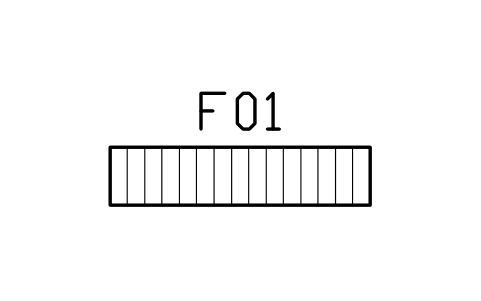

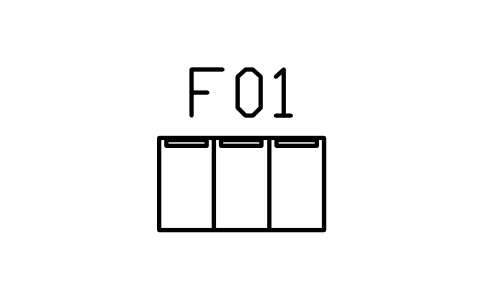

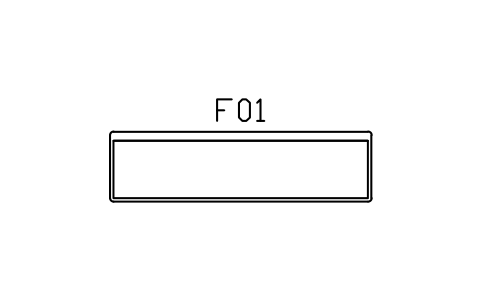

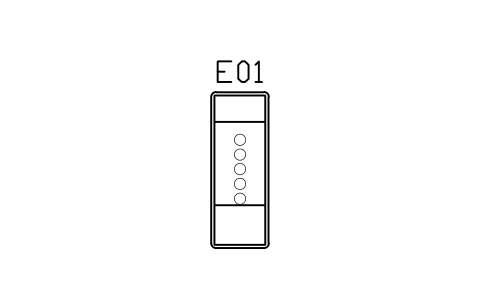

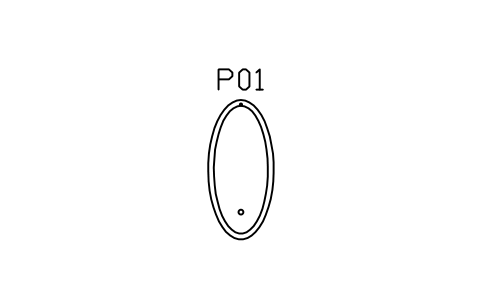

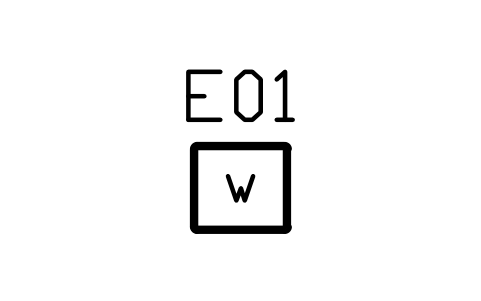

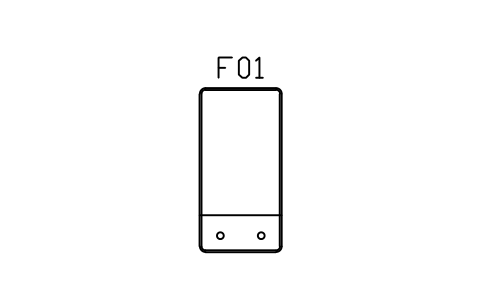

Fertige Räume, jeweils ein Block, mit Wänden, Tür und eingerichteter Ausstattung: Massage-, Paarmassage-, Kosmetik-, Nassbehandlungs-, Wickel- und Floating-Raum, eine Nagelbar, Sauna- und Dampfbadsuiten, eine Heimsauna, eine Infrarotnische, eine Thermalsuite, ein Hydrotherapieraum, ein Ruheraum, eine Umkleide, Empfang und Verkauf, ein Heim-Spa-Bad und ein Garten-Spa-Deck. Füge einen Raum für ein schnelles Layout ein oder zerlege ihn, um einzelne Teile zu verschieben; dieselben Teile gibt es auch einzeln in der Bibliothek.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht; Näheres in den Nutzungsbedingungen der Bibliothek.

Kann ich sie zusammen mit den Hotel-, Fitness- und Pool-Bibliotheken nutzen?

Ja. Sie verwenden dieselben Einheiten, Attribute und Einfügeregeln und lassen sich in einem Plan kombinieren. Diese Bibliothek ergänzt Behandlungsgeräte, Wannen, Saunen und Spa-Layouts; die Hotelbibliothek hat Gästezimmer und Lobby, die Fitnessbibliothek Trainingsgeräte und die Pool-Bibliothek Außenbecken und Gartenelemente.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Sind die Fliesen-, Tapeten- und Baustoffmuster Schraffuren?

Nein, es sind Blöcke aus feinen Linien. Fügen Sie ein Feld ein, skalieren Sie es auf die darzustellende Fläche und kopieren Sie es bei Bedarf mit ARRAY, oder nutzen Sie es als Legendenbeispiel neben der Ausbauliste. Für große Flächen sind die Schraffurmuster Ihres CAD-Programms besser geeignet.

Soll ich diese Bibliothek oder eine der kleineren Themenbibliotheken (Möbel, Türen und Fenster, Bad und Küche, Treppen, Wände und Dächer) laden?

Diese Bibliothek enthält alles in einer Datei. Brauchen Sie nur ein Thema, finden Sie dieselben Blöcke in der passenden Themenbibliothek in einer kleineren Datei; die Möbelbibliothek hat zusätzlich Vorderansichten der Möbel.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
