Busque texto, etiquetas y nombres de bloque en varios archivos DWG a la vez

Abra DwgSearch y haga clic en Choose Folder… para elegir la carpeta raíz del proyecto. DwgSearch lee cada DWG que contiene, y los de todas sus subcarpetas, y crea un índice local — los dibujos solo se leen, nunca se modifican.

La primera vez que se abre una carpeta se crea el índice completo, lo que lleva un rato en un proyecto grande. Después, al volver a abrir la misma carpeta solo se vuelven a leer los dibujos cuyo tamaño o fecha de modificación cambiaron, así que el índice queda al día en segundos. Refresh Index vuelve a comprobar a petición, algo útil justo después de que alguien haya guardado cambios.

La línea de resumen bajo la ruta de la carpeta muestra cuántos archivos y entradas hay en el índice y cuándo se verificó por última vez, así que siempre está claro si una búsqueda se hace sobre un índice actualizado.

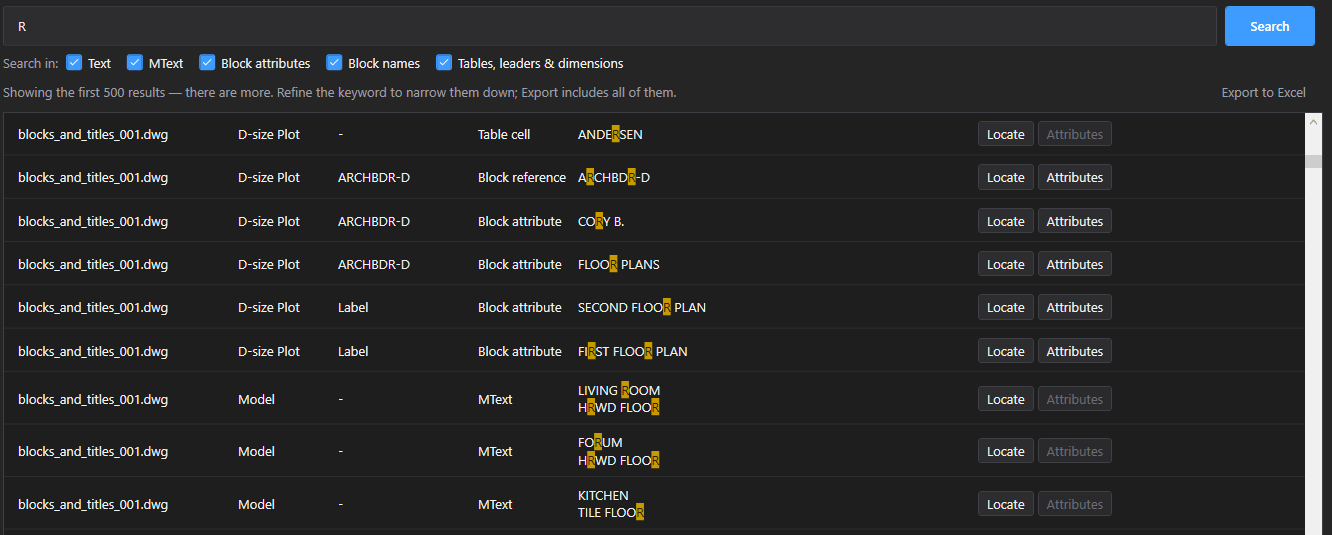

Escriba una palabra clave y pulse Intro o haga clic en Search. Los resultados llegan al instante porque se leen del índice, no de los dibujos: cada fila muestra File, Layout, Block, Kind y el Content encontrado, con la palabra clave resaltada. Una palabra clave de una sola letra puede dar más resultados de los que caben en pantalla; entonces la línea de estado lo indica — afine la palabra clave o exporte, ya que la exportación siempre incluye todos los resultados.

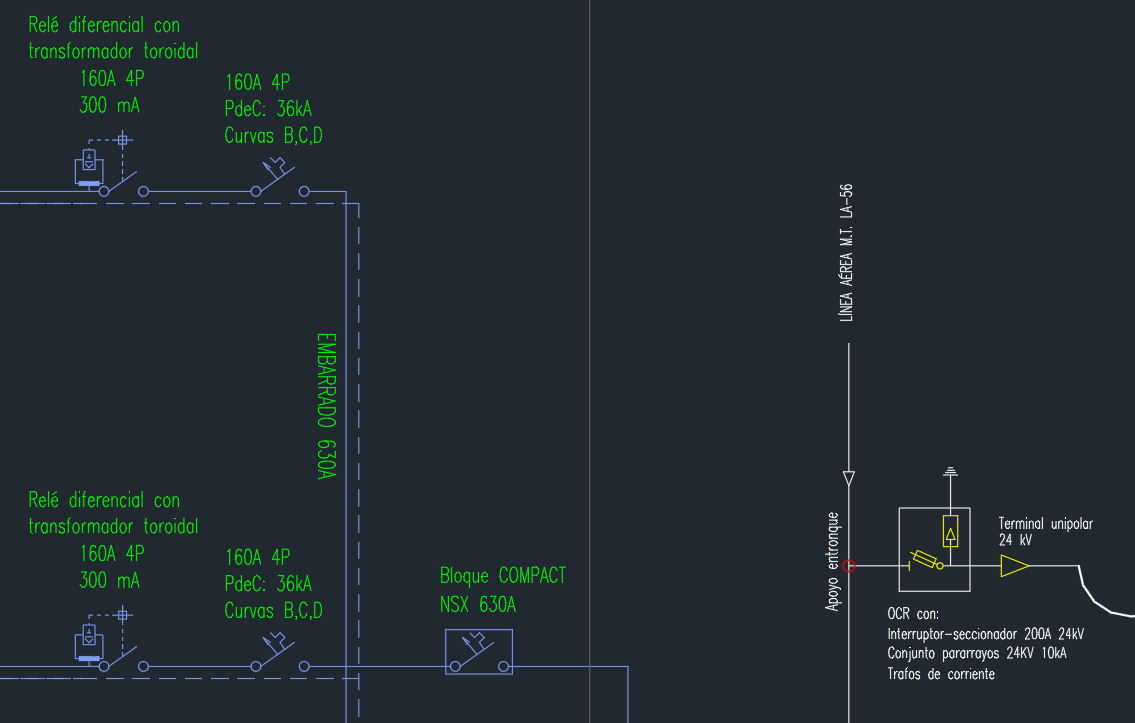

Todo lo que un dibujo muestra como texto está cubierto: texto de una línea y de líneas múltiples en el espacio modelo y en cada presentación, celdas de tabla, directrices múltiples, texto de cota, valores de atributos de bloque, texto dentro de definiciones de bloque y los nombres de los propios bloques. Se ignoran las mayúsculas y las diferencias entre ancho completo y medio ancho, y un * en la palabra clave equivale a cualquier texto intermedio — PUMP*101 encuentra PUMP-101 y también PUMP 101.

Mientras escribe, una lista desplegable sugiere valores que existen de verdad en el índice, útil para formatos de etiqueta que no recuerda con exactitud. Las casillas Search in bajo el cuadro de búsqueda limitan una búsqueda a ciertos tipos — solo atributos de bloque, por ejemplo, cuando un número de etiqueta también aparece en notas generales que no le interesan.

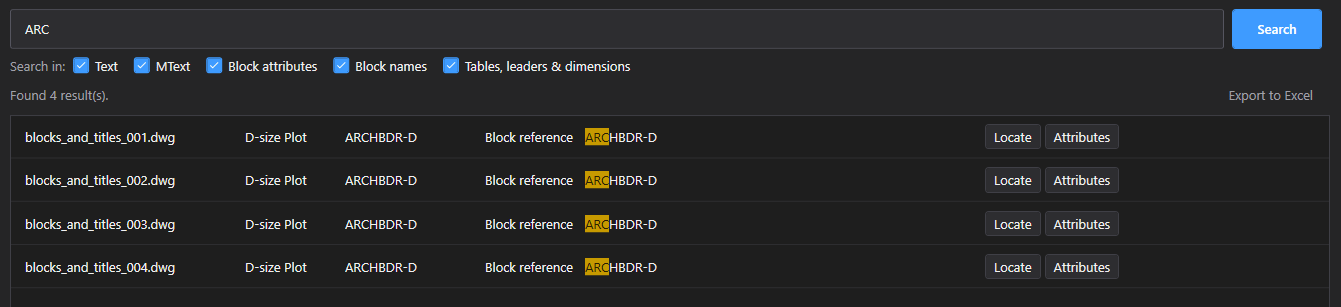

Escriba un nombre de bloque — un rótulo, un símbolo normalizado, un detalle a punto de sustituirse — y cada referencia a él aparece con el Kind Block reference: en qué archivo, en qué presentación y dónde. También se encuentran los bloques sin ningún atributo; para ver solo nombres de bloque, deje marcada únicamente Block names en Search in.

Un bloque que solo se usa anidado dentro de otro — una flecha de norte dentro del rótulo, por ejemplo — aparece con el nombre del bloque que lo contiene en la columna Block, así que el dibujo se encuentra aunque ese bloque nunca se haya insertado por sí solo. Los bloques dinámicos aparecen con su propio nombre, no con los nombres anónimos *U que AutoCAD usa internamente.

A diferencia de DesignCenter, aquí se muestran los bloques que están realmente colocados: un dibujo que solo tiene la definición sin usar no aparece.

Haga clic en Attributes en un resultado de atributo o de referencia a bloque para ver todas las etiquetas y valores de atributo de esa instancia — todos leídos al indexar, así que no hace falta abrir el dibujo para comprobar el resto de un rótulo o de una etiqueta.

Copy value copia un solo valor; Copy All copia toda la lista como pares etiqueta/valor, lista para pegar en Excel o en un correo.

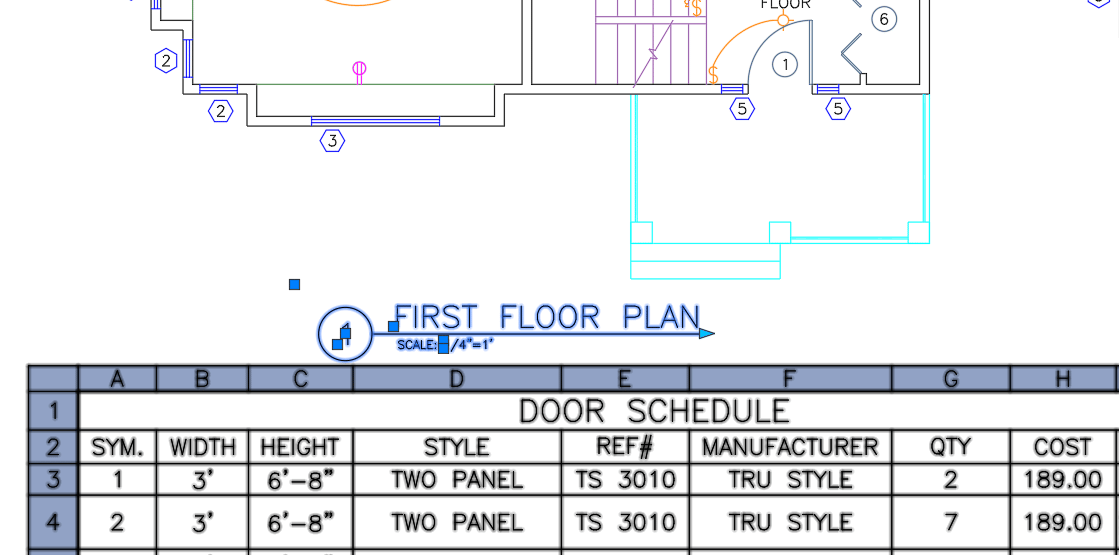

Haga clic en Locate en cualquier resultado. DwgSearch copia un comando breve al portapapeles; cambie a AutoCAD y péguelo en la línea de comandos: se ejecuta en el acto. AutoCAD abre el dibujo si aún no está abierto, cambia a la presentación correcta y luego selecciona el objeto encontrado y hace zoom sobre él.

El texto que vive dentro de una definición de bloque y un bloque anidado dentro de otro no tienen un objeto propio que seleccionar — para esos resultados, Locate selecciona en su lugar cada referencia del bloque que los contiene.

Haga clic en Export to Excel para guardar el conjunto completo de resultados en un libro — incluidos los que quedan más allá de la primera página mostrada en pantalla.

El libro no es un informe genérico: los resultados de bloque se escriben en el formato de hoja propio de BlockSync, una fila por instancia de bloque con todos sus atributos, y los de texto en el de TextSync. Es decir, una búsqueda puede pasar directamente a una edición — encontrar cada dibujo con un número de pieza antiguo, exportar, corregir los valores en Excel y reescribirlos con BlockSync o TextSync.

Las celdas de tabla, directrices múltiples, textos de cota y textos dentro de definiciones de bloque se pueden buscar y localizar, pero no se exportan, porque ninguna de las dos herramientas puede reescribirlos.
