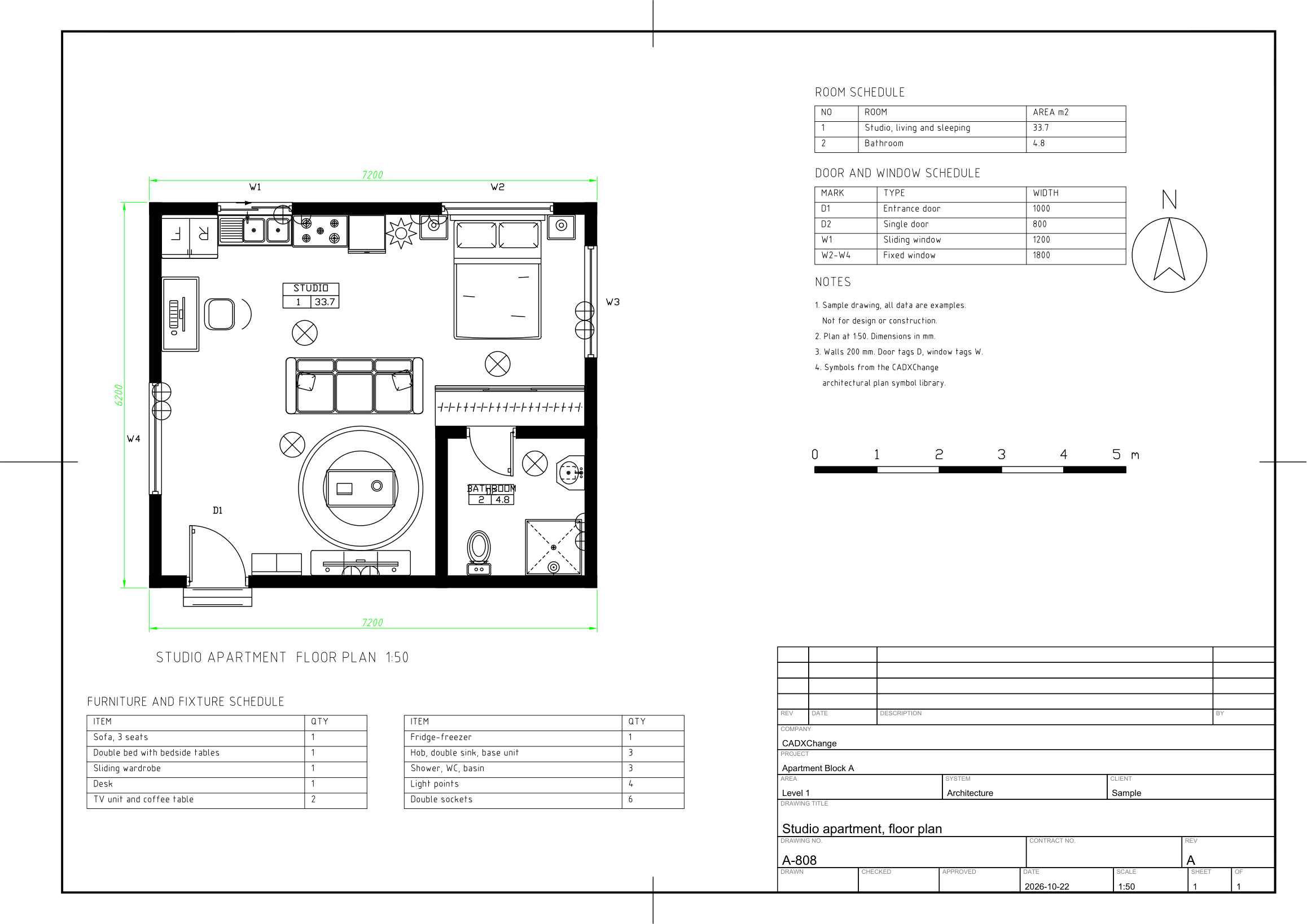

Studio, 39 m²
Une seule pièce pour vivre et dormir, avec coin cuisine, bureau, lit double et placard coulissant, et une salle d'eau avec douche, WC et lavabo. Portes D1 et D2, fenêtres W1 à W4, tableaux des pièces, des portes et fenêtres et du mobilier, à l'échelle 1:50.
Libre d'utilisation et de modification dans vos projets, y compris commerciaux. Le ZIP contient le dessin d'exemple, un gabarit, une table de styles de tracé et un README ; aucun module complémentaire n'est nécessaire. Les données du dessin sont inventées : il ne sert ni à la conception ni à la construction. Fourni tel quel, sans garantie. Conditions d'utilisation de la bibliothèque (CXL-1.0)
Version 1.0 · mise à jour le 22 octobre 2026
Cet exemple utilise ces ressources
Les symboles sont des blocs de nos propres bibliothèques, avec leurs attributs renseignés. Le cadre et le cartouche viennent de notre gabarit de cartouche ISO A3. Téléchargez-les pour dessiner vos propres schémas.
Gabarits de cartouche (ISO A3 et autres)Cadre et cartouche de cet exemple
Symboles de plans d'architecture25 de ses symboles sont utilisés ici
Symboles de mobilier pour plans9 de ses symboles sont utilisés ici
Symboles de salle de bain et cuisine7 de ses symboles sont utilisés ici
Symboles de portes et fenêtres4 de ses symboles sont utilisés ici
Symboles de repères de dessin, extérieurs, équipements et accessibilité3 de ses symboles sont utilisés ici
Les calques, les styles et la mise en page sont les mêmes pour tous les dessins de la série ; ils sont décrits sur la page de la série : Plans d'appartement
Champs du cartouche
Les attributs du cartouche. Double-cliquez dessus pour les remplir, ou écrivez-les pour tout un jeu de dessins avec BlockSync.
| Attribut | Champ sur la feuille | Valeur dans cet exemple |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Apartment Block A |
| AREA | AREA | Level 1 |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Studio apartment, floor plan |
| DRAWING_NO | DRAWING NO. | A-808 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-22 |
| SCALE | SCALE | 1:50 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tableau de révisions : R1 à R4, chacune avec REV, DATE, DESCRIPTION et BY (16 attributs, vides dans cet exemple).
Blocs du dessin
La liste du matériel du dessin : nom du bloc, symbole et nombre d'occurrences. BlockSync exporte la même liste à partir de vos propres dessins.
| Symbole | Bloc | Nombre |
|---|---|---|

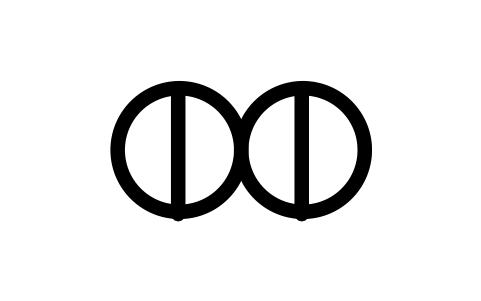

 Prise de courant, double | ARCH_SOCKET_DOUBLE | 6 |
 Luminaire de plafond | ARCH_LIGHT_CEILING | 4 |
 Fenêtre fixe, 1800 | ARCH_WINDOW_FIXED_1800 | 3 |
 Étiquette de pièce | ARCH_TAG_ROOM | 2 |
 Porte d'entrée avec marche, 1000 | ARCH_DOOR_ENTRANCE | 1 |
 Porte simple battant, 800 | ARCH_DOOR_SINGLE_800 | 1 |
 Fenêtre coulissante, 1200 | ARCH_WINDOW_SLIDING_1200 | 1 |
 Réfrigérateur, deux portes, 900 | ARCH_FRIDGE_FREEZER | 1 |
 Évier de cuisine, deux cuves, 1200 | ARCH_SINK_DOUBLE | 1 |

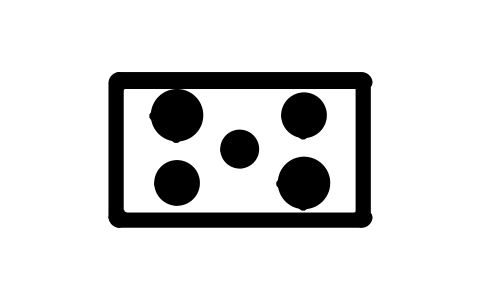

 Table de cuisson gaz, cinq feux, 900 | ARCH_HOB_900 | 1 |
 Meuble bas 600 | ARCH_CABINET_BASE | 1 |

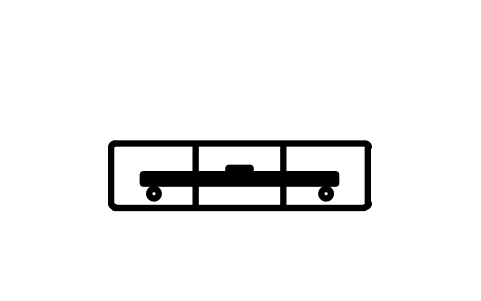

 Meuble TV, 1600 | ARCH_TV_UNIT | 1 |

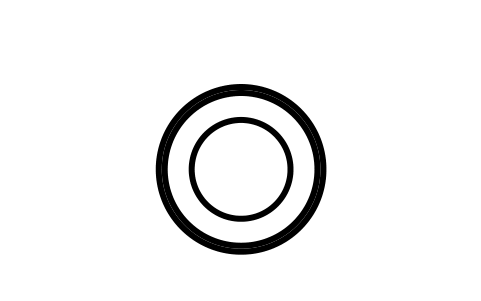

 Tapis rond 2000 | ARCH_ITEM_RUG_ROUND | 1 |
 Table basse, 1100 x 600 | ARCH_COFFEE_TABLE | 1 |

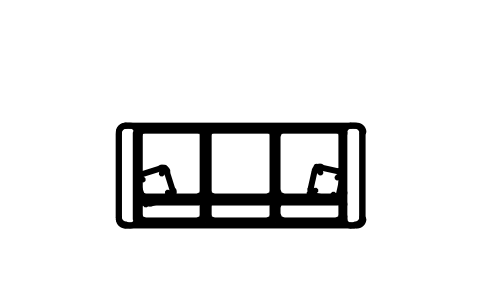

 Canapé trois places, 2200 | ARCH_SOFA_3 | 1 |
 Bureau avec chaise, 1200 x 600 | ARCH_DESK_1200 | 1 |

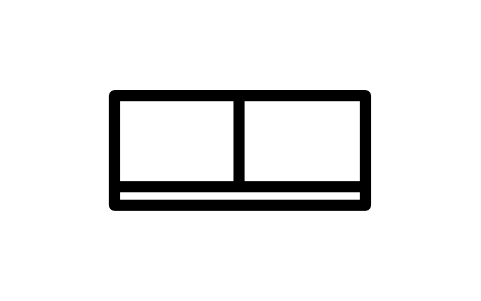

 Meuble à chaussures 800 | ARCH_ITEM_SHOE_CABINET | 1 |

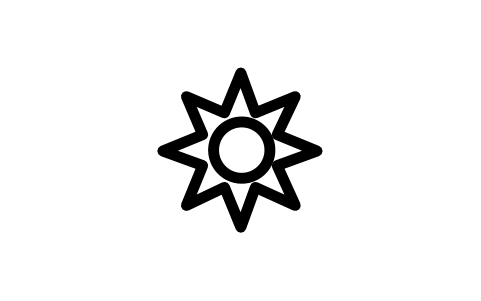

 Plante en pot 500 | ARCH_ITEM_PLANT_SMALL | 1 |

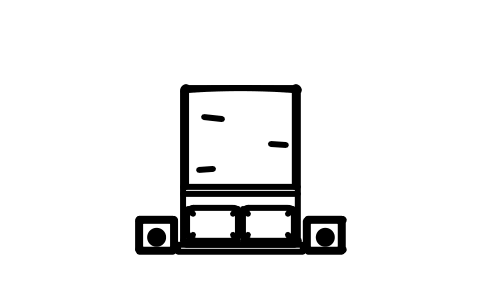

 Lit double avec tables de chevet | ARCH_BED_SET_DOUBLE | 1 |

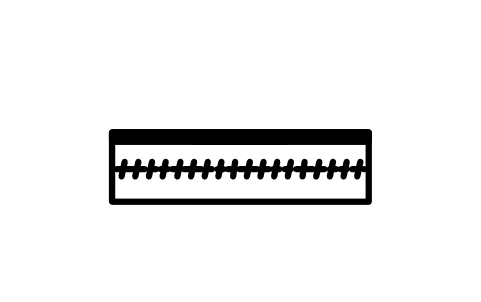

 Armoire, 2400, portes coulissantes | ARCH_WARDROBE_SLIDING | 1 |

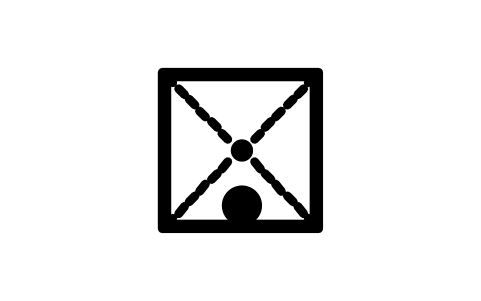

 Receveur de douche carré, 900 | ARCH_SHOWER_TRAY | 1 |
 WC au sol avec réservoir attenant | ARCH_WC | 1 |
 Lavabo sur colonne, 550 | ARCH_BASIN_PEDESTAL | 1 |
 Flèche du nord | ARCH_NORTH_ARROW | 1 |
 Échelle graphique, 5 m | ARCH_SCALE_BAR | 1 |
Liste du matériel
Une ligne par symbole placé, lue dans les attributs des blocs du dessin : ce qui est affiché sur la feuille et les attributs de nomenclature renseignés mais non affichés. BlockSync exporte ces mêmes attributs depuis vos propres dessins.
| Repère | Description | Affiché sur la feuille | Renseigné, non affiché |
|---|---|---|---|
| D1 | Porte d'entrée avec marche, 1000ARCH_DOOR_ENTRANCE | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D2 | Porte simple battant, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W1 | Fenêtre coulissante, 1200ARCH_WINDOW_SLIDING_1200 | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W2 | Fenêtre fixe, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W3 | Fenêtre fixe, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W4 | Fenêtre fixe, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E |
Fabricant, modèle et remarques sont vides sur tous les blocs, prêts pour vos données. Les valeurs sont des exemples.
Autres dessins de cette série

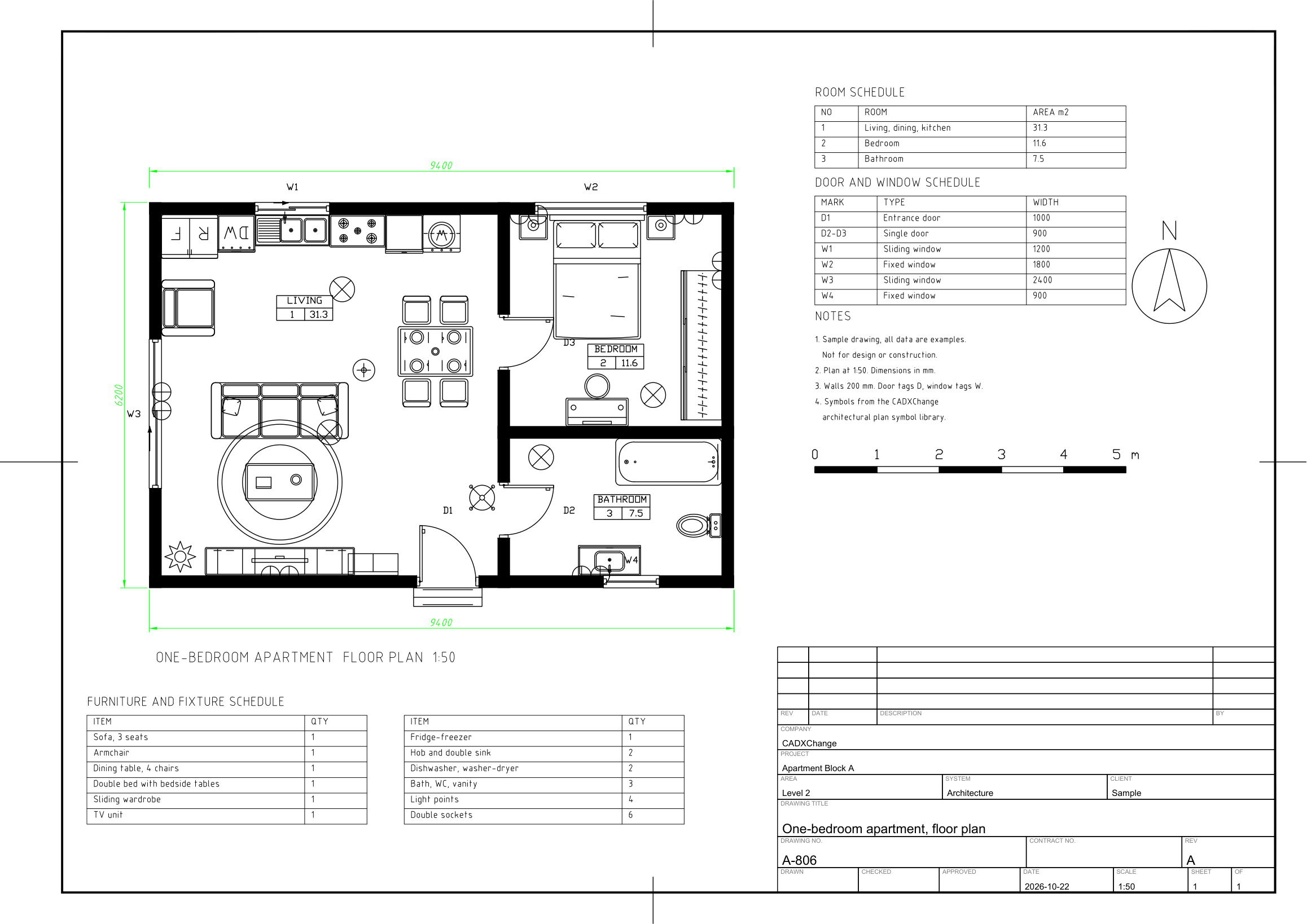

Appartement d'une chambre, 50 m²Séjour, salle à manger et cuisine ouverts, une chambre avec lit double, armoire et coiffeuse, et une salle de bains avec baignoire, WC et meuble vasque. Portes D1 à D3, fenêtres W1 à W4, éclairage et prises, tableaux des pièces, des portes et fenêtres et du mobilier, à l'échelle 1:50.

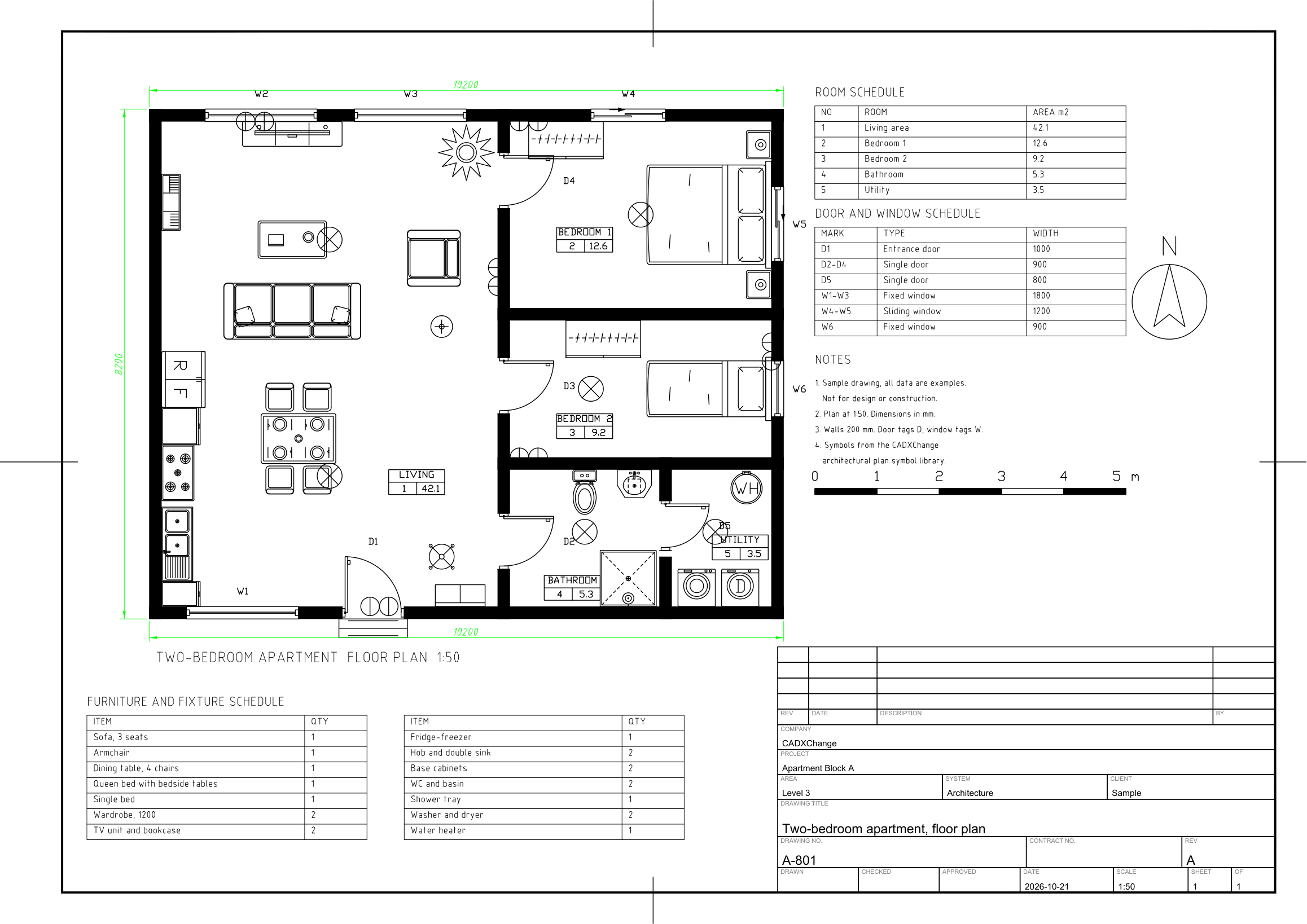

Appartement de deux chambres, 73 m²Plan meublé avec cuisine ouverte sur le séjour, deux chambres, salle de bains et buanderie, portes D1 à D5, fenêtres W1 à W6, éclairage et prises, tableaux des pièces, des portes et fenêtres et du mobilier.

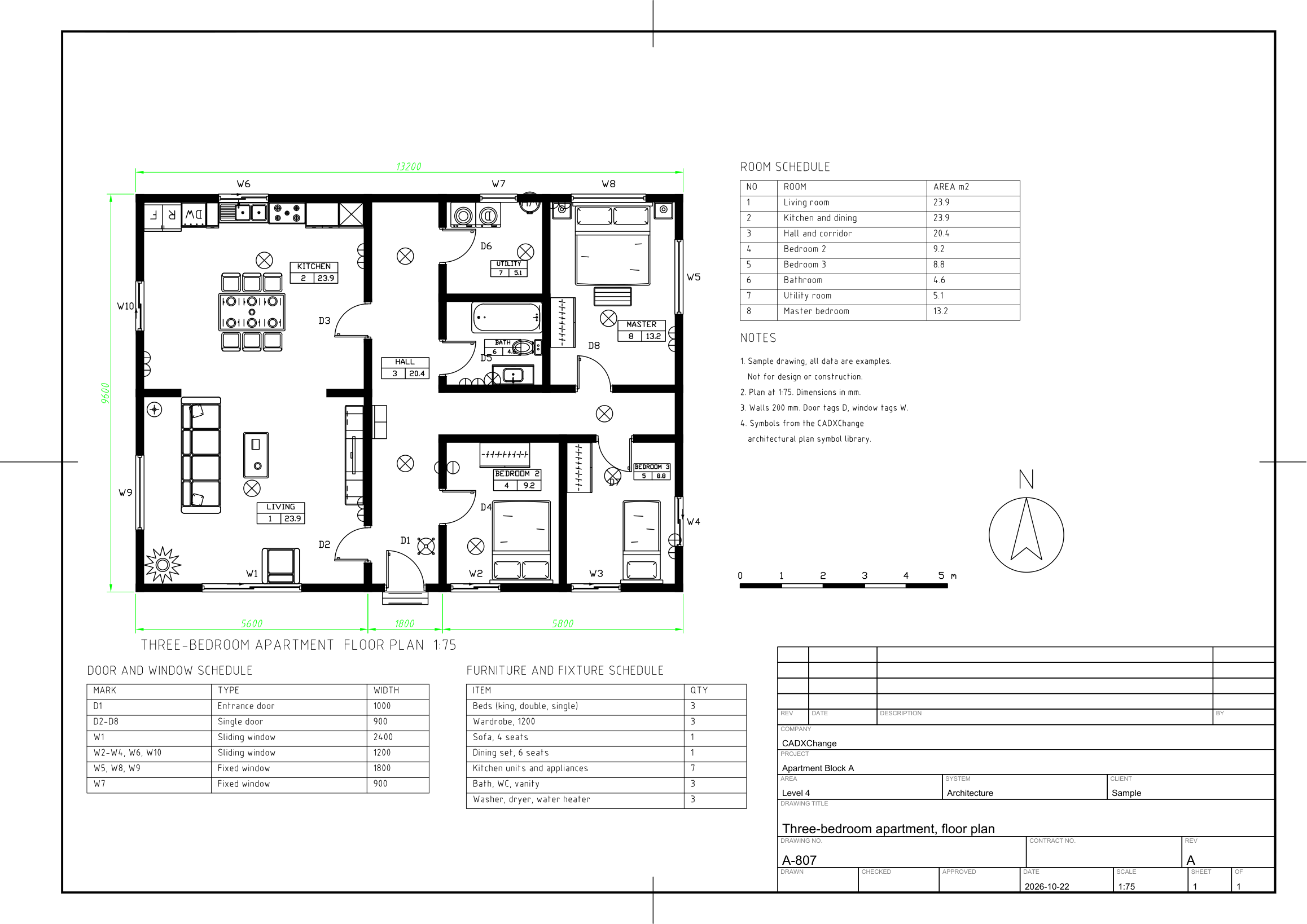

Appartement de trois chambres, 109 m²Un logement familial à l'échelle 1:75 avec séjour, cuisine ouverte et table à manger, entrée et couloir, chambre parentale et deux autres chambres, salle de bains et buanderie. Portes D1 à D8, fenêtres W1 à W10, éclairage et prises, tableaux des pièces, des portes et fenêtres et du mobilier.
