Démarreur progressif
Démarreur progressif pour un moteur de 15 kW : disjoncteur, contacteur de ligne, démarreur progressif dessiné en représentation unifilaire avec la marque triphasée, relais thermique et moteur. Dans le circuit de commande, le contacteur de ligne autorise le démarreur progressif et allume le voyant de marche.
Libre d'utilisation et de modification dans vos projets, y compris commerciaux. Le ZIP contient le dessin d'exemple, un gabarit, une table de styles de tracé et un README ; aucun module complémentaire n'est nécessaire. Les données du dessin sont inventées : il ne sert ni à la conception ni à la construction. Fourni tel quel, sans garantie. Conditions d'utilisation de la bibliothèque (CXL-1.0)
Version 1.0 · mise à jour le 21 octobre 2026
Cet exemple utilise ces ressources
Les symboles sont des blocs de nos propres bibliothèques, avec leurs attributs renseignés. Le cadre et le cartouche viennent de notre gabarit de cartouche ISO A3. Téléchargez-les pour dessiner vos propres schémas.
Les calques, les styles et la mise en page sont les mêmes pour tous les dessins de la série ; ils sont décrits sur la page de la série : Schéma de commande d'un moteur
Champs du cartouche
Les attributs du cartouche. Double-cliquez dessus pour les remplir, ou écrivez-les pour tout un jeu de dessins avec BlockSync.
| Attribut | Champ sur la feuille | Valeur dans cet exemple |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Motor Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 400 V / 230 V |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Motor starter, soft starter |
| DRAWING_NO | DRAWING NO. | E-104 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tableau de révisions : R1 à R4, chacune avec REV, DATE, DESCRIPTION et BY (16 attributs, vides dans cet exemple).
Blocs du dessin
La liste du matériel du dessin : nom du bloc, symbole et nombre d'occurrences. BlockSync exporte la même liste à partir de vos propres dessins.
| Symbole | Bloc | Nombre |
|---|---|---|
 Point de jonction | IEC_JUNCTION | 11 |
 Contact auxiliaire NO | IEC_AUX_CONTACT_NO | 3 |
 Borne | IEC_TERMINAL | 2 |
 Bobine de relais / contacteur | IEC_COIL | 2 |
 Disjoncteur tripolaire | IEC_CIRCUIT_BREAKER_3P | 1 |
 Contacteur tripolaire | IEC_CONTACTOR_3P | 1 |

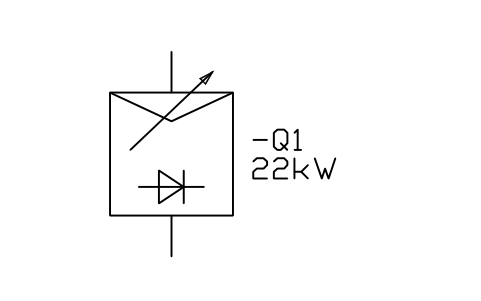

 Démarreur progressif (thyristors) | IEC_SOFT_STARTER | 1 |
 Relais thermique tripolaire | IEC_THERMAL_RELAY_3P | 1 |
 Moteur triphasé | IEC_MOTOR_3PH | 1 |
 Terre | IEC_EARTH | 1 |
 Fusible | IEC_FUSE | 1 |
 Contact de relais thermique NF | IEC_THERMAL_CONTACT_NC | 1 |
 Bouton-poussoir NF | IEC_PUSHBUTTON_NC | 1 |
 Bouton-poussoir NO | IEC_PUSHBUTTON_NO | 1 |
 Voyant lumineux | IEC_LAMP | 1 |
Liste du matériel
Une ligne par symbole placé, lue dans les attributs des blocs du dessin : ce qui est affiché sur la feuille et les attributs de nomenclature renseignés mais non affichés. BlockSync exporte ces mêmes attributs depuis vos propres dessins.
| Repère | Description | Affiché sur la feuille | Renseigné, non affiché |
|---|---|---|---|
| Q1 | Disjoncteur tripolaireIEC_CIRCUIT_BREAKER_3P | RATING_A = C32 | POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V |
| KM1 | Contacteur tripolaireIEC_CONTACTOR_3P | RATING_A = 32 A | POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC |
| QS1 | Démarreur progressif (thyristors)IEC_SOFT_STARTER | RATING_KW = 15 kW | VOLTAGE = 400 VCURRENT = 32 ARAMP_S = 5 |
| FR1 | Relais thermique tripolaireIEC_THERMAL_RELAY_3P | SETTING_A = 11-17 A | CLASS = 10POLES = 3 |
| M1 | Moteur triphaséIEC_MOTOR_3PH | POWER_KW = 15 kW | VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz |
| PE1 | TerreIEC_EARTH | EARTH_TYPE = PE | |
| X2 | BorneIEC_TERMINAL | TERMINAL_NO = 1 | |
| F2 | FusibleIEC_FUSE | RATING_A = 4 A | VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50 |
| X2 | BorneIEC_TERMINAL | TERMINAL_NO = 2 | |
| FR1 | Contact de relais thermique NFIEC_THERMAL_CONTACT_NC | CONTACT_NO = 95-96 | RATING_A = 6 |
| SB1 | Bouton-poussoir NFIEC_PUSHBUTTON_NC | LEGEND = STOP | CONTACT_NO = 1 NCCOLOR = Red |
| SB2 | Bouton-poussoir NOIEC_PUSHBUTTON_NO | LEGEND = START | CONTACT_NO = 1 NOCOLOR = Green |
| KM1 | Contact auxiliaire NOIEC_AUX_CONTACT_NO | CONTACT_NO = 13-14 | RATING_A = 10OPERATING_DEVICE = KM1 |
| KM1 | Bobine de relais / contacteurIEC_COIL | POWER_W = 8 | |
| KM1 | Contact auxiliaire NOIEC_AUX_CONTACT_NO | CONTACT_NO = 23-24 | RATING_A = 10OPERATING_DEVICE = KM1 |
| QS1 | Bobine de relais / contacteurIEC_COIL | POWER_W = 8 | |
| KM1 | Contact auxiliaire NOIEC_AUX_CONTACT_NO | CONTACT_NO = 43-44 | RATING_A = 10OPERATING_DEVICE = KM1 |
| HL1 | Voyant lumineuxIEC_LAMP | COLOR = GN | VOLTAGE = 230 V ACPOWER = 2 W |
Fabricant, modèle et remarques sont vides sur tous les blocs, prêts pour vos données. Les valeurs sont des exemples.
