Appareils, liaisons et sélecteurs

Symboles électriques courants (IEC 60617): Appareils, liaisons et sélecteurs : 108 blocs AutoCAD (DWG) prêts à l'emploi, à télécharger gratuitement et à utiliser dans vos projets, en un ZIP ou symbole par symbole.

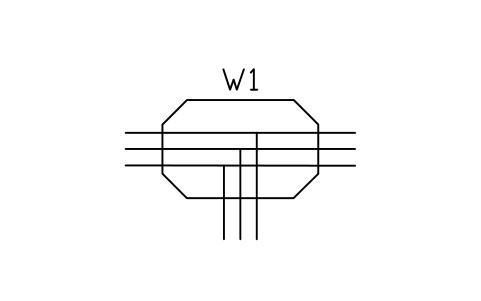

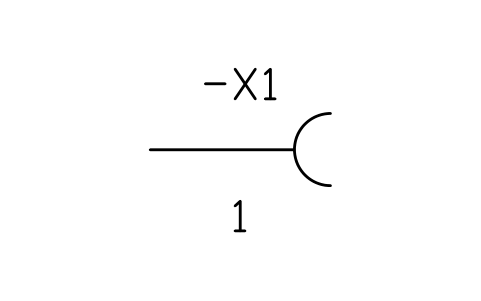

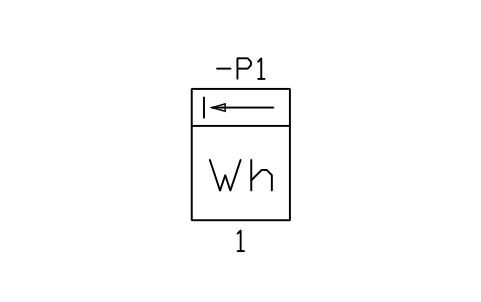

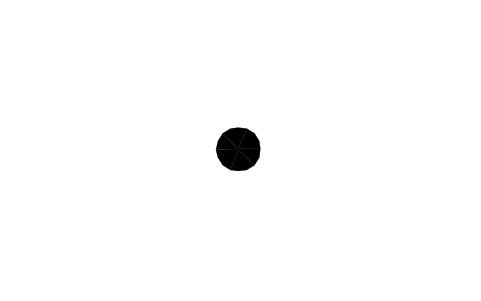

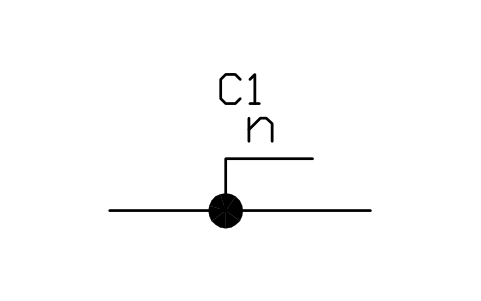

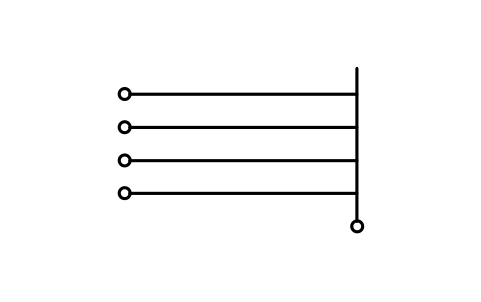

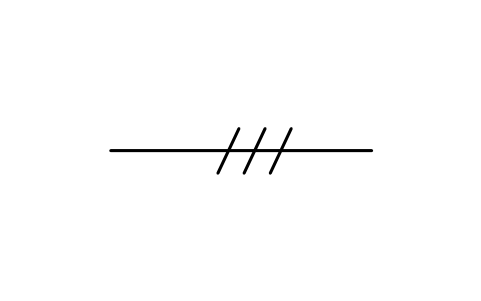

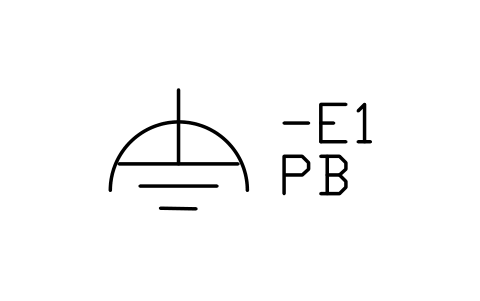

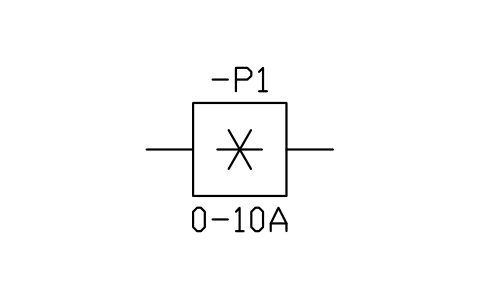

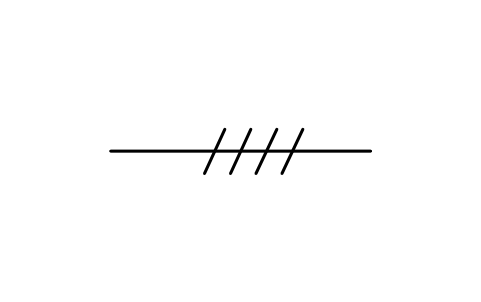

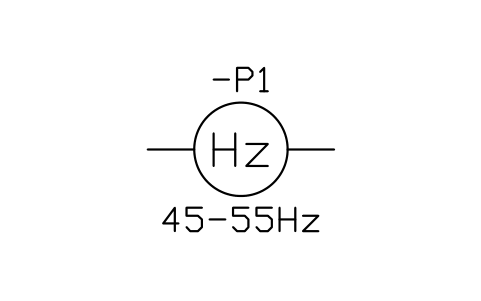

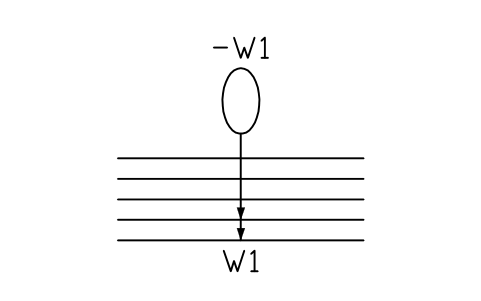

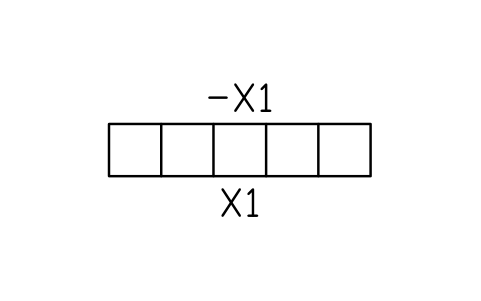

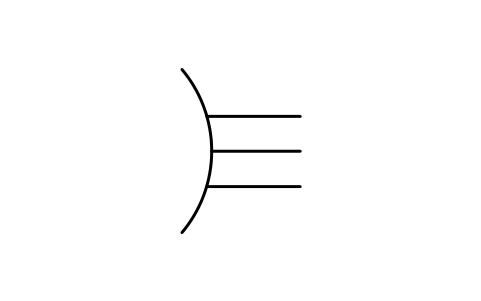

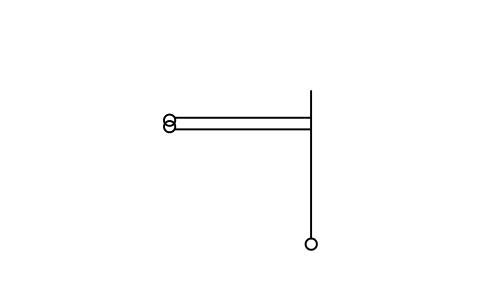

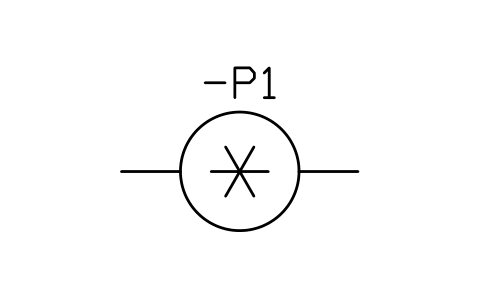

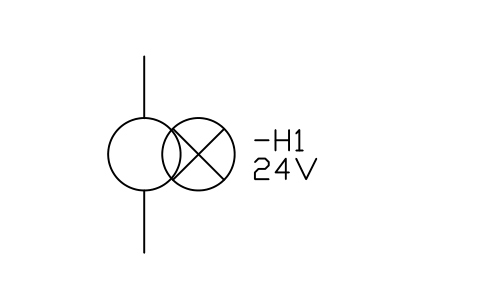

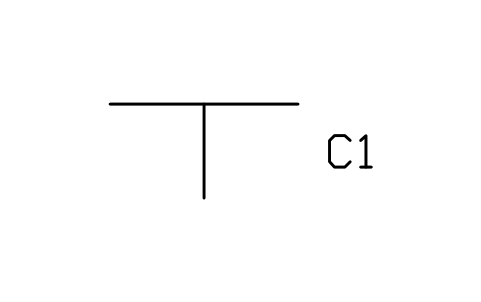

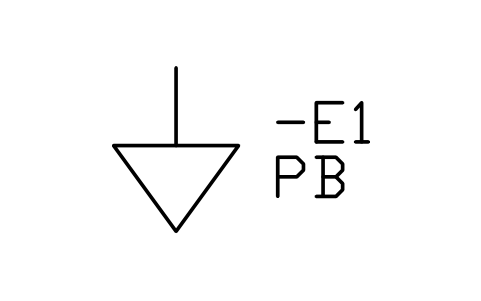

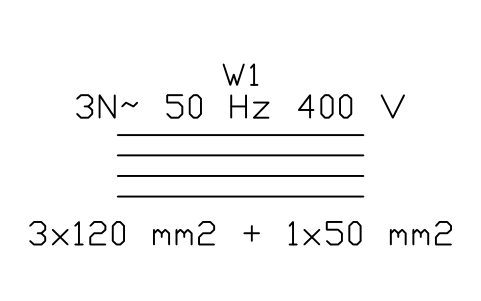

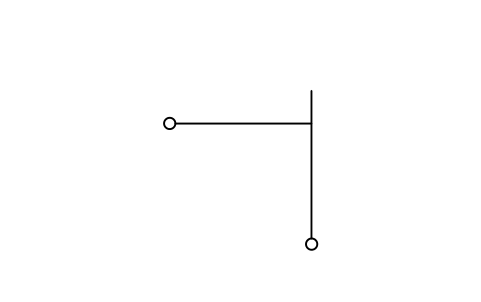

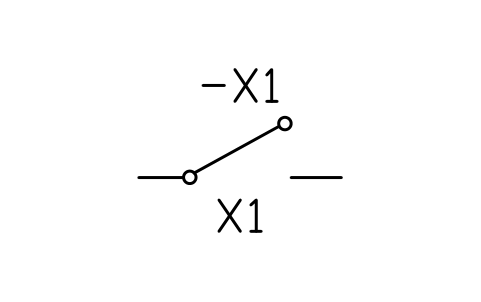

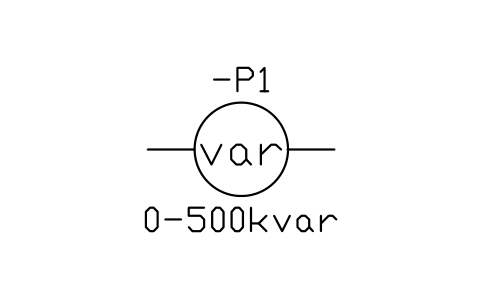

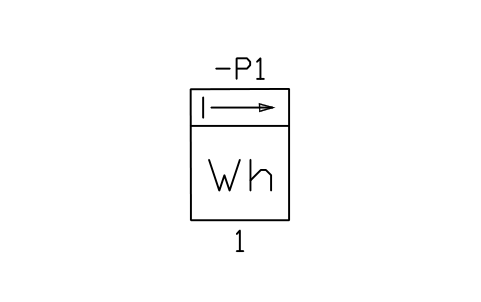

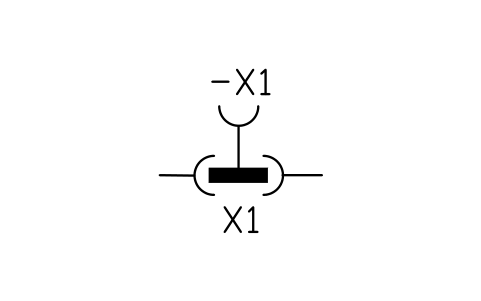

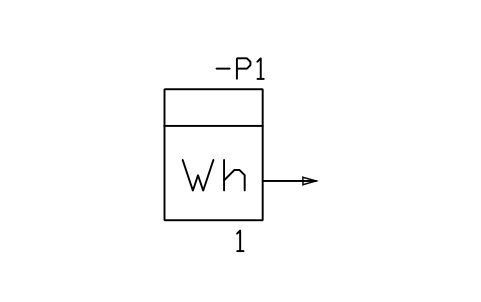

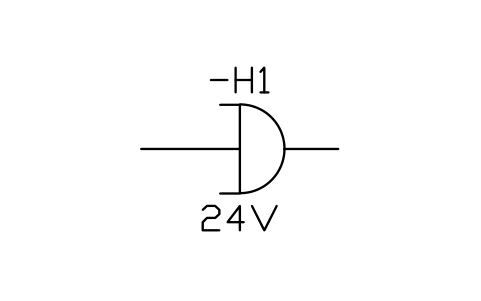

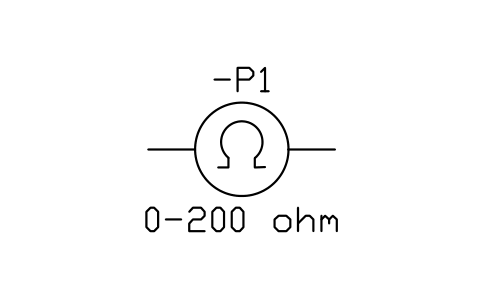

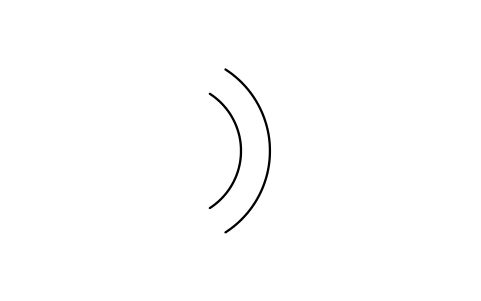

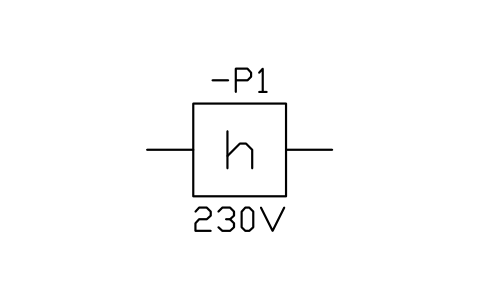

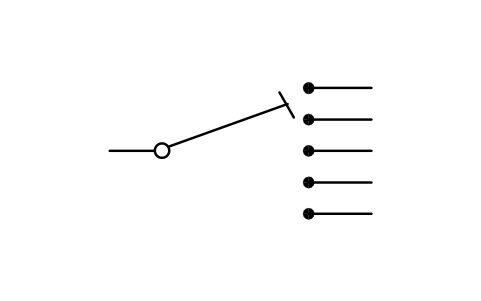

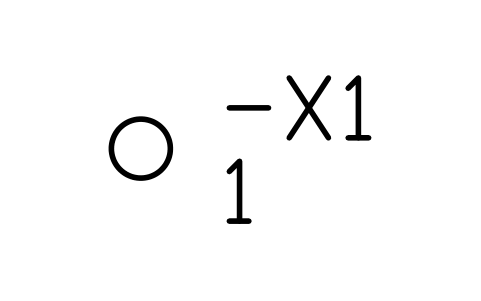

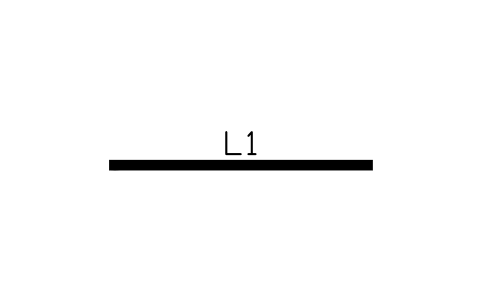

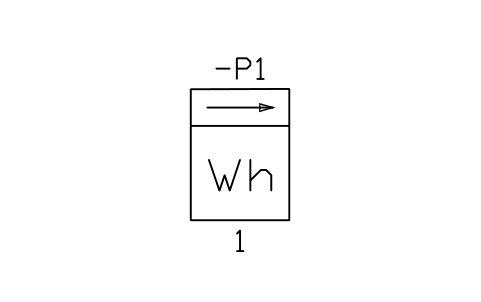

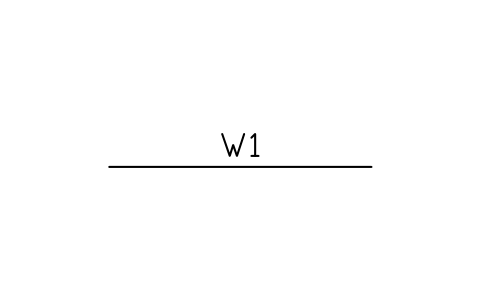

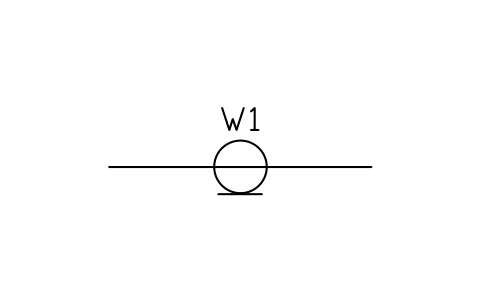

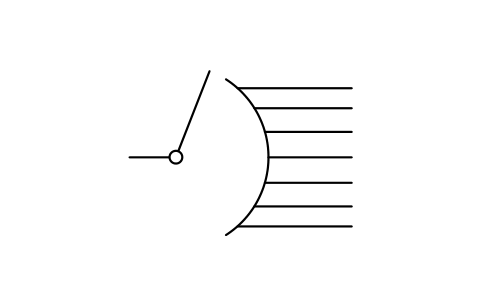

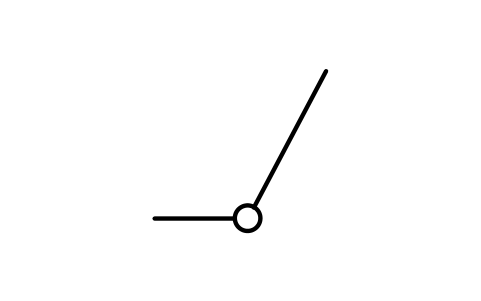

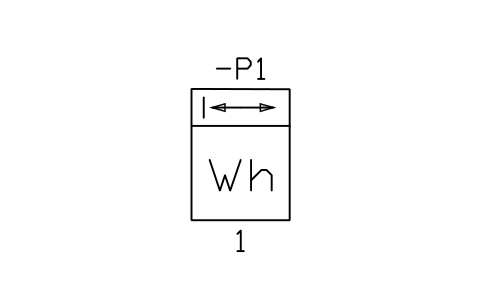

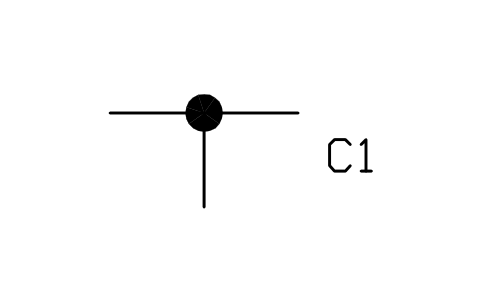

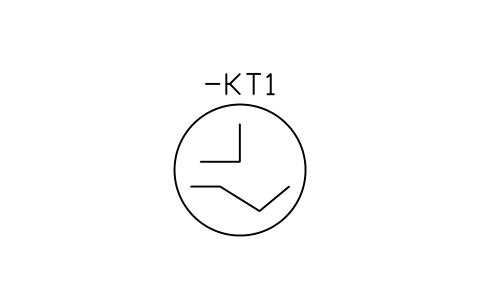

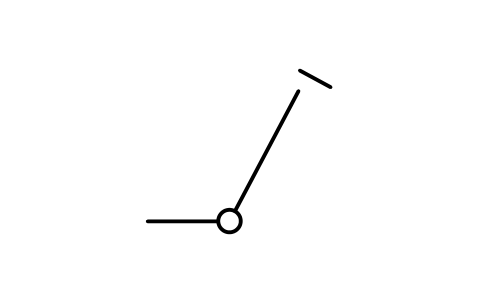

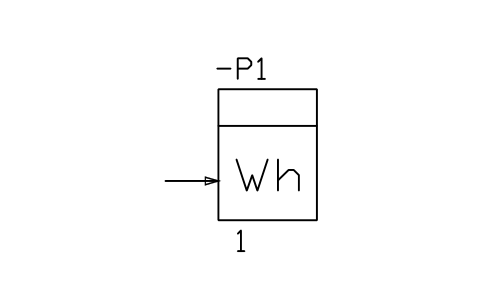

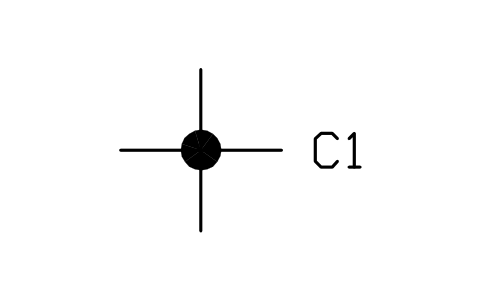

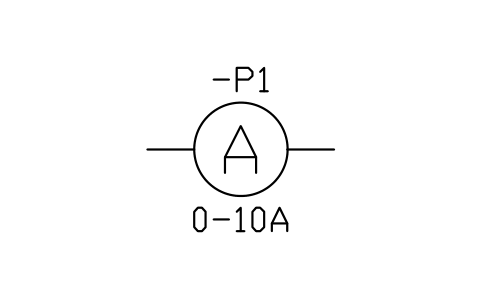

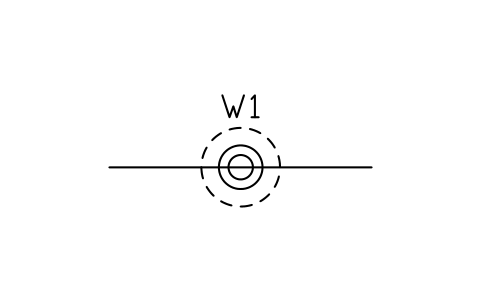

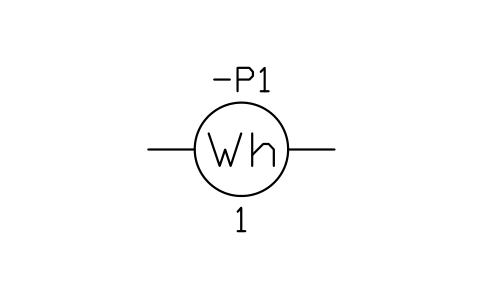

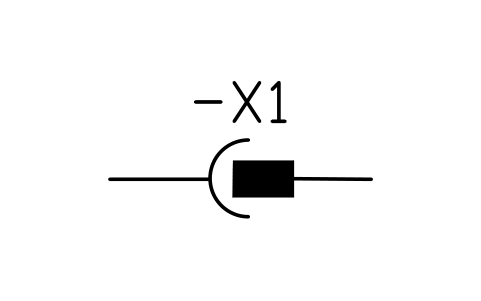

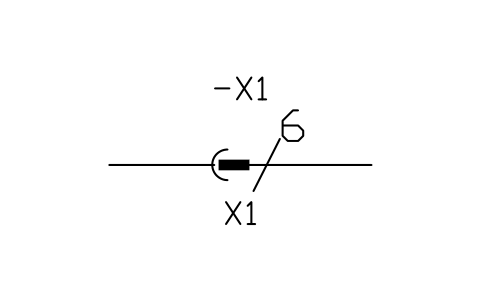

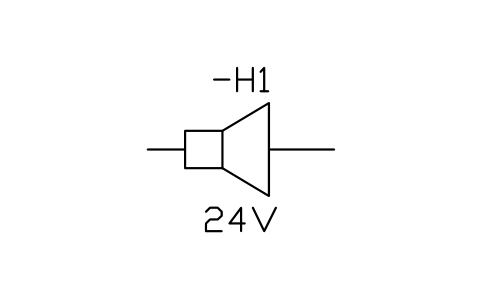

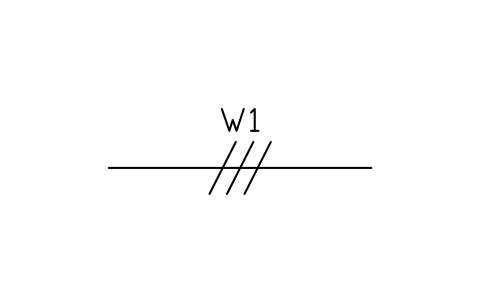

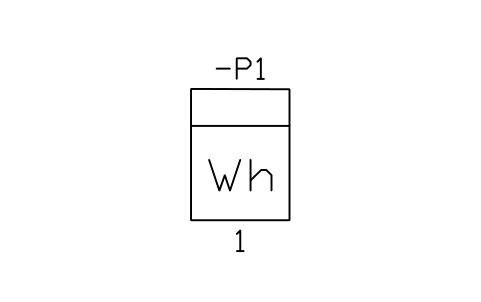

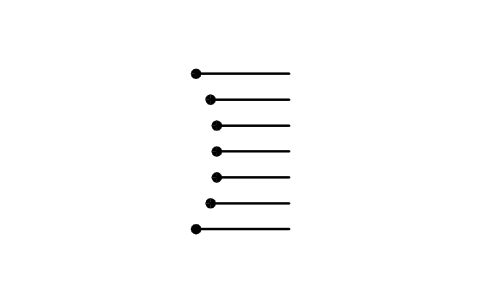

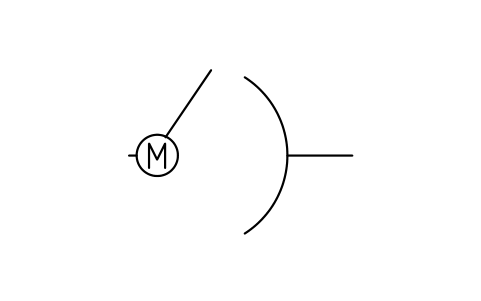

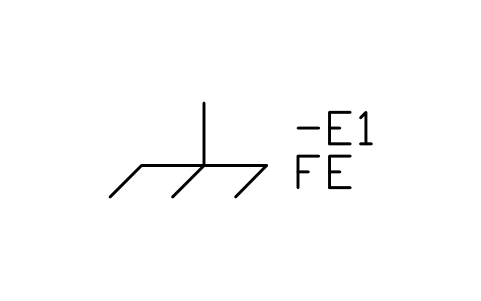

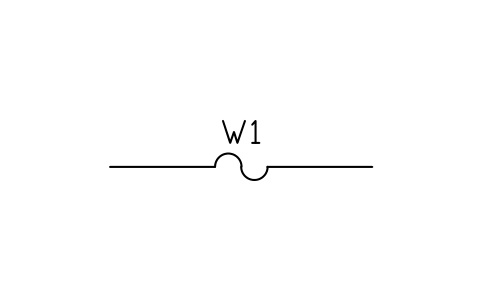

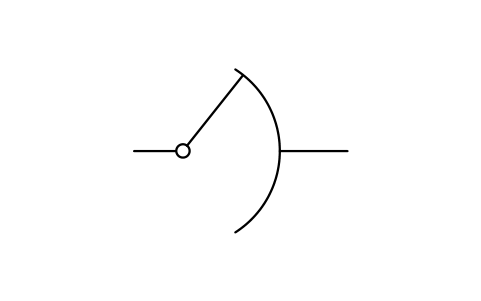

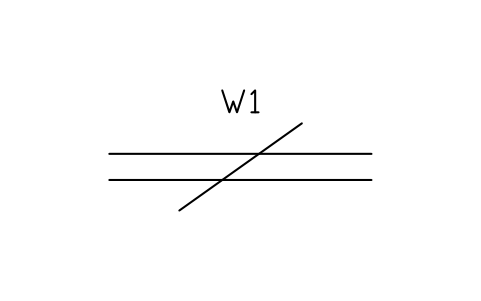

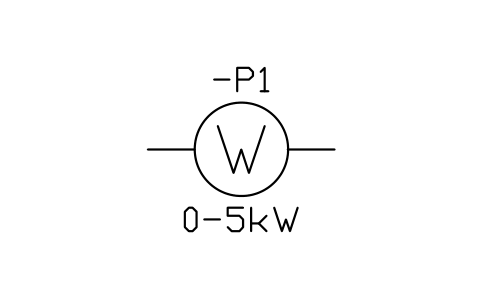

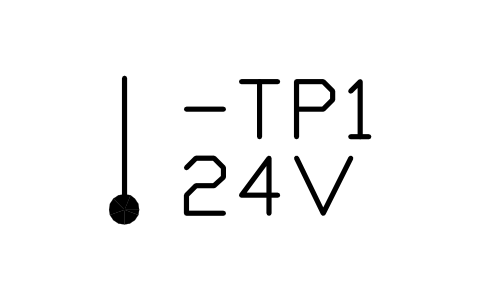

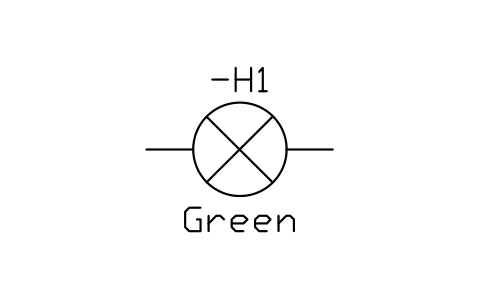

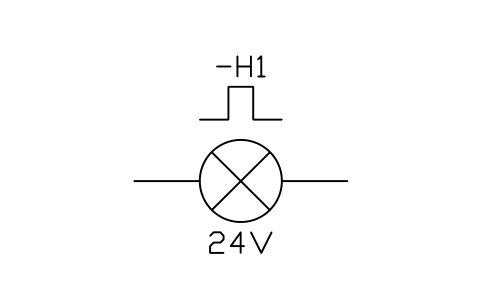

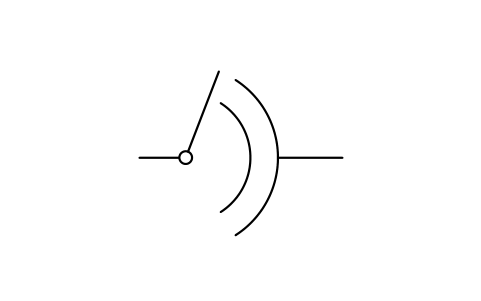

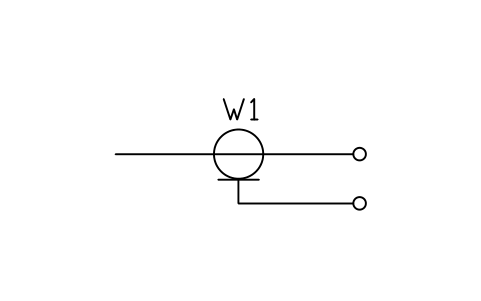

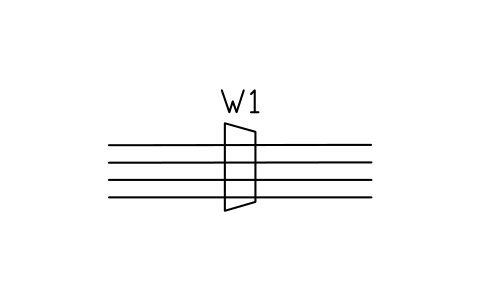

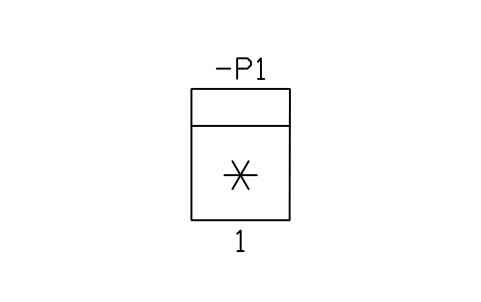

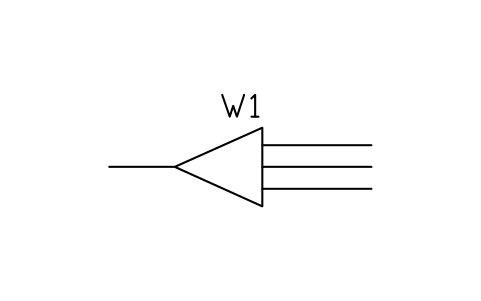

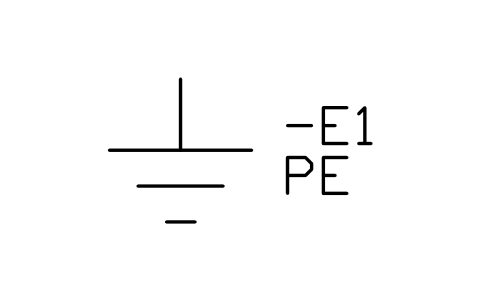

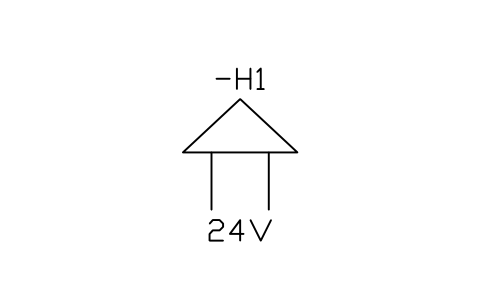

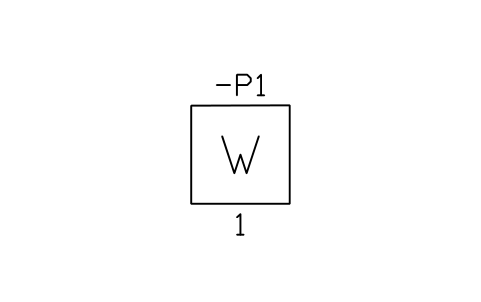

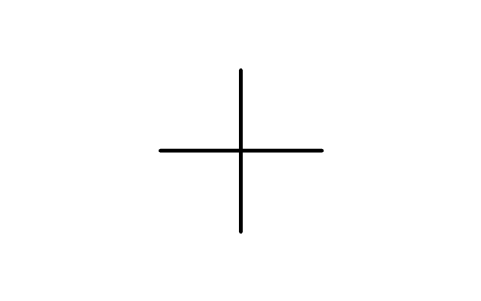

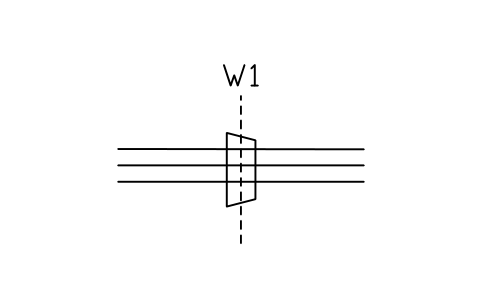

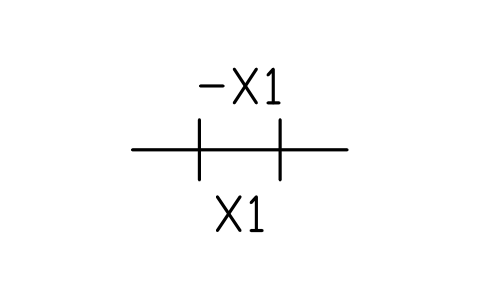

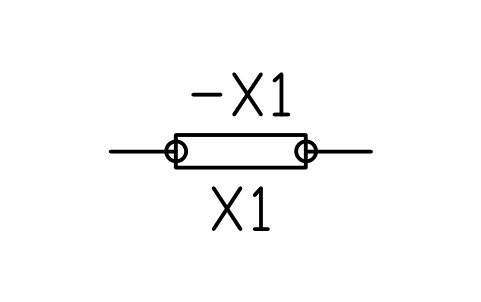

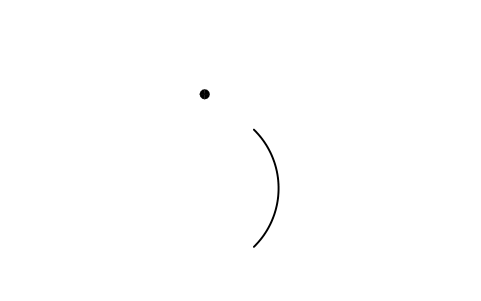

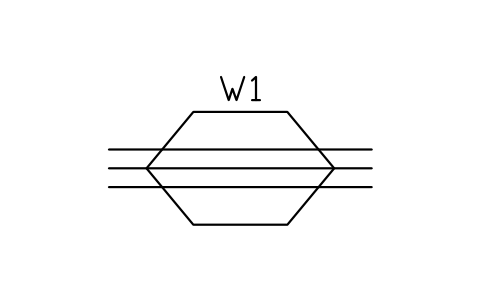

108 blocs : appareils de mesure et enregistreurs, voyants et avertisseurs, terre et jeux de barres, conducteurs, câbles et coaxiaux, bornes et points de jonction, prises mâles et femelles, extrémités et jonctions de câble, sélecteurs et commutateurs crossbar.

Version 1.2 · mise à jour le 25 octobre 2026 · Découvrez les nouveautés

Télécharger le ZIPAperçu dans le navigateur

Vous utilisez AutoCAD 2017 ou une version antérieure ? Télécharger le format 2010

Libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Le ZIP contient un simple fichier DWG au format AutoCAD 2018 et un README ; aucun complément nécessaire. Fournis en l'état, sans garantie.

Dessins d'exemple réalisés avec cette bibliothèque

Bibliothèques de symboles associées

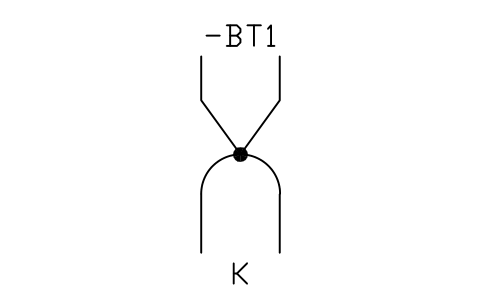

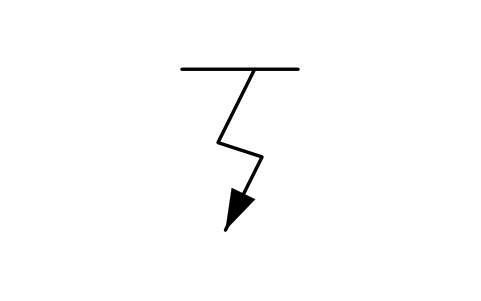

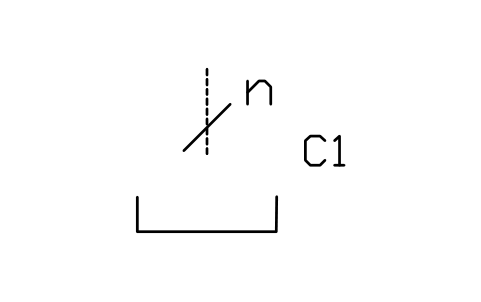

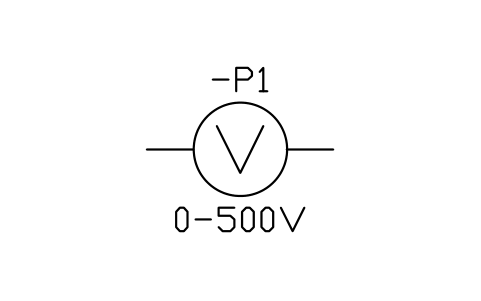

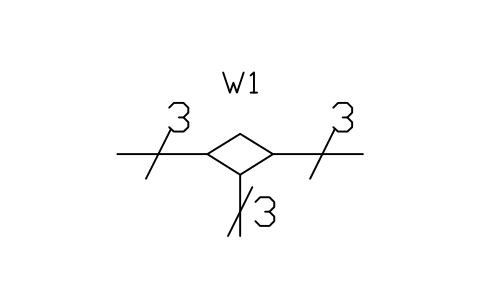

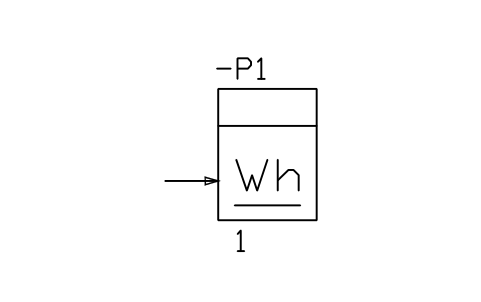

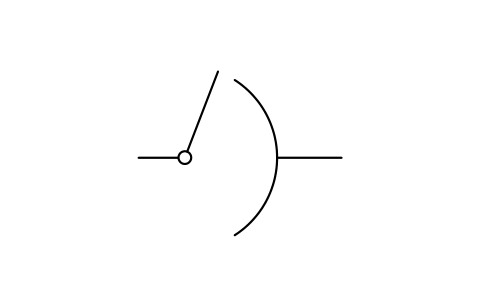

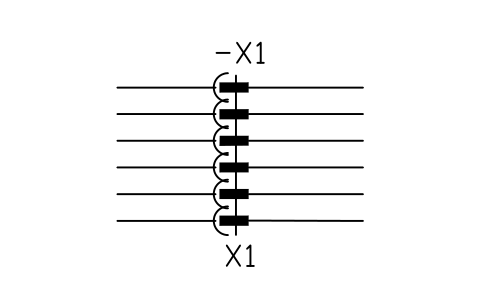

Les 108 symboles

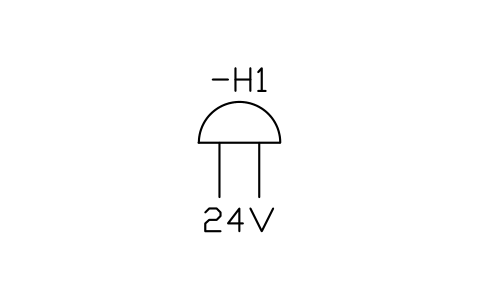

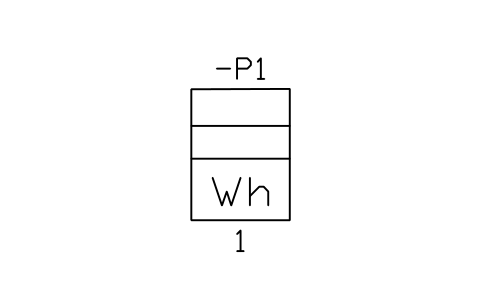

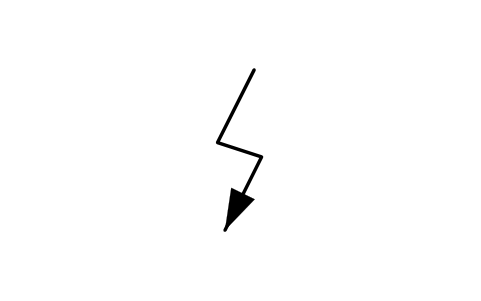

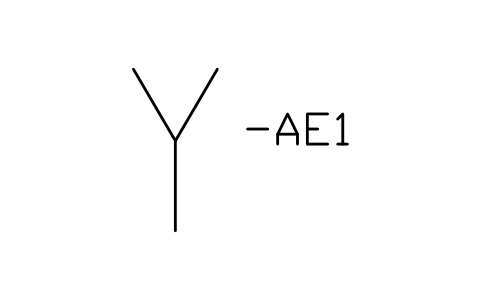

108 symboles sur 108

Il vous manque un symbole ? Dites-nous lequel.

Des attributs pour les nomenclatures

Chaque bloc a un attribut TAG visible et le paramètre principal à côté du symbole : la résistance d'une résistance, le courant nominal d'un disjoncteur, le type d'un transistor, la puissance nominale d'un moteur. Les autres paramètres (tension, tolérance, pouvoir de coupure, vitesse, fréquence, numéros de contact, etc.) sont des attributs qui n'apparaissent pas sur la feuille.

Presque tous les blocs ont aussi MANUFACTURER et PART_NO, et chaque bloc a un attribut DESC qui contient le nom du symbole. Remplissez-les avec l'éditeur d'attributs, ou exportez-les de nombreux dessins vers Excel pour une nomenclature et réécrivez les modifications avec BlockSync. De nombreux symboles portent aussi le numéro d'entrée de la CEI 60617 (STD_CLAUSE, par exemple 07-13-06) et le numéro de la base de données de la norme (STD_REF, par exemple S00288) comme attributs invisibles : vous retrouvez ainsi un symbole dans la norme et pouvez le faire figurer dans un tableau.

Comment utiliser la bibliothèque

  1. Décompressez le fichier et ouvrez le DWG. Copiez les symboles voulus dans votre dessin, ou glissez les blocs depuis le DesignCenter (ADCENTER).
  2. Insérez un bloc et accrochez-vous à la grille de 5 mm. Le point d'insertion est la borne 1 : le symbole tombe donc exactement sur l'extrémité du fil.
  3. Saisissez le repère, puis double-cliquez sur le bloc (ou lancez EATTEDIT) pour entrer la valeur nominale, le type et la référence.
  4. Pour compter les symboles ou lister les attributs de nombreux dessins, exportez les blocs vers Excel avec BlockSync et réécrivez les valeurs corrigées.

Ce qui change à chaque version

Version 1.2 · 25 octobre 2026
Version 1.1 · 21 octobre 2026

Le symbole du variateur suit désormais le dessin de la CEI 60617 : le trait de l'interrupteur traverse le triangle.

Nouveaux symboles (1)

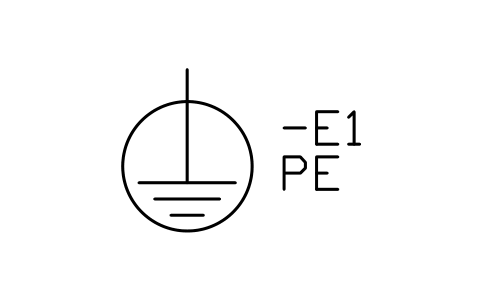

Mise à la terre de protection
