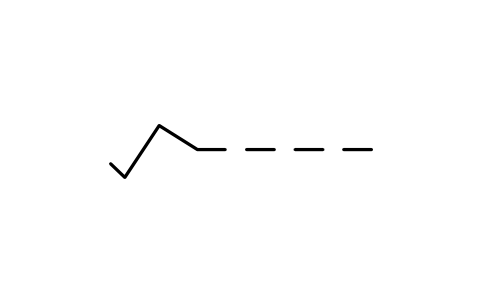

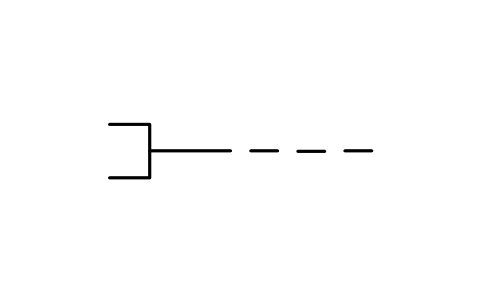

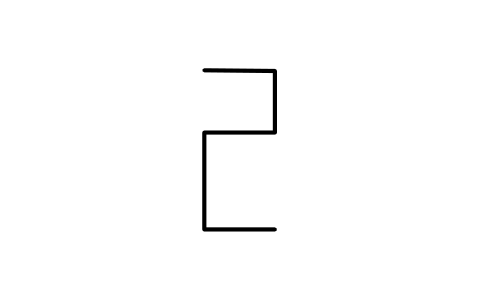

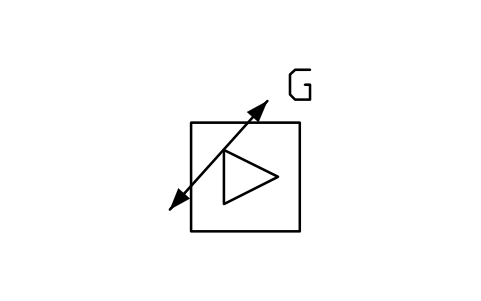

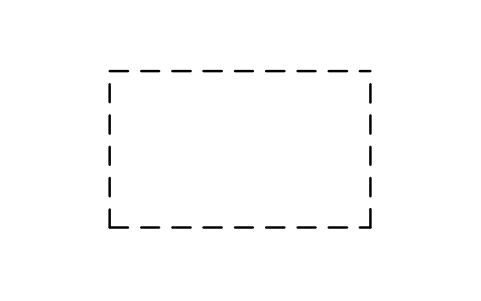

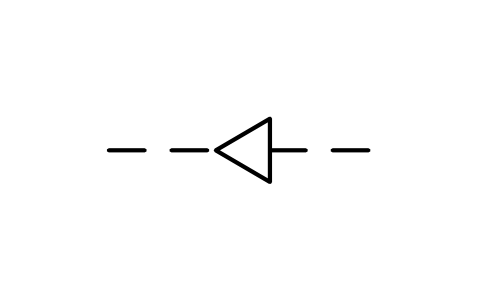

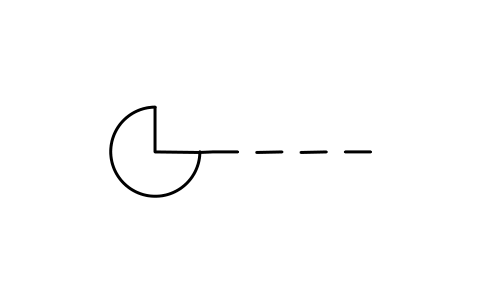

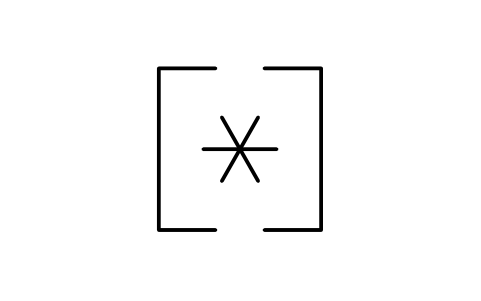

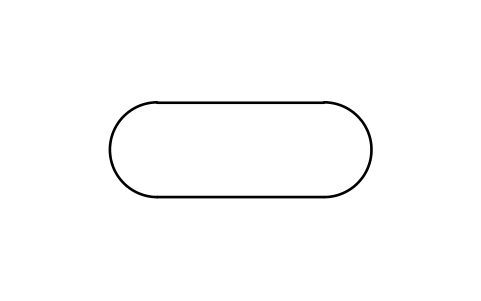

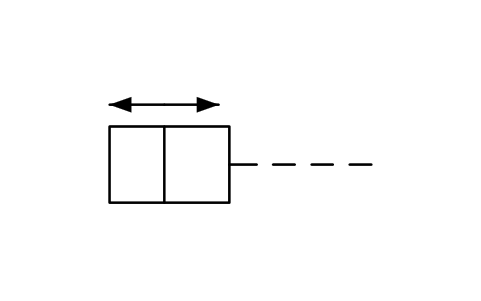

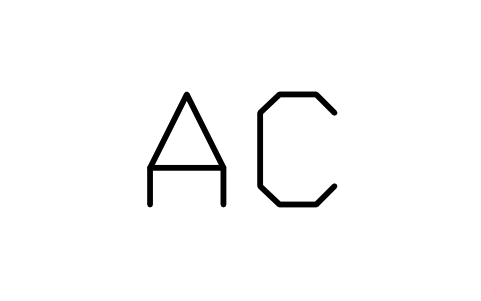

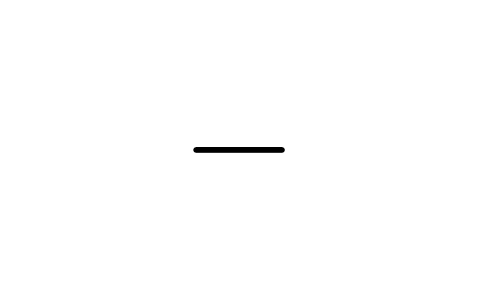

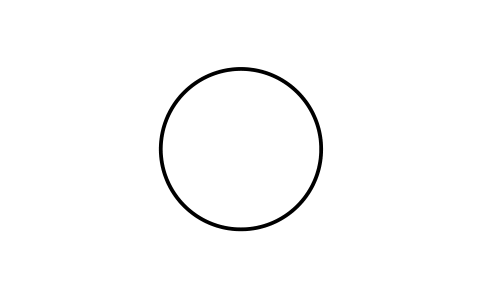

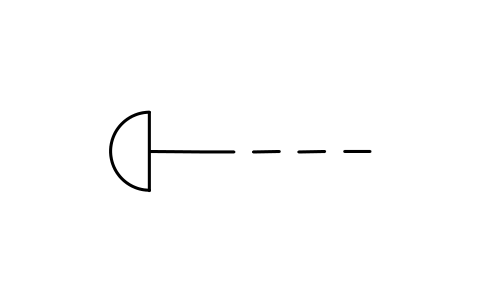

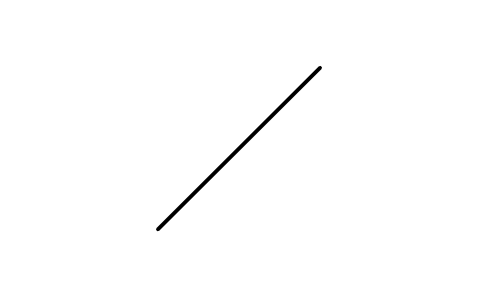

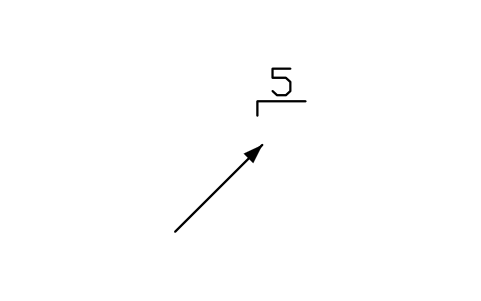

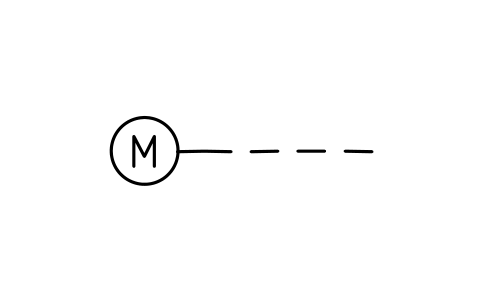

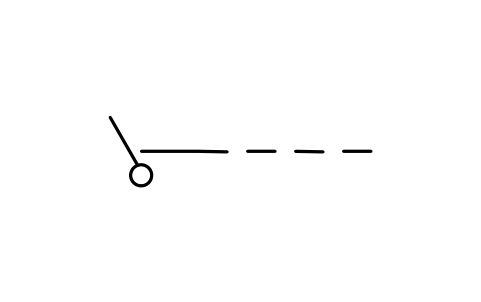

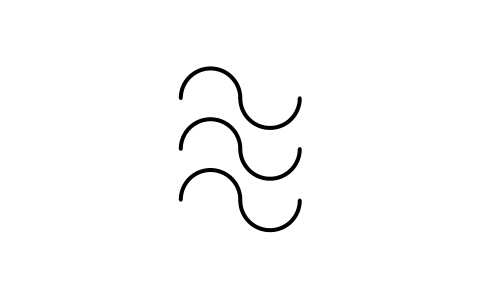

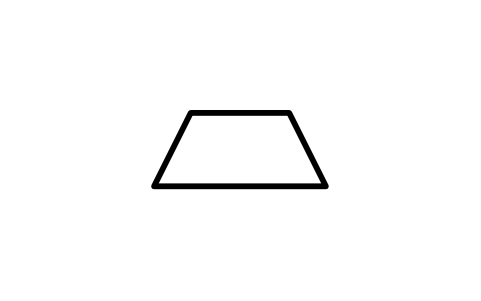

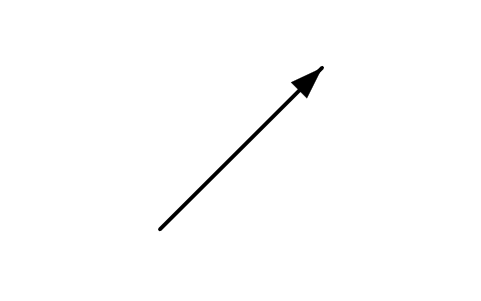

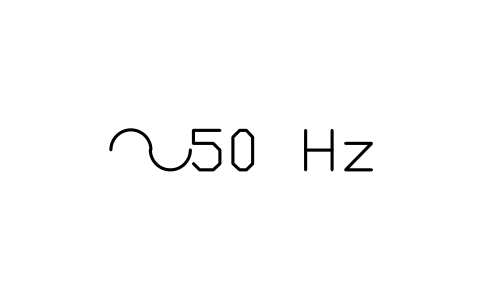

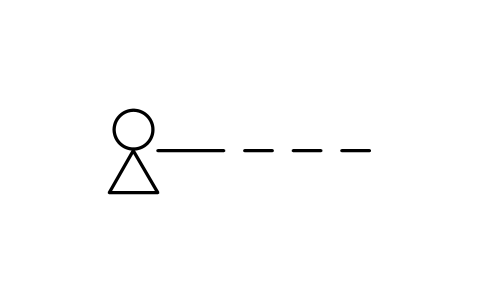

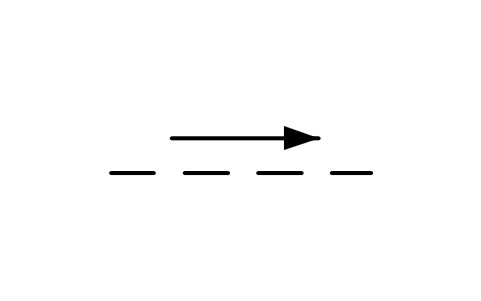

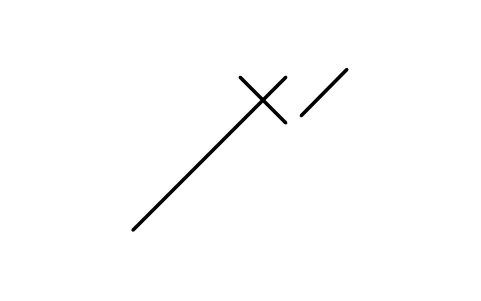

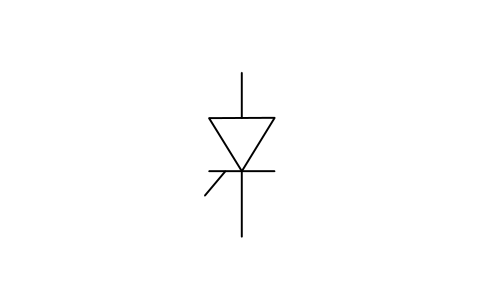

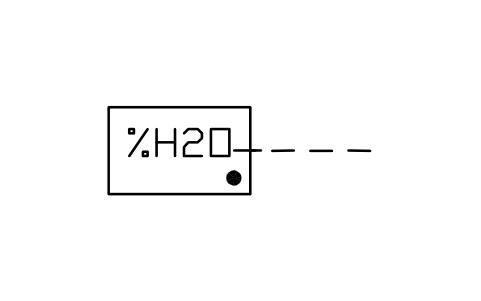

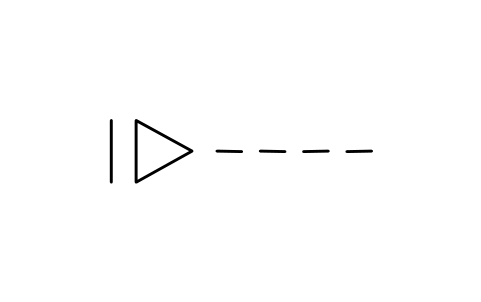

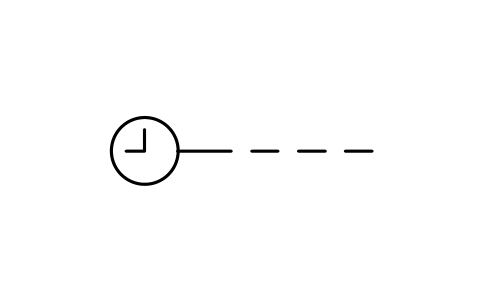

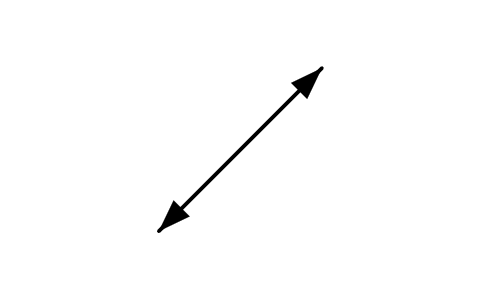

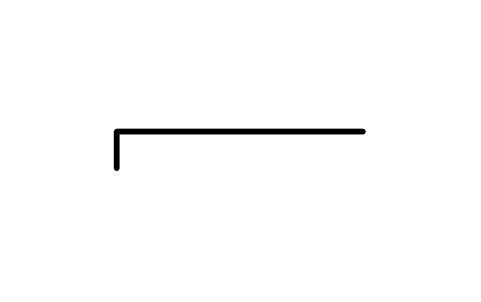

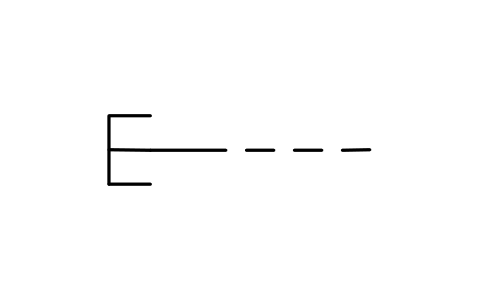

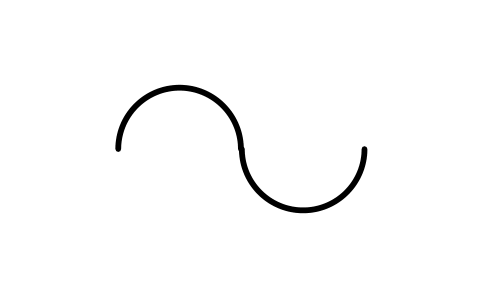

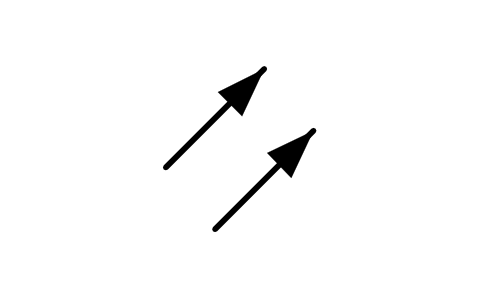

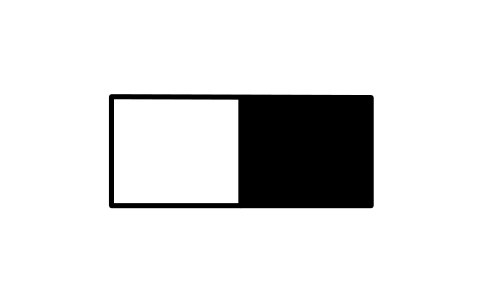

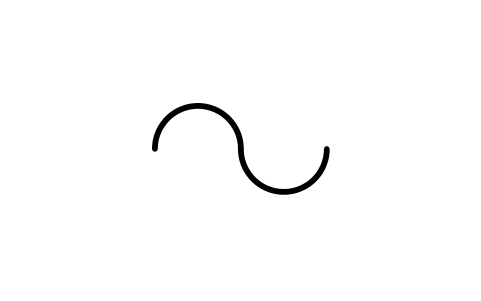

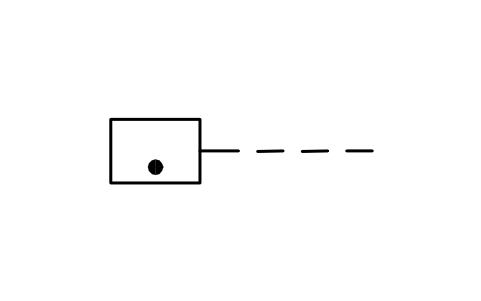

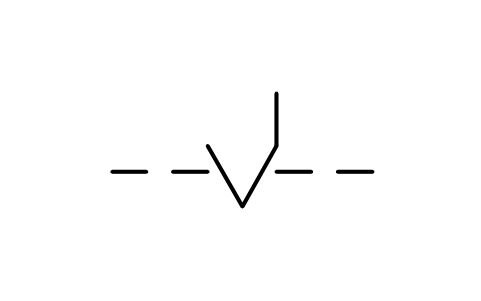

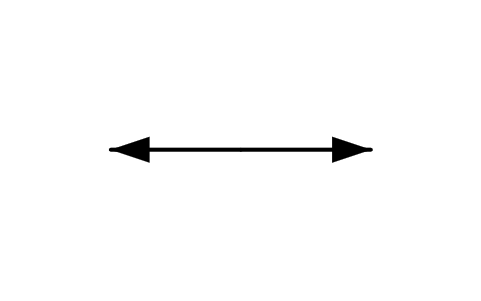

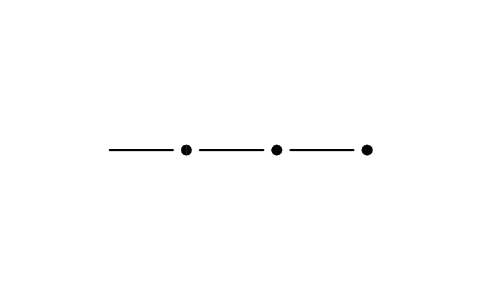

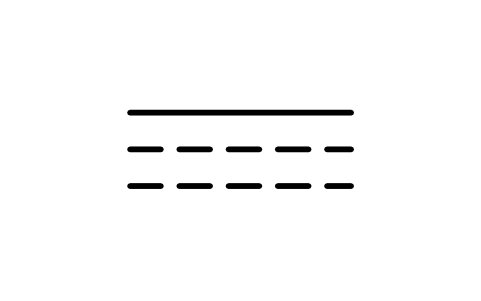

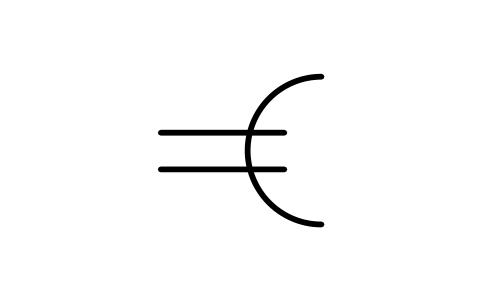

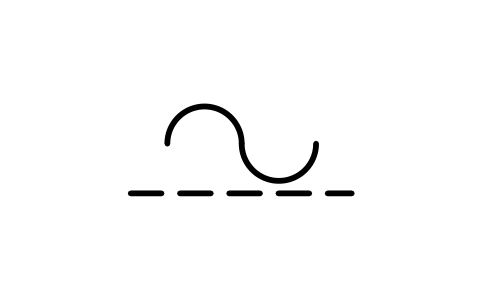

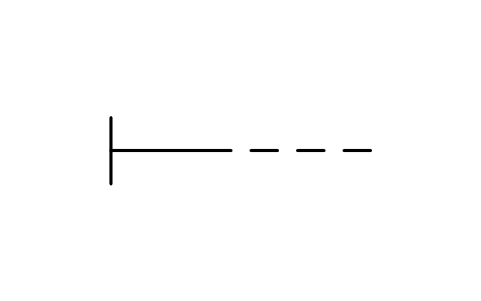

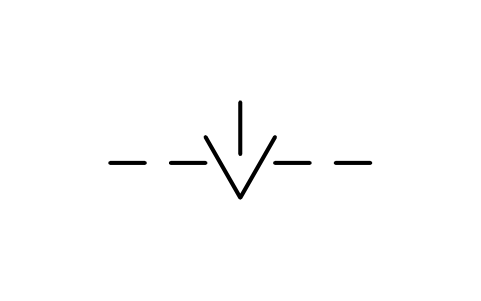

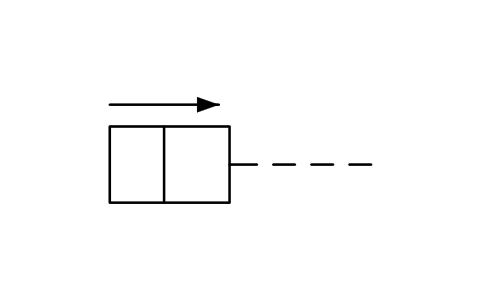

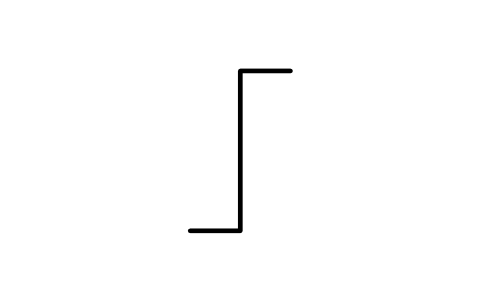

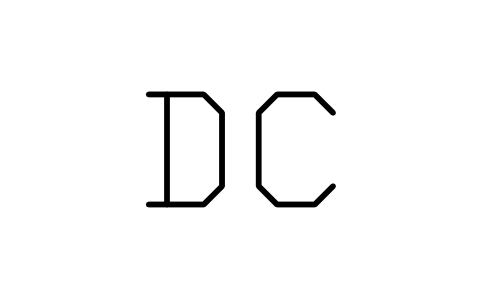

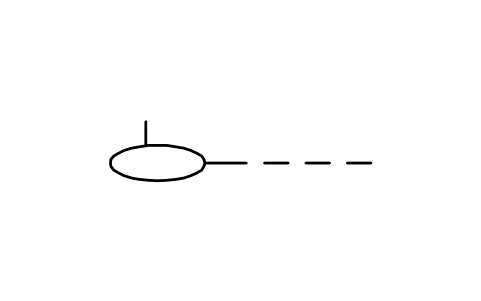

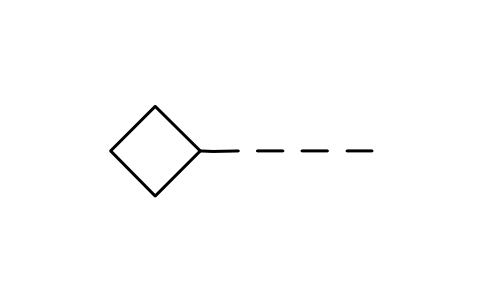

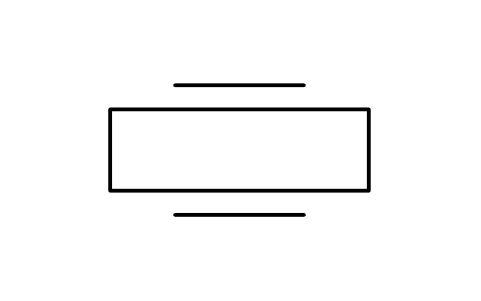

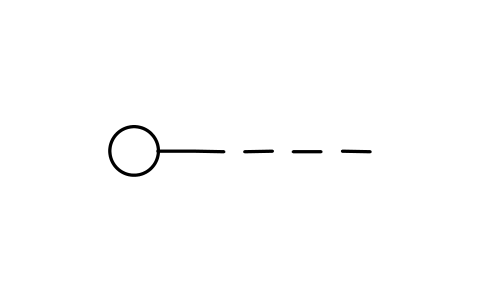

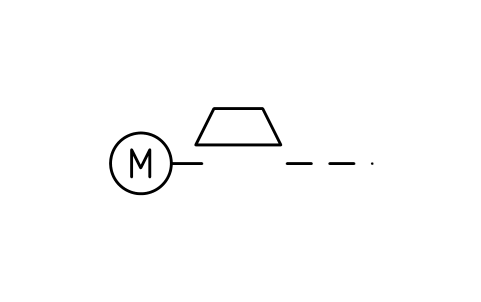

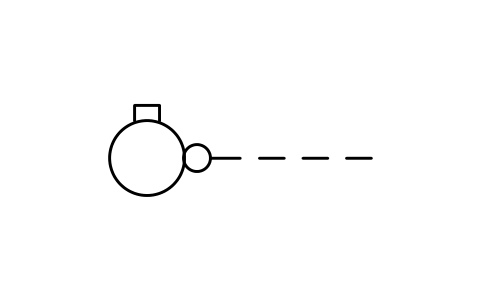

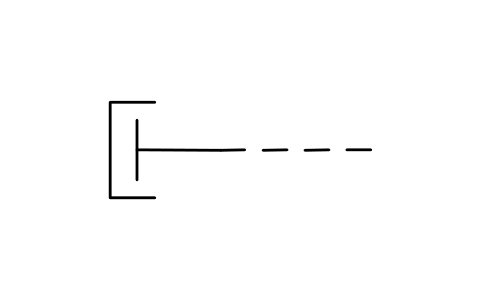

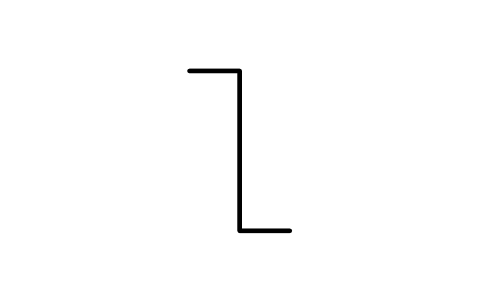

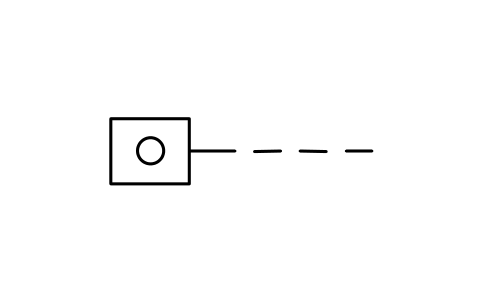

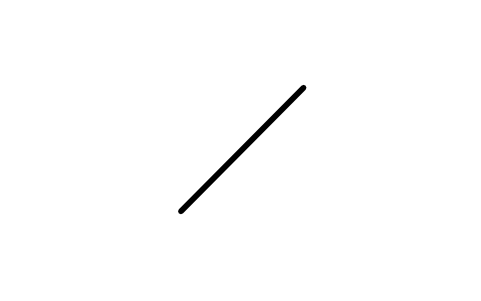

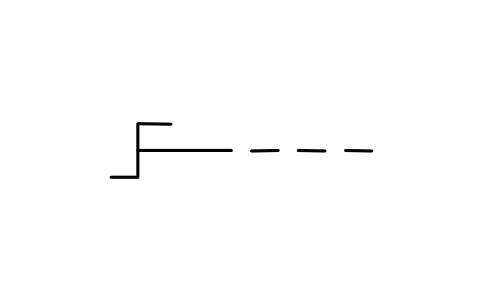

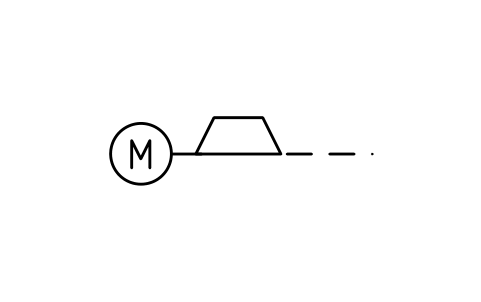

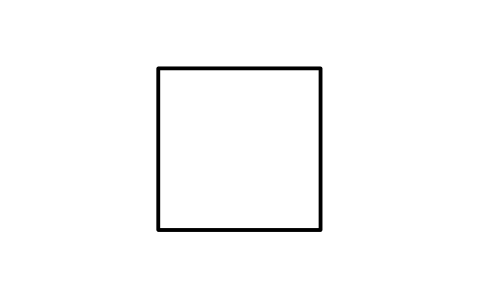

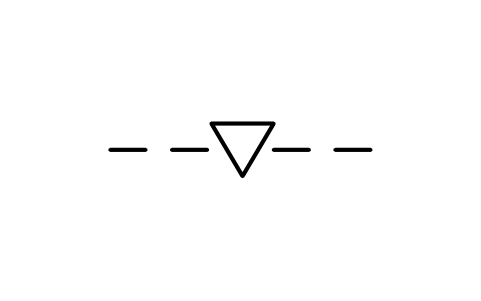

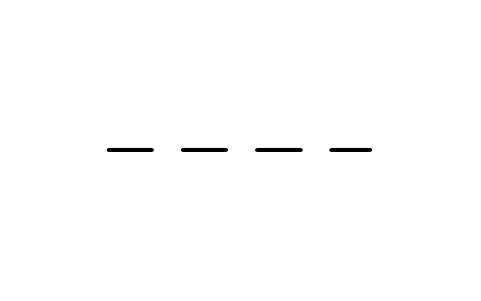

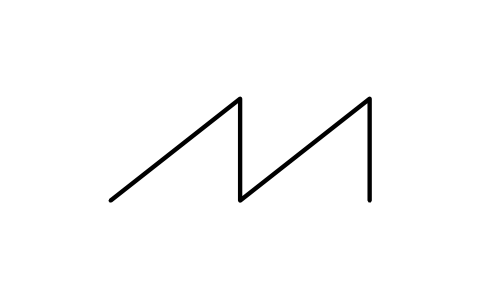

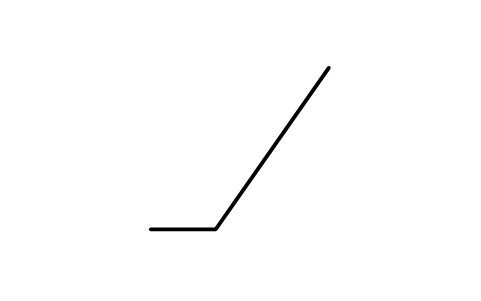

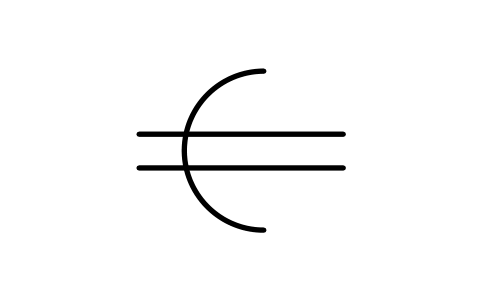

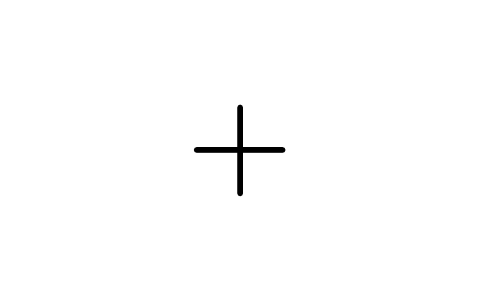

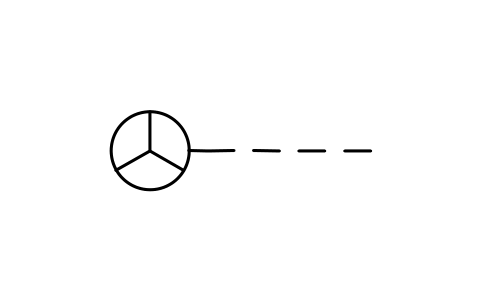

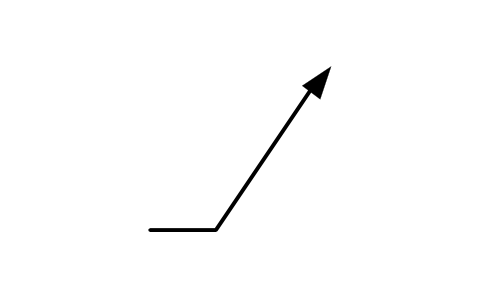

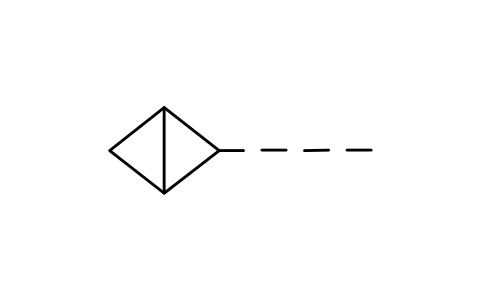

Éléments de symboles, liaisons mécaniques et organes de commande

Des attributs pour les nomenclatures

Chaque bloc a un attribut TAG visible et le paramètre principal à côté du symbole : la résistance d'une résistance, le courant nominal d'un disjoncteur, le type d'un transistor, la puissance nominale d'un moteur. Les autres paramètres (tension, tolérance, pouvoir de coupure, vitesse, fréquence, numéros de contact, etc.) sont des attributs qui n'apparaissent pas sur la feuille.

Presque tous les blocs ont aussi MANUFACTURER et PART_NO, et chaque bloc a un attribut DESC qui contient le nom du symbole. Remplissez-les avec l'éditeur d'attributs, ou exportez-les de nombreux dessins vers Excel pour une nomenclature et réécrivez les modifications avec BlockSync. De nombreux symboles portent aussi le numéro d'entrée de la CEI 60617 (STD_CLAUSE, par exemple 07-13-06) et le numéro de la base de données de la norme (STD_REF, par exemple S00288) comme attributs invisibles : vous retrouvez ainsi un symbole dans la norme et pouvez le faire figurer dans un tableau.

Comment utiliser la bibliothèque

1. Décompressez le fichier et ouvrez le DWG. Copiez les symboles voulus dans votre dessin, ou glissez les blocs depuis le DesignCenter (ADCENTER).
2. Insérez un bloc et accrochez-vous à la grille de 5 mm. Le point d'insertion est la borne 1 : le symbole tombe donc exactement sur l'extrémité du fil.
3. Saisissez le repère, puis double-cliquez sur le bloc (ou lancez EATTEDIT) pour entrer la valeur nominale, le type et la référence.
4. Pour compter les symboles ou lister les attributs de nombreux dessins, exportez les blocs vers Excel avec BlockSync et réécrivez les valeurs corrigées.
