Blocs d'implantation d'événements, de mariages et de salles gratuits pour AutoCAD (DWG) : tables, chaises, scène, tentes

À propos des dimensions

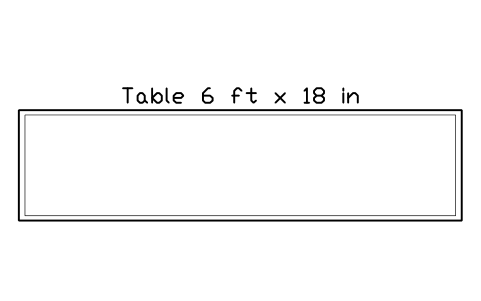

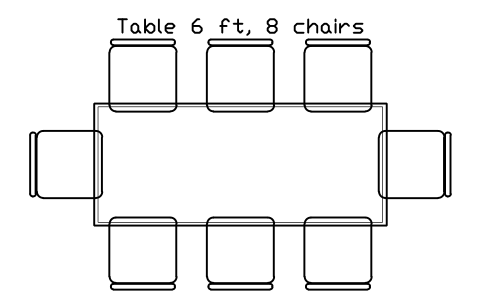

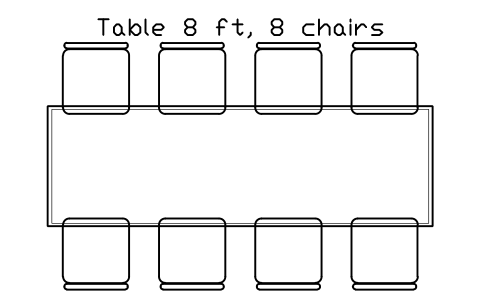

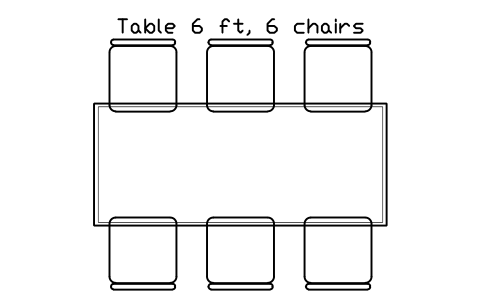

Le mobilier d'événement et de location n'est pas normalisé : les blocs reprennent les tailles que les loueurs annoncent couramment, soit des tables rondes de 1200 à 1800 mm pour 6 à 12 convives, des tables de banquet de 6 et 8 pieds, des chaises d'environ 450 mm, 600 mm par place le long d'une table et 500 mm par place dans une rangée. Vérifiez les dimensions de votre fournisseur et les largeurs de dégagement exigées par la réglementation locale.

Les blocs sont nos propres dessins, pas des copies d'un catalogue, et la bibliothèque n'est pas certifiée. Ils servent à étudier l'implantation, pas à prouver qu'elle respecte les règles de sécurité incendie, d'accessibilité ou de capacité. Prenez les largeurs de dégagement, le nombre de sorties et les jauges dans la réglementation applicable à votre lieu.

Questions fréquentes

Quels éléments sont inclus ?

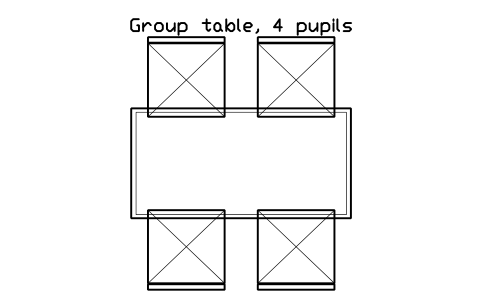

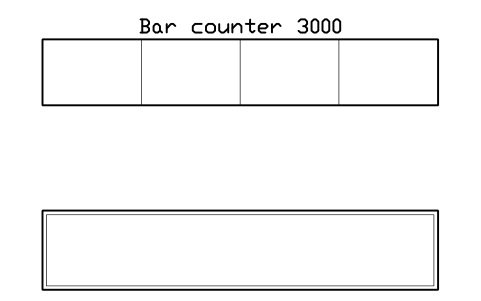

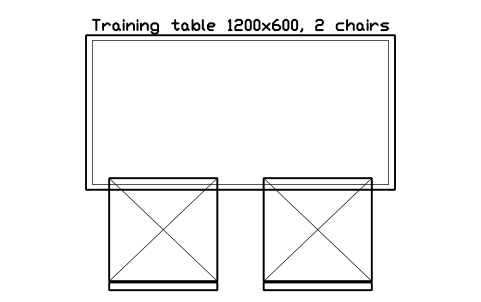

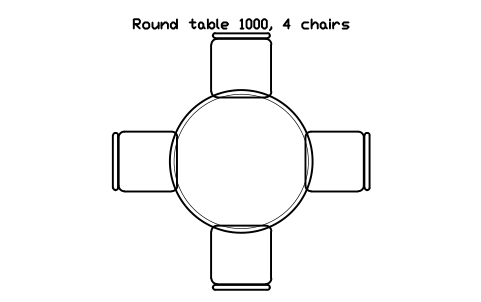

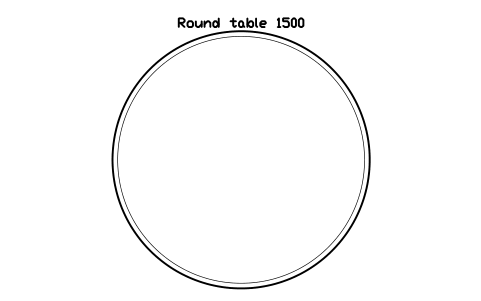

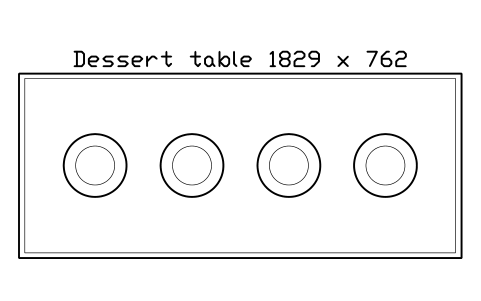

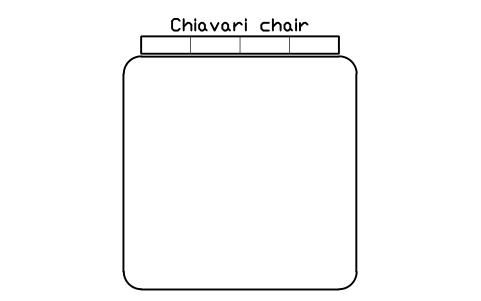

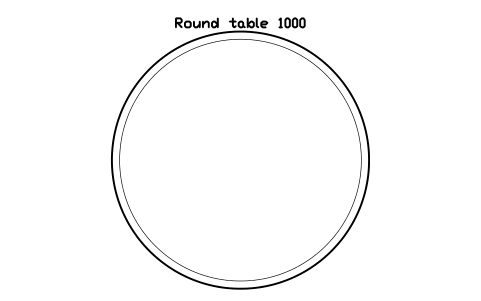

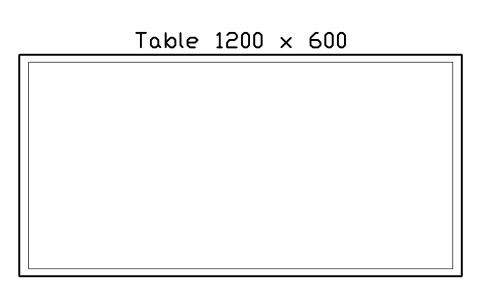

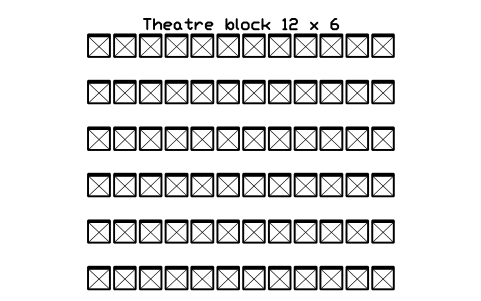

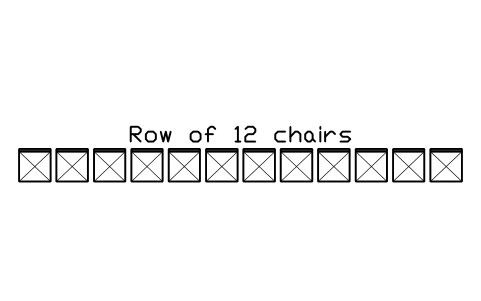

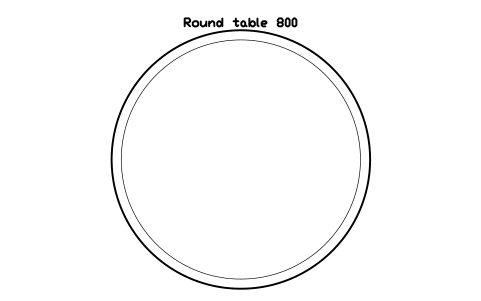

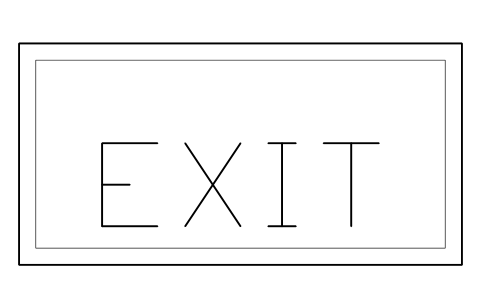

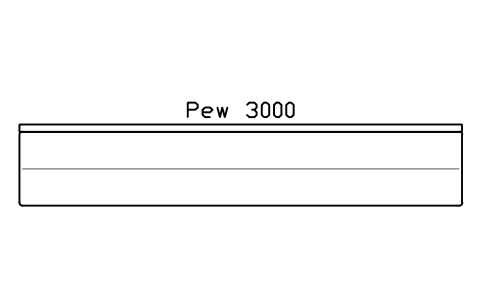

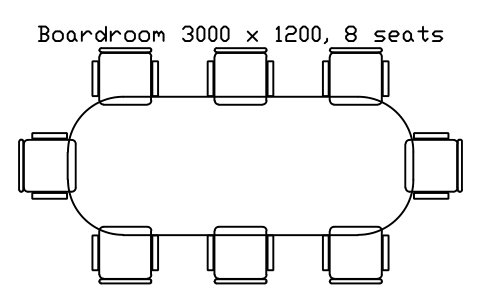

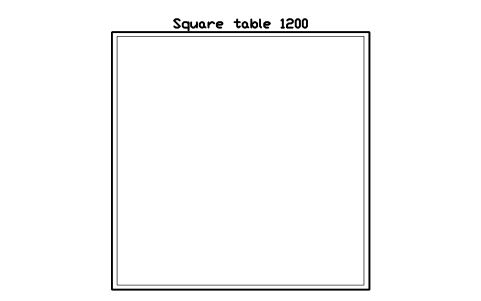

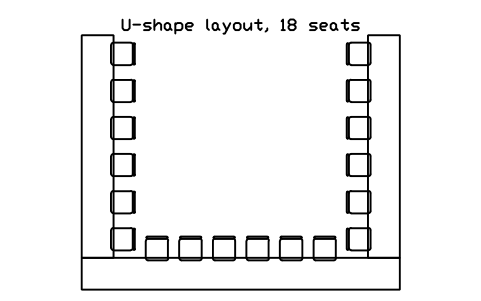

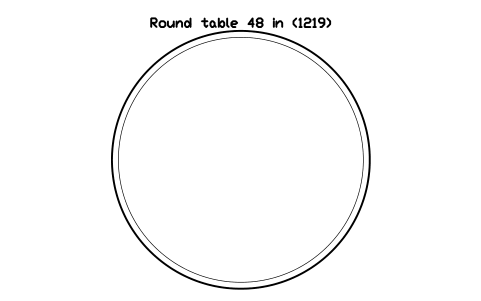

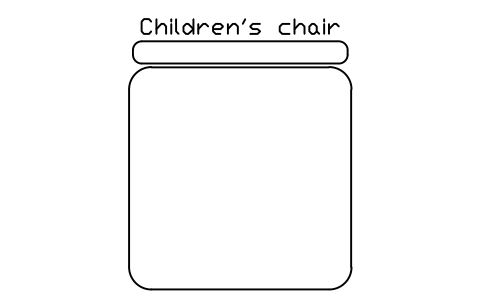

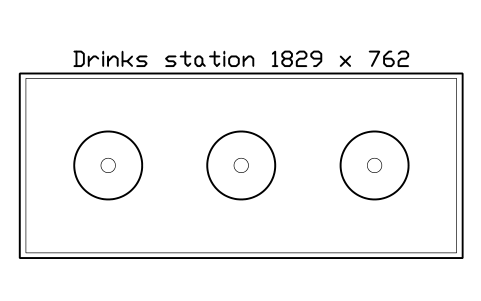

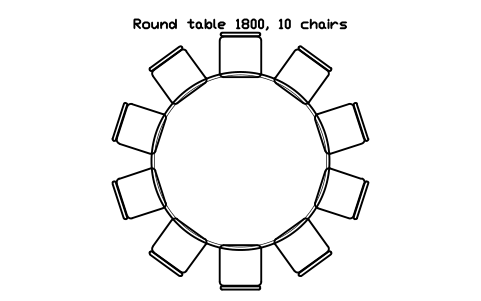

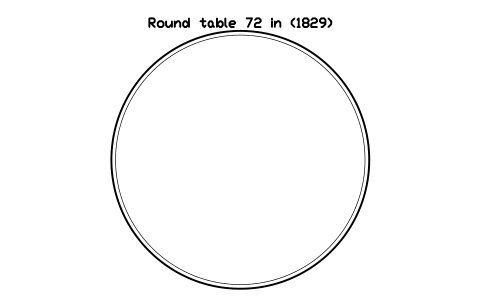

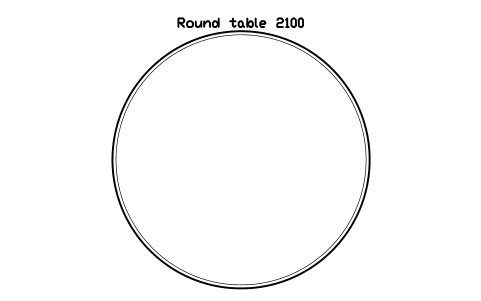

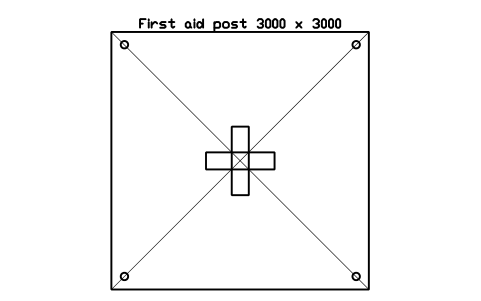

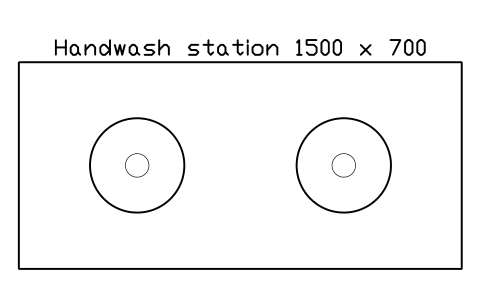

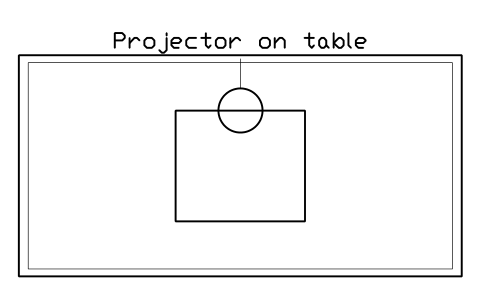

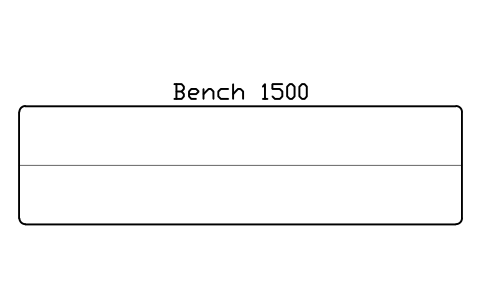

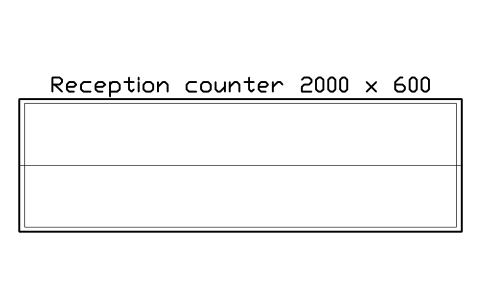

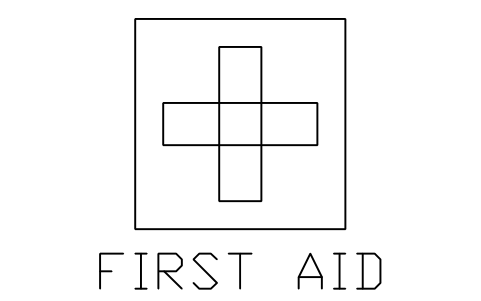

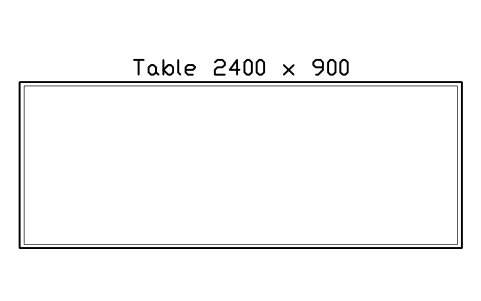

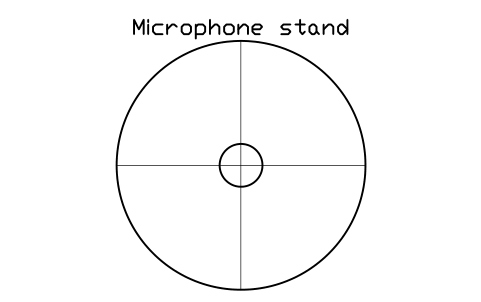

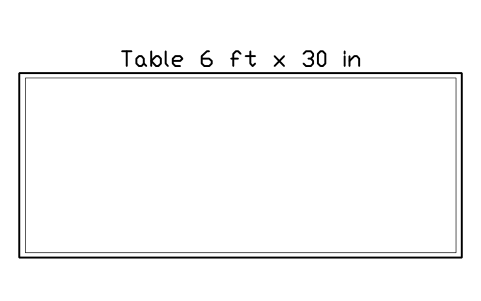

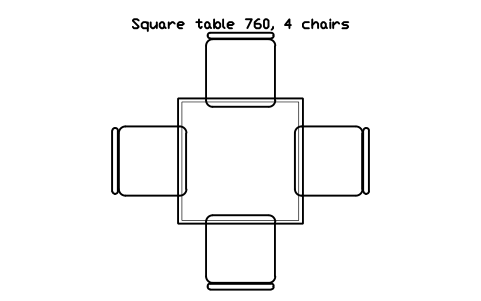

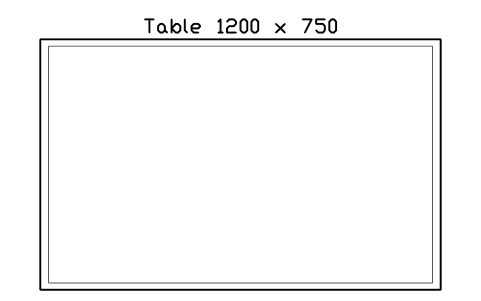

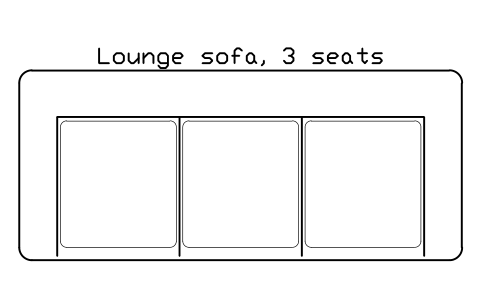

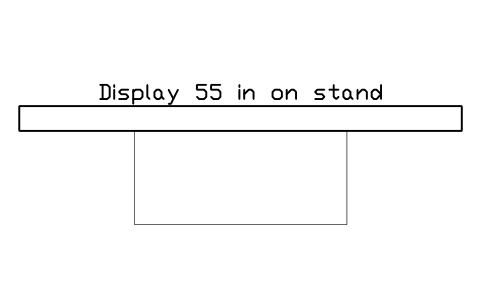

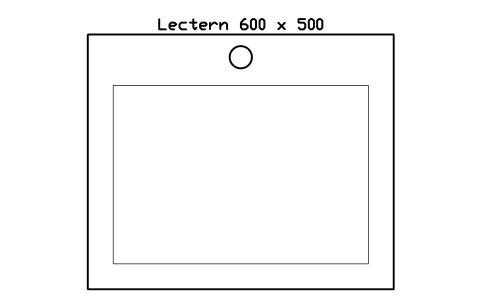

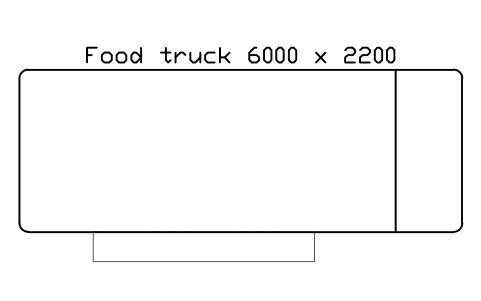

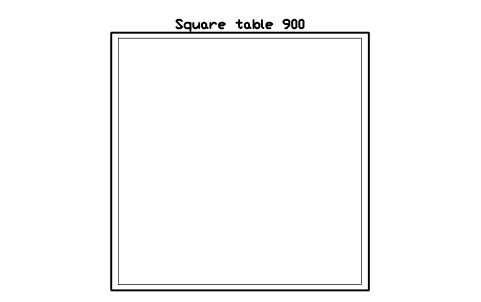

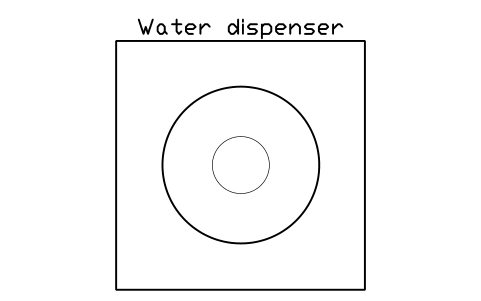

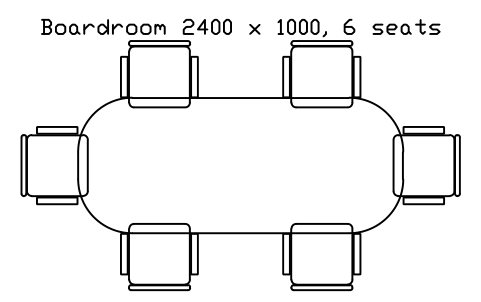

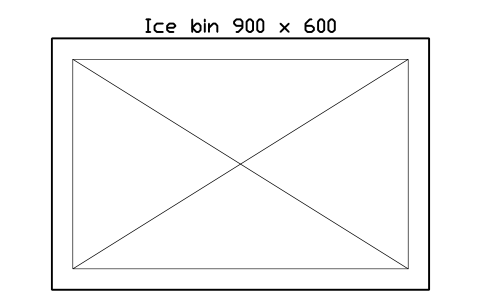

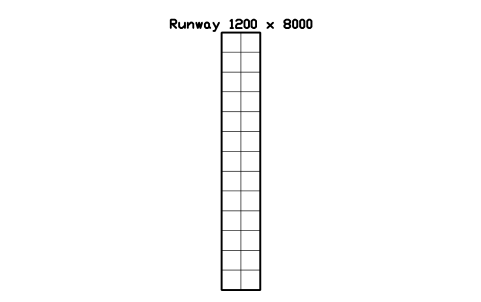

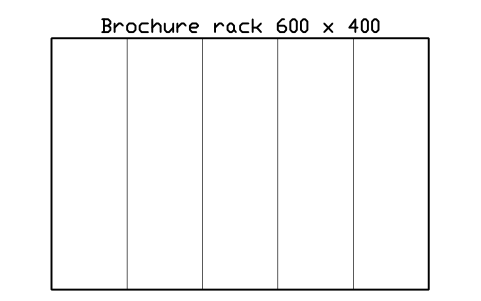

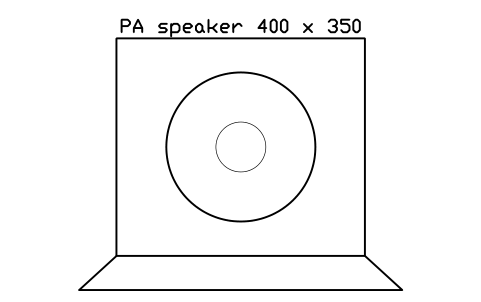

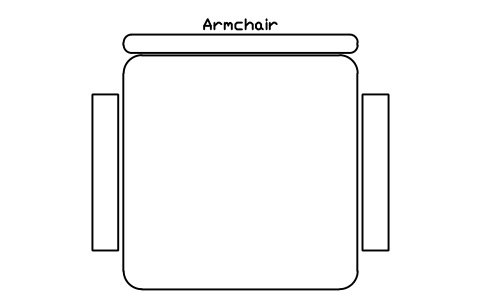

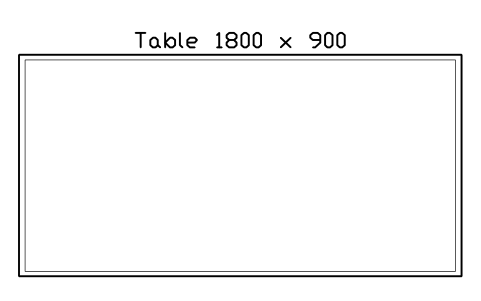

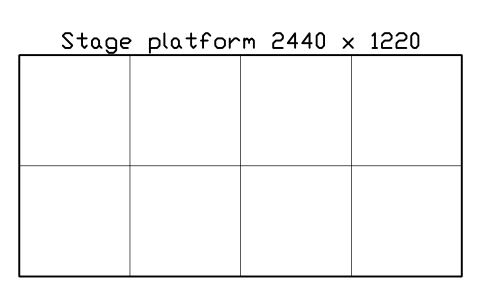

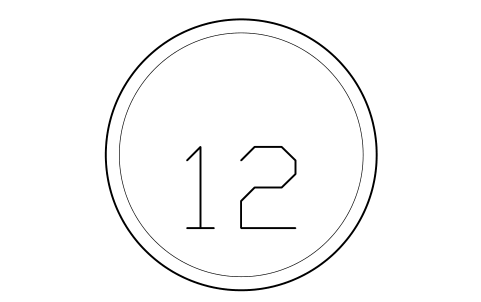

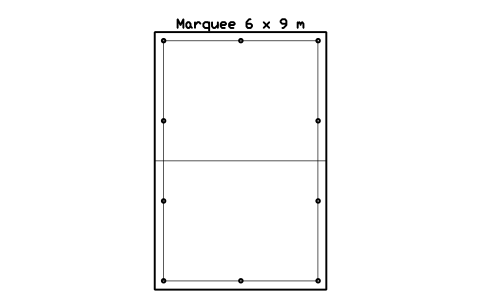

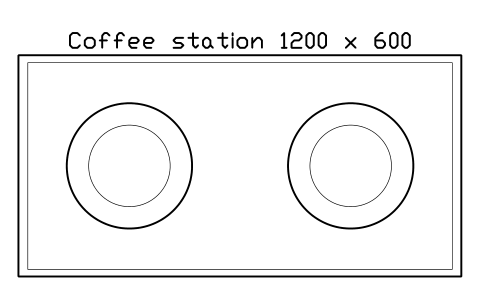

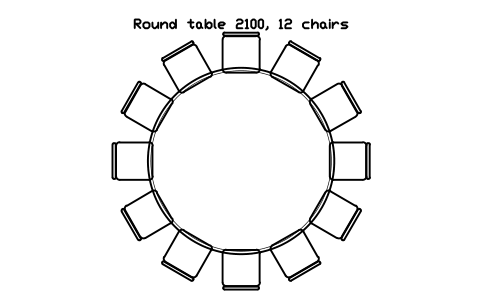

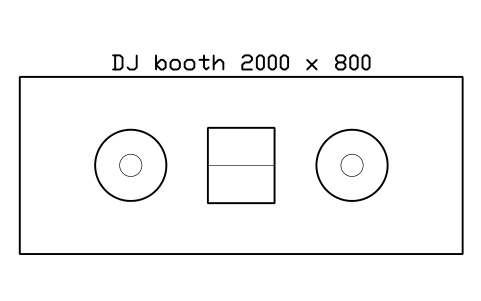

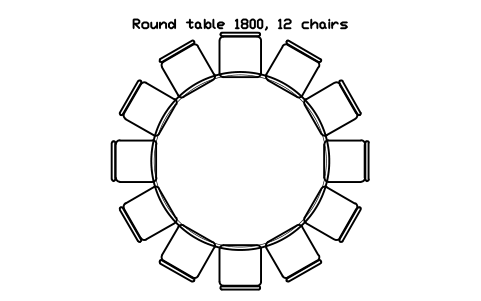

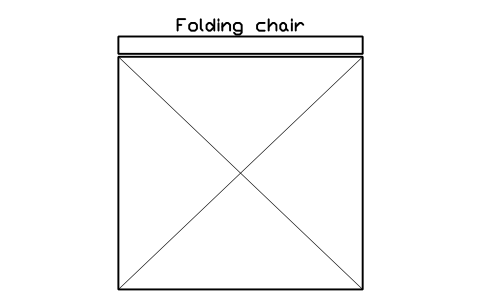

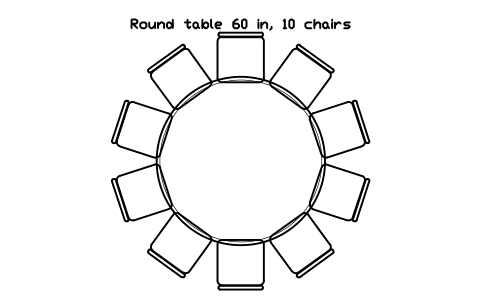

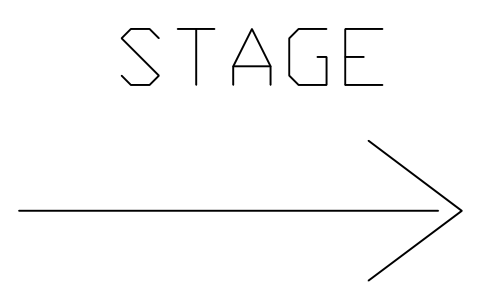

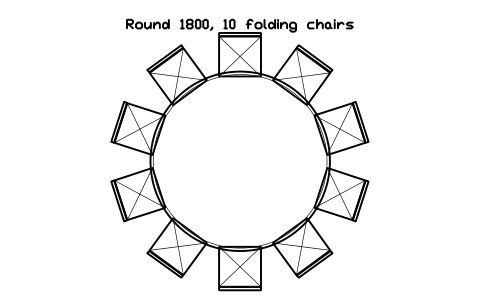

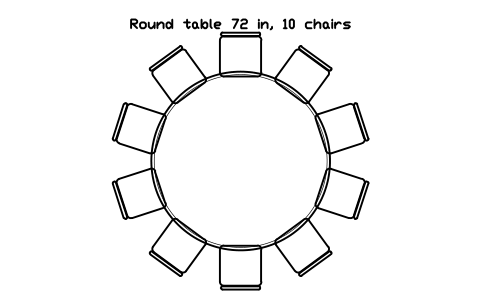

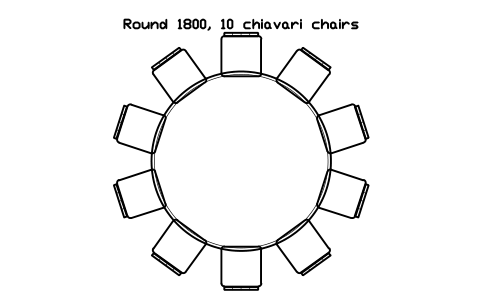

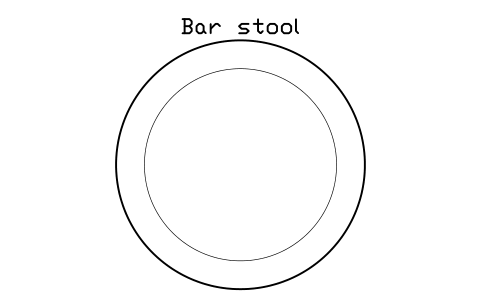

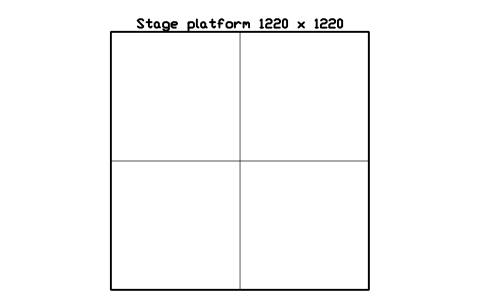

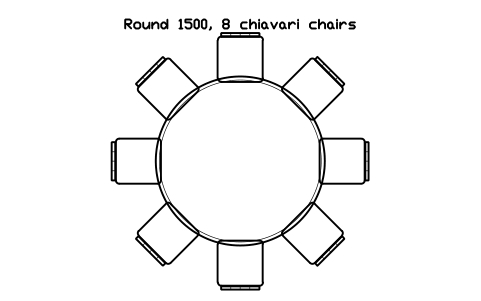

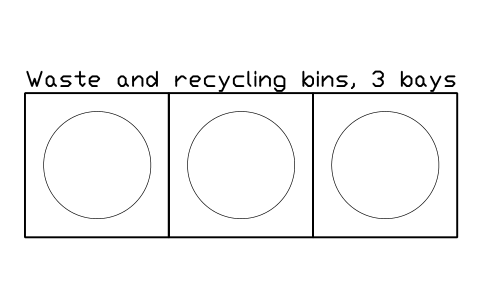

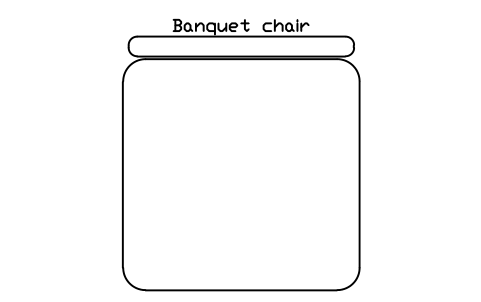

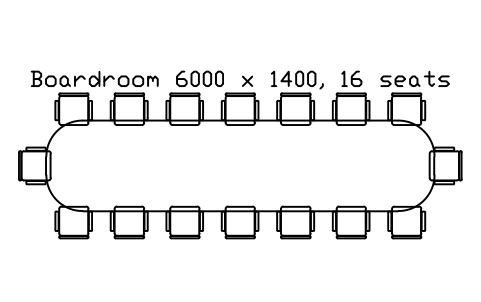

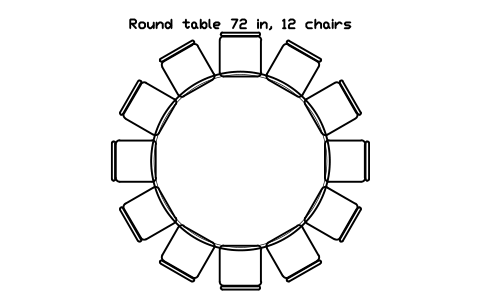

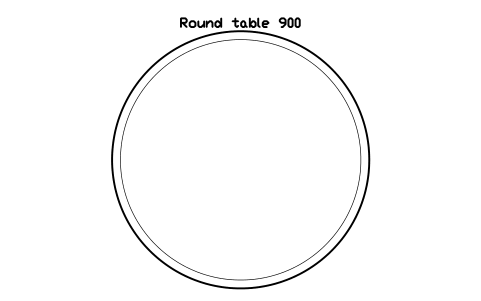

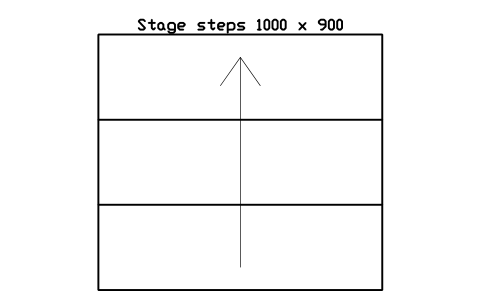

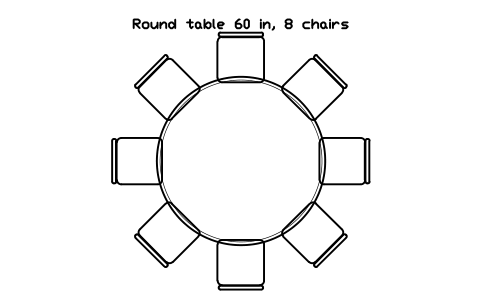

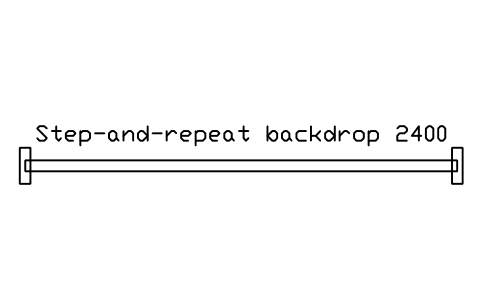

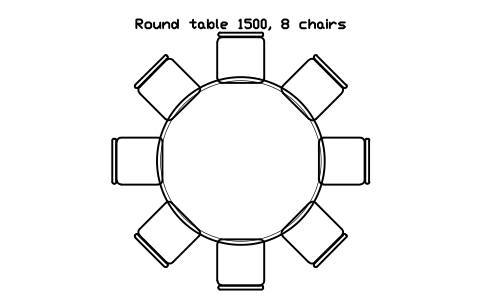

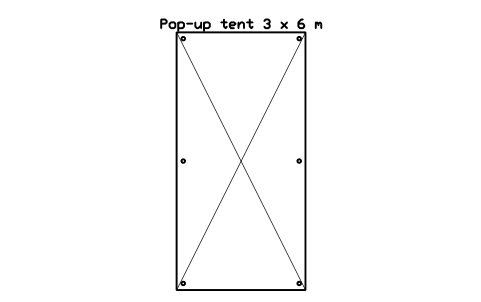

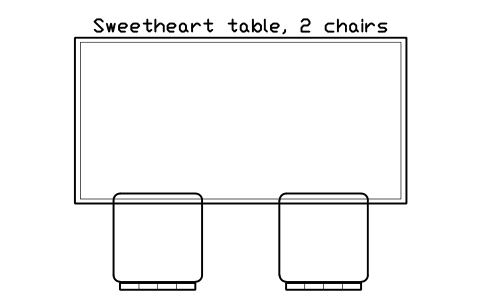

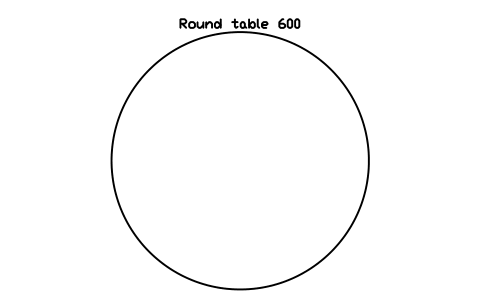

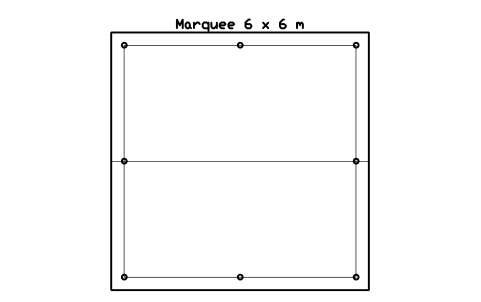

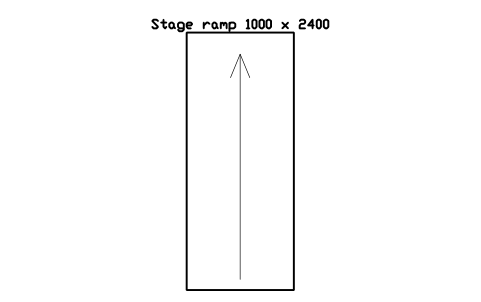

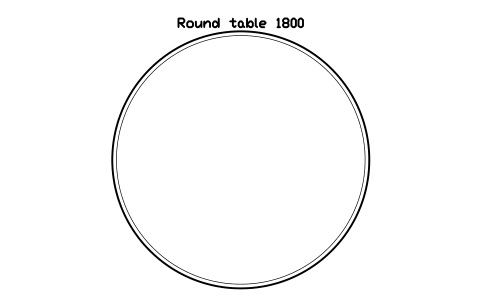

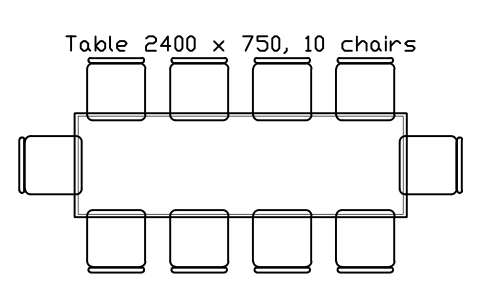

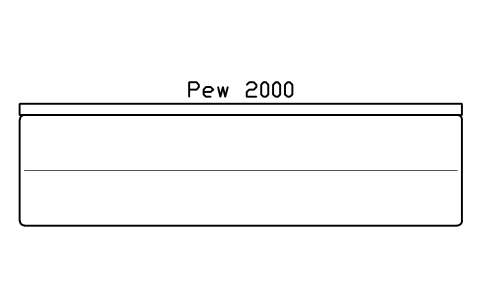

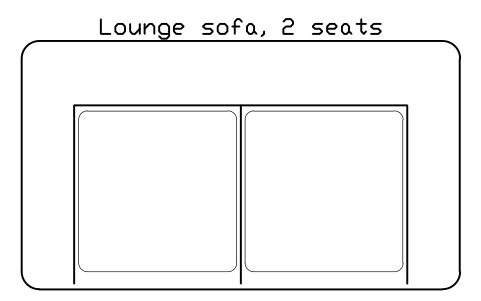

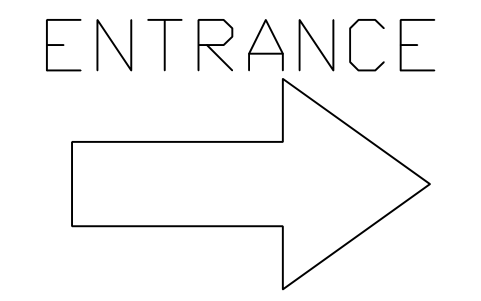

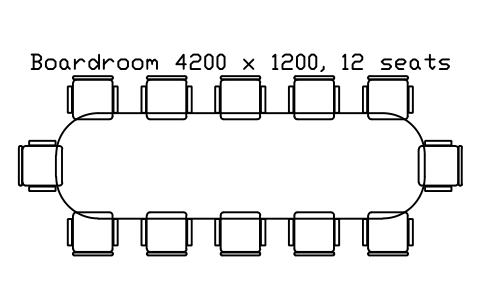

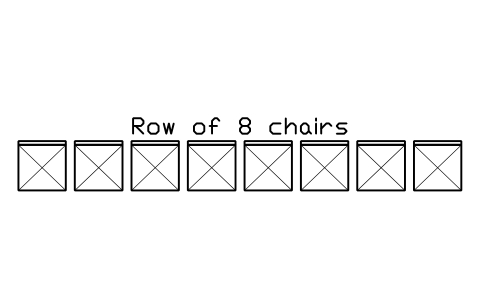

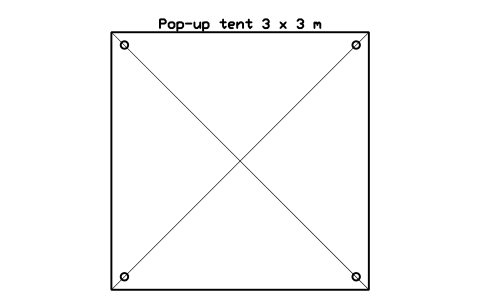

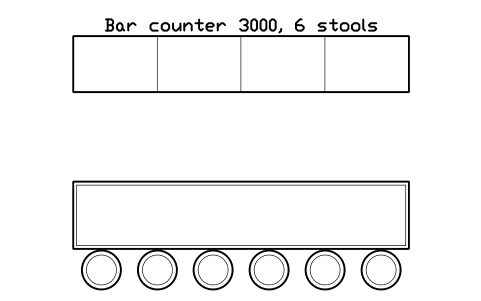

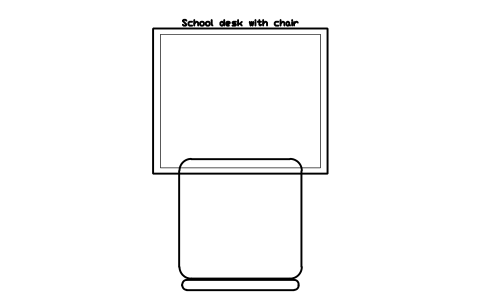

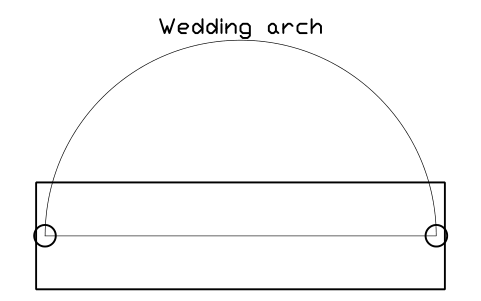

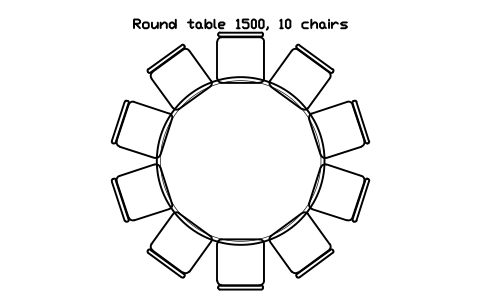

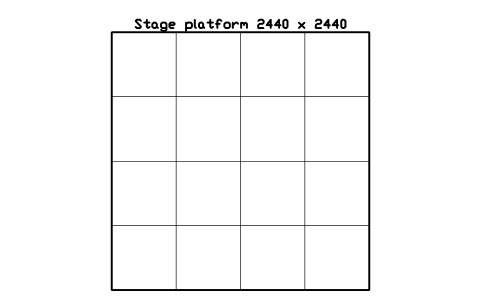

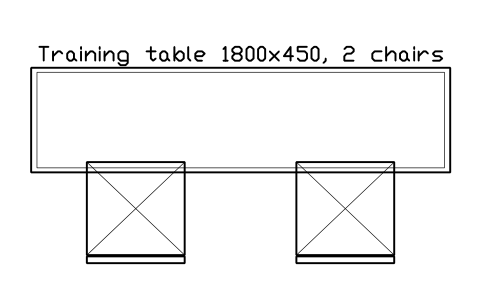

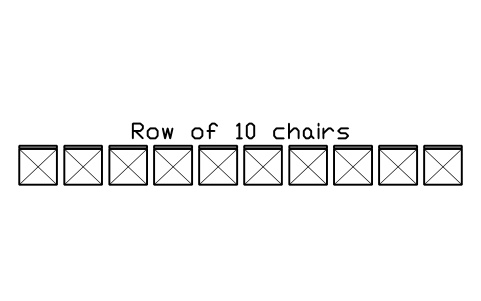

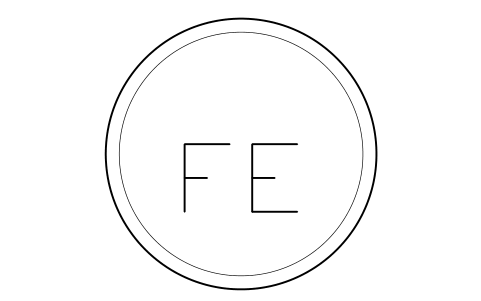

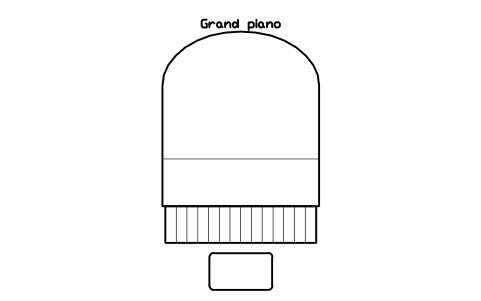

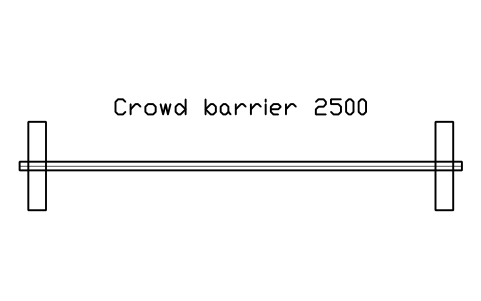

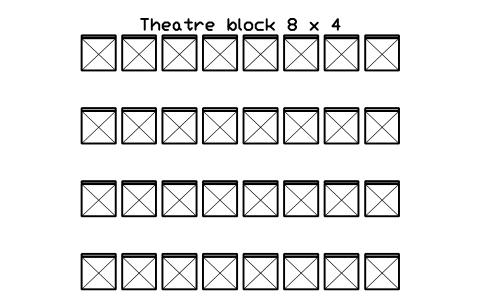

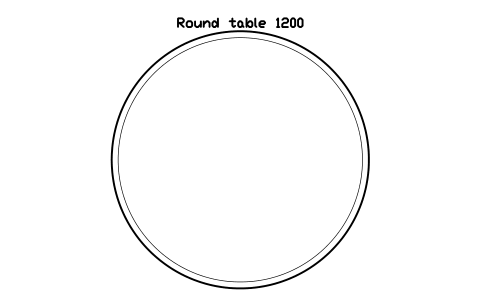

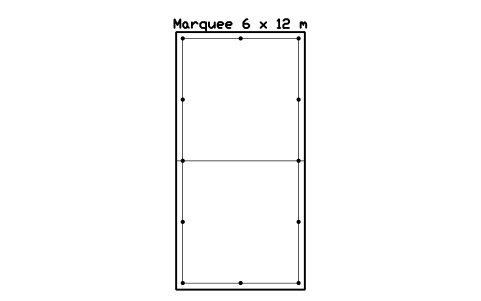

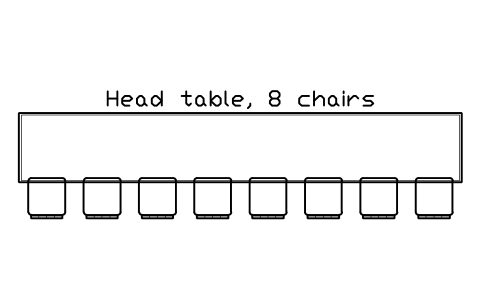

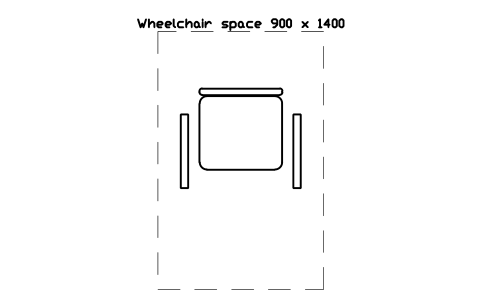

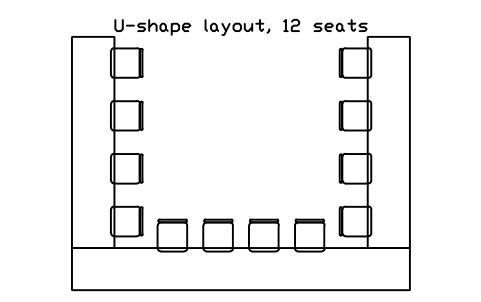

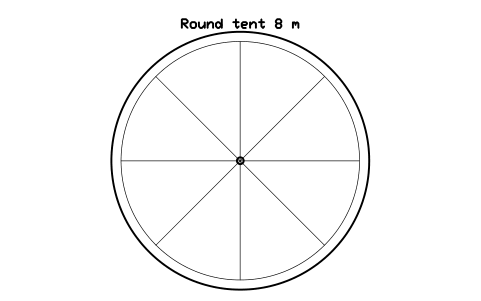

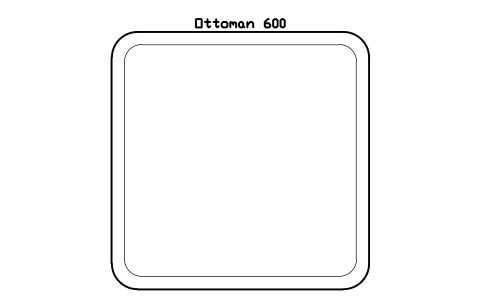

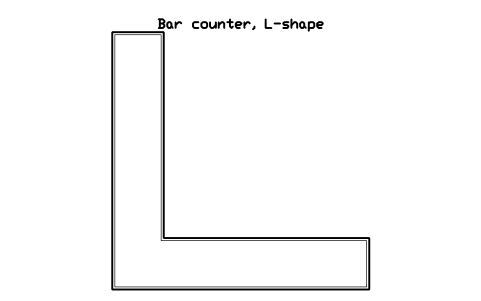

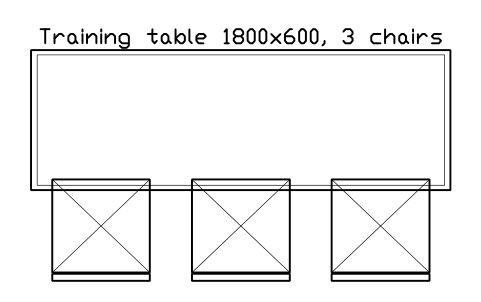

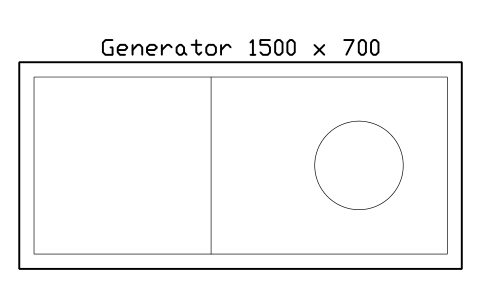

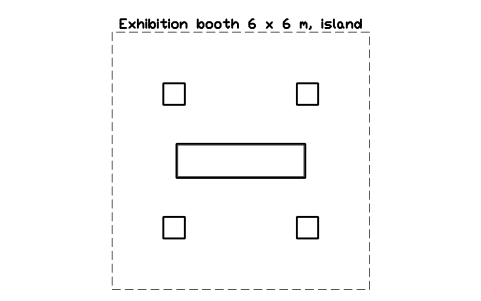

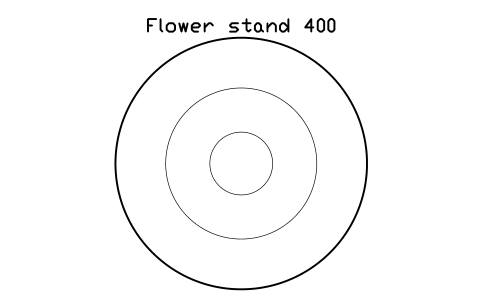

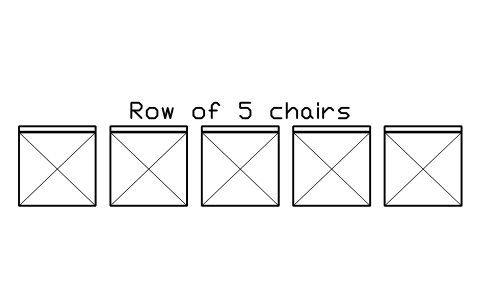

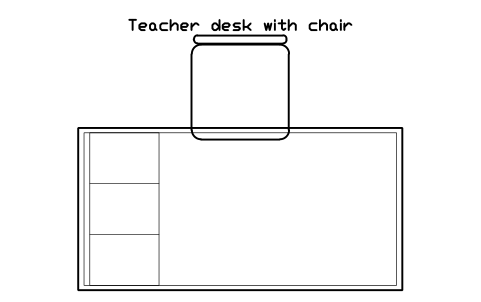

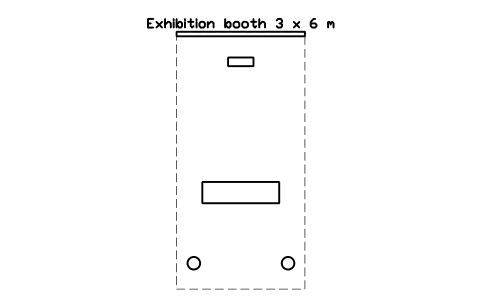

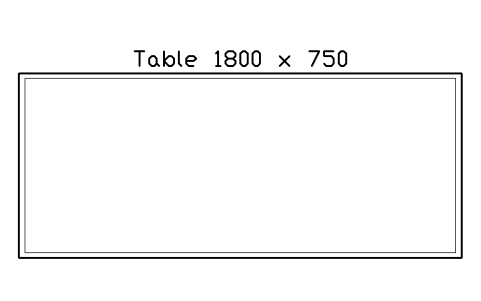

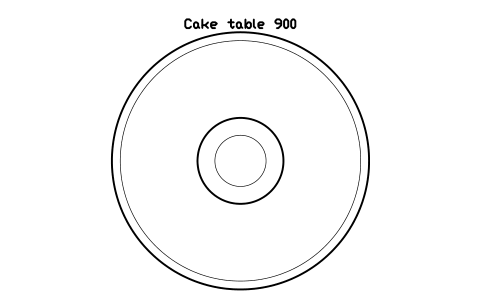

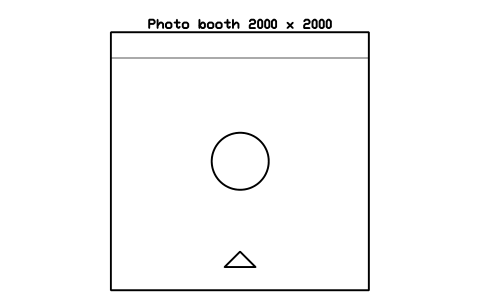

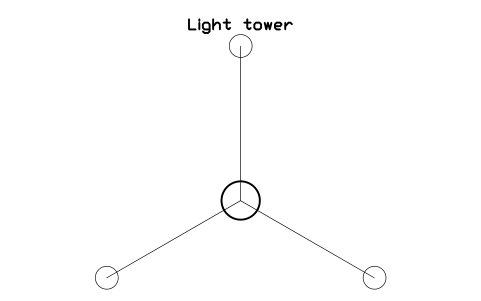

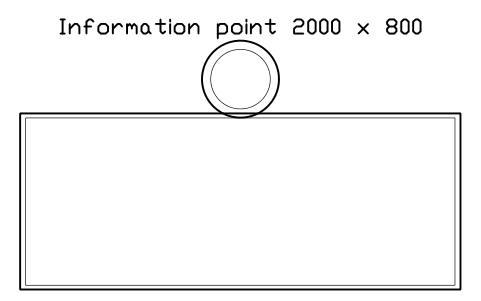

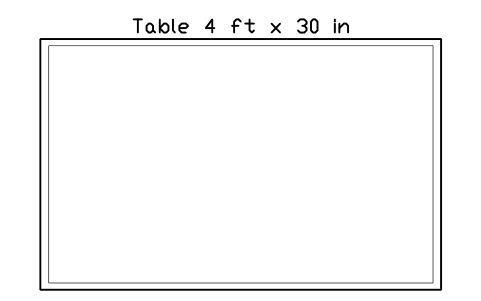

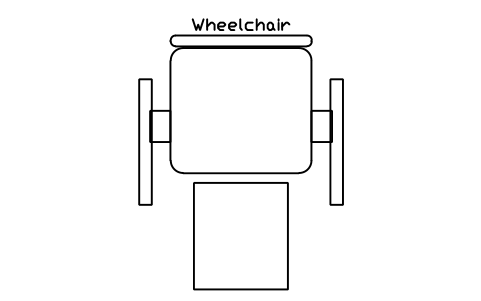

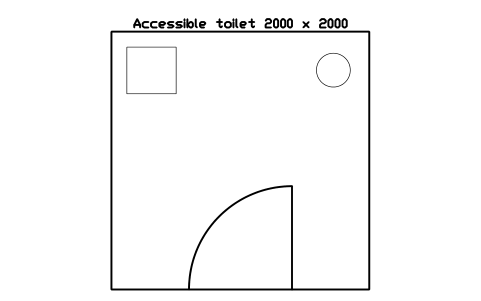

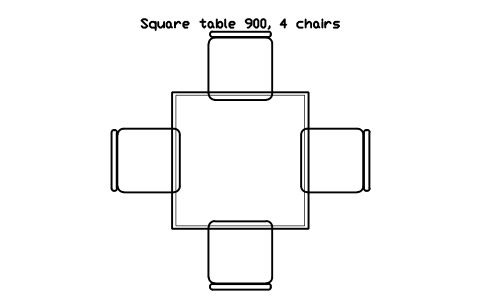

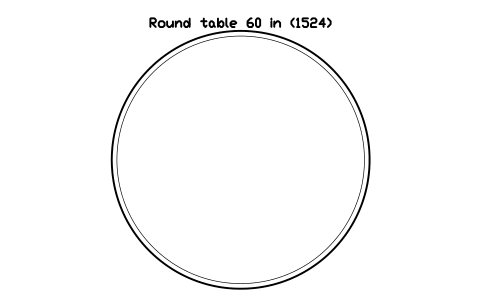

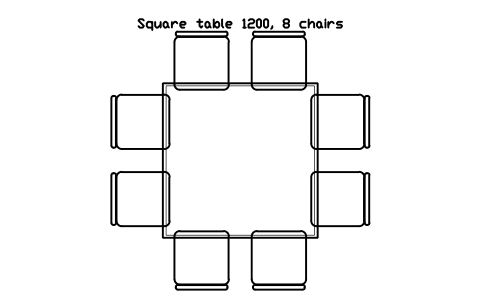

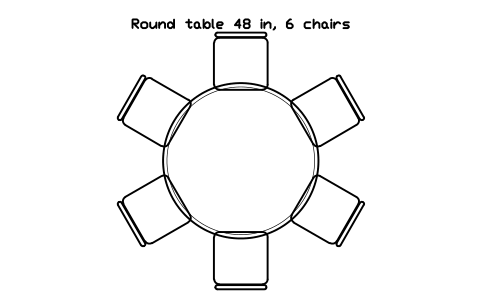

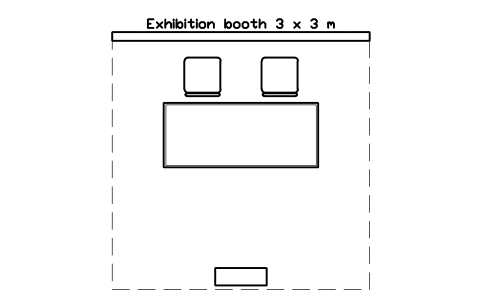

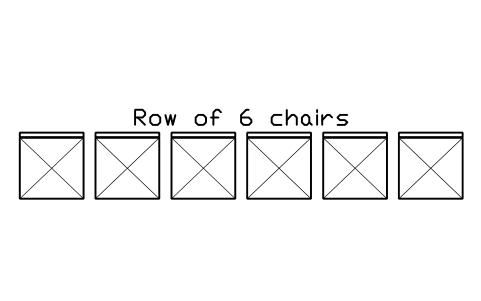

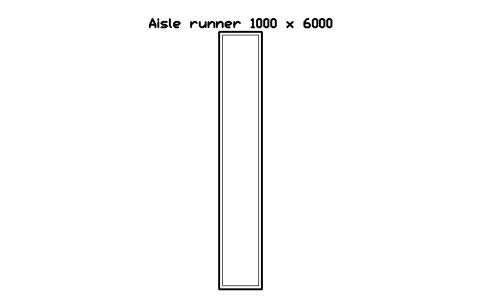

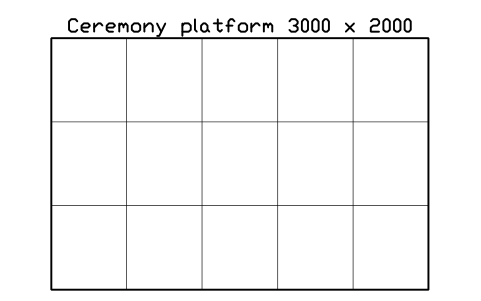

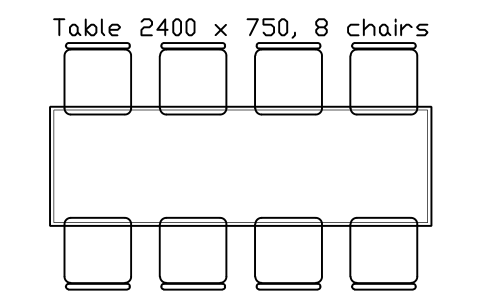

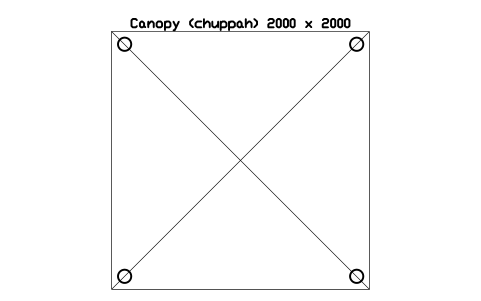

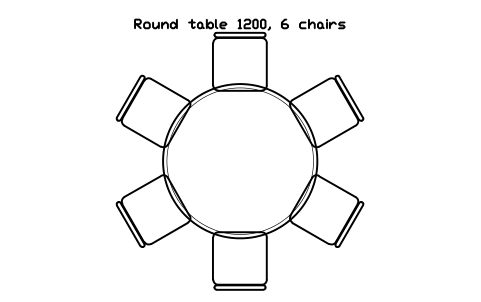

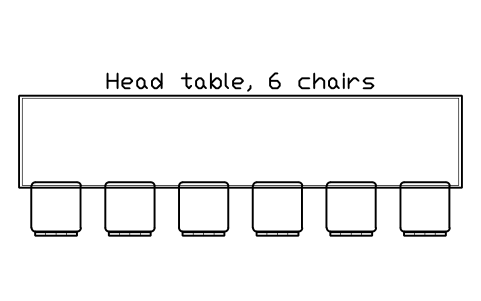

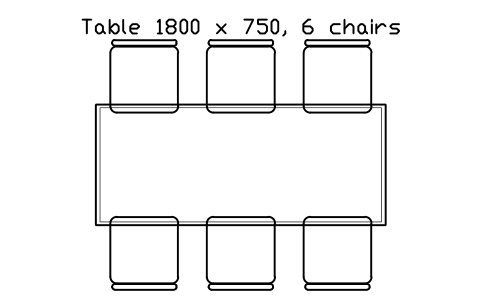

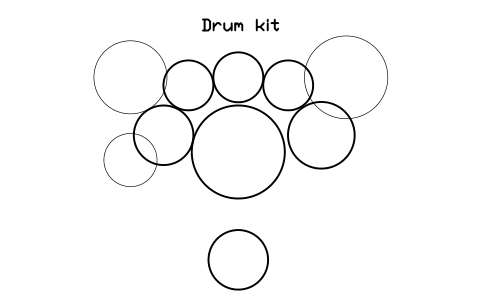

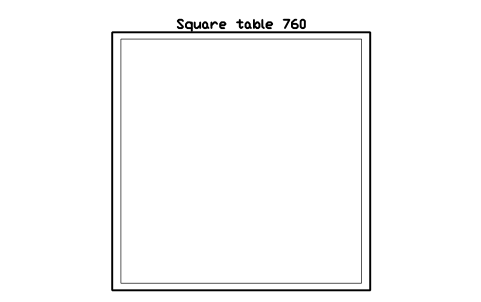

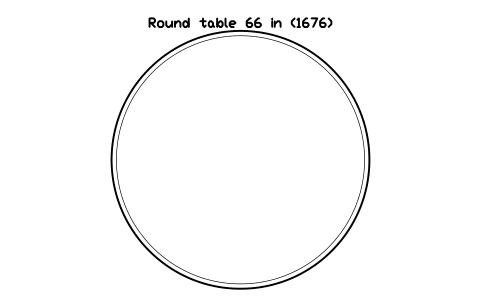

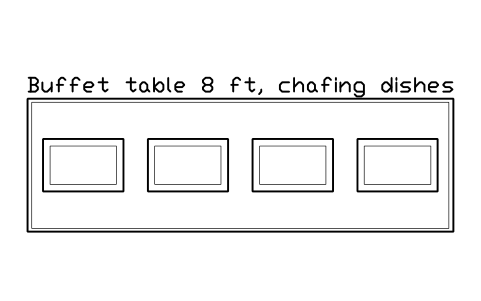

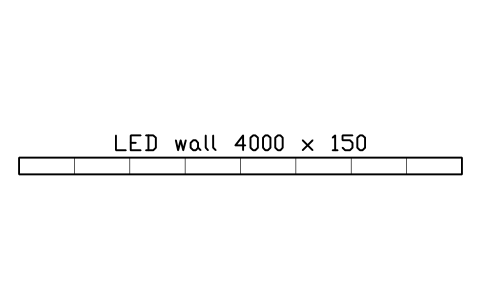

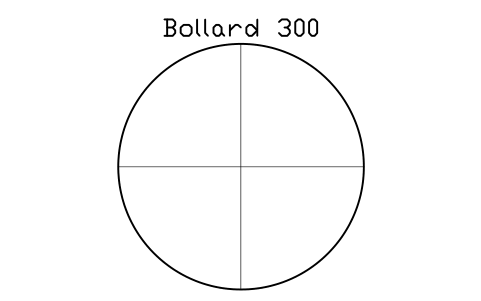

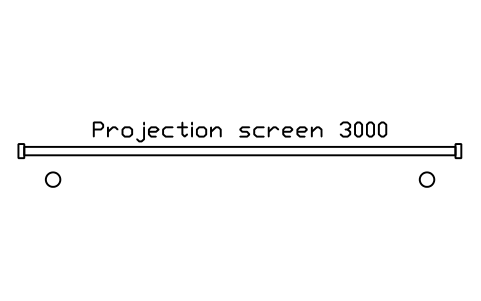

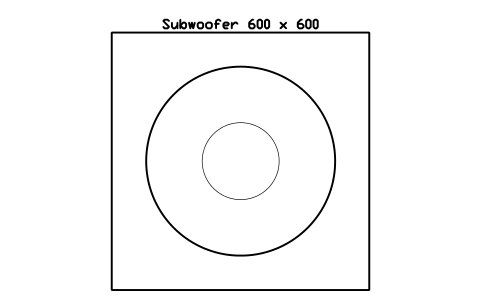

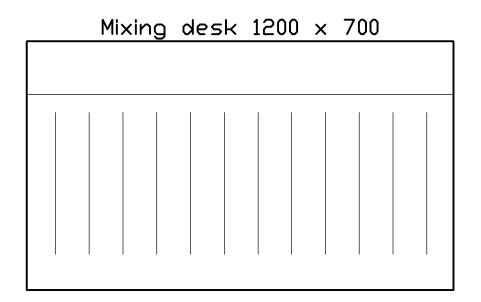

Tables rondes (8 tailles métriques et 4 américaines) seules et avec 4 à 12 chaises, tables rectangulaires et carrées seules et avec chaises, 12 blocs de chaises et de sièges dont un fauteuil roulant et son espace libre, rangées de 5 à 12 chaises, blocs de théâtre, bancs, un tapis d'allée et une arche de mariage, implantations de réunion et de classe, scène et sonorisation, traiteur et bar, tentes et stands, équipements de site et 8 repères.

Puis-je changer le nombre de chaises d'une table ?

Oui. Prenez la table seule et ajoutez des chaises, ou décomposez une table avec chaises et supprimez ou déplacez des chaises. Après décomposition, chaque chaise est un objet distinct, le dossier tourné vers l'extérieur.

Puis-je utiliser les symboles dans des projets commerciaux ?

Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie.

Cela prouve-t-il qu'une implantation respecte les règles de capacité ou d'incendie ?

Non. Les blocs aident à dessiner et à compter, ils ne vérifient rien. Les largeurs de dégagement, les sorties et le nombre maximal de personnes dépendent de votre lieu et de la réglementation locale : prenez-les dans la réglementation applicable et auprès du lieu.

Puis-je modifier un symbole ou ajouter des attributs ?

Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.

Où trouver un jeu complet de ces symboles pour AutoCAD ?

AutoCAD ne fournit que quelques blocs d'exemple ; un jeu complet de symboles vient donc d'une bibliothèque. Téléchargez le ZIP de cette page et ouvrez le DWG : chaque symbole est un bloc. Insérez-le avec INSERT (palette Blocs, onglet Bibliothèques, puis choisissez le DWG) ou faites-le glisser depuis le DesignCenter (ADCENTER). Vous pouvez aussi télécharger un seul symbole.
