Symboles de portes logiques AutoCAD gratuits (DWG), style CEI 60617-12 : éléments de logique binaire et symboles qualificatifs

Portes logiques (IEC 60617) : 119 blocs AutoCAD (DWG) prêts à l'emploi, à télécharger gratuitement et à utiliser dans vos projets, en un ZIP ou symbole par symbole.

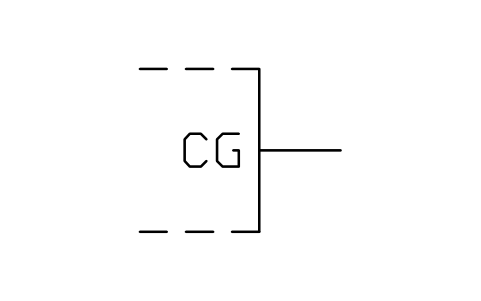

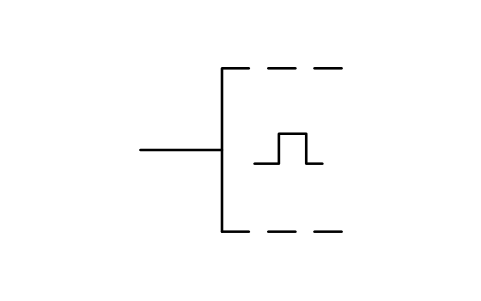

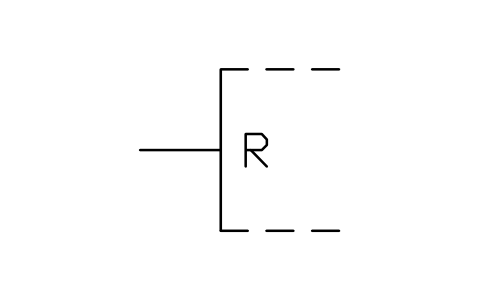

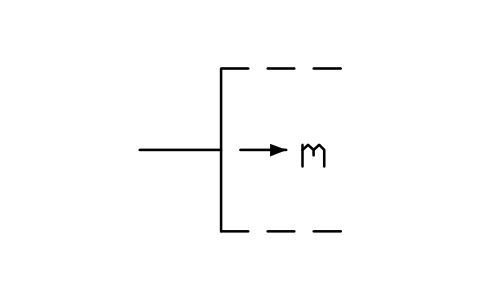

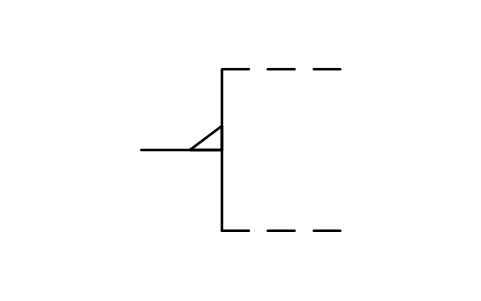

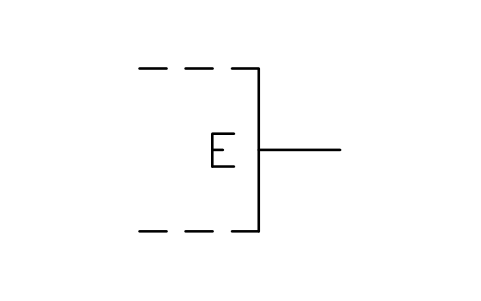

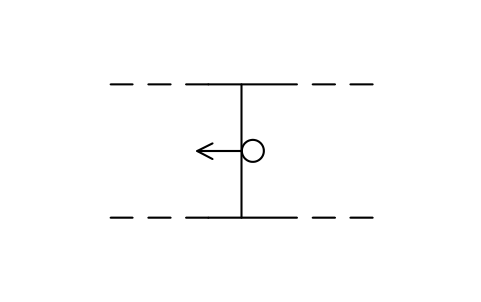

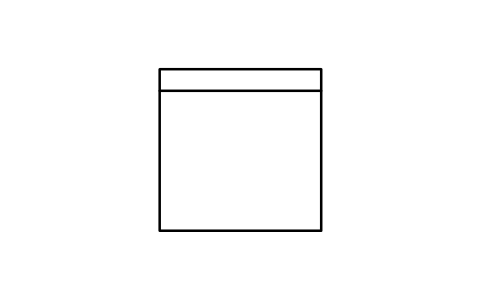

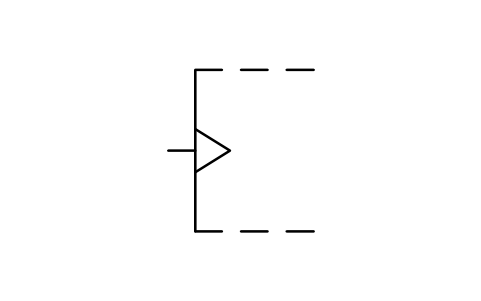

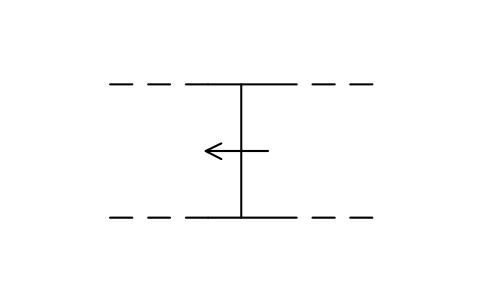

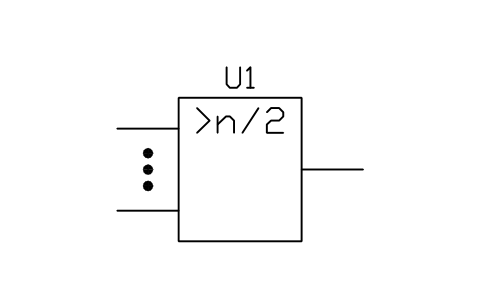

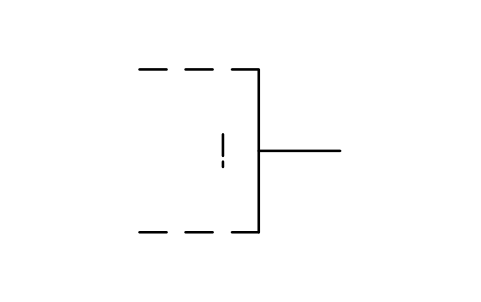

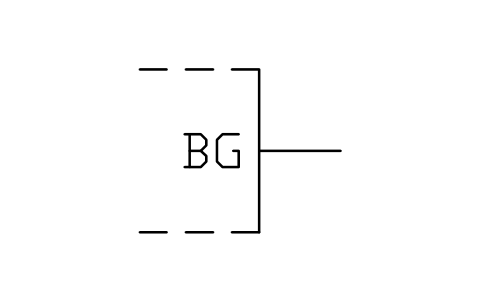

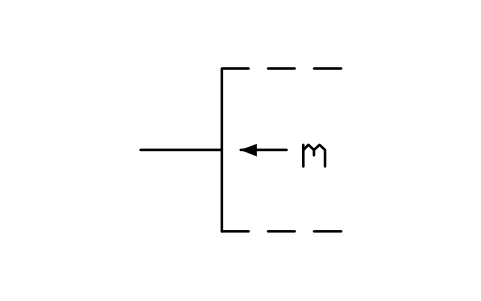

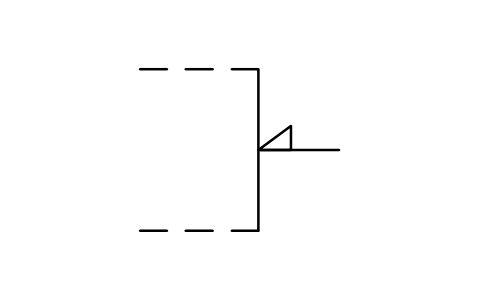

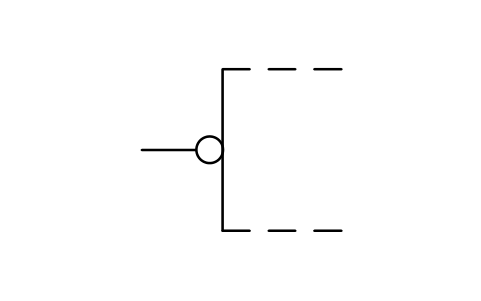

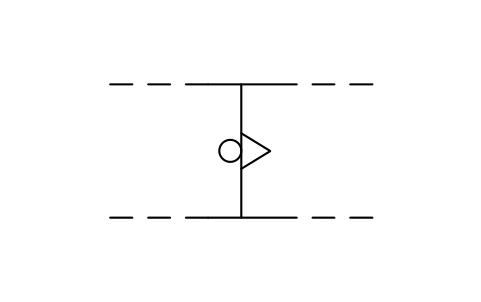

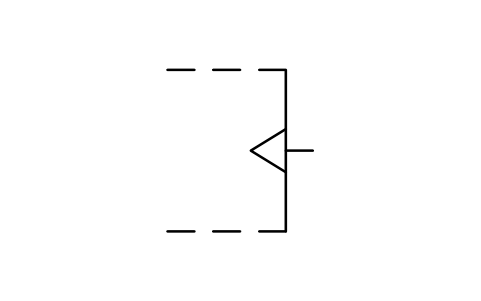

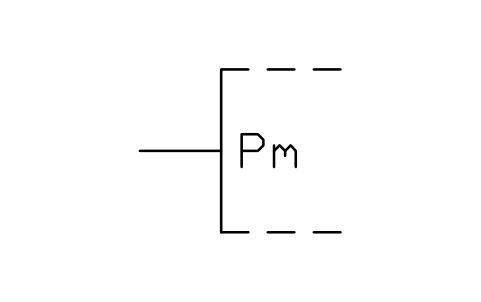

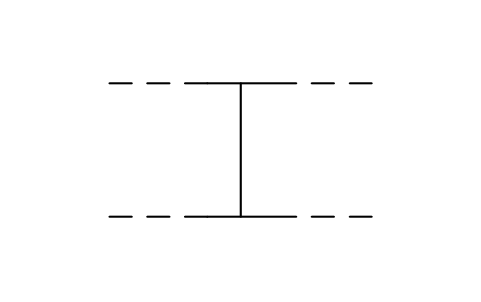

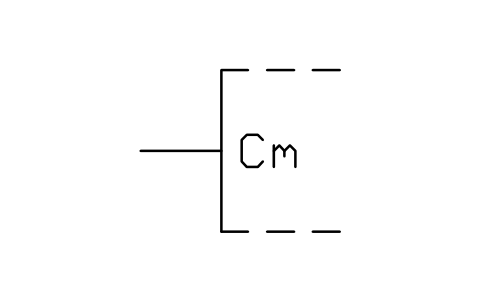

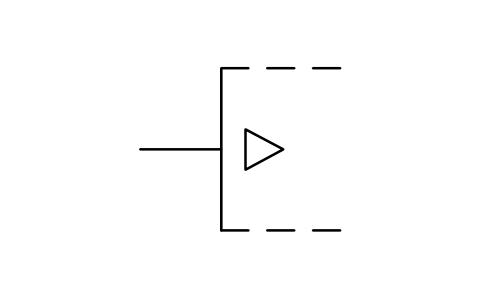

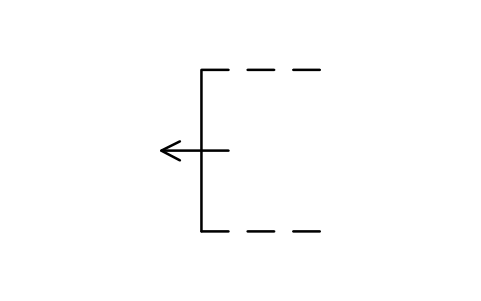

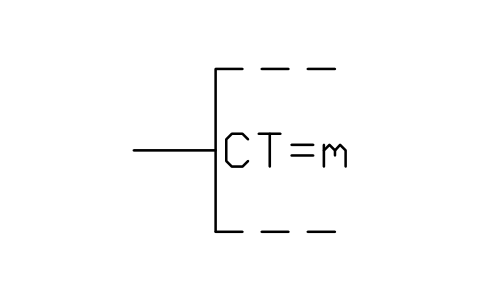

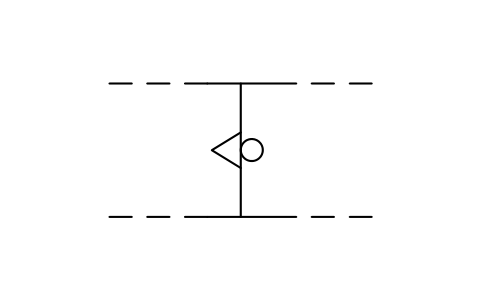

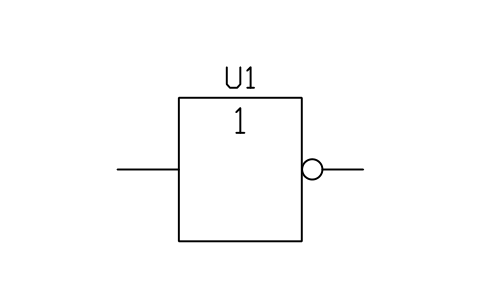

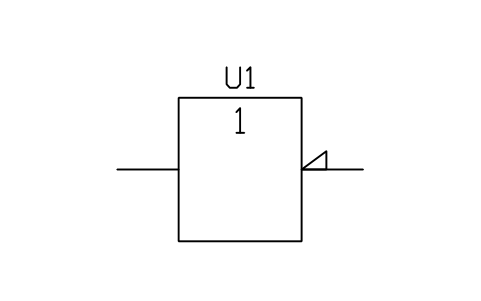

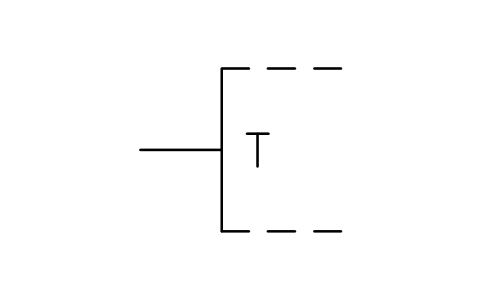

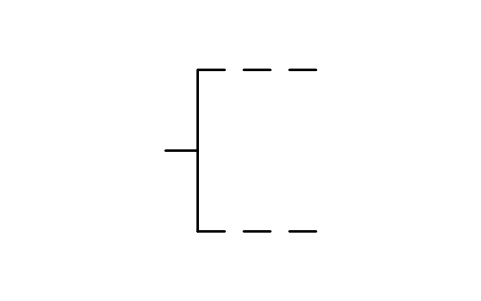

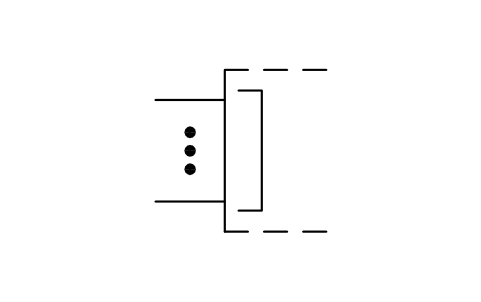

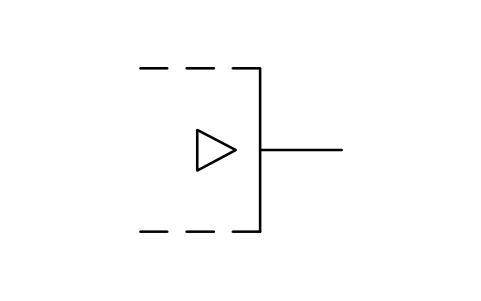

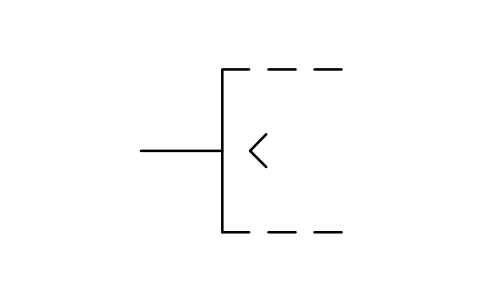

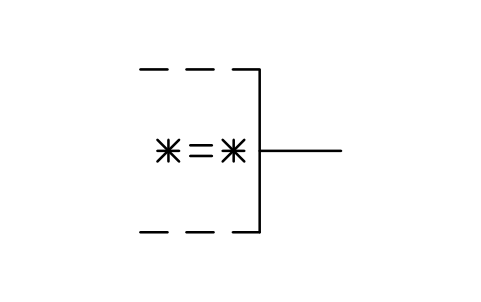

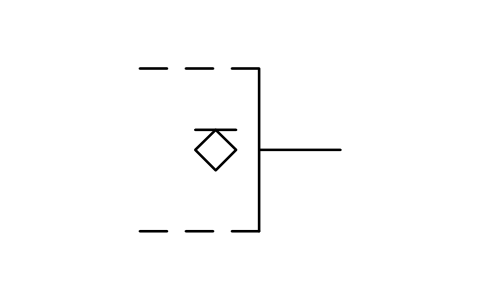

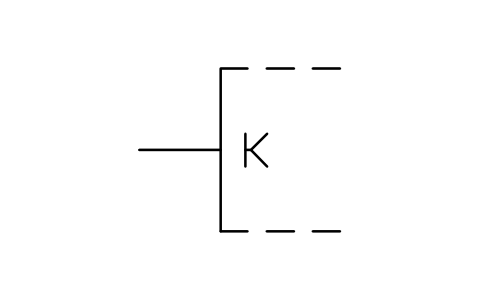

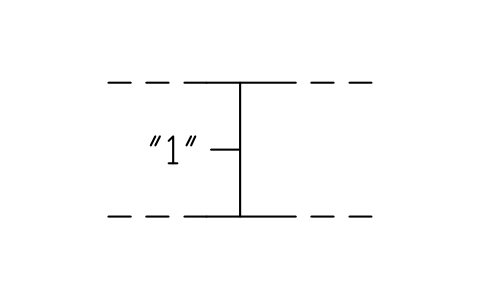

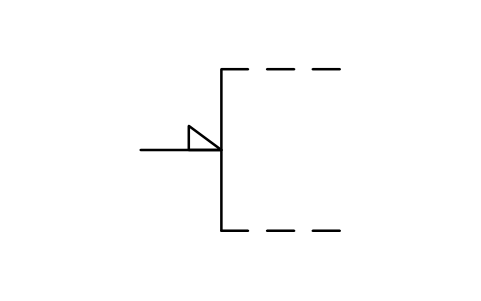

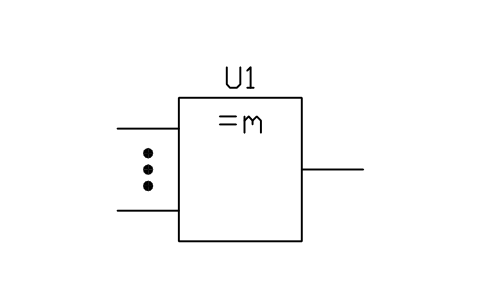

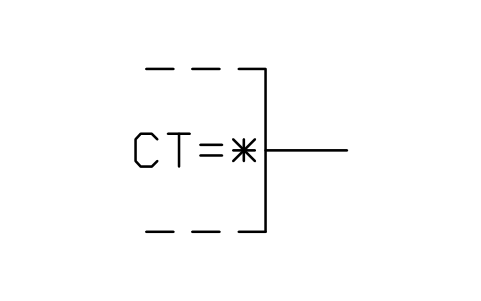

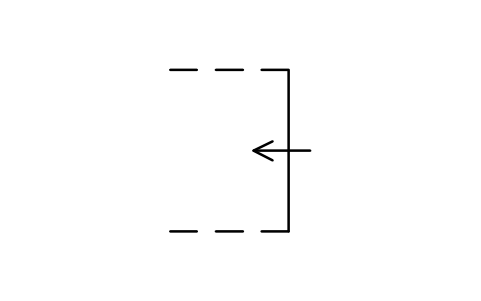

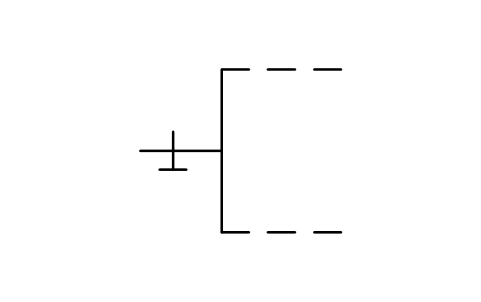

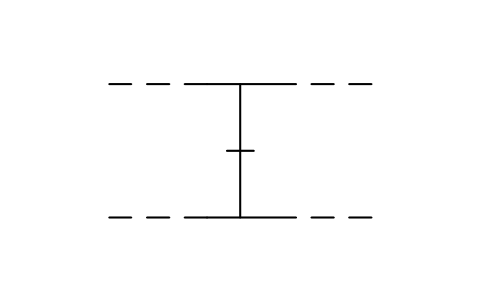

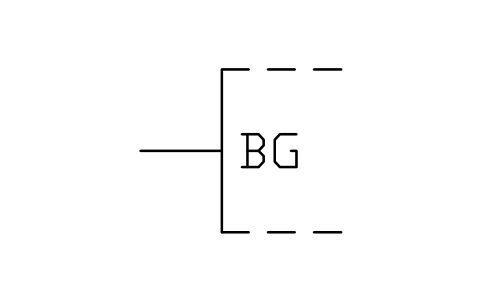

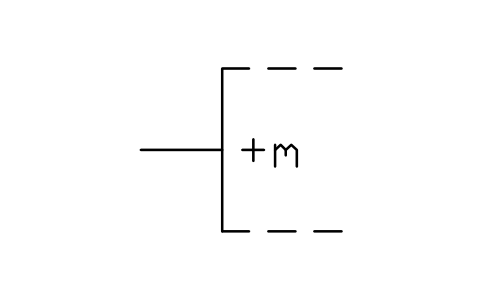

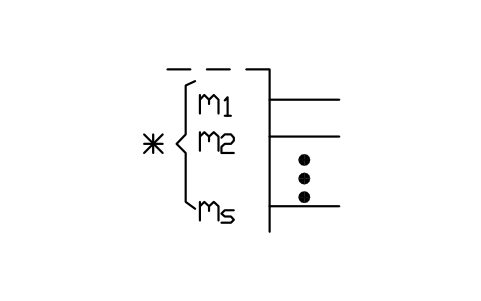

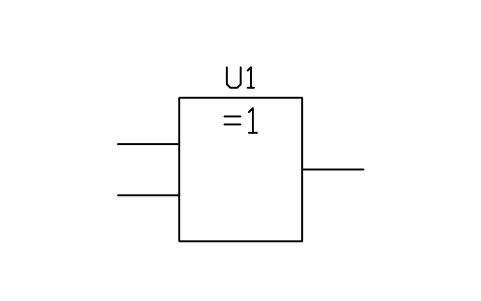

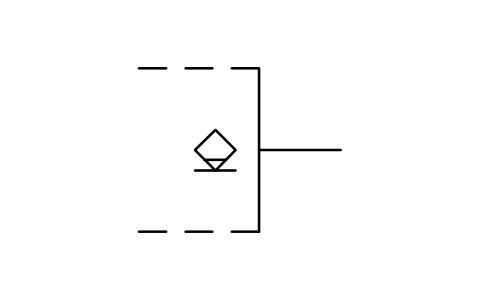

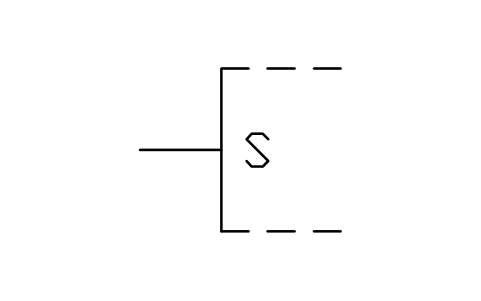

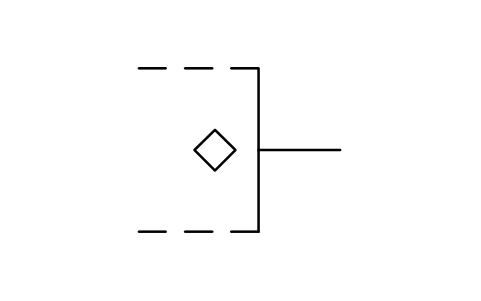

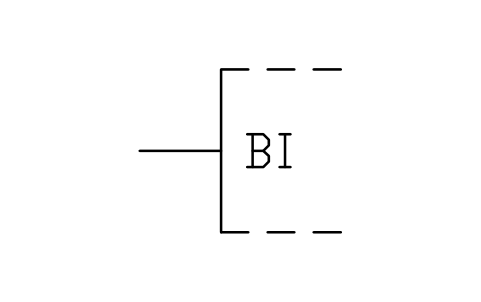

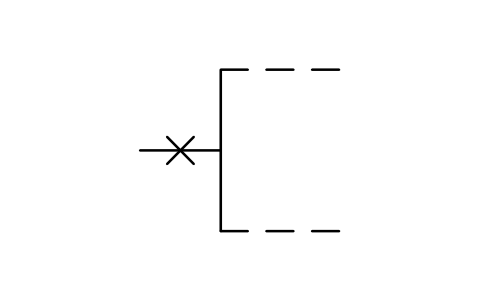

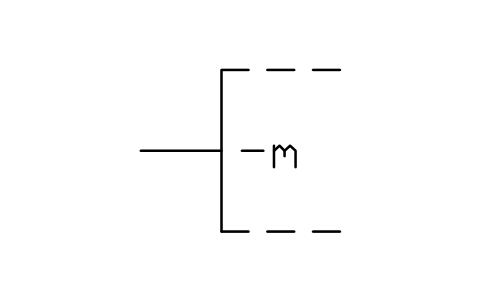

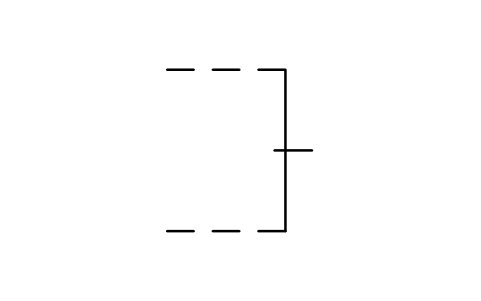

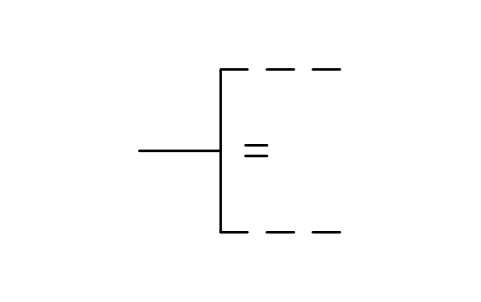

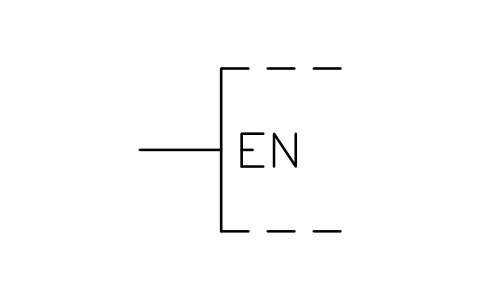

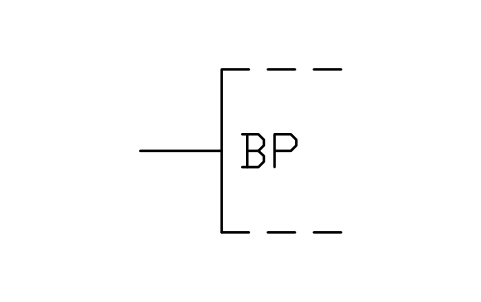

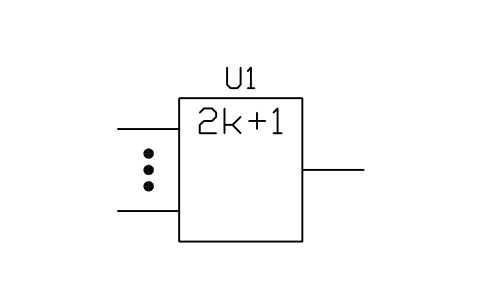

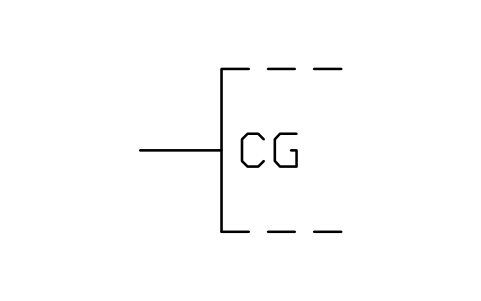

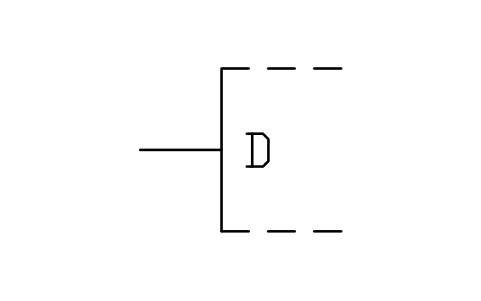

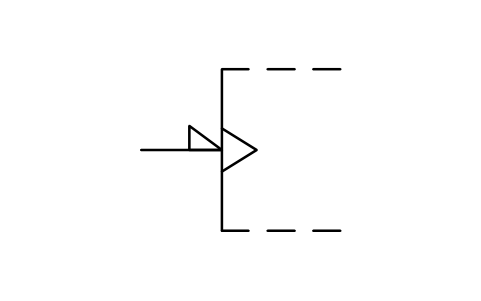

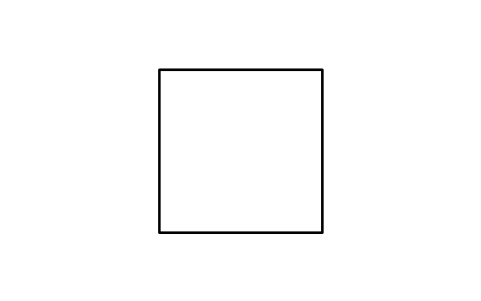

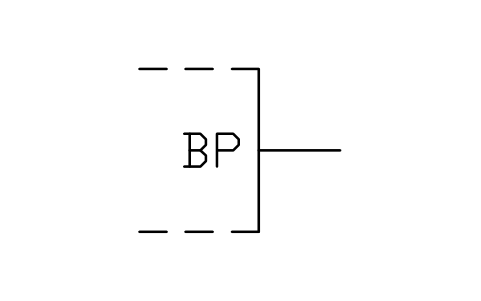

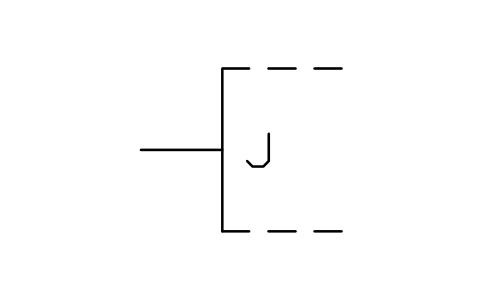

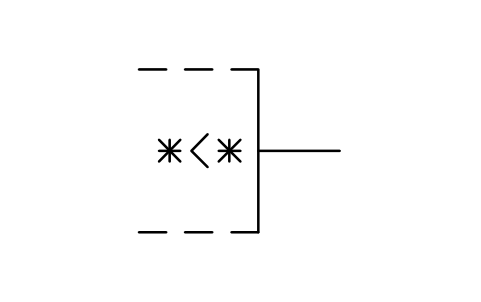

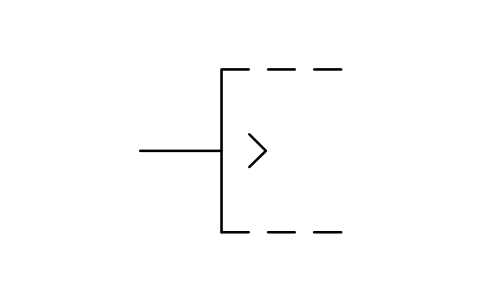

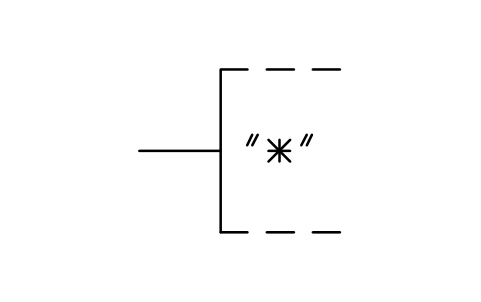

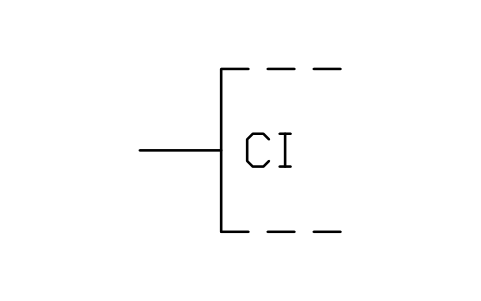

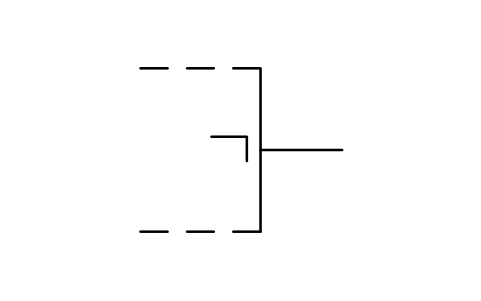

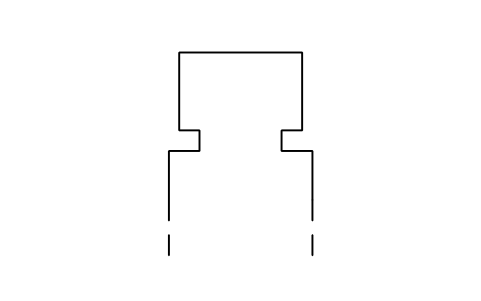

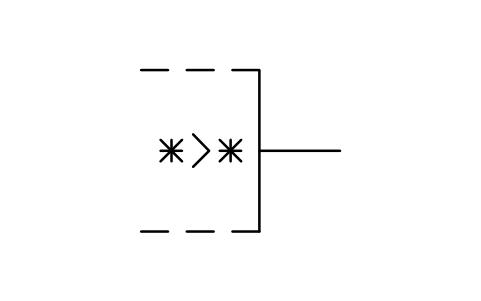

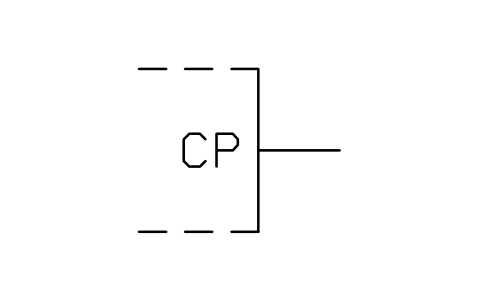

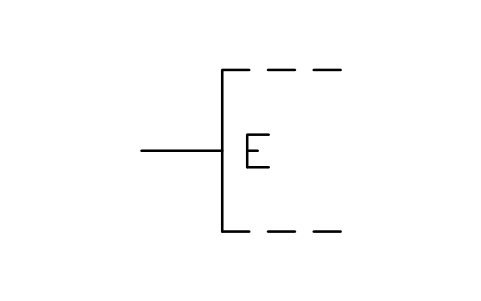

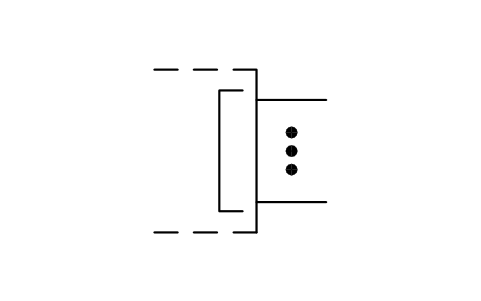

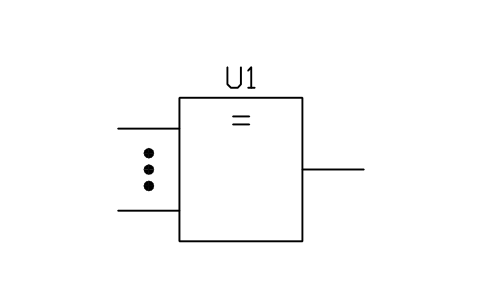

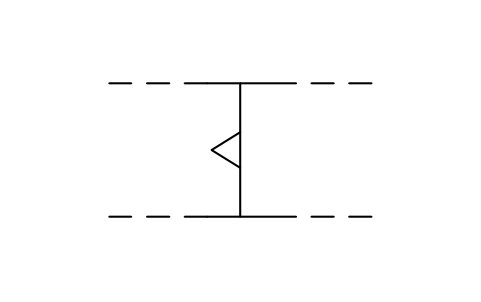

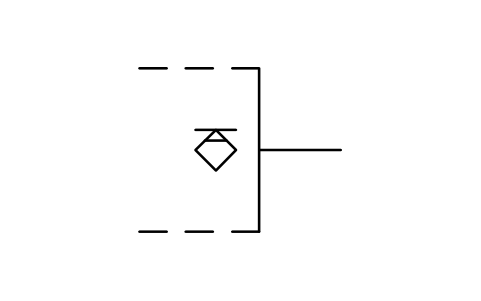

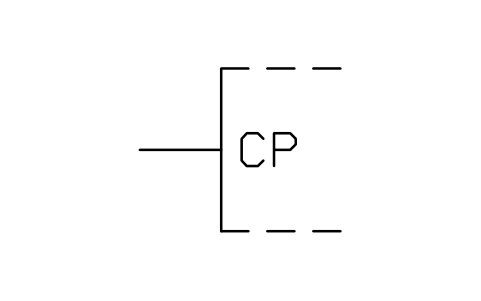

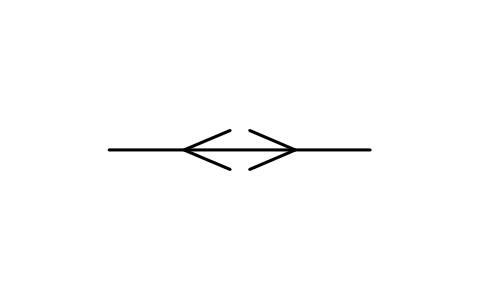

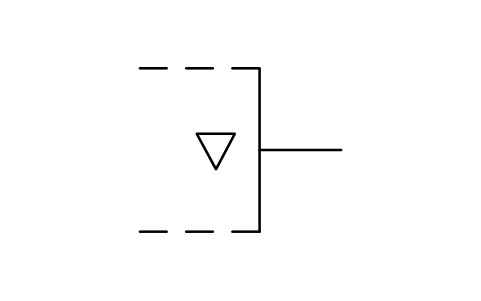

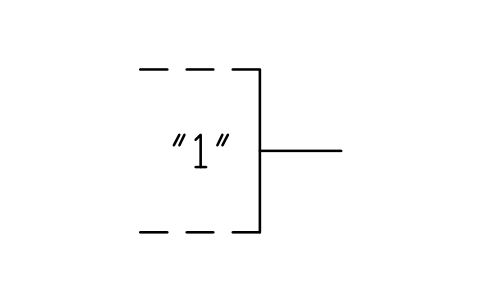

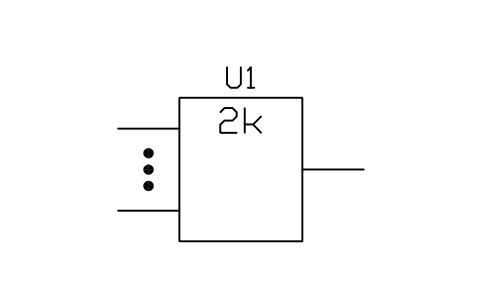

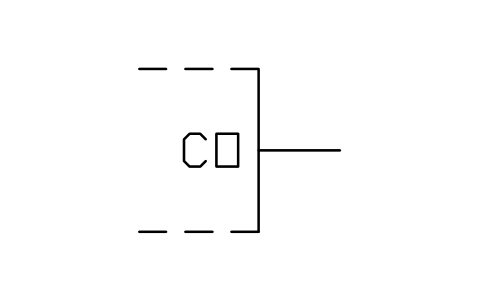

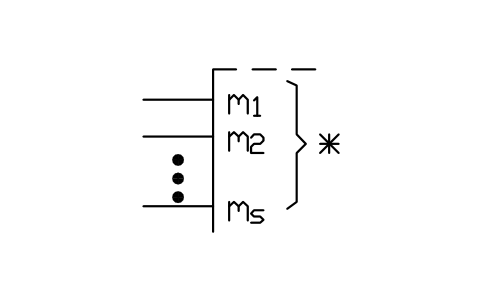

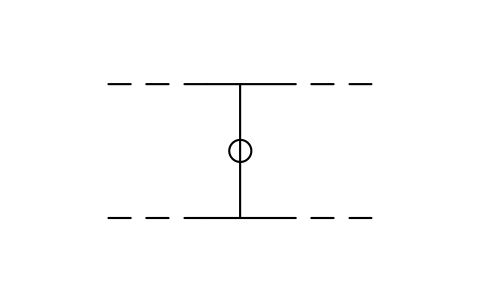

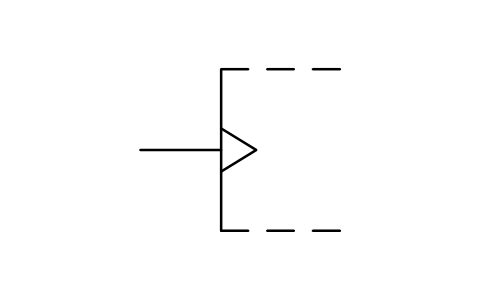

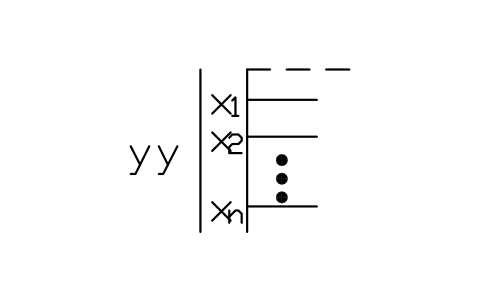

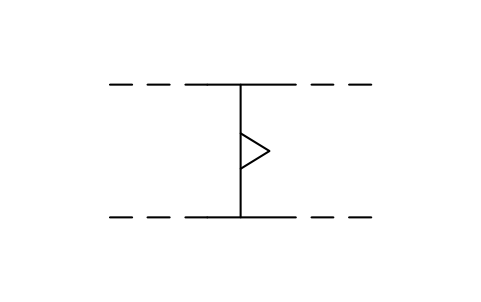

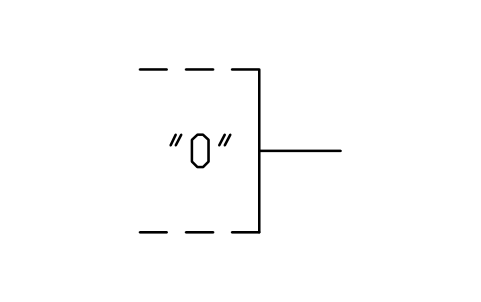

119 symboles de logique binaire en blocs AutoCAD prêts à l’emploi, dessinés d’après la CEI 60617-12 : les contours d’éléments, les indicateurs de négation, de polarité et dynamiques, les connexions internes, les sorties à circuit ouvert, à trois états et à amplification spéciale, les entrées de fonction (E, EN, D, J, K, R, S, T, décalage et comptage), les connexions de comparateur et d’opérations (supérieur, inférieur, égal, retenue emprunt, retenue, contenu), les regroupements de bits, d’étiquettes et de lignes, les états fixes, la notation de dépendance (G, V, N, Z, C, S, R, EN, M, A) et les éléments logiques de base : OU, ET, seuil, majorité, impair, pair, OU exclusif, tampon, inverseur, NON-ET et NON-OU.

Télécharger le ZIPAperçu dans le navigateur

Vous utilisez AutoCAD 2017 ou une version antérieure ? Télécharger le format 2010

Libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Le ZIP contient un simple fichier DWG au format AutoCAD 2018 et un README ; aucun complément nécessaire. Fournis en l'état, sans garantie.

L'IEC 60617 comporte plusieurs parties. Les autres bibliothèques de cette norme :

Après le téléchargement

Utiliser les mêmes symboles dans tout un jeu de plans

Un symbole n’est utile que si chaque plan en utilise la même version.

  1. Ouvrez le DWG et copiez les blocs dont vous avez besoin dans votre dessin, ou faites-les glisser depuis le DesignCenter. Insérez-les à l’échelle 1 ; le README de ce ZIP indique l’unité de dessin et le point d’insertion de chaque groupe.
  2. Quand un symbole change, remplacez l’ancien bloc par le nouveau dans tous les plans en une seule exécution avec BlockCopy, au lieu d’ouvrir chaque fichier.
  3. Pour compter les symboles ou lister leurs attributs sur de nombreux plans, exportez-les vers Excel avec BlockSync et exploitez le résultat dans un tableau croisé dynamique.

Guide pas à pasBlockCopyBlockSync

Guides associés :ATTSYNC a effacé mes valeurs d'attributs — mettre à jour des définitions de bloc sans risqueCompter les blocs dans plusieurs dessins — produire une nomenclature / un métré dans Excel à partir de tout un jeu de dessins

Les outils sont gratuits jusqu’à 10 fichiers par lot ; Pro supprime cette limite.

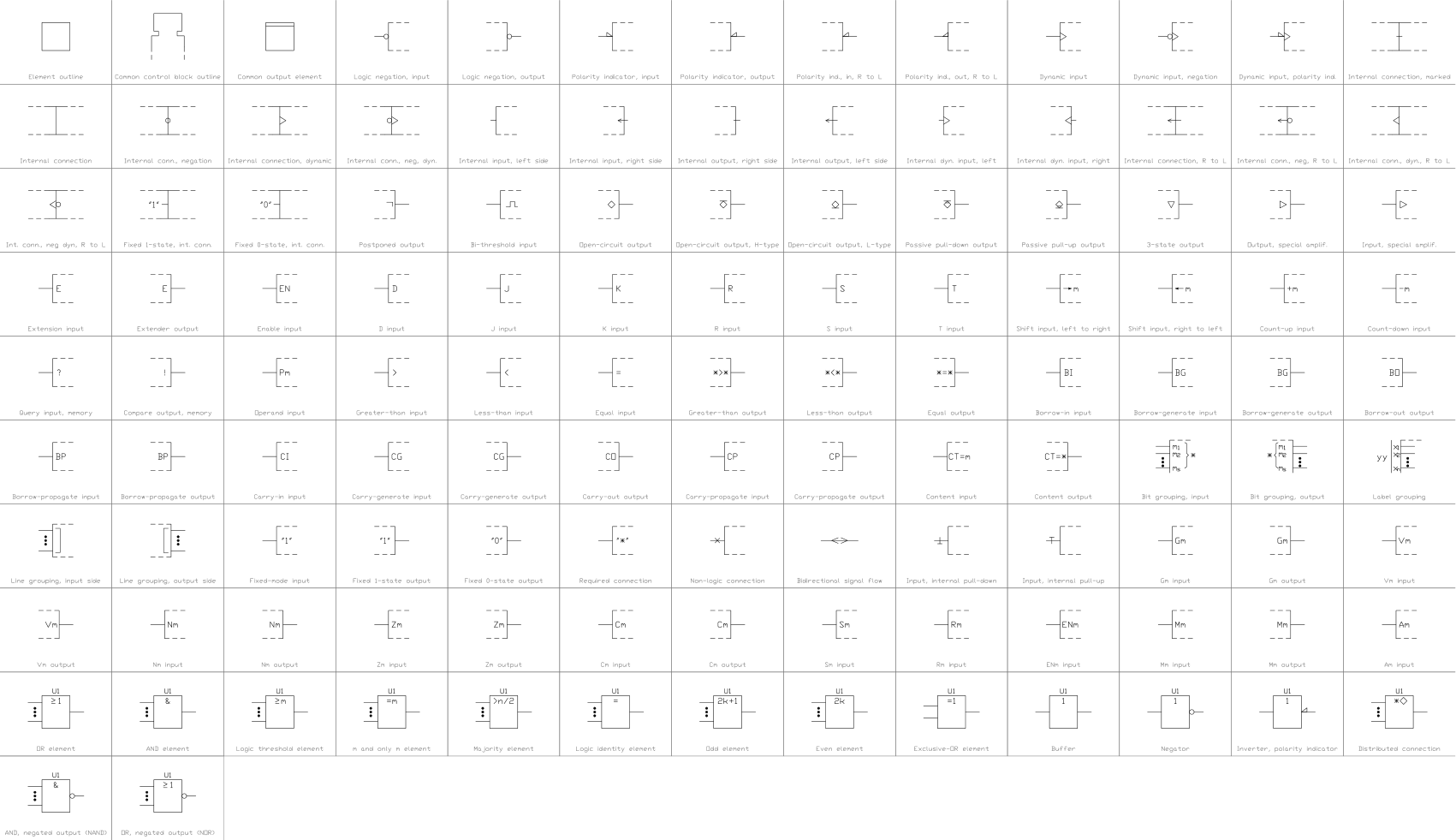

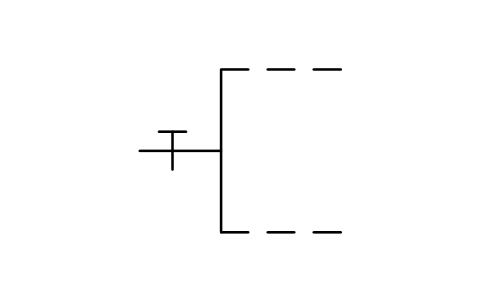

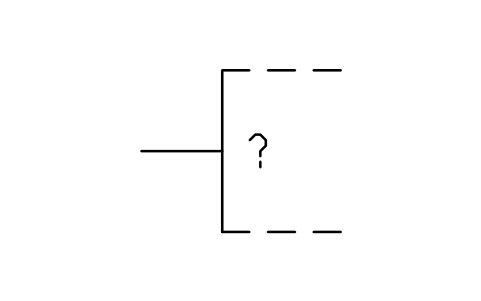

Les 119 symboles

119 symboles sur 119

Il vous manque un symbole ? Dites-nous lequel.

Des attributs pour les nomenclatures

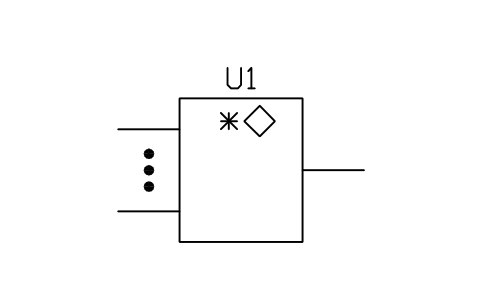

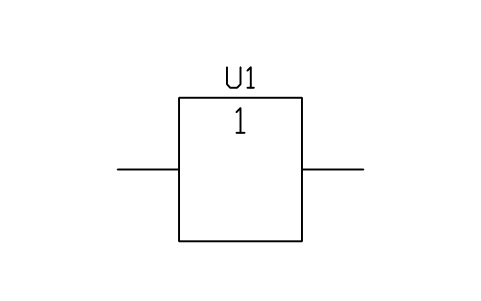

Les éléments logiques portent un repère visible (U1) et des attributs invisibles : FUNCTION, PART_NO, PIN_NUMBERS, MANUFACTURER et REMARKS. Chaque bloc garde aussi le numéro d’entrée de la norme (STD_CLAUSE, par exemple IEC 60617-12 12-27-02) et son numéro de base de données (STD_REF) dans des attributs invisibles, pour retrouver le symbole dans la norme.

Comme les données sont dans des attributs, tu peux exporter les éléments logiques d’un projet vers Excel avec BlockSync, construire une liste, la vérifier et réécrire les corrections en une seule passe, avec aperçu et sauvegarde.

Comment utiliser la bibliothèque

  1. Décompressez le fichier et ouvrez le DWG. Copiez les symboles voulus dans votre plan, ou glissez les blocs depuis le DesignCenter (ADCENTER).
  2. Les symboles sont dessinés à la taille de tracé, en millimètres, sur un module de 2,5 mm : texte de 3 mm de haut, pas de 5 mm entre les broches. Insère-les à l’échelle de ton dessin, par exemple à l’échelle 2 pour un dessin au 1:2.

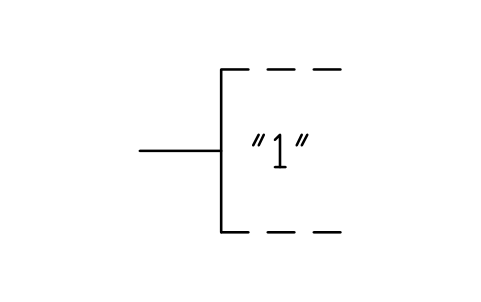

  3. Il y a deux sortes de symboles. Les éléments logiques de base sont des symboles complets : insère-les au centre du cadre. Les autres sont des fragments, un morceau de contour d’élément avec une connexion ou un symbole qualificatif ; leur point d’insertion est l’extrémité libre de la ligne de connexion. Dessine l’élément autour des fragments avec le bloc de contour ou avec tes propres lignes.

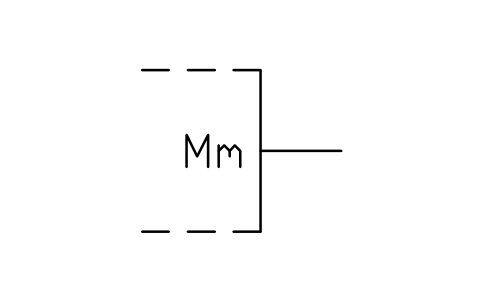

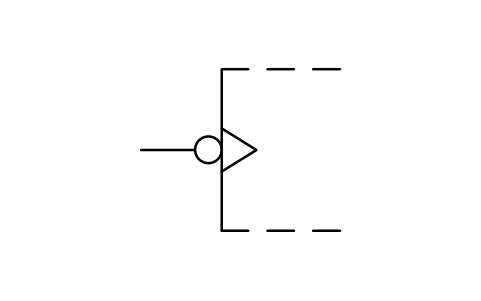

  4. Les symboles qualificatifs se combinent comme le montre la norme : un cercle de négation et un coin dynamique sur une entrée, une lettre de dépendance sur une entrée et le même nombre m sur les entrées qu’elle affecte. Remplace le m des blocs de dépendance par le numéro de ton schéma (modifie le texte après avoir décomposé le bloc).

À propos de la CEI 60617-12

La CEI 60617 est la norme internationale des symboles graphiques pour schémas ; la partie 12 traite des éléments de logique binaire, représentés par des symboles rectangulaires avec des symboles qualificatifs à l’intérieur et aux connexions. Cette bibliothèque suit les figures de la partie 12 pour les contours, les symboles qualificatifs, la notation de dépendance et les éléments logiques de base. Les circuits complets avec numéros de broches, comme les multiplexeurs, additionneurs, registres et mémoires, ne figurent pas dans cette bibliothèque.

Ces symboles sont nos propres dessins d’après les figures de la norme. Ils n’en sont pas des copies et la bibliothèque n’est pas certifiée conforme. Vérifie-les avec la norme, ta norme d’entreprise ou la légende de ton client avant de te fier à une forme.

Questions fréquentes

Comment dessiner une porte NON-ET ou NON-OU ?

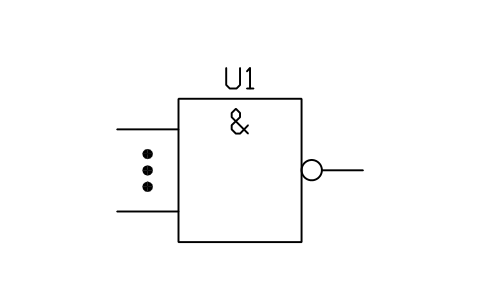

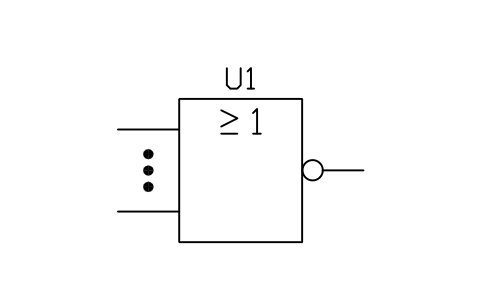

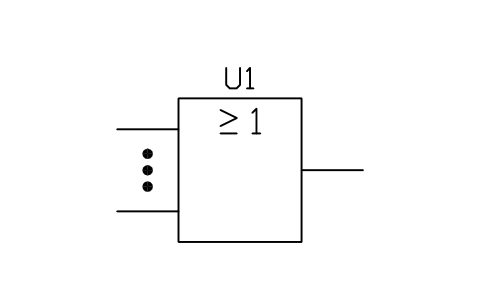

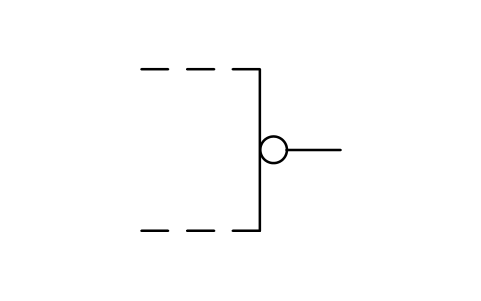

Utilise les blocs « AND, negated output (NAND) » et « OR, negated output (NOR) » : un élément ET avec l’esperluette ou un élément OU avec le signe supérieur ou égal à 1, et un cercle de négation à la sortie. Pour les autres combinaisons, prends l’élément logique voulu et ajoute un fragment de négation sur l’entrée ou la sortie à inverser.

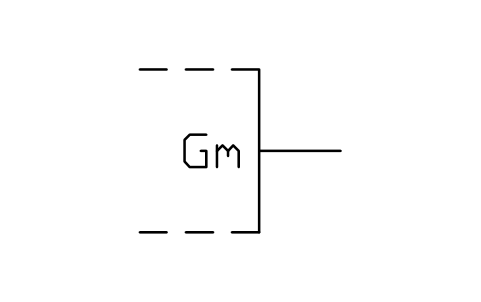

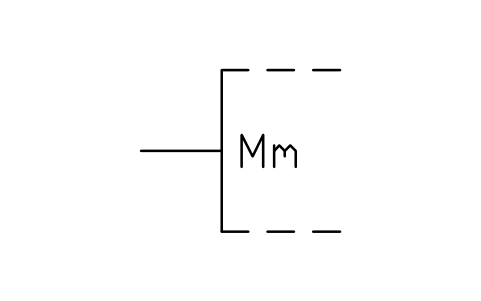

Que signifient les lettres G, V, N, Z, C, S, R, EN, M et A ?

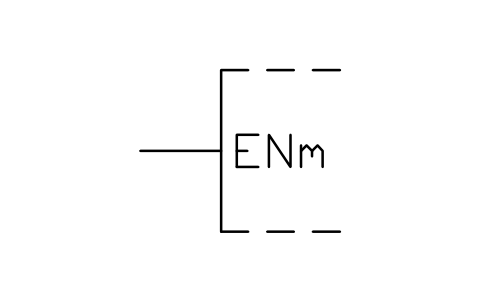

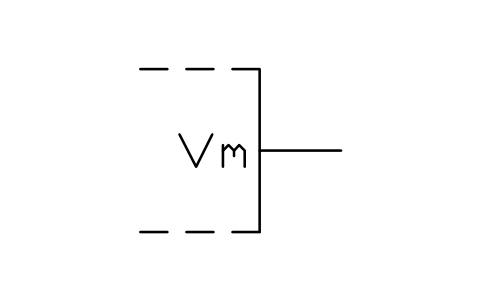

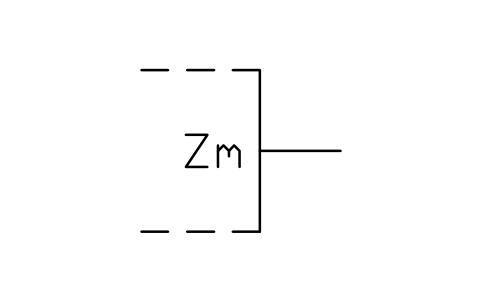

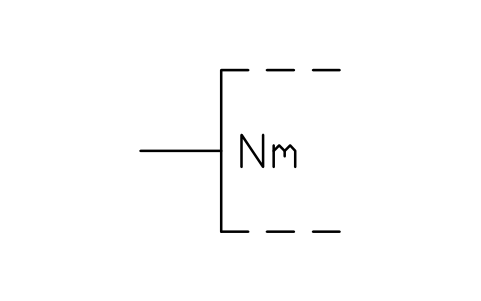

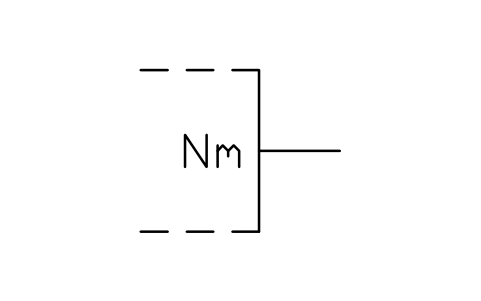

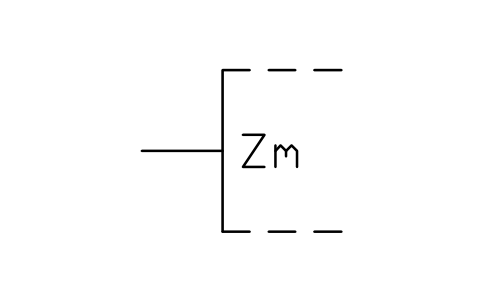

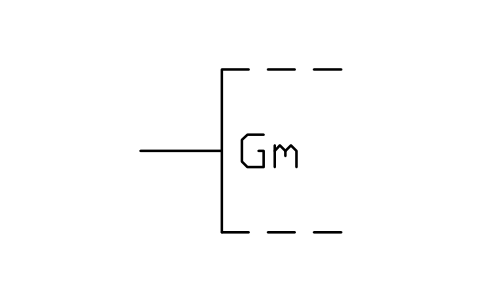

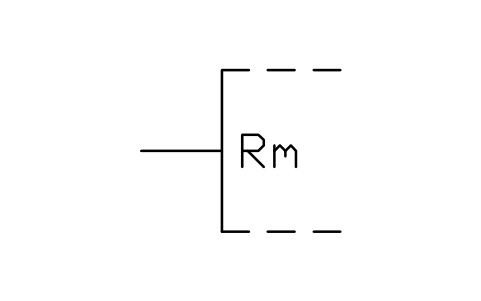

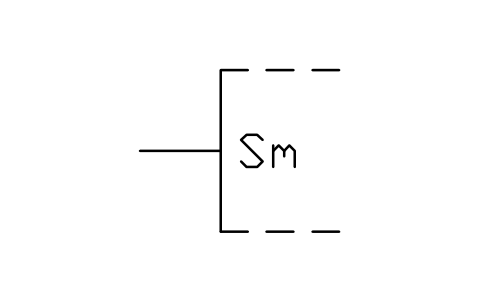

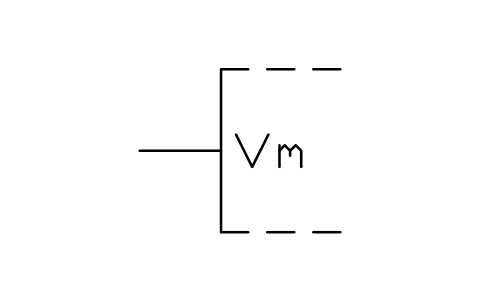

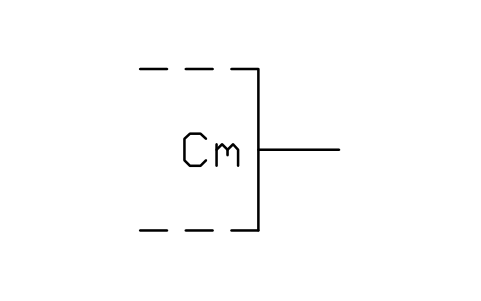

Ce sont les étiquettes de la notation de dépendance. G désigne une relation ET, V un OU, N une négation, Z une interconnexion, C une commande, S une mise à 1, R une remise à 0, EN une validation, M un mode et A une adresse. Le nombre m écrit après la lettre relie l’entrée qui agit aux entrées ou sorties qui portent le même nombre.
Puis-je utiliser les symboles dans des projets commerciaux ?
Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie.
Les symboles américains de portes à formes distinctives sont-ils inclus ?
Non. Cette bibliothèque contient les symboles rectangulaires de la CEI 60617-12, ceux qu’utilisent la norme et la plupart des documents internationaux. Les formes courbes distinctives de la norme américaine n’y figurent pas.
Puis-je modifier un symbole ou ajouter des attributs ?
Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.
Où trouver un jeu complet de ces symboles pour AutoCAD ?
AutoCAD ne fournit que quelques blocs d'exemple ; un jeu complet de symboles vient donc d'une bibliothèque. Téléchargez le ZIP de cette page et ouvrez le DWG : chaque symbole est un bloc. Insérez-le avec INSERT (palette Blocs, onglet Bibliothèques, puis choisissez le DWG) ou faites-le glisser depuis le DesignCenter (ADCENTER). Vous pouvez aussi télécharger un seul symbole.

Compter les symboles et établir une nomenclature

Comme les valeurs nominales et les références sont des attributs, les symboles de tout un projet peuvent être comptés et listés sans ouvrir les dessins. Exportez les blocs vers Excel, totalisez-les avec un tableau croisé dynamique et réécrivez les corrections en une seule exécution, avec aperçu et sauvegarde.
