Blocs gratuits d'installations et d'équipements sportifs pour AutoCAD (DWG) : salle de sport, casiers, sauna, stade, aire de jeux

À propos des tailles

Il n'existe pas de norme unique pour ces éléments. Les emprises sont des tailles typiques de matériel professionnel, les dégagements suivent la pratique courante, et les éléments de piscine, d'aire de jeux et de tribune utilisent les tailles usuelles de chaque corps de métier. Les distances de sécurité, largeurs d'accessibilité et zones de chute sont fixées par les règles applicables à votre projet, par exemple les normes sur les équipements et revêtements d'aires de jeux, la réglementation sur l'accessibilité et les règles du sport.

Les blocs sont nos propres dessins, simplifiés à ce qui compte sur un plan, et la bibliothèque n'est pas certifiée. Elle sert à aménager une installation, pas à prouver qu'un aménagement respecte une norme de sécurité. Vérifiez la fiche technique du produit choisi et reprenez les zones de sécurité, issues de secours et largeurs accessibles dans les règles applicables.

Questions fréquentes

Quels éléments la bibliothèque contient-elle ?

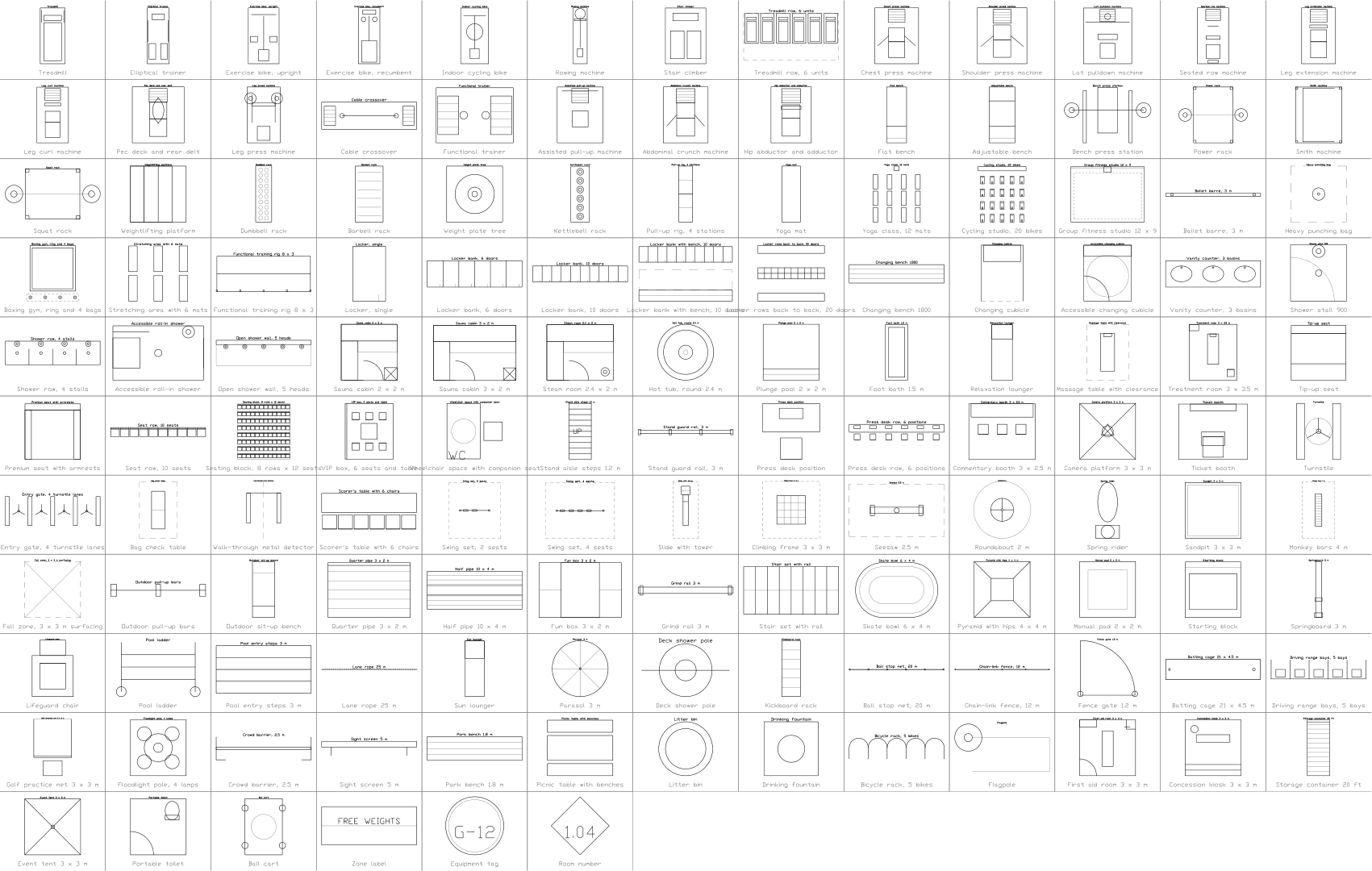

Équipements de sport, appareils de cardio, machines de musculation et racks, aménagements de studios de fitness, casiers et vestiaires, douches, saunas et éléments de spa, sièges de stade, accès et postes d'officiels, jeux d'enfants, éléments de skatepark, équipement de piscine, filets et clôtures, mâts d'éclairage, club-house et mobilier extérieur, et 3 repères de plan. La page ci-dessus liste chaque groupe avec son nombre.

Les machines correspondent-elles à un fabricant ?

Non. Les emprises sont des tailles typiques de chaque type de machine. Servez-vous du bloc pour planifier la pièce et les dégagements, puis remplacez-le ou étirez-le à la taille exacte de la fiche technique du produit choisi.

Puis-je utiliser les symboles dans des projets commerciaux ?

Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie.

Où sont les terrains, les buts et les gradins ?

Terrains, buts, bancs et gradins sont dans la bibliothèque des terrains de sport ; cette bibliothèque ajoute les équipements, locaux et aménagements autour. Portes, fenêtres et sanitaires sont dans la bibliothèque des plans d'architecture.

Puis-je modifier un symbole ou ajouter des attributs ?

Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.

Où trouver un jeu complet de ces symboles pour AutoCAD ?

AutoCAD ne fournit que quelques blocs d'exemple ; un jeu complet de symboles vient donc d'une bibliothèque. Téléchargez le ZIP de cette page et ouvrez le DWG : chaque symbole est un bloc. Insérez-le avec INSERT (palette Blocs, onglet Bibliothèques, puis choisissez le DWG) ou faites-le glisser depuis le DesignCenter (ADCENTER). Vous pouvez aussi télécharger un seul symbole.
