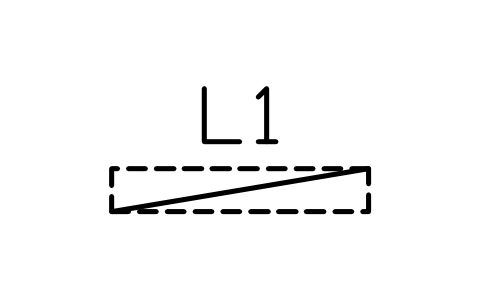

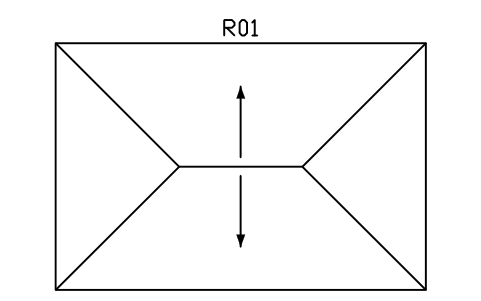

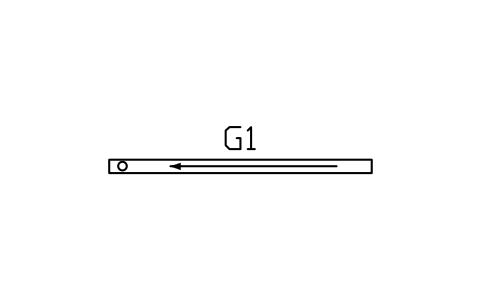

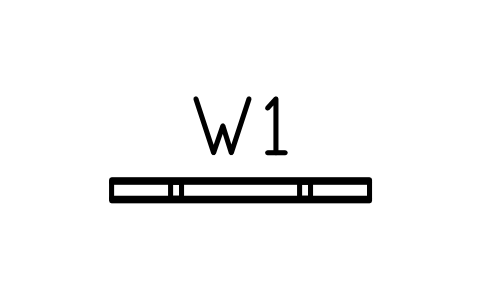

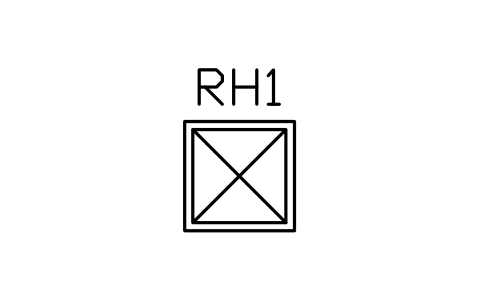

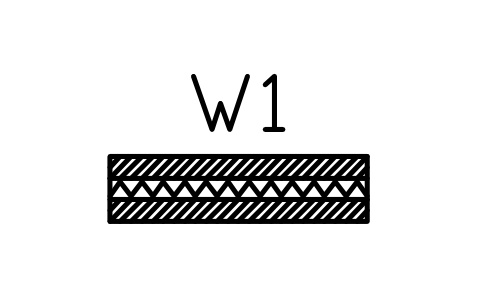

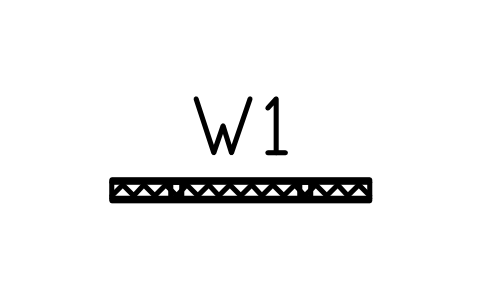

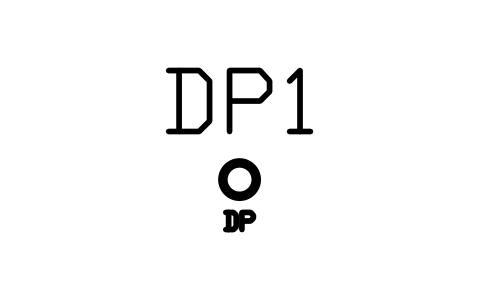

Blocs AutoCAD d'escaliers, murs, toitures et structure gratuits (DWG) pour plans et détails

À propos des conventions de dessin

Il n'existe pas de norme unique pour les symboles de plans d'architecture : les portes, fenêtres, escaliers et meubles se dessinent de façon assez semblable, mais des détails comme l'arc de débattement, les traits de fenêtre ou la flèche d'escalier diffèrent d'un pays et d'une agence à l'autre.

Ces symboles sont nos propres dessins d'après les conventions courantes du dessin d'architecture, et la bibliothèque n'est certifiée conforme à aucune norme. Vérifiez-les par rapport au standard de votre agence ou de votre client et modifiez les blocs si les vôtres diffèrent.

Questions fréquentes

Ces symboles suivent-ils une norme de dessin ?

Non. Il n'existe pas de norme contraignante pour les symboles de plans d'architecture. Ils suivent les conventions courantes et peuvent être modifiés pour correspondre au standard de votre agence.

Dans quelles unités sont les blocs ?

En millimètres, en grandeur réelle. Insérez-les à l'échelle 1 dans un espace objet en millimètres ; si votre dessin est en mètres ou en pouces, mettez les blocs à l'échelle à l'insertion (0,001 ou 0,03937).

Puis-je utiliser les symboles dans des projets commerciaux ?

Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie.

Comment établir une nomenclature de portes ou de mobilier à partir des dessins ?

Exportez avec BlockSync les blocs de portes, de fenêtres ou de mobilier de tous les dessins vers Excel : une ligne par bloc avec son repère et ses attributs. Saisissez les dimensions et finitions dans Excel et réécrivez-les en une seule exécution, avec aperçu et sauvegarde.

Puis-je modifier un symbole ou ajouter des attributs ?

Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.
