Cablaggio I/O PLC
Cablaggio PLC di una stazione di pompaggio: alimentatore e CPU, un modulo di ingressi digitali con quattro dispositivi di campo, un modulo di uscite a relè con quattro carichi, un modulo di ingressi analogici con due trasmettitori e le linee a 24 V DC e 0 V.
Libero da usare e modificare nei propri progetti, anche commerciali. Lo ZIP contiene il disegno di esempio, un modello, una tabella di stili di stampa e un README; non serve alcun componente aggiuntivo. I dati del disegno sono inventati, quindi non è adatto alla progettazione né alla costruzione. Fornito così com'è, senza garanzia. Condizioni d'uso della libreria (CXL-1.0)
Versione 1.0 · aggiornata il 21 ottobre 2026
Questo esempio usa queste risorse

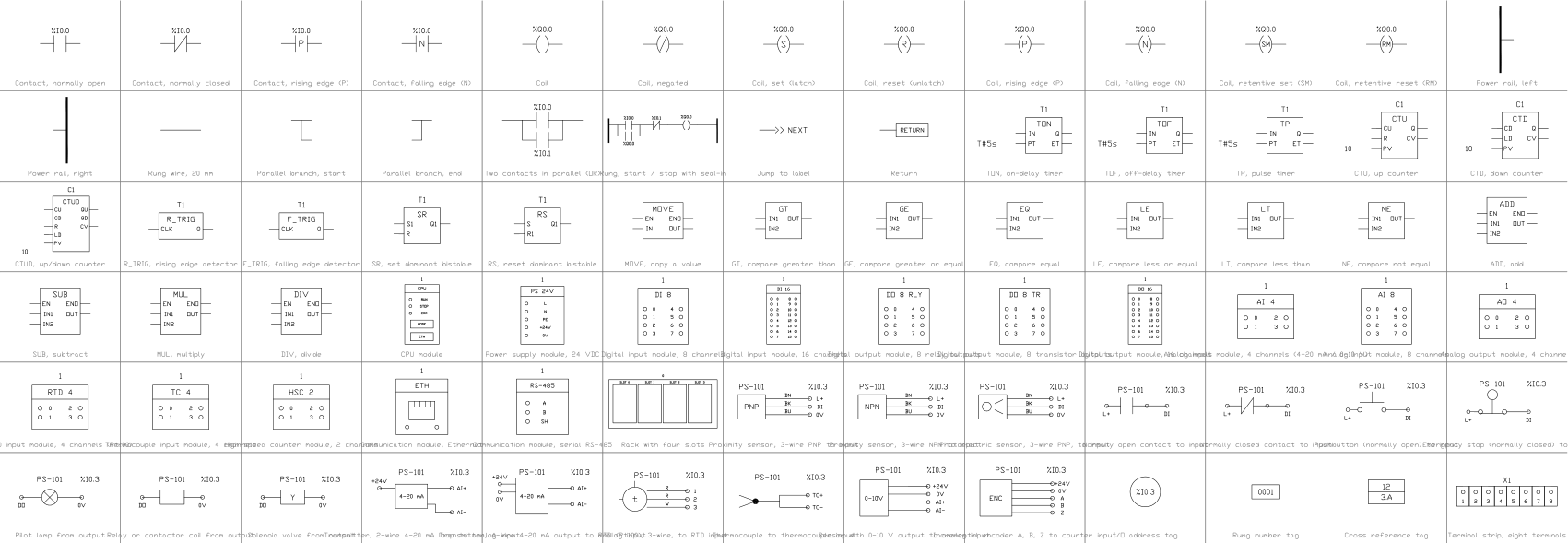

I simboli sono blocchi delle nostre librerie, con gli attributi già compilati. La cornice e il cartiglio provengono dal nostro modello di cartiglio ISO A3. Scaricali per disegnare i tuoi schemi.
Layer, stili e impostazione del foglio sono gli stessi per tutti i disegni della serie; sono descritti nella pagina della serie: Schema logico e cablaggio PLC
Campi del cartiglio
Gli attributi del cartiglio. Fai doppio clic per compilarli, oppure scrivili per un intero set di disegni con BlockSync.
| Attributo | Campo sul foglio | Valore in questo esempio |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 24 V DC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | PLC input and output wiring |
| DRAWING_NO | DRAWING NO. | E-402 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tabella delle revisioni: da R1 a R4, ciascuna con REV, DATE, DESCRIPTION e BY (16 attributi, vuoti in questo esempio).
Blocchi nel disegno
L'elenco dei componenti del disegno: nome del blocco, simbolo e quante volte è inserito. Con BlockSync puoi esportare lo stesso elenco dai tuoi disegni.
| Simbolo | Blocco | Quantità |
|---|---|---|

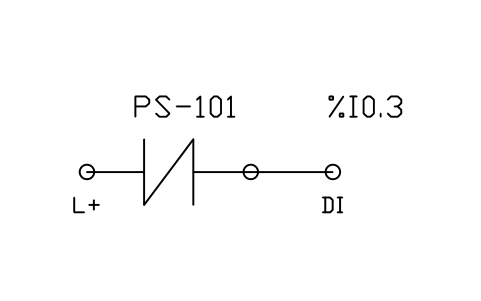

 Contatto normalmente chiuso verso ingresso | PLC_FIELD_CONTACT_NC | 2 |

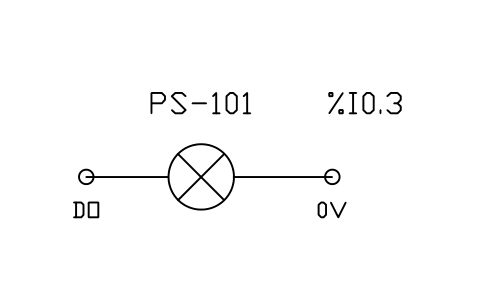

 Spia da uscita | PLC_FIELD_LAMP | 2 |

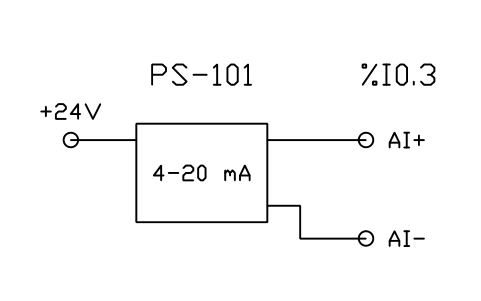

 Trasmettitore, anello 4-20 mA a 2 fili verso ingresso analogico | PLC_FIELD_4_20MA_2WIRE | 2 |

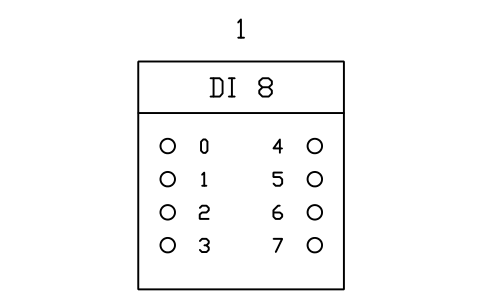

 Modulo di ingressi digitali, 8 canali | PLC_MOD_DI8 | 1 |

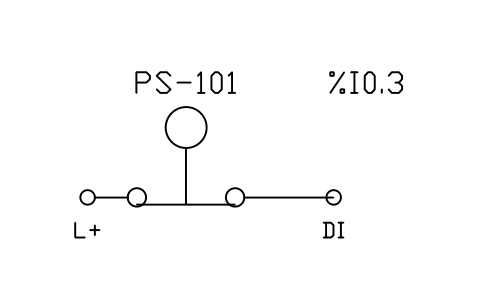

 Arresto di emergenza (normalmente chiuso) verso ingresso | PLC_FIELD_ESTOP | 1 |

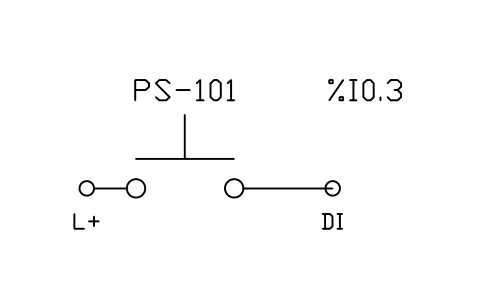

 Pulsante (normalmente aperto) verso ingresso | PLC_FIELD_PUSHBUTTON | 1 |

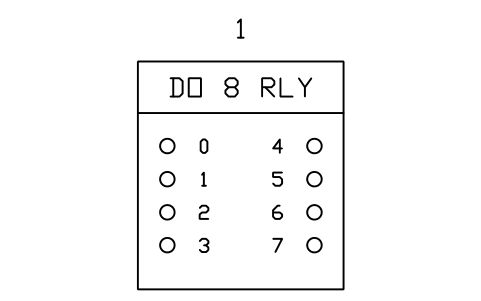

 Modulo di uscite digitali, 8 uscite a relè | PLC_MOD_DO8_RELAY | 1 |

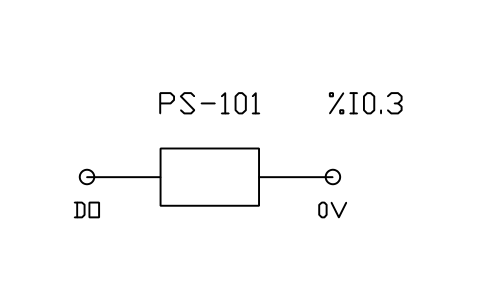

 Bobina di relè o contattore da uscita | PLC_FIELD_COIL | 1 |

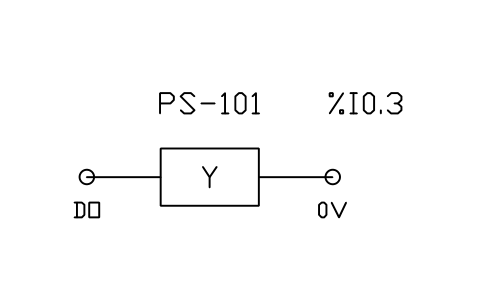

 Elettrovalvola da uscita | PLC_FIELD_SOLENOID | 1 |

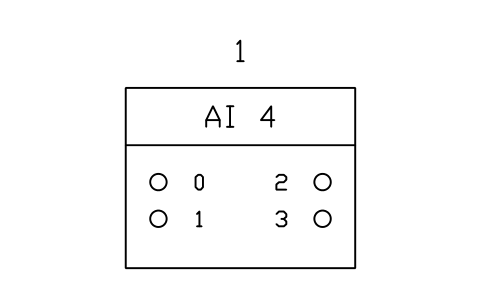

 Modulo di ingressi analogici, 4 canali (4-20 mA / 0-10 V) | PLC_MOD_AI4 | 1 |

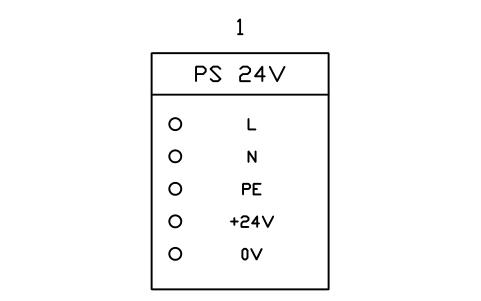

 Modulo di alimentazione, 24 VDC | PLC_MOD_PSU | 1 |

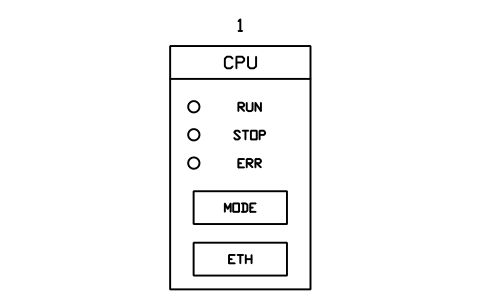

 Modulo CPU | PLC_MOD_CPU | 1 |
Elenco dei componenti
Una riga per ogni simbolo inserito, letta dagli attributi dei blocchi del disegno: ciò che è mostrato sul foglio e gli attributi dell'elenco compilati ma non visibili. BlockSync esporta gli stessi attributi dai tuoi disegni.
| Sigla | Descrizione | Mostrato sul foglio | Compilato, non mostrato |
|---|---|---|---|
| 1 | Modulo di ingressi digitali, 8 canaliPLC_MOD_DI8 | MODULE_TYPE = Digital inputADDRESS_START = I0.0CHANNELS = 8SIGNAL = 24 V DC | |
| SB1 | Arresto di emergenza (normalmente chiuso) verso ingressoPLC_FIELD_ESTOP | ADDRESS = I0.0 | DESCRIPTION = Emergency stop, normally closedCABLE = 2x0.75 mm2 |
| SB2 | Contatto normalmente chiuso verso ingressoPLC_FIELD_CONTACT_NC | ADDRESS = I0.1 | DESCRIPTION = Stop, normally closedCABLE = 2x0.75 mm2 |
| SB3 | Pulsante (normalmente aperto) verso ingressoPLC_FIELD_PUSHBUTTON | ADDRESS = I0.2 | DESCRIPTION = Start, normally openCABLE = 2x0.75 mm2 |
| FR1 | Contatto normalmente chiuso verso ingressoPLC_FIELD_CONTACT_NC | ADDRESS = I0.3 | DESCRIPTION = Pump overload, normally closedCABLE = 2x0.75 mm2 |
| 2 | Modulo di uscite digitali, 8 uscite a relèPLC_MOD_DO8_RELAY | MODULE_TYPE = Digital output, relayADDRESS_START = Q0.0CHANNELS = 8SIGNAL = 24 V DC, 2 A | |
| KM1 | Bobina di relè o contattore da uscitaPLC_FIELD_COIL | ADDRESS = Q0.4 | DESCRIPTION = Pump contactor coilCABLE = 2x0.75 mm2 |
| HL1 | Spia da uscitaPLC_FIELD_LAMP | ADDRESS = Q0.5 | DESCRIPTION = Run lamp, greenCABLE = 2x0.75 mm2 |
| HL2 | Spia da uscitaPLC_FIELD_LAMP | ADDRESS = Q0.6 | DESCRIPTION = Alarm lamp, redCABLE = 2x0.75 mm2 |
| YV1 | Elettrovalvola da uscitaPLC_FIELD_SOLENOID | ADDRESS = Q0.7 | DESCRIPTION = Inlet valve solenoidCABLE = 2x0.75 mm2 |
| 3 | Modulo di ingressi analogici, 4 canali (4-20 mA / 0-10 V)PLC_MOD_AI4 | MODULE_TYPE = Analogue inputADDRESS_START = IW0CHANNELS = 4SIGNAL = 4-20 mA | |
| PT101 | Trasmettitore, anello 4-20 mA a 2 fili verso ingresso analogicoPLC_FIELD_4_20MA_2WIRE | ADDRESS = IW0 | DESCRIPTION = Discharge pressure transmitterCABLE = 2x0.75 mm2, shielded |
| LT101 | Trasmettitore, anello 4-20 mA a 2 fili verso ingresso analogicoPLC_FIELD_4_20MA_2WIRE | ADDRESS = IW1 | DESCRIPTION = Wet well level transmitterCABLE = 2x0.75 mm2, shielded |
| PS | Modulo di alimentazione, 24 VDCPLC_MOD_PSU | INPUT = 230 V ACOUTPUT = 24 V DC, 10 A | |
| 0 | Modulo CPUPLC_MOD_CPU | MODULE_TYPE = CPU |
Costruttore, modello e note sono vuoti su tutti i blocchi, pronti per i tuoi dati. I valori sono esempi.
