Profilati AISC ad ali larghe e a I gratuiti per AutoCAD (DWG): W, HP e S

Profilati AISC ad ali larghe e a I: 339 blocchi AutoCAD (DWG) pronti all'uso, da scaricare gratis e usare nei tuoi progetti, in un unico ZIP o un simbolo alla volta.

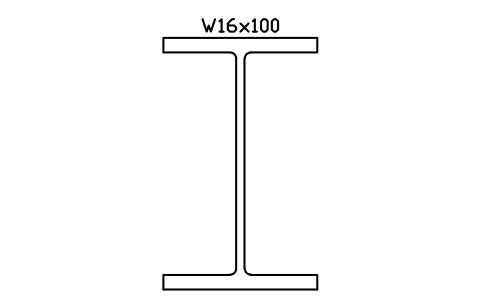

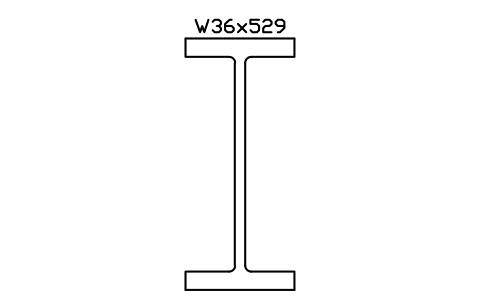

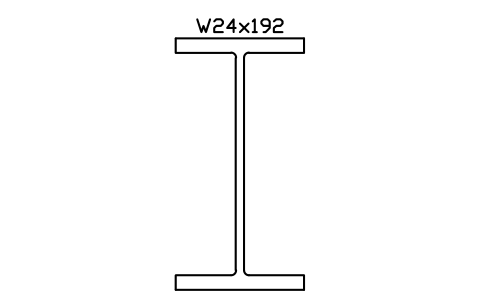

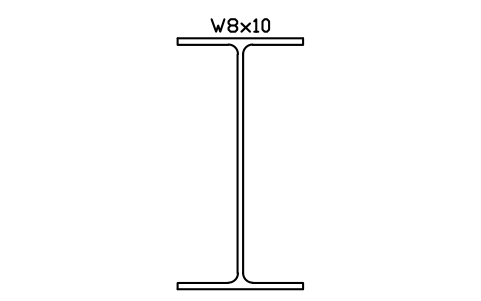

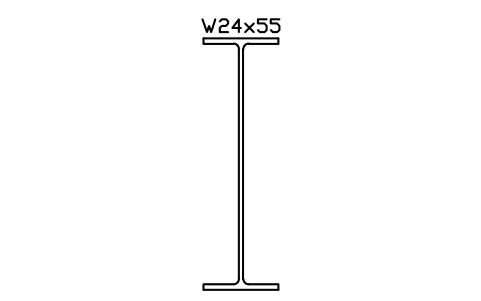

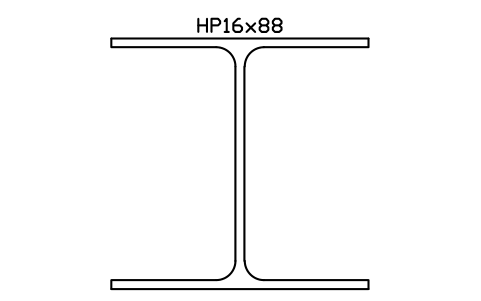

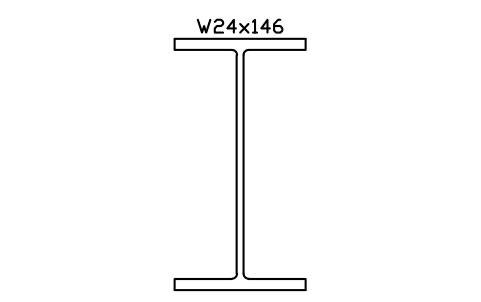

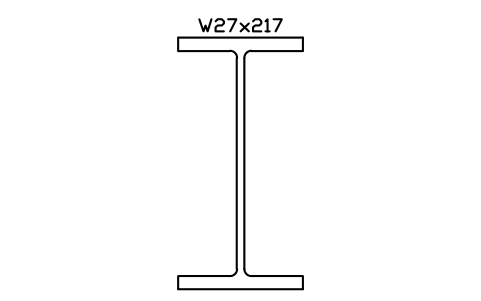

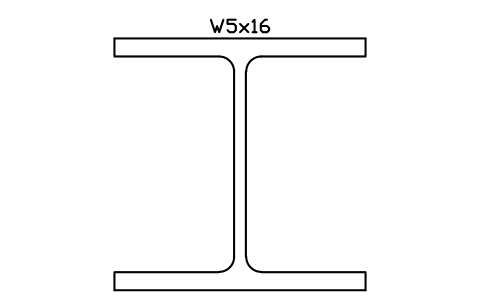

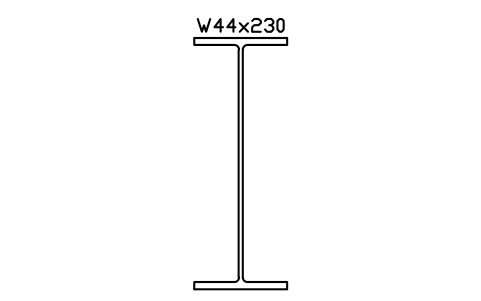

339 blocchi con le sezioni dei profilati laminati AISC, a grandezza reale in pollici: tutti i profilati W da W4 a W44, i profilati per pali HP e i profilati S con le ali inclinate. Altezza, larghezza dell'ala, spessore dell'anima e dell'ala e raggio di raccordo seguono le tabelle dei profilati AISC. Designazione, norma, qualità dell'acciaio, peso al piede e area sono attributi, così un elenco dell'acciaio si può contare direttamente dai disegni.

Versione 1.0 · aggiornata il 17 ottobre 2026

Usi AutoCAD 2017 o una versione precedente? Scarica il formato 2010

Diritti d'autore: CADXChange. Puoi usare e modificare i simboli liberamente nei tuoi disegni e progetti, anche commerciali; l'indicazione della fonte e un link servono solo se li pubblichi. Ti chiediamo di non ridistribuire né rivendere la libreria. Ogni ZIP contiene un normale file DWG in formato AutoCAD 2018 e un README, senza bisogno di componenti aggiuntivi. Fornita così com'è, senza garanzie. Condizioni d'uso della libreria (CXL-1.0)

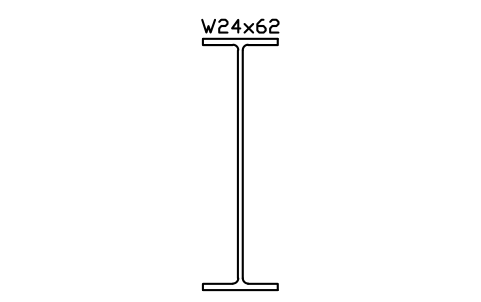

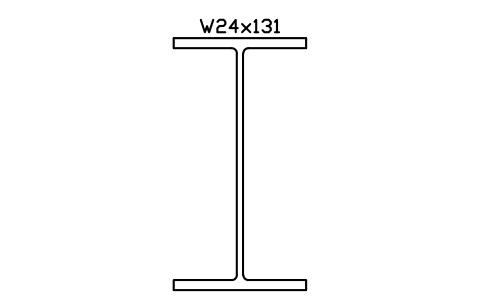

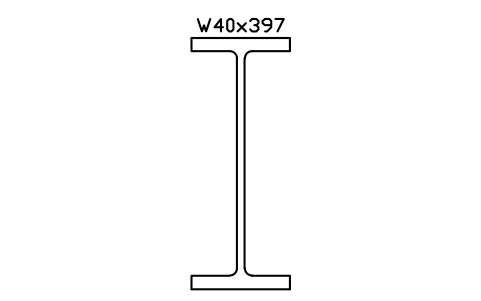

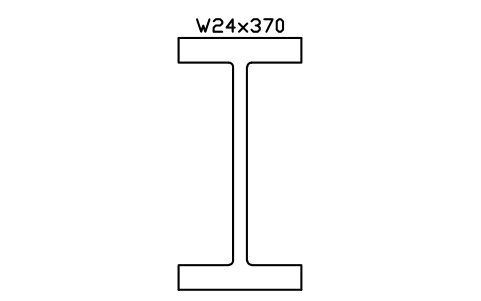

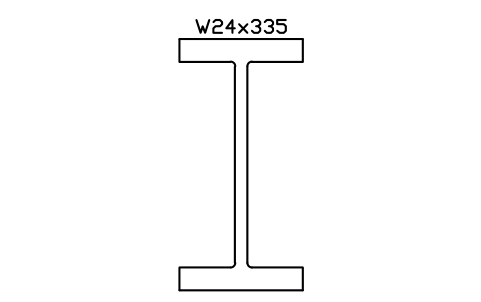

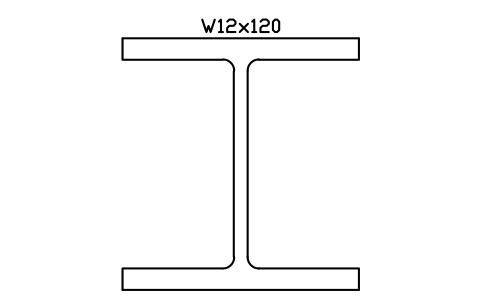

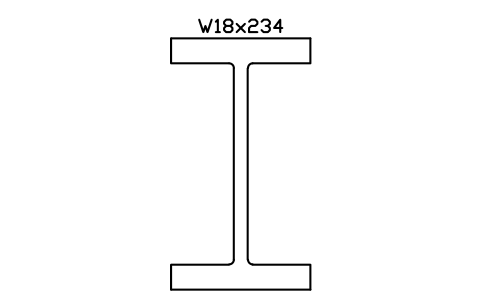

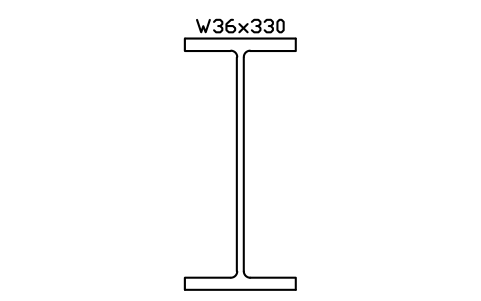

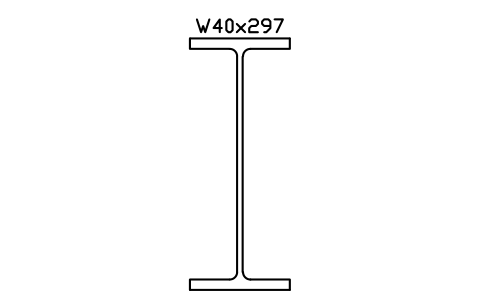

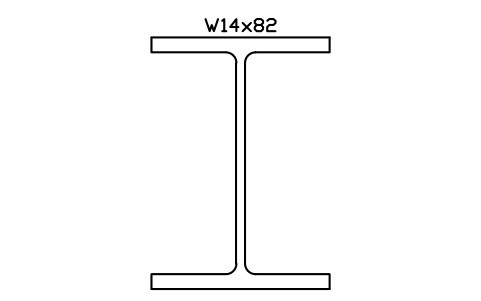

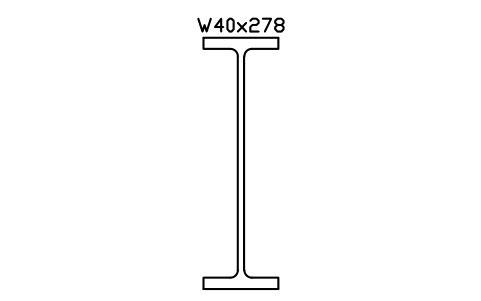

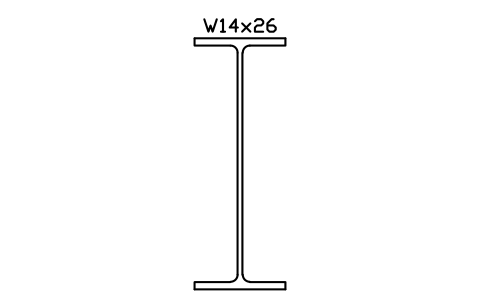

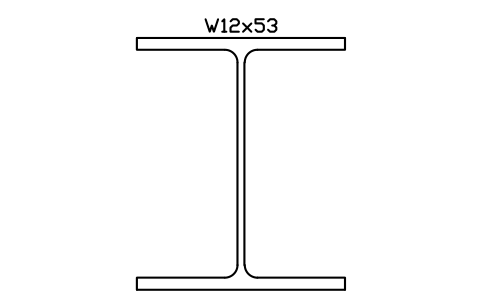

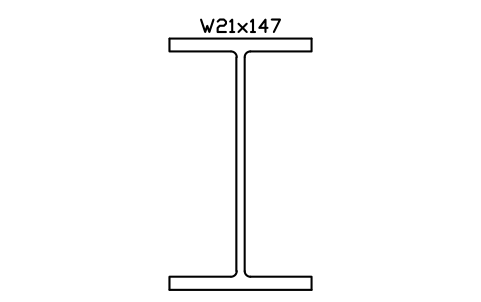

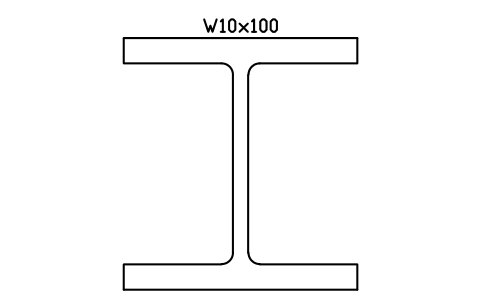

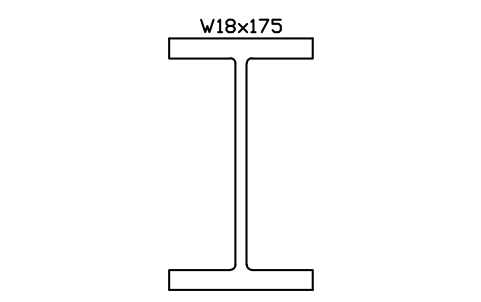

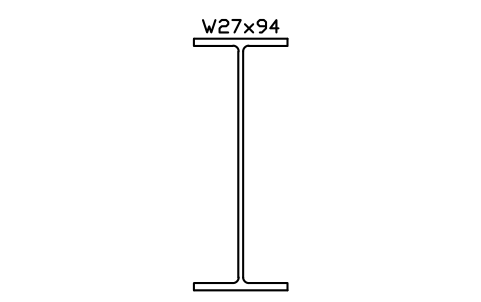

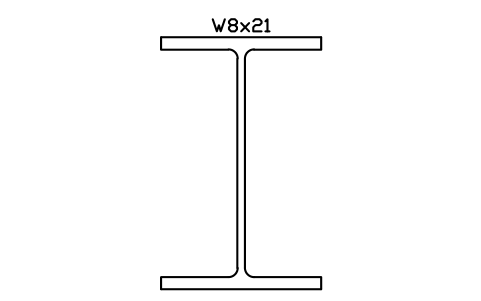

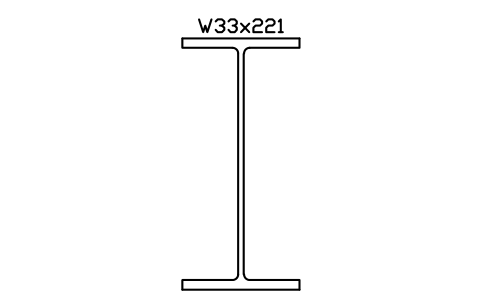

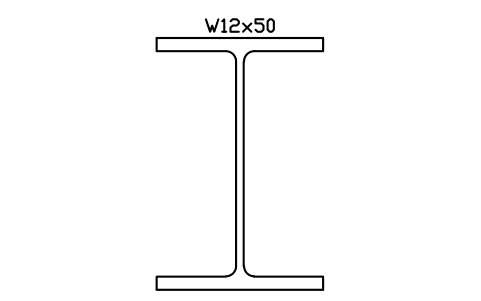

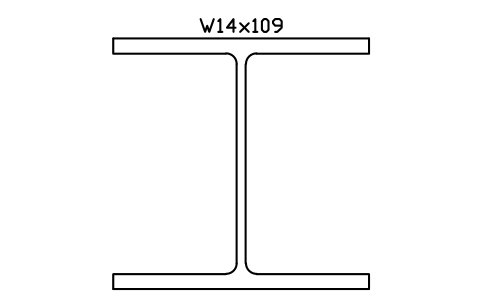

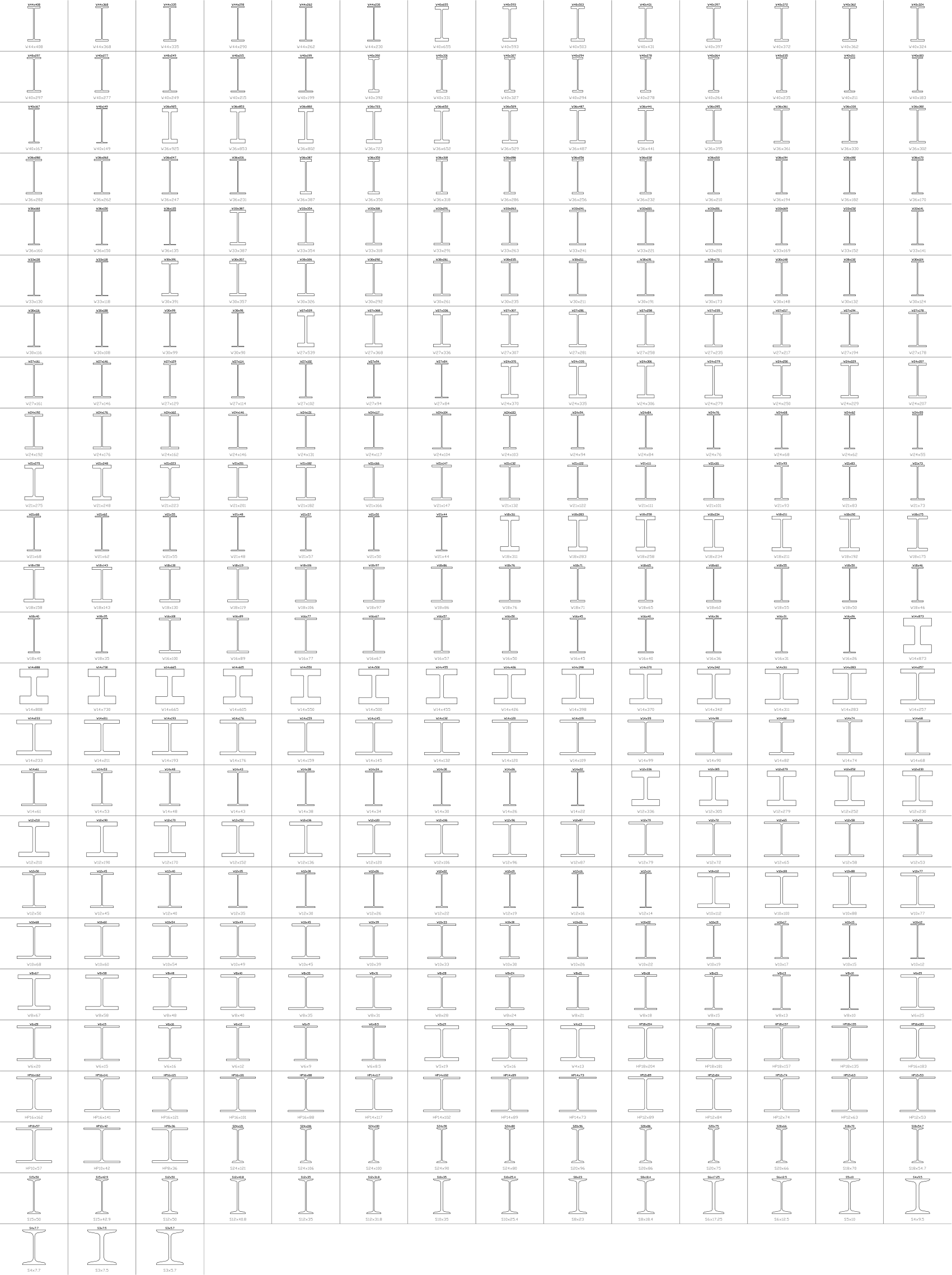

Tutti i 339 simboli

339 simboli su 339

Manca un simbolo? Dicci quale.

Attributi per le distinte base

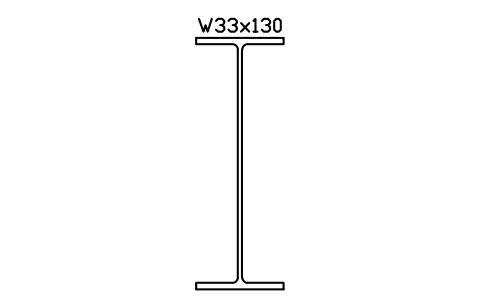

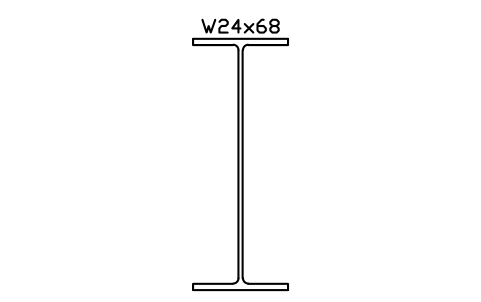

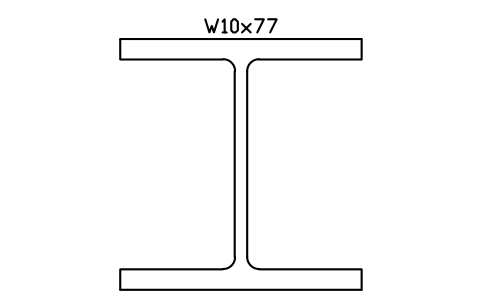

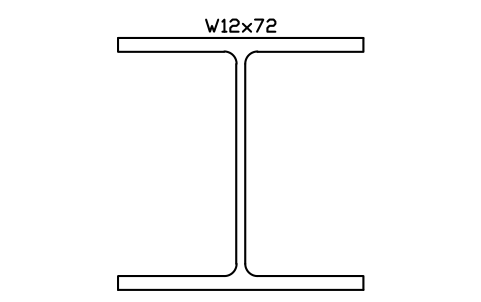

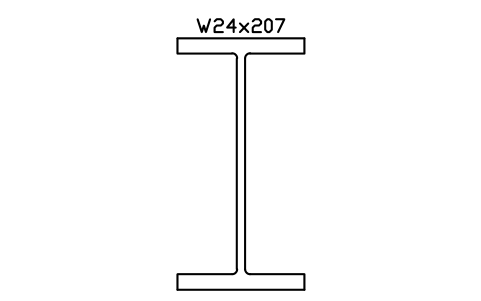

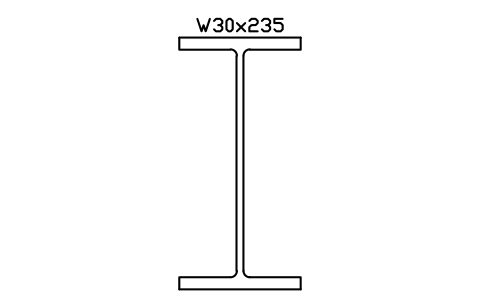

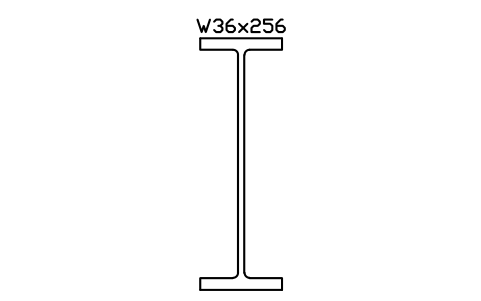

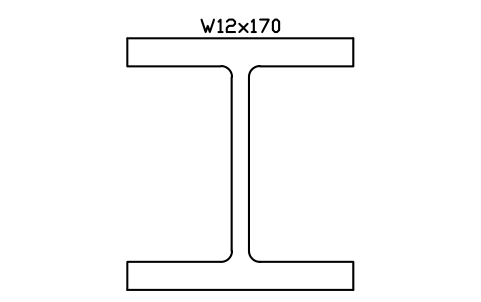

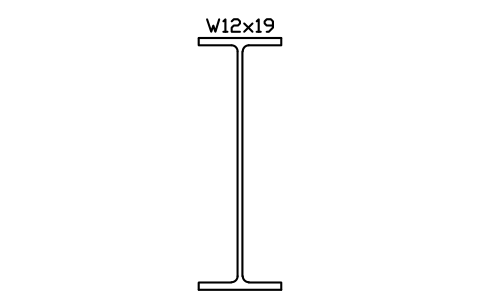

Ogni blocco ha sopra il profilato un attributo visibile DESIGNATION (per esempio W12x26), il cui testo cresce con la misura del profilato. I dati per un elenco dell'acciaio sono attributi invisibili: STANDARD, STEEL_GRADE, WEIGHT_PLF, AREA_IN2, LENGTH, QTY, FINISH, PART_NO e REMARKS. WEIGHT_PLF in lb/ft e AREA_IN2 in in² sono i valori delle tabelle AISC.

Come usare la libreria

  1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).
  2. I blocchi sono disegnati a grandezza reale in pollici, 1 unità di disegno = 1 pollice, e le unità del disegno sono impostate sui pollici. In un disegno in millimetri inseriscili con fattore di scala 25,4.
  3. I profilati si inseriscono nel centro. È mostrata solo la sezione: per ottenere un elemento in 3D, esplodi il blocco, trasforma il contorno chiuso in una regione con REGION ed estrudila con ESTRUDI fino alla lunghezza di taglio.

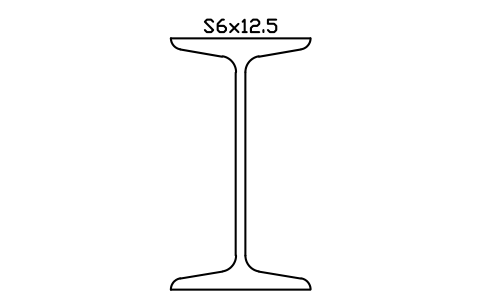

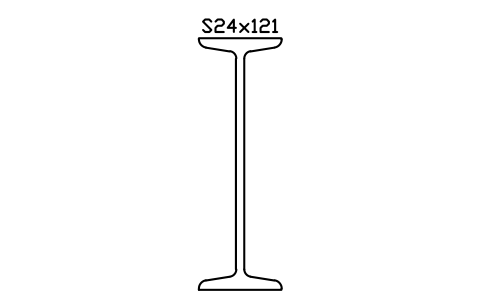

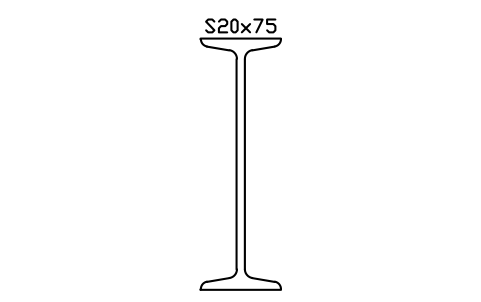

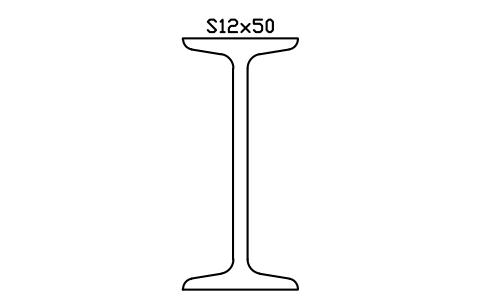

  4. I blocchi mostrano il semplice contorno del profilato laminato: ali, anima e raccordi alla radice. I profilati S mantengono la pendenza di 1:6 delle ali.

Sulle tabelle AISC e sulle quote

Le quote provengono dalle tabelle dei profilati AISC. Il raggio di raccordo non vi compare e viene ricavato dalla quota k (k − tf per i profilati W e HP); l'area di ogni contorno disegnato coincide entro circa l'1 % con quella della tabella per i profilati W.

I blocchi sono disegni nostri, non copie delle tabelle AISC, e la libreria non è certificata. Le quote sono nominali. Confrontale con l'edizione dell'AISC Steel Construction Manual usata dal tuo progetto e prendi i valori di progetto dal manuale o dal fornitore.

Domande frequenti

Questi profilati rispettano le tabelle AISC?
Sì. Altezza, larghezza dell'ala e spessori dell'anima e dell'ala provengono dalle tabelle dei profilati AISC, e peso al piede e area sono i valori delle tabelle. I raggi di raccordo sono ricavati dalla quota k, perché le tabelle non li riportano.
Posso usare i blocchi in un disegno in millimetri?
Sì. I blocchi sono disegnati in pollici, quindi in un disegno in millimetri inseriscili con fattore di scala 25,4. In un disegno in pollici il fattore è 1.
Posso usare i simboli in progetti commerciali?
Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia. Ti chiediamo di non ridistribuire né rivendere la libreria; vedi le condizioni d'uso della libreria.
Posso cambiare un simbolo o aggiungere attributi?
Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
Dove trovo una raccolta completa di questi simboli per AutoCAD?
AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
