Profilati cavi AISC HSS e tubi d'acciaio gratuiti per AutoCAD (DWG): rettangolari, quadri e circolari

Profilati cavi AISC HSS e tubi d'acciaio: 352 blocchi AutoCAD (DWG) pronti all'uso, da scaricare gratis e usare nei tuoi progetti, in un unico ZIP o un simbolo alla volta.

352 blocchi con le sezioni a grandezza reale in pollici: HSS rettangolari e quadri fino a 8 pollici, HSS circolari fino a 8,625 pollici di diametro esterno e tubi standard (STD), extra-forti (XS) e doppio extra-forti (XXS) da 1/2 a 26 pollici. Le pareti sono disegnate con lo spessore di progetto che usano le proprietà di sezione AISC. Designazione, norma, qualità dell'acciaio, peso al piede e area sono attributi, così un elenco dell'acciaio si può contare direttamente dai disegni.

Versione 1.0 · aggiornata il 17 ottobre 2026

Usi AutoCAD 2017 o una versione precedente? Scarica il formato 2010

Diritti d'autore: CADXChange. Puoi usare e modificare i simboli liberamente nei tuoi disegni e progetti, anche commerciali; l'indicazione della fonte e un link servono solo se li pubblichi. Ti chiediamo di non ridistribuire né rivendere la libreria. Ogni ZIP contiene un normale file DWG in formato AutoCAD 2018 e un README, senza bisogno di componenti aggiuntivi. Fornita così com'è, senza garanzie. Condizioni d'uso della libreria (CXL-1.0)

Tutti i 352 simboli

352 simboli su 352

Manca un simbolo? Dicci quale.

Attributi per le distinte base

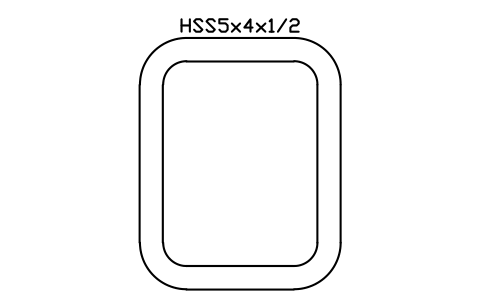

Ogni blocco ha sopra il profilato un attributo visibile DESIGNATION (per esempio HSS8x4x1/2), il cui testo cresce con la misura del profilato. I dati per un elenco dell'acciaio sono attributi invisibili: STANDARD (ASTM A500 per gli HSS, ASTM A53 per i tubi), STEEL_GRADE, WEIGHT_PLF, AREA_IN2, LENGTH, QTY, FINISH, PART_NO e REMARKS. WEIGHT_PLF in lb/ft e AREA_IN2 in in² sono i valori delle tabelle AISC.

Come usare la libreria

  1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).
  2. I blocchi sono disegnati a grandezza reale in pollici, 1 unità di disegno = 1 pollice, e le unità del disegno sono impostate sui pollici. In un disegno in millimetri inseriscili con fattore di scala 25,4.

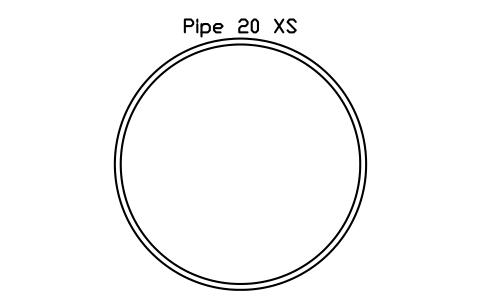

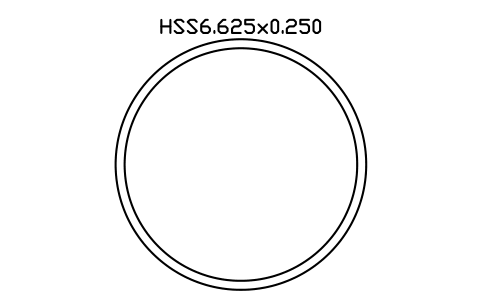

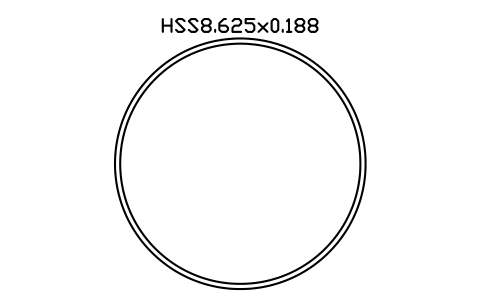

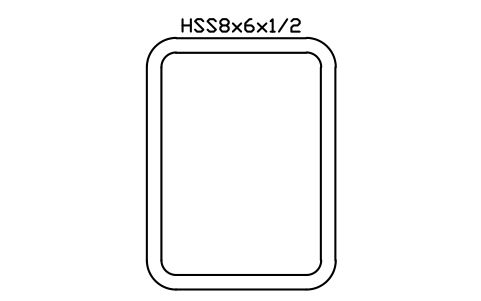

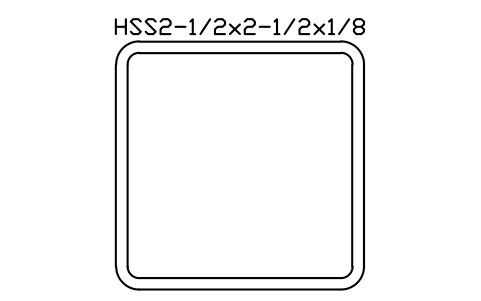

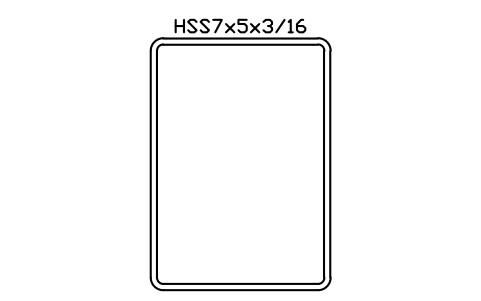

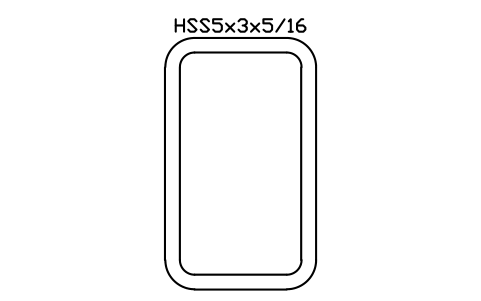

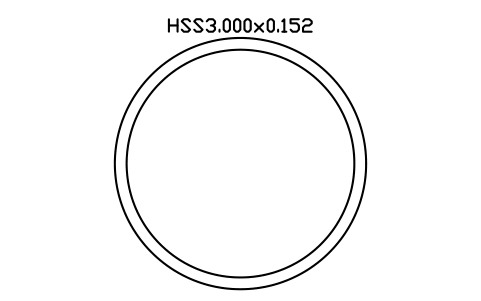

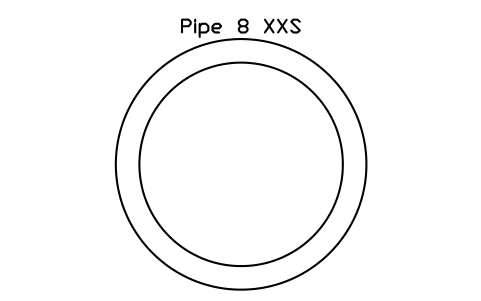

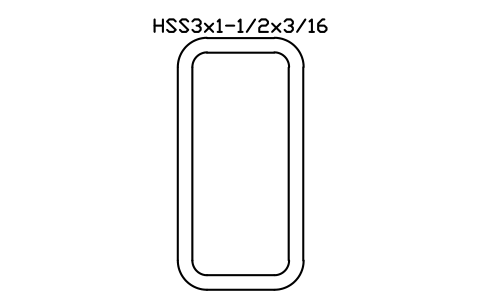

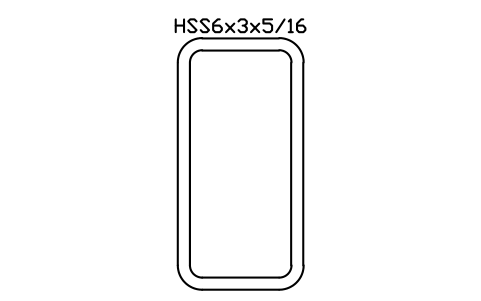

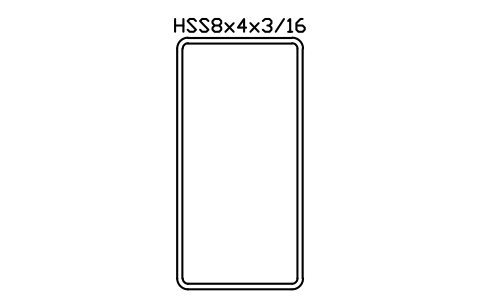

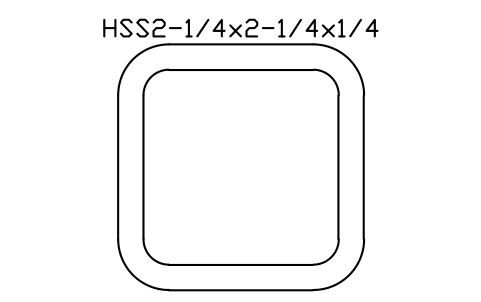

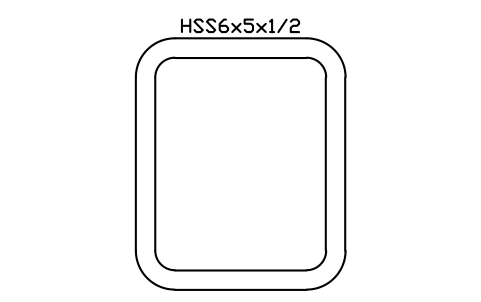

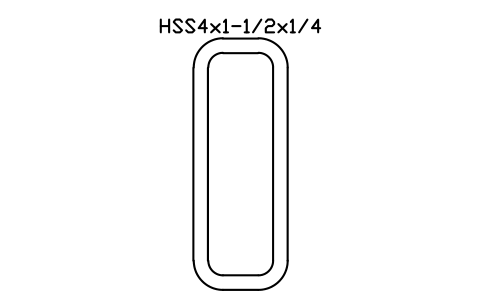

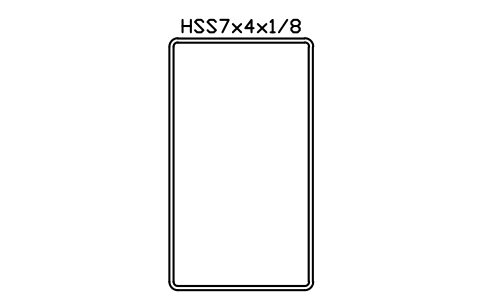

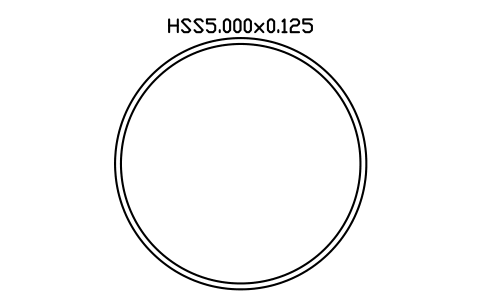

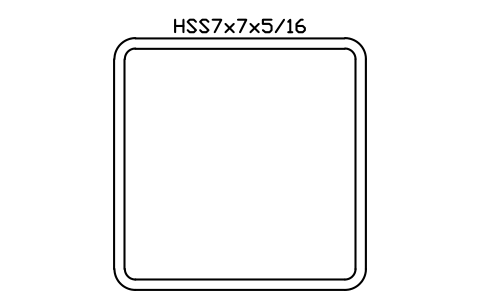

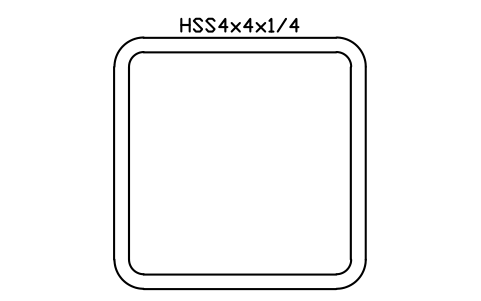

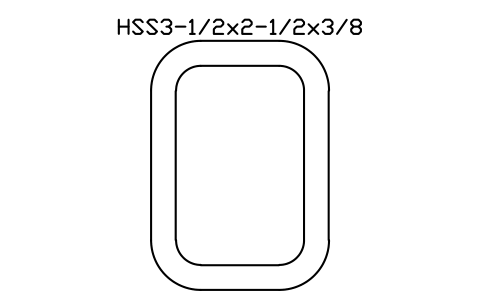

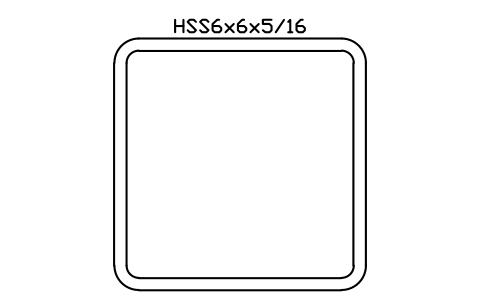

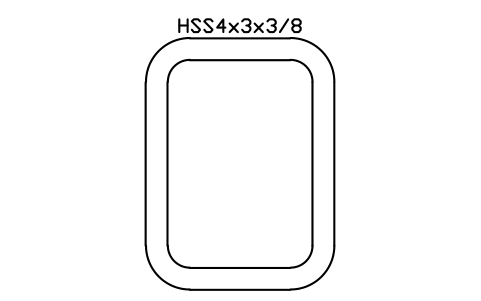

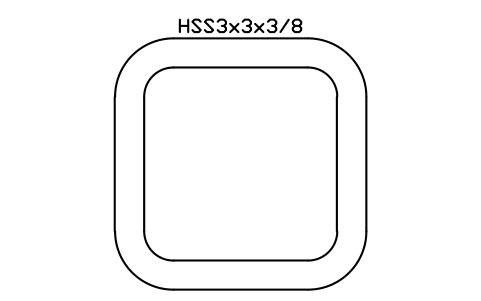

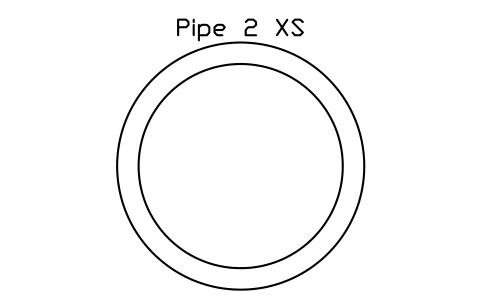

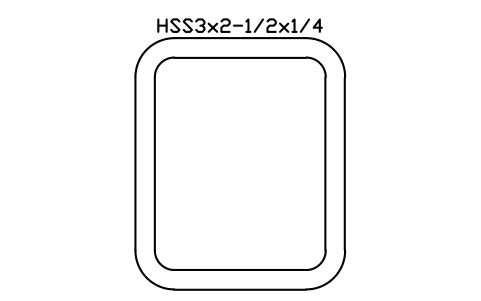

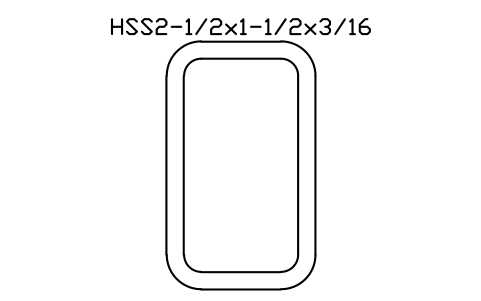

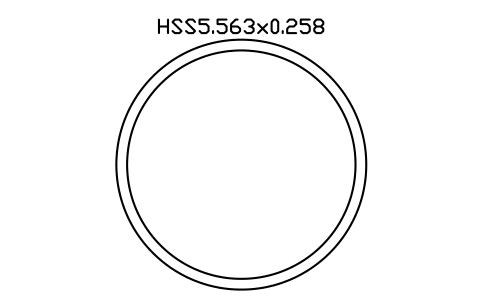

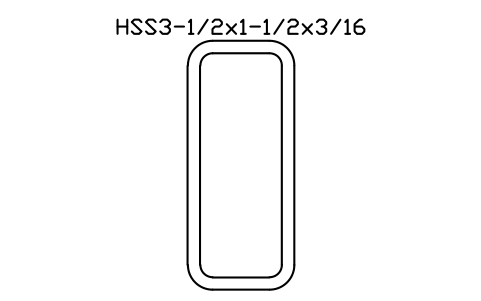

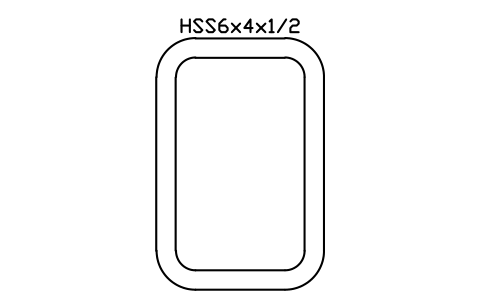

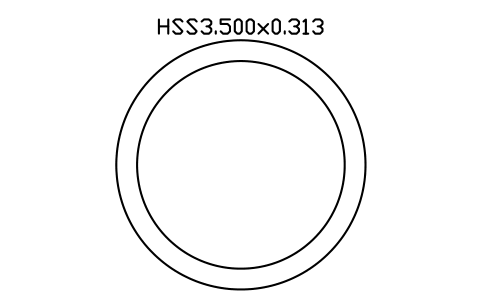

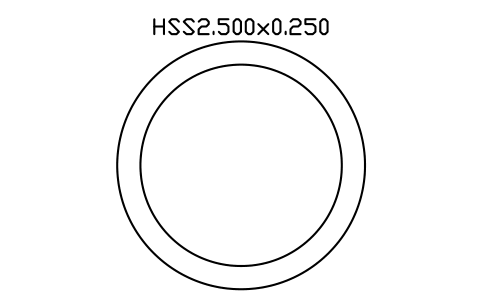

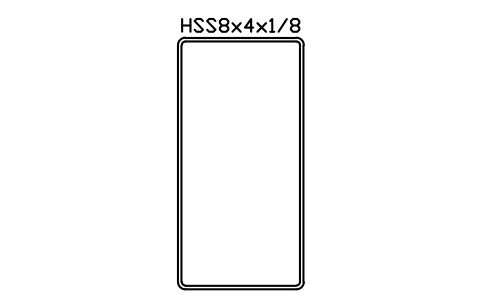

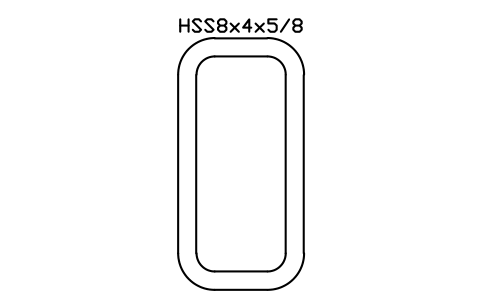

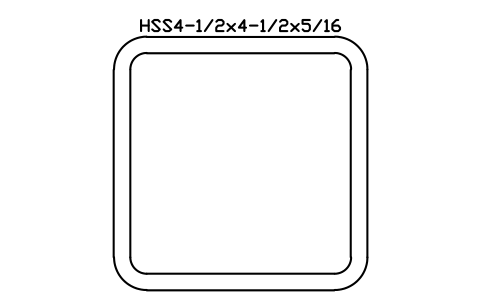

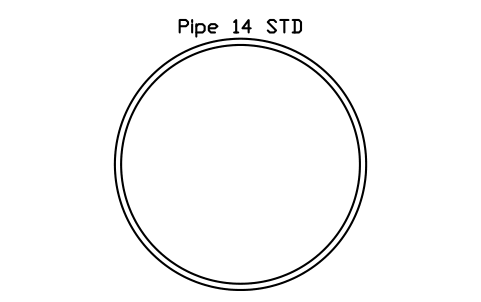

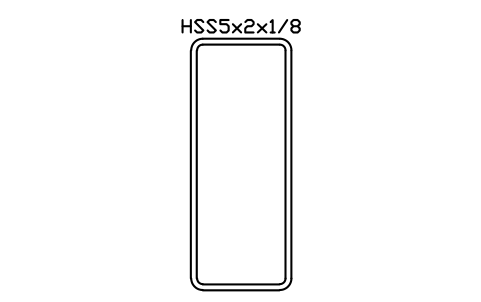

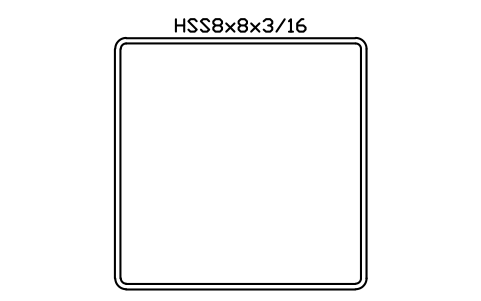

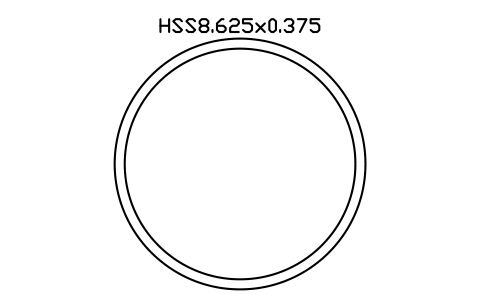

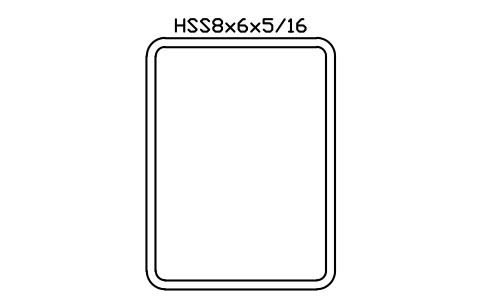

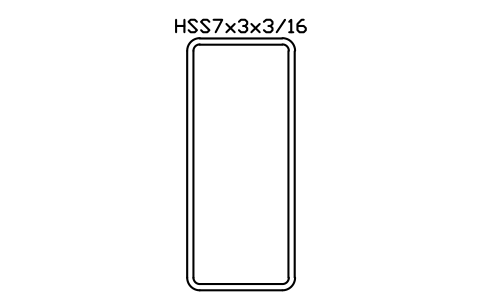

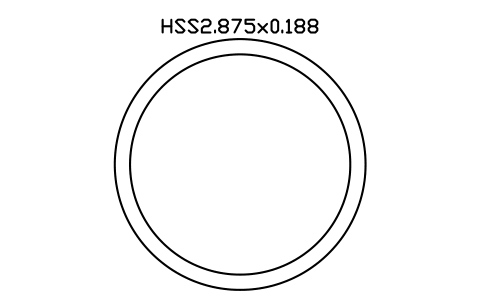

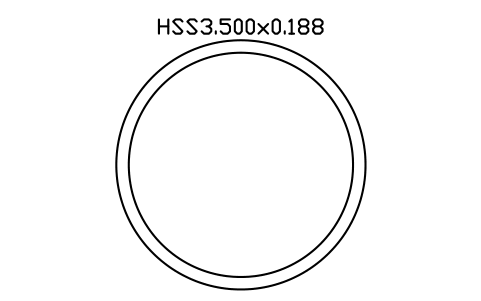

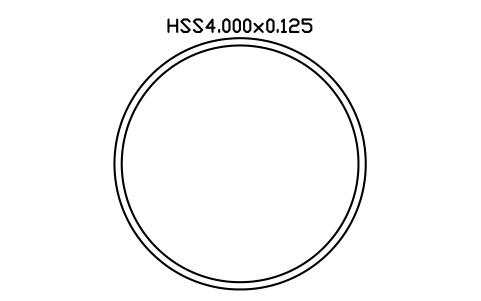

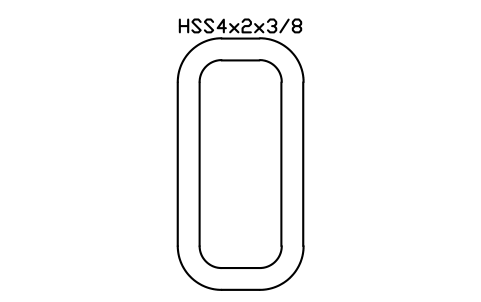

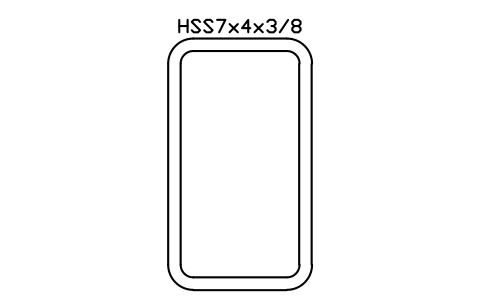

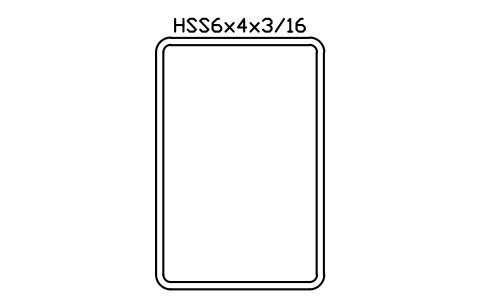

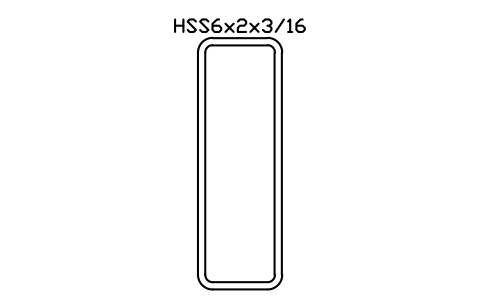

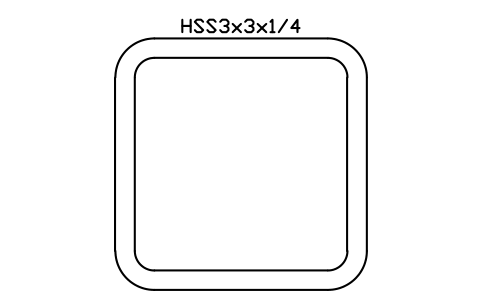

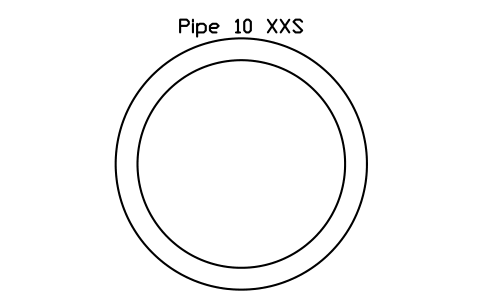

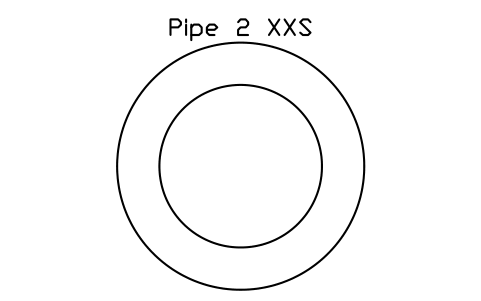

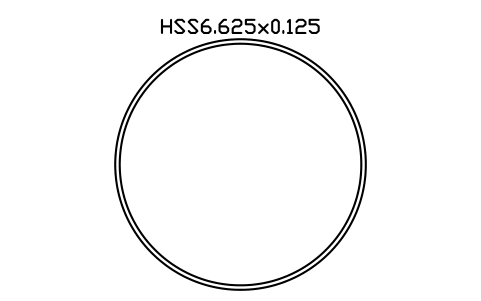

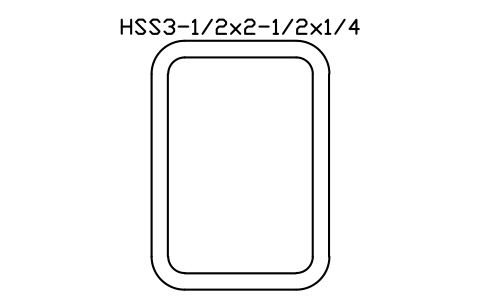

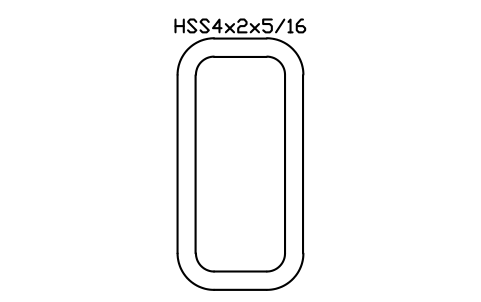

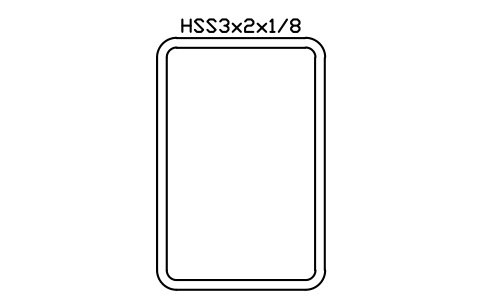

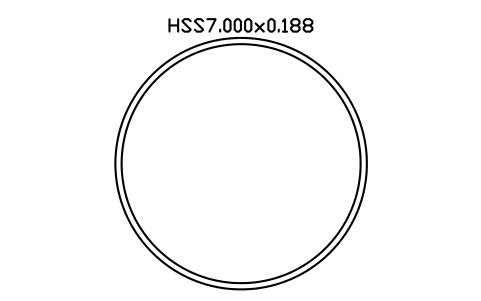

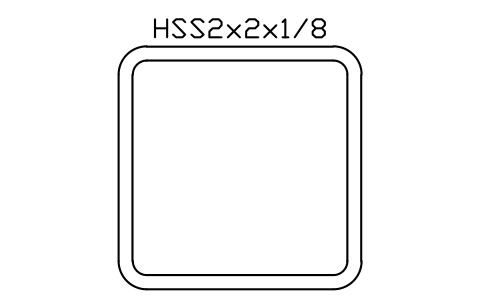

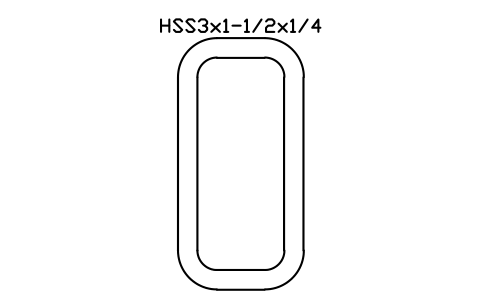

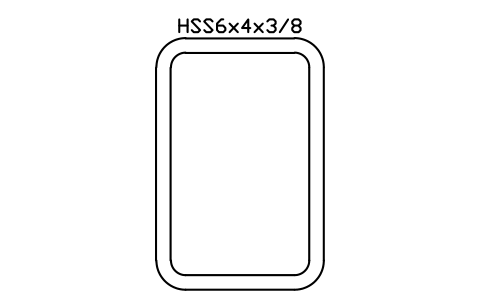

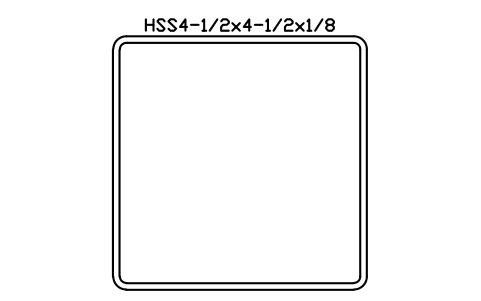

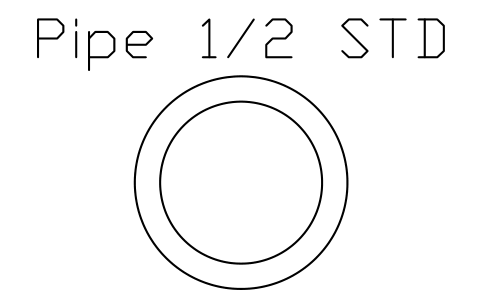

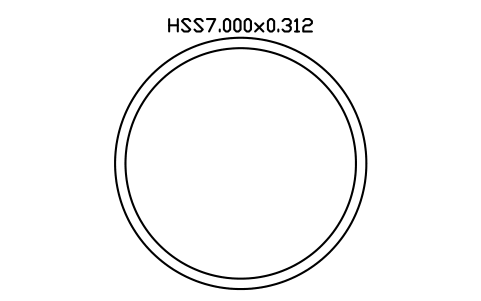

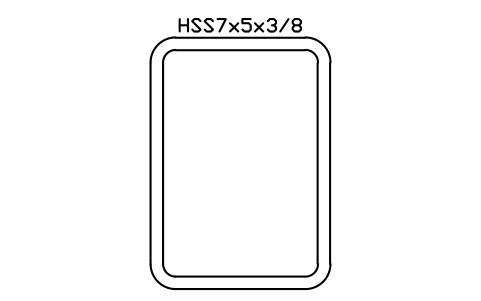

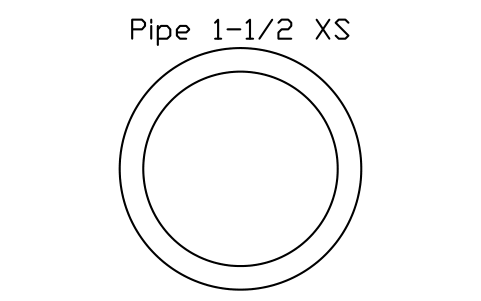

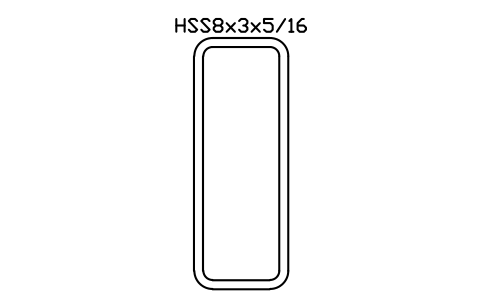

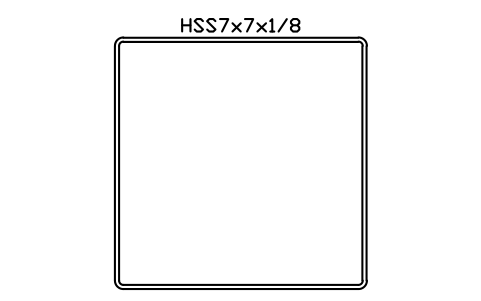

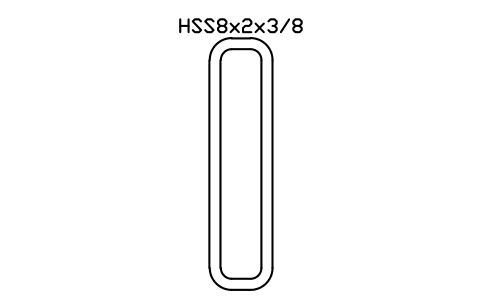

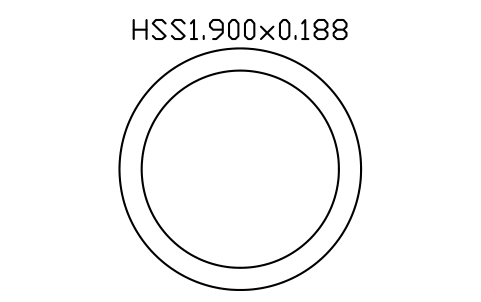

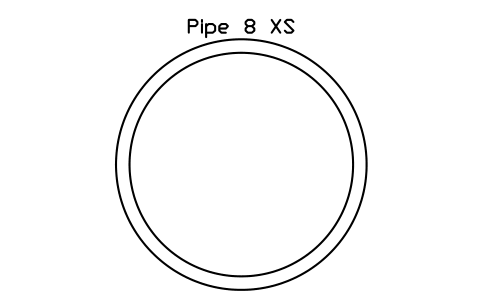

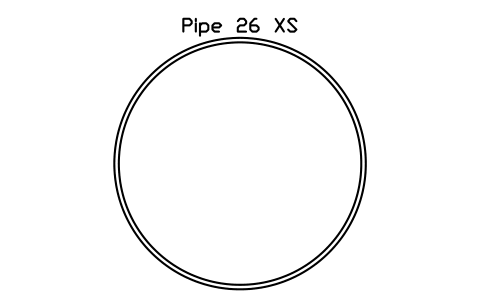

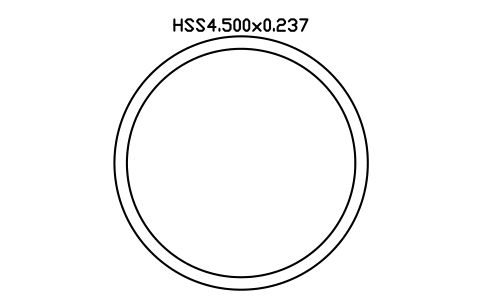

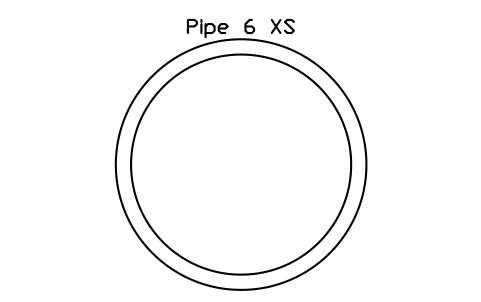

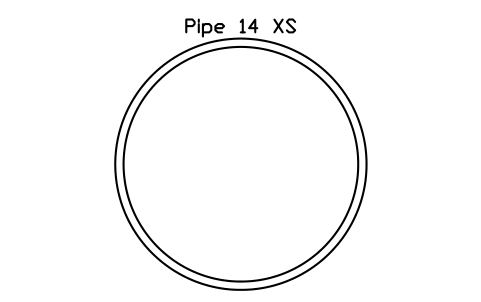

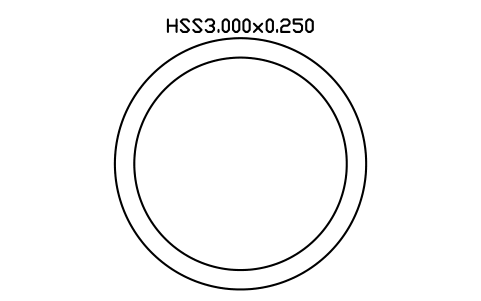

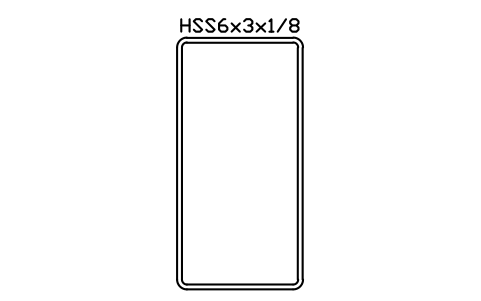

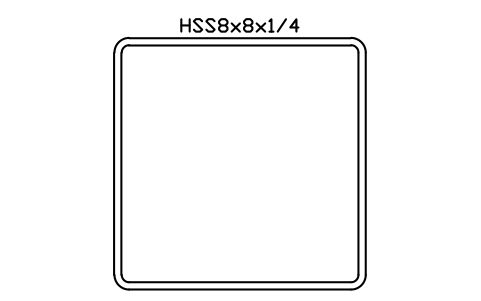

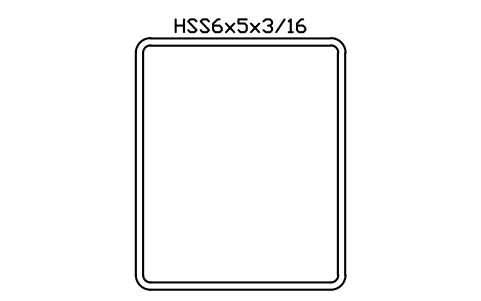

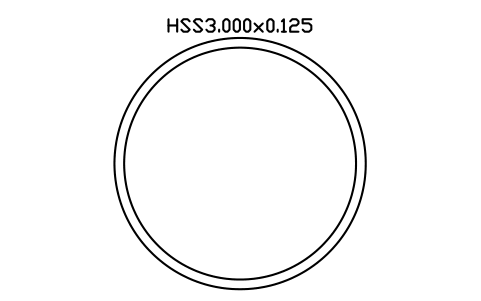

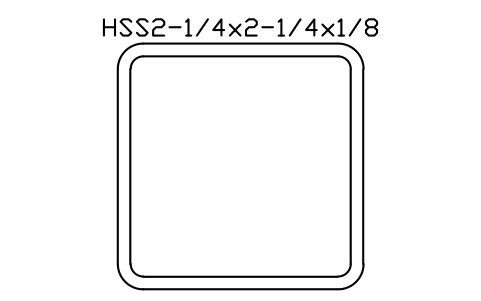

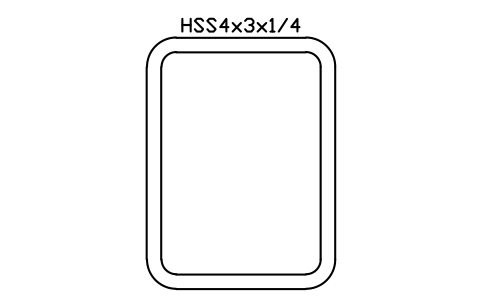

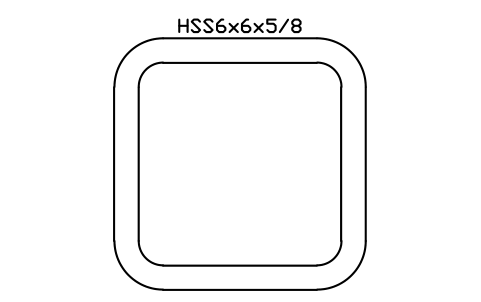

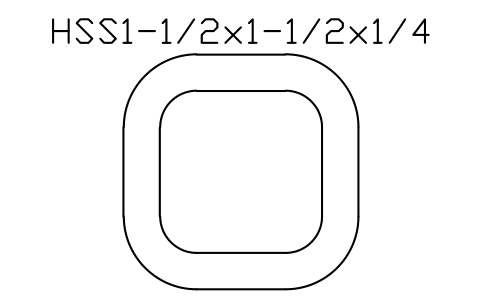

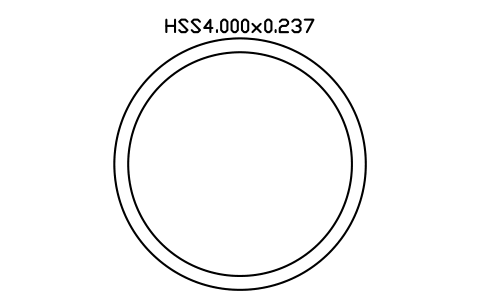

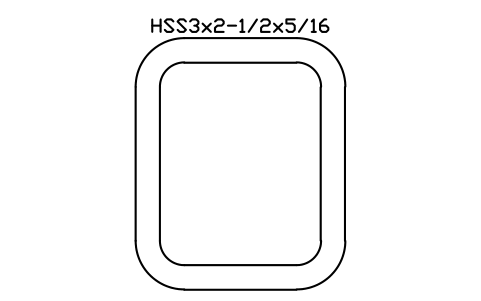

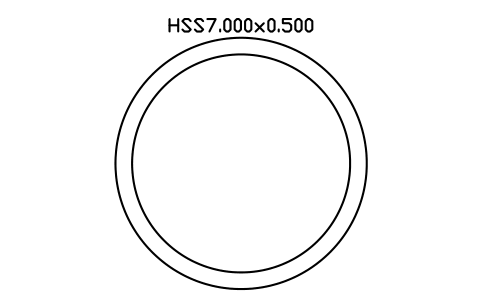

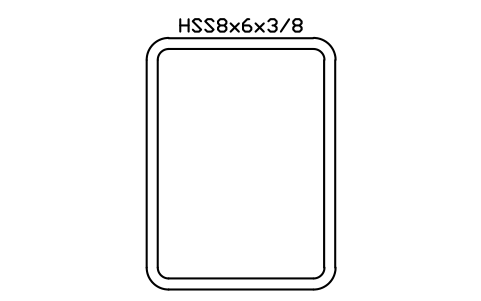

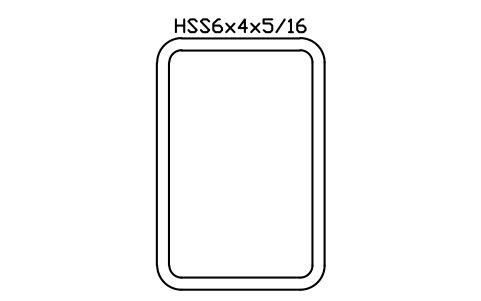

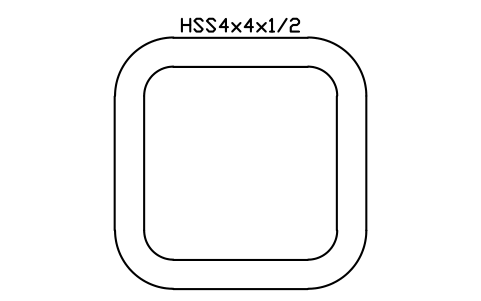

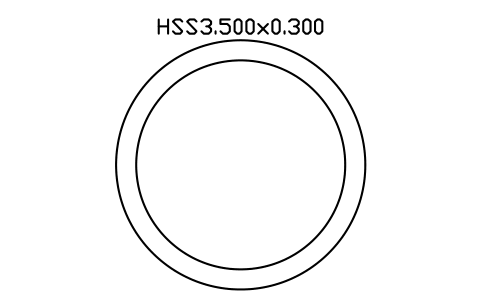

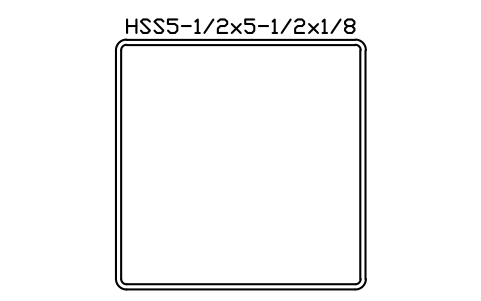

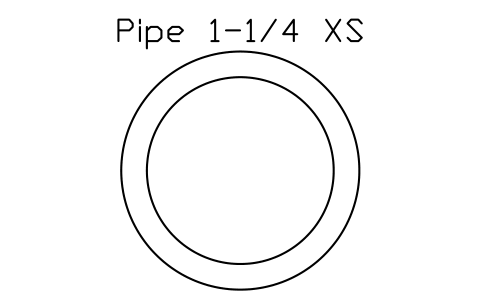

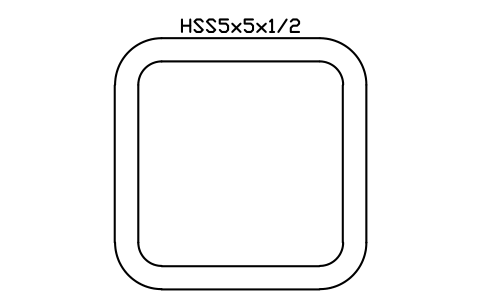

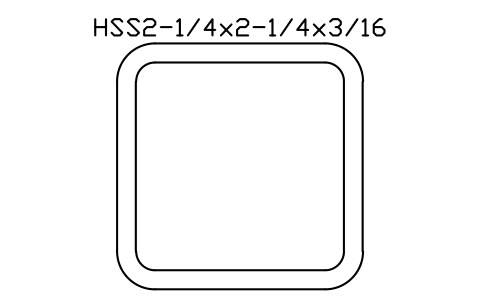

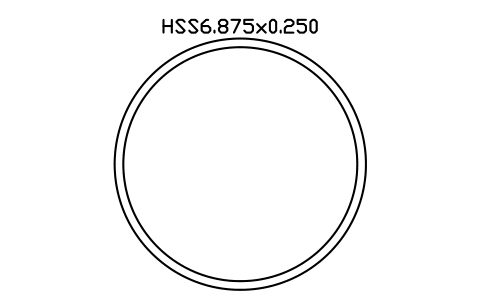

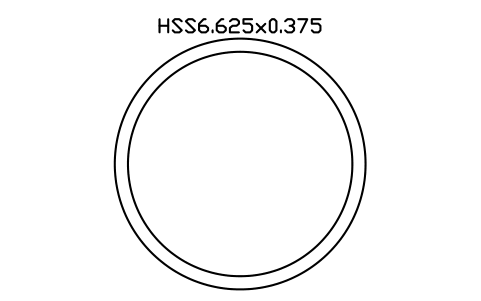

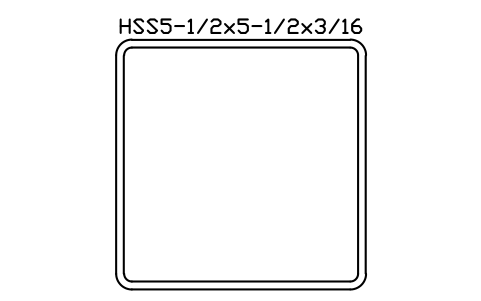

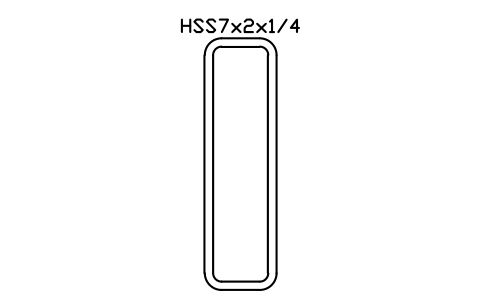

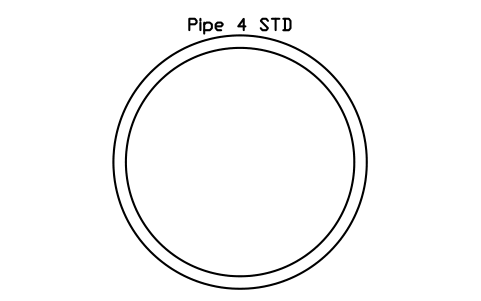

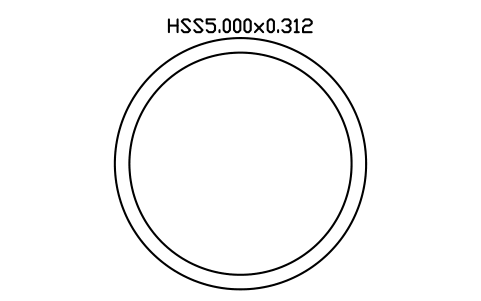

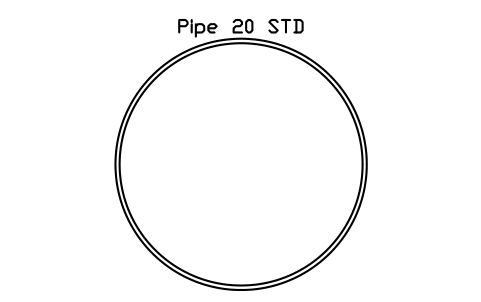

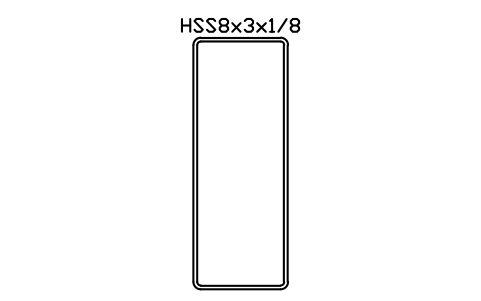

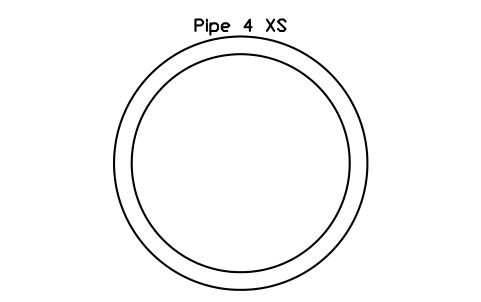

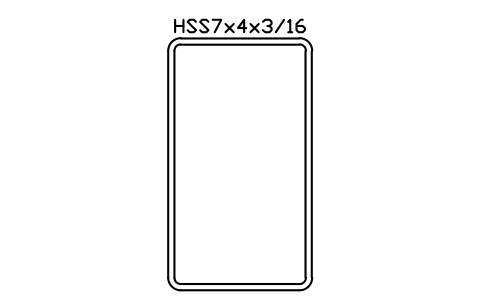

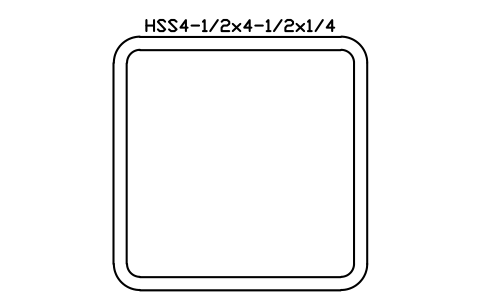

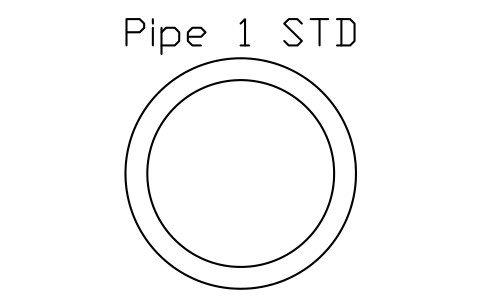

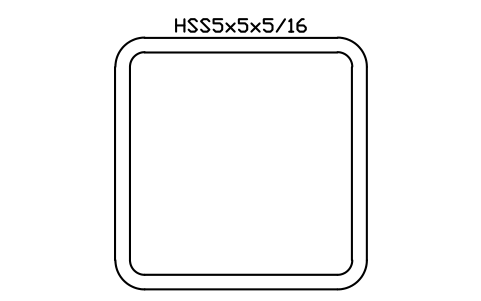

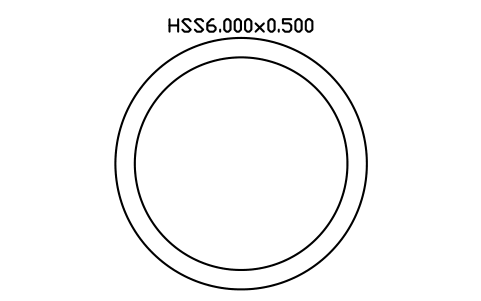

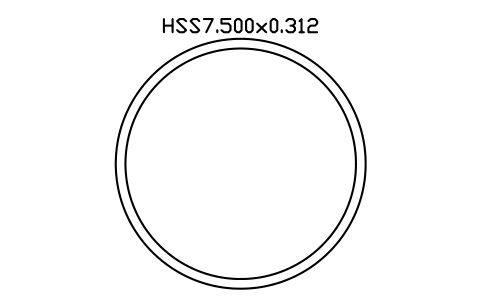

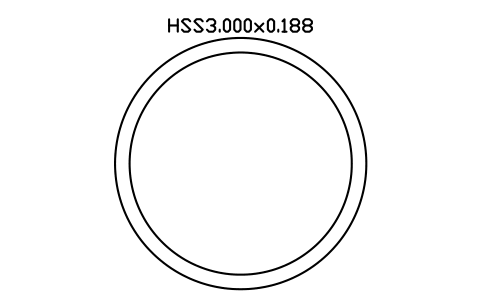

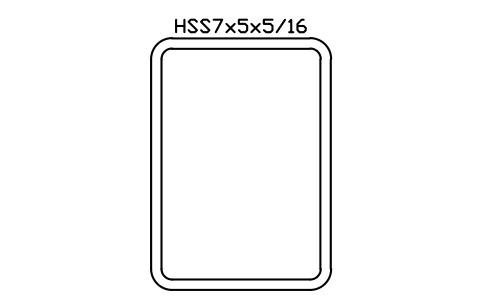

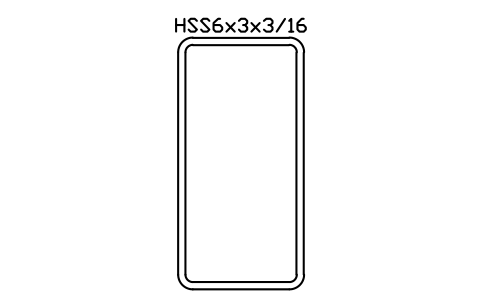

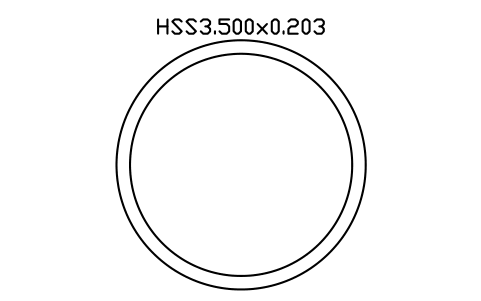

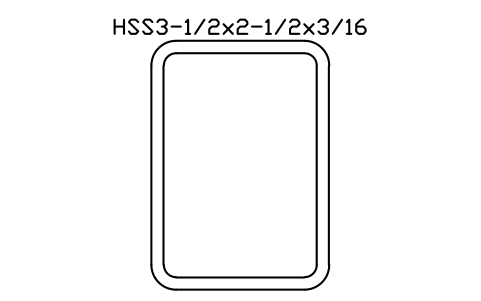

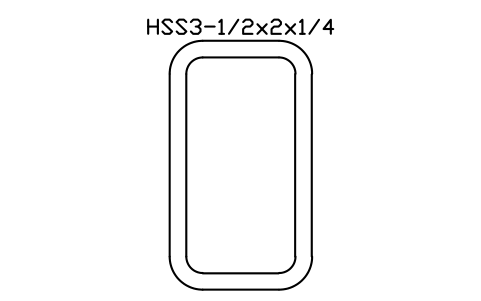

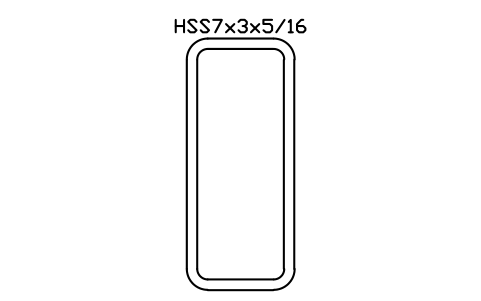

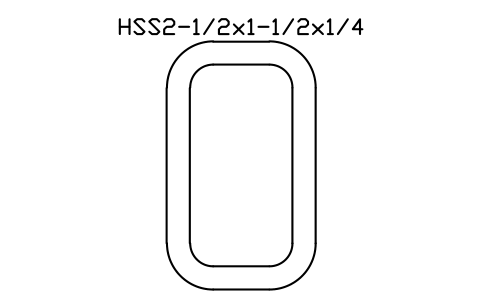

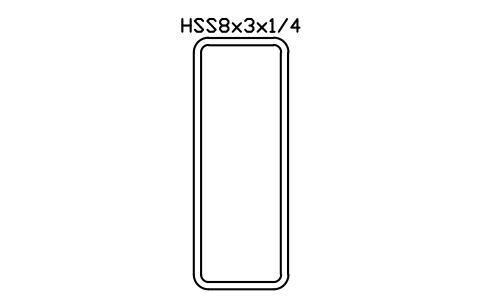

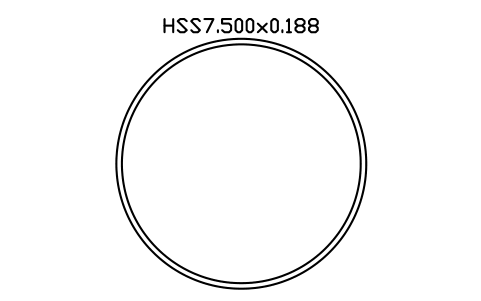

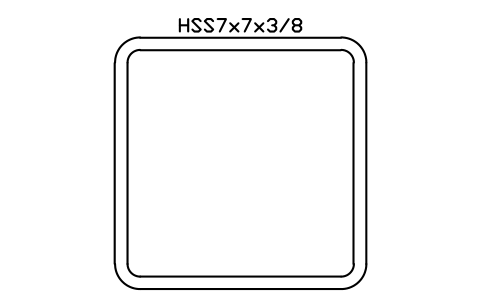

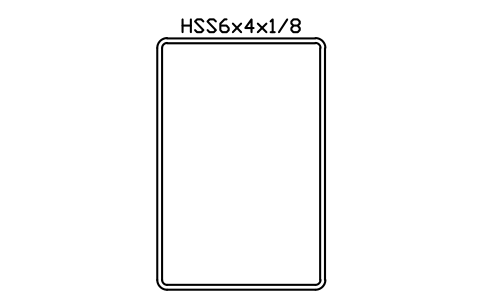

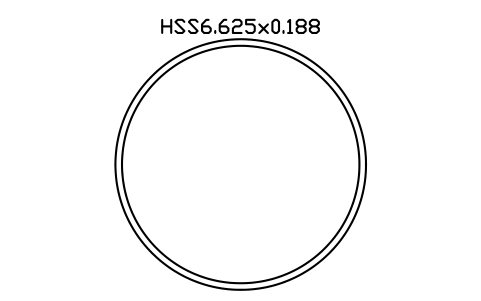

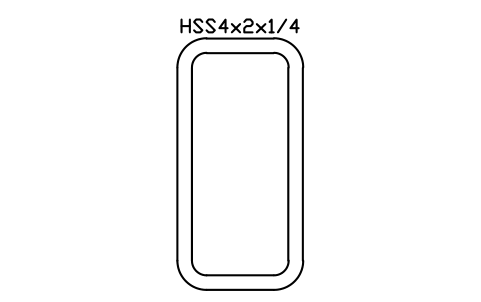

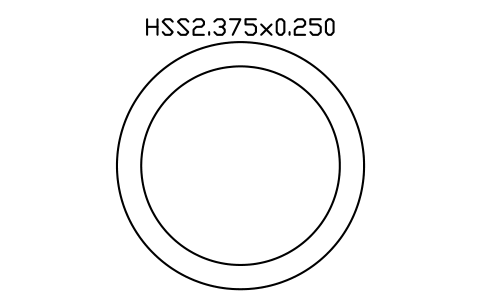

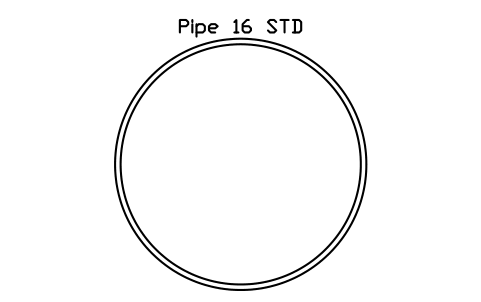

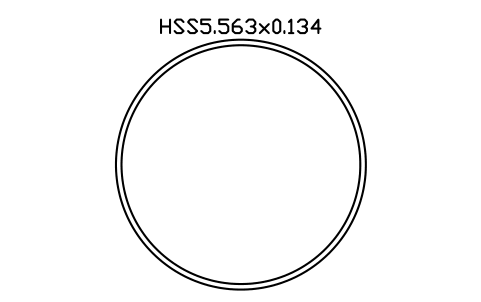

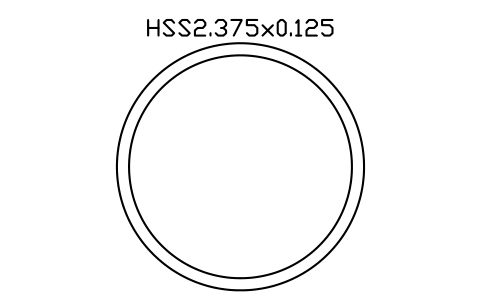

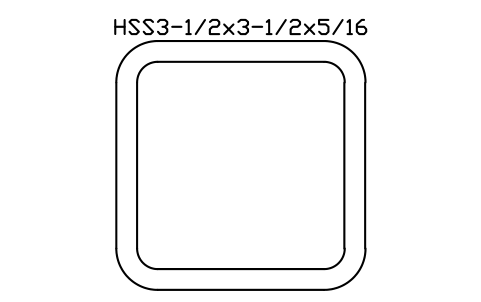

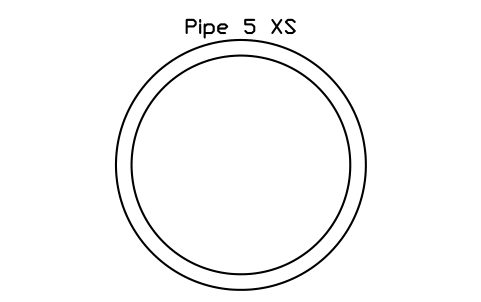

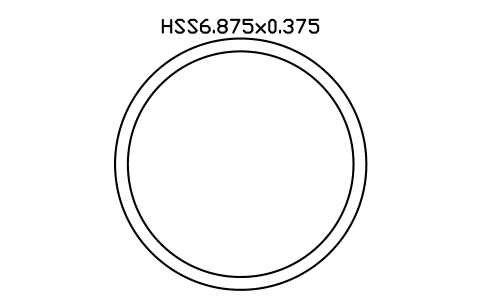

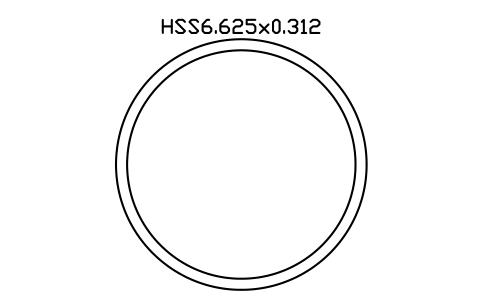

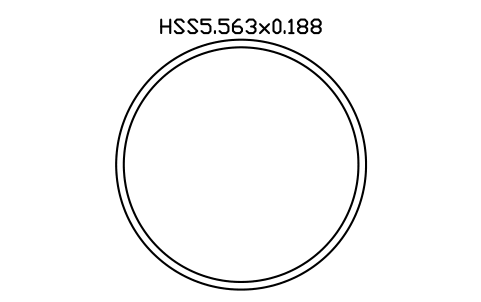

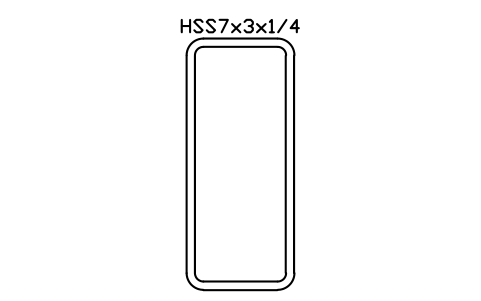

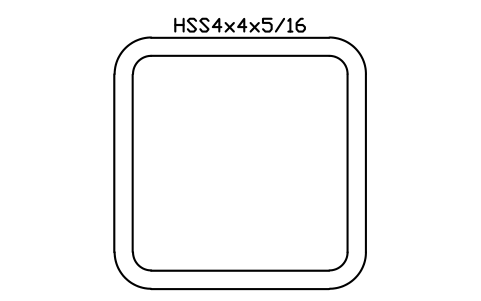

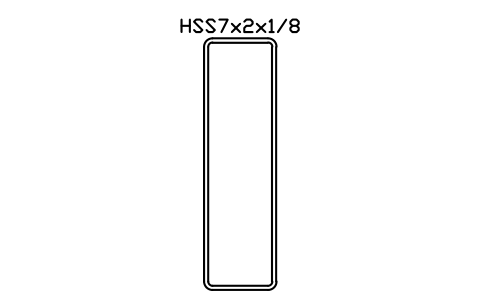

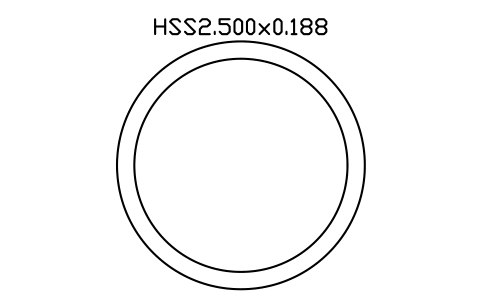

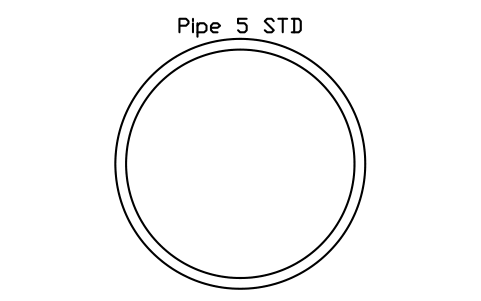

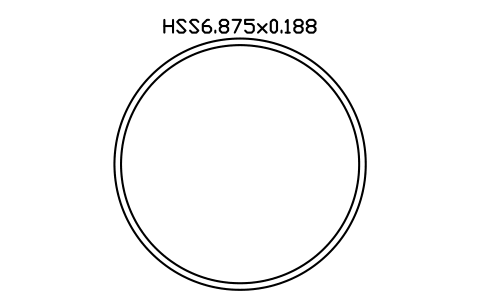

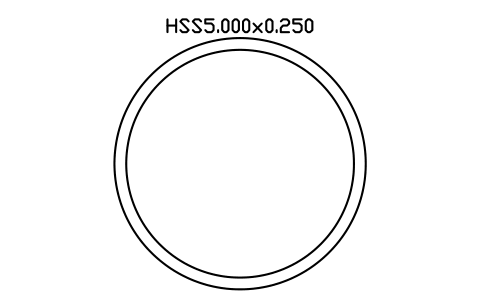

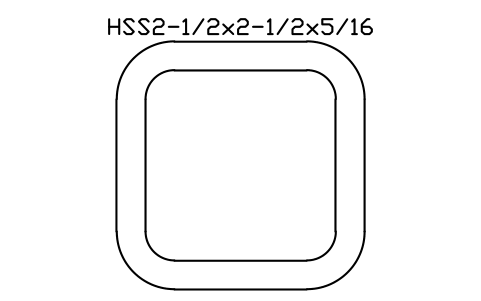

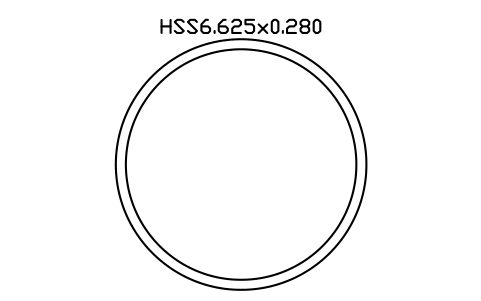

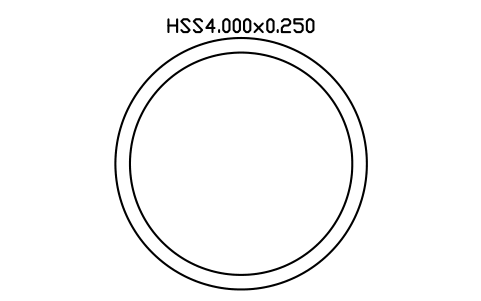

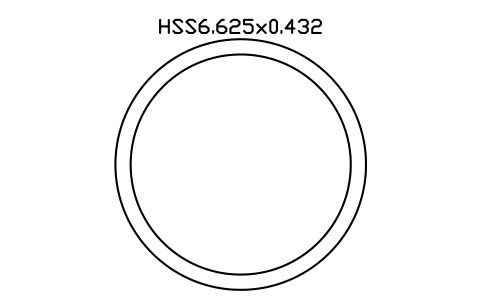

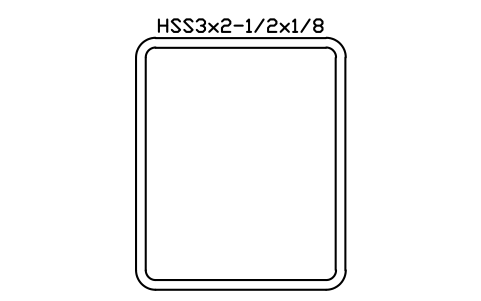

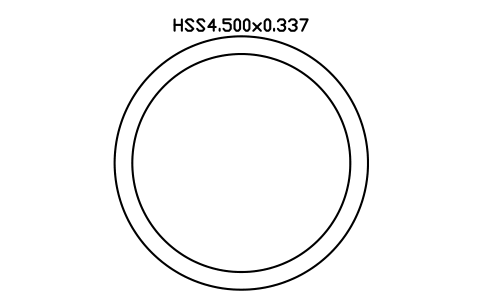

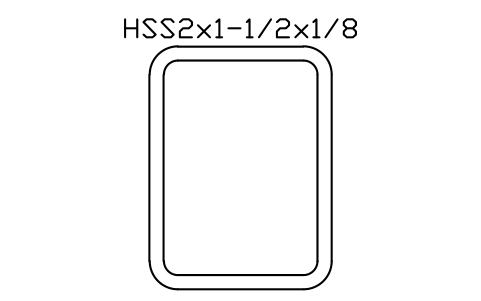

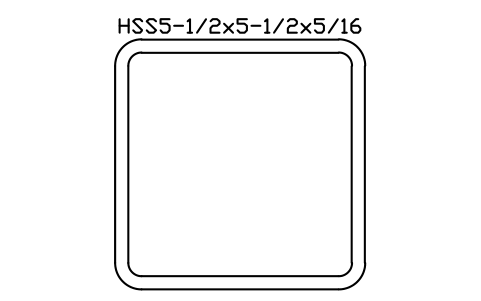

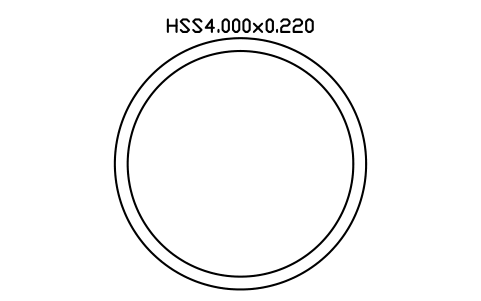

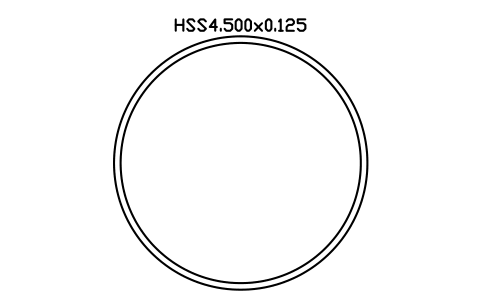

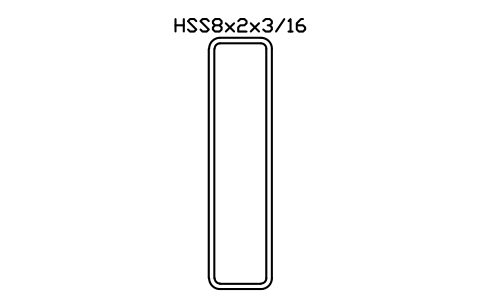

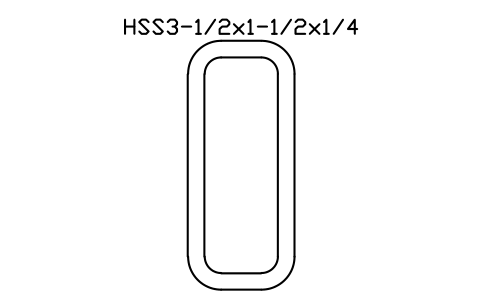

  3. Tutti i blocchi si inseriscono al centro del profilato. Gli HSS rettangolari e quadri mostrano il contorno esterno e quello interno con i raggi degli spigoli, gli HSS circolari e i tubi due cerchi.
  4. I blocchi mostrano solo la sezione. Per ottenere un elemento in 3D, esplodi il blocco, crea con REGION una regione del contorno esterno e una di quello interno, sottrai quella interna con SOTTRAI ed estrudi il risultato con ESTRUDI fino alla lunghezza di taglio.

Sulle tabelle AISC e sulle quote

Le quote provengono dalle tabelle dei profilati AISC. La parete è disegnata con lo spessore di progetto, 0,93 dello spessore nominale, che usano anche le proprietà di sezione AISC. Gli HSS rettangolari hanno un raggio esterno degli spigoli pari al doppio della parete e un raggio interno pari alla parete; l'area di ogni contorno disegnato coincide entro lo 0,4 % con quella della tabella.

I blocchi sono disegni nostri, non copie delle tabelle AISC, e la libreria non è certificata. Il peso al piede è il valore della tabella, riferito alla parete nominale. Confronta le quote con l'edizione dell'AISC Steel Construction Manual usata dal tuo progetto e prendi i valori di progetto dal manuale o dal fornitore.

Domande frequenti

Perché la parete è più sottile dello spessore nominale?
Le pareti sono disegnate con lo spessore di progetto, 0,93 dello spessore nominale, su cui si basano le proprietà di sezione AISC. Il peso al piede nell'attributo è il valore della tabella per la parete nominale.
Posso usare i blocchi in un disegno in millimetri?
Sì. I blocchi sono disegnati in pollici, quindi in un disegno in millimetri inseriscili con fattore di scala 25,4. In un disegno in pollici il fattore è 1.
Posso usare i simboli in progetti commerciali?
Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia. Ti chiediamo di non ridistribuire né rivendere la libreria; vedi le condizioni d'uso della libreria.
Posso cambiare un simbolo o aggiungere attributi?
Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
Dove trovo una raccolta completa di questi simboli per AutoCAD?
AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
