Simboli AutoCAD gratuiti per sala giochi, mahjong e stanza degli hobby (DWG): tavoli da mahjong, biliardo, arcade, scrivanie gaming, tavoli da lavoro creativo

Arredi per sala giochi e stanza degli hobby: 135 blocchi AutoCAD (DWG) pronti all'uso, da scaricare gratis e usare nei tuoi progetti, in un unico ZIP o un simbolo alla volta.

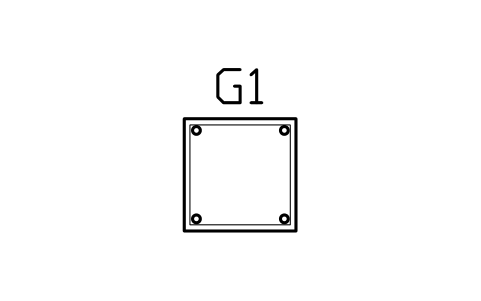

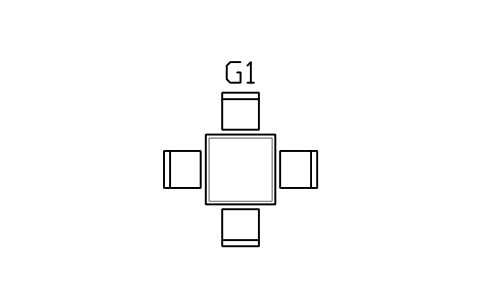

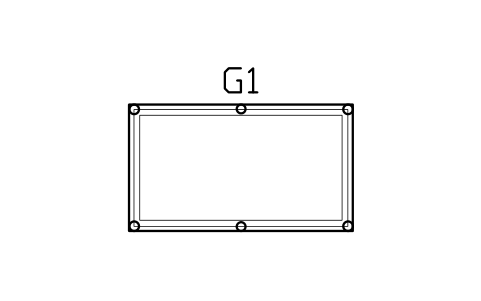

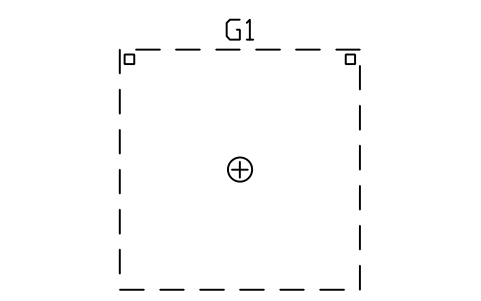

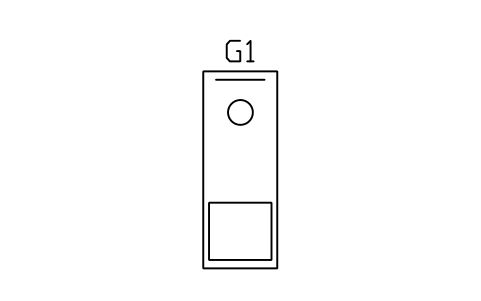

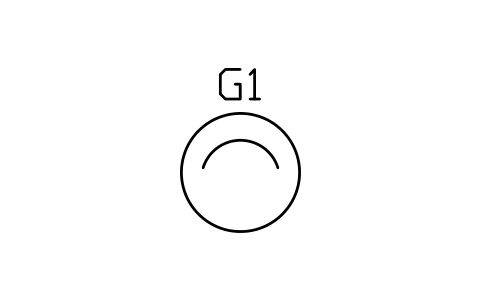

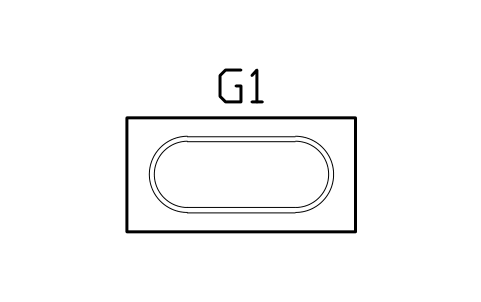

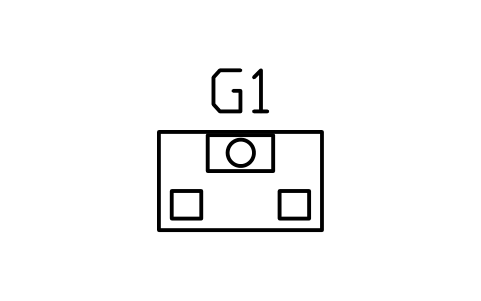

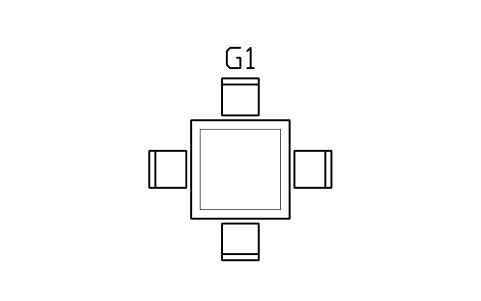

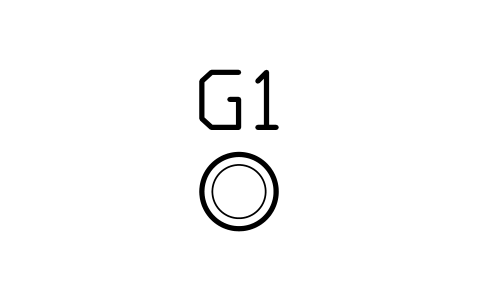

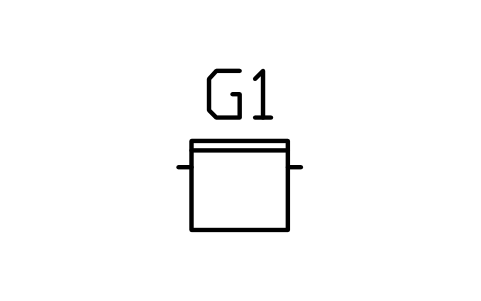

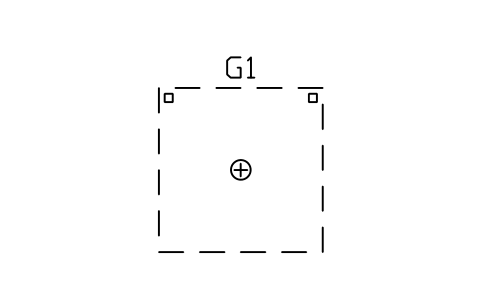

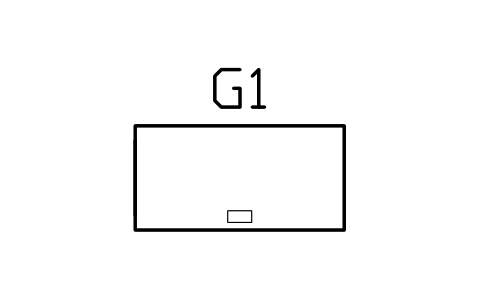

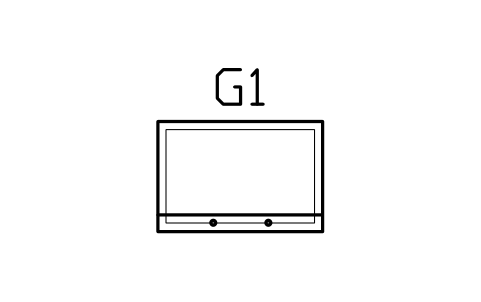

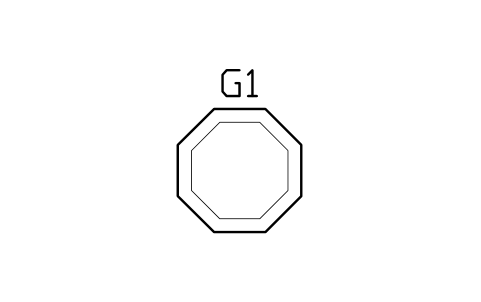

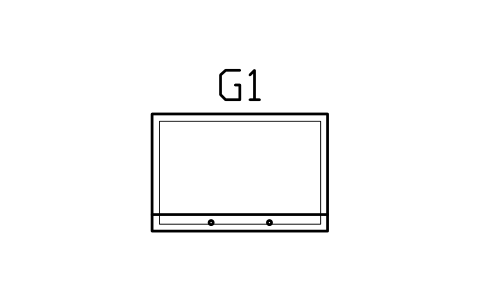

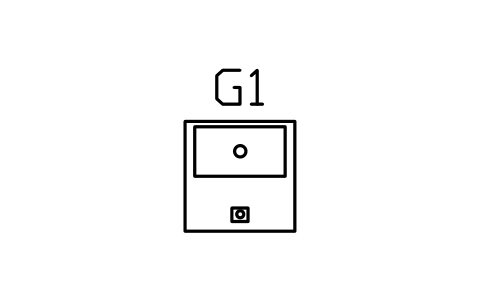

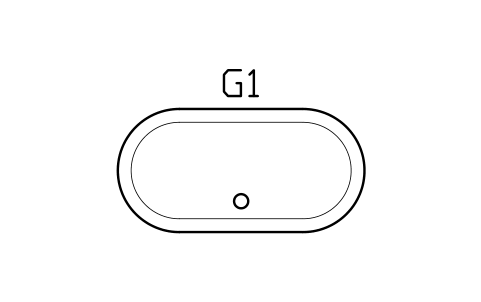

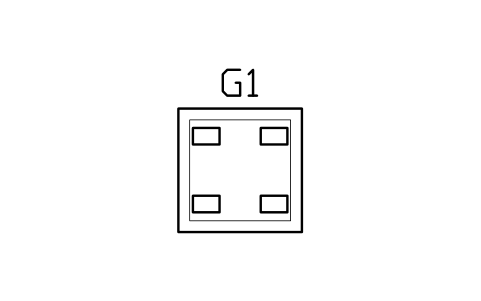

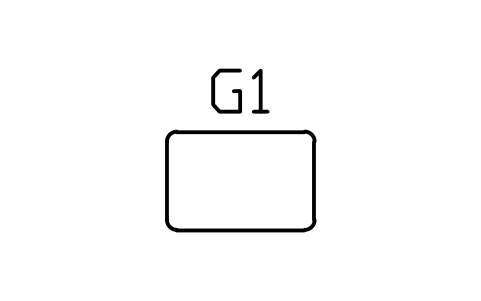

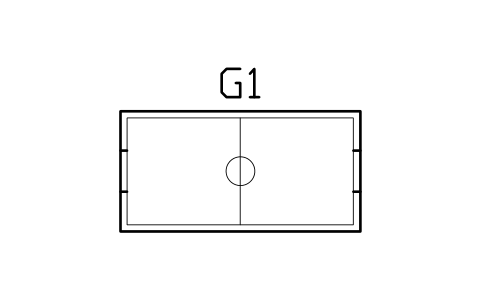

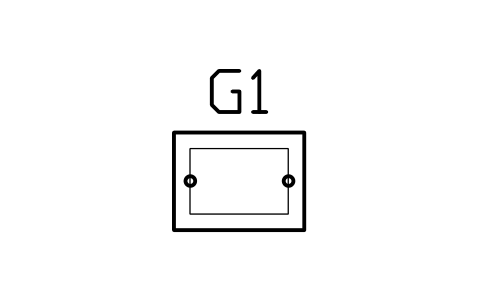

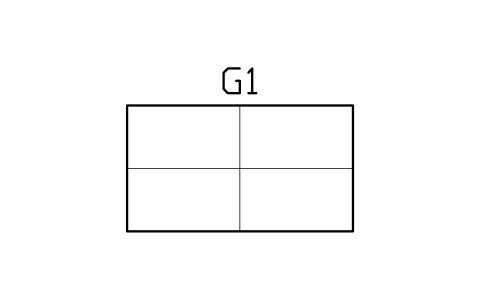

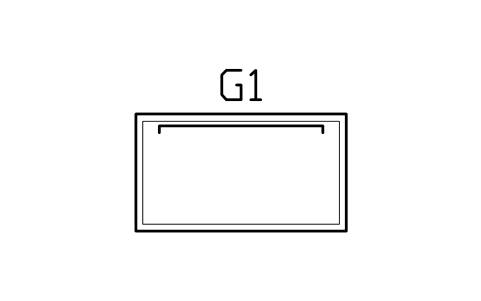

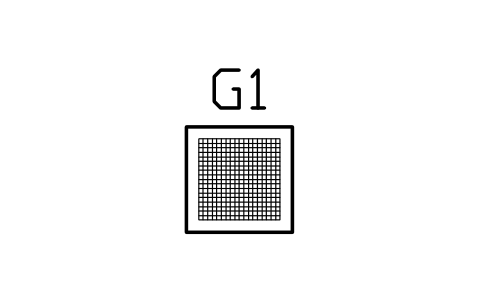

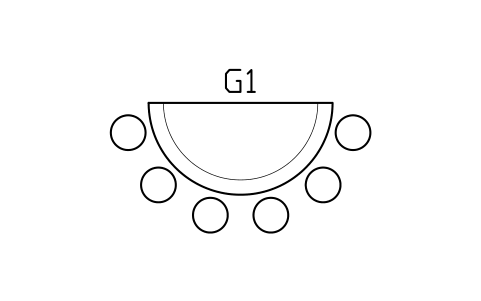

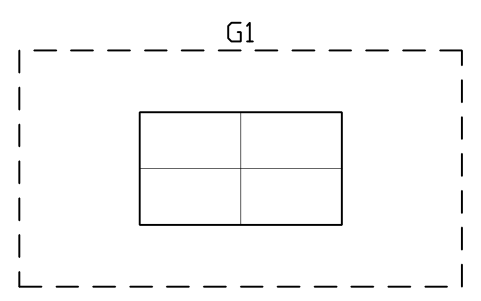

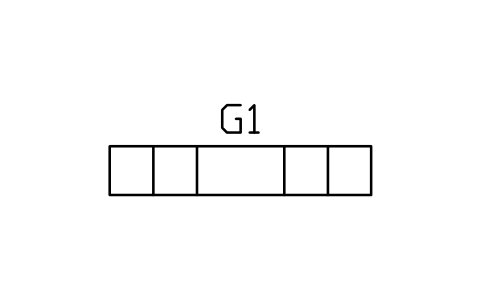

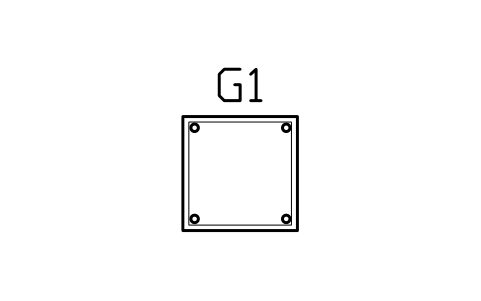

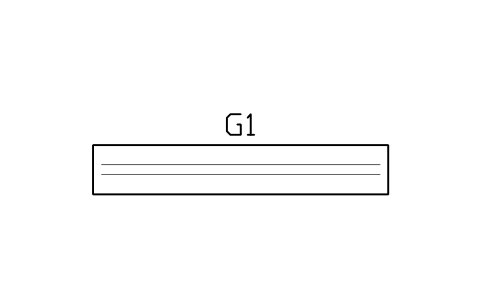

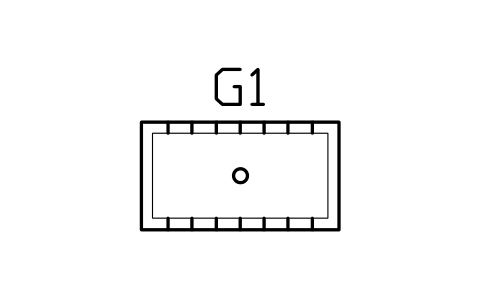

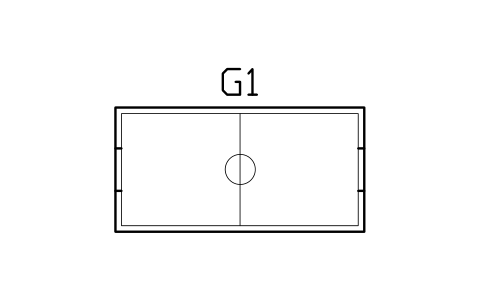

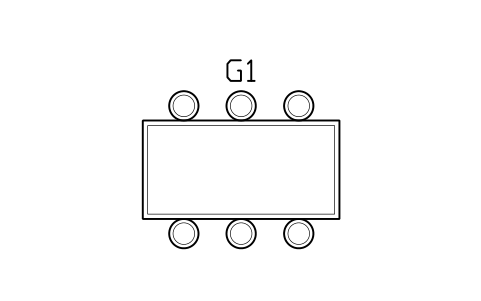

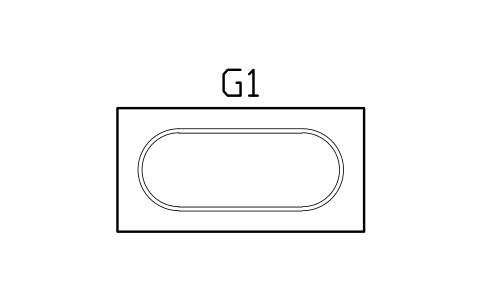

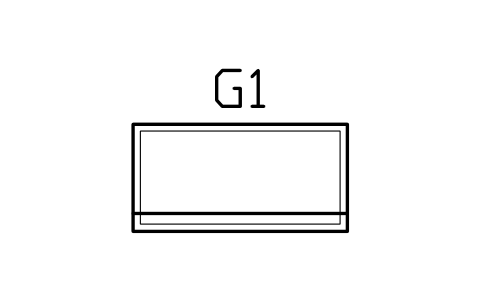

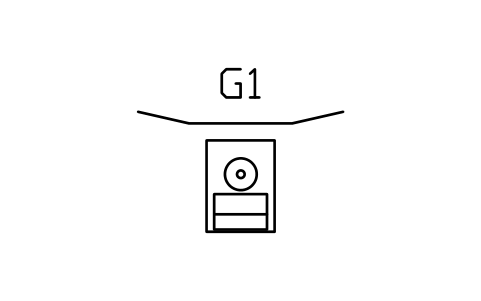

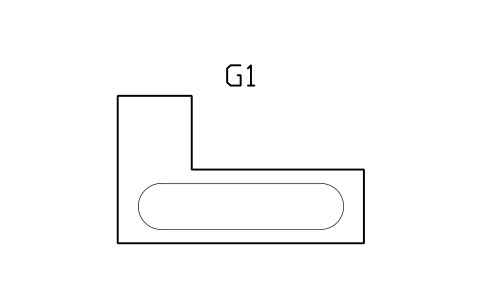

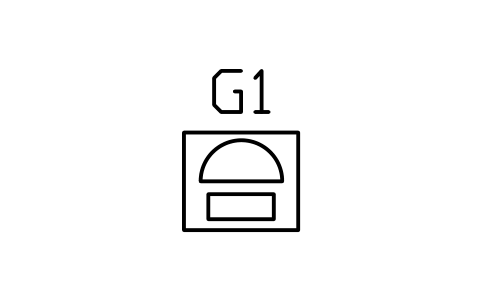

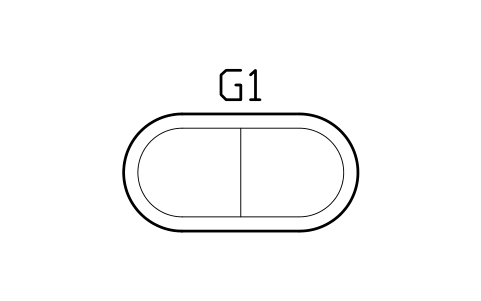

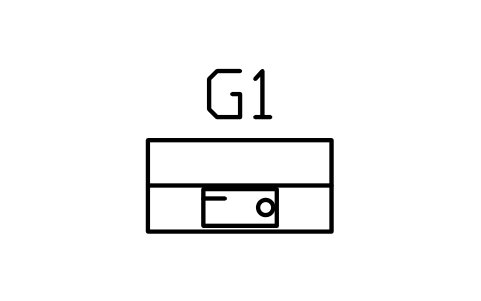

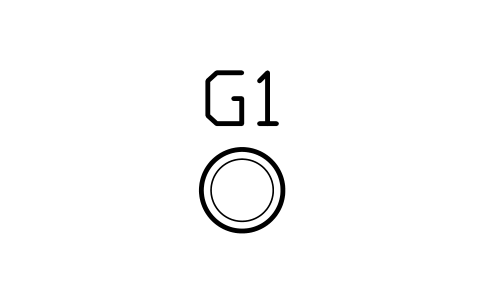

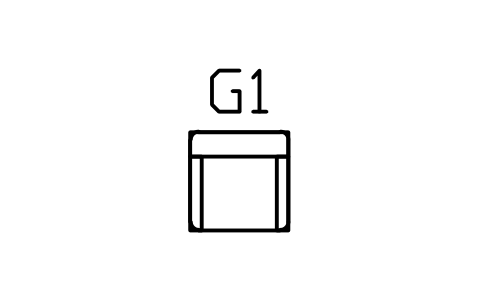

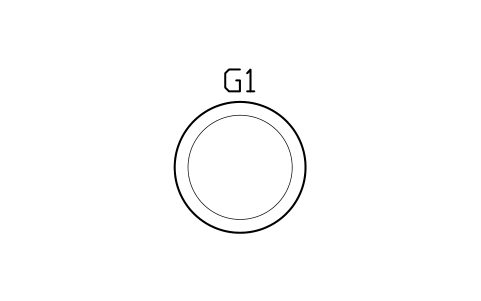

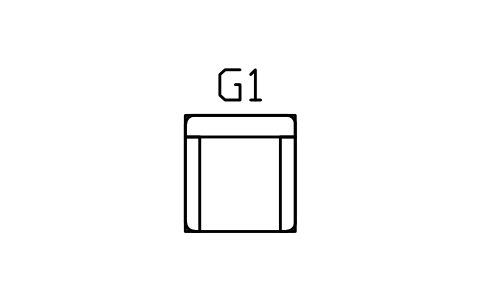

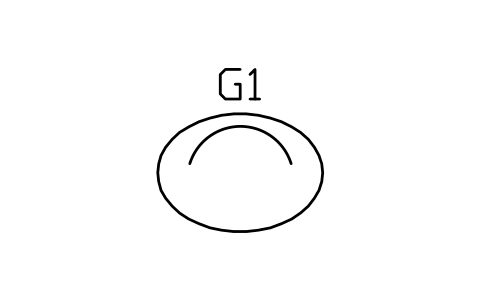

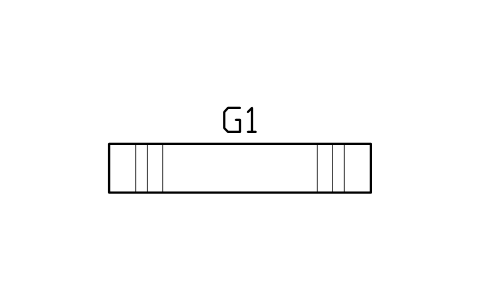

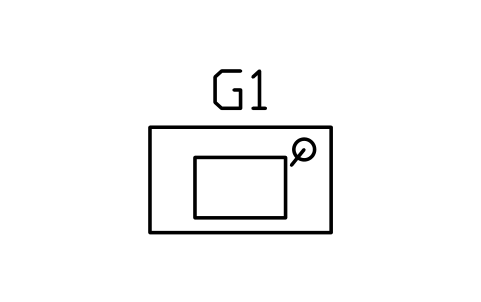

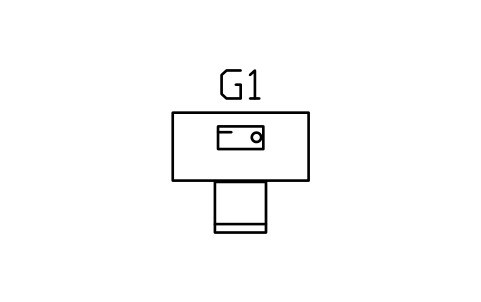

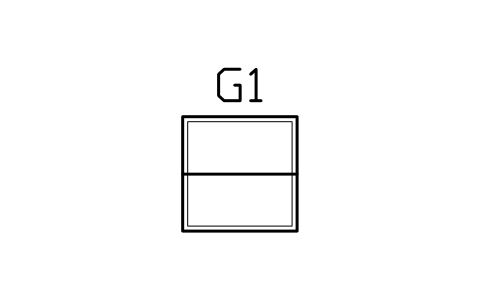

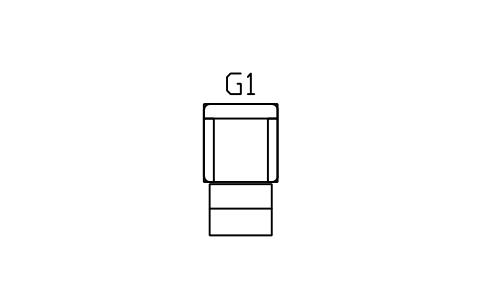

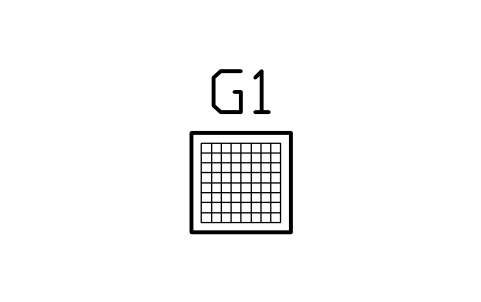

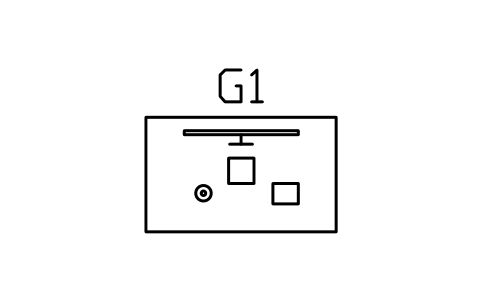

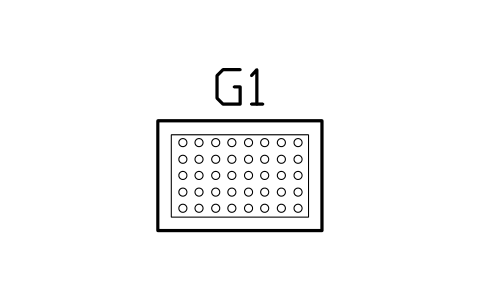

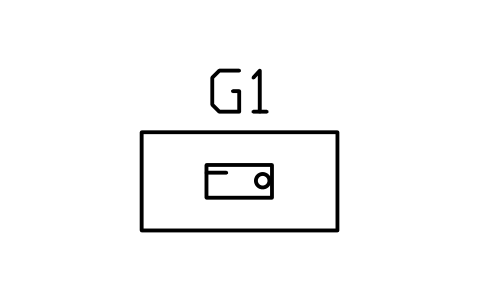

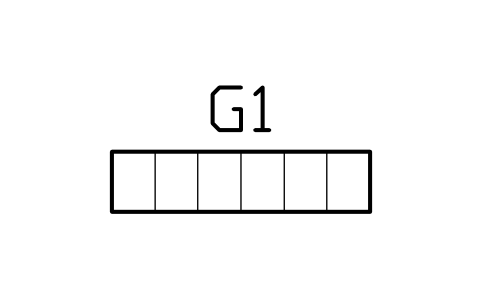

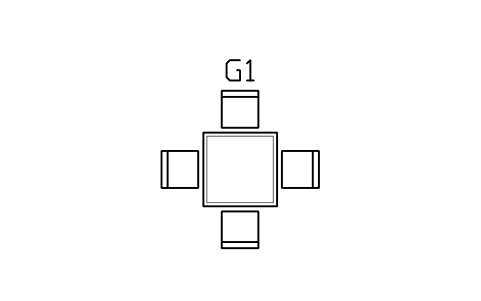

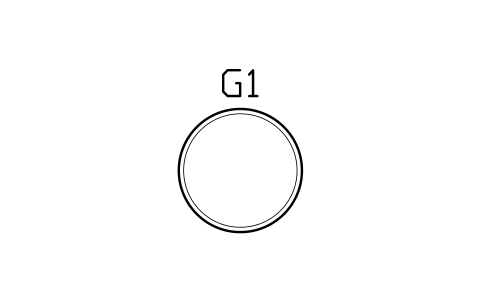

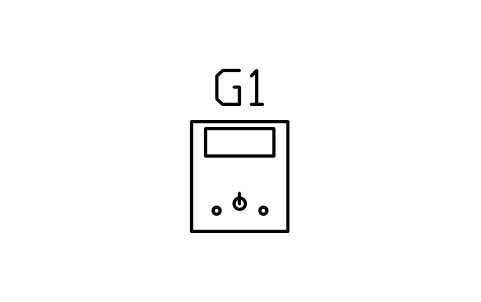

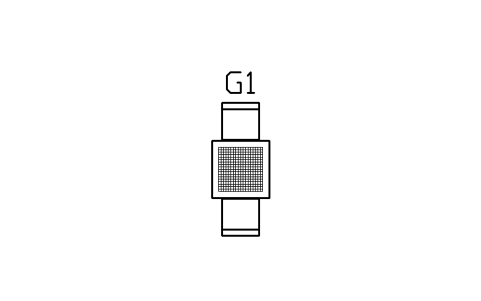

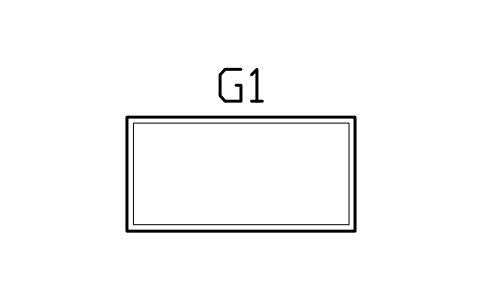

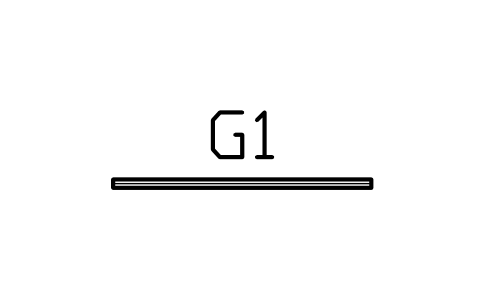

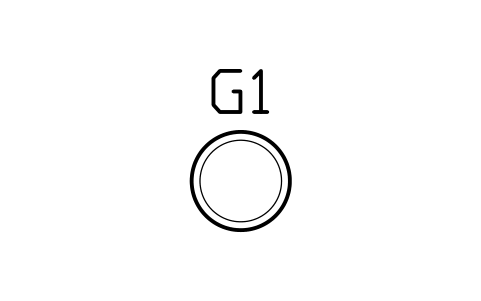

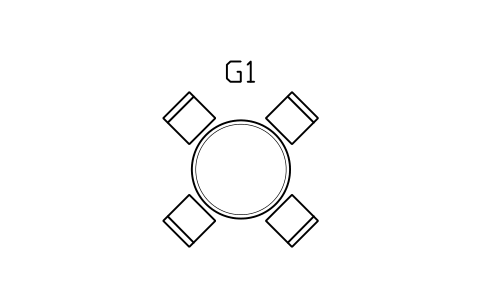

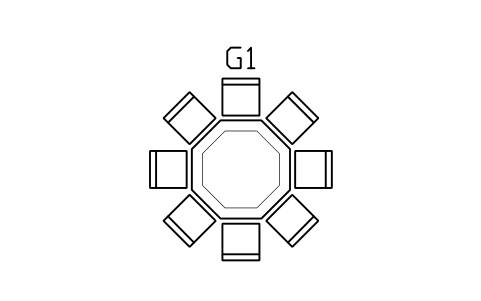

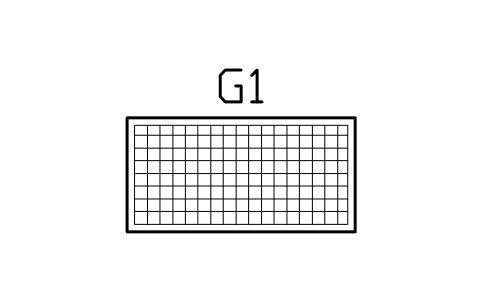

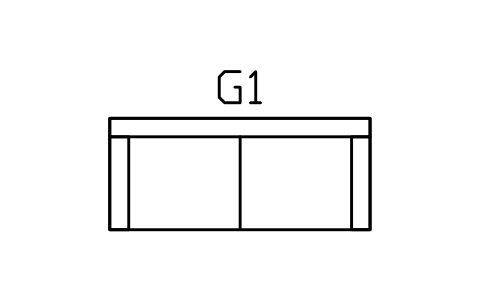

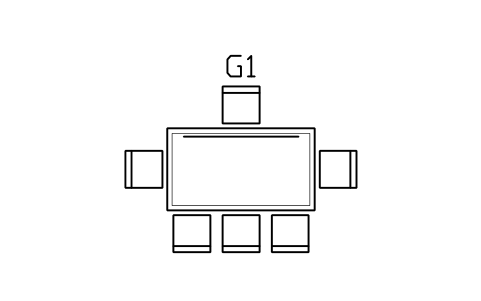

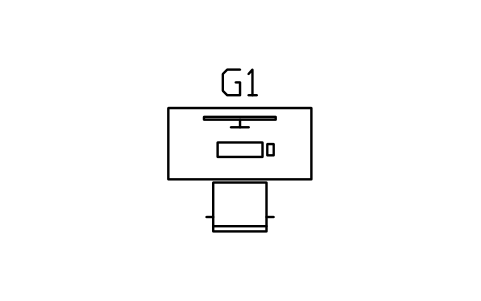

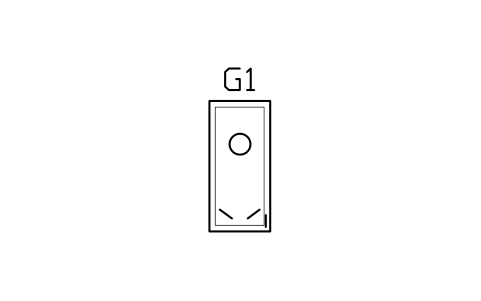

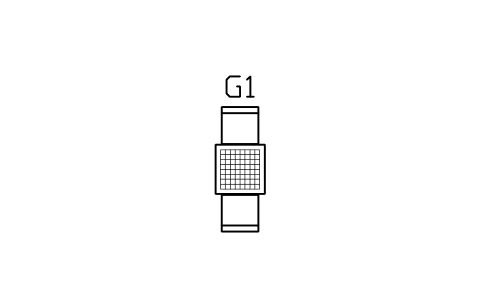

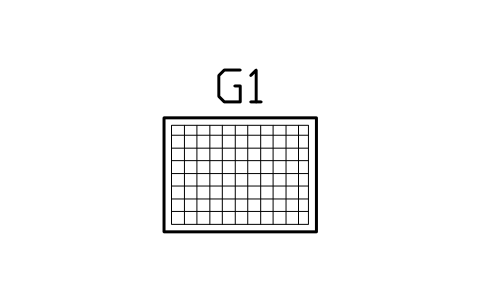

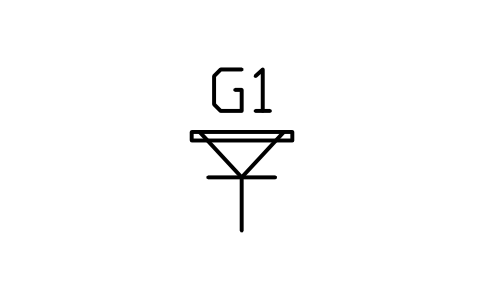

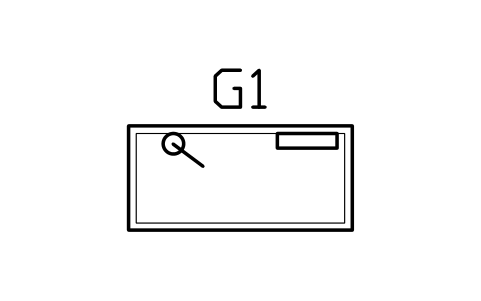

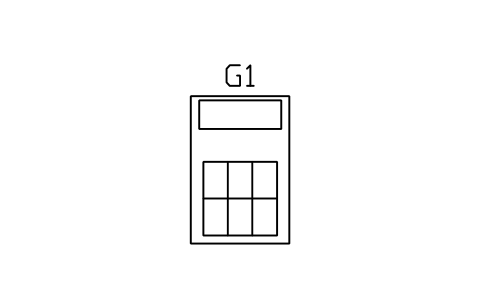

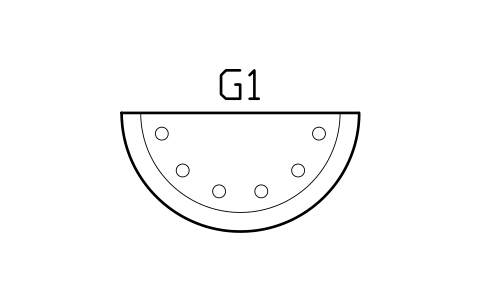

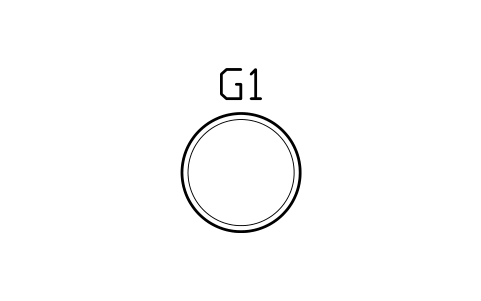

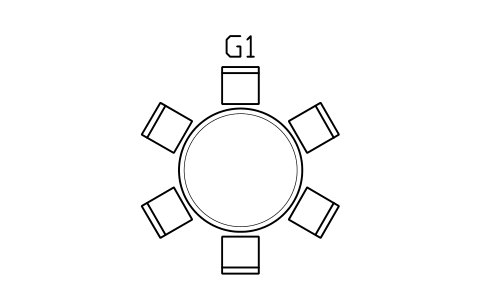

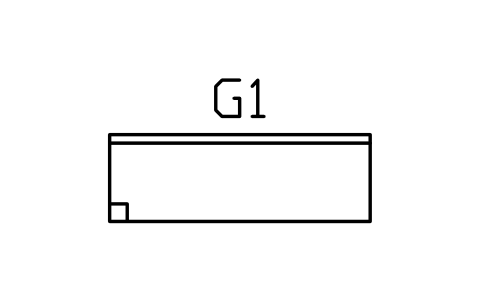

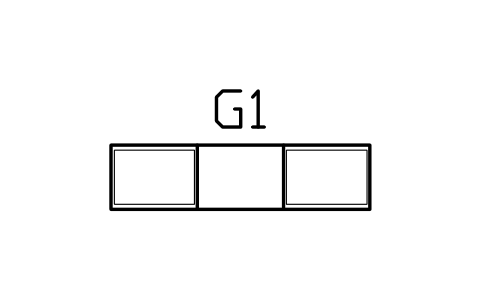

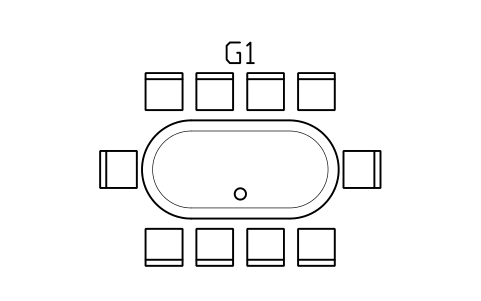

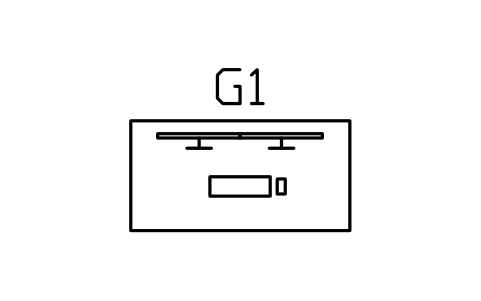

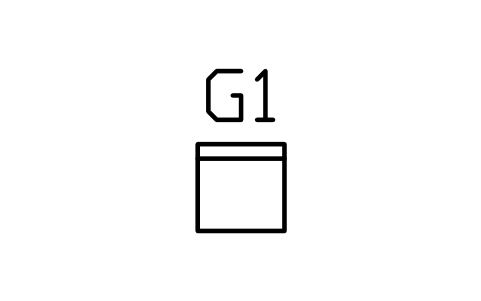

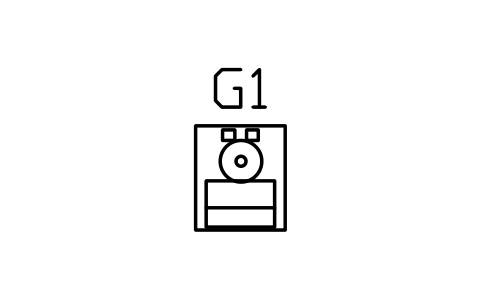

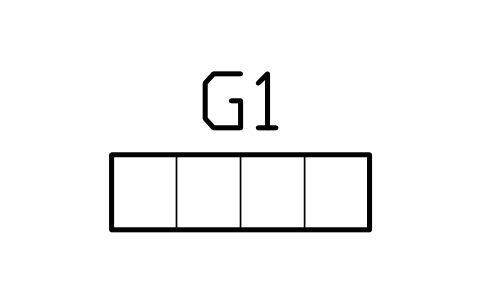

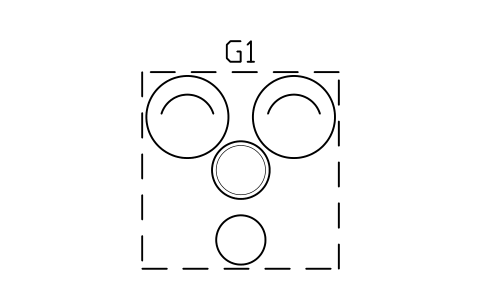

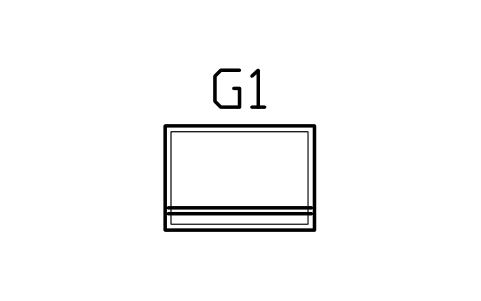

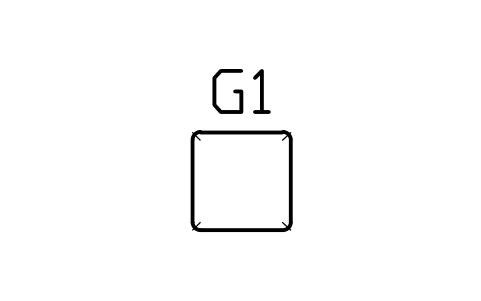

135 blocchi a grandezza reale in pianta: tavoli da mahjong manuali e automatici da 800 a 1000 mm, tavoli pieghevoli, gruppi da quattro sedie e zone per la sala mahjong; tavoli da carte e da poker quadrati, rotondi, ovali, ottagonali e da blackjack con i loro posti; tavoli da scacchi, go, giochi da tavolo, gioco di ruolo e puzzle; biliardi da 6, 7 e 8 piedi con spazio per la stecca, air hockey, calciobalilla, shuffleboard, ping pong e freccette; scrivanie gaming, scrivanie in piedi, simulatori di guida e di volo, aree di gioco per la realtà virtuale, mobili TV e televisori, cabinati arcade, flipper, gru con peluche, macchine da ballo e un jukebox; pouf, poltrone reclinabili, divani, divani angolari e sgabelli; tavoli per hobby, cucito, taglio, modellismo ferroviario, modellismo, pittura, disegno e saldatura, cavalletti e banchi da lavoro; e zone di rispetto, di visione della TV e di proiezione con angoli e stanze complete per gaming, esport, arcade, relax, biliardo e mahjong.

Scarica lo ZIPAnteprima nel browser

Usi AutoCAD 2017 o una versione precedente? Scarica il formato 2010

Diritti d'autore: CADXChange. Puoi usare e modificare i simboli liberamente nei tuoi disegni e progetti, anche commerciali; l'indicazione della fonte e un link servono solo se li pubblichi. Ti chiediamo di non ridistribuire né rivendere la libreria. Ogni ZIP contiene un normale file DWG in formato AutoCAD 2018 e un README, senza bisogno di componenti aggiuntivi. Fornita così com'è, senza garanzie. Condizioni d'uso della libreria (CXL-1.0)

Librerie di simboli correlate

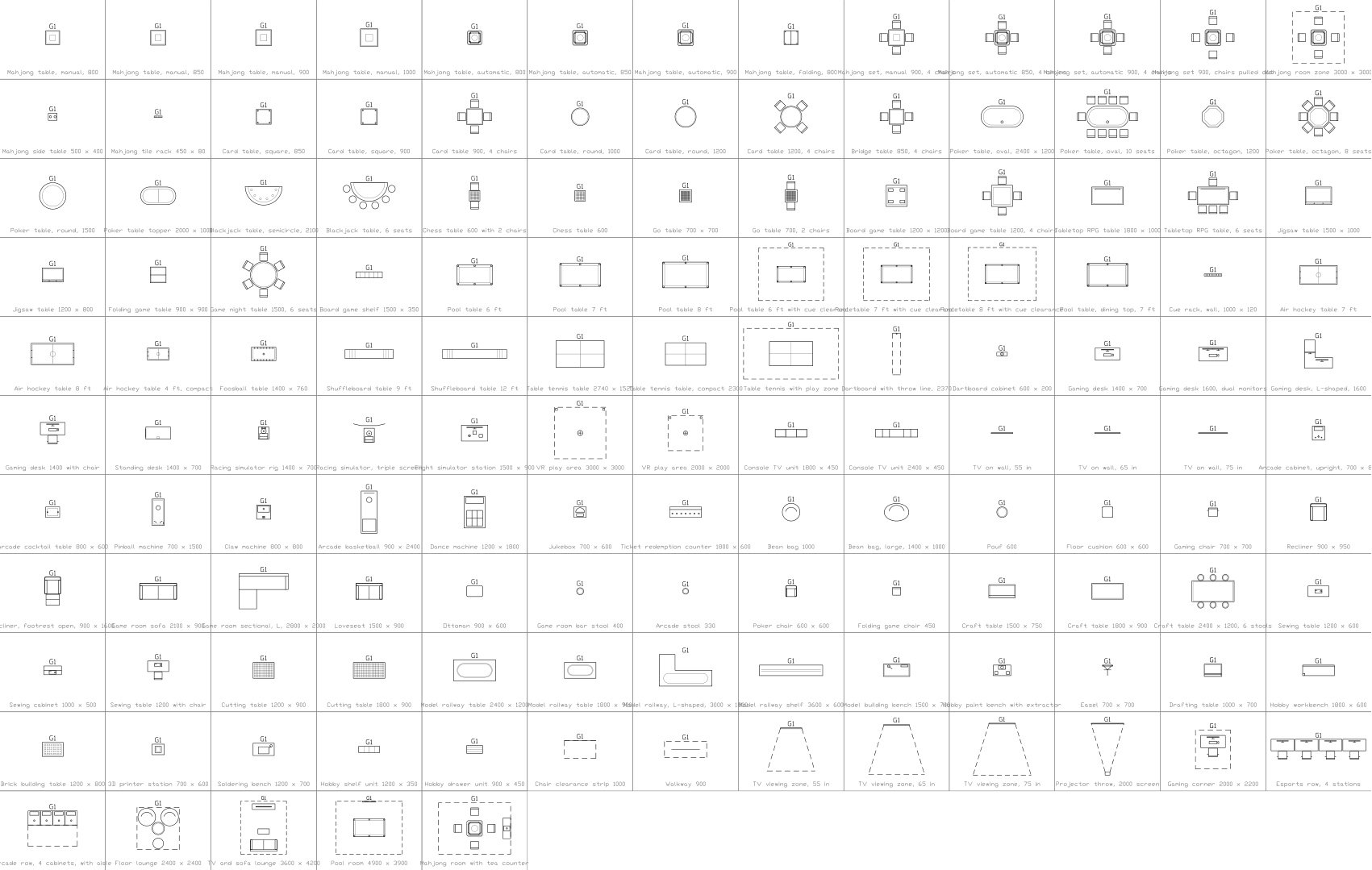

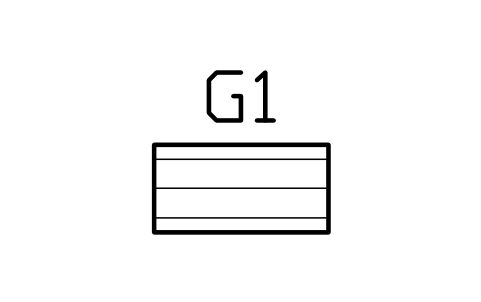

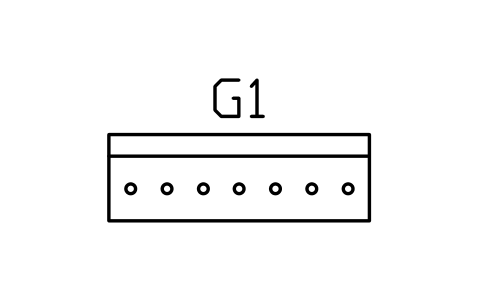

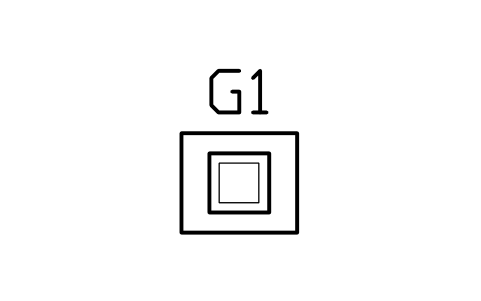

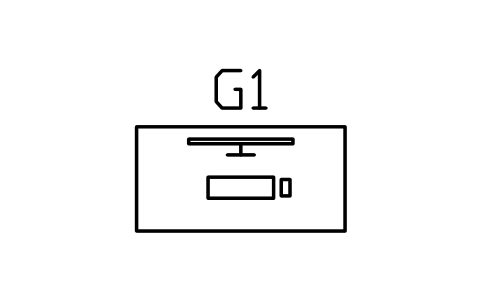

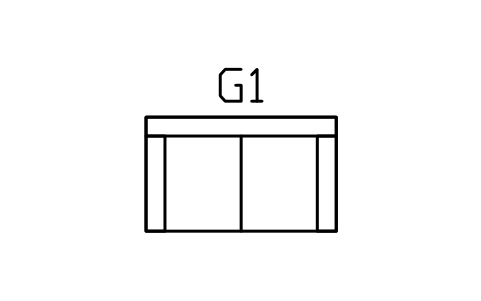

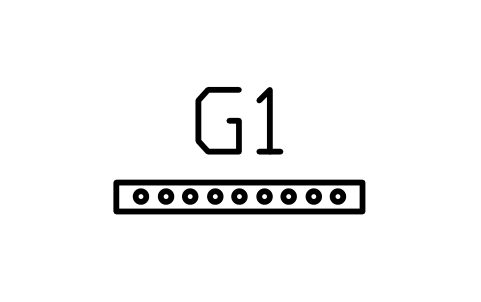

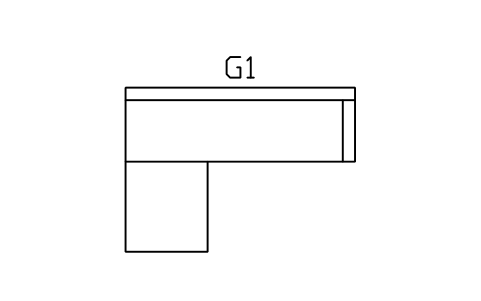

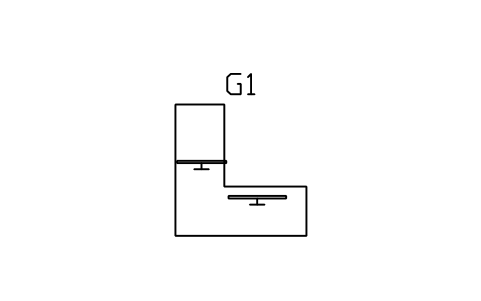

Tutti i 135 simboli

135 simboli su 135

Manca un simbolo? Dicci quale.

Attributi per le distinte base

Ogni blocco ha un tag numerabile e attributi invisibili per il computo. Un oggetto contiene ITEM_TYPE, SIZE, MATERIAL, MANUFACTURER, MODEL, POWER_W, QTY e REMARKS; una zona o un layout contiene ZONE_TYPE, SIZE e REMARKS.

Esporta con BlockSync i blocchi di una pianta di sala giochi in Excel per elencare tavoli, macchine e sedute, controllare le quantità rispetto al programma e riscrivere le modifiche in un solo passaggio, con anteprima e backup.

Come usare la libreria

  1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).

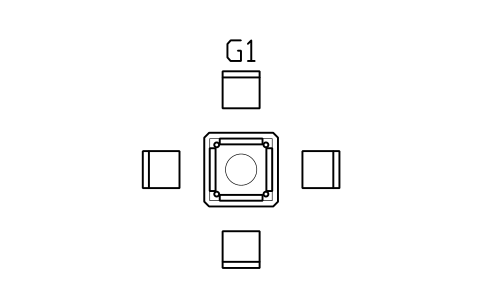

  2. I blocchi sono disegnati a grandezza reale in millimetri, 1 unità di disegno = 1 mm: un tavolo da mahjong 900 x 900 misura 900 x 900 unità in pianta. I tavoli da mahjong sono da 800, 850, 900 e 1000, per i biliardi vale la misura esterna del telaio e i gruppi mostrano le sedie a 60 dal tavolo (300 se tirate fuori).
  3. Gli oggetti in pianta sono centrati sul loro centro. Per tavoli, scrivanie e macchine il lato dell'utente è verso -Y; le sedie di un gruppo sono disegnate rivolte al tavolo, una sedia o un divano singolo guarda verso -Y. Zone e angoli completi hanno l'origine al centro dell'oggetto principale, così puoi inserire un layout come punto di partenza o prendere singoli elementi.

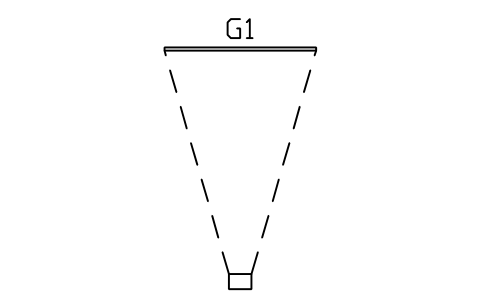

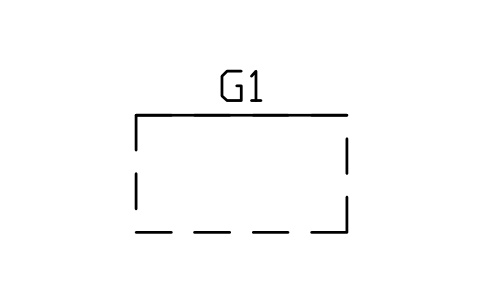

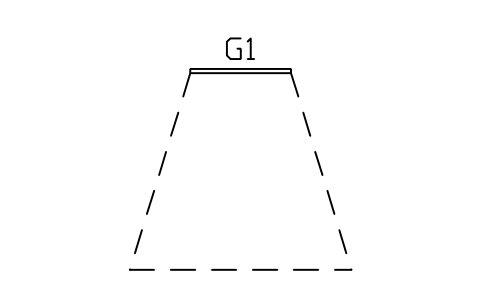

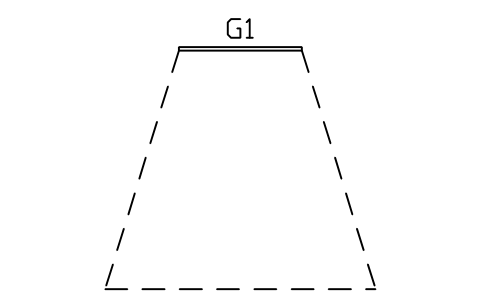

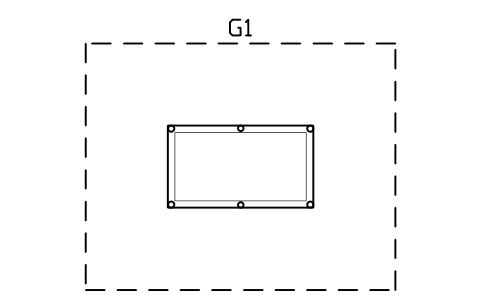

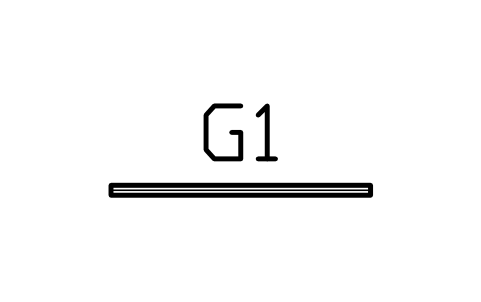

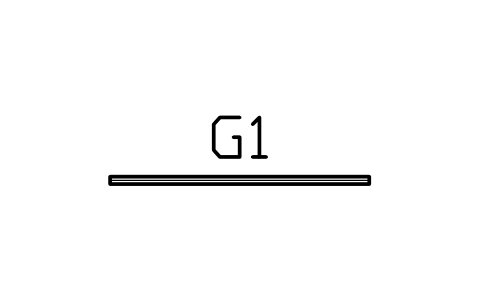

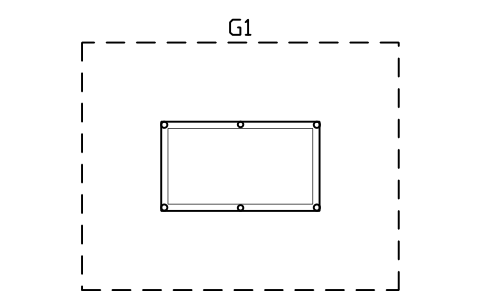

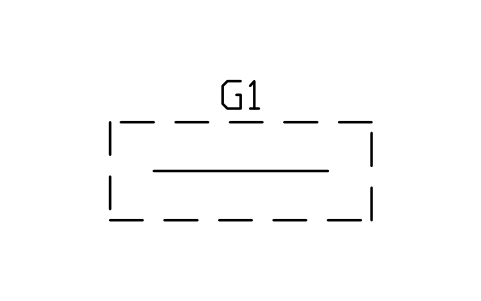

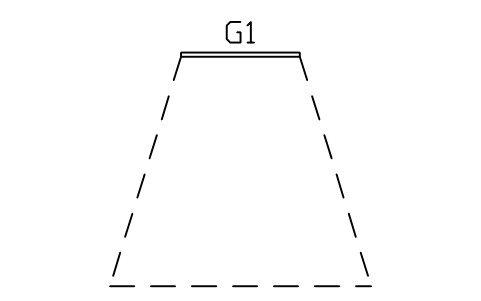

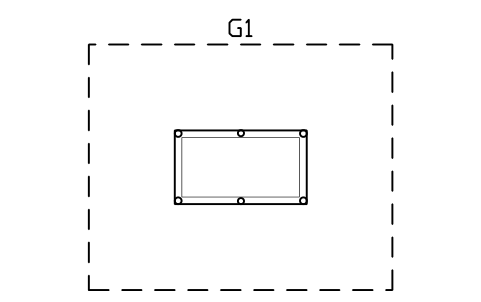

  4. Una zona è un contorno tratteggiato dello spazio libero che serve a un utente: 1300 di spazio per la stecca intorno a un biliardo, 1000 per le sedie dietro un tavolo, un passaggio di 900, una zona di visione per televisori da 55, 65 e 75 pollici e una distanza di proiezione. Non hanno attributi di prodotto; scalale sui valori del tuo progetto.

Sui disegni

Per i simboli di sale giochi e stanze degli hobby non esiste una norma. I blocchi seguono le convenzioni comuni delle piante di arredo: tavoli come contorno con il piano di gioco, sedie con la linea dello schienale, macchine con i comandi verso l'utente, biliardo con le sue sei buche.

I blocchi sono disegni nostri, non copie, e la libreria non è certificata. Le misure sono valori comuni di fornitori e di progetto; spazi liberi, distanze di visione e dimensioni delle stanze dipendono dalle tue esigenze e dalle regole locali, quindi controlla ogni elemento sulla scheda tecnica del prodotto che specifichi.

Domande frequenti

Quali misure di tavolo da mahjong ci sono?

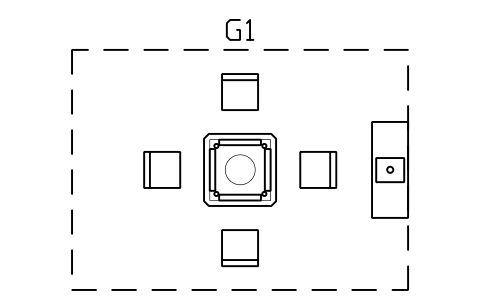

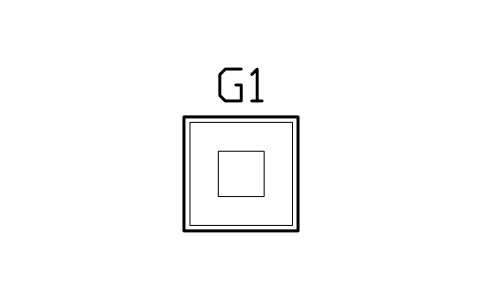

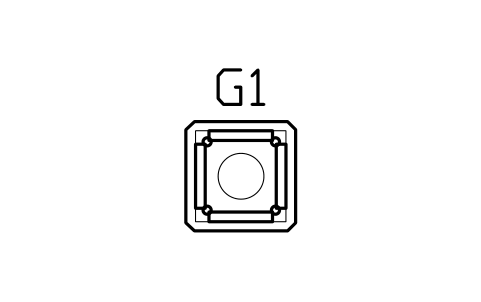

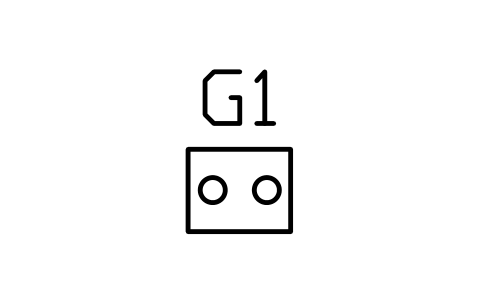

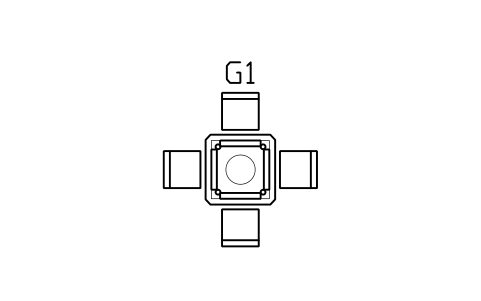

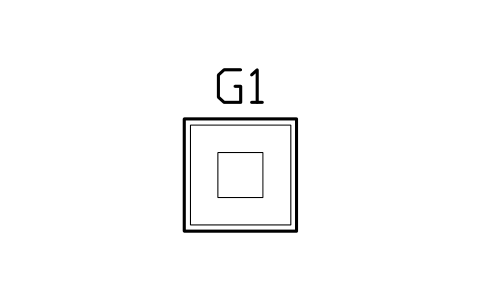

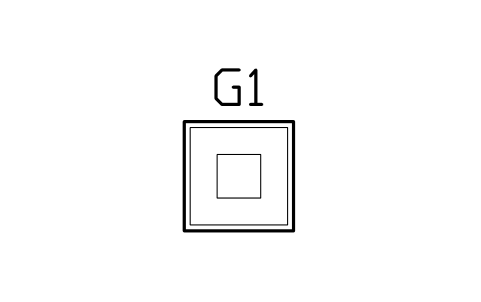

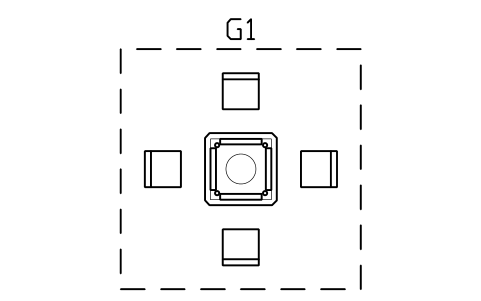

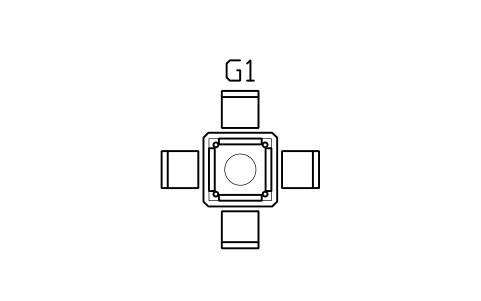

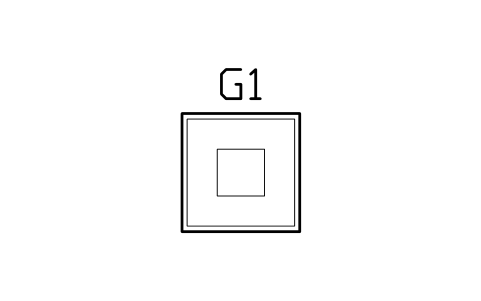

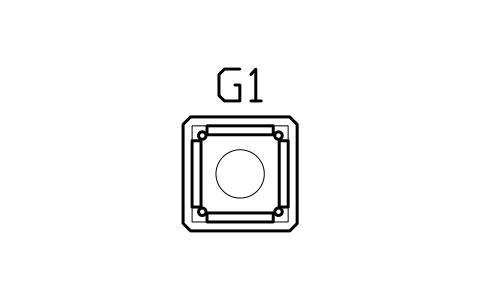

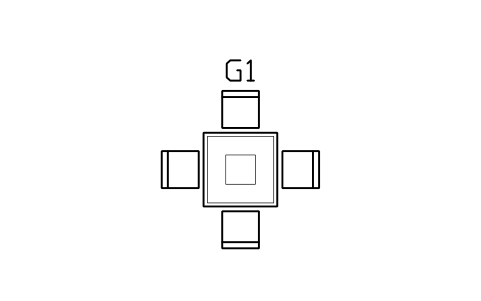

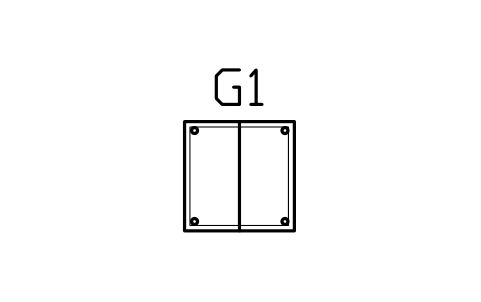

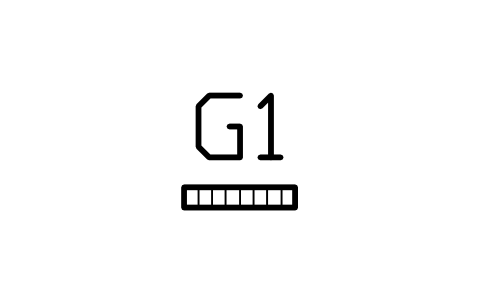

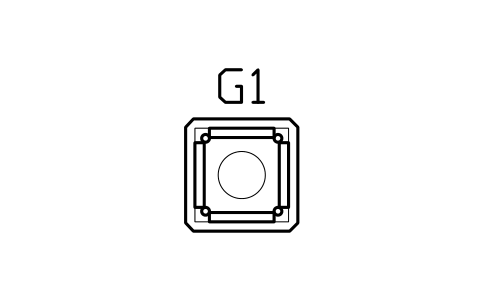

Tavoli manuali da 800, 850, 900 e 1000 mm, tavoli automatici da 800, 850 e 900 mm con pozzetto centrale, feritoie per le tessere e portabicchieri, e un tavolo pieghevole da 800. Ci sono gruppi da quattro sedie (spinte dentro o tirate fuori), una zona sala mahjong, un tavolino e un portatessere.
Ci sono anche biliardi e tavoli da ping pong?

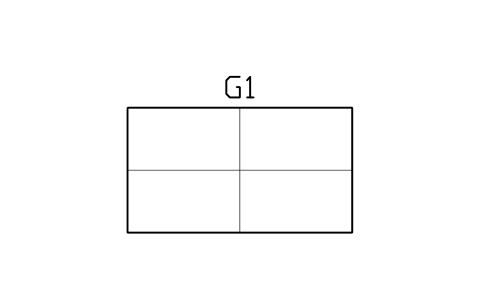

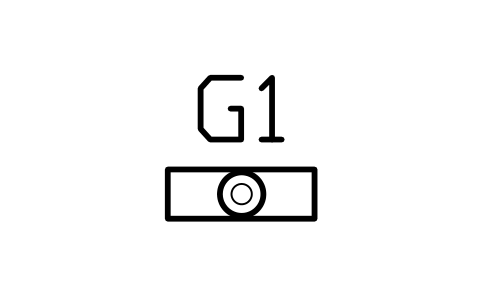

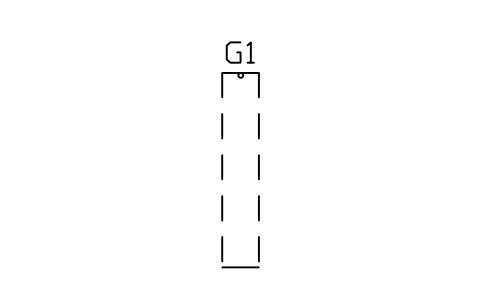

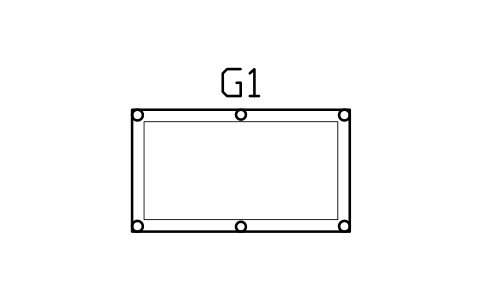

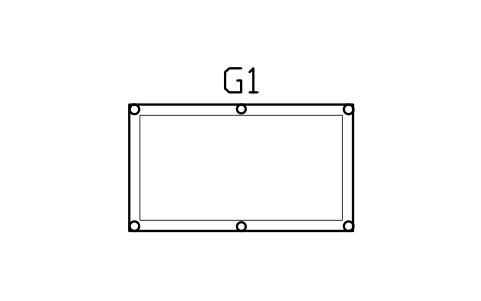

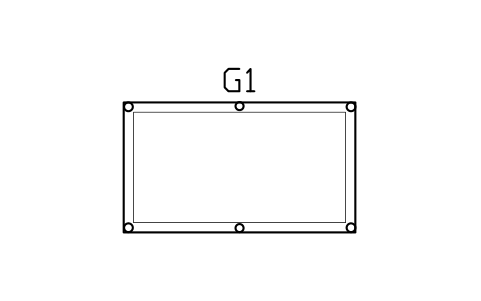

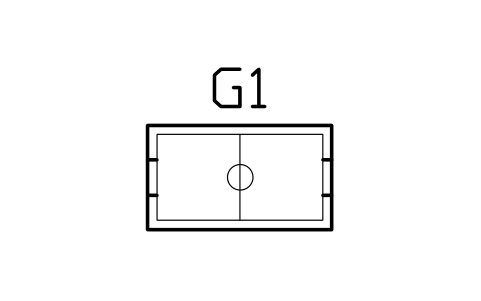

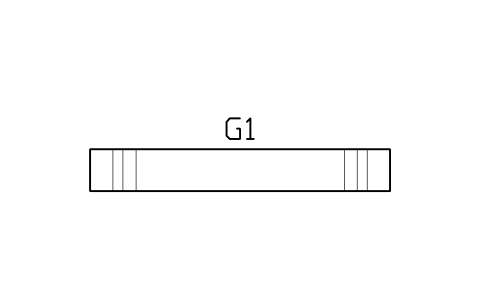

Sì: biliardi da 6, 7 e 8 piedi con e senza spazio per la stecca, air hockey, calciobalilla, shuffleboard, ping pong e un bersaglio per freccette con la linea di tiro. Se progetti un bar o una palestra, la libreria di bar e pub e quella dei campi sportivi ne hanno altri.
Posso usare i simboli in progetti commerciali?
Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia. Ti chiediamo di non ridistribuire né rivendere la libreria; vedi le condizioni d'uso della libreria.
Come si progetta una sala giochi?

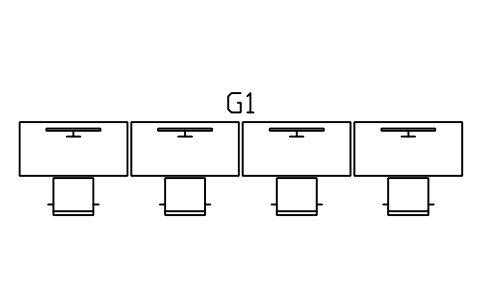

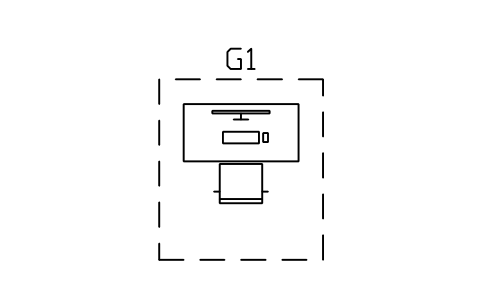

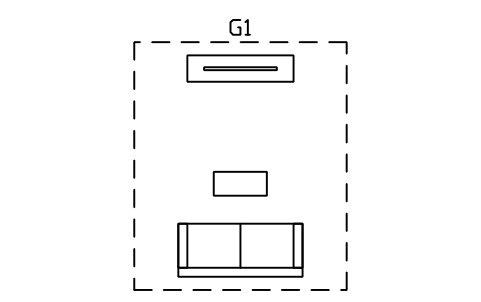

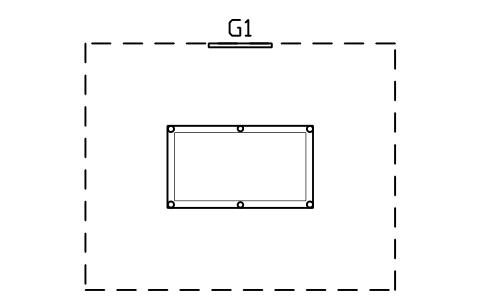

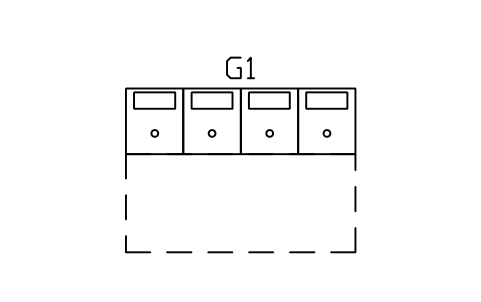

Parti dalle zone: posiziona il biliardo o il tavolo da ping pong con il suo spazio libero, aggiungi un gruppo di sedute e un mobile TV con la zona di visione, poi allinea i cabinati arcade lungo una parete con un corridoio di almeno 1200. I layout angolo gaming, fila esport, fila arcade, salotto TV e sala biliardo danno ciascuno un punto di partenza.
Posso cambiare un simbolo o aggiungere attributi?
Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
Dove trovo una raccolta completa di questi simboli per AutoCAD?
AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
