Blocchi AutoCAD gratuiti per cabina armadio, dispensa, lavanderia e ingresso (DWG): sistemi di contenimento e layout dei locali

Su misure e spazi liberi

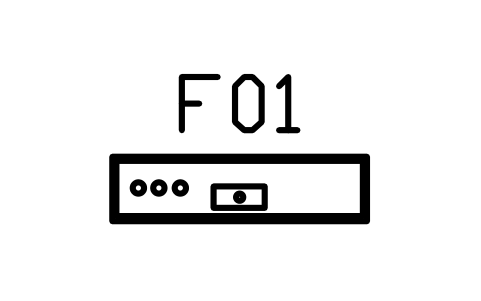

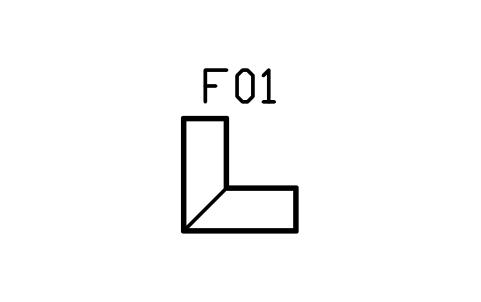

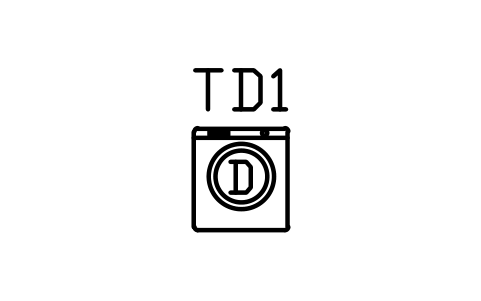

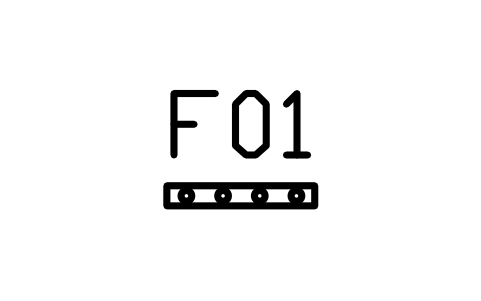

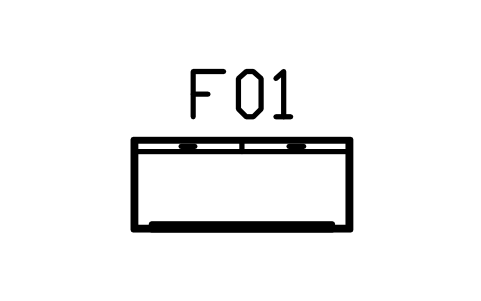

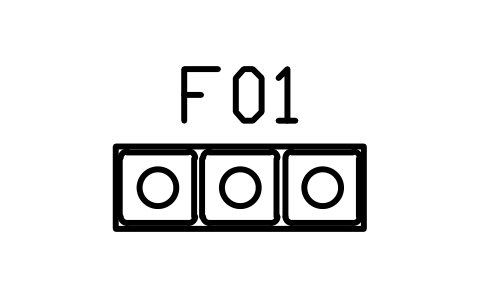

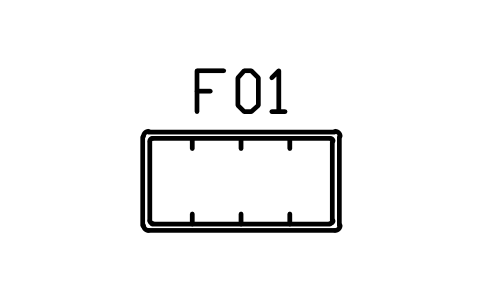

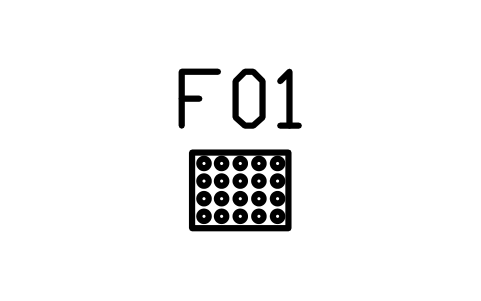

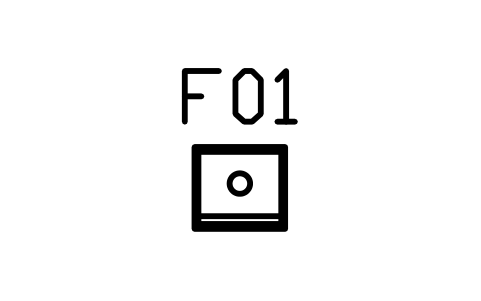

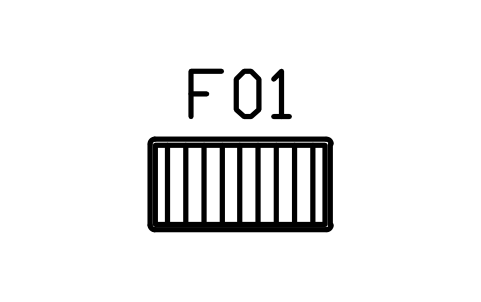

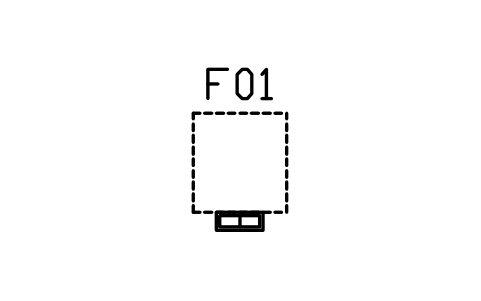

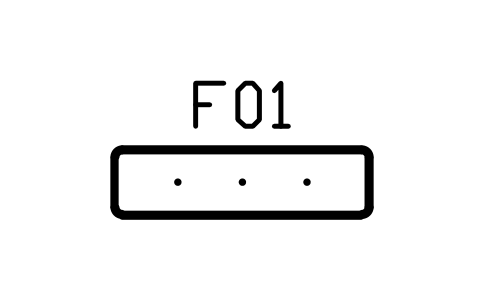

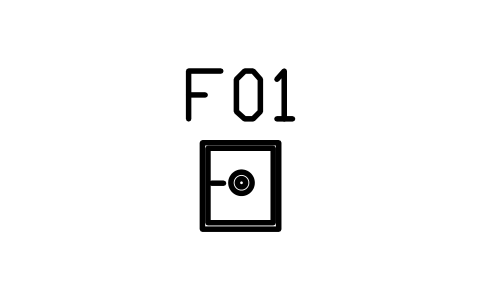

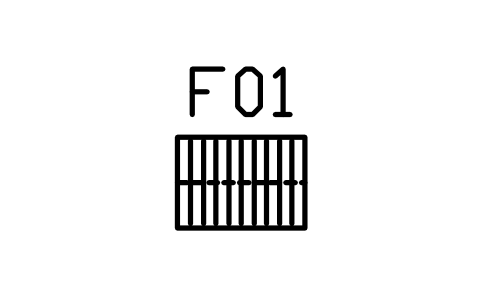

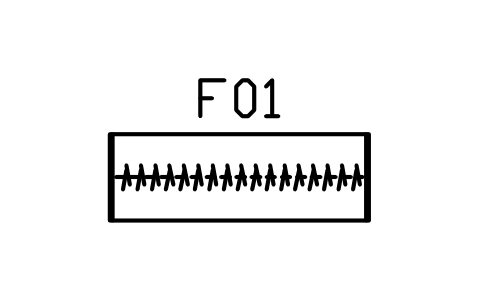

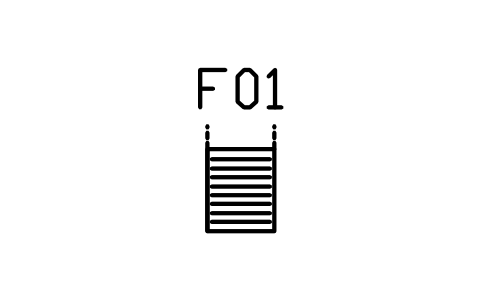

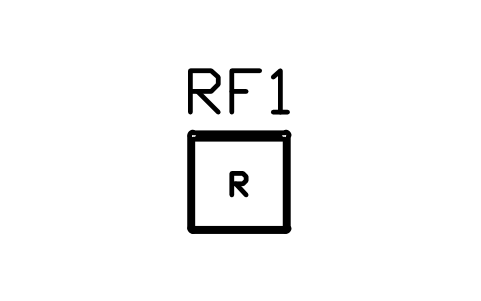

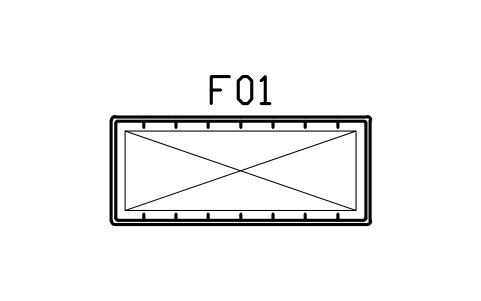

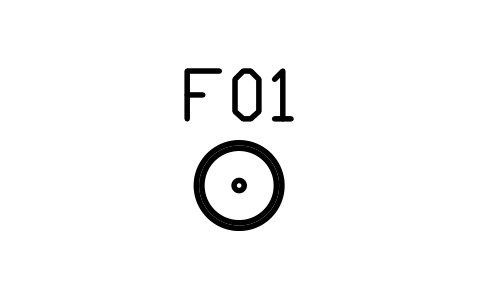

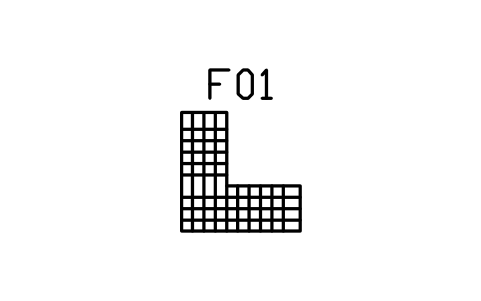

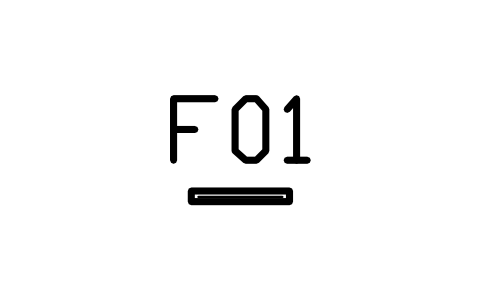

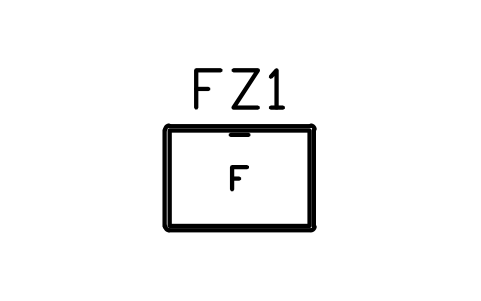

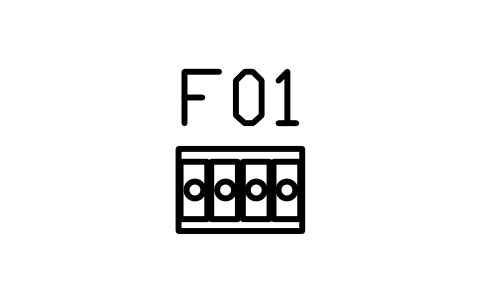

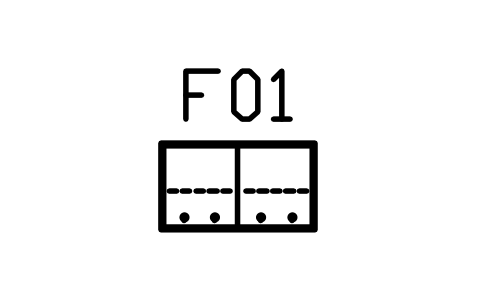

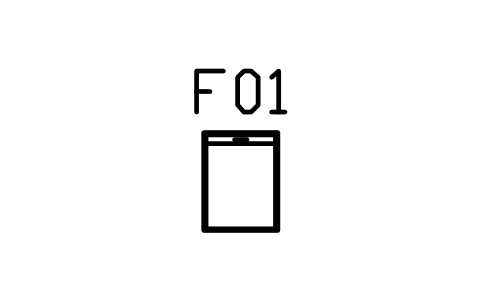

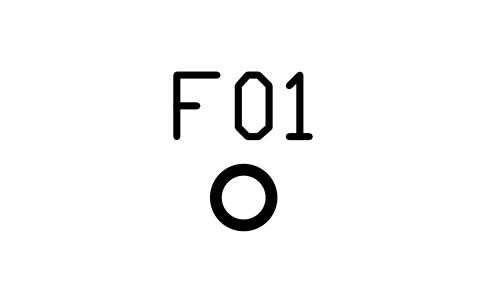

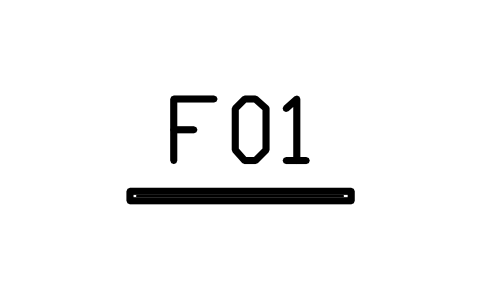

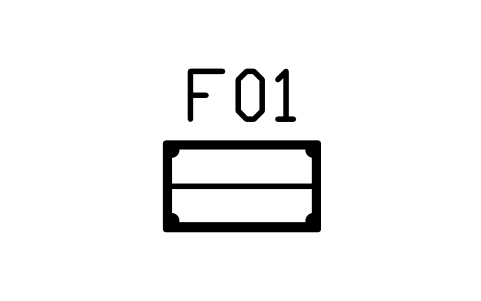

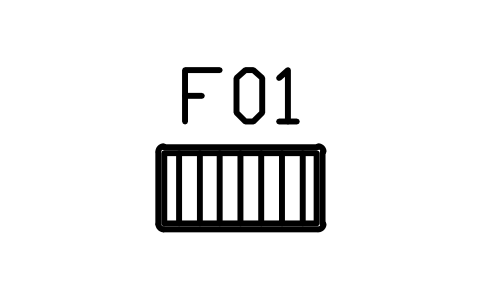

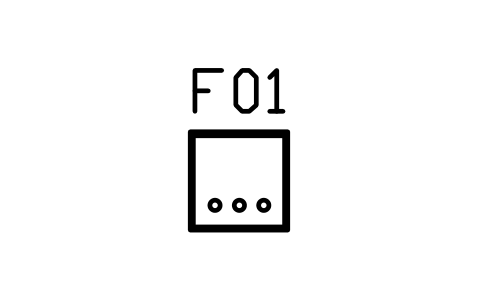

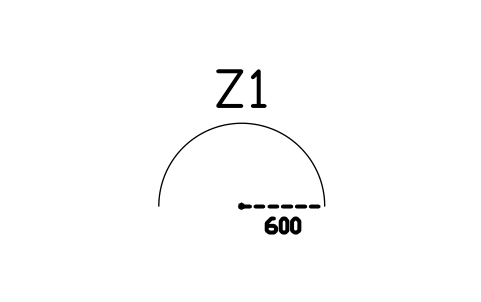

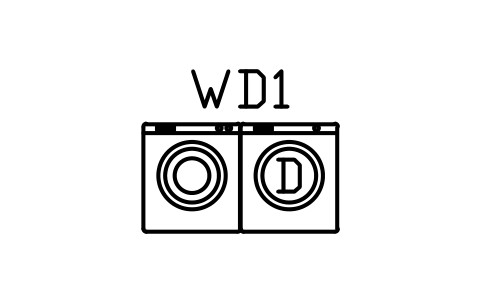

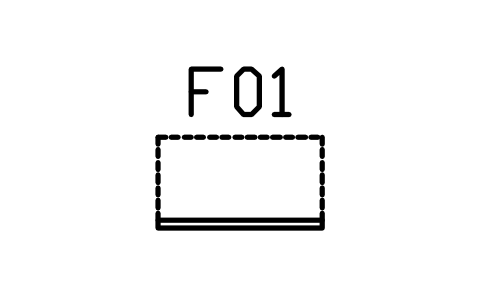

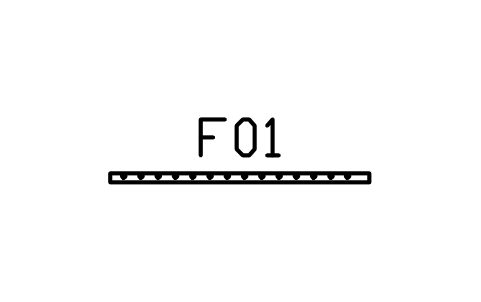

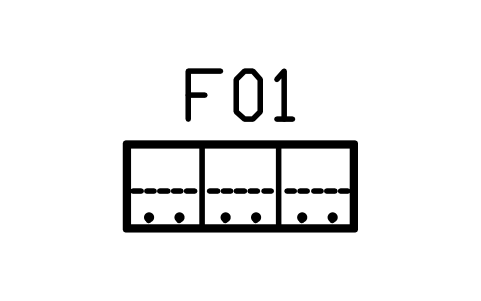

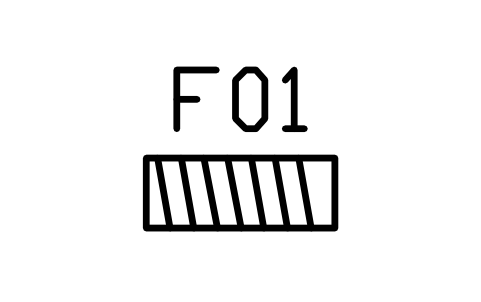

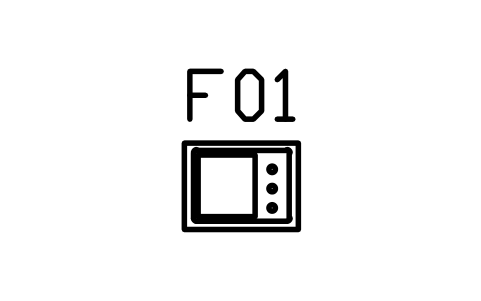

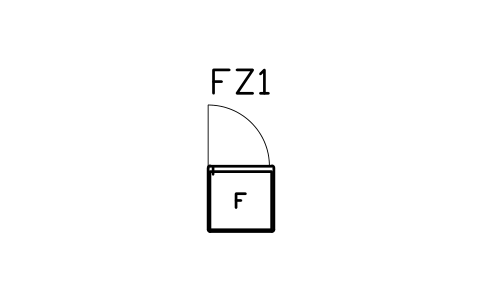

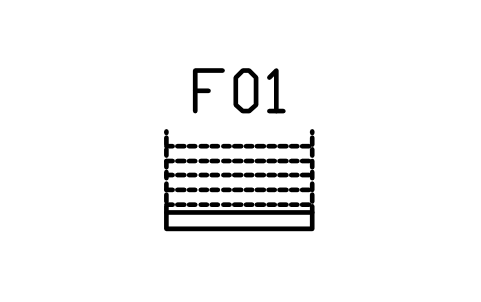

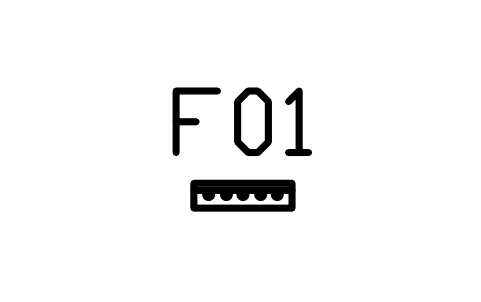

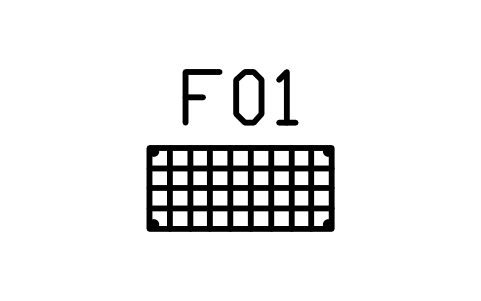

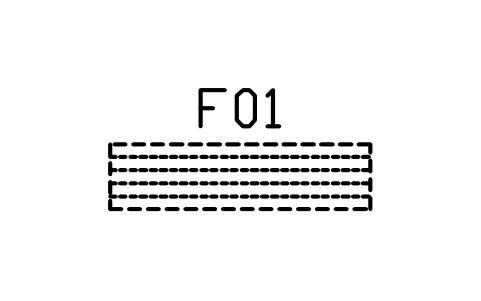

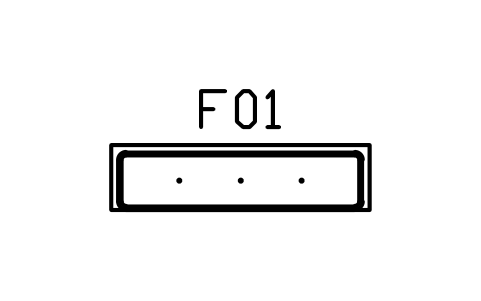

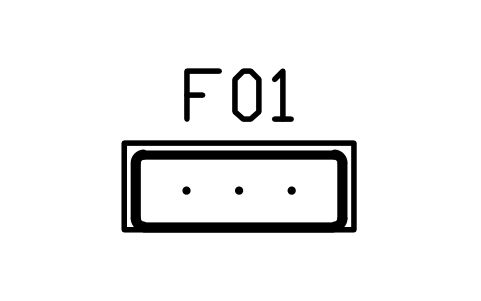

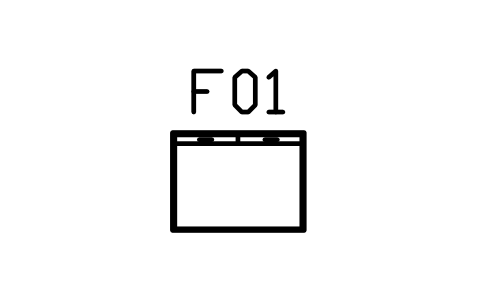

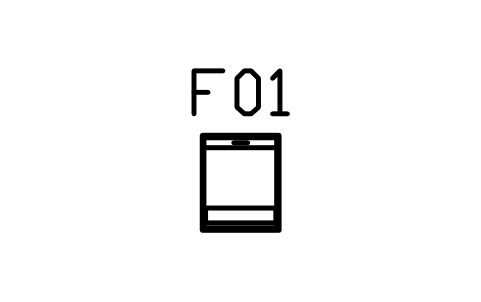

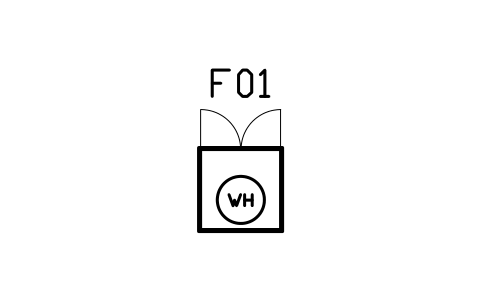

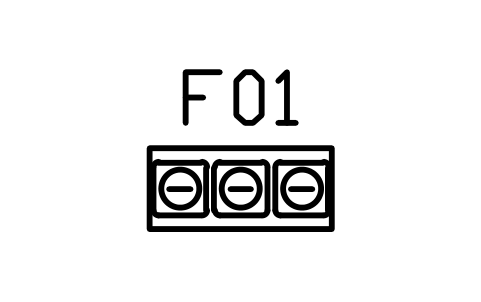

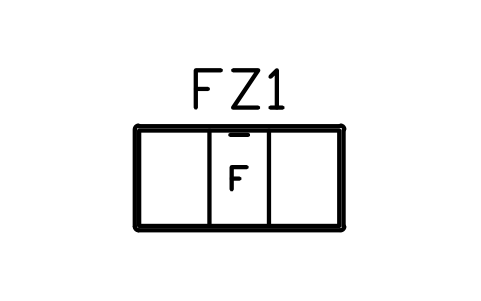

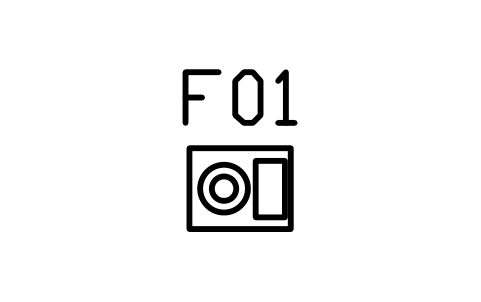

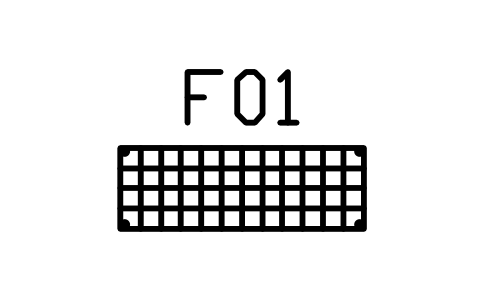

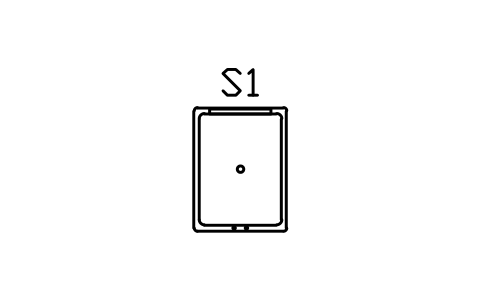

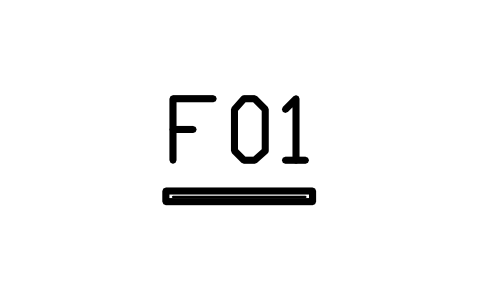

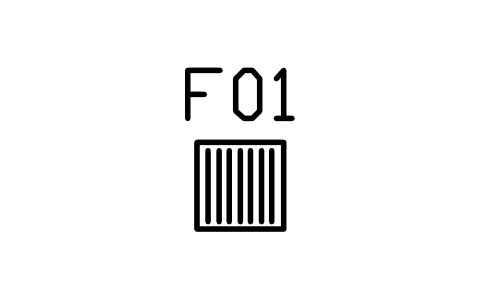

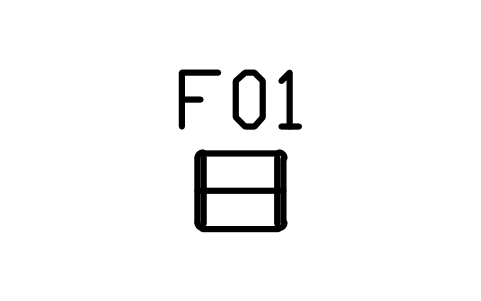

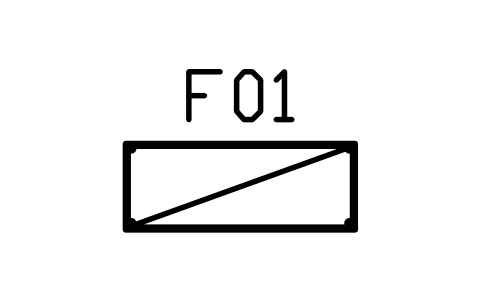

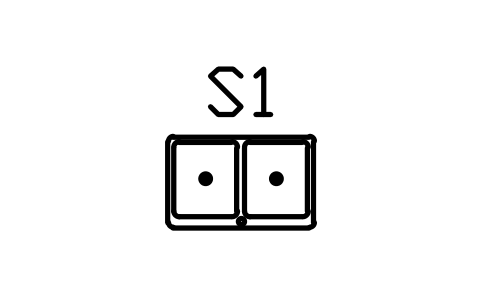

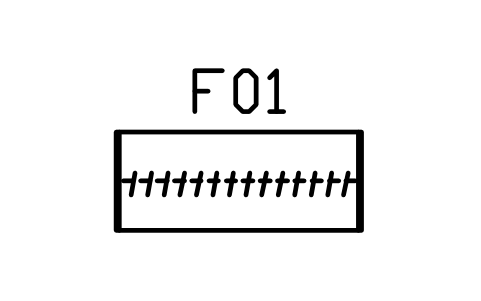

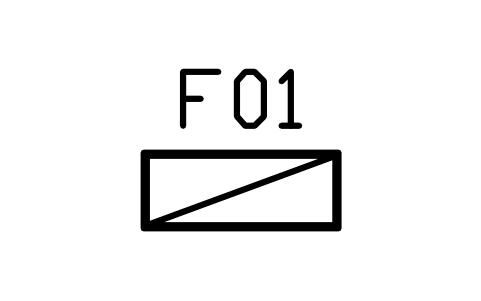

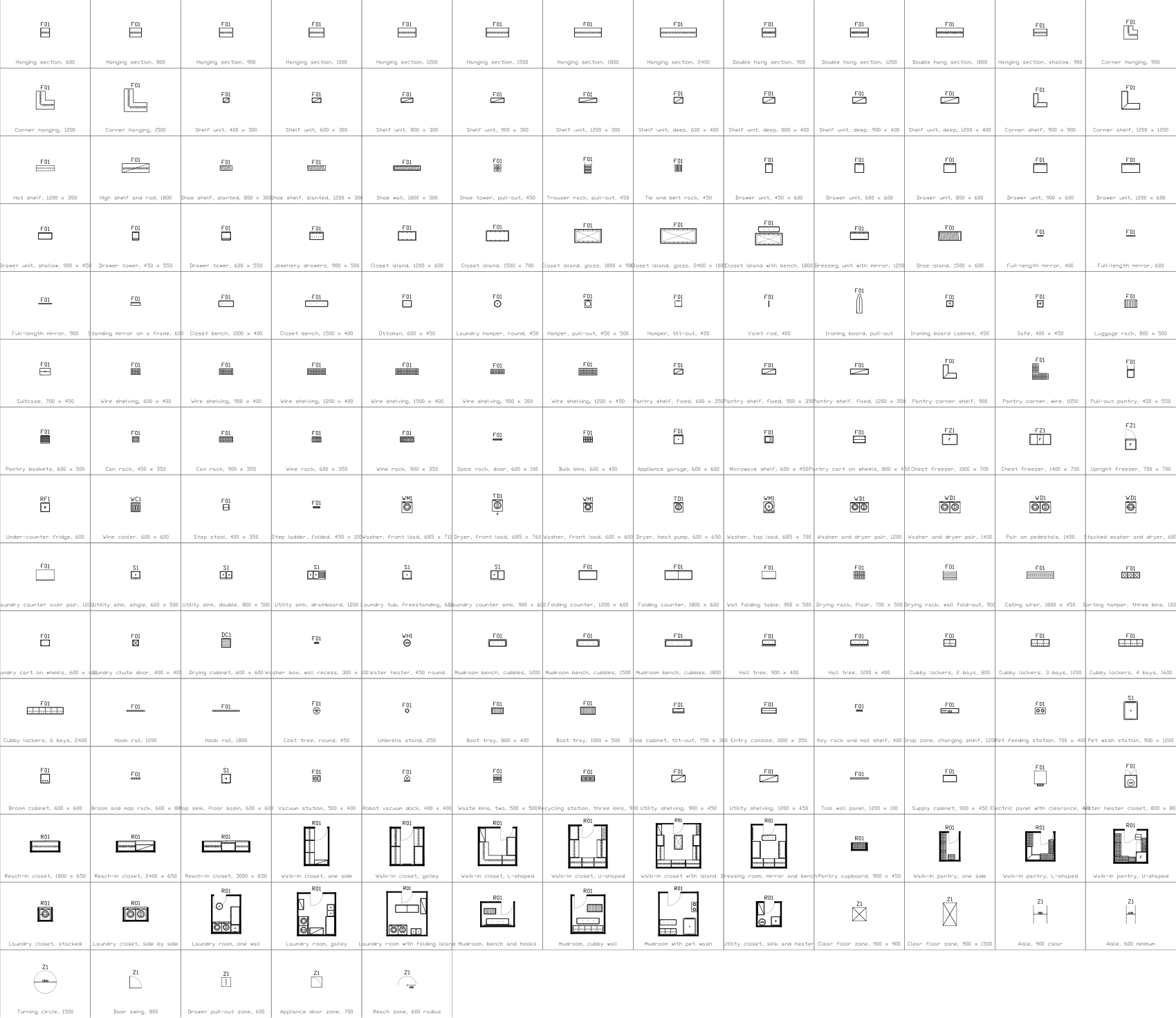

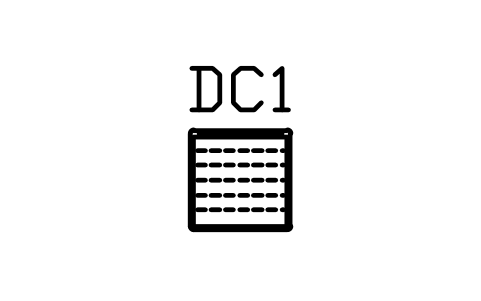

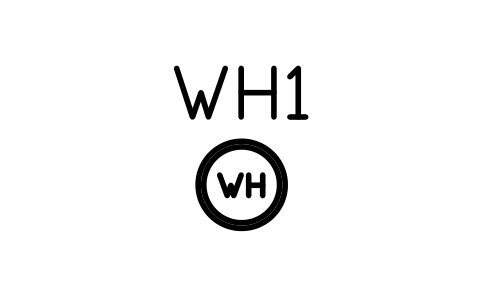

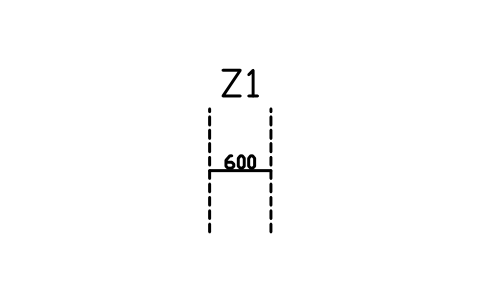

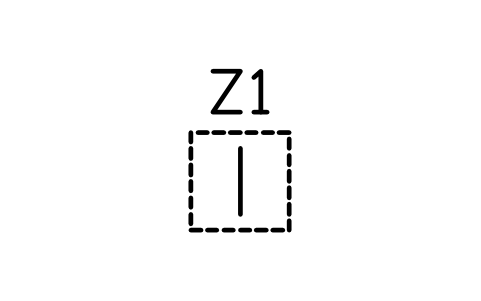

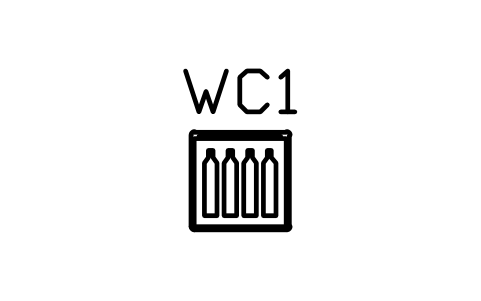

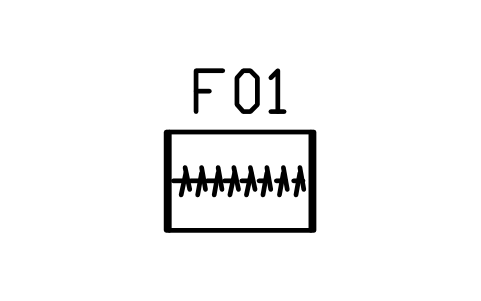

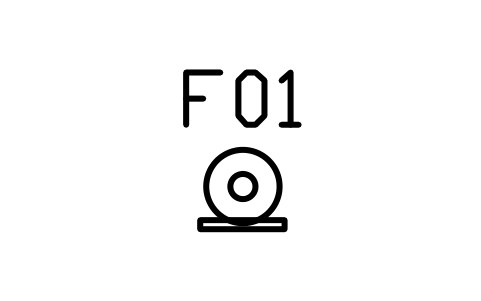

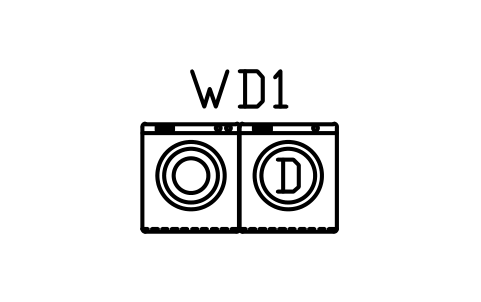

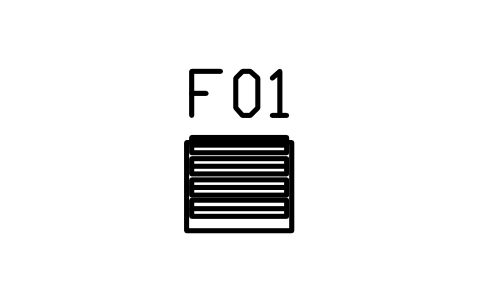

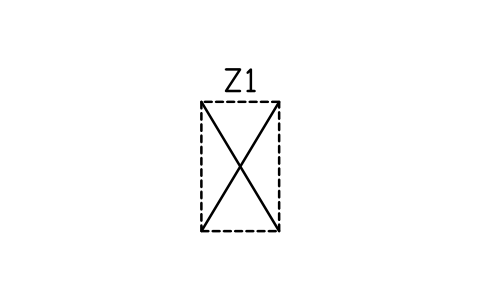

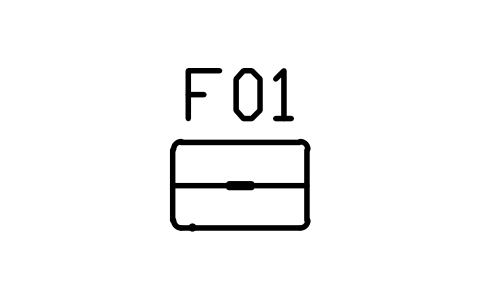

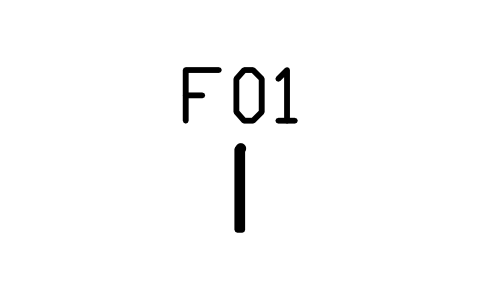

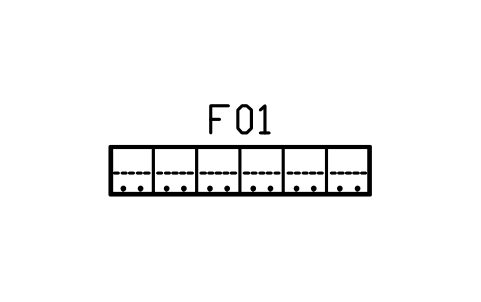

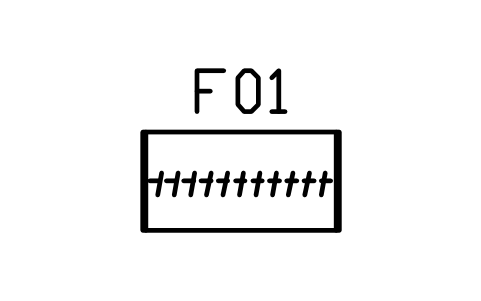

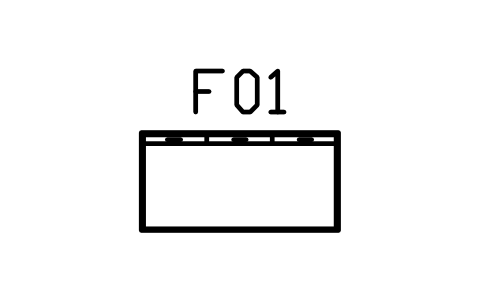

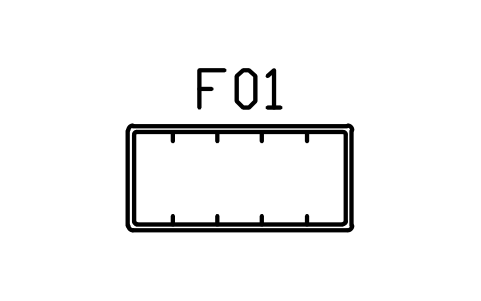

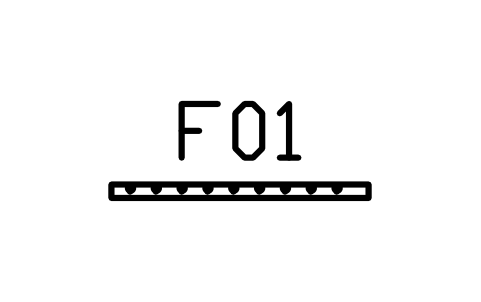

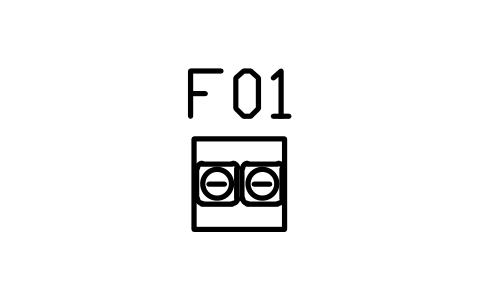

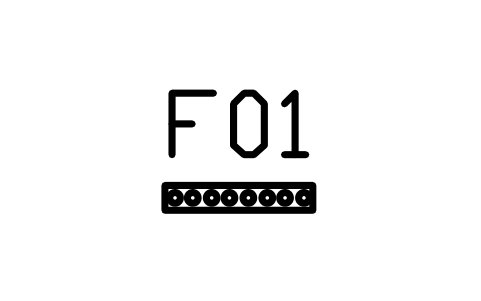

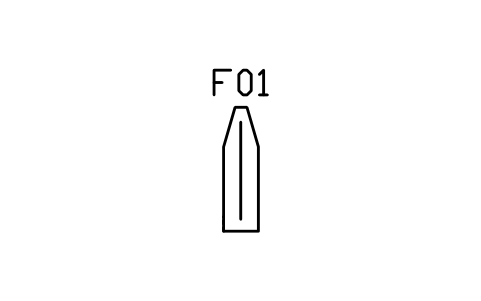

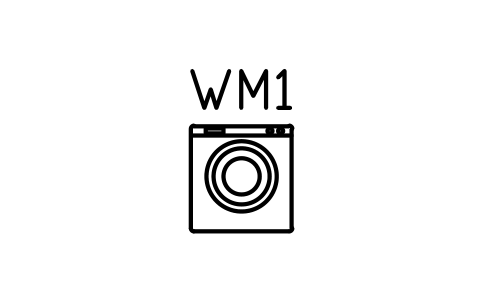

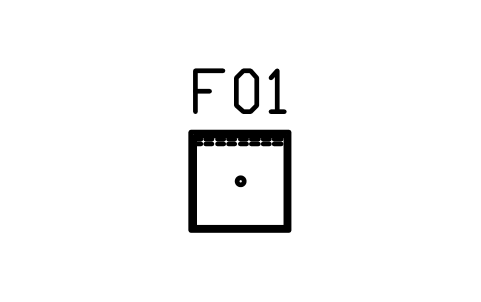

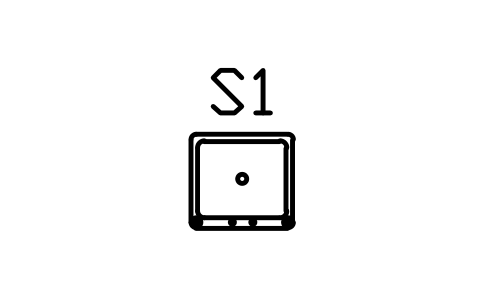

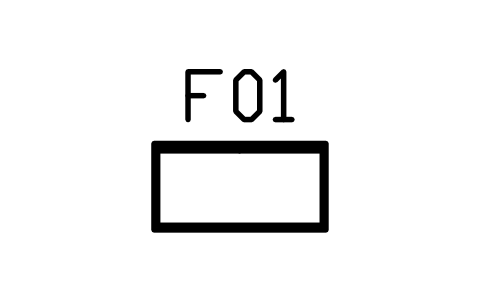

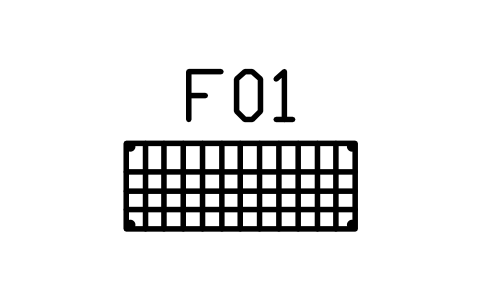

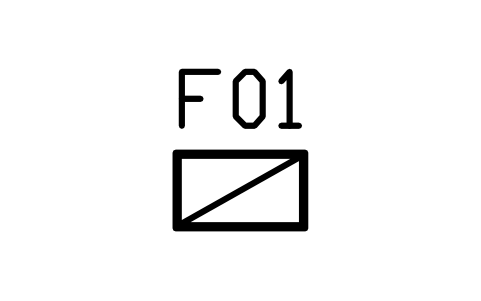

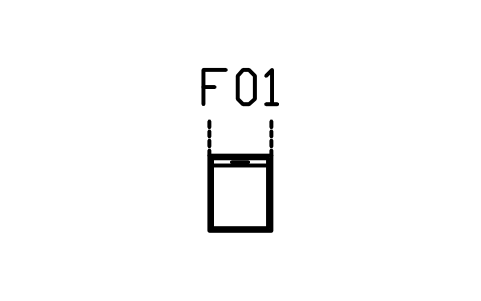

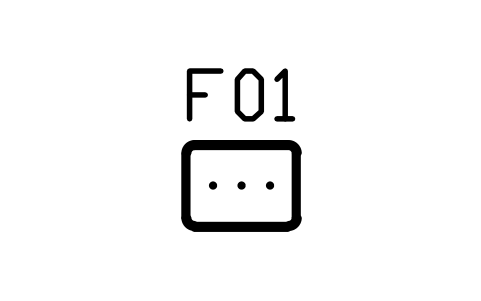

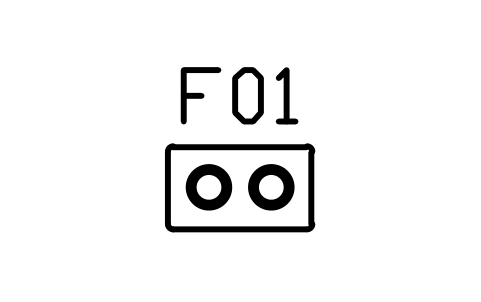

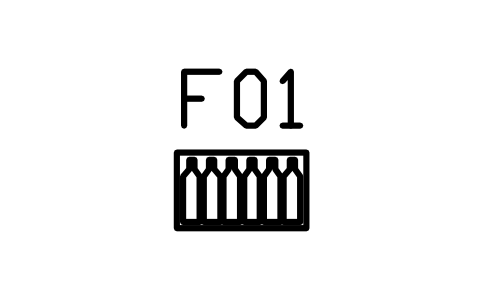

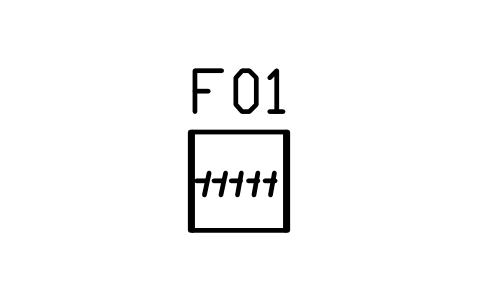

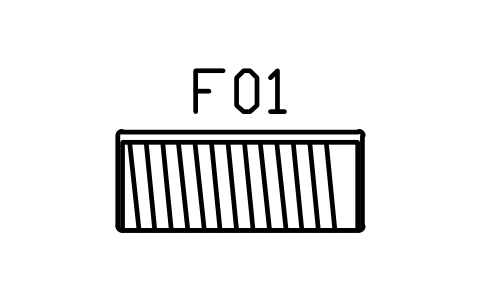

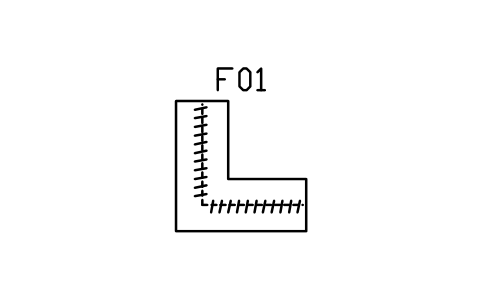

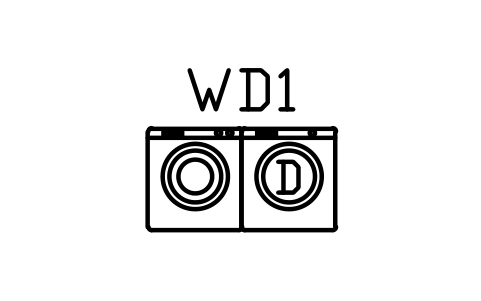

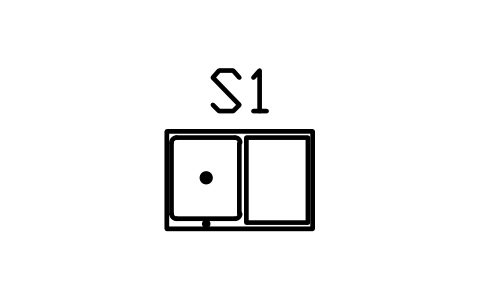

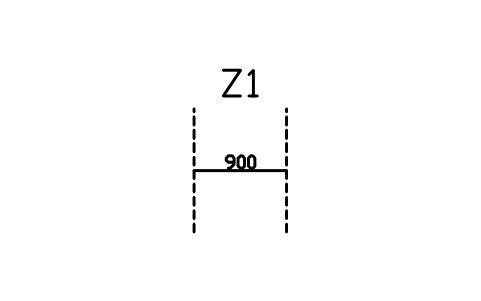

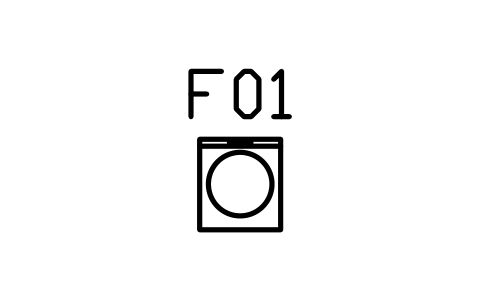

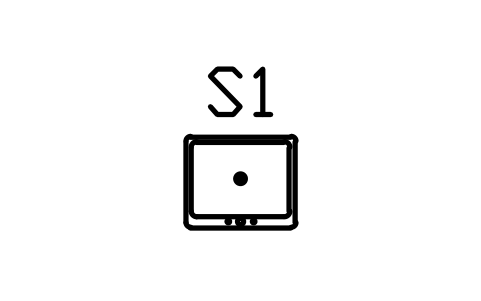

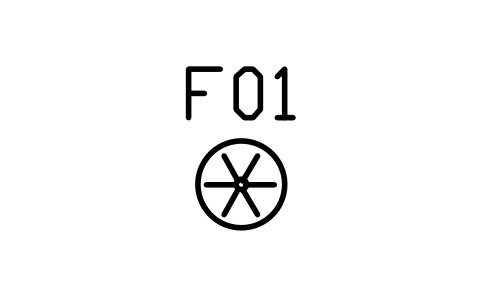

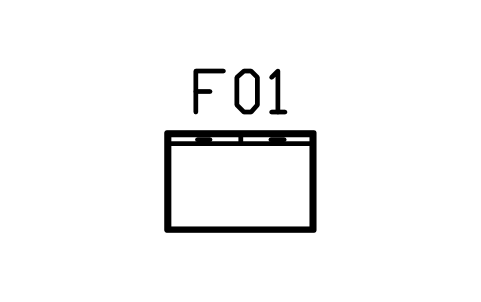

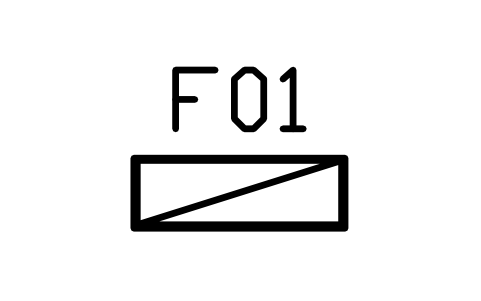

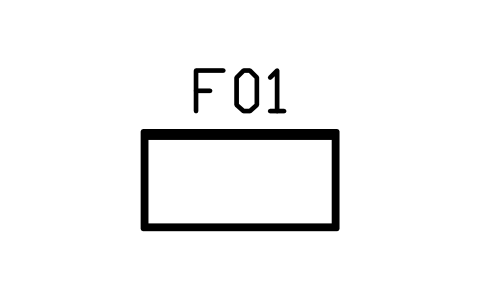

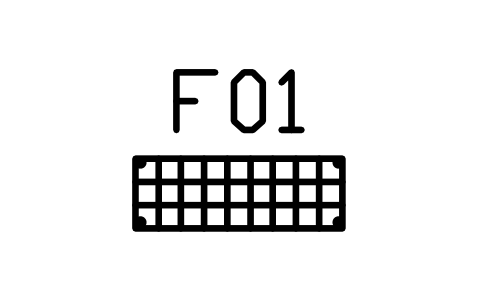

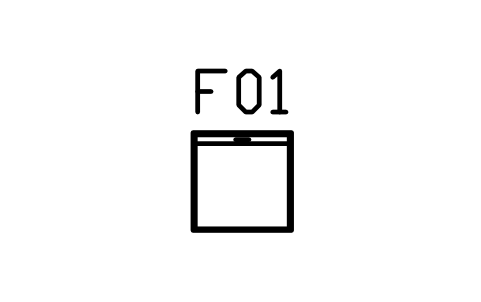

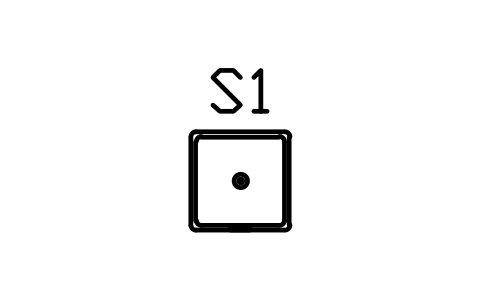

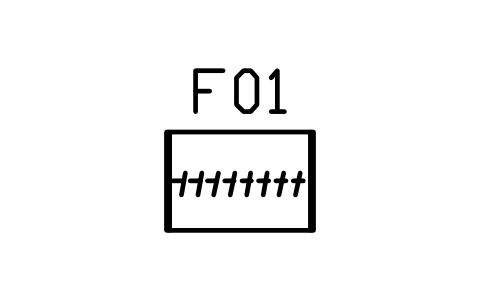

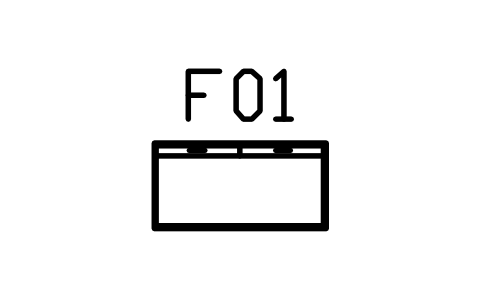

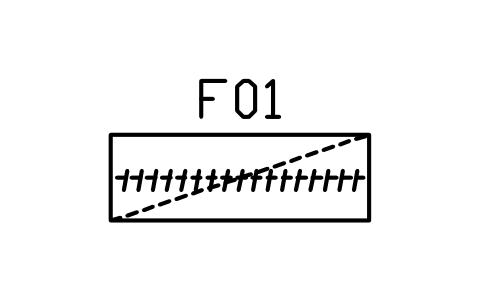

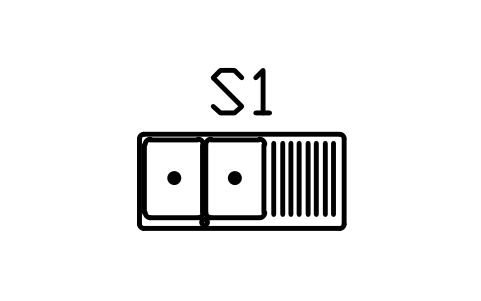

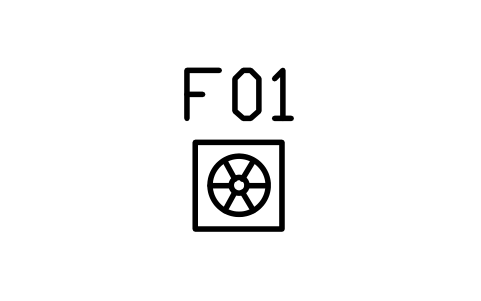

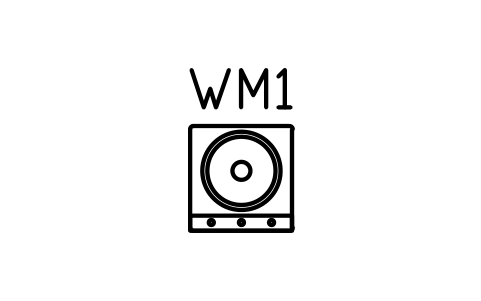

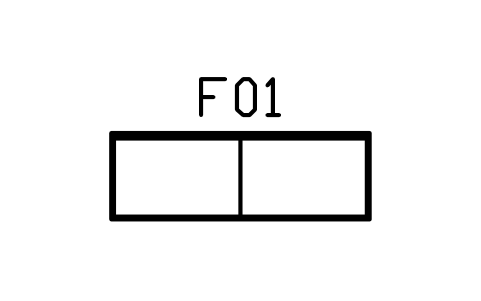

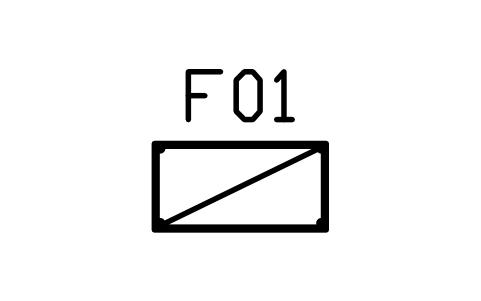

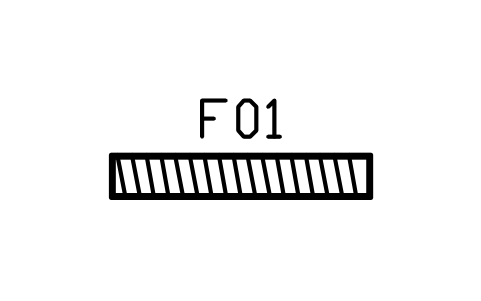

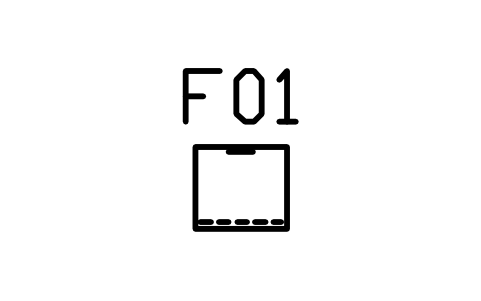

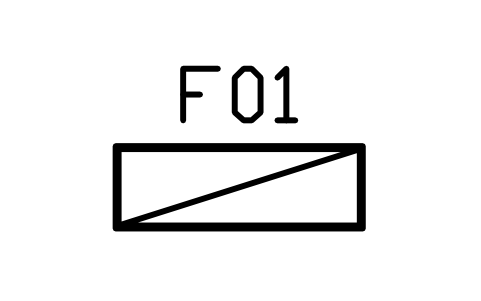

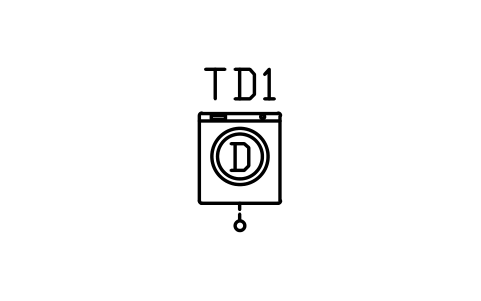

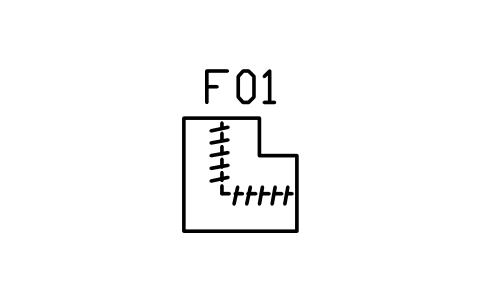

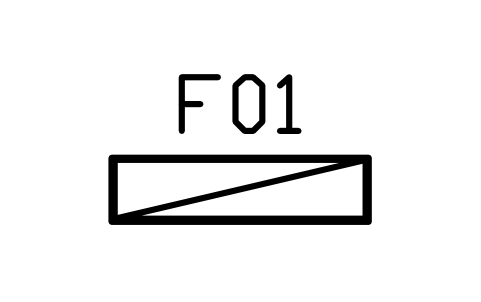

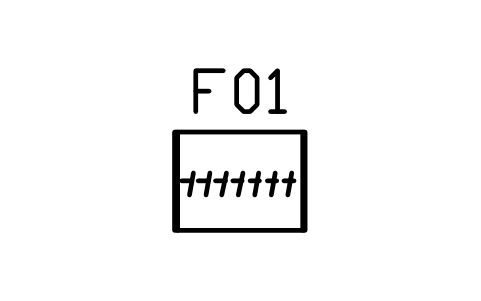

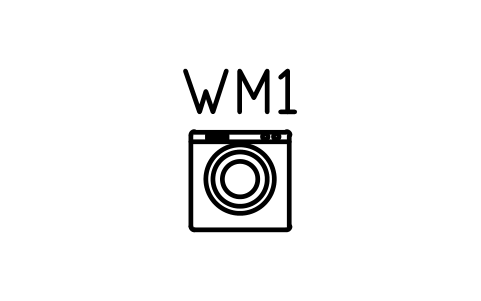

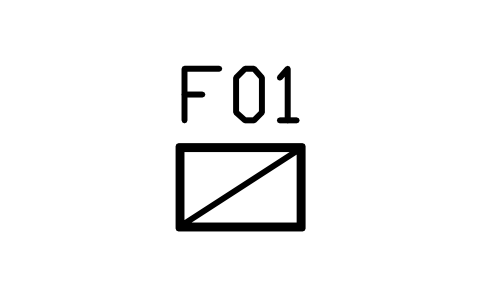

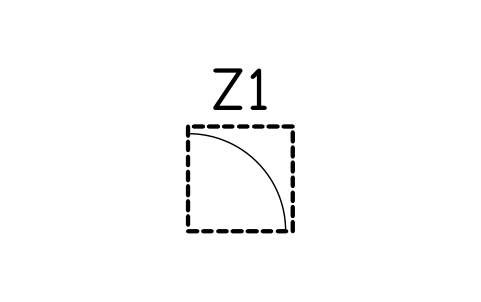

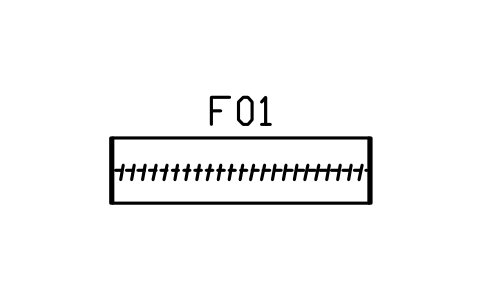

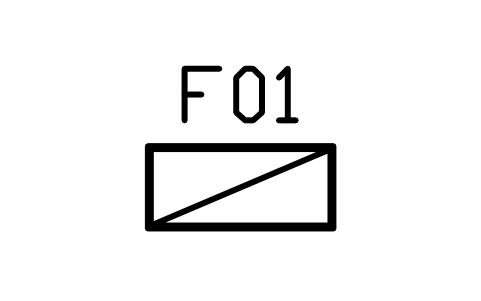

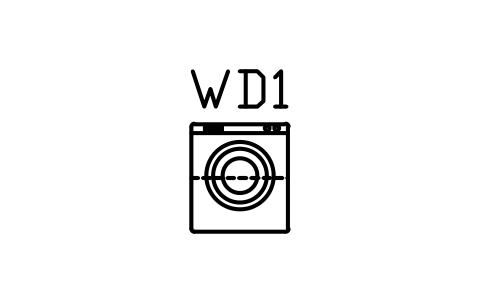

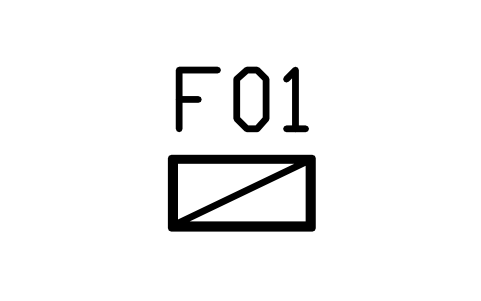

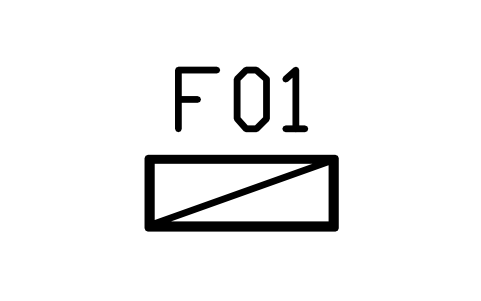

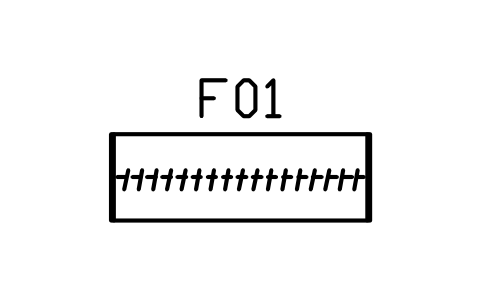

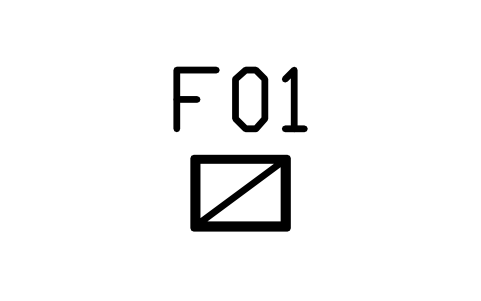

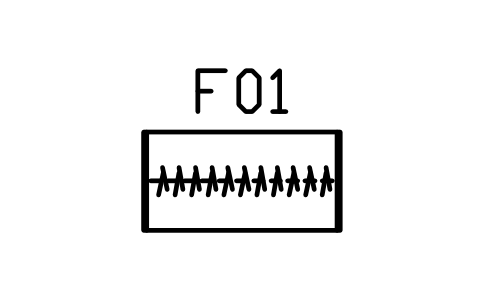

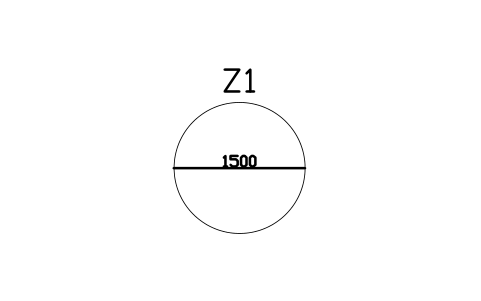

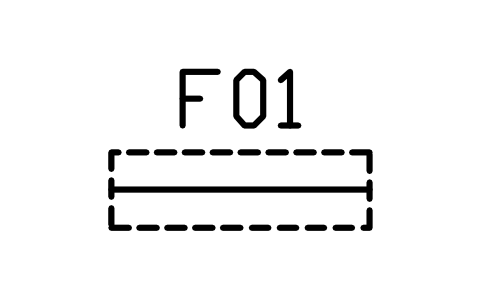

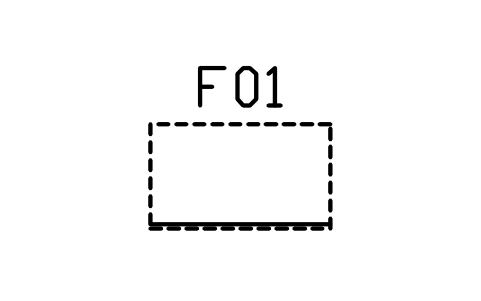

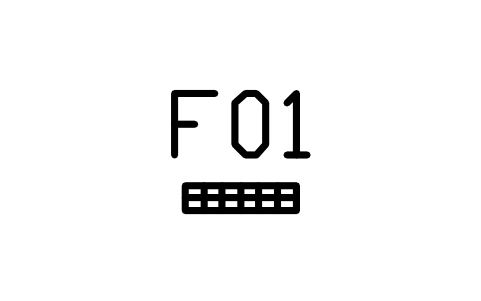

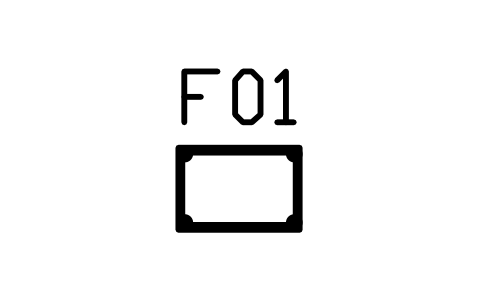

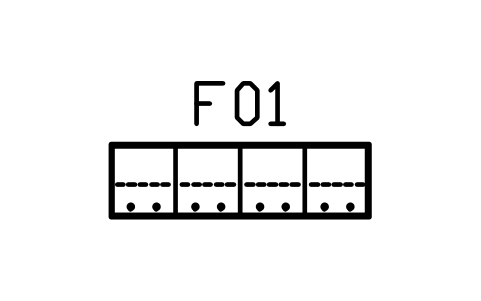

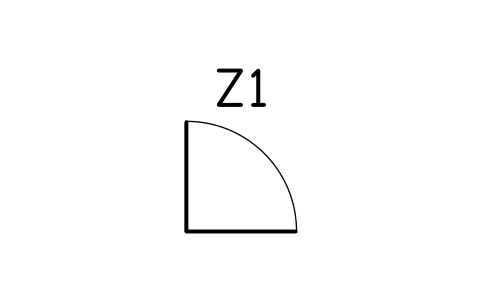

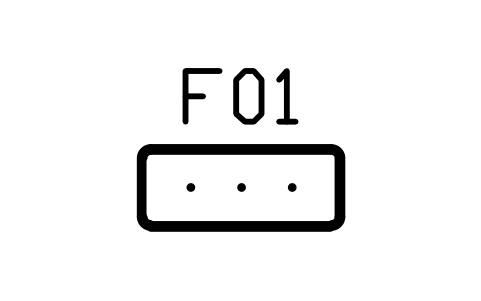

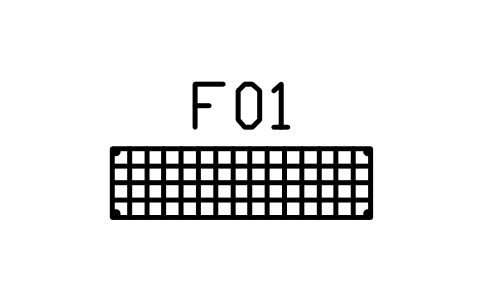

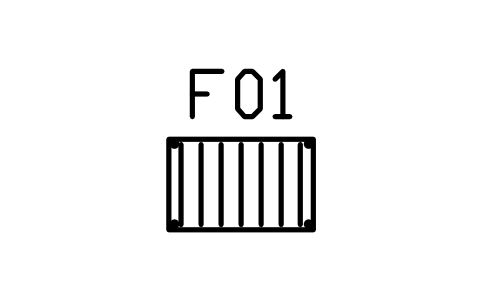

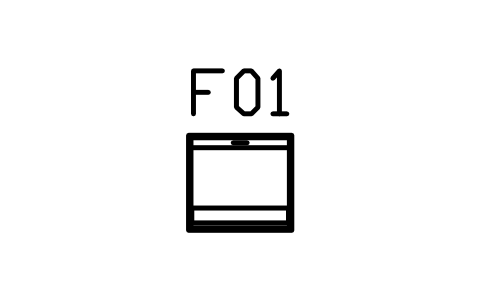

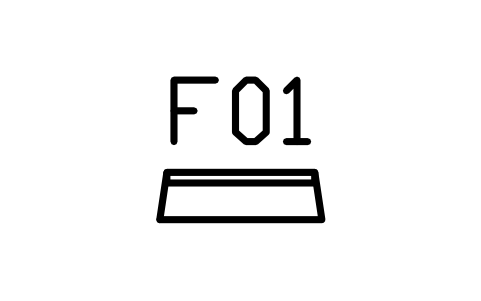

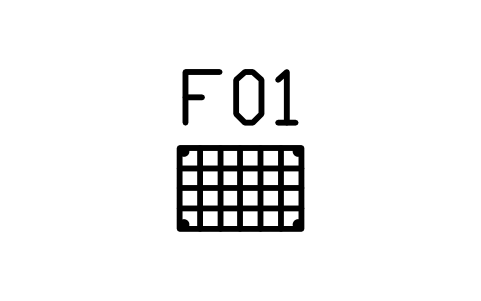

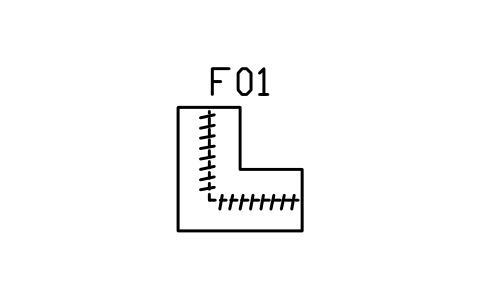

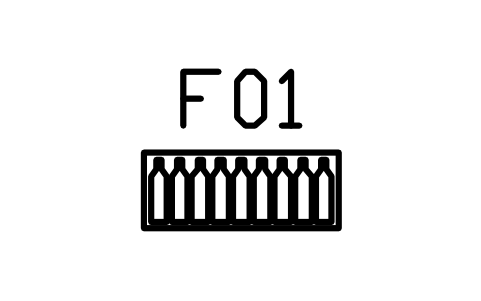

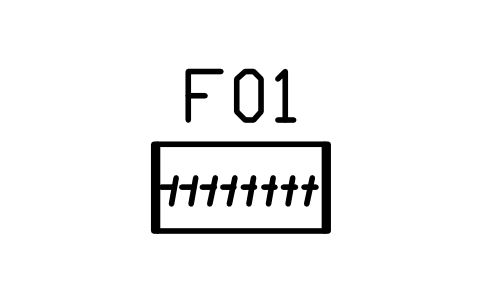

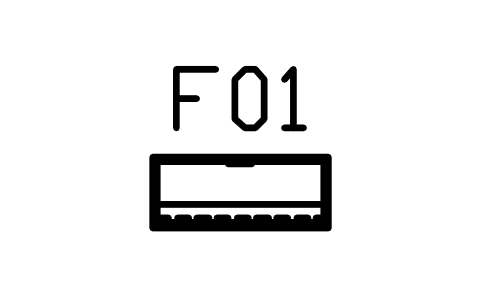

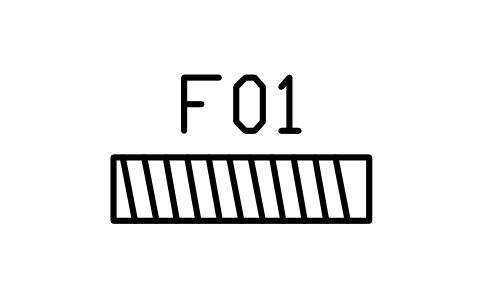

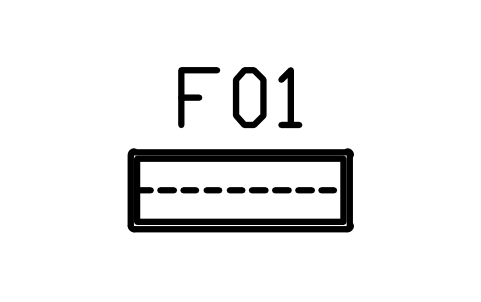

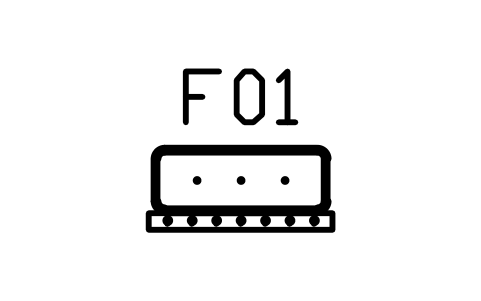

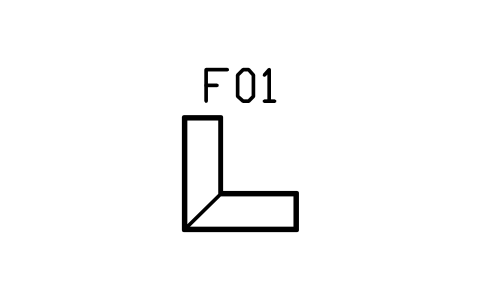

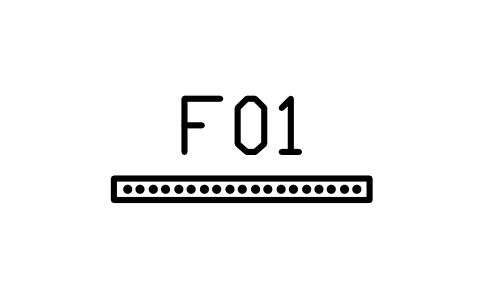

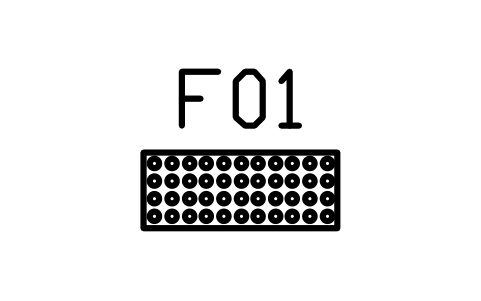

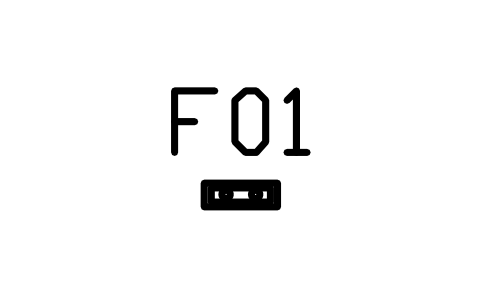

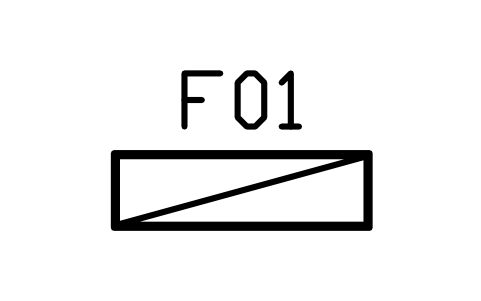

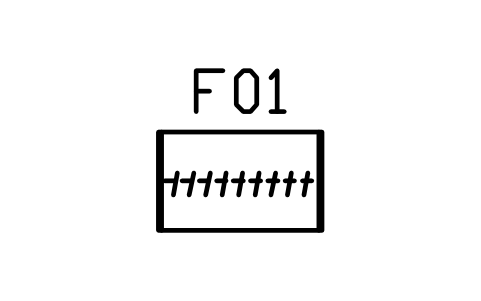

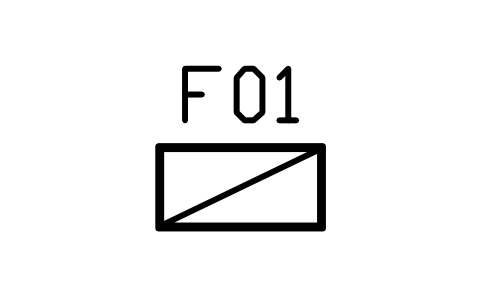

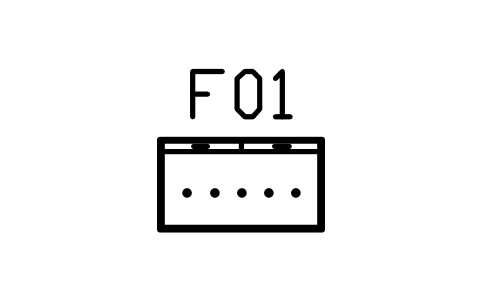

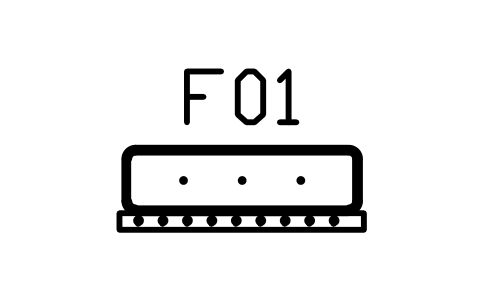

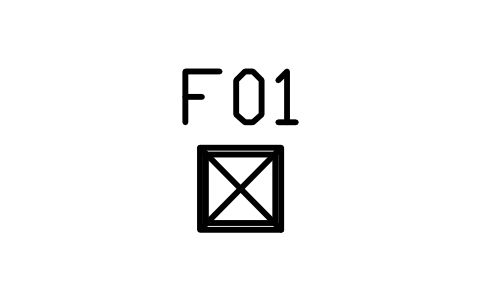

Non esiste una norma per i simboli in pianta di cabine armadio, dispense e lavanderie. Le misure sono moduli e formati commerciali usuali: appendiabiti profondi 600, scaffali da 300 a 450, lavatrici larghe 600 o 685, corridoi da 900 nella cabina armadio e almeno 600 davanti a un armadio a nicchia. È prassi comune, non una regola: verifica larghezze di passaggio, aperture delle porte e spazi attorno agli apparecchi secondo le norme edilizie locali e i dati del produttore.

Questi simboli sono disegni nostri, secondo la prassi progettuale comune, e la libreria non è certificata rispetto ad alcuna norma. Confronta misure, spazi liberi e allacciamenti con il tuo progetto e modifica i blocchi se i tuoi sono diversi.

Domande frequenti

Questi simboli seguono una norma?

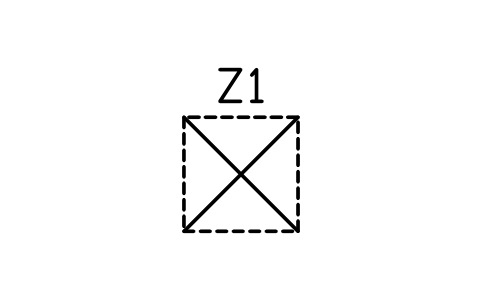

No. Per i simboli in pianta di ripostigli e lavanderie non esiste una norma vincolante. I blocchi seguono le misure commerciali usuali e la prassi progettuale, e i segnaposto di ingombro indicano valori tipici, non requisiti di legge. Verifica le regole locali e i dati dei prodotti che specifichi.

Che cosa sono i layout dei locali?

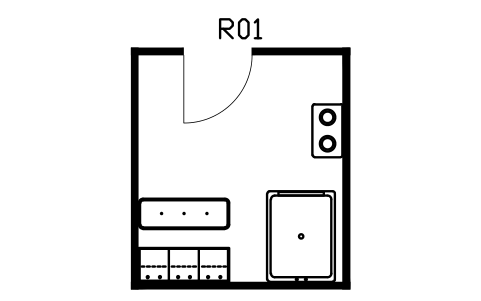

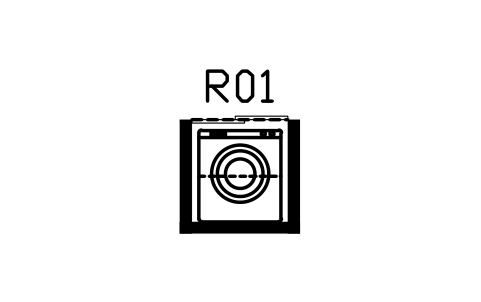

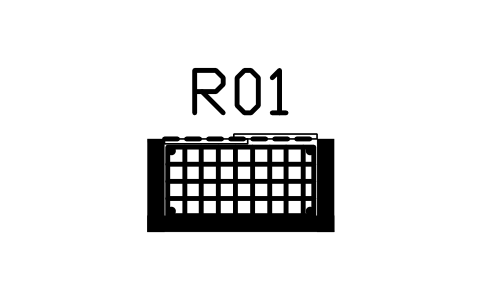

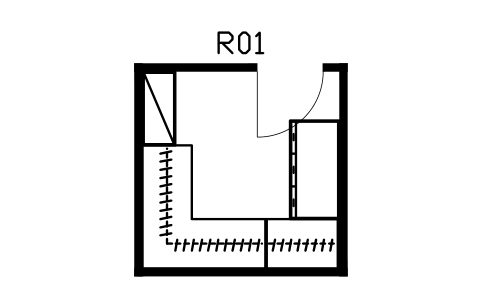

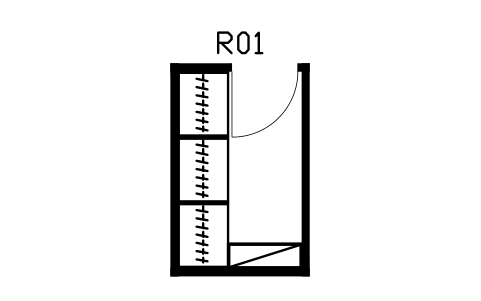

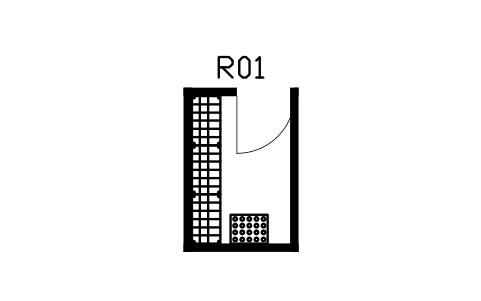

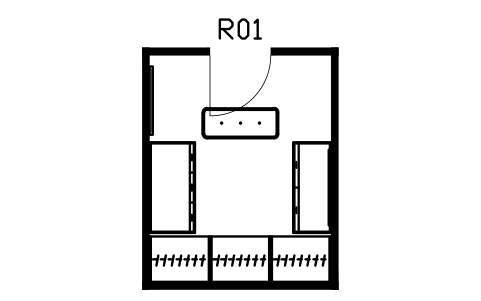

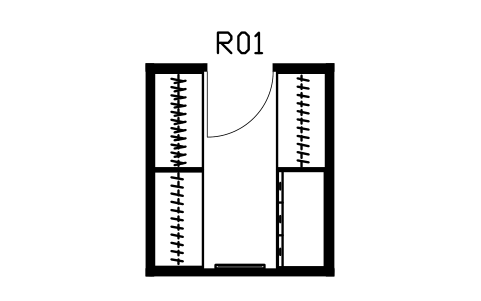

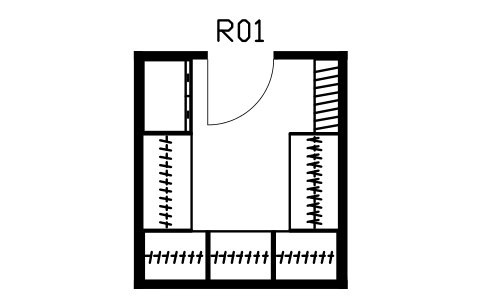

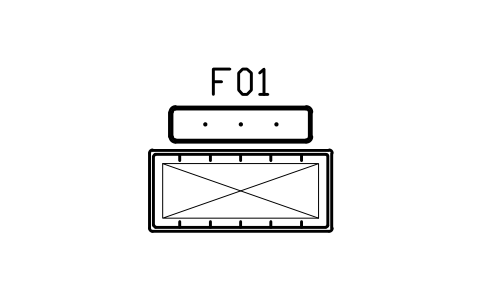

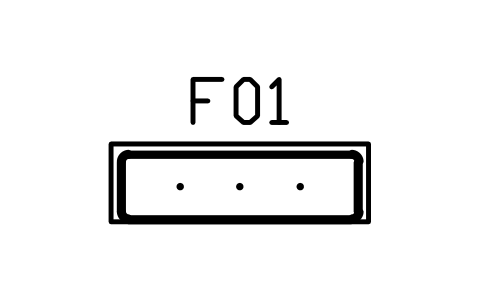

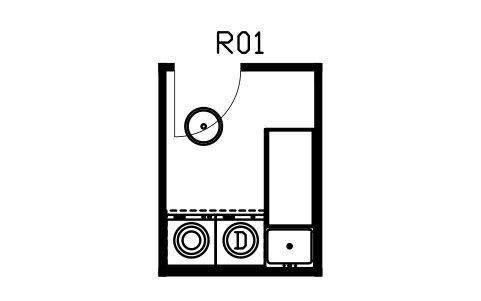

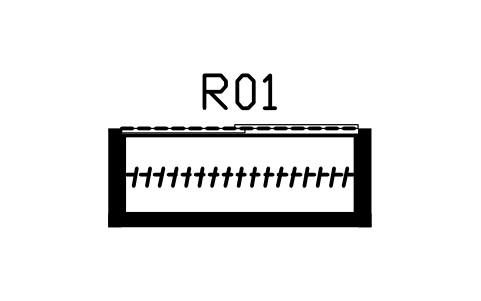

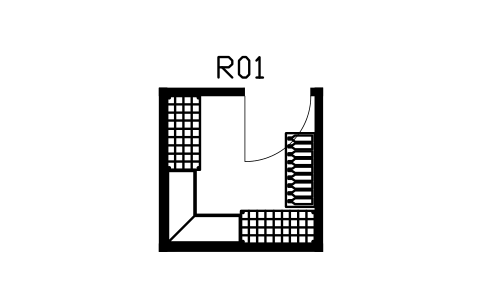

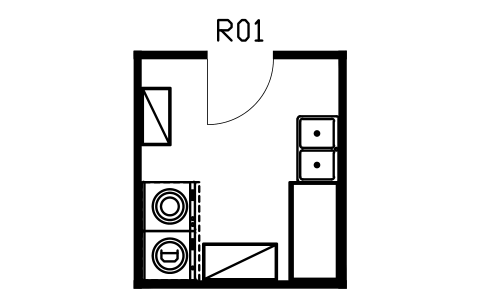

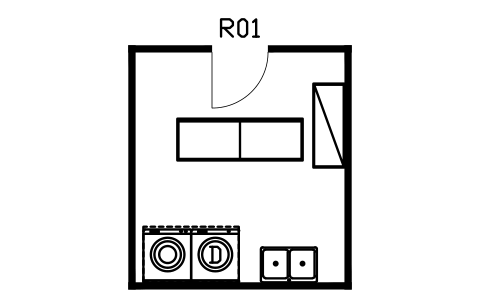

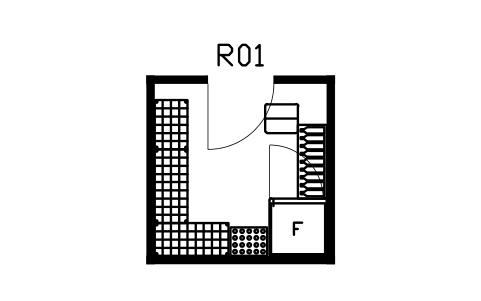

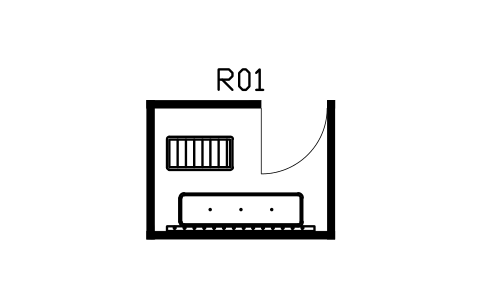

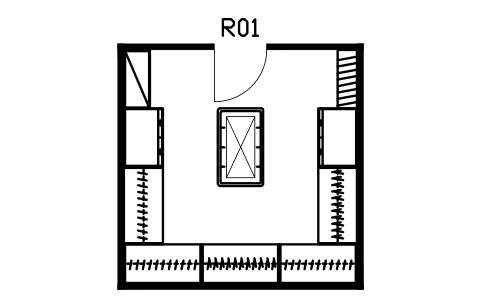

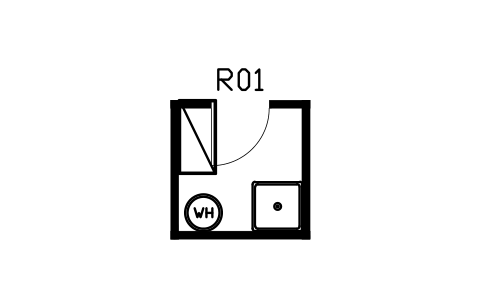

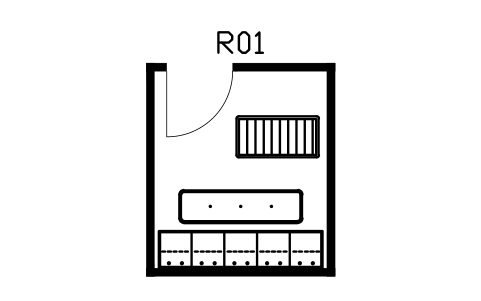

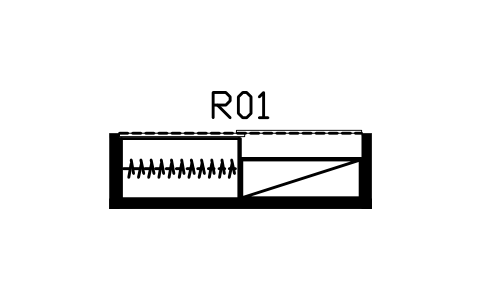

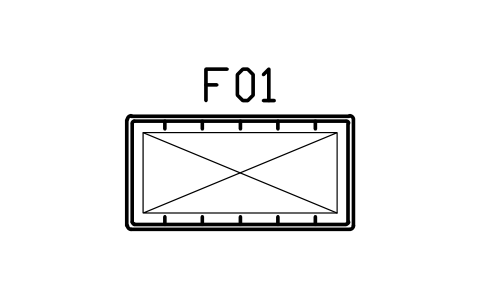

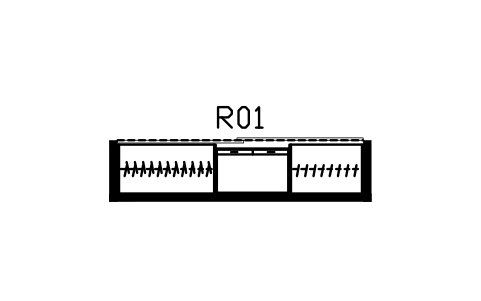

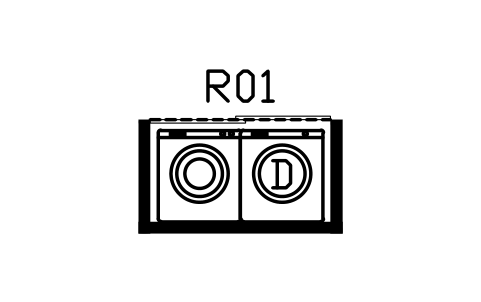

Locali già pronti, ciascuno in un blocco, con pareti, apertura della porta e gli elementi al loro posto: armadi a nicchia da 1800, 2400 e 3000, cabine armadio (su un lato, a corridoio, a L, a U, con isola), uno spogliatoio, dispense, nicchie e locali lavanderia, ingressi. Inseriscine uno per una disposizione rapida, oppure scomponilo per spostare i singoli elementi; gli stessi elementi sono presenti anche singolarmente nella libreria.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia. Ti chiediamo di non ridistribuire né rivendere la libreria; vedi le condizioni d'uso della libreria.

Posso usarli insieme alle librerie di architettura e di cucina?

Sì. Usano le stesse unità, gli stessi attributi e la stessa regola di inserimento, quindi le librerie funzionano insieme nella stessa pianta. Questa aggiunge i sistemi di contenimento, le apparecchiature per il bucato e i layout dei locali; la libreria di architettura ha porte, finestre e arredi generali, quelle di cucina e bagno mobili e sanitari.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

I motivi di piastrelle, carta da parati e materiali sono retini (hatch)?

No, sono blocchi di linee sottili. Inserisci un pannello, scalalo sull'area da rappresentare e copialo se serve (ARRAY), oppure usalo come esempio di legenda accanto all'abaco delle finiture. Per superfici grandi sono più adatti i retini del tuo CAD.

Conviene scaricare questa libreria o una di quelle tematiche più piccole (arredi, porte e finestre, bagno e cucina, scale, pareti e coperture)?

Questa raccoglie tutto in un unico file. Se ti serve un solo tema, la libreria tematica contiene gli stessi blocchi in un file più leggero; quella degli arredi aggiunge i prospetti frontali.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
