Blocchi gratuiti per layout di uffici per AutoCAD (DWG): scrivanie, postazioni, tavoli riunioni, reception

Sulle dimensioni

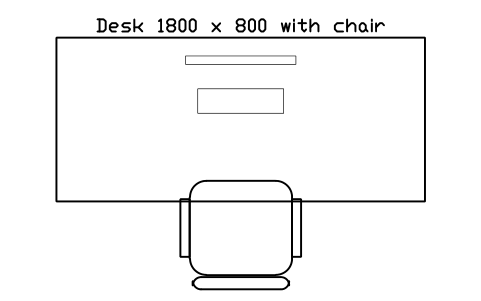

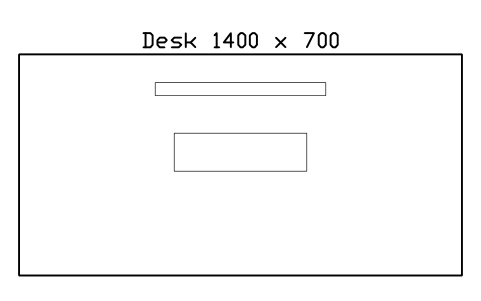

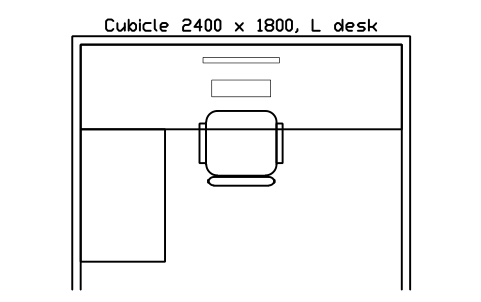

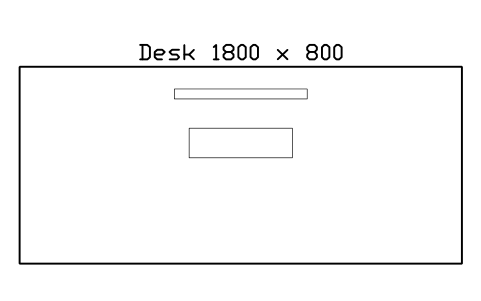

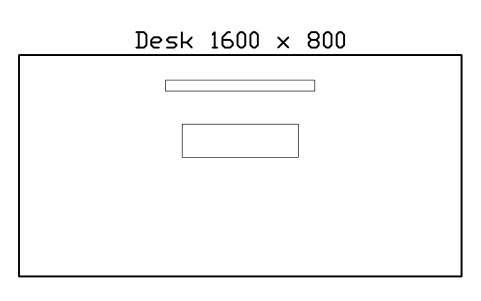

L'arredo per ufficio non è normato: i blocchi usano le misure che i produttori indicano di solito, cioè scrivanie larghe da 1200 a 1800 mm e profonde da 600 a 800 mm, sedie da ufficio larghe circa 600 mm, 600 mm di lunghezza del tavolo per posto nelle sale riunioni, cubicoli da 1800 a 2400 mm. Controlla le misure del tuo fornitore e la superficie per postazione richiesta dalle norme locali.

I blocchi sono disegni nostri, non copie di un catalogo, e la libreria non è certificata. Servono a pianificare la disposizione, non a dimostrare che una pianta rispetti le norme su superfici, antincendio o accessibilità. Larghezze dei passaggi, superficie per persona e requisiti delle uscite vanno presi dalle norme applicabili al tuo edificio.

Domande frequenti

Quali elementi sono inclusi?

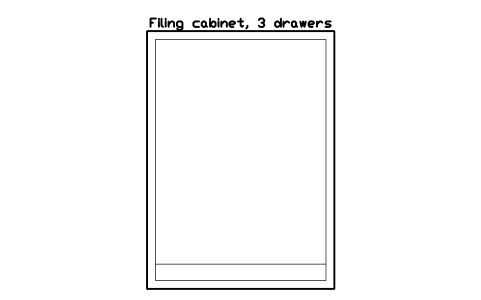

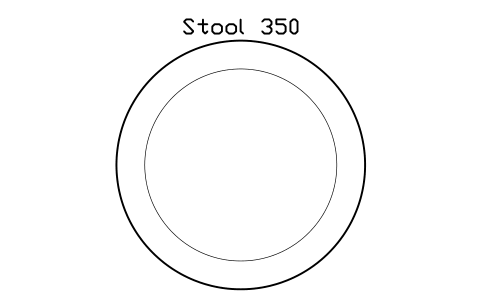

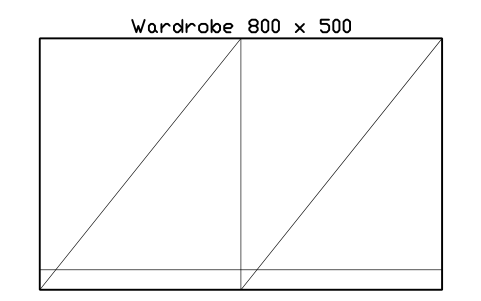

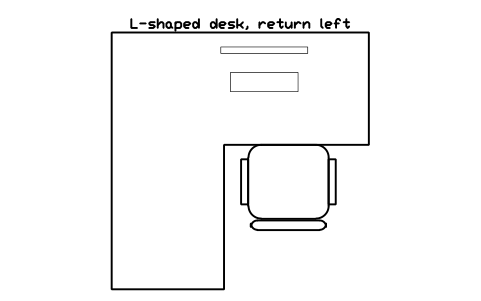

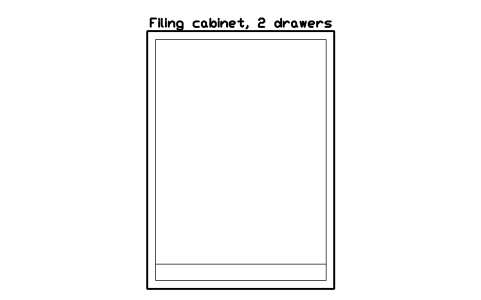

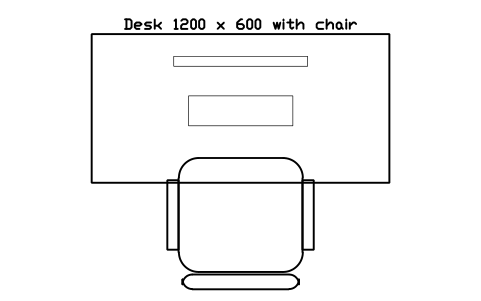

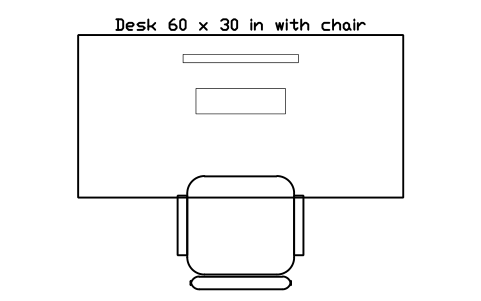

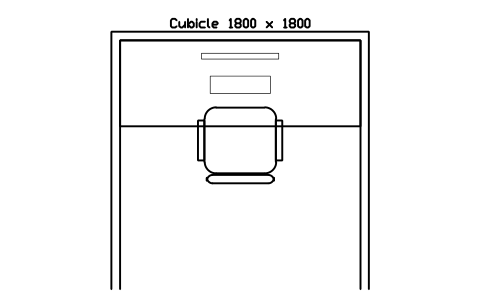

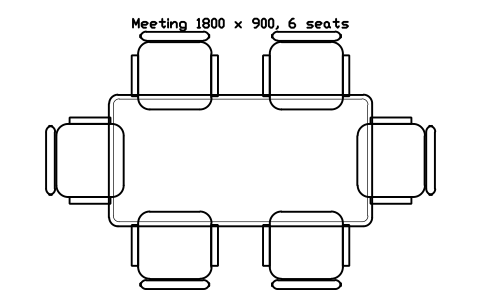

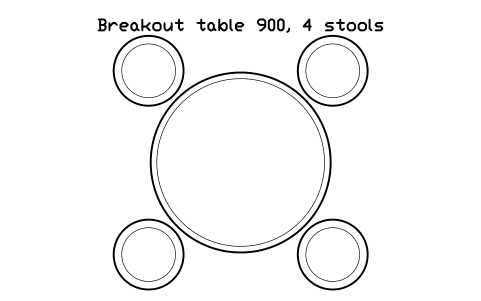

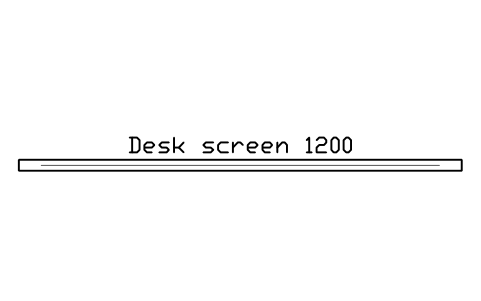

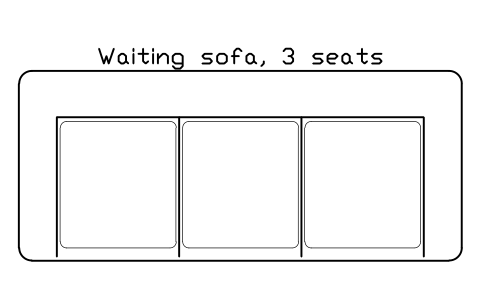

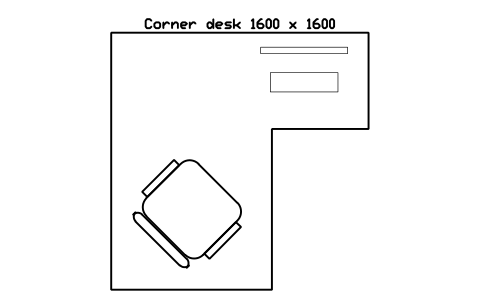

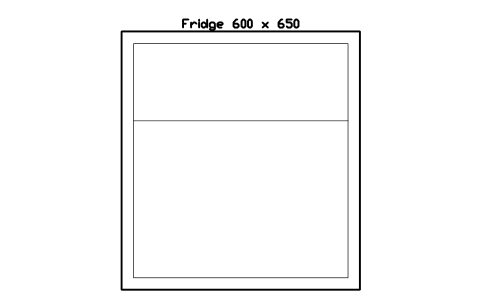

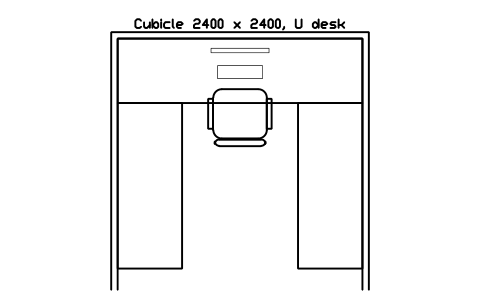

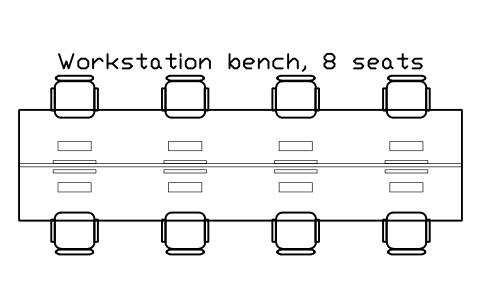

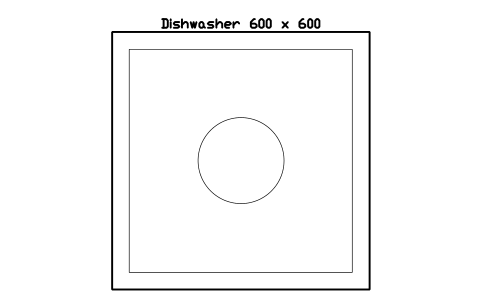

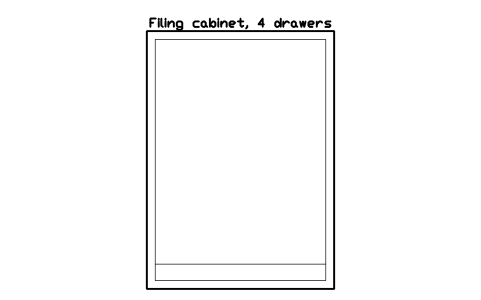

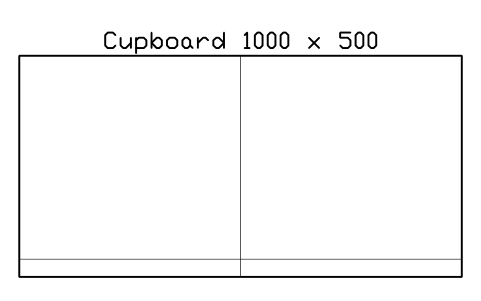

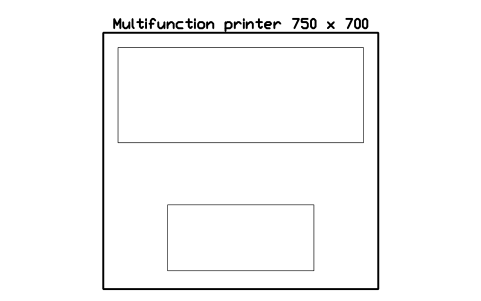

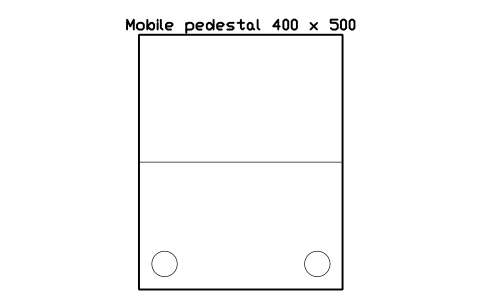

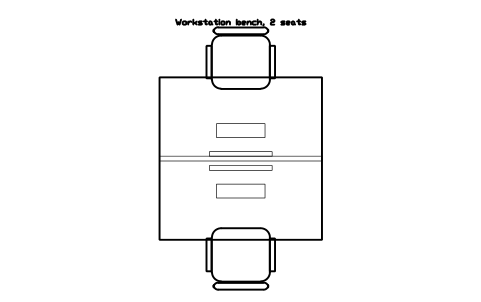

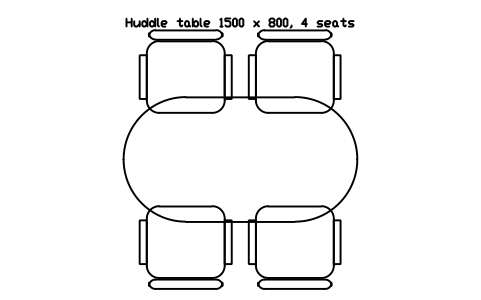

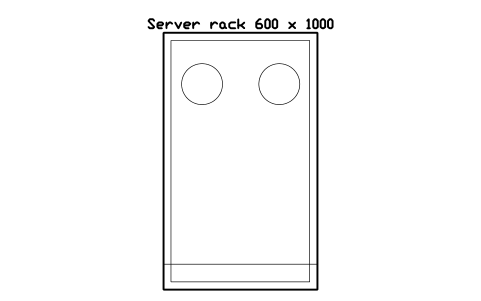

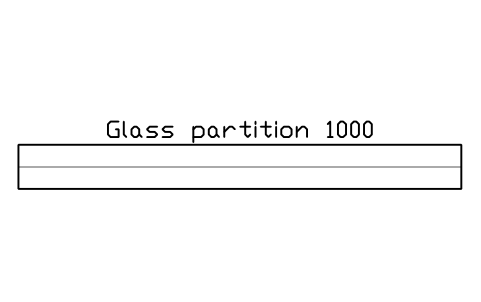

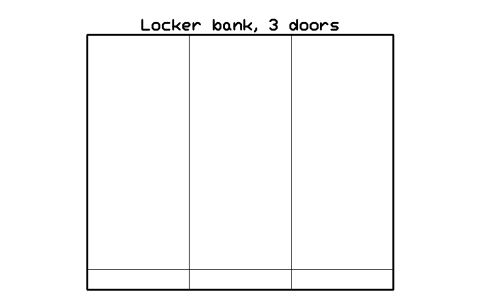

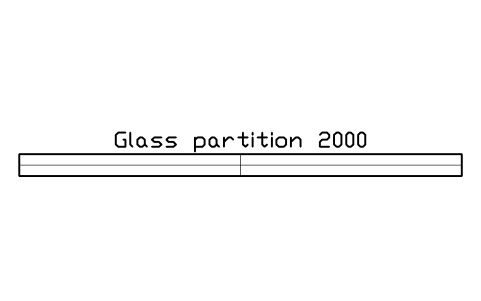

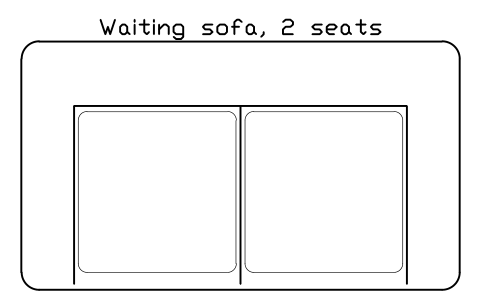

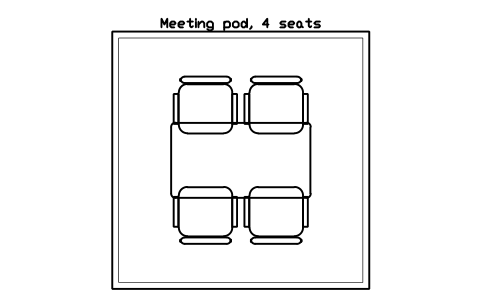

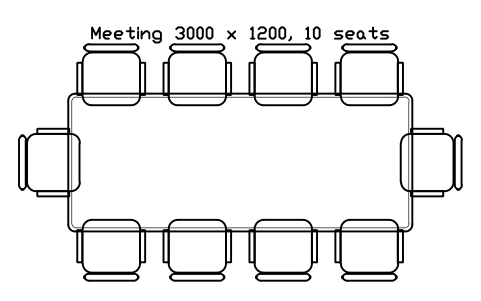

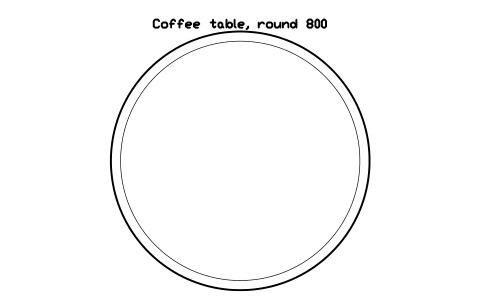

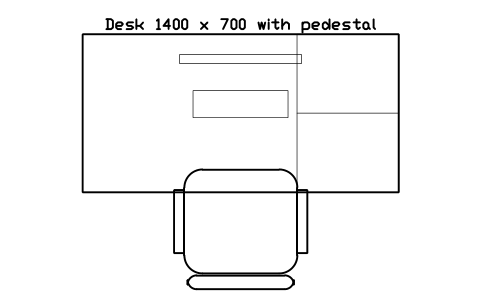

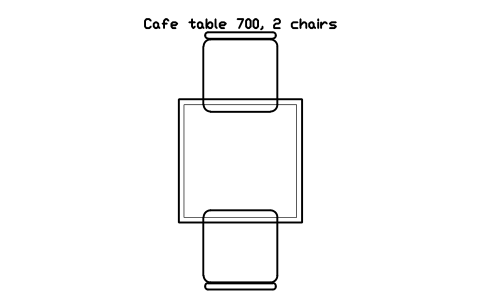

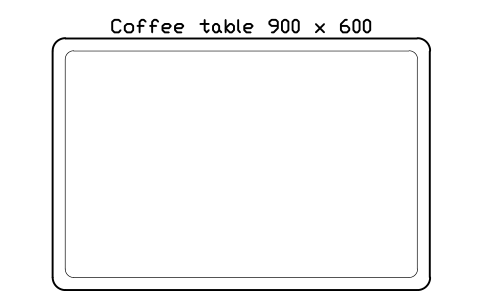

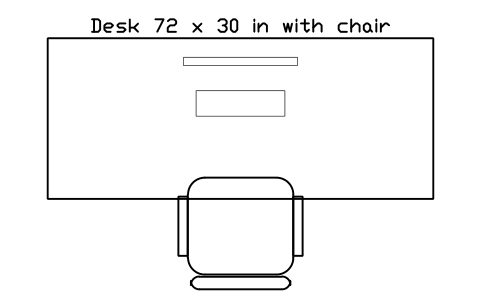

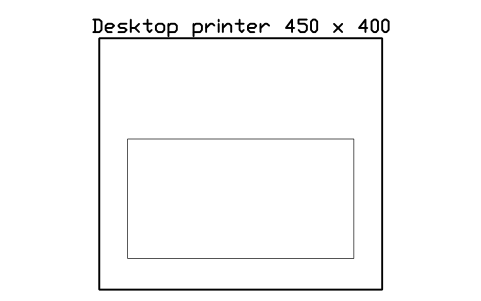

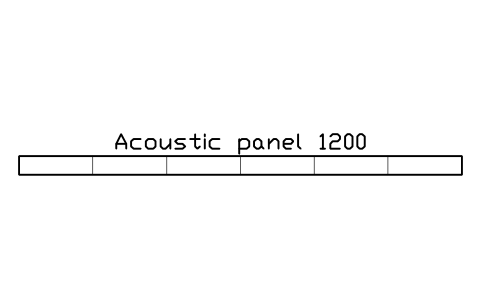

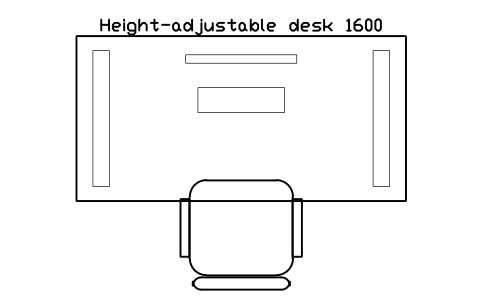

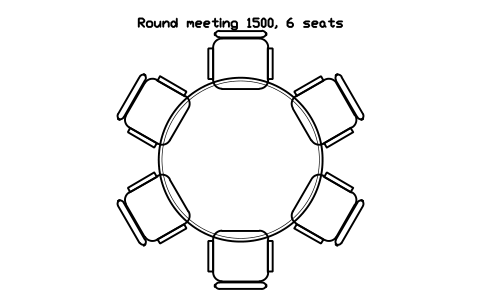

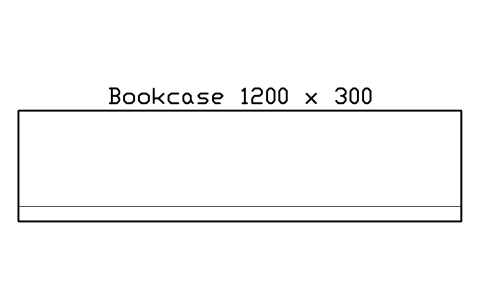

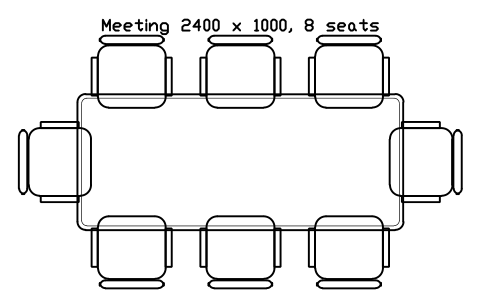

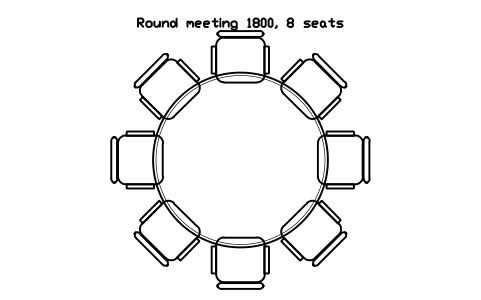

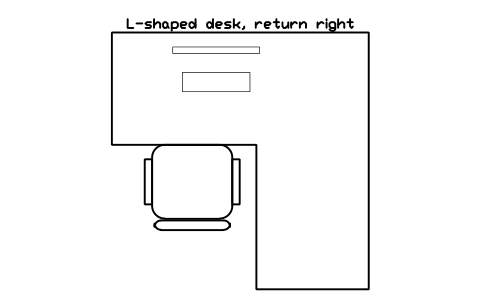

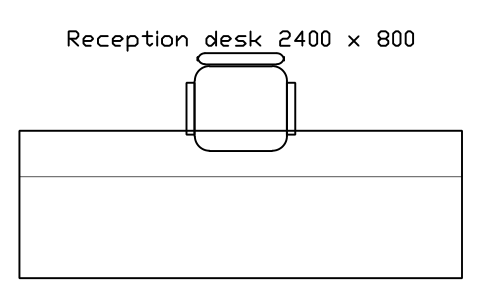

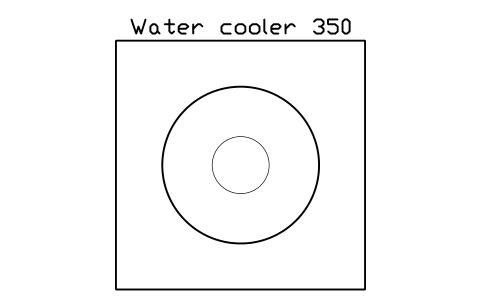

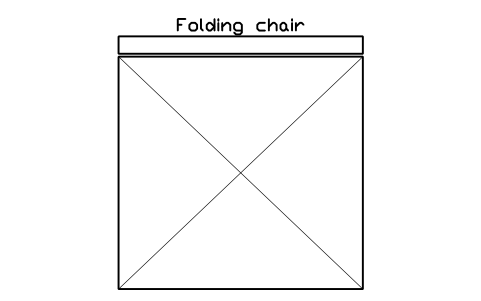

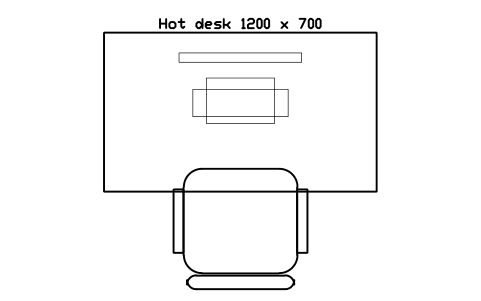

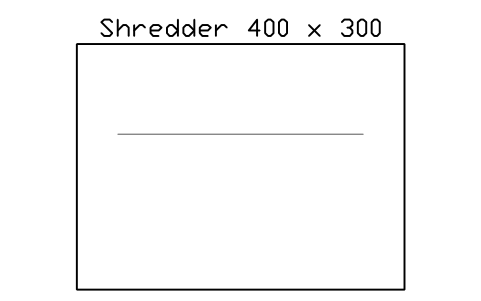

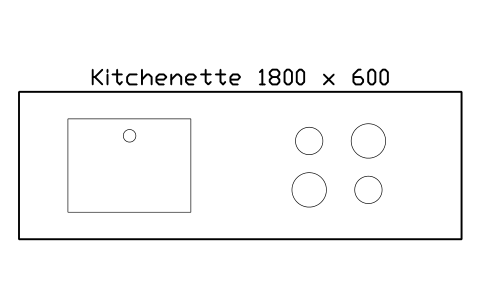

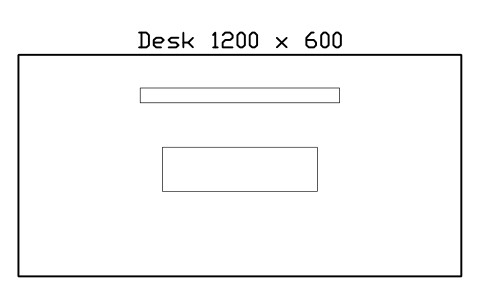

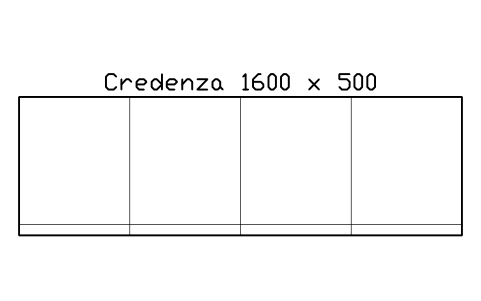

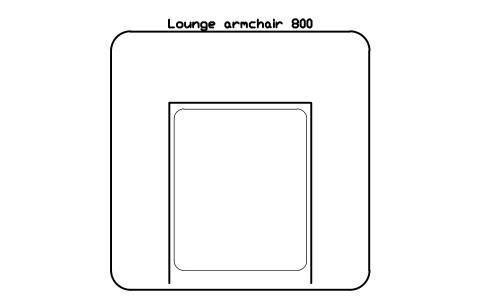

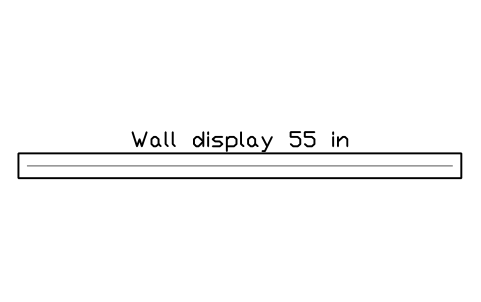

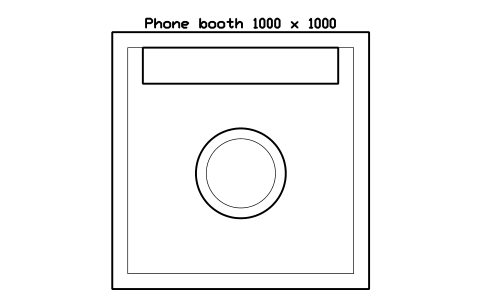

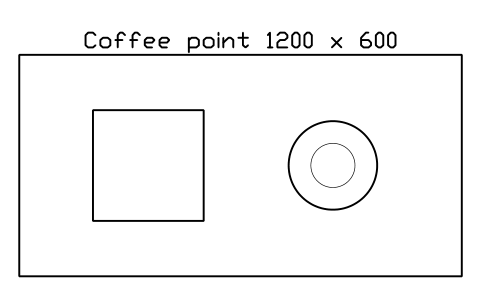

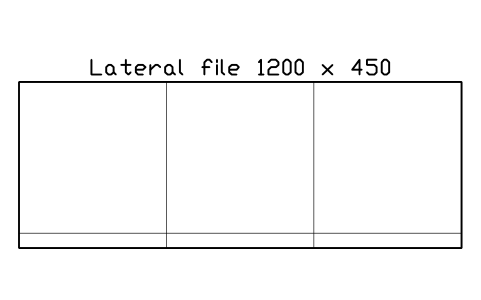

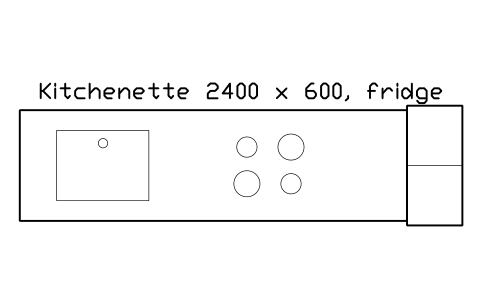

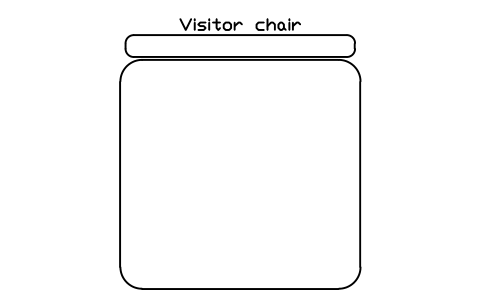

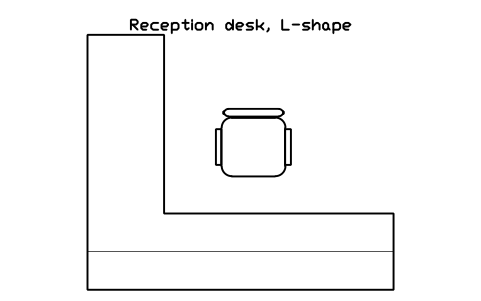

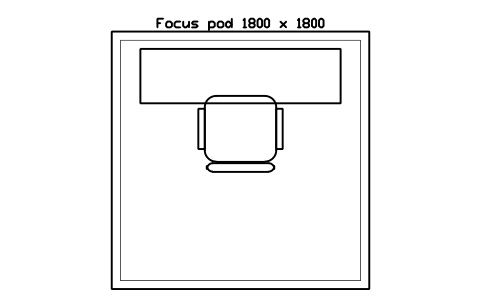

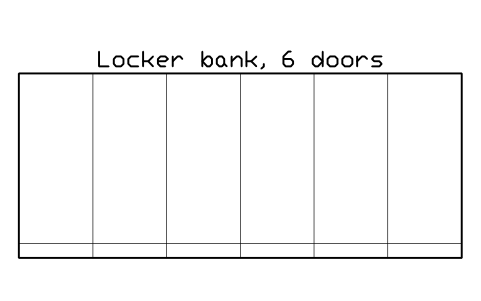

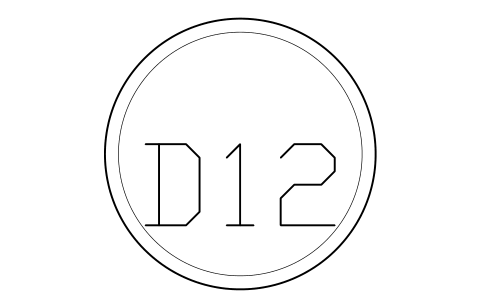

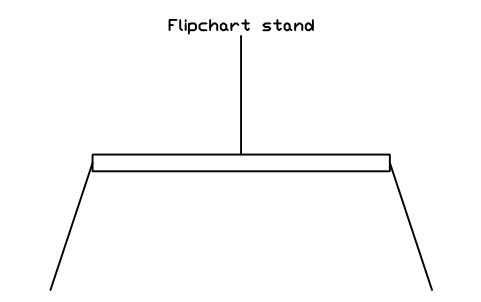

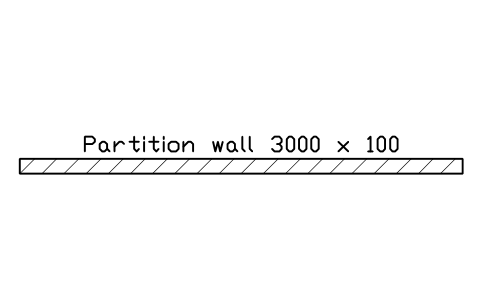

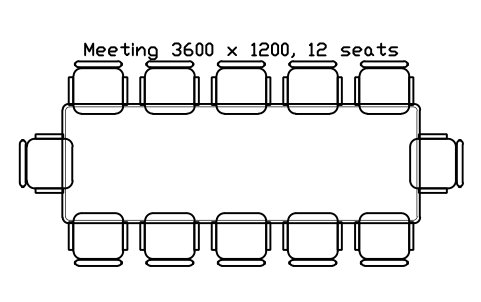

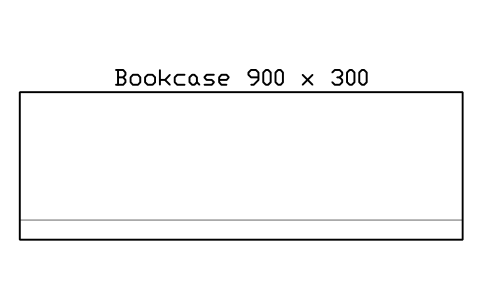

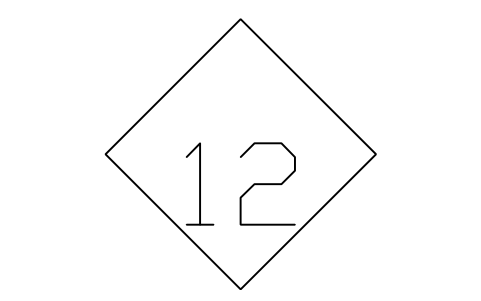

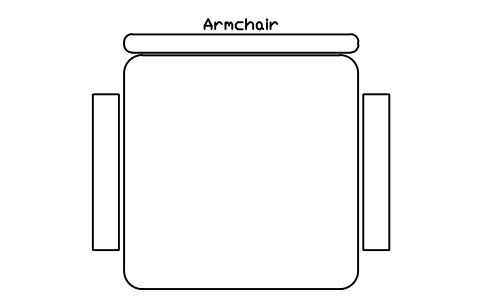

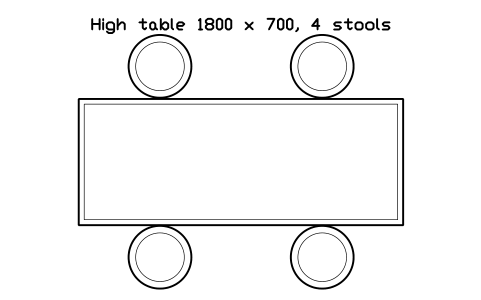

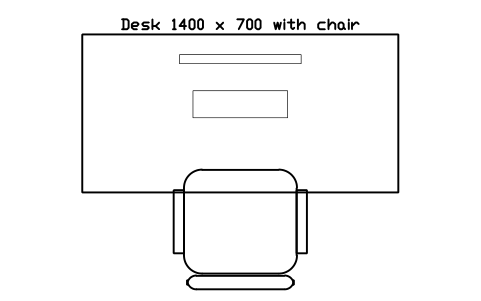

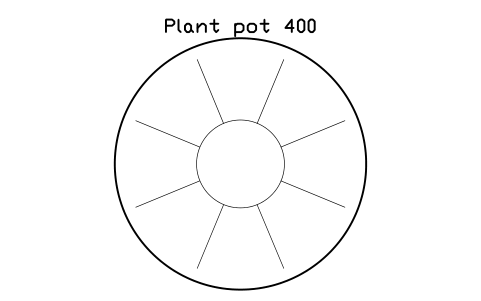

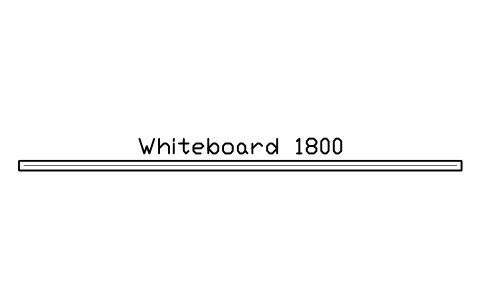

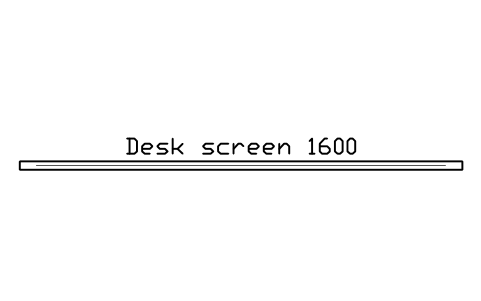

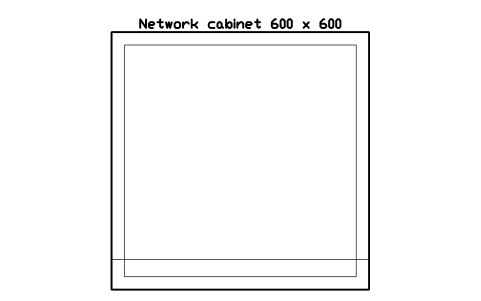

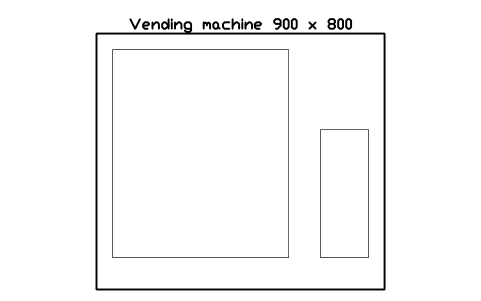

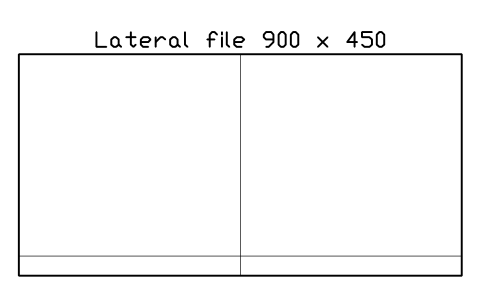

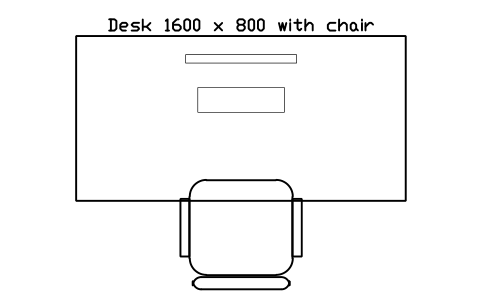

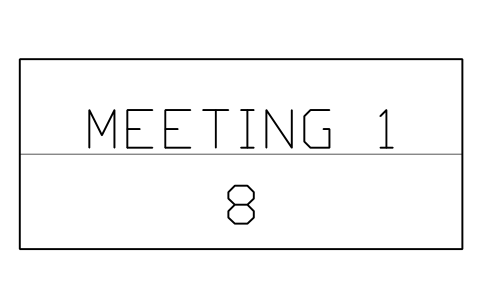

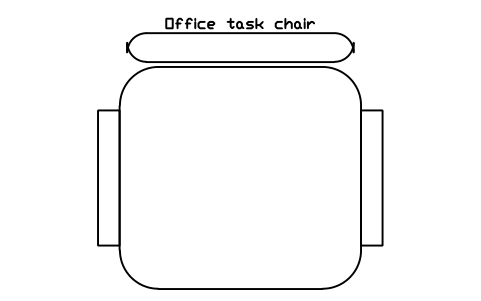

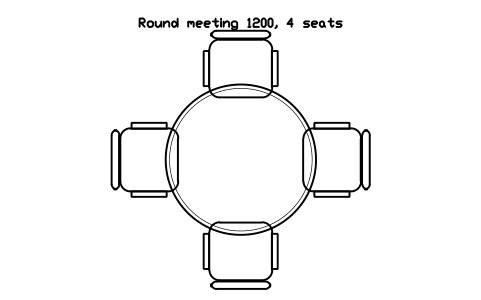

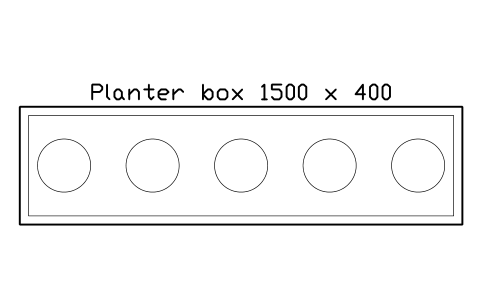

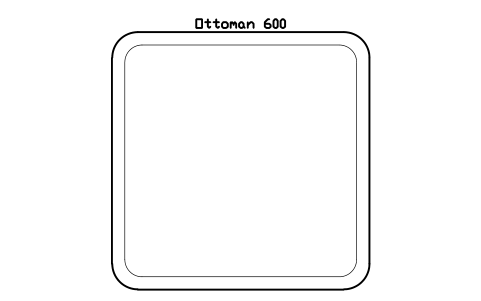

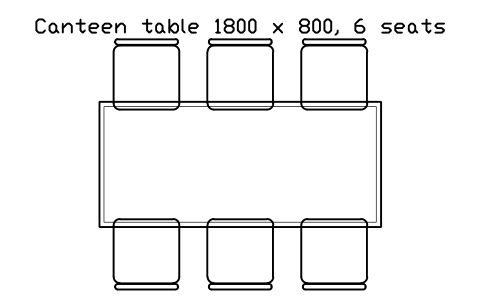

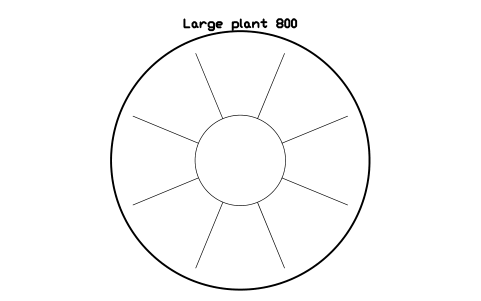

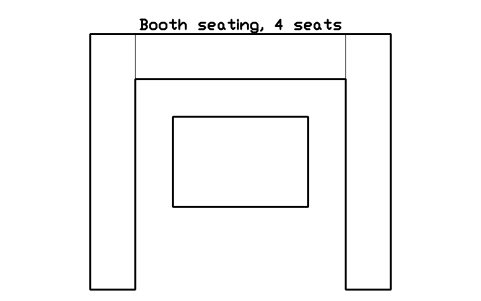

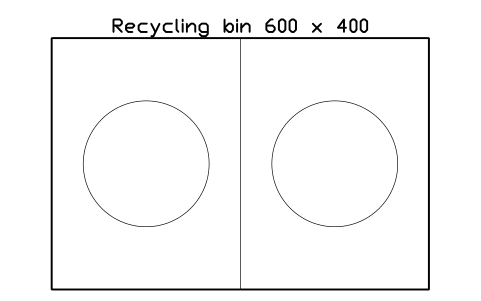

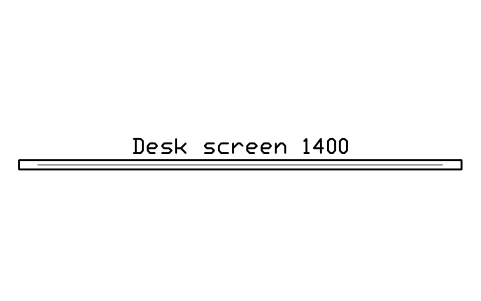

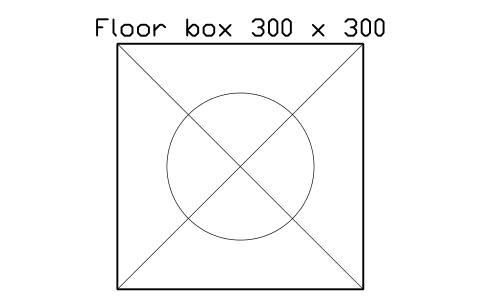

Scrivanie e postazioni (scrivanie con e senza sedia, a L, angolari, regolabili in altezza e condivise), banconi da 2 a 10 persone, cubicoli, una cabina telefonica e una per la concentrazione, 5 sedie, tavoli riunioni da 4 a 16 posti, tavoli riunioni rotondi, tavoli huddle e alti, un meeting pod, 13 elementi di contenimento, arredi per reception e relax, attrezzature, una cucinetta con frigorifero e angolo caffè, pareti divisorie e 3 segnaposto.

Posso cambiare il numero di posti di un bancone o di un tavolo riunioni?

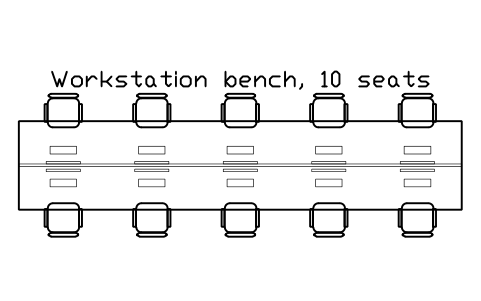

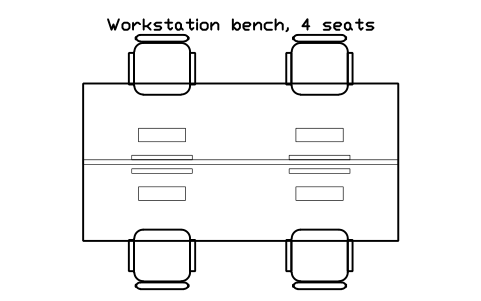

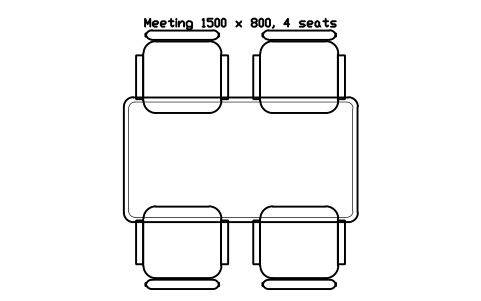

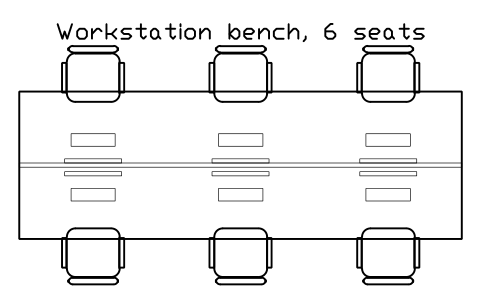

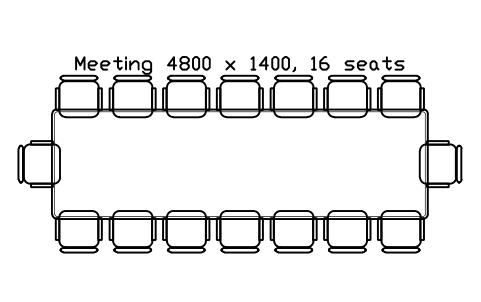

Sì. I banconi esistono da 2, 4, 6, 8 e 10 posti e i tavoli riunioni da 4 a 16 posti; per un altro numero scomponi il blocco ed elimina o sposta sedie, oppure usa i blocchi delle scrivanie e delle sedie singole. Dopo la scomposizione ogni sedia è un oggetto separato.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Dimostra che una pianta rispetta le norme su superfici o antincendio?

No. I blocchi aiutano a disegnare e a contare, non verificano nulla. Superficie per postazione, larghezze dei passaggi e uscite dipendono dal tuo edificio e dalle norme locali: prendile dalle norme applicabili.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
