Simboli PLC a contatti (ladder) gratuiti per AutoCAD (DWG): contatti, bobine, timer, contatori, moduli I/O
78 simboli PLC come blocchi AutoCAD pronti all'uso: contatti e bobine ladder (normalmente aperti e chiusi, fronte di salita e di discesa, set e reset), barre di alimentazione ed esempi di linee, i blocchi funzione standard (TON, TOF, TP, CTU, CTD, CTUD, rilevatori di fronte, bistabili, confronto e aritmetica), rack, alimentatore, CPU e moduli I/O del PLC (digitali, analogici, termoresistenze, termocoppie, contatori veloci, comunicazione), e cablaggio di campo tipico: sensori a 3 fili PNP e NPN, interruttori, spie, bobine, elettrovalvole, trasmettitori 4-20 mA a 2 e 4 fili, termoresistenza, termocoppia, 0-10 V ed encoder. Variabili, indirizzi, slot e sigle sono negli attributi, così le liste I/O si possono leggere direttamente dai disegni.
Liberi da usare e modificare nei tuoi progetti, anche commerciali. Lo ZIP contiene un semplice file DWG in formato AutoCAD 2018 e un README; nessun componente aggiuntivo necessario. Forniti così come sono, senza garanzia.

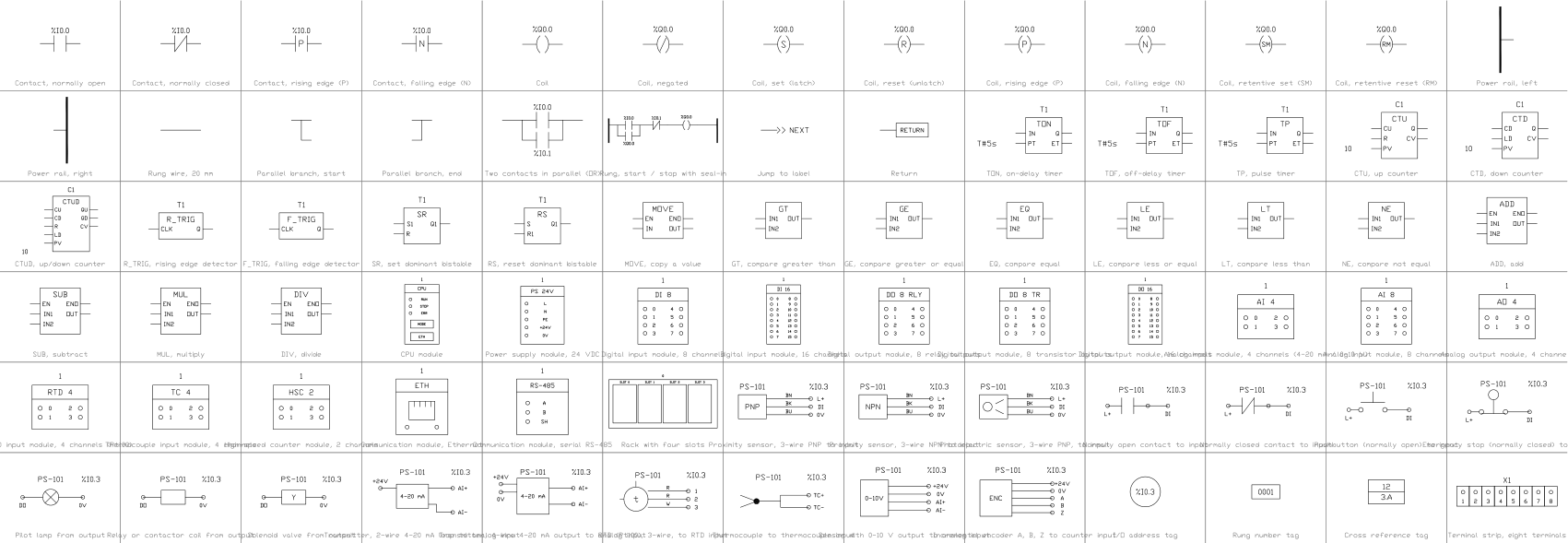

Tutti i 78 simboli
78 simboli su 78
Contact, normally open
PLC_LD_CONTACT_NOAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Contact, normally closed
PLC_LD_CONTACT_NCAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Contact, rising edge (P)
PLC_LD_CONTACT_PAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Contact, falling edge (N)
PLC_LD_CONTACT_NAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil
PLC_LD_COILAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, negated
PLC_LD_COIL_NEGAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, set (latch)
PLC_LD_COIL_SETAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, reset (unlatch)
PLC_LD_COIL_RESETAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, rising edge (P)
PLC_LD_COIL_PAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, falling edge (N)
PLC_LD_COIL_NAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, retentive set (SM)
PLC_LD_COIL_RETAIN_SETAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Coil, retentive reset (RM)
PLC_LD_COIL_RETAIN_RESETAttributi
TAGVARCOMMENTADDRESSREMARKSDESC
Power rail, left
PLC_LD_RAIL_LEFTAttributi
TAGDESC
Power rail, right
PLC_LD_RAIL_RIGHTAttributi
TAGDESC
Rung wire, 20 mm
PLC_LD_WIREAttributi
TAGDESC
Parallel branch, start
PLC_LD_BRANCH_OPENAttributi
TAGDESC
Parallel branch, end
PLC_LD_BRANCH_CLOSEAttributi
TAGDESC
Two contacts in parallel (OR)
PLC_LD_PARALLELAttributi
TAGVAR_1VAR_2DESC
Rung, start / stop with seal-in
PLC_LD_RUNG_SEAL_INAttributi
TAGSTARTSEALSTOPOUTDESC
Jump to label
PLC_LD_JUMPAttributi
TAGLABELDESC
Return
PLC_LD_RETURNAttributi
TAGDESC
TON, on-delay timer
PLC_FB_TONAttributi
TAGINSTANCEPTDESC
TOF, off-delay timer
PLC_FB_TOFAttributi
TAGINSTANCEPTDESC
TP, pulse timer
PLC_FB_TPAttributi
TAGINSTANCEPTDESC
CTU, up counter
PLC_FB_CTUAttributi
TAGINSTANCEPVDESC
CTD, down counter
PLC_FB_CTDAttributi
TAGINSTANCEPVDESC
CTUD, up/down counter
PLC_FB_CTUDAttributi
TAGINSTANCEPVDESC
R_TRIG, rising edge detector
PLC_FB_R_TRIGAttributi
TAGINSTANCEDESC
F_TRIG, falling edge detector
PLC_FB_F_TRIGAttributi
TAGINSTANCEDESC
SR, set dominant bistable
PLC_FB_SRAttributi
TAGINSTANCEDESC
RS, reset dominant bistable
PLC_FB_RSAttributi
TAGINSTANCEDESC
MOVE, copy a value
PLC_FB_MOVEAttributi
TAGDESC
GT, compare greater than
PLC_FB_GTAttributi
TAGDESC
GE, compare greater or equal
PLC_FB_GEAttributi
TAGDESC
EQ, compare equal
PLC_FB_EQAttributi
TAGDESC
LE, compare less or equal
PLC_FB_LEAttributi
TAGDESC
LT, compare less than
PLC_FB_LTAttributi
TAGDESC
NE, compare not equal
PLC_FB_NEAttributi
TAGDESC
ADD, add
PLC_FB_ADDAttributi
TAGDESC
SUB, subtract
PLC_FB_SUBAttributi
TAGDESC
MUL, multiply
PLC_FB_MULAttributi
TAGDESC
DIV, divide
PLC_FB_DIVAttributi
TAGDESC
CPU module
PLC_MOD_CPUAttributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Power supply module, 24 VDC
PLC_MOD_PSUAttributi
TAGSLOTINPUTOUTPUTPART_NOMANUFACTURERREMARKSDESC
Digital input module, 8 channels
PLC_MOD_DI8Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Digital input module, 16 channels
PLC_MOD_DI16Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Digital output module, 8 relay outputs
PLC_MOD_DO8_RELAYAttributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Digital output module, 8 transistor outputs
PLC_MOD_DO8_TRANSISTORAttributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Digital output module, 16 channels
PLC_MOD_DO16Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Analog input module, 4 channels (4-20 mA / 0-10 V)
PLC_MOD_AI4Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Analog input module, 8 channels
PLC_MOD_AI8Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Analog output module, 4 channels
PLC_MOD_AO4Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
RTD input module, 4 channels (Pt100)
PLC_MOD_RTD4Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Thermocouple input module, 4 channels
PLC_MOD_TC4Attributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
High-speed counter module, 2 channels
PLC_MOD_HSCAttributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Communication module, Ethernet
PLC_MOD_COMM_ETHAttributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC

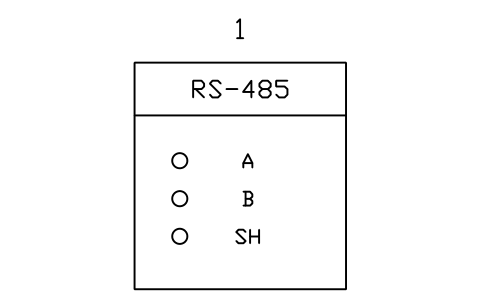

Communication module, serial RS-485
PLC_MOD_COMM_SERIALAttributi
TAGSLOTMODULE_TYPEADDRESS_STARTCHANNELSSIGNALPART_NOMANUFACTURERREMARKSDESC
Rack with four slots
PLC_RACK_4Attributi
TAGRACKPART_NOMANUFACTURERREMARKSDESC
Proximity sensor, 3-wire PNP to input
PLC_FIELD_PROX_PNPAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Proximity sensor, 3-wire NPN to input
PLC_FIELD_PROX_NPNAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Photoelectric sensor, 3-wire PNP, to input
PLC_FIELD_PHOTO_PNPAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Normally open contact to input
PLC_FIELD_CONTACT_NOAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Normally closed contact to input
PLC_FIELD_CONTACT_NCAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Pushbutton (normally open) to input
PLC_FIELD_PUSHBUTTONAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Emergency stop (normally closed) to input
PLC_FIELD_ESTOPAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Pilot lamp from output
PLC_FIELD_LAMPAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Relay or contactor coil from output
PLC_FIELD_COILAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Solenoid valve from output
PLC_FIELD_SOLENOIDAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Transmitter, 2-wire 4-20 mA loop to analog input
PLC_FIELD_4_20MA_2WIREAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Transmitter, 4-wire 4-20 mA output to analog input
PLC_FIELD_4_20MA_4WIREAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
RTD (Pt100), 3-wire, to RTD input
PLC_FIELD_RTD_3WIREAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Thermocouple to thermocouple input
PLC_FIELD_THERMOCOUPLEAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Sensor with 0-10 V output to analog input
PLC_FIELD_0_10VAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
Incremental encoder A, B, Z to counter input
PLC_FIELD_ENCODERAttributi
TAGADDRESSDESCRIPTIONCABLEPART_NOMANUFACTURERREMARKSDESC
I/O address tag
PLC_TAG_IOAttributi
TAGADDRESSDESCRIPTIONDESC
Rung number tag
PLC_TAG_RUNGAttributi
TAGRUNGCOMMENTDESC
Cross reference tag
PLC_TAG_XREFAttributi
TAGSHEETCOLUMNDESC
Terminal strip, eight terminals
PLC_TAG_TERMINAL_STRIPAttributi
TAGSTRIPDESC
Attributi per le distinte base
Contatti e bobine mostrano la variabile o l'indirizzo in un attributo visibile (VAR); COMMENT e ADDRESS sono campi invisibili. I blocchi funzione hanno INSTANCE, e PT o PV per timer e contatori. I moduli hanno SLOT, MODULE_TYPE, ADDRESS_START, CHANNELS e SIGNAL; i simboli di cablaggio di campo hanno TAG e ADDRESS; le sigle di indirizzo I/O, di linea e di rimando portano ADDRESS, RUNG, SHEET e COLUMN.
Esporta in Excel con BlockSync i blocchi di tutti i disegni per costruire una lista I/O o una lista dei moduli, confrontala con il programma del PLC e riscrivi le correzioni in un'unica operazione, con anteprima e backup.
Come usare la libreria
- Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).
- I blocchi sono disegnati alla dimensione di stampa in millimetri (testo da 2,5 mm), su una griglia di 5 mm. Inseriscili con fattore 1 in un layout, oppure alla scala del tuo disegno nello spazio modello.
- Contatti, bobine e fili ladder sono lunghi 20 mm e si concatenano senza spazi; i pin dei blocchi funzione hanno un passo di 5 mm. I moduli si inseriscono nell'angolo in alto a sinistra, i simboli di cablaggio di campo all'estremità del dispositivo.
- Fai doppio clic su un blocco (o esegui EATTEDIT) per inserire variabile, indirizzo o sigla. I simboli di cablaggio di campo mostrano collegamenti tipici: verificali sulla scheda tecnica del tuo dispositivo.
Su IEC 61131-3 e sui simboli generici
Contatti, bobine e blocchi funzione ladder seguono gli elementi grafici di IEC 61131-3 (Ladder Diagram, LD). Per i moduli, i rack e il cablaggio di campo del PLC non esistono simboli normalizzati: ogni costruttore li disegna a modo suo.
I simboli sono disegni nostri, non copiati dalla norma, e la libreria non è certificata secondo di essa. I simboli di moduli e cablaggio sono generici: adattali ai dispositivi e alla norma di disegno del tuo progetto.
Domande frequenti
- Questi simboli seguono IEC 61131-3?
- Contatti, bobine e blocchi funzione standard del ladder sono disegnati secondo i suoi elementi grafici. La libreria non è certificata, e i simboli di moduli e cablaggio sono generici perché nessuna norma li definisce.
- Con quali marche di PLC posso usarli?
- Con tutte. Gli elementi ladder sono indipendenti dalla marca, i moduli sono riquadri generici con canali, e produttore, codice e indirizzo si inseriscono negli attributi.
- Posso usare i simboli in progetti commerciali?
- Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.
- Come creo una lista I/O dai disegni?
- Esporta in Excel con BlockSync i blocchi di moduli e di cablaggio di campo di tutti i disegni: una riga per blocco, con slot, indirizzo, sigla e codice. Ordina e controlla la lista in Excel, confrontala con il programma del PLC e riscrivi le correzioni in un'unica operazione, con anteprima e backup.
- Posso cambiare un simbolo o aggiungere attributi?
- Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
Contare i simboli e costruire una distinta base
Poiché i valori nominali e i codici articolo sono attributi, i simboli di un intero progetto si possono contare ed elencare senza aprire i disegni. Esporta i blocchi in Excel, totalizzali con una tabella pivot e riscrivi le correzioni in una sola esecuzione, con anteprima e backup.
