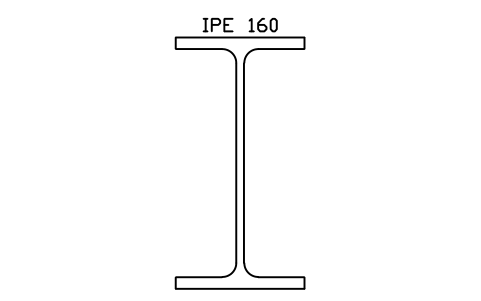

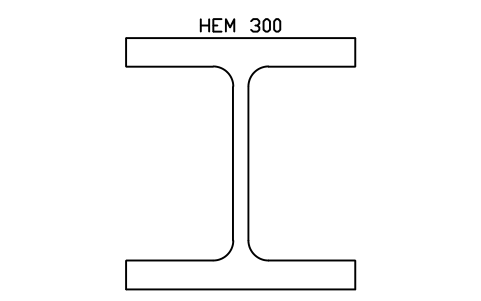

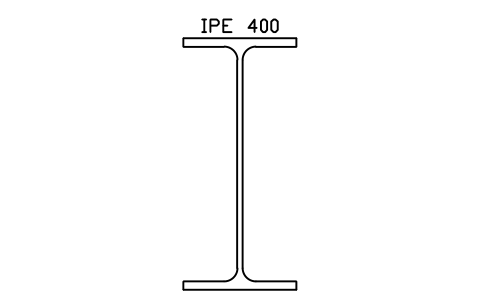

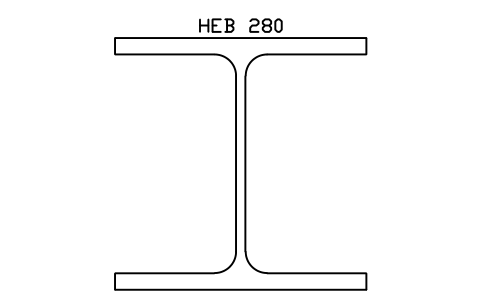

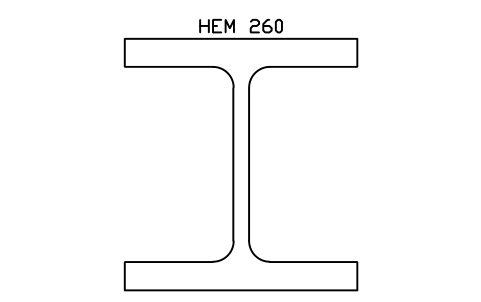

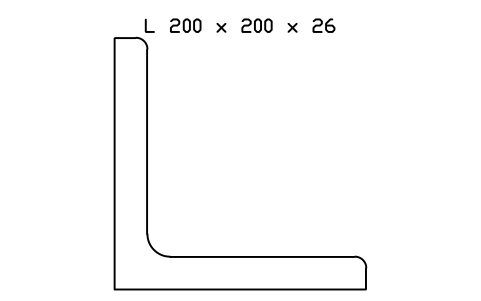

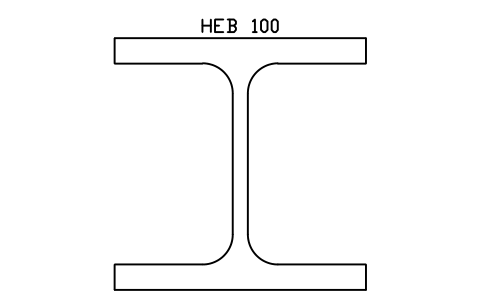

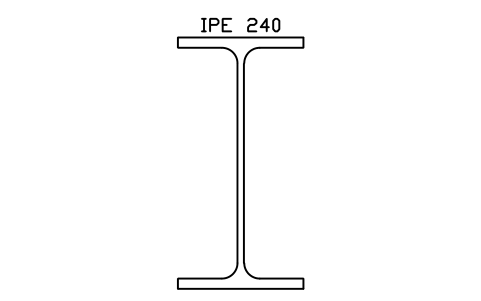

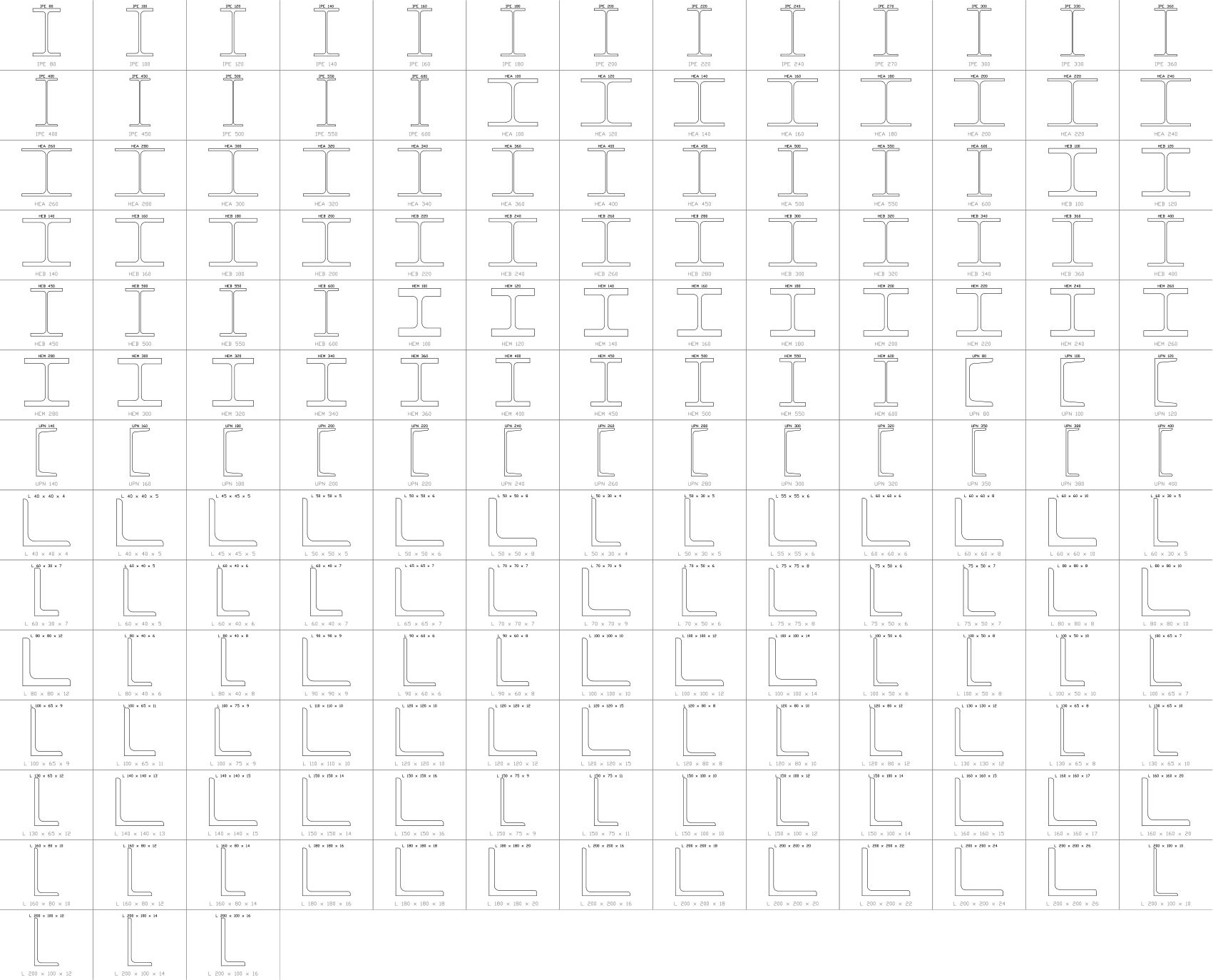

Profilati d'acciaio europei gratuiti per AutoCAD (DWG): IPE, HE, UPN e angolari

Sulle norme e sulle quote

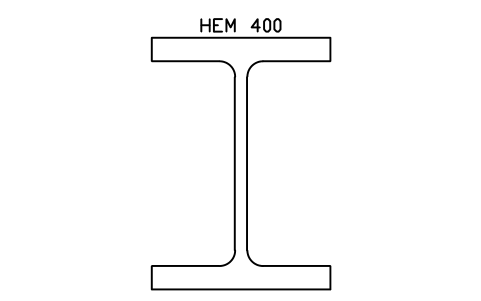

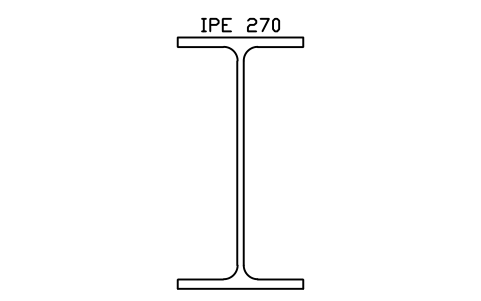

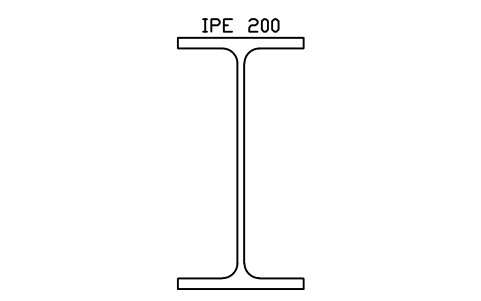

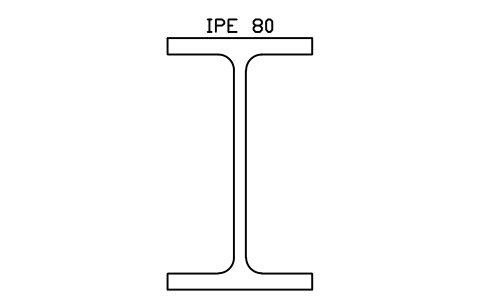

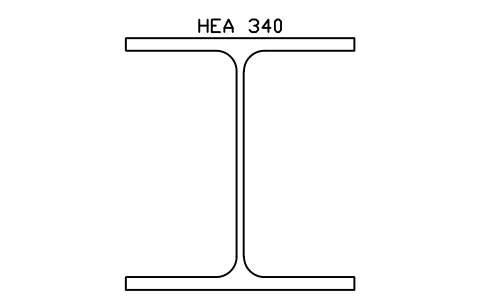

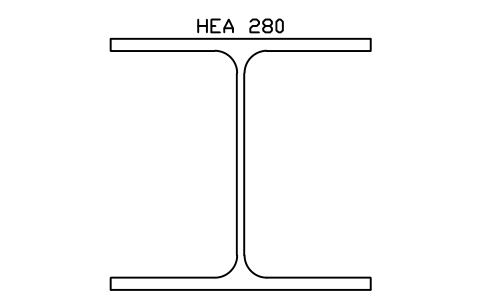

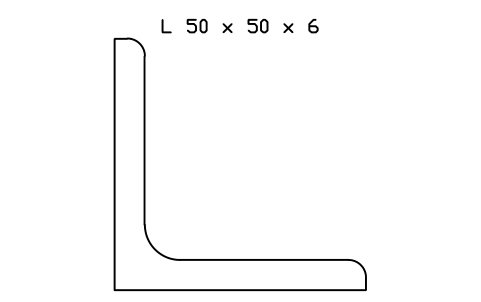

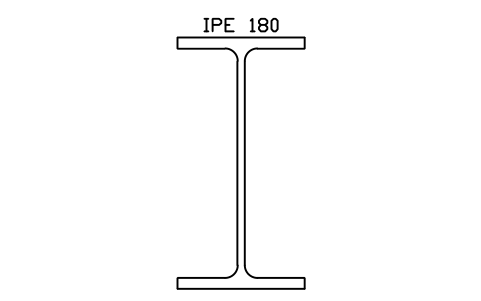

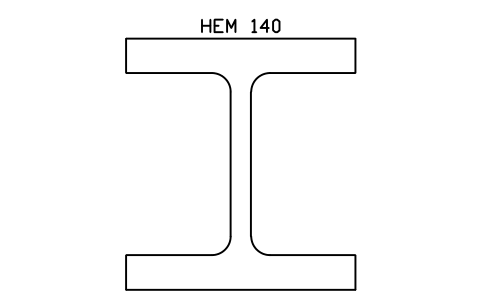

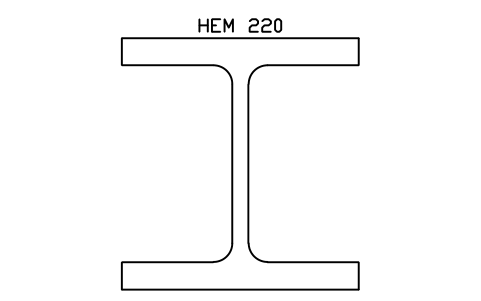

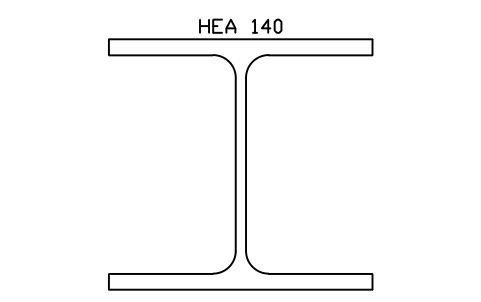

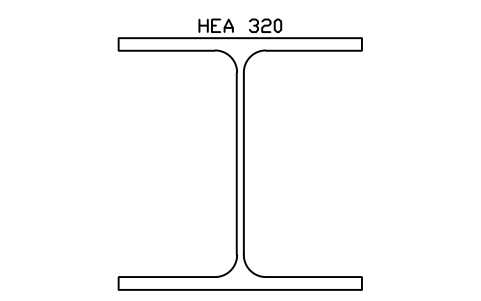

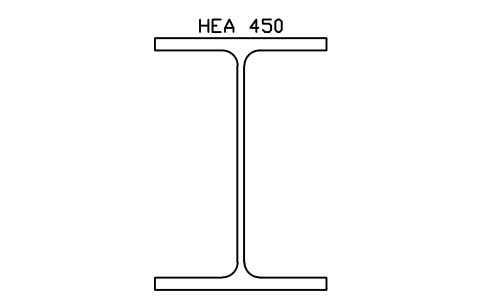

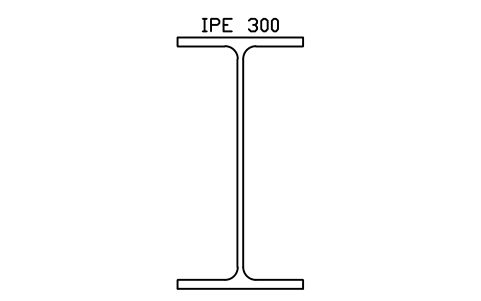

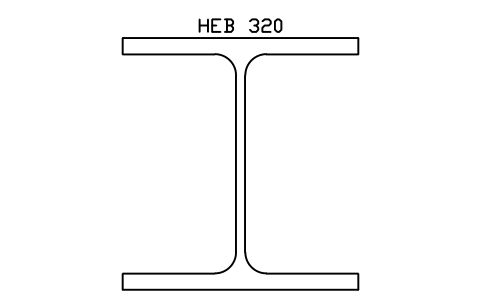

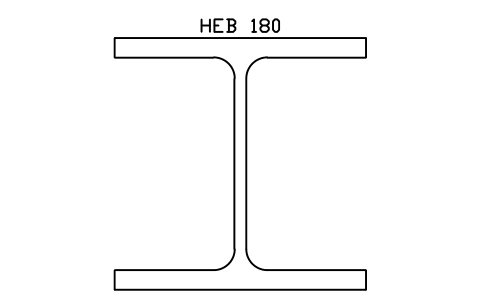

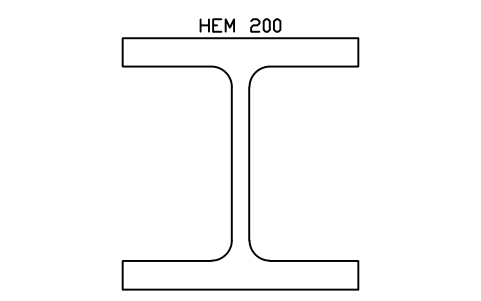

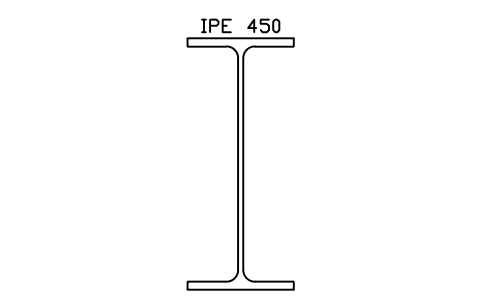

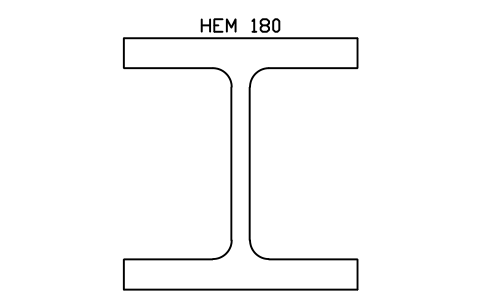

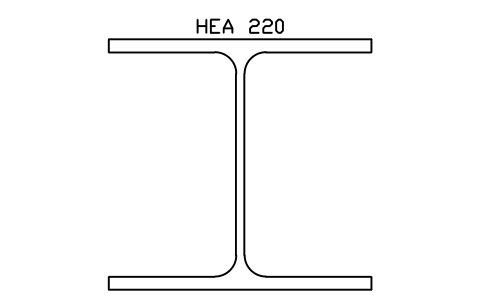

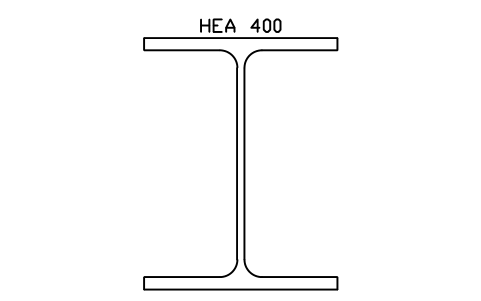

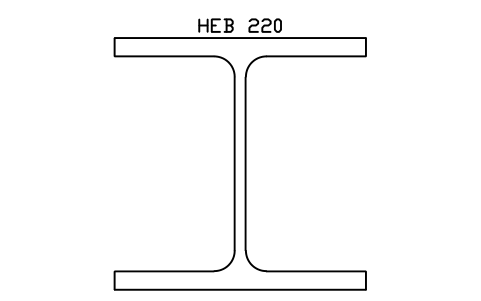

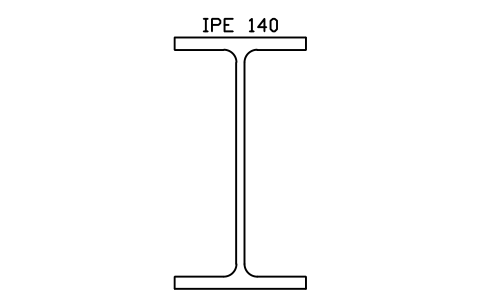

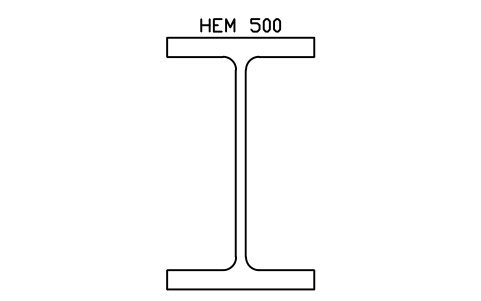

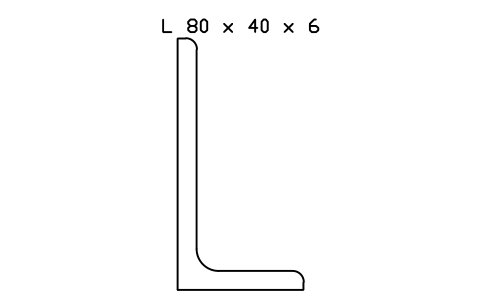

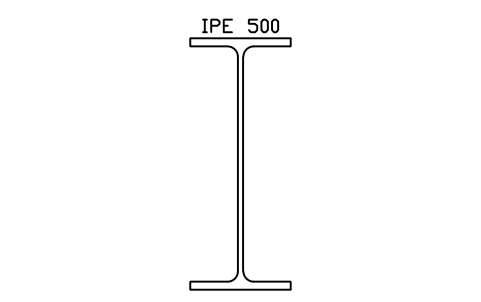

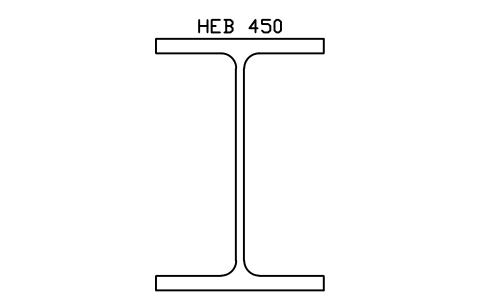

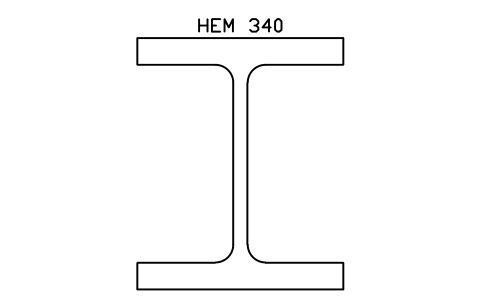

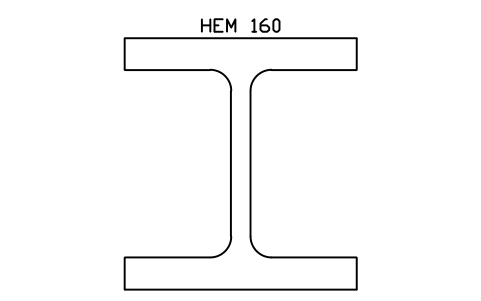

Le quote provengono dalle tabelle di EN 10365 (profilati a I, a H e a U) e di EN 10056-1 (angolari). Per verificarle, area e massa al metro sono state calcolate dal contorno disegnato di ogni blocco, raggi compresi, e confrontate con i valori dei cataloghi: l'IPE 200, per esempio, dà 28,5 cm² e 22,4 kg/m, come nelle tabelle.

I blocchi sono disegni nostri, non copie delle norme, e la libreria non è certificata. Le quote sono nominali, senza tolleranze. Per ordinare e calcolare usa i dati del tuo fornitore: la massa nell'attributo è calcolata con una densità di 7850 kg/m³.

Domande frequenti

Questi profilati rispettano le norme europee?

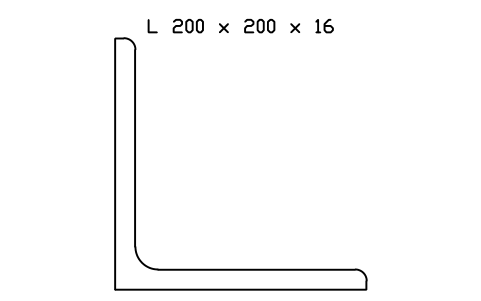

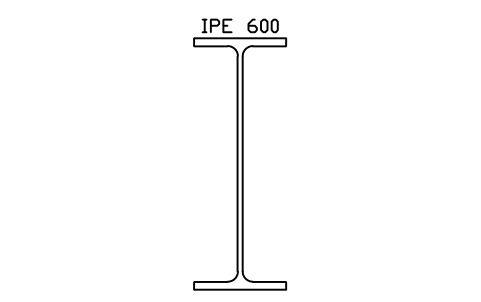

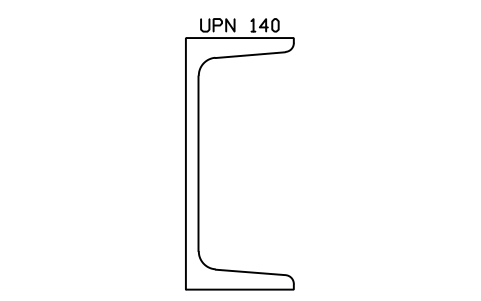

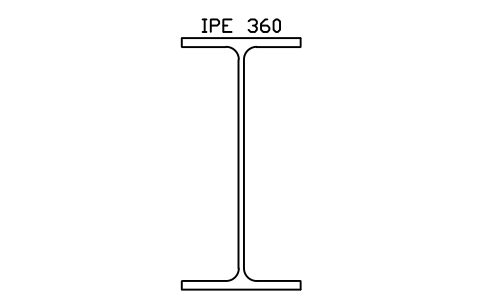

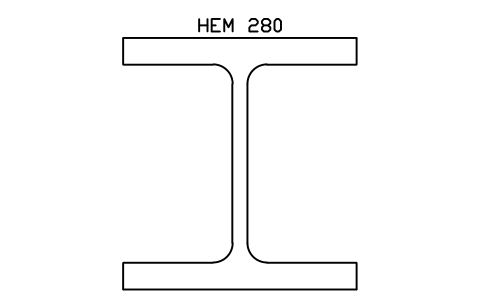

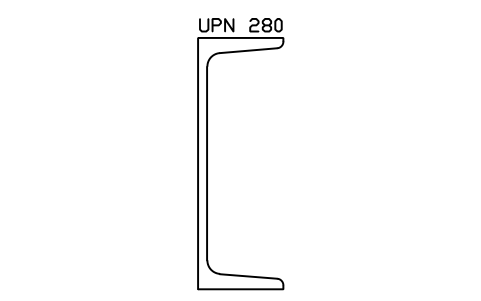

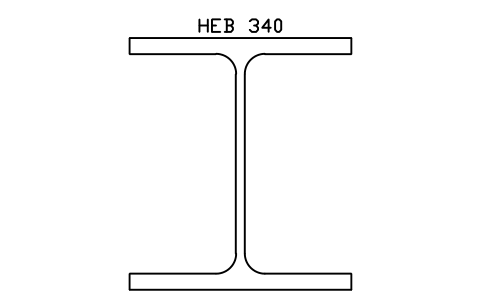

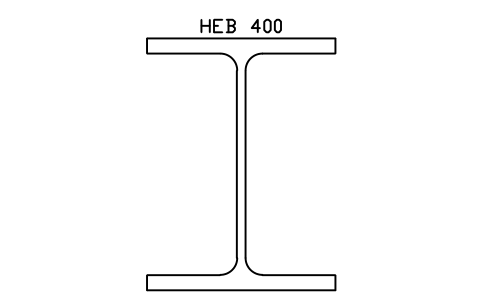

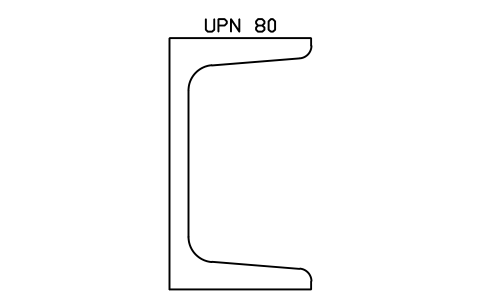

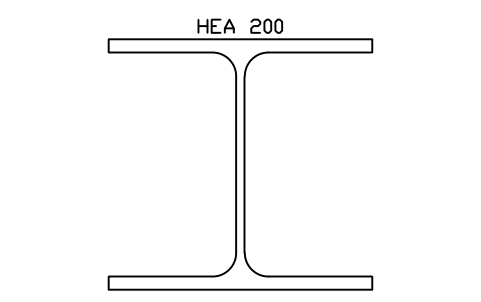

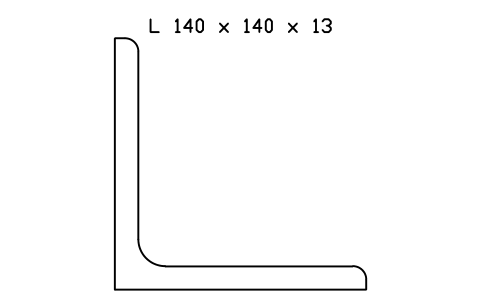

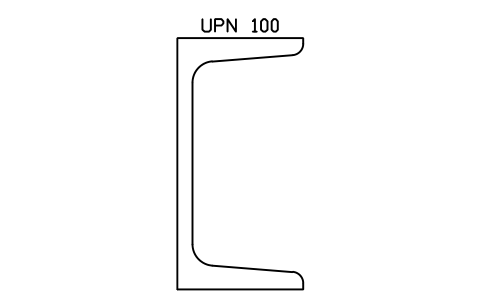

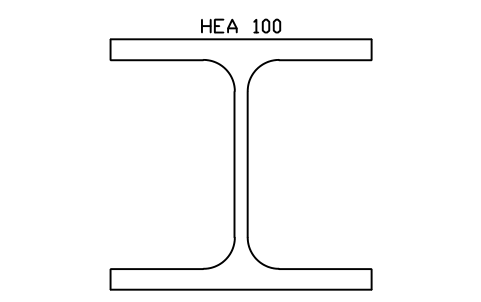

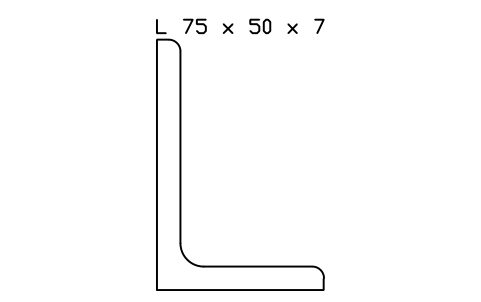

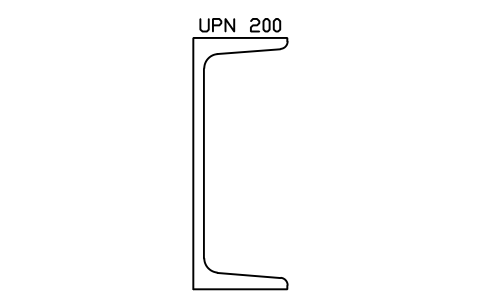

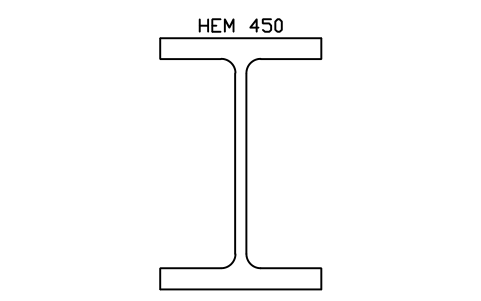

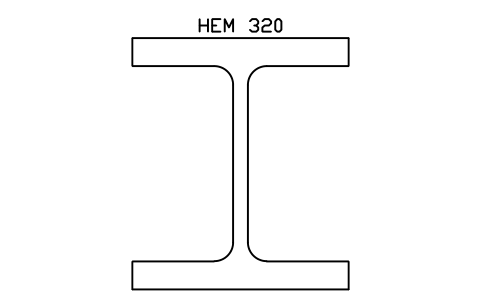

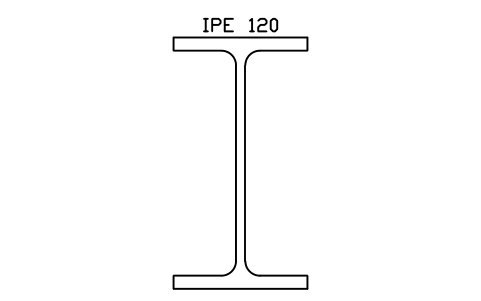

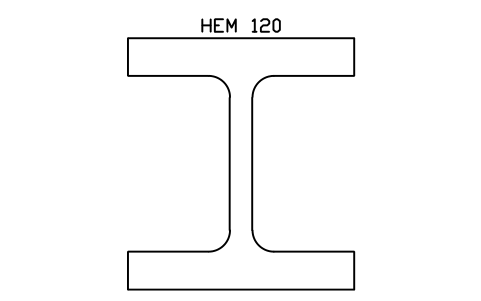

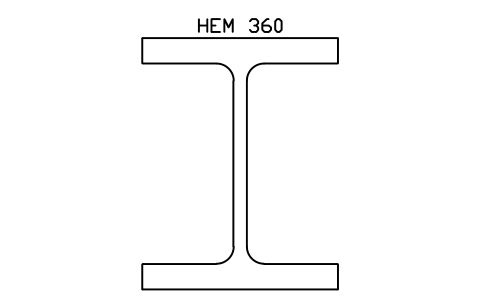

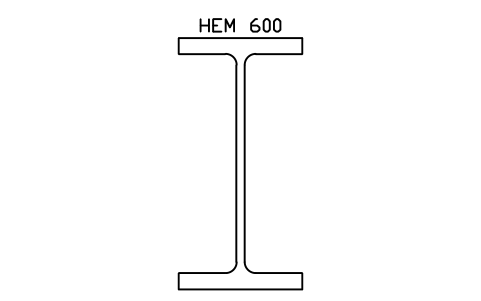

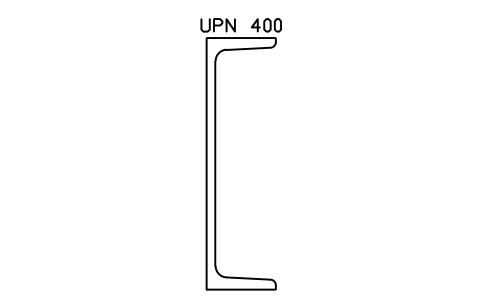

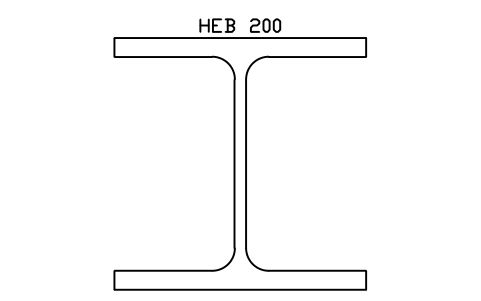

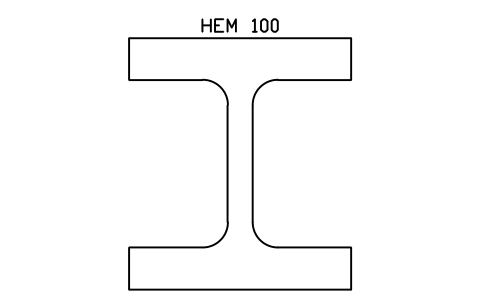

Sì. Ogni blocco segue le tabelle delle quote della norma indicata nel suo gruppo, con raccordi e raggi di punta, e le ali degli UPN mantengono la loro inclinazione. Sono quote nominali di disegno, senza tolleranze.

Quanto sono precisi massa e area negli attributi?

Sono calcolate dal contorno disegnato con una densità di 7850 kg/m³ e coincidono con i valori dei cataloghi fino alla precisione stampata, per esempio 22,4 kg/m per l'IPE 200. Per ordinare usa i valori del tuo fornitore.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Come ottengo un elenco dell'acciaio dai miei disegni?

Esporta in Excel con BlockSync i blocchi dei profilati di tutti i disegni: una riga per blocco, con DESIGNATION, lunghezza, quantità e massa al metro. Moltiplica e somma con una tabella pivot.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
