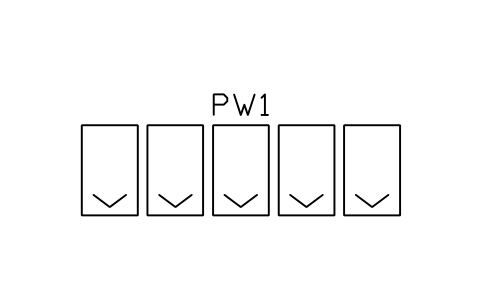

Blocchi AutoCAD gratuiti per chiesa, moschea e tempio (DWG): panche, file di preghiera, presbiterio, coro, abluzioni, layout dei locali

Su misure e layout

La libreria disegna solo layout e arredo, come convenzione di progetto: non contiene figure, testi sacri o segni religiosi e non dice nulla sulle regole di una religione o confessione. Le misure sono quelle di progetto più comuni, non una norma. Disposizione, orientamento, separazione degli spazi e uso di ogni ambiente spettano alla comunità e ai suoi consulenti; prevenzione incendi, vie di uscita, accessibilità e struttura dipendono dalle norme locali. Verifichi entrambi gli aspetti per il suo progetto.

Questi simboli sono disegni nostri secondo la pratica di progetto comune e la libreria non è certificata secondo alcuna norma. Verifichi misure, distanze e capienze per il suo progetto e modifichi i blocchi se le sue differiscono.

Domande frequenti

I simboli seguono una norma o le regole di una religione?

No. Sono simboli di layout e arredo disegnati secondo misure di progetto comuni, per le quali non esiste una norma. Non esprimono le regole di alcuna religione: come una sala è disposta, orientata o divisa lo decidono la comunità e i suoi consulenti, mentre uscite, accessibilità e struttura seguono le norme edilizie locali.

Che cosa sono i layout dei locali?

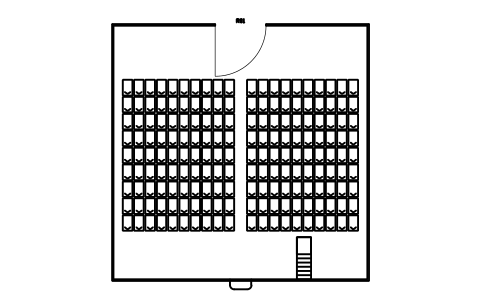

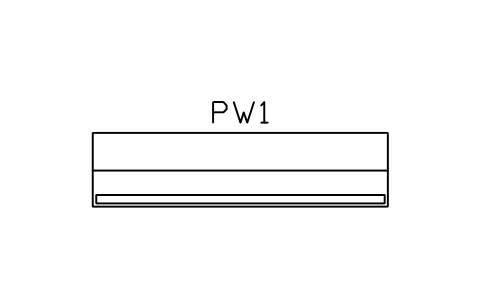

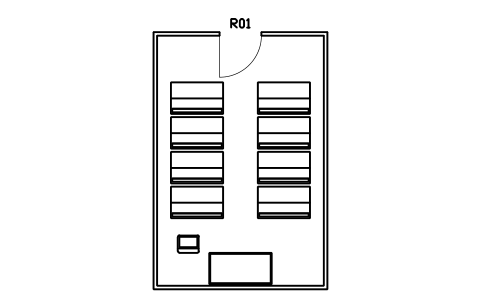

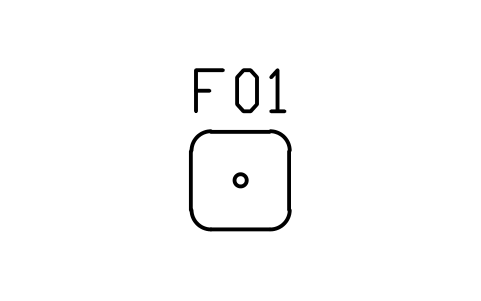

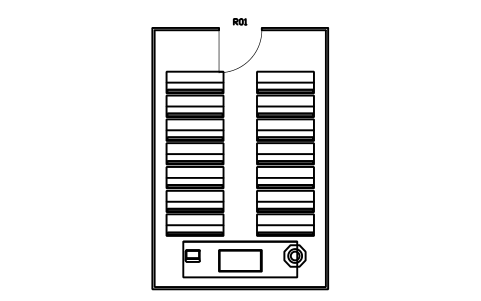

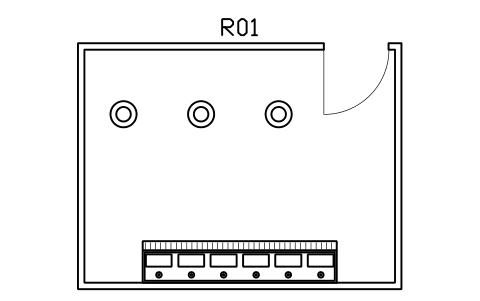

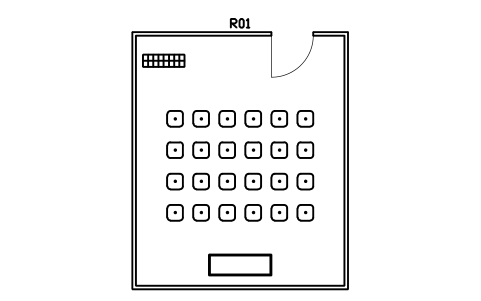

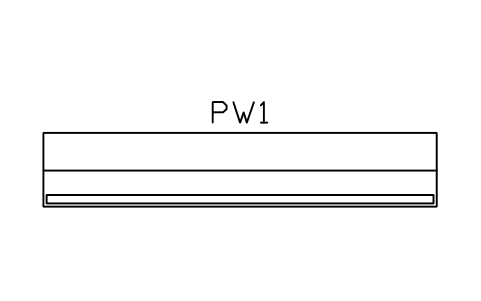

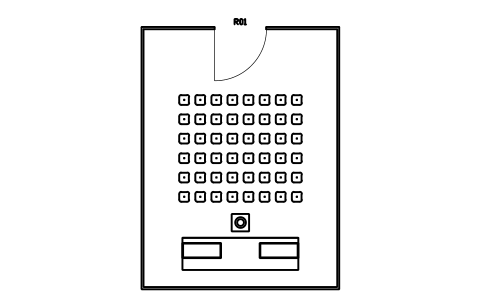

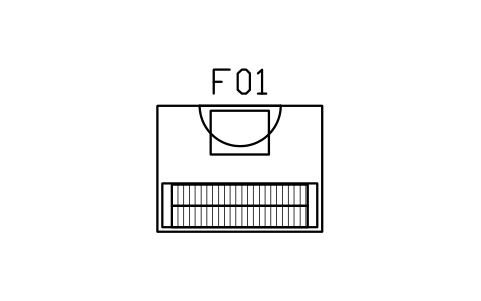

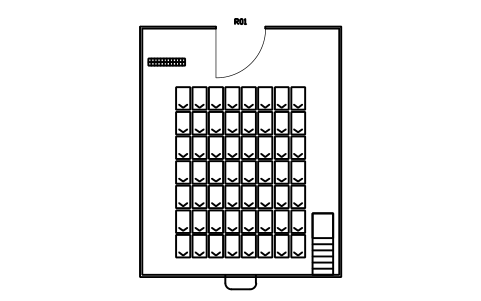

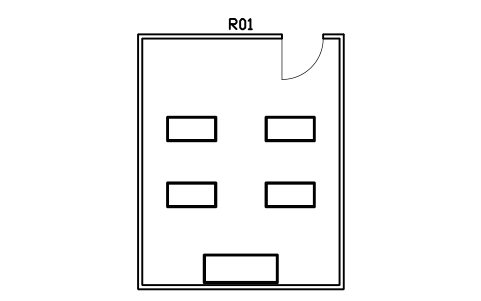

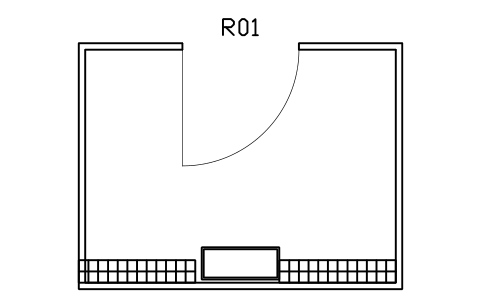

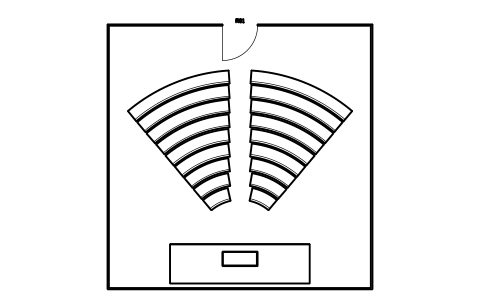

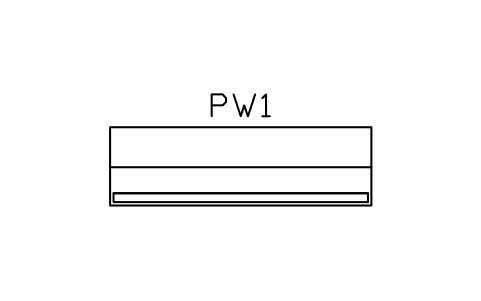

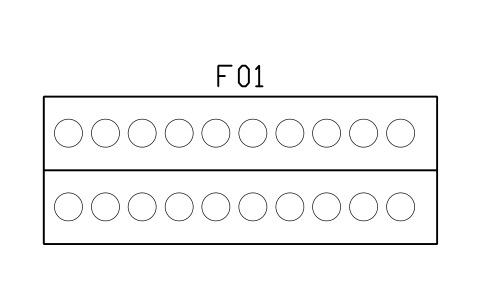

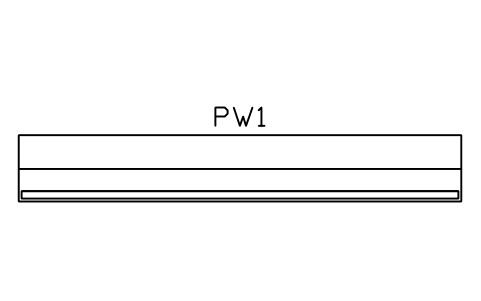

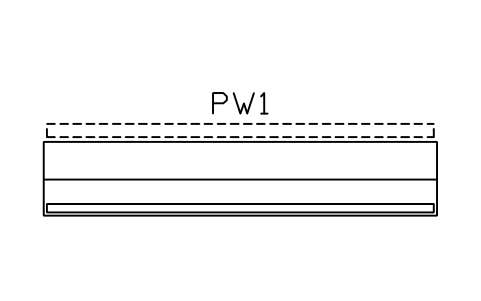

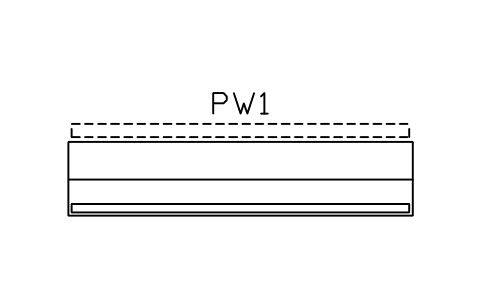

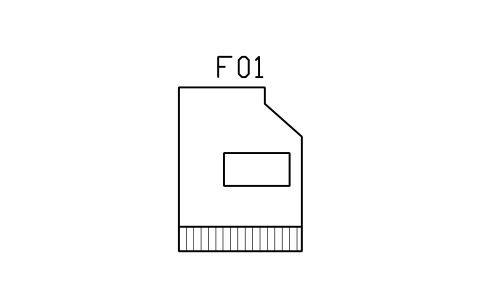

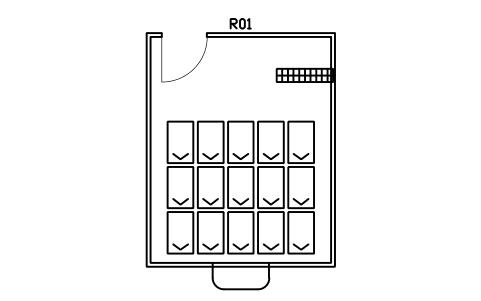

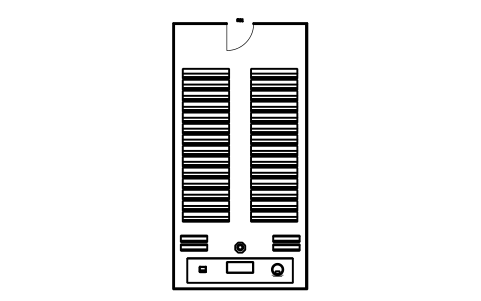

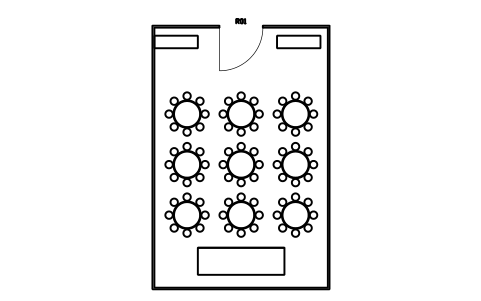

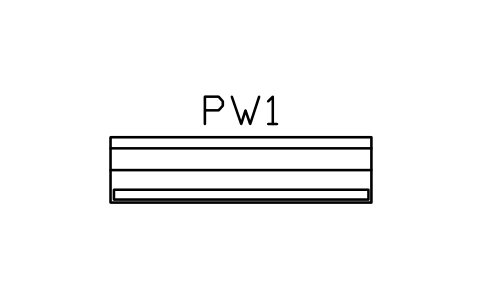

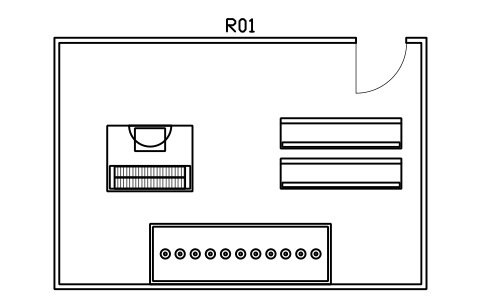

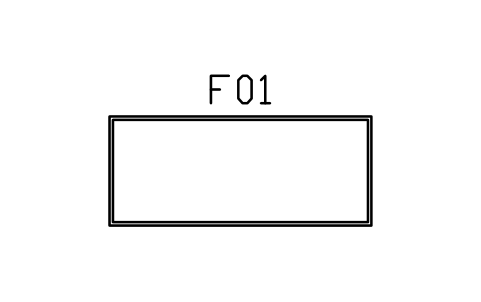

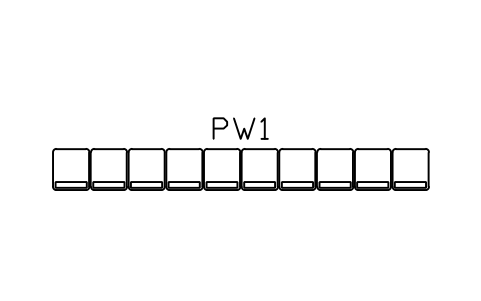

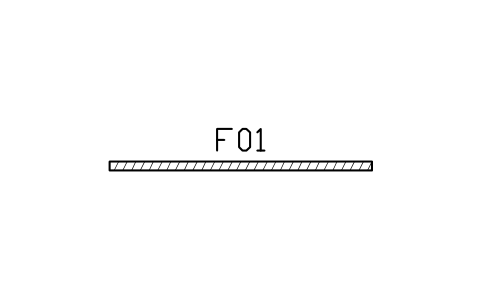

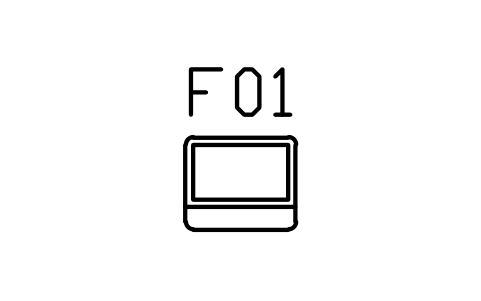

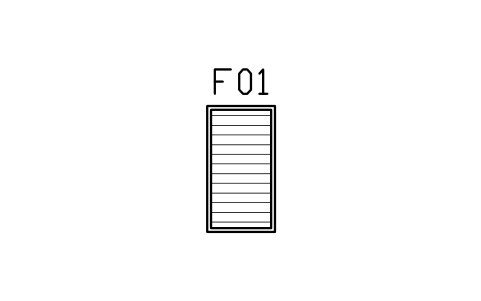

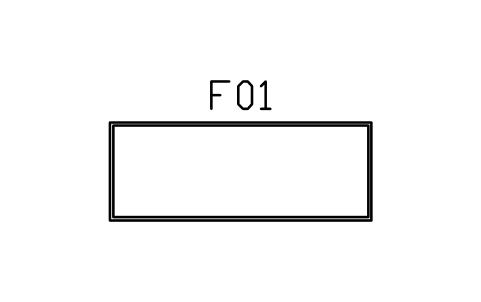

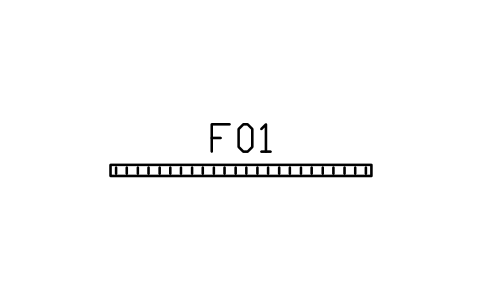

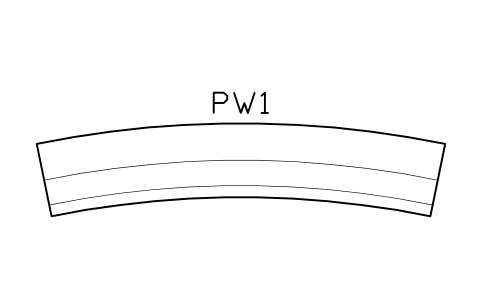

Locali pronti, un blocco ciascuno, con muri, porta e arredi già disposti: una piccola cappella, una cappella, una navata con panche dritte, una chiesa con sedute curve, una sala di preghiera e sale di preghiera in tre misure, una sala di tempio con sedute a terra, una sala di meditazione, una sala comune, un'aula, un locale per le abluzioni, un ingresso e una cantoria con organo. Si inserisce per un layout rapido o si scompone per spostare i singoli pezzi; gli stessi pezzi sono nella libreria anche da soli.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia. Ti chiediamo di non ridistribuire né rivendere la libreria; vedi le condizioni d'uso della libreria.

Posso usarla insieme alle librerie di architettura e di arredo?

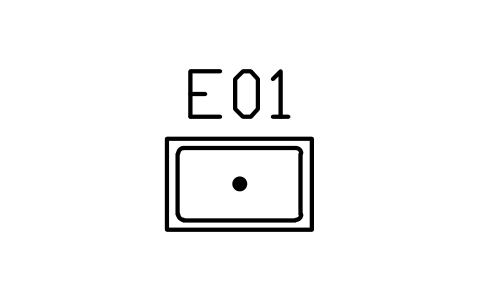

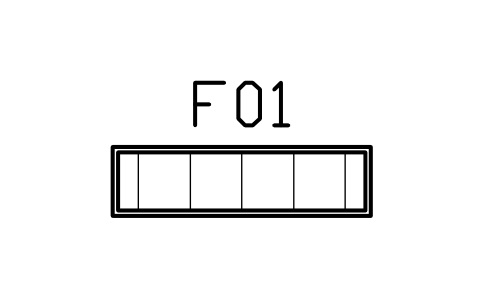

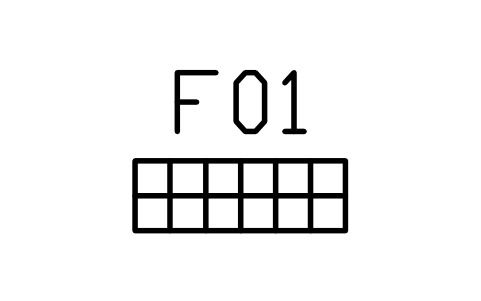

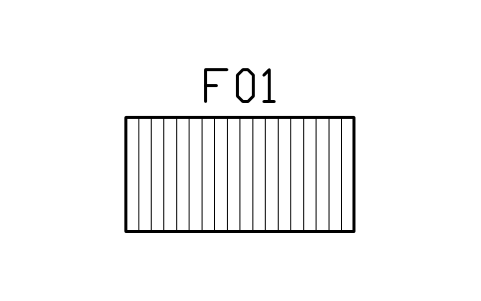

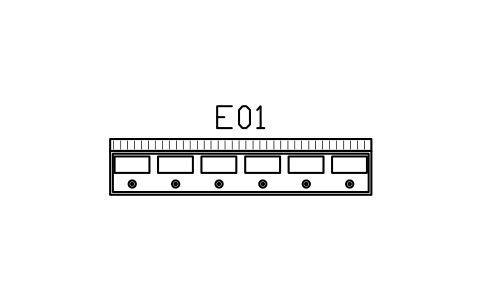

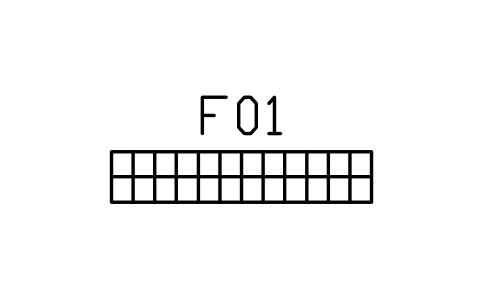

Sì. Usano le stesse unità, gli stessi attributi e la stessa regola d'inserimento, quindi stanno nella stessa pianta. Questa aggiunge sedute, arredi liturgici e di preghiera, aree per abluzioni e scarpe e layout di locali; la libreria di architettura ha porte, finestre, scale e muri, quelle di arredo le sedie, i tavoli e gli armadi comuni.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

I motivi di piastrelle, carta da parati e materiali sono retini (hatch)?

No, sono blocchi di linee sottili. Inserisci un pannello, scalalo sull'area da rappresentare e copialo se serve (ARRAY), oppure usalo come esempio di legenda accanto all'abaco delle finiture. Per superfici grandi sono più adatti i retini del tuo CAD.

Conviene scaricare questa libreria o una di quelle tematiche più piccole (arredi, porte e finestre, bagno e cucina, scale, pareti e coperture)?

Questa raccoglie tutto in un unico file. Se ti serve un solo tema, la libreria tematica contiene gli stessi blocchi in un file più leggero; quella degli arredi aggiunge i prospetti frontali.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
