モーター制御回路図：サンプル DWG と電気用テンプレート

ISO A3 用紙に描いたモーター制御の完成図面で、4 通りあります。停止・始動ボタンと運転・停止ランプ付きの直入れ始動、2 つのコンタクターをインターロックした正逆転、主・スター・デルタのコンタクターとオンディレイタイマーを使ったスターデルタ始動、そして主コンタクターの後ろにソフトスタータを置いた構成です。どの図面も主回路と制御回路を並べ、機器一覧、モーターのデータ、設定値、記入済みの表題欄が付いています。シンボルはすべて IEC 60617 電気シンボルライブラリのブロックで、タグと定格を入力済みです。

ご自身のプロジェクトで自由に使用・編集できます（商用も可）。ZIP にはサンプル図面、テンプレート、印刷スタイルテーブル、README が入っています。アドインは不要です。図面のデータは架空のもので、設計や施工には使えません。現状のまま提供し、保証はありません。

直入れ始動

7.5 kW のモーターを全電圧で始動します。主回路は配線用遮断器、電磁接触器、サーマルリレー。制御回路は停止・始動ボタン、自己保持接点、運転・停止ランプです。

ZIP をダウンロードブラウザーでプレビュー

正逆転

7.5 kW モーター用の正逆転始動器です。2 台の電磁接触器で 2 相を入れ替え、停止ボタンは共通、正転と逆転にそれぞれ始動ボタンを備え、インターロック接点で 2 台が同時に入らないようにしています。

ZIP をダウンロードブラウザーでプレビュー

スターデルタ始動

15 kW モーターのスターデルタ始動器です。主・スター・デルタの 3 つのコンタクター、端子が 6 本のモーター、スターからデルタに切り替えるオンディレイタイマー、スターとデルタが同時に入らないようにするインターロック接点を描いています。

ZIP をダウンロードブラウザーでプレビュー

ソフトスタータ

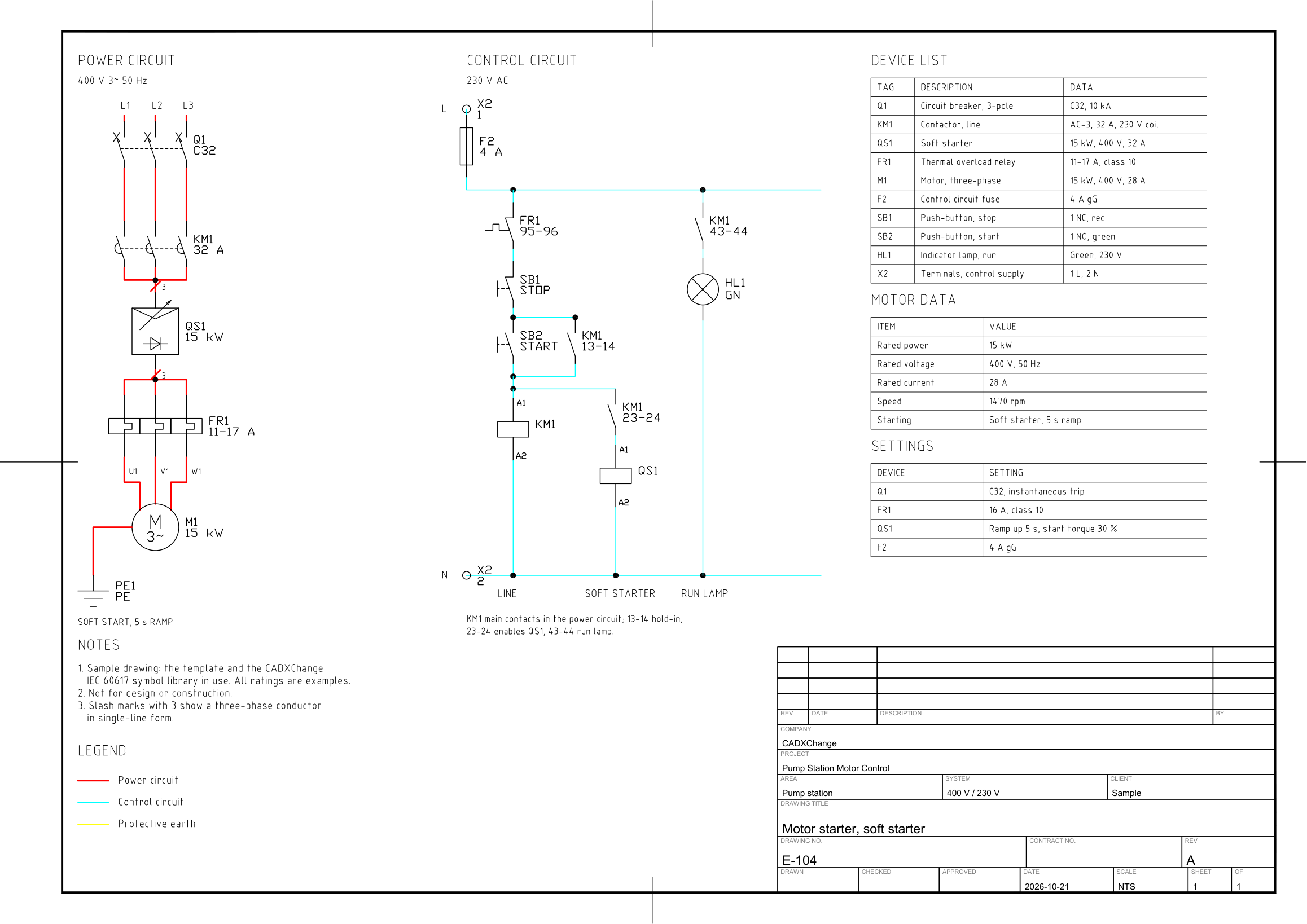

15 kW モーター用のソフトスタータです。ブレーカー、主コンタクター、三相を示す印を付けて単線で描いたソフトスタータ、サーマルリレー、モーターを並べ、制御回路では主コンタクターがソフトスタータを有効にして運転ランプを点灯させます。

ZIP をダウンロードブラウザーでプレビュー

このサンプルで使っているリソース

図面のシンボルはすべて当サイトのライブラリのブロックで、属性も入力済みです。図枠と表題欄は、ISO A3 の表題欄テンプレートを使っています。ダウンロードして、ご自身の図面づくりにお使いください。

ZIP の内容

Motor-Control-Direct-On-Line-Sample.dwg
サンプル図面（DWG、AutoCAD 2018 形式）
Motor-Control-Forward-Reverse-Sample.dwg
サンプル図面（DWG、AutoCAD 2018 形式）
Motor-Control-Star-Delta-Sample.dwg
サンプル図面（DWG、AutoCAD 2018 形式）
Motor-Control-Soft-Starter-Sample.dwg
サンプル図面（DWG、AutoCAD 2018 形式）
Electrical-Template-ISO-A3.dwt
この図面を作成したテンプレート（DWT）
CADXChange-Monochrome.ctb
すべての色を黒で印刷する印刷スタイルテーブル（CTB）
README.txt
画層一覧と使い方をまとめた README

各 ZIP には、その図面とあわせて、テンプレート、印刷スタイルテーブル、README が入っています。

テンプレート

電気用テンプレートには、色・線の太さ・線種を設定した 16 の画層（主回路、母線、制御、信号、保護接地、盤の境界、文字など）、ISO-2.5 から ISO-5 までの文字スタイル、寸法スタイル ISO-25、表題欄と改訂表付きの ISO A3 レイアウトが入っています。画層名は一般的な慣習で、規格ではありません。社内ルールに合わせて変更してください。

定義済みの画層

テンプレートのすべての画層について、色・線の太さ・線種と、このサンプルでその画層に載っているオブジェクト数を示します。サンプルで使っていない画層も定義済みなので、ご自身の図面でそのまま使えます。

画層	色	線の太さ	線種	用途	直入れ始動	正逆転	スターデルタ始動	ソフトスタータ
電気用の画層
ELEC-POWER	1	0.50 mm	Continuous	主回路	17	29	44	26
ELEC-BUS	1	0.70 mm	Continuous	母線と太線	未使用	未使用	未使用	未使用
ELEC-CONTROL	4	0.25 mm	Continuous	制御回路	20	21	22	21
ELEC-SIGNAL	3	0.18 mm	Continuous	信号・計装・通信回路	未使用	未使用	未使用	未使用
ELEC-PE	2	0.35 mm	Continuous	保護接地と等電位ボンディング	2	2	1	1
ELEC-CABLE	30	0.25 mm	DASHED	ケーブル・電線管・ケーブルトレイの経路	未使用	未使用	未使用	未使用
SYMBOL	7	0.25 mm	Continuous	シンボル（シンボルライブラリが使う画層）	25	34	39	29
ELEC-TERMINAL	7	0.25 mm	Continuous	端子と接続点	未使用	未使用	未使用	未使用
ELEC-BOUNDARY	5	0.18 mm	DASHDOT	盤・筐体・機器の境界	未使用	未使用	未使用	未使用
ELEC-MECH-LINK	8	0.18 mm	DASHED	機械的連動・インターロック・計測の接続線	未使用	未使用	未使用	未使用
ELEC-REF	7	0.18 mm	Continuous	機器番号（-QF1、-K2）	未使用	未使用	未使用	未使用
ELEC-WIRE-NO	7	0.18 mm	Continuous	電線番号とケーブルの表記	8	8	11	10
ELEC-XREF	9	0.13 mm	Continuous	接点とクロスリファレンスの文字	未使用	未使用	未使用	未使用
ELEC-TEXT	7	0.18 mm	Continuous	一般の文字	103	102	112	107
ELEC-NOTES	7	0.18 mm	Continuous	注記と凡例	4	6	8	6
ELEC-DIM	3	0.18 mm	Continuous	寸法	未使用	未使用	未使用	未使用
用紙とシンボルの画層
0	7	既定	Continuous	既定の画層（空のままにします）	未使用	未使用	未使用	未使用
FRAME	7	既定	Continuous	図枠	5	5	5	5
TITLEBLOCK	7	既定	Continuous	表題欄と改訂表	1	1	1	1
VIEWPORT	8	既定	Continuous	レイアウトのビューポート枠（印刷されません）	2	2	2	2
DRAWING-AREA	8	既定	Continuous	モデル空間の作図範囲の境界（印刷されません）	2	2	2	2

定義済みのスタイル

テンプレートに定義済みの文字スタイル、寸法スタイル、線種です。新しい図面ごとに設定する必要はありません。

種類	名前	設定
文字スタイル	ISO	isocp.shx, 15°、高さ可変
文字スタイル	ISO-2.5	isocp.shx, 15°、高さ 2.5 mm
文字スタイル	ISO-3.5	isocp.shx, 15°、高さ 3.5 mm
文字スタイル	ISO-5	isocp.shx, 15°、高さ 5 mm
文字スタイル	TB-en	Arial（表題欄で使用）
寸法スタイル	ISO-25	文字 2.5 mm、矢印 2.5 mm、寸法補助線は寸法線から 1.25 mm 突き出し、対象物から 0.625 mm 離す、寸法線の間隔 3.75 mm、小数 0 桁
線種	Continuous	実線
線種	DASHED	破線
線種	DASHDOT	一点鎖線
線種	CENTER	中心線
線種	PHANTOM	二点鎖線
線種	HIDDEN	隠れ線

用紙と作図の設定

用紙の設定内容です。ご自身の図面も同じように印刷できます。

用紙: ISO A3 横、420 × 297 mm。
レイアウト: ISO-A3 という名前のレイアウトが 1 つ。余白なしの A3 用紙に 1:1 で印刷するので、プリンターの余白は出ません。
図枠: 左辺（綴じ側）から 20 mm、ほかの辺から 10 mm。枠内の作図領域は 390 × 277 mm です。
モデル空間: 単位はミリメートル。作図領域を 1:1 で表示するので、図面の 1 mm が紙の 1 mm になります。
表題欄: 右下に 160 × 79 mm。上に 4 行の改訂表、下に会社・プロジェクト・図名・承認の欄があります。
文字の大きさ: ラベルと注記は 2.5 mm、見出しは 3.5 mm と 5 mm。
線種尺度: 1。破線は 1:1 での印刷に合わせた長さです。
印刷スタイル: 未設定です。白黒で印刷するときは、ページ設定で ZIP の CTB を選びます。

直入れ始動

表題欄の項目

表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。

属性	図面上の項目	このサンプルの値
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, direct on line
DRAWING_NO	DRAWING NO.	E-101
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

図面内のブロック

この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。

シンボル	ブロック名	配置数
接続点	IEC_JUNCTION	8
端子	IEC_TERMINAL	2
補助接点 NO	IEC_AUX_CONTACT_NO	2
表示灯	IEC_LAMP	2
遮断器 3極	IEC_CIRCUIT_BREAKER_3P	1
電磁接触器 3極	IEC_CONTACTOR_3P	1
サーマルリレー 3極	IEC_THERMAL_RELAY_3P	1
三相電動機	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
ヒューズ	IEC_FUSE	1
サーマル接点 NC	IEC_THERMAL_CONTACT_NC	1
押しボタンスイッチ NC	IEC_PUSHBUTTON_NC	1
押しボタンスイッチ NO	IEC_PUSHBUTTON_NO	1
リレー/電磁接触器コイル	IEC_COIL	1
補助接点 NC	IEC_AUX_CONTACT_NC	1

機器明細表

配置したシンボル 1 つにつき 1 行で、図面内のブロックの属性から読み取っています。図面に表示される内容と、入力済みで表示されない明細表用の属性です。BlockSync を使うと、ご自身の図面から同じ属性を書き出せます。

タグ	説明	図面に表示	入力済み（非表示）
Q1	遮断器 3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C20	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	サーマルリレー 3極IEC_THERMAL_RELAY_3P	SETTING_A = 10-16 A	CLASS = 10POLES = 3
M1	三相電動機IEC_MOTOR_3PH	POWER_KW = 7.5 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	ヒューズIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	サーマル接点 NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	押しボタンスイッチ NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	押しボタンスイッチ NOIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	リレー/電磁接触器コイルIEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 43-44	RATING_A = 10OPERATING_DEVICE = KM1
HL1	表示灯IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W
KM1	補助接点 NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
HL2	表示灯IEC_LAMP	COLOR = WH	VOLTAGE = 230 V ACPOWER = 2 W

製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。

正逆転

表題欄の項目

表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。

属性	図面上の項目	このサンプルの値
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, forward and reverse
DRAWING_NO	DRAWING NO.	E-102
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

図面内のブロック

この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。

シンボル	ブロック名	配置数
接続点	IEC_JUNCTION	15
電磁接触器 3極	IEC_CONTACTOR_3P	2
端子	IEC_TERMINAL	2
押しボタンスイッチ NO	IEC_PUSHBUTTON_NO	2
補助接点 NO	IEC_AUX_CONTACT_NO	2
補助接点 NC	IEC_AUX_CONTACT_NC	2
リレー/電磁接触器コイル	IEC_COIL	2
遮断器 3極	IEC_CIRCUIT_BREAKER_3P	1
サーマルリレー 3極	IEC_THERMAL_RELAY_3P	1
三相電動機	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
ヒューズ	IEC_FUSE	1
サーマル接点 NC	IEC_THERMAL_CONTACT_NC	1
押しボタンスイッチ NC	IEC_PUSHBUTTON_NC	1

機器明細表

タグ	説明	図面に表示	入力済み（非表示）
Q1	遮断器 3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C20	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
KM2	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	サーマルリレー 3極IEC_THERMAL_RELAY_3P	SETTING_A = 10-16 A	CLASS = 10POLES = 3
M1	三相電動機IEC_MOTOR_3PH	POWER_KW = 7.5 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	ヒューズIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	サーマル接点 NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	押しボタンスイッチ NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	押しボタンスイッチ NOIEC_PUSHBUTTON_NO	LEGEND = FWD	CONTACT_NO = 1 NOCOLOR = Green
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM2	補助接点 NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM1	リレー/電磁接触器コイルIEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SB3	押しボタンスイッチ NOIEC_PUSHBUTTON_NO	LEGEND = REV	CONTACT_NO = 1 NOCOLOR = Green
KM2	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM2
KM1	補助接点 NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
KM2	リレー/電磁接触器コイルIEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8

製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。

スターデルタ始動

表題欄の項目

表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。

属性	図面上の項目	このサンプルの値
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, star-delta
DRAWING_NO	DRAWING NO.	E-103
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

図面内のブロック

この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。

シンボル	ブロック名	配置数
接続点	IEC_JUNCTION	17
電磁接触器 3極	IEC_CONTACTOR_3P	3
リレー/電磁接触器コイル	IEC_COIL	3
端子	IEC_TERMINAL	2
補助接点 NC	IEC_AUX_CONTACT_NC	2
遮断器 3極	IEC_CIRCUIT_BREAKER_3P	1
サーマルリレー 3極	IEC_THERMAL_RELAY_3P	1
三相電動機	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
ヒューズ	IEC_FUSE	1
サーマル接点 NC	IEC_THERMAL_CONTACT_NC	1
押しボタンスイッチ NC	IEC_PUSHBUTTON_NC	1
押しボタンスイッチ NO	IEC_PUSHBUTTON_NO	1
補助接点 NO	IEC_AUX_CONTACT_NO	1
コイル(動作遅延形リレー)	IEC_COIL_SLOW_OPERATE	1
b接点(限時復帰)	IEC_CONTACT_NC_TDO	1
a接点(限時動作)	IEC_CONTACT_NO_TDC	1

機器明細表

タグ	説明	図面に表示	入力済み（非表示）
Q1	遮断器 3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C32	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	サーマルリレー 3極IEC_THERMAL_RELAY_3P	SETTING_A = 11-17 A	CLASS = 10POLES = 3
KM3	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
M1	三相電動機IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
KM2	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	ヒューズIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	サーマル接点 NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	押しボタンスイッチ NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	押しボタンスイッチ NOIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	リレー/電磁接触器コイルIEC_COIL		POWER_W = 8
KT1	コイル(動作遅延形リレー)IEC_COIL_SLOW_OPERATE
KT1	b接点(限時復帰)IEC_CONTACT_NC_TDO	CONTACT_NO = 55-56
KM3	補助接点 NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM3
KM2	リレー/電磁接触器コイルIEC_COIL		POWER_W = 8
KT1	a接点(限時動作)IEC_CONTACT_NO_TDC	CONTACT_NO = 67-68
KM2	補助接点 NCIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM3	リレー/電磁接触器コイルIEC_COIL		POWER_W = 8

製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。

ソフトスタータ

表題欄の項目

表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。

属性	図面上の項目	このサンプルの値
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, soft starter
DRAWING_NO	DRAWING NO.	E-104
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

図面内のブロック

この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。

シンボル	ブロック名	配置数
接続点	IEC_JUNCTION	11
補助接点 NO	IEC_AUX_CONTACT_NO	3
端子	IEC_TERMINAL	2
リレー/電磁接触器コイル	IEC_COIL	2
遮断器 3極	IEC_CIRCUIT_BREAKER_3P	1
電磁接触器 3極	IEC_CONTACTOR_3P	1

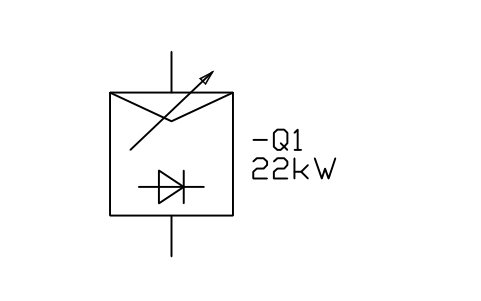

ソフトスタータ(サイリスタ式)	IEC_SOFT_STARTER	1
サーマルリレー 3極	IEC_THERMAL_RELAY_3P	1
三相電動機	IEC_MOTOR_3PH	1
接地	IEC_EARTH	1
ヒューズ	IEC_FUSE	1
サーマル接点 NC	IEC_THERMAL_CONTACT_NC	1
押しボタンスイッチ NC	IEC_PUSHBUTTON_NC	1
押しボタンスイッチ NO	IEC_PUSHBUTTON_NO	1
表示灯	IEC_LAMP	1

機器明細表

タグ	説明	図面に表示	入力済み（非表示）
Q1	遮断器 3極IEC_CIRCUIT_BREAKER_3P	RATING_A = C32	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	電磁接触器 3極IEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
QS1	ソフトスタータ(サイリスタ式)IEC_SOFT_STARTER	RATING_KW = 15 kW	VOLTAGE = 400 VCURRENT = 32 ARAMP_S = 5
FR1	サーマルリレー 3極IEC_THERMAL_RELAY_3P	SETTING_A = 11-17 A	CLASS = 10POLES = 3
M1	三相電動機IEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	接地IEC_EARTH	EARTH_TYPE = PE
X2	端子IEC_TERMINAL	TERMINAL_NO = 1
F2	ヒューズIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	端子IEC_TERMINAL	TERMINAL_NO = 2
FR1	サーマル接点 NCIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	押しボタンスイッチ NCIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	押しボタンスイッチ NOIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	リレー/電磁接触器コイルIEC_COIL		POWER_W = 8
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 23-24	RATING_A = 10OPERATING_DEVICE = KM1
QS1	リレー/電磁接触器コイルIEC_COIL		POWER_W = 8
KM1	補助接点 NOIEC_AUX_CONTACT_NO	CONTACT_NO = 43-44	RATING_A = 10OPERATING_DEVICE = KM1
HL1	表示灯IEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W

製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。

使い方

サンプル図面を開いて、画層・文字・表題欄の使い方を確認できます。インストール不要で、先にブラウザーで開くこともできます。
テンプレートから新しい図面を作成します（NEW で DWT ファイルを選択）。白黒で印刷したい場合は CTB ファイルを印刷スタイルのフォルダーにコピーします。
シンボルライブラリのブロックを図面に挿入します。サンプル内のブロックはコピーなので、ライブラリを更新しても変わりません。
表題欄をダブルクリックして記入し、BlockSync で機器リストを書き出します。

よくある質問

実際のプロジェクトに使えますか？: レイアウトや画層の出発点としては使えます。定格、整定値、ケーブルサイズは架空の値なので、設計や施工に使う前にプロジェクトに合わせて確認・修正してください。
画層に色が付いているのはなぜですか？: 色と線の太さは画層ごとに決まっています。主回路は赤の太線、制御はシアン、信号は緑です。ZIP の印刷スタイルテーブルはすべてを黒で印刷し、線の太さはそのまま残すので、白黒印刷にも使えます。
どの CAD で開けますか？: 図面とテンプレートは AutoCAD 2018 形式で、AutoCAD 2018 以降で開けます。この形式を読める他の CAD でも開けます。ブラウザーのビューアーはインストール不要です。
