回転変流機(共通励磁巻線)記号(DWG ブロック)

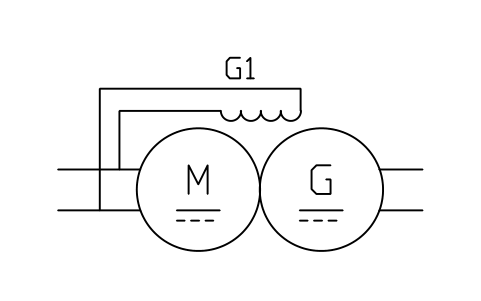

回転変流機(共通励磁巻線)は、機械、変圧器、計器、図記号の要素（IEC 60617）にある「熱源と発電装置」グループの、MCH_S00827_ROTARY_CONVERTER_EXCITATION という名前のそのまま使える AutoCAD ブロックです。属性は 8 個で、そのうち 1 個が表示属性なので、機器一覧や BlockSync での書き出しに使えます。
ブロックの情報
| ブロック名 | MCH_S00827_ROTARY_CONVERTER_EXCITATION |
|---|---|
| ライブラリ | 機械、変圧器、計器、図記号の要素（IEC 60617） |
| グループ | 熱源と発電装置 |
| 規格 | IEC 60617 |
| 属性 | 属性 8 個(表示 1 個) |
属性
図面上に表示:TAG。
非表示で、一覧表用のデータを持つもの:RATING, PART_NO, MANUFACTURER, REMARKS, STD_CLAUSE, STD_REF, DESC。
BlockSync で図面内のすべてのコピーの属性を Excel に書き出し、確認して、修正を一度に書き戻せます。
使い方
- ZIP をダウンロードして展開します。ブロック MCH_S00827_ROTARY_CONVERTER_EXCITATION を含む DWG が 1 つ入っています。
- DWG を開いてブロックを自分の図面にコピーするか、INSERT でその DWG から挿入します。
- コピーをダブルクリックして、タグなどの属性を入力します。
この記号はIEC 60617の一般的な形を参考に当社が描いたもので、認証を受けた複製ではありません。記号と規格の関係はライブラリのページで説明しています。
