무료 AutoCAD 모듈형 가구 블록(DWG): 섹셔널, 침대, 수납 벽, 테이블, 책상, 조명, 러그, 룸 세트

컨템포러리 모듈형 가구 평면 기호: 바로 쓸 수 있는 AutoCAD 블록(DWG) 227개. 무료로 내려받아 내 프로젝트에 쓸 수 있으며, ZIP으로 한 번에 또는 심볼 하나씩 받을 수 있습니다.

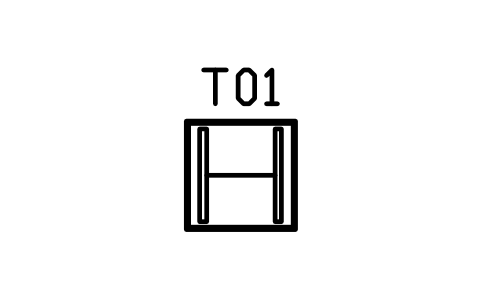

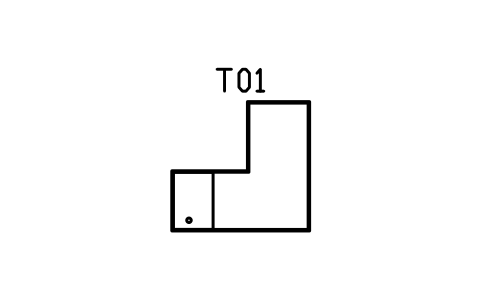

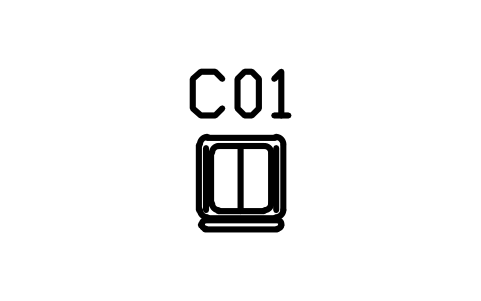

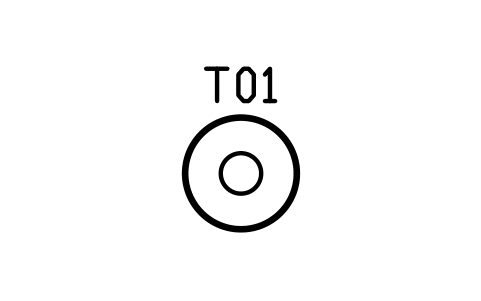

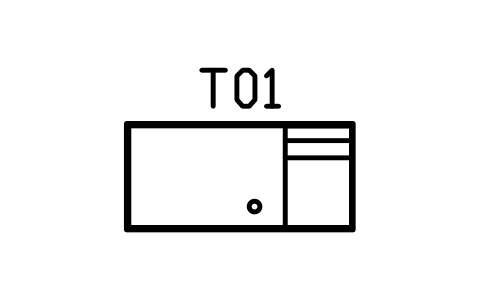

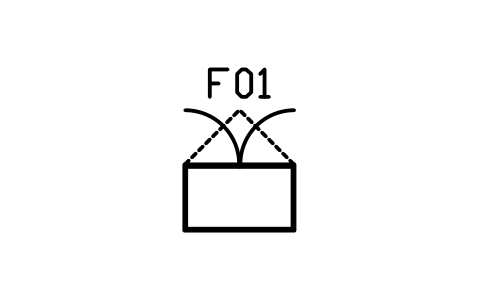

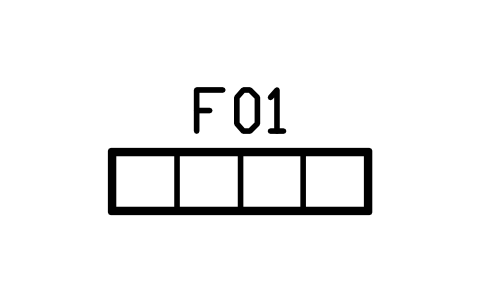

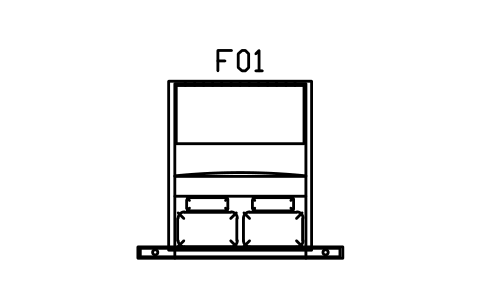

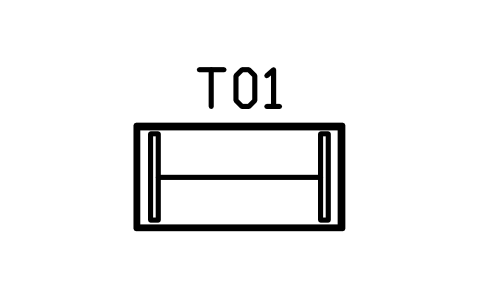

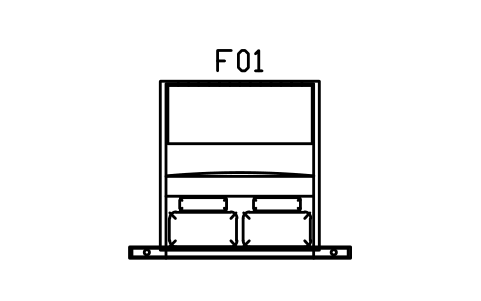

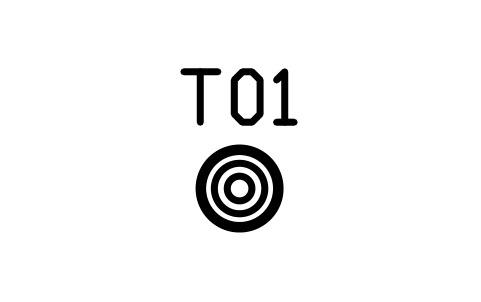

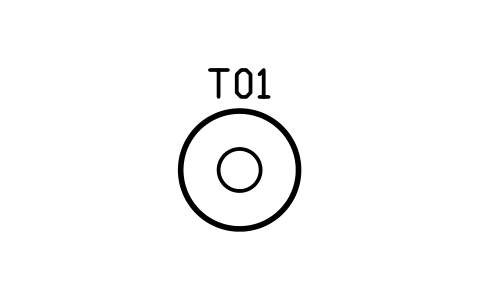

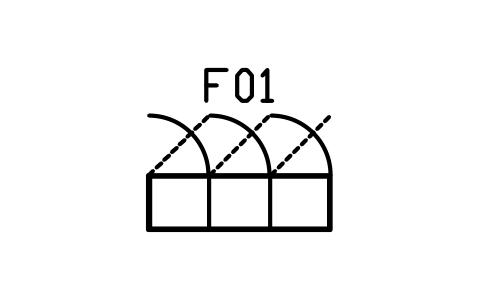

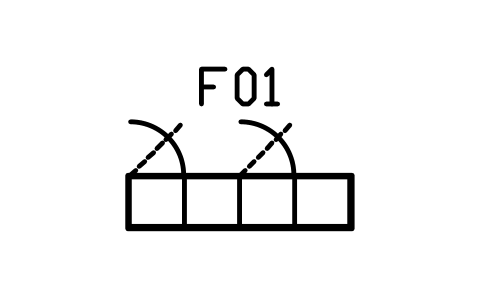

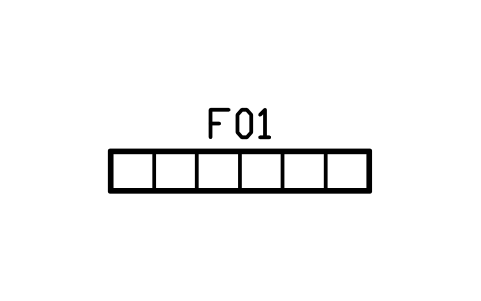

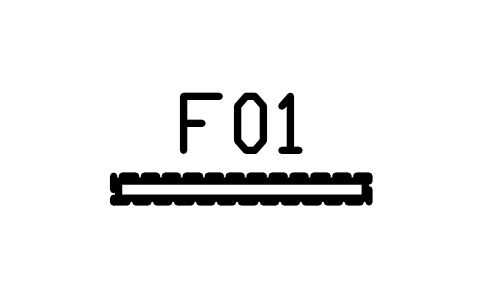

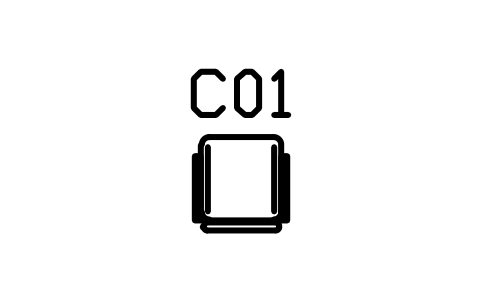

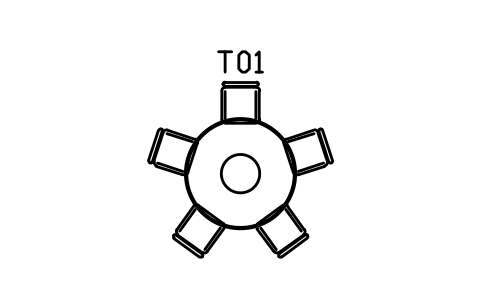

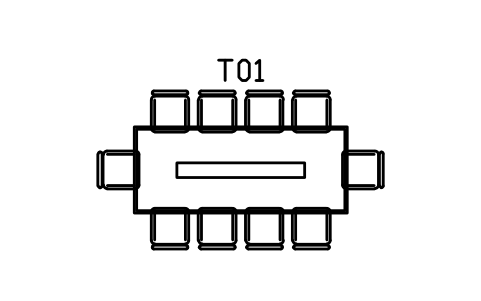

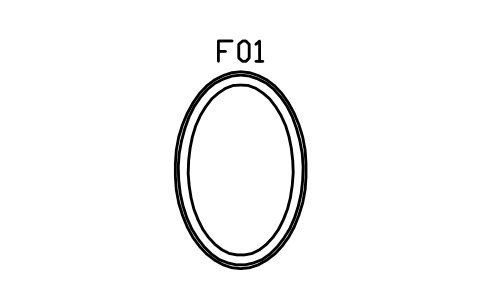

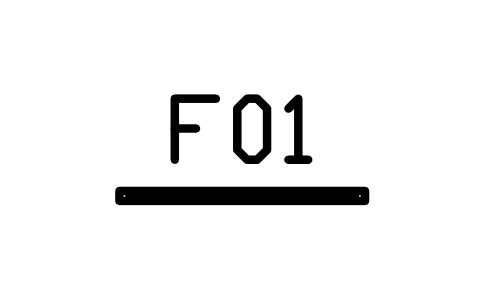

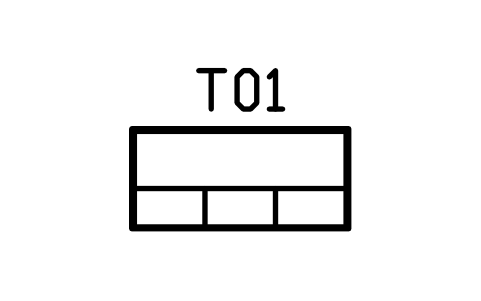

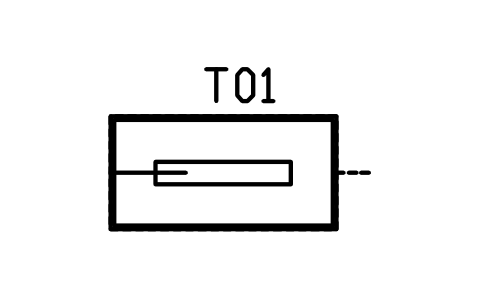

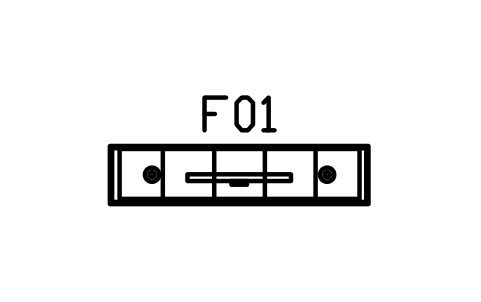

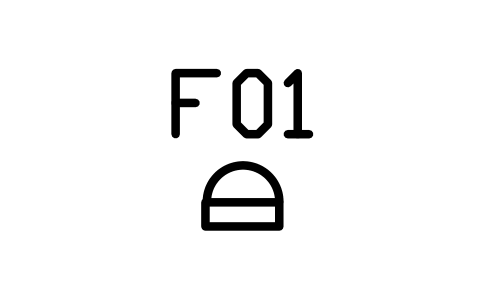

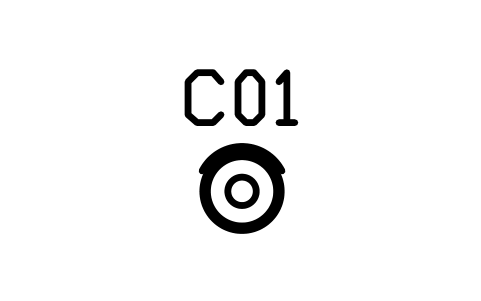

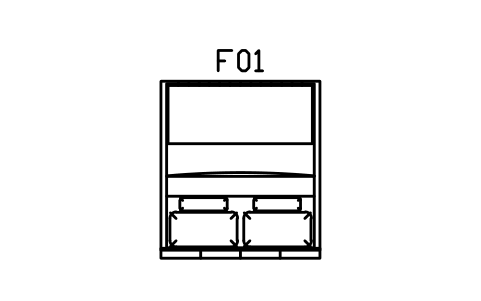

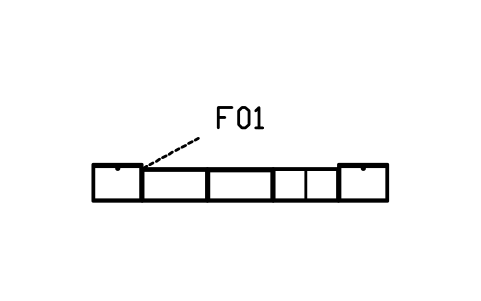

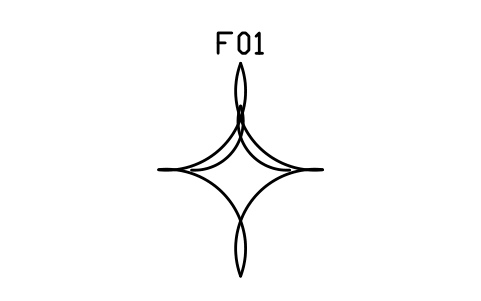

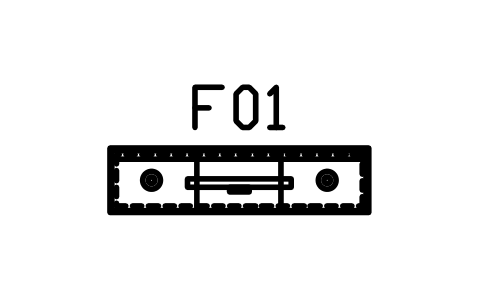

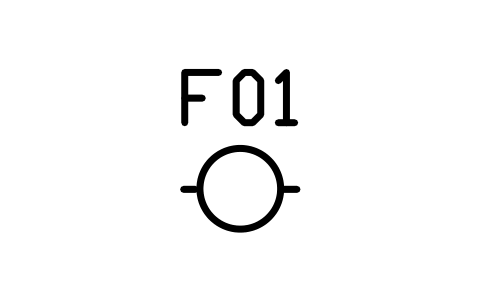

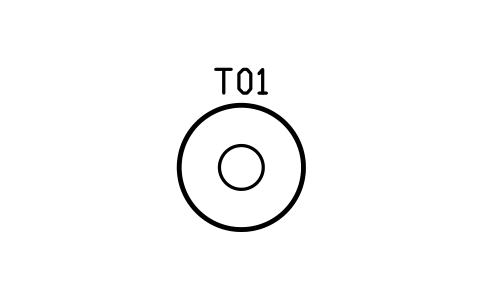

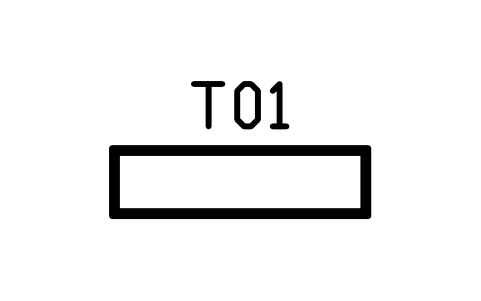

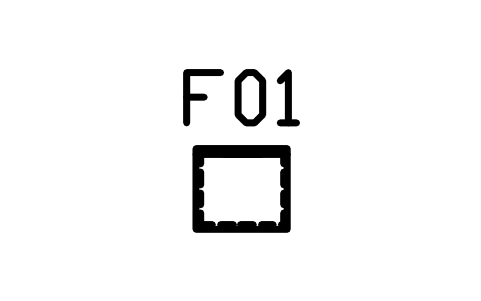

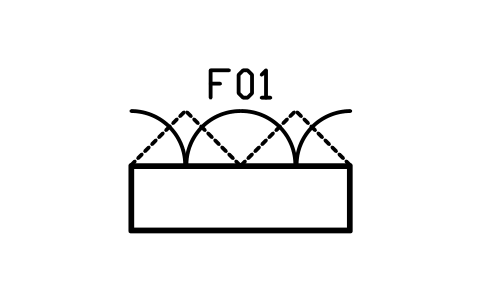

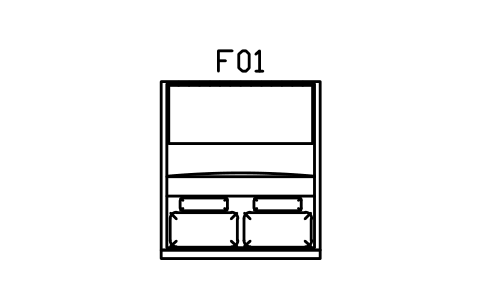

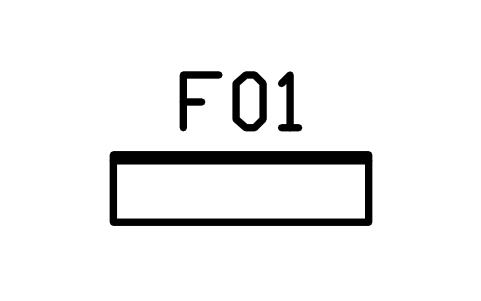

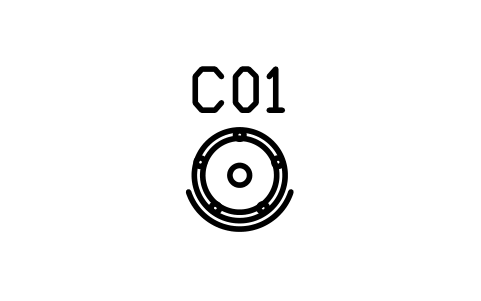

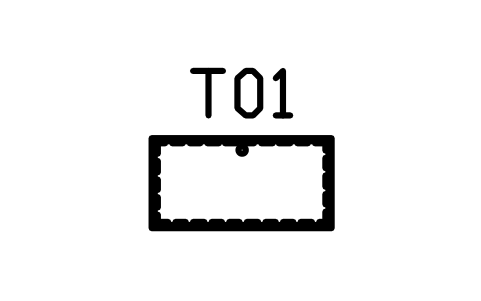

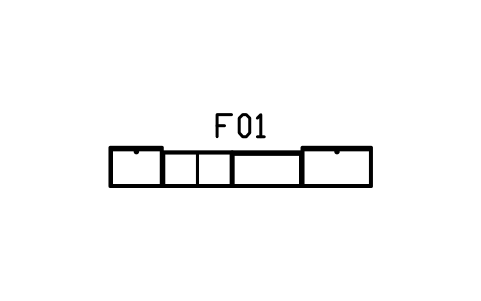

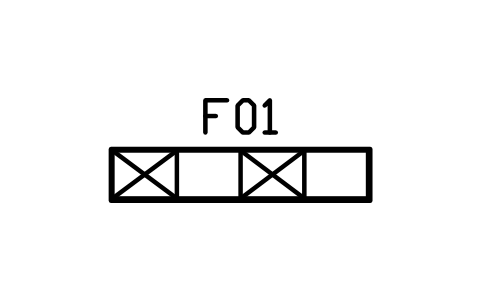

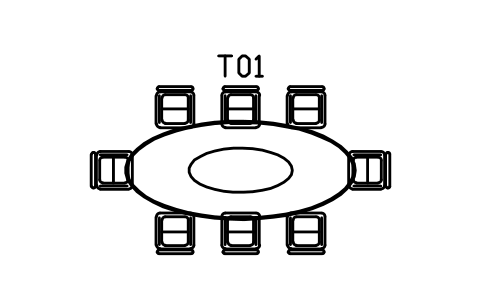

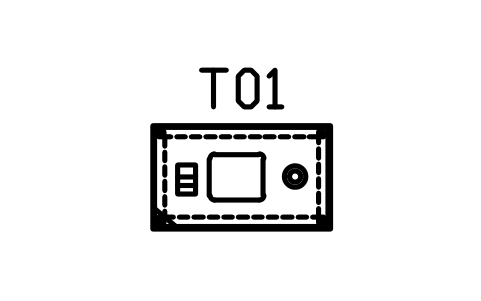

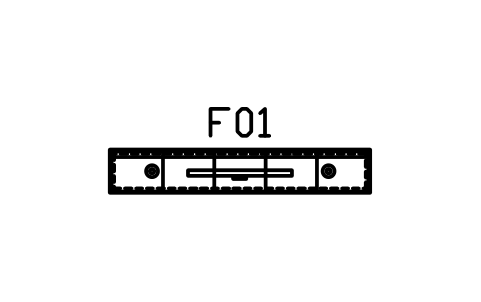

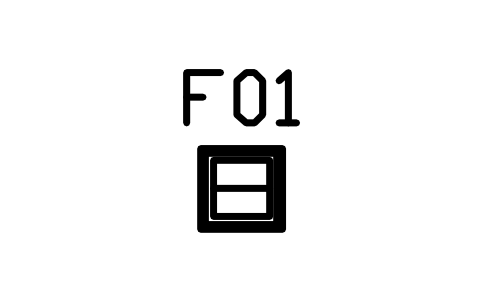

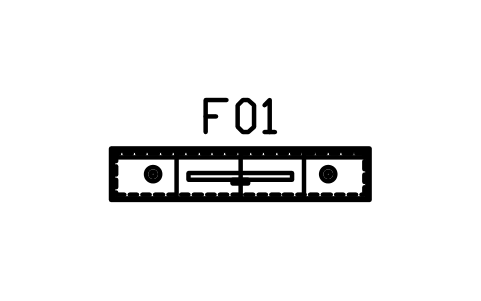

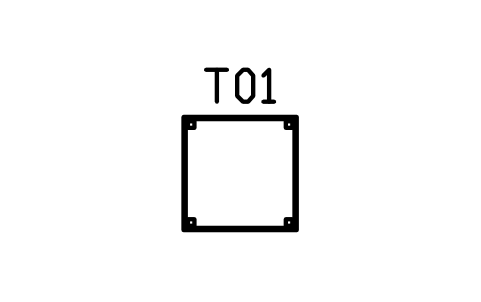

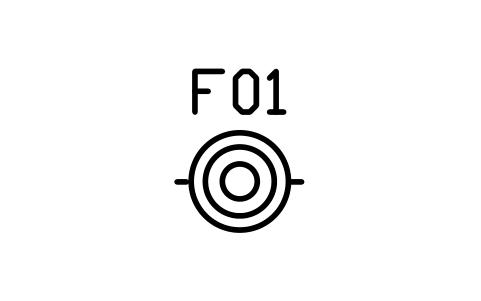

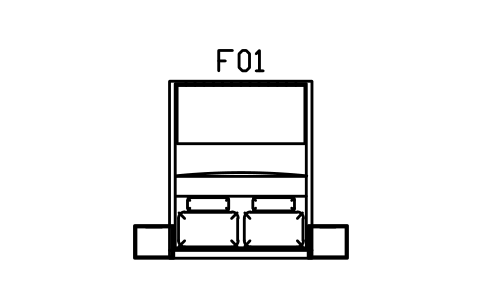

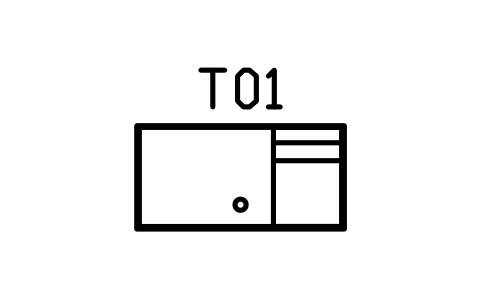

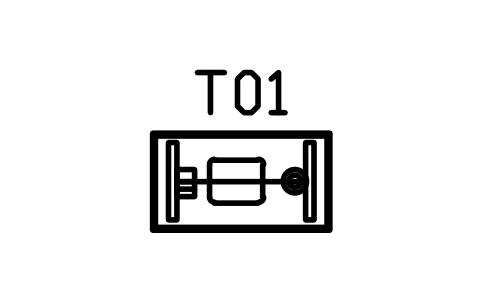

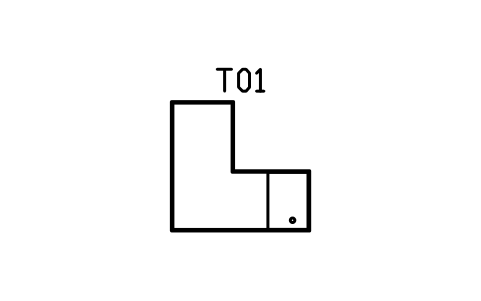

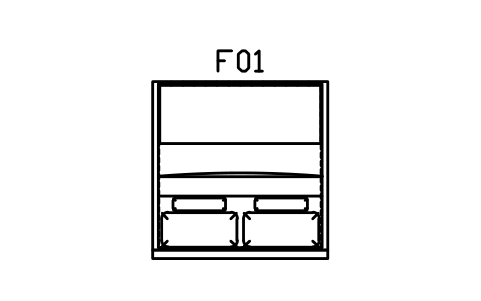

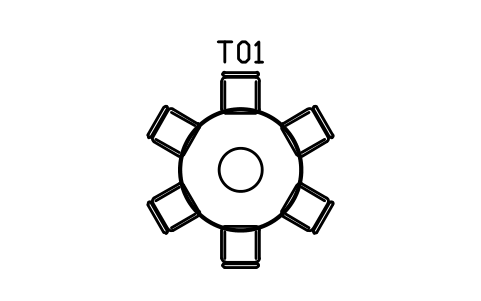

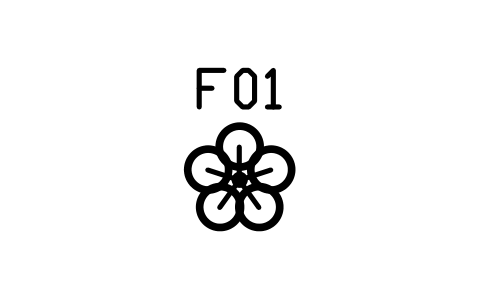

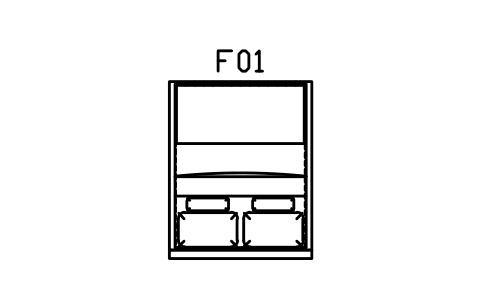

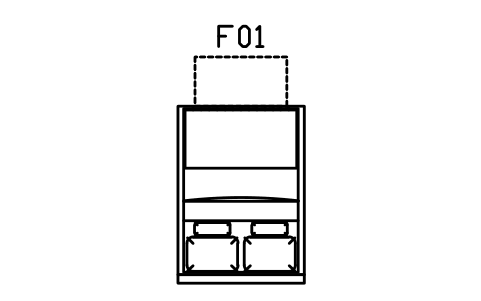

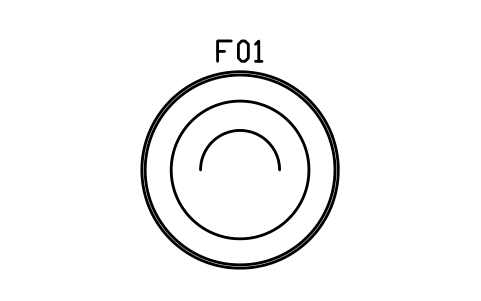

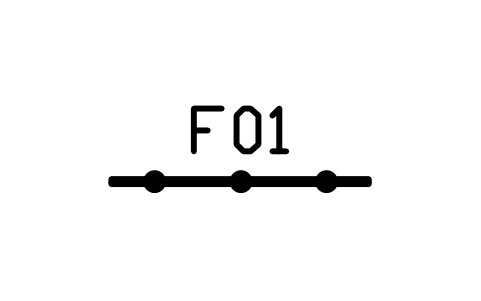

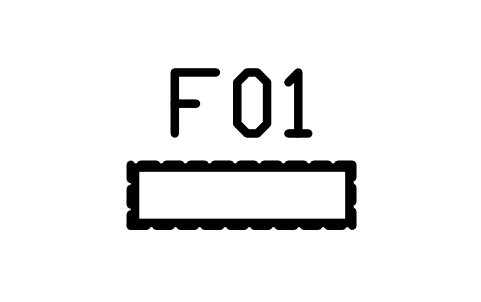

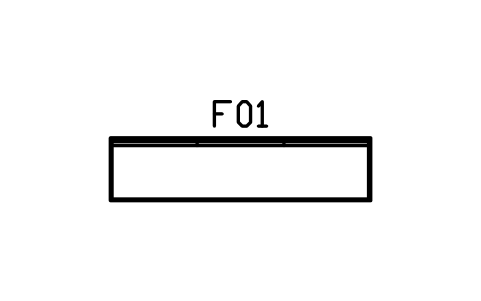

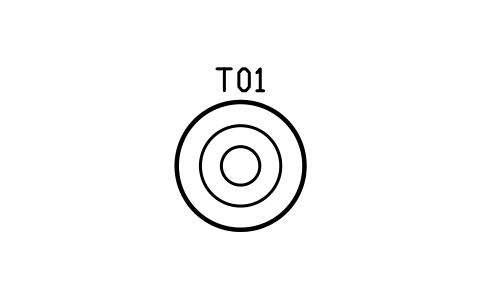

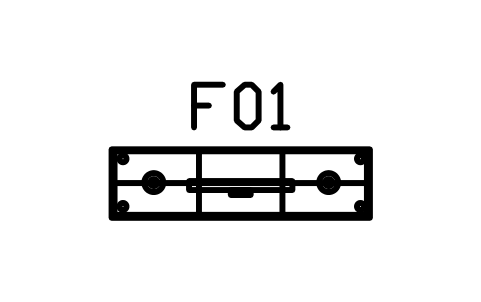

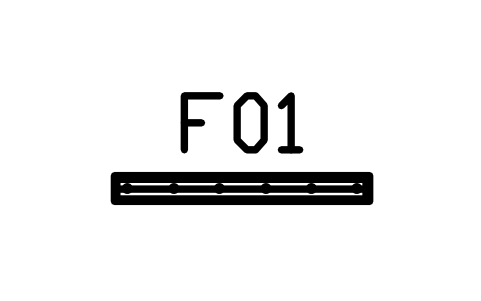

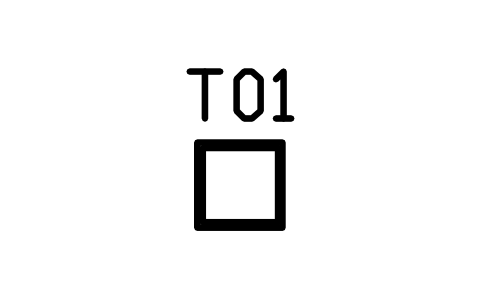

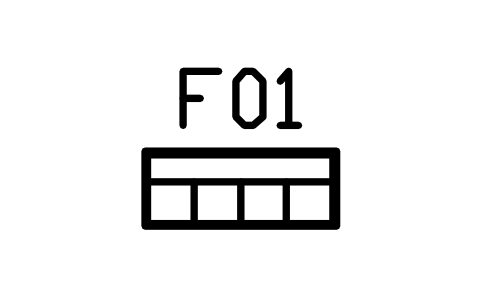

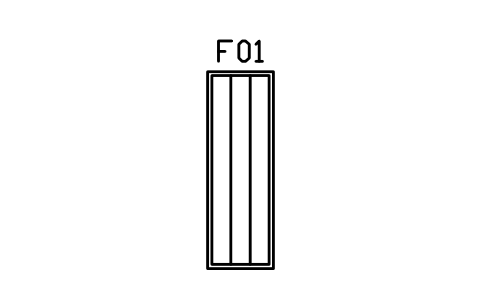

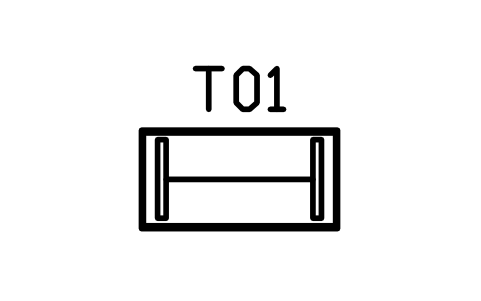

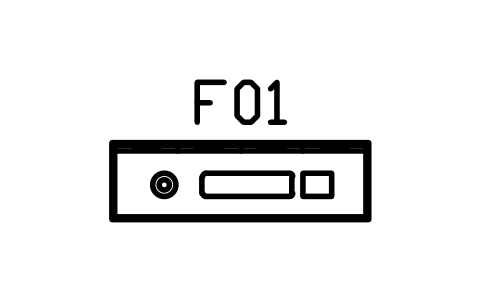

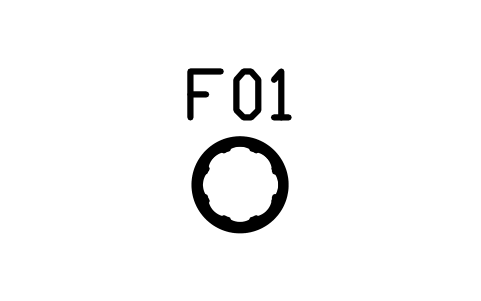

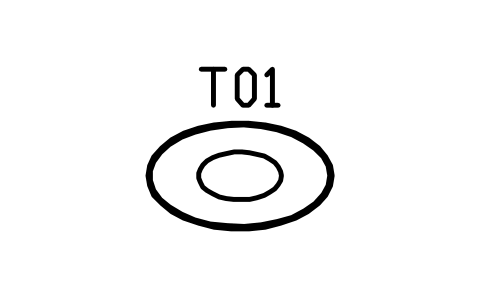

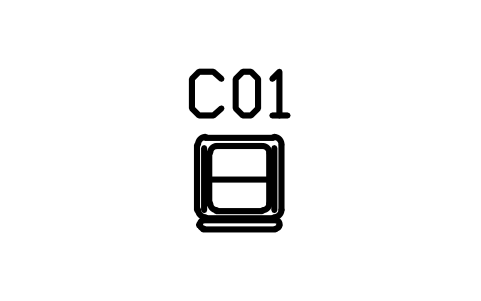

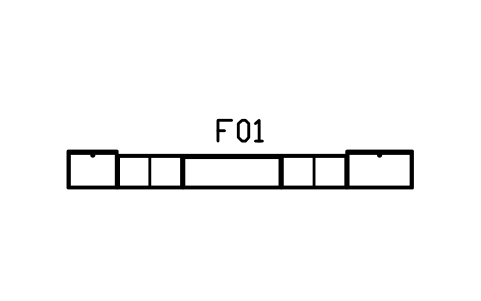

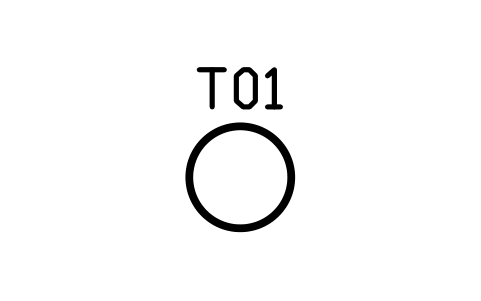

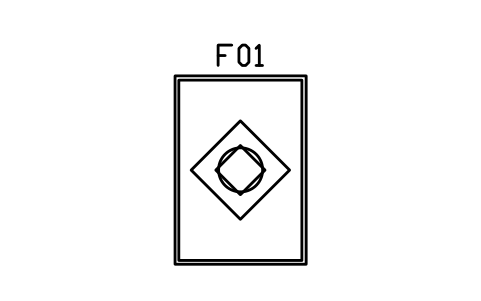

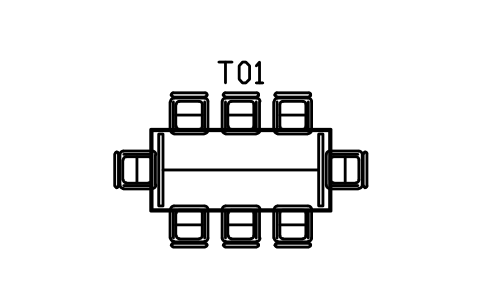

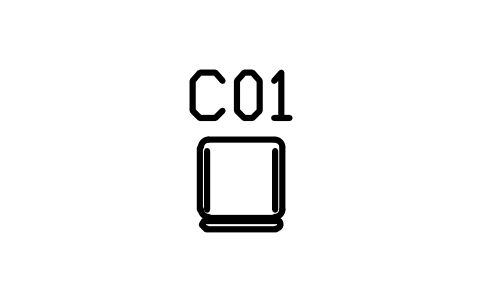

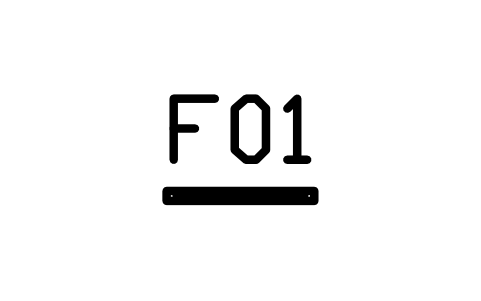

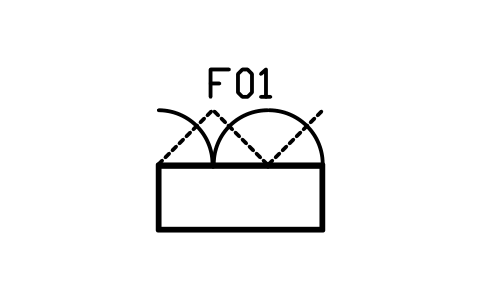

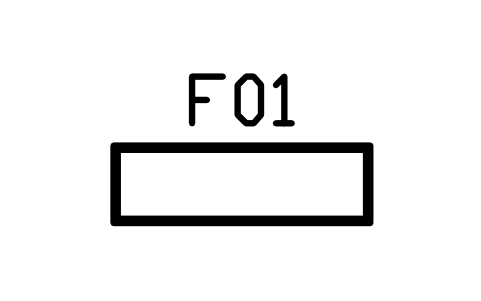

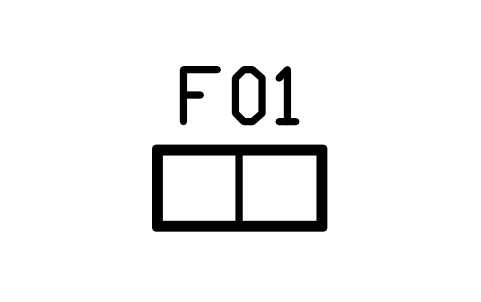

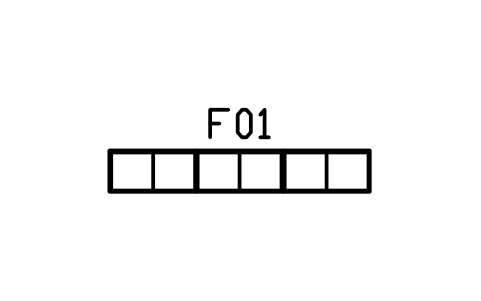

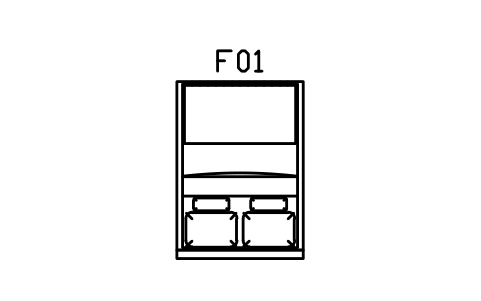

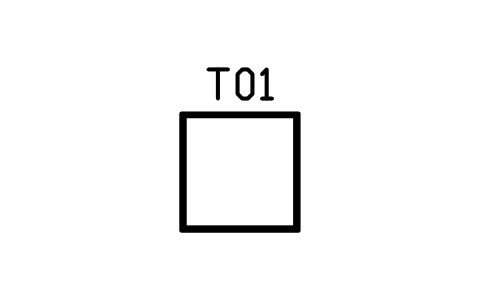

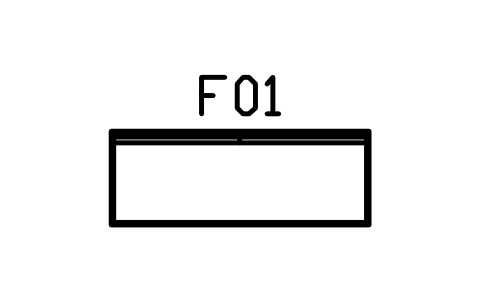

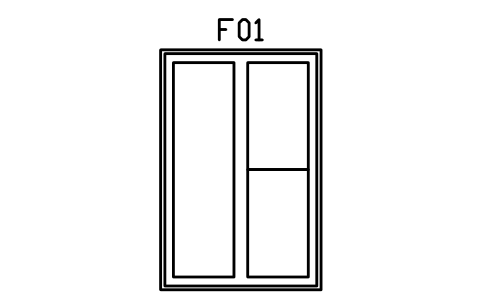

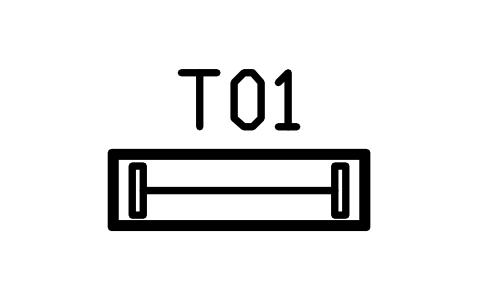

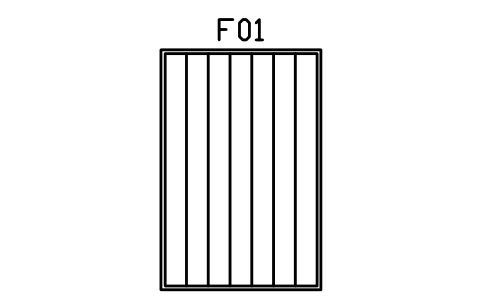

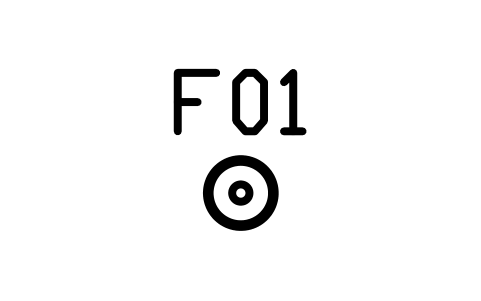

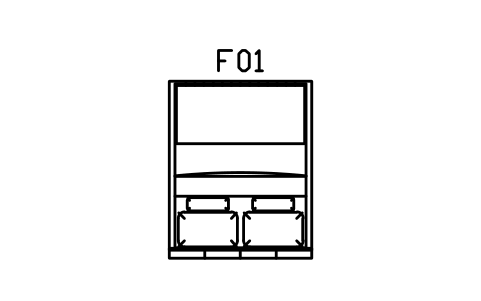

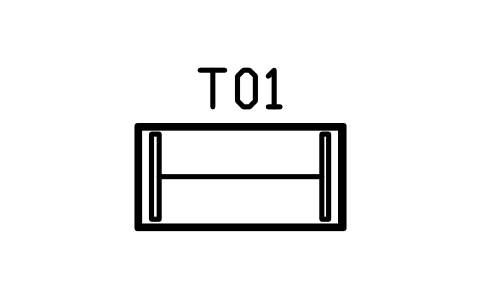

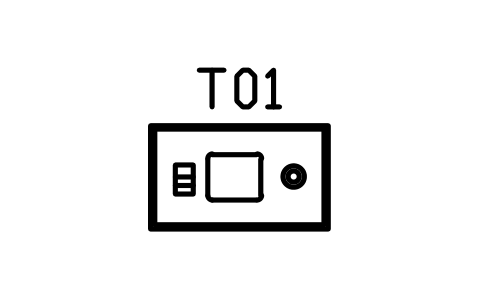

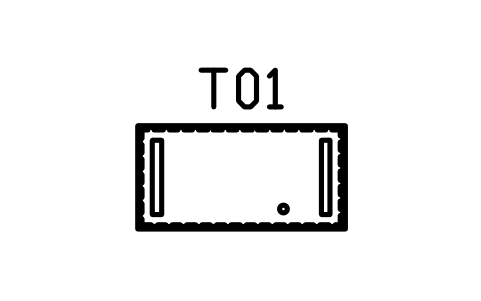

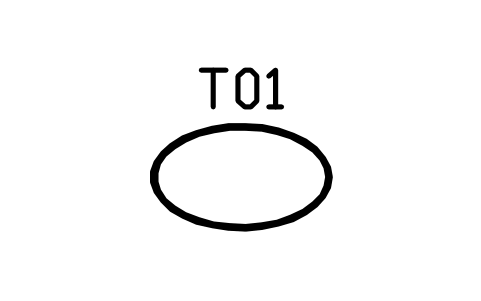

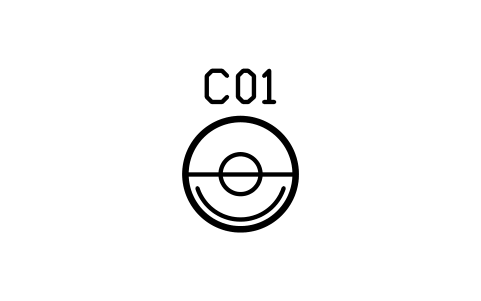

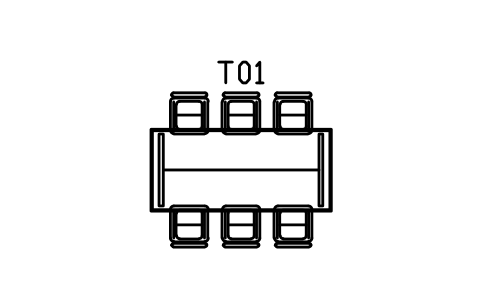

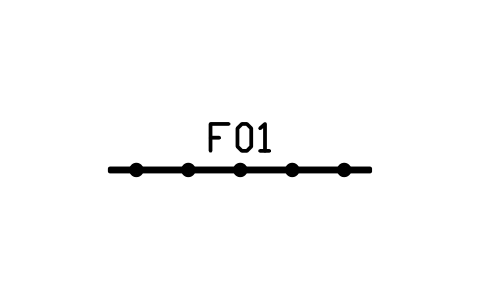

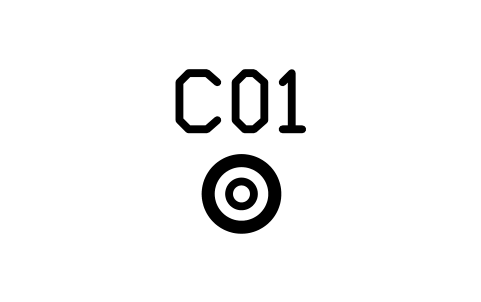

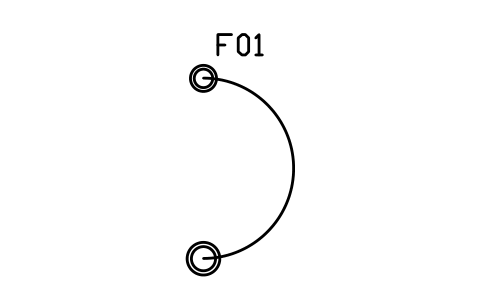

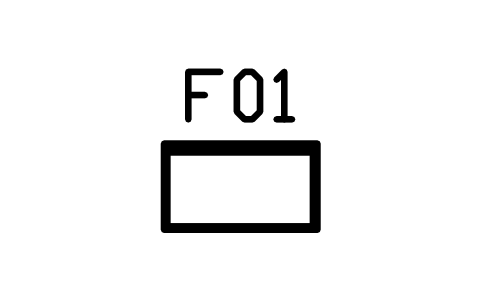

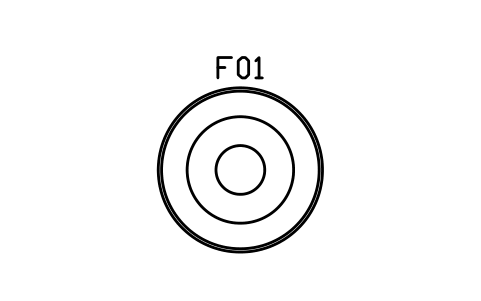

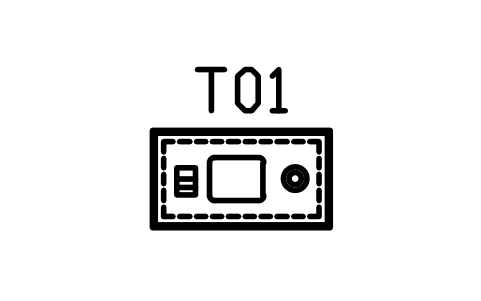

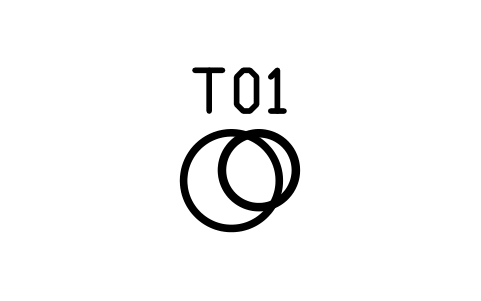

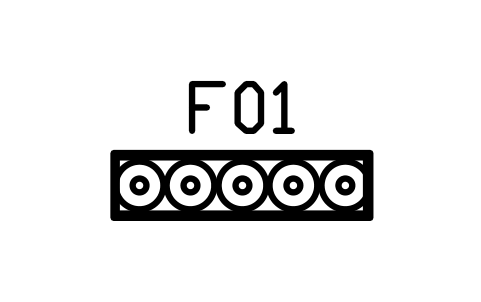

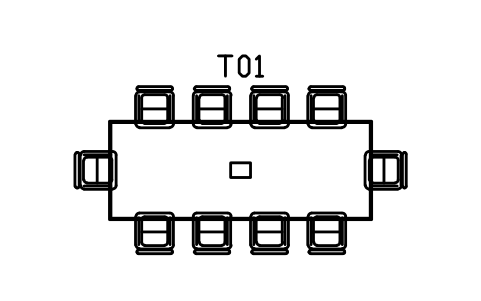

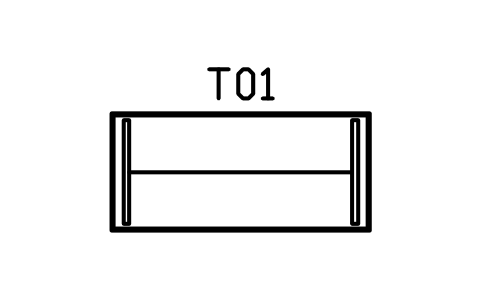

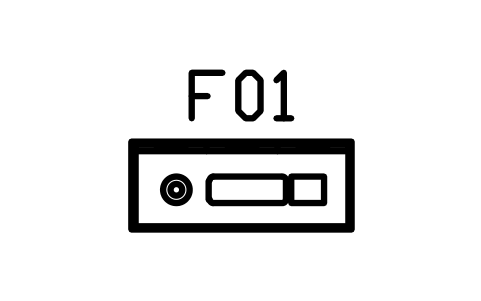

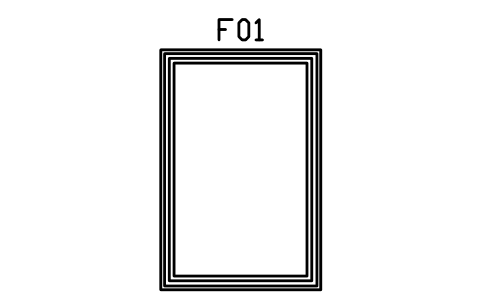

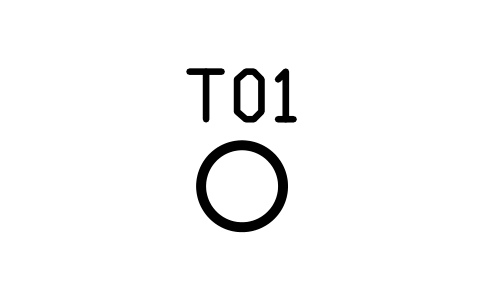

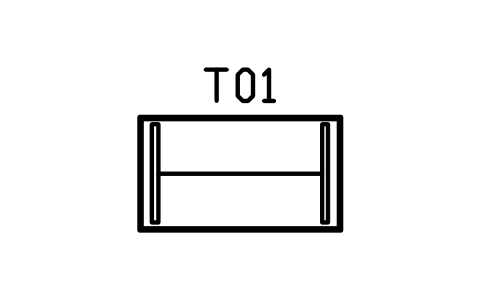

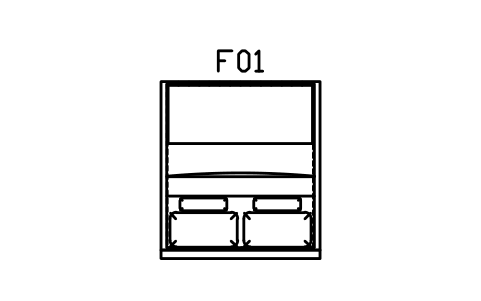

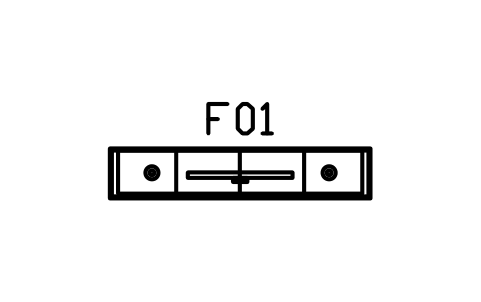

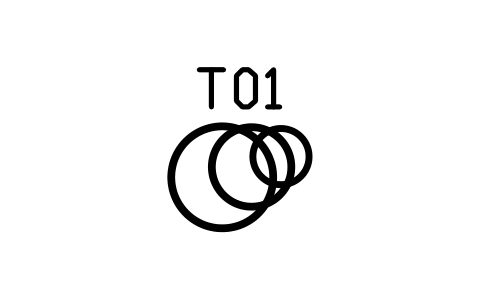

컨템포러리 모듈형 가구 평면 기호 227개를 밀리미터 실제 크기로 담았습니다. 슬래브 또는 슬림 팔걸이의 2~4인 직선 소파, 러브시트, 낱개 소파 모듈(팔걸이 없음, 왼쪽 팔걸이, 오른쪽 팔걸이, 양쪽 팔걸이, 코너, 셰이즈 엔드), 왼쪽 또는 오른쪽 셰이즈 롱이 있는 소파, 2800~3600의 좌우 L자 섹셔널, U자 섹셔널, 오토만, 수납 오토만, 푸프, 라운지 체어와 스위벨 체어, 슬레드 베이스 식탁 의자, 카운터 스툴과 바 스툴, 벤치, 트레이와 책 디테일이 있는 직사각형·정사각형·원형·타원형·유리 커피 테이블, 네스팅 테이블, 사이드 테이블과 콘솔(벽걸이형 포함), 연장형과 원형·타원형 상판을 포함한 1400~2600 식탁, 의자 4~10개의 식탁 세트, 베개·이불·스로를 그린 싱글부터 슈퍼킹까지의 플랫폼·플로팅·발치 서랍·패널 헤드보드·선반 헤드보드·일체형 침대 옆 테이블 침대, 침대 옆 테이블, 여닫이와 미닫이 옷장, 드레서와 서랍장, 스크린과 스피커가 있는 플로팅 TV 장, 낮은 미디어 장, 사이드보드, 타워·오픈 큐브·유리문이 있는 월 시스템, 큐브 선반, 책장, 플로팅 선반, 룸 디바이더, 신발장, 코트 레일과 현관 락커, 직선형·서랍 페디스털형·높이 조절형·벽걸이형·L자 책상, 벤치형 워크스테이션, 태스크 체어, 6~10인 회의 테이블, 아치형 플로어 램프, 원형·리니어·클러스터 펜던트, 트랙 조명, 테이블 램프, 벽 조명과 거울, 무지·스트라이프·블록·샤기·겹침·원형·타원·유기적 형태 러그, 플랜터, 화분 식물, 벽 장식 작품, 그리고 18개의 룸 세트입니다.

버전 1.0 · 2026년 10월 29일 업데이트 · 무엇이 바뀌었는지 확인해 보세요

ZIP 다운로드브라우저에서 미리 보기

AutoCAD 2017 이하 버전을 쓰시나요? 2010 형식 다운로드

저작권은 CADXChange에 있습니다. 심볼은 상업용을 포함해 본인의 도면과 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. 출처 표기와 링크는 공개할 때만 필요합니다. 라이브러리 자체를 재배포하거나 판매하지 마세요. ZIP에는 AutoCAD 2018 형식의 일반 DWG 파일과 README가 들어 있으며 별도 애드인은 필요 없습니다. 있는 그대로 제공되며 보증은 없습니다. 라이브러리 이용 약관(CXL-1.0)

관련 심볼 라이브러리

전체 심볼 227개

심볼 227개 중 227개

필요한 심볼이 없나요? 이름을 알려 주세요.

부품 목록을 위한 속성

모든 블록에는 눈에 보이는 태그가 있습니다(가구는 F01, 테이블은 T01, 의자는 C01, 침대는 B01, 룸 세트는 S01). 일람표에 쓰는 데이터는 보이지 않는 속성으로 들어 있습니다: DESCRIPTION, WIDTH_MM, DEPTH_MM, HEIGHT_MM, MATERIAL, FINISH, QTY, 그리고 MANUFACTURER와 MODEL.

너비, 깊이, 높이는 블록 이름에 적힌 치수로 미리 채워져 있어서 가구 일람표를 도면에서 바로 읽을 수 있습니다. BlockSync로 모든 도면의 블록을 Excel로 내보내 일람표나 수량표를 만들고, 확인한 뒤 도면에 다시 써 넣을 수 있습니다.

라이브러리 사용법

  1. 파일의 압축을 풀고 DWG를 엽니다. 필요한 심볼을 평면도에 복사하거나 디자인센터(ADCENTER)에서 블록을 끌어다 놓습니다.

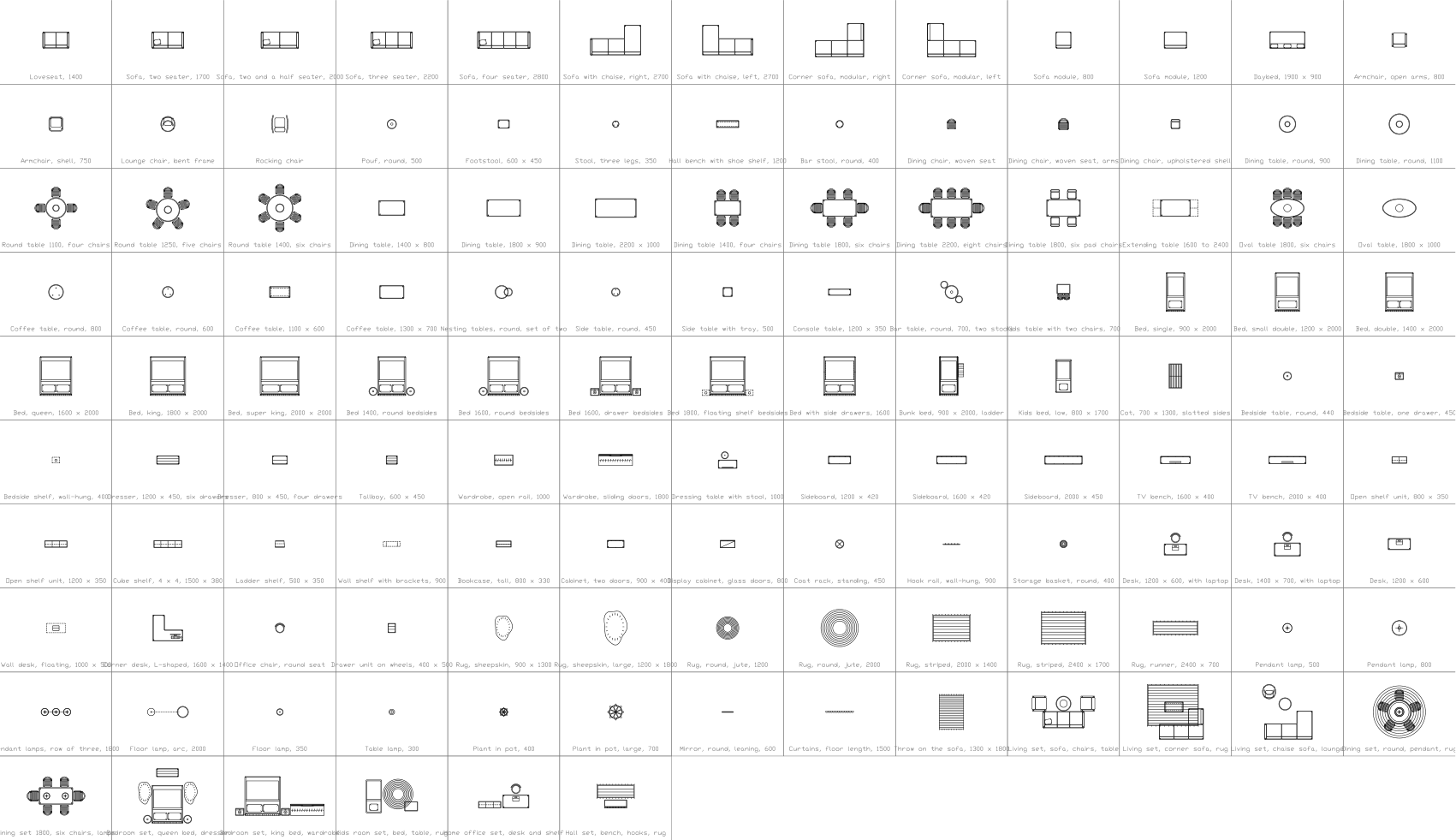

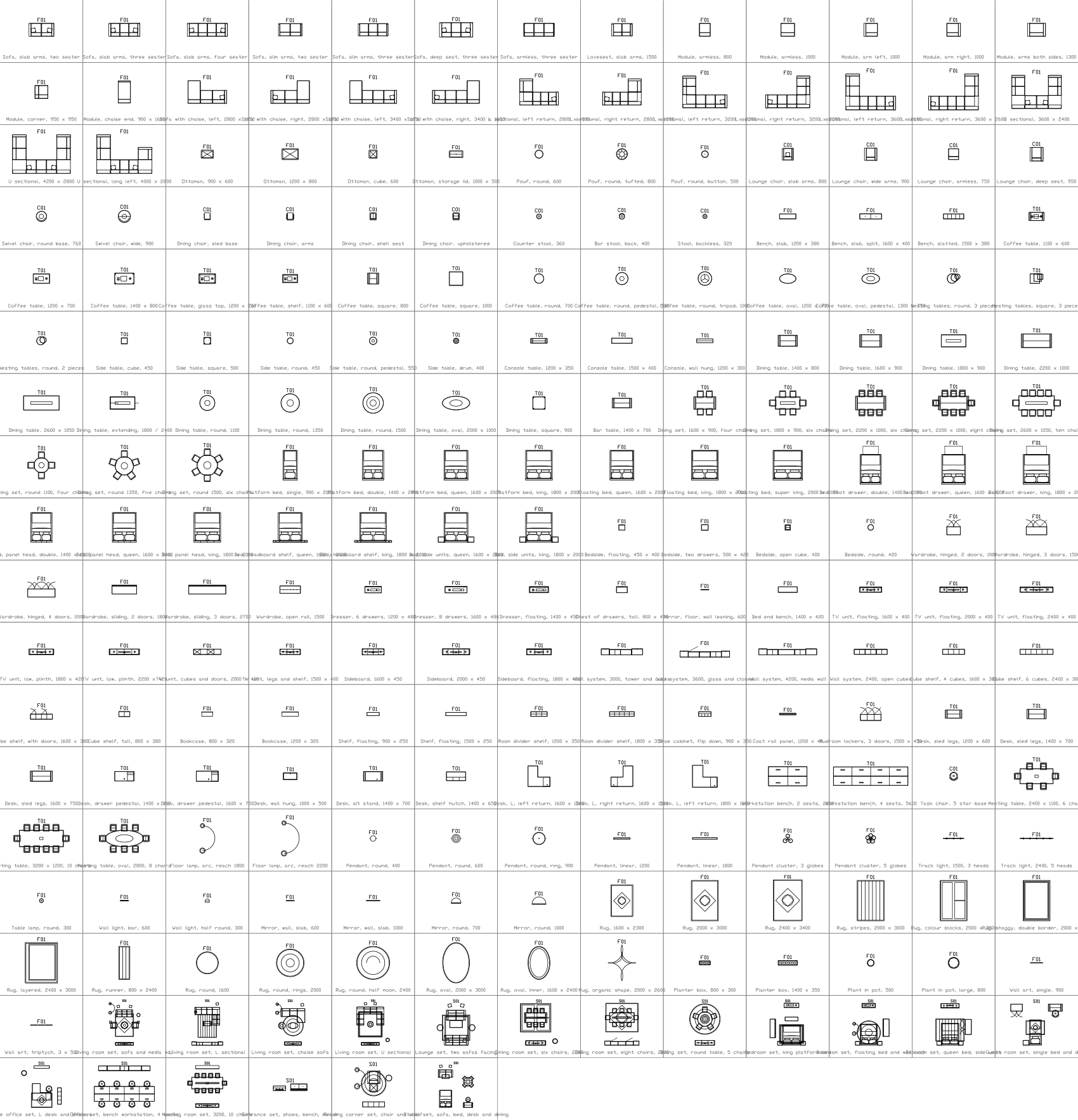

  2. 모델 공간에 축척 1로 삽입하세요. 블록은 실제 크기(밀리미터)로 그려져 있습니다. 파일 안의 카탈로그는 1:100으로 보여 줍니다.
  3. 가구는 뒷면 중앙을 삽입점으로 합니다. 소파, 수납장, 침대는 뒷면(침대는 머리 쪽)을 벽에 붙이고 앞면이 방 안쪽을 향합니다. 원형 테이블, 스툴, 러그는 중심에서 삽입합니다. 룸 세트는 주된 가구의 뒷면 중앙이 삽입점입니다. 방향을 바꾸려면 ROTATE, 좌우를 뒤집으려면 MIRROR를 쓰세요.

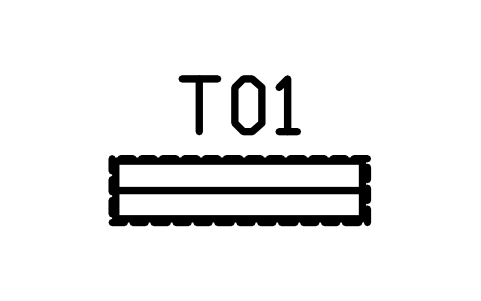

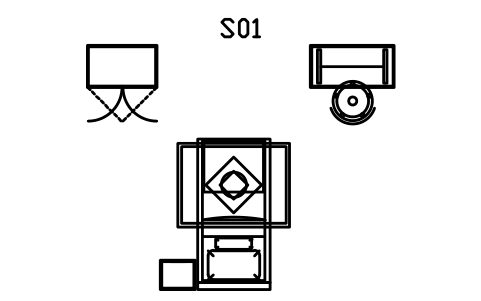

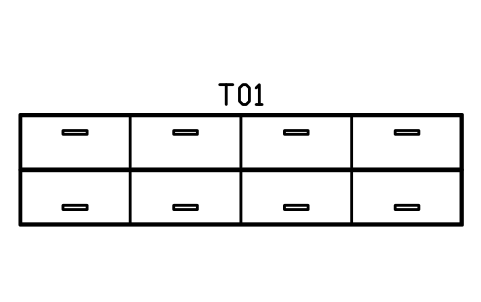

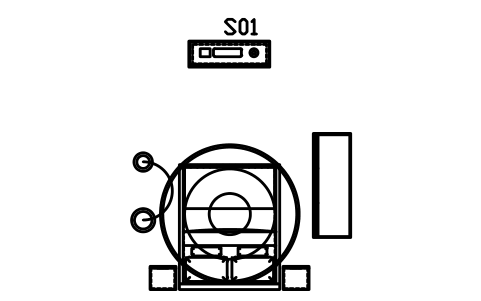

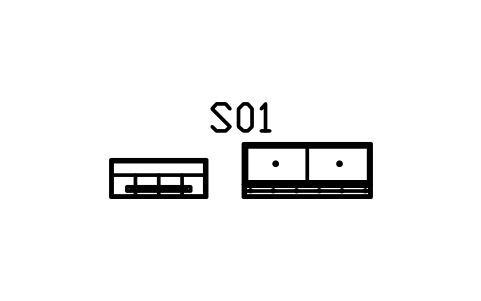

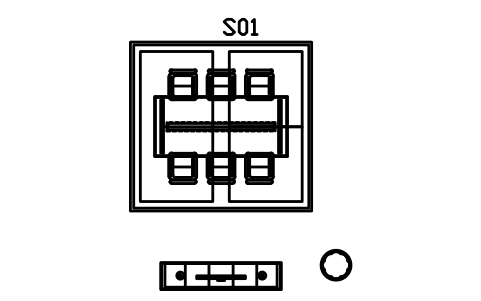

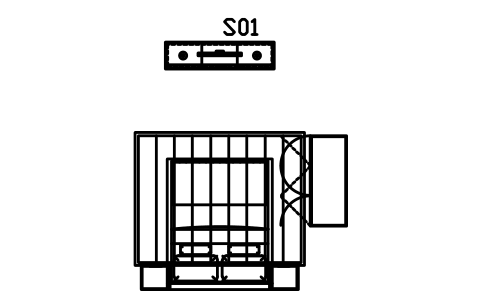

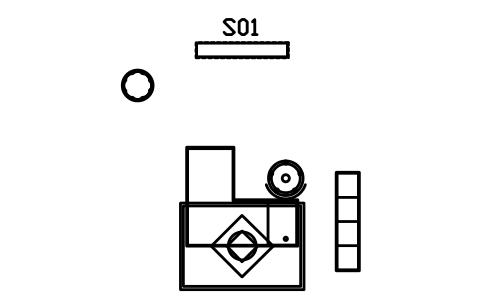

  4. 모든 가구 그룹이 룸 세트로도 들어 있습니다. 거실의 섹셔널·러그·커피 테이블·미디어 월, 의자와 리니어 펜던트가 있는 식당, 플랫폼 또는 플로팅 침대와 침대 옆 테이블·드레서·옷장이 있는 침실, 게스트룸, 홈 오피스, 벤치형 워크스테이션, 회의실, 현관, 독서 코너, 스튜디오가 각각 블록 하나입니다. 빠르게 배치할 때는 세트를 삽입하고, 하나씩 옮기고 싶을 때는 분해하세요. 같은 가구가 낱개로도 들어 있습니다. 소파 모듈은 팔걸이 없는 것, 코너, 셰이즈 엔드를 조합해 직접 섹셔널을 만들 수 있게 그렸고, 벽걸이 가구는 아래 틈을 점선으로 표시했습니다.

이 스타일에 대해

가구 평면 기호에는 정해진 표준이 없습니다. 모듈형 분위기는 흔히 보이는 특징으로 그렸습니다. 슬래브 팔걸이, 모듈 사이의 이음새, 슬레드 다리와 블레이드 다리, 낮은 플랫폼 프레임, 벽에 매단 플로팅 유닛, 큐브 격자, 깔끔한 직사각형 상판 등입니다.

이 심볼은 이 스타일에서 흔히 쓰는 디자인 관행에 따라 직접 그린 것이며, 어떤 규격에 대해서도 인증을 받지 않았습니다. 프로젝트 기준과 비교해 보고 다르면 블록을 수정하세요.

버전별 변경 내용

버전 1.0 · 2026년 10월 29일

새 기호 (227)

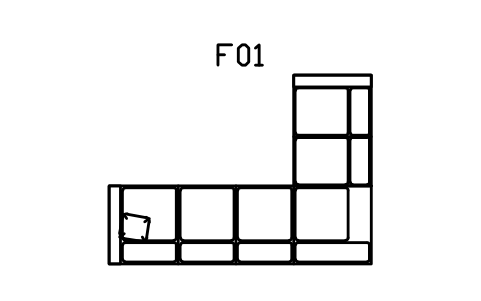

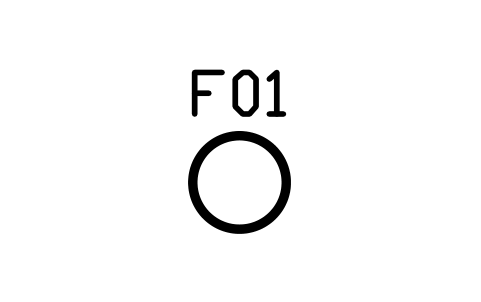

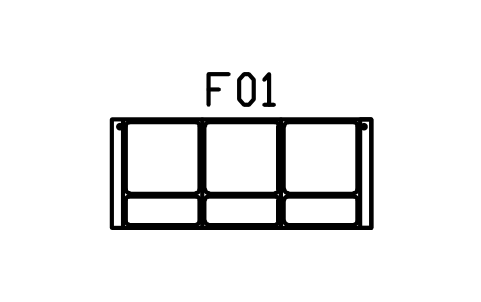

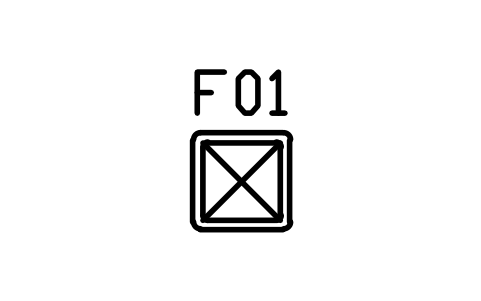

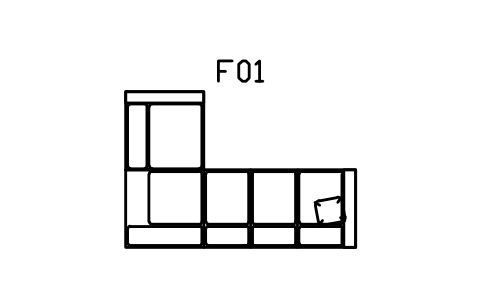

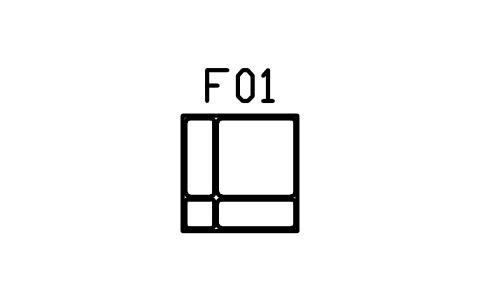

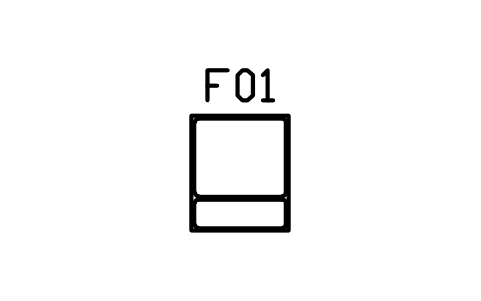

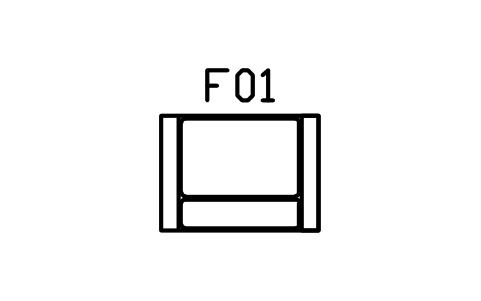

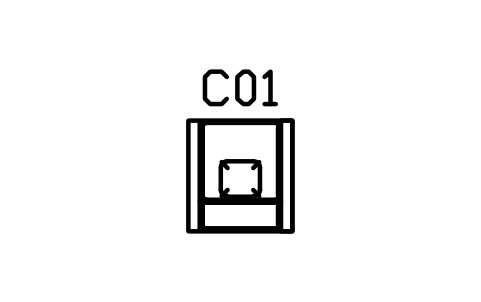

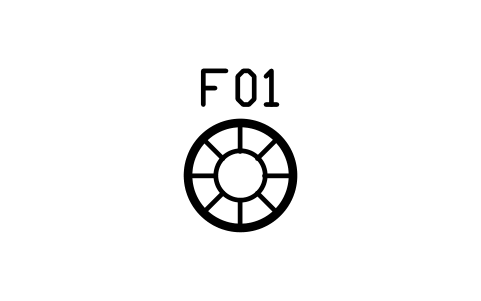

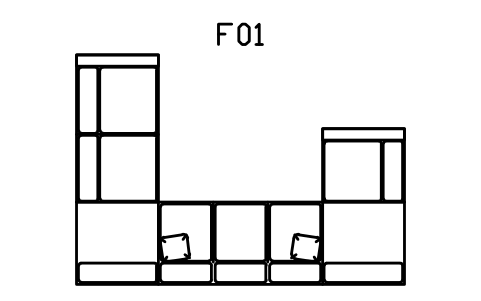

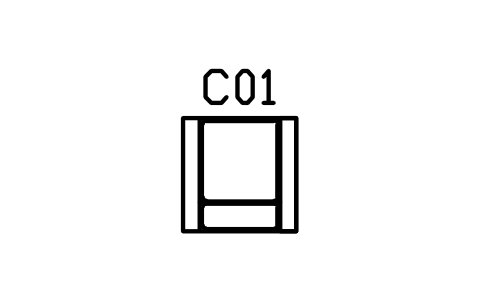

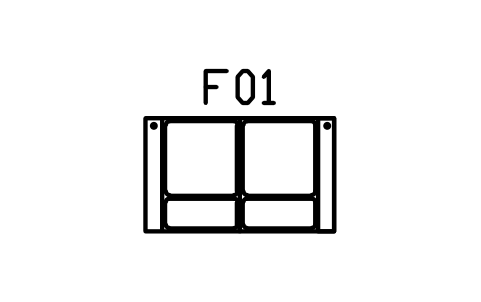

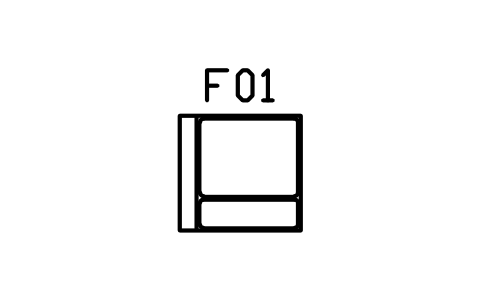

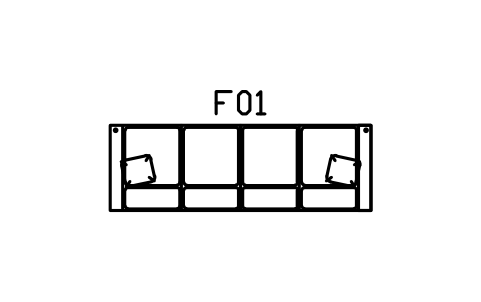

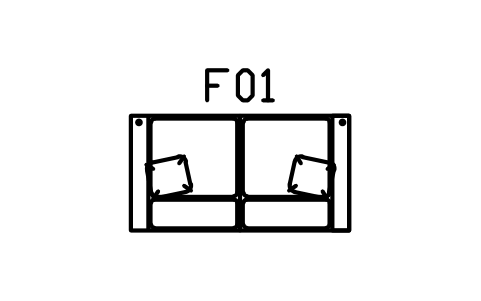

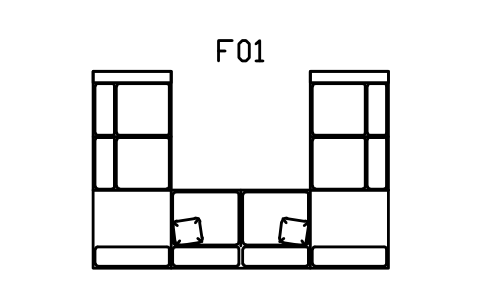

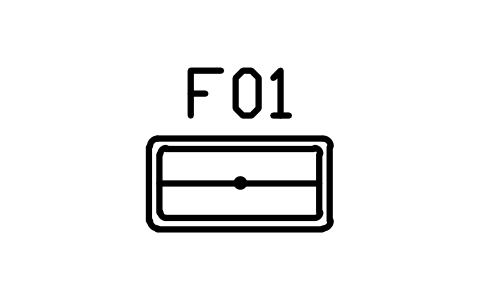

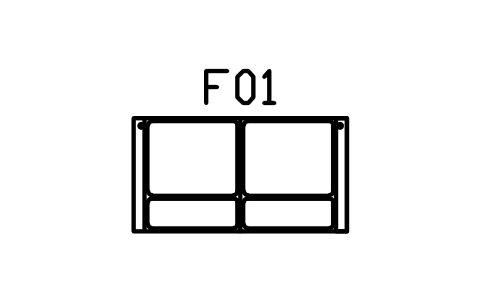

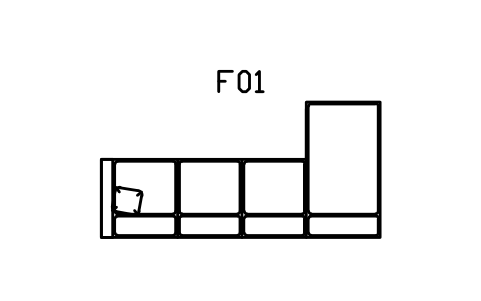

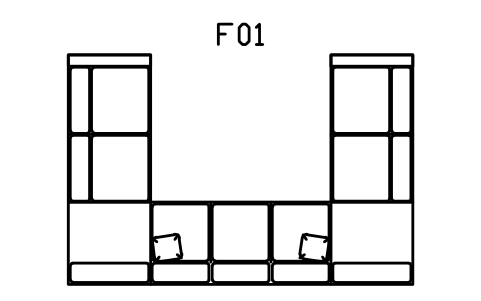

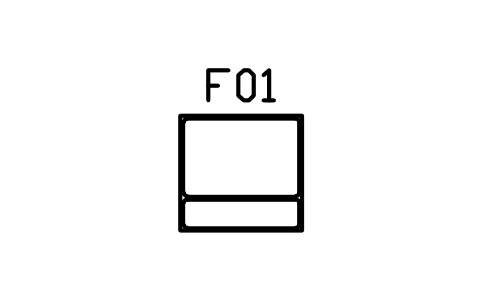

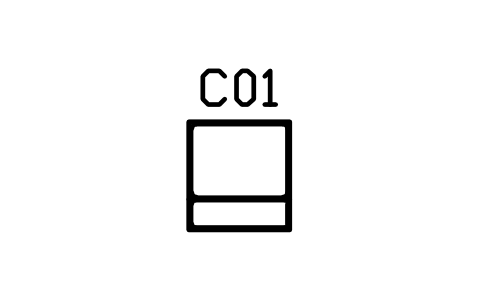

소파, 슬래브 팔걸이, 2인용 · 소파, 슬래브 팔걸이, 3인용 · 소파, 슬래브 팔걸이, 4인용 · 소파, 슬림 팔걸이, 2인용 · 소파, 슬림 팔걸이, 3인용 · 소파, 깊은 좌석, 3인용 · 소파, 팔걸이 없음, 3인용 · 러브시트, 슬래브 팔걸이, 1500 · 모듈, 팔걸이 없음, 800 · 모듈, 팔걸이 없음, 1000 · 모듈, 왼쪽 팔걸이, 1000 · 모듈, 오른쪽 팔걸이, 1000 · 모듈, 양쪽 팔걸이, 1300 · 모듈, 코너, 950 x 950 · 모듈, 셰이즈 엔드, 900 x 1600 · 셰이즈 롱 소파, 왼쪽, 2800 x 1650 · 셰이즈 롱 소파, 오른쪽, 2800 x 1650 · 셰이즈 롱 소파, 왼쪽, 3400 x 1650 · 셰이즈 롱 소파, 오른쪽, 3400 x 1650 · L자형 섹셔널, 왼쪽 리턴, 2800 x 1900 · L자형 섹셔널, 오른쪽 리턴, 2800 x 1900 · L자형 섹셔널, 왼쪽 리턴, 3200 x 2300 · L자형 섹셔널, 오른쪽 리턴, 3200 x 2300 · L자형 섹셔널, 왼쪽 리턴, 3600 x 2600 · L자형 섹셔널, 오른쪽 리턴, 3600 x 2600 · U자형 섹셔널, 3600 x 2400 · U자형 섹셔널, 4200 x 2800 · U자형 섹셔널, 왼쪽 긴 리턴, 4000 x 2800 · 오토만, 900 x 600 · 오토만, 1200 x 800 · 오토만, 큐브, 600 · 오토만, 수납 뚜껑, 1000 x 500 · 푸프, 원형, 600 · 푸프, 원형, 터프티드, 800 · 푸프, 원형, 버튼 터프팅, 500 · 라운지 체어, 슬래브 팔걸이, 800 · 라운지 체어, 넓은 팔걸이, 900 · 라운지 체어, 팔걸이 없음, 750 · 라운지 체어, 깊은 좌석, 950 · 스위벨 체어, 원형 받침, 760 · 외 187개

자주 묻는 질문

표준에 맞는 기호인가요?
아니요. 가구 평면 기호에는 구속력 있는 표준이 없고, 모듈형은 설계 방식이지 규칙이 아닙니다. 블록은 흔한 특징에 맞춰 그렸으며 프로젝트에 맞게 수정할 수 있습니다.
룸 세트는 무엇인가요?

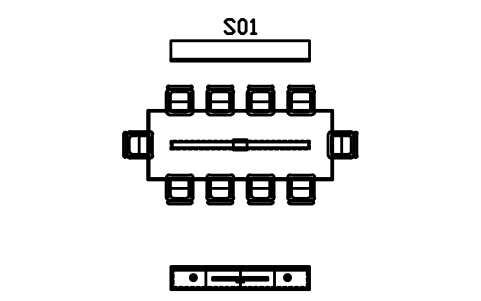

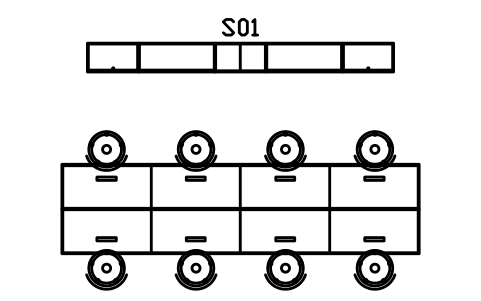

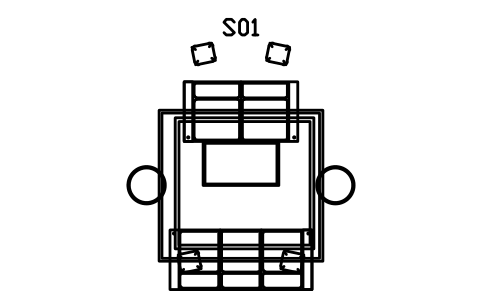

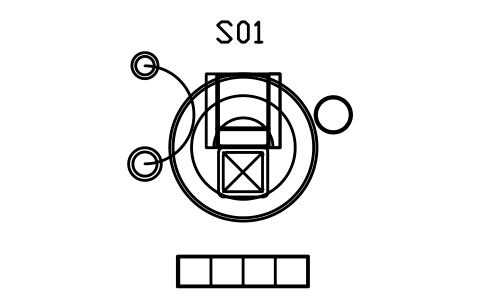

가구 묶음을 블록 하나로 만든 것입니다. 예를 들어 섹셔널·러그·미디어 월이 있는 거실, 마주 보는 소파 2개가 있는 라운지, 4~10인 식당, 플랫폼·플로팅·일체형 침대 옆 테이블 침대가 있는 침실, 게스트룸, 홈 오피스, 벤치형 워크스테이션, 회의실, 현관, 독서 코너, 스튜디오 등입니다. 하나씩 다루려면 세트를 분해하세요.
상업 프로젝트에 써도 되나요?
네. 상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. 있는 그대로 제공되며 보증은 없습니다. 라이브러리 자체를 재배포하거나 판매하지 마세요. 자세한 내용은 라이브러리 이용 약관을 참고하세요.
건축 가구 라이브러리와 함께 쓸 수 있나요?
네. 단위, 속성, 삽입 규칙이 같아서 한 평면도에서 함께 쓸 수 있습니다. 이 라이브러리는 모듈형 가구를 더하고, 일반적인 가구와 문, 창, 욕실·주방 설비는 건축 라이브러리에, 미드센추리 모던 가구는 미드센추리 라이브러리에 있습니다.
심볼을 바꾸거나 속성을 추가할 수 있나요?
네. DWG를 열고 BEDIT로 블록을 편집해 수정하거나 속성을 추가한 뒤 저장합니다. 이미 그 블록이 들어 있는 도면을 갱신하려면 ATTSYNC를 실행하거나 블록을 바꿉니다. 먼저 백업하세요. ATTSYNC를 부주의하게 쓰면 속성 값이 사라질 수 있습니다.
바닥 타일, 벽지, 재료 패턴은 해치인가요?
아니요. 가는 선으로 그린 블록입니다. 삽입한 뒤 보여 줄 면적에 맞게 크기를 조절하고, 더 넓게 채우려면 배열 복사(ARRAY)를 하거나 마감표 옆에 범례로 두세요. 넓은 영역을 채울 때는 CAD의 기본 해치 패턴이 더 알맞습니다.
이 라이브러리와 분야별 라이브러리(가구, 문·창, 욕실·주방, 계단·벽·지붕) 중 무엇을 받아야 하나요?
이 라이브러리는 모든 내용을 파일 하나에 담았습니다. 한 분야만 쓴다면 분야별 라이브러리에 같은 블록이 들어 있고 파일도 더 작습니다. 가구 라이브러리에는 가구 정면도도 추가로 들어 있습니다.
AutoCAD에서 쓸 수 있는 완성된 심볼 세트는 어디서 구하나요?
AutoCAD에는 샘플 블록이 조금만 들어 있어서, 갖춰진 심볼 세트는 라이브러리에서 받아야 합니다. 이 페이지의 ZIP을 내려받아 DWG를 열면 모든 심볼이 블록으로 들어 있습니다. INSERT 명령(블록 팔레트의 라이브러리 탭에서 이 DWG 선택)으로 삽입하거나 디자인센터(ADCENTER)에서 끌어다 놓으세요. 심볼 하나만 따로 내려받을 수도 있습니다.

심볼을 집계해 부품 목록 만들기

정격과 부품 번호가 속성이므로, 프로젝트 전체의 심볼을 도면을 열지 않고 집계하고 목록으로 만들 수 있습니다. 블록을 Excel로 내보내 피벗 테이블로 합산하고, 수정 사항을 한 번의 실행으로 다시 기록합니다. 미리보기와 백업이 있습니다.
