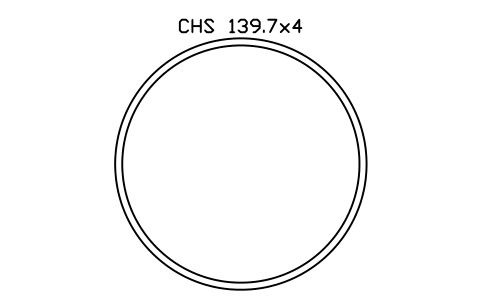

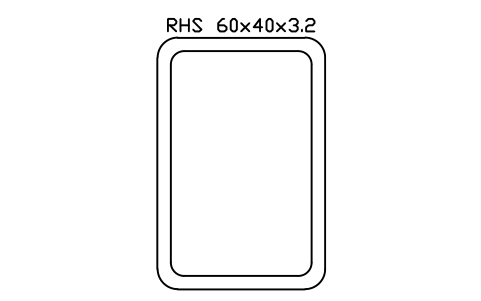

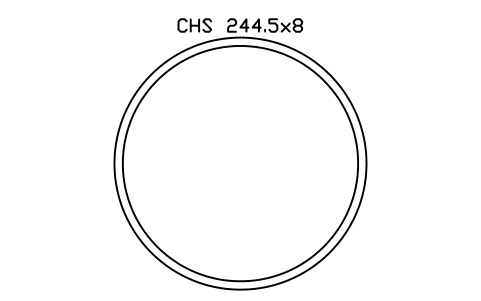

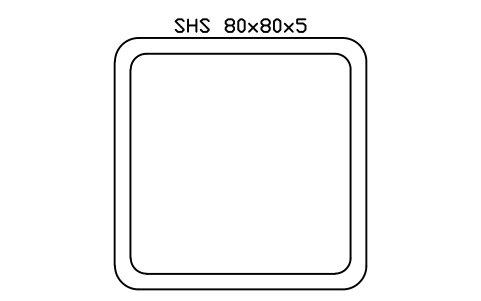

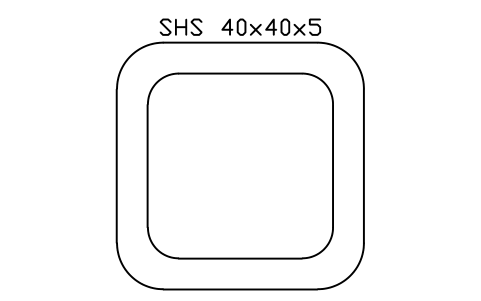

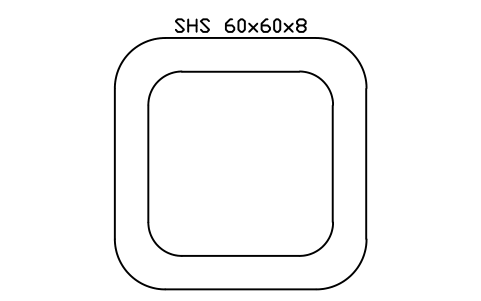

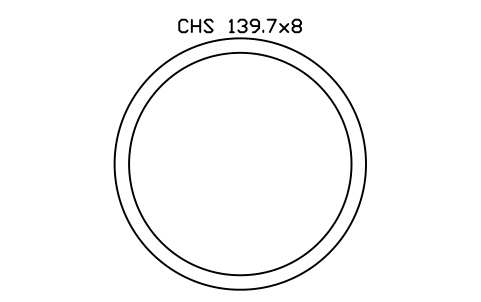

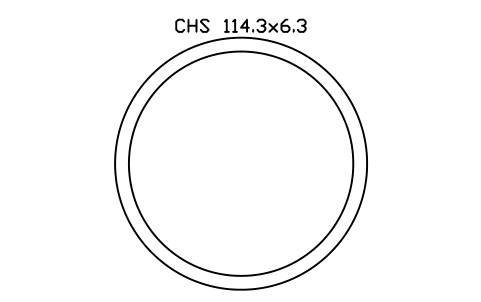

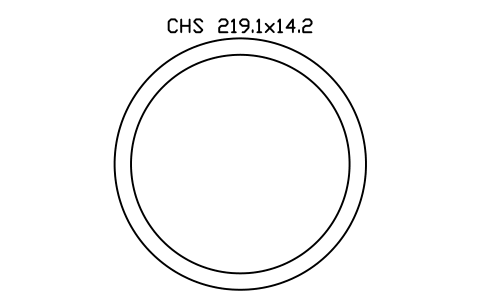

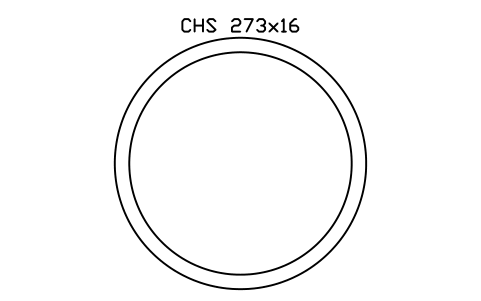

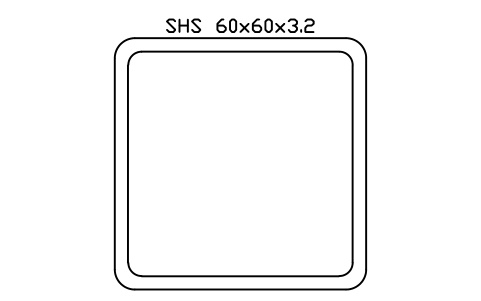

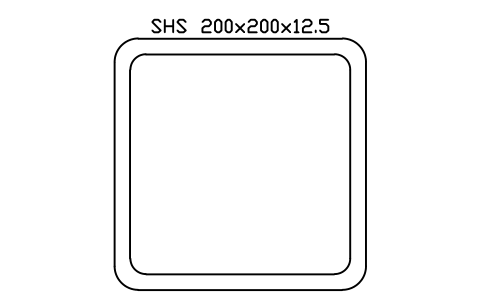

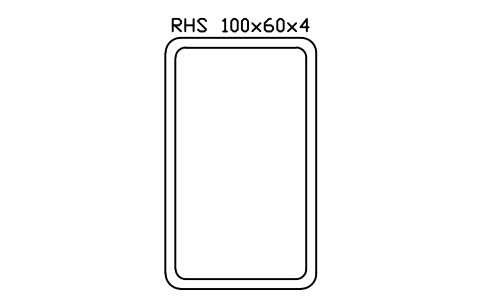

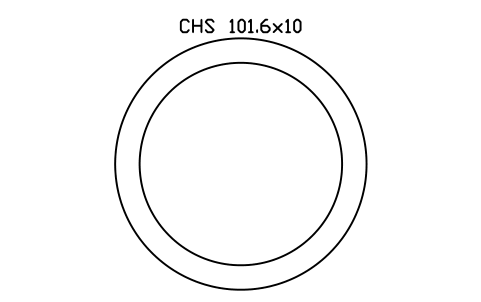

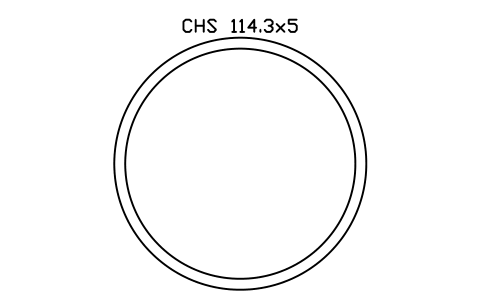

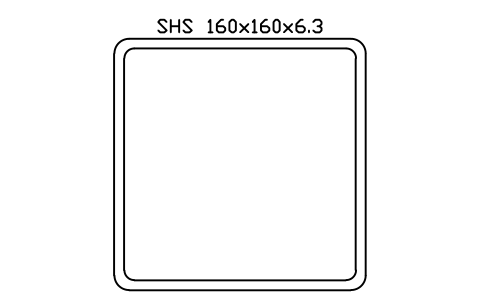

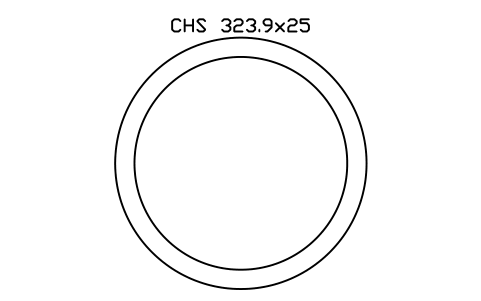

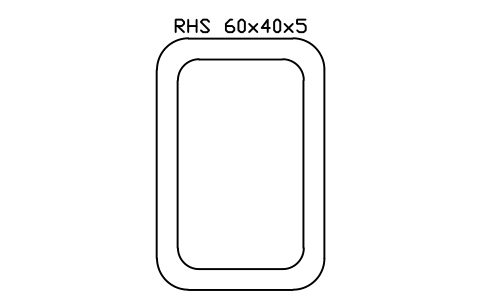

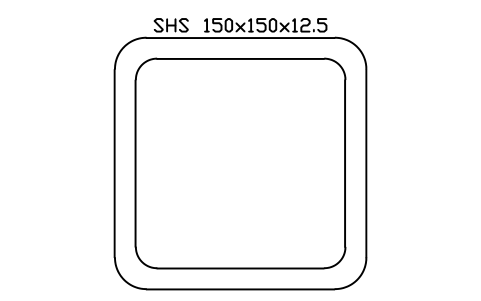

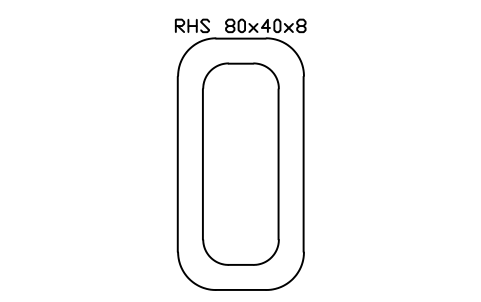

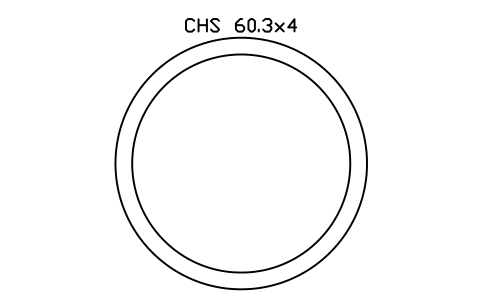

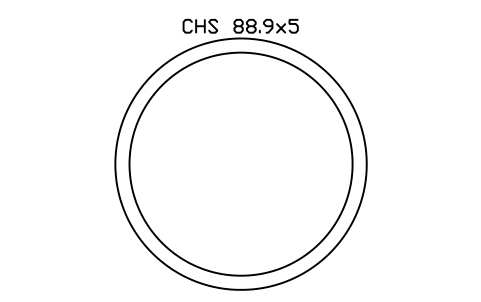

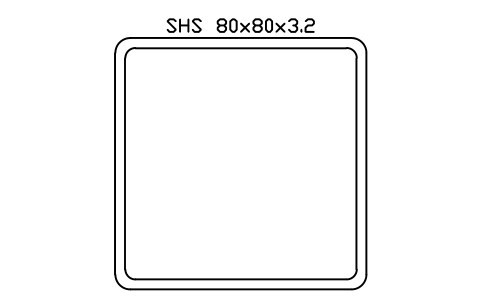

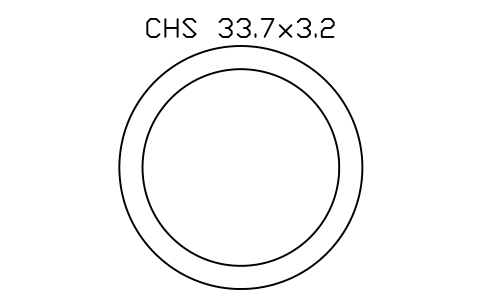

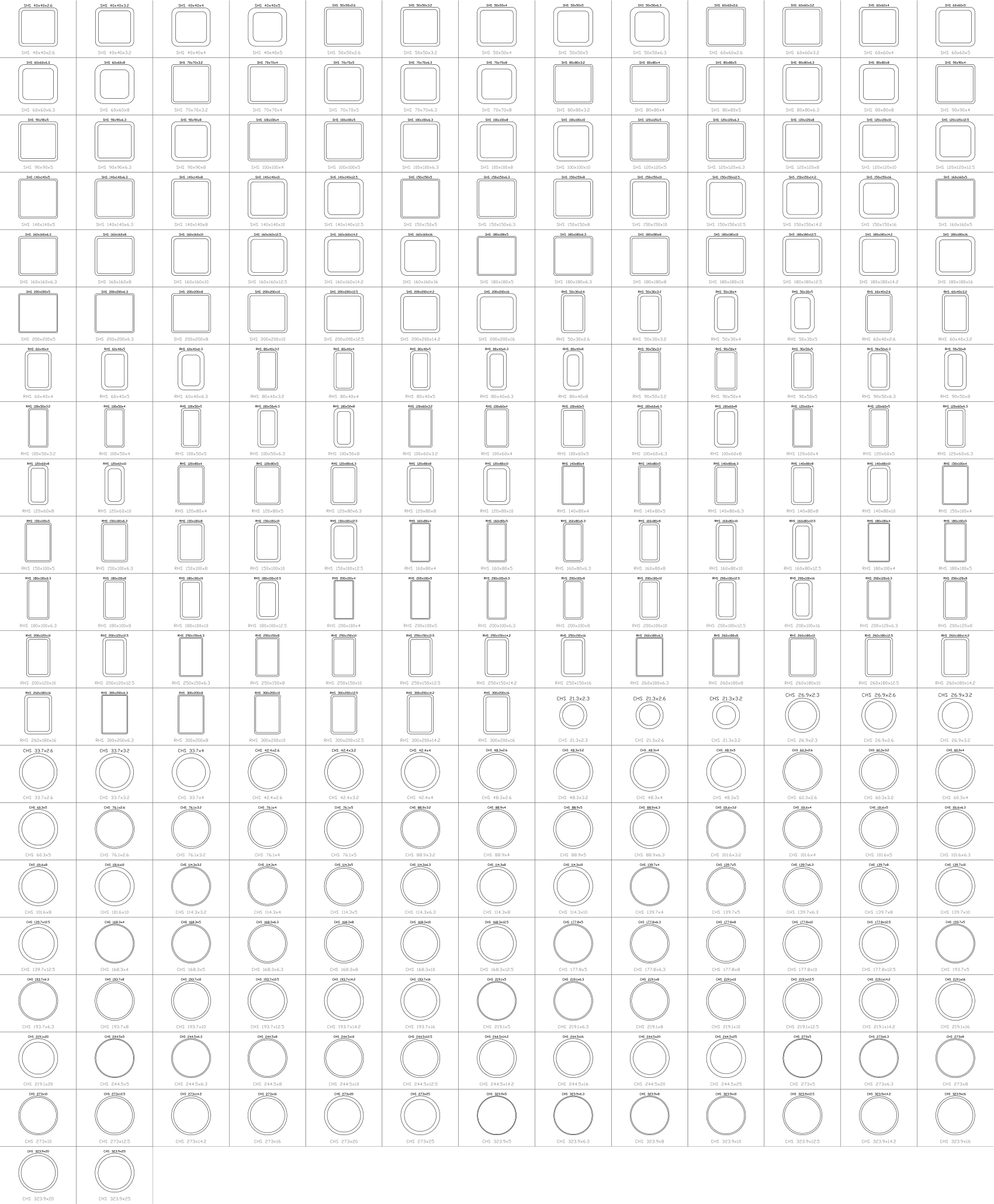

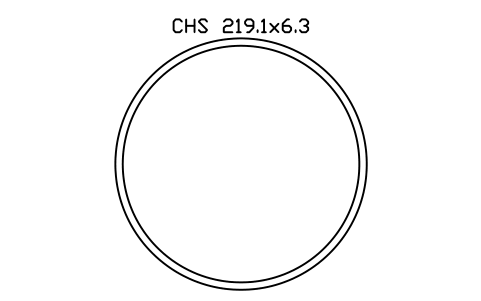

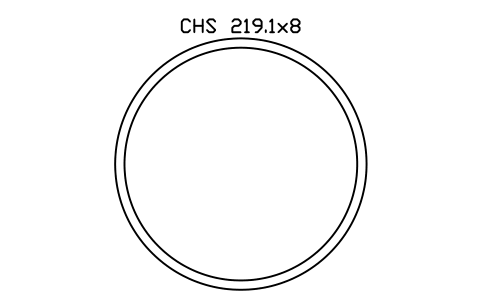

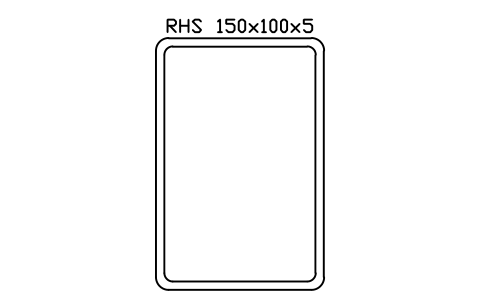

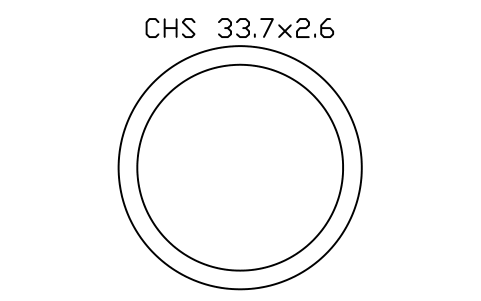

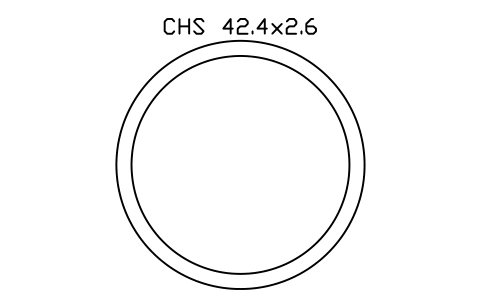

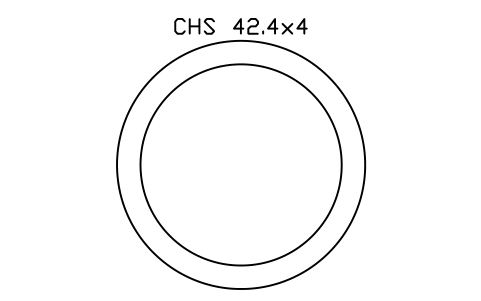

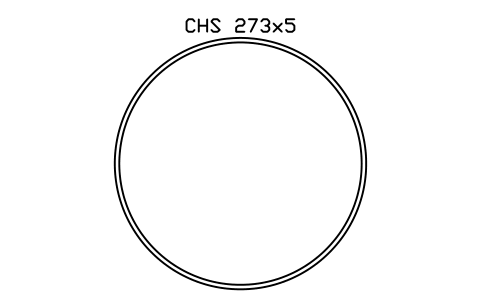

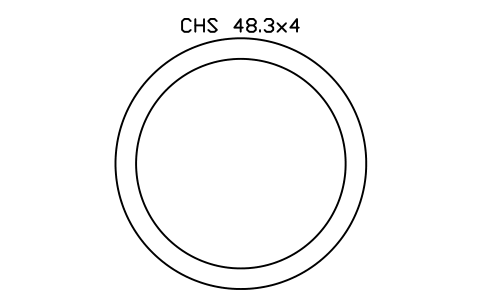

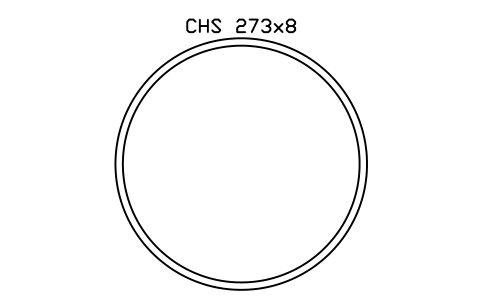

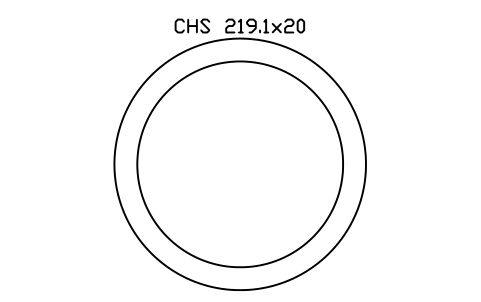

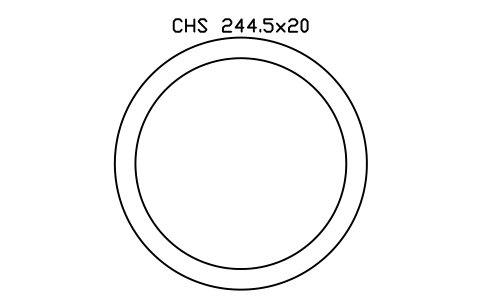

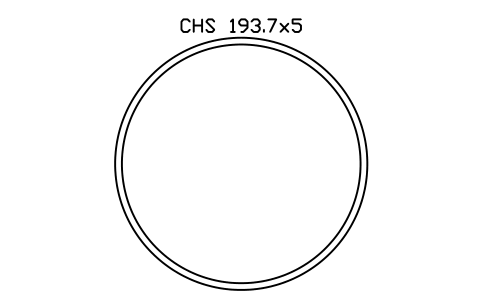

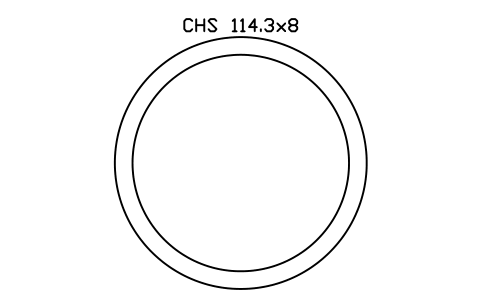

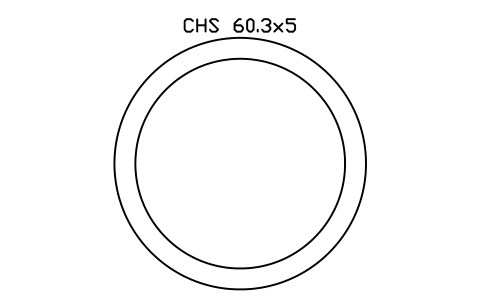

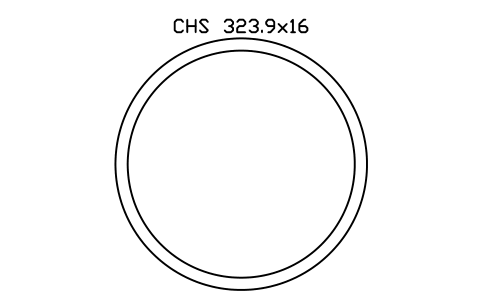

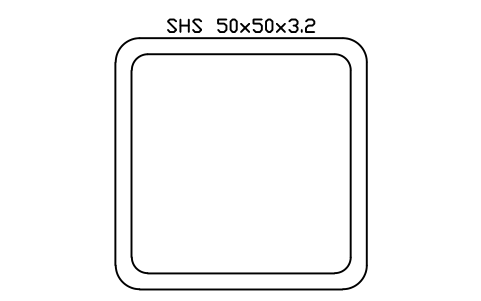

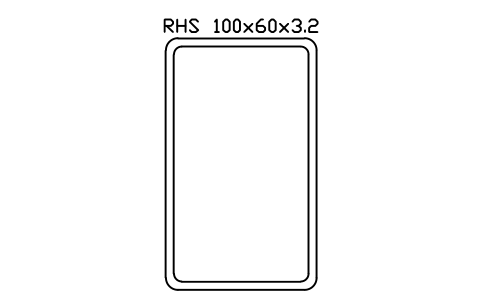

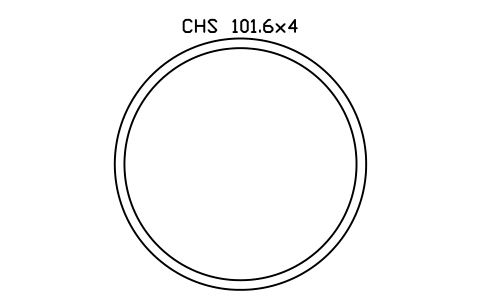

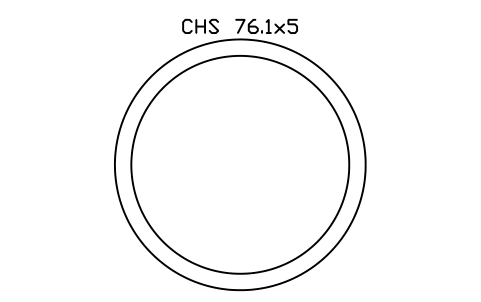

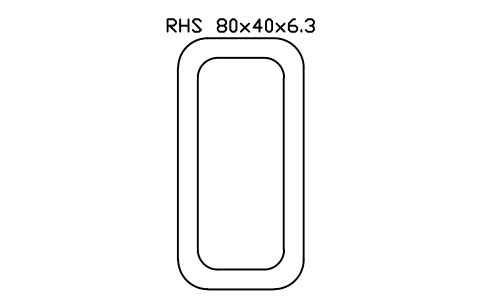

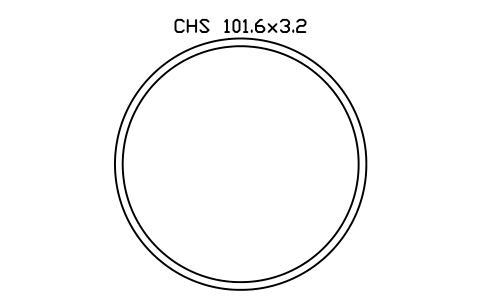

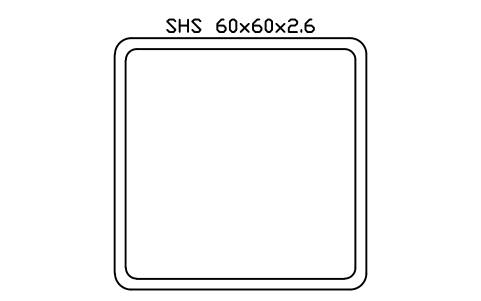

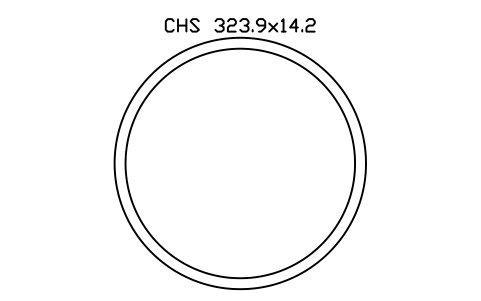

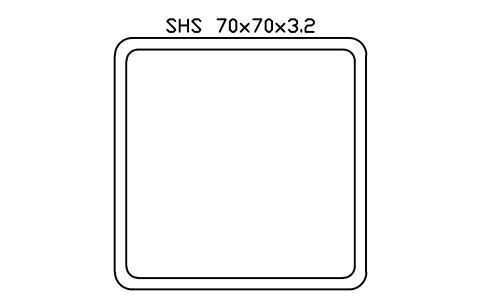

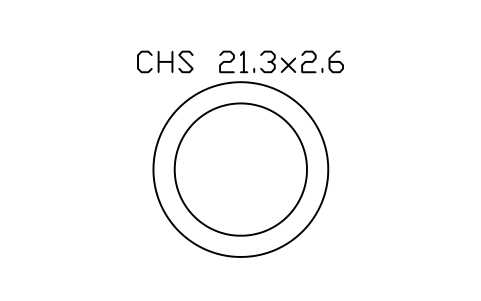

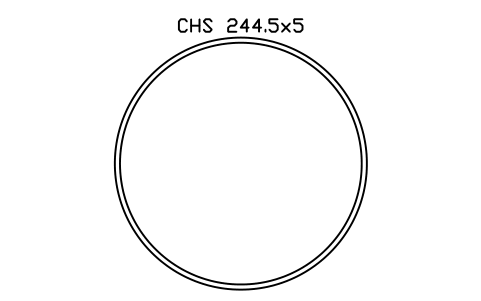

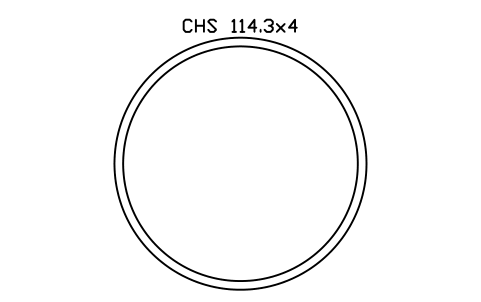

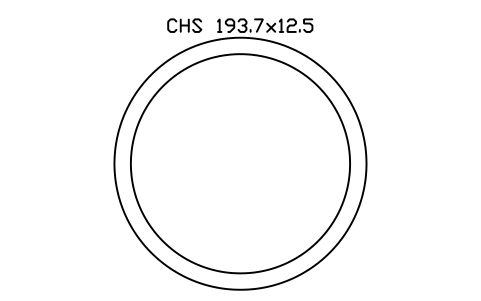

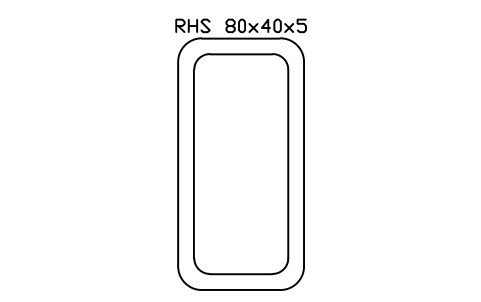

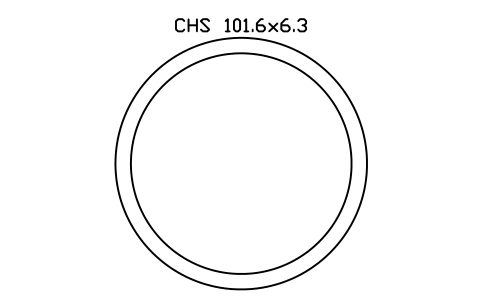

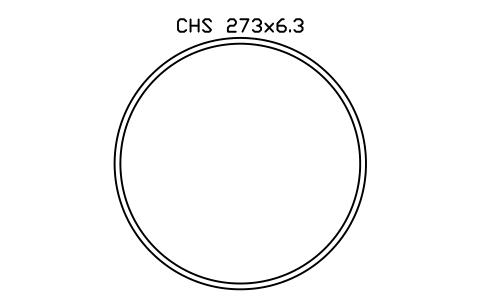

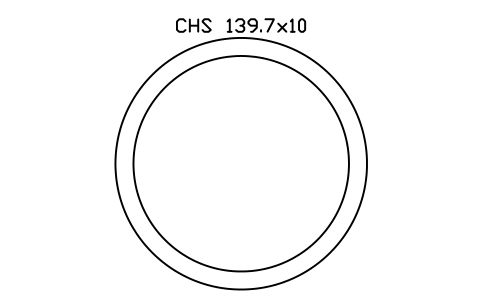

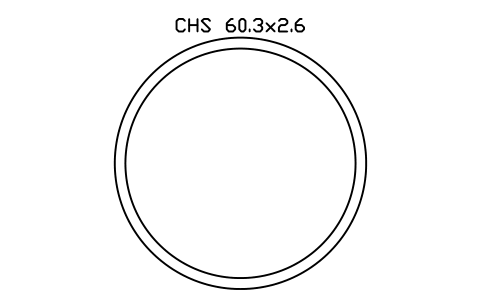

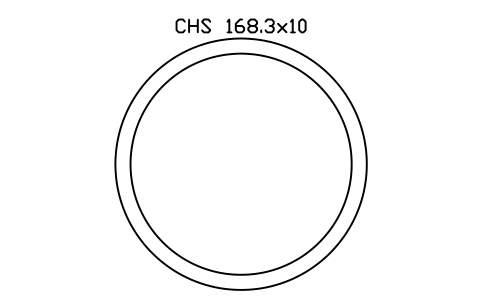

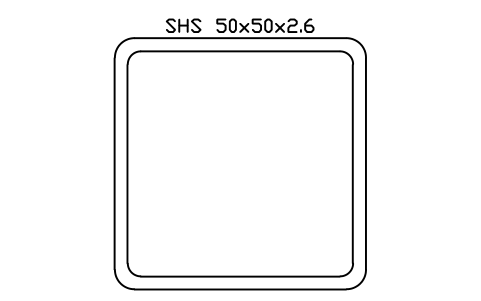

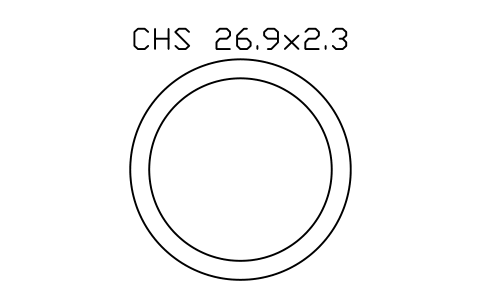

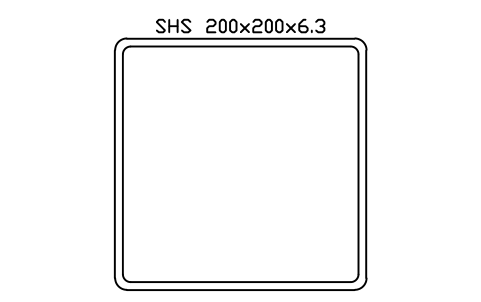

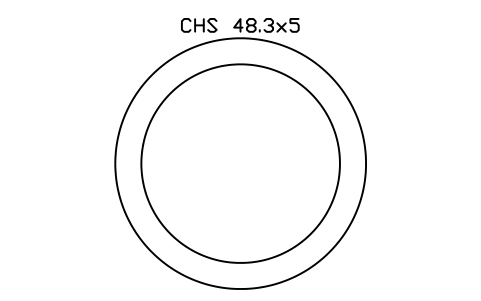

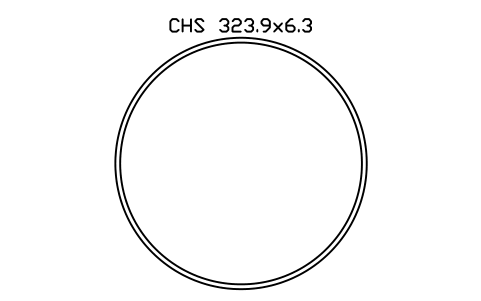

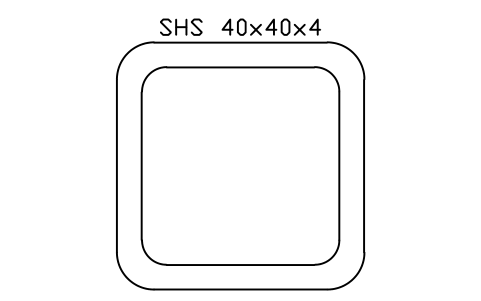

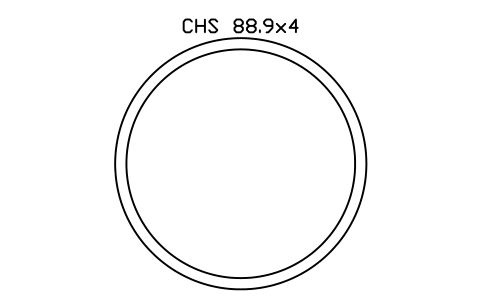

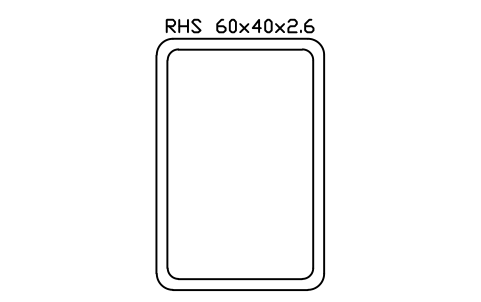

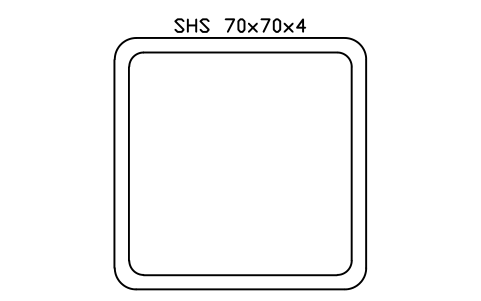

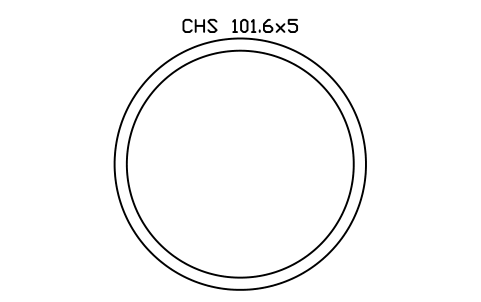

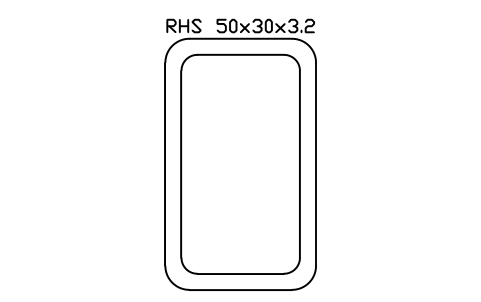

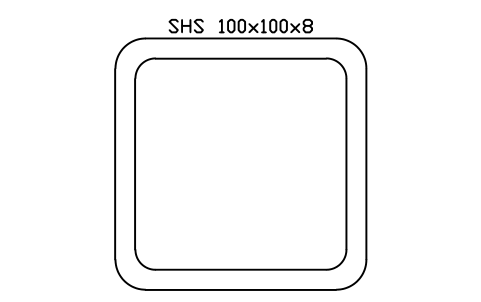

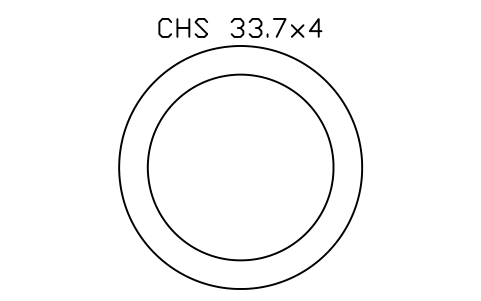

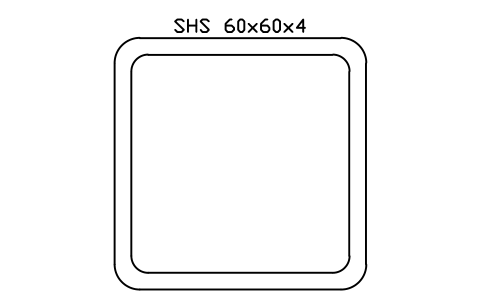

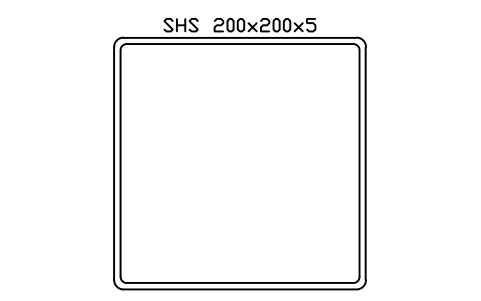

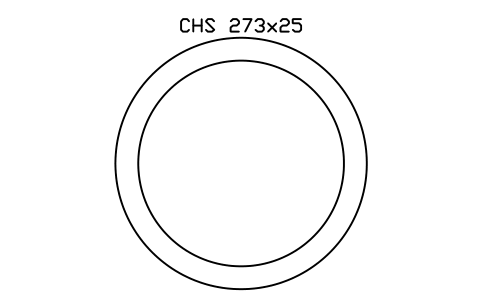

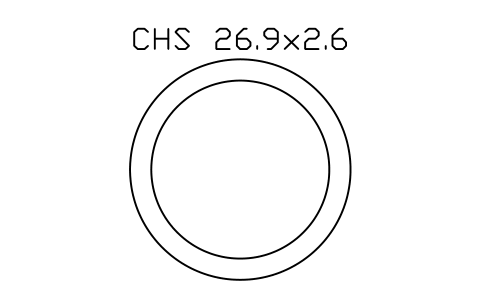

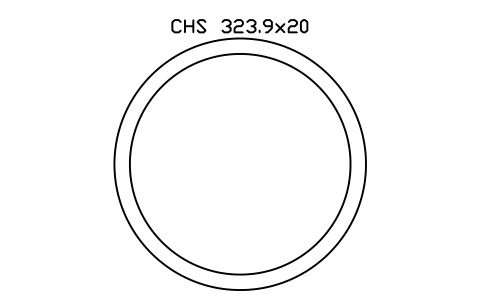

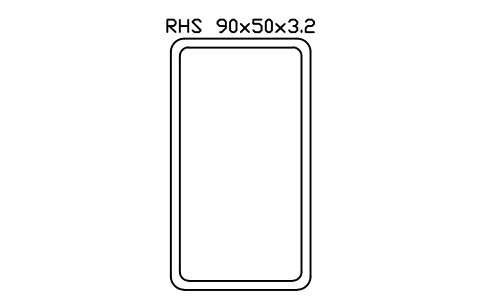

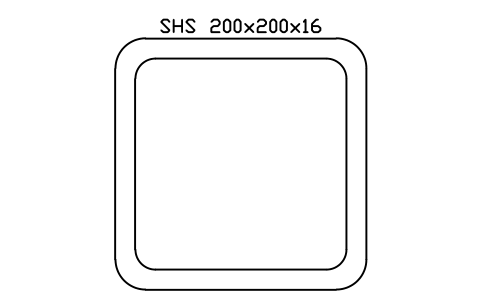

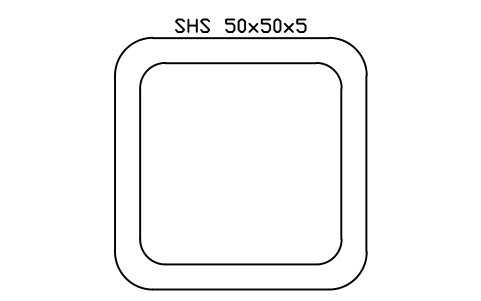

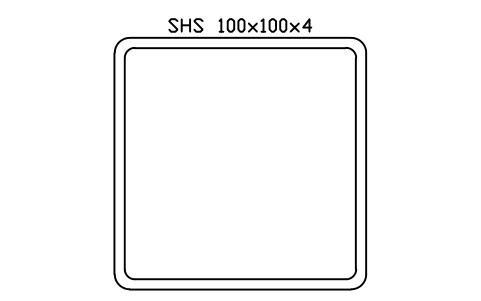

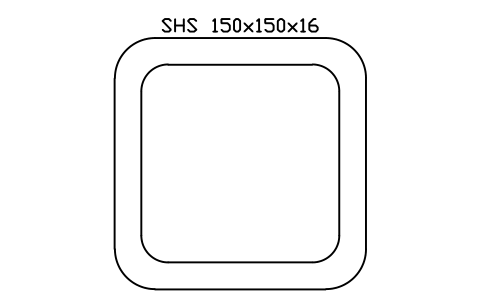

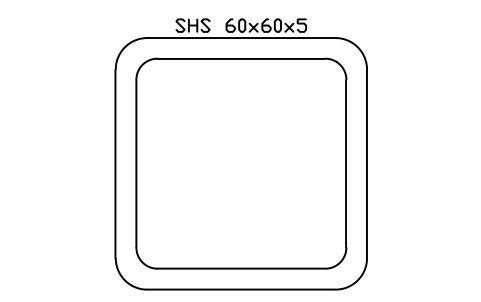

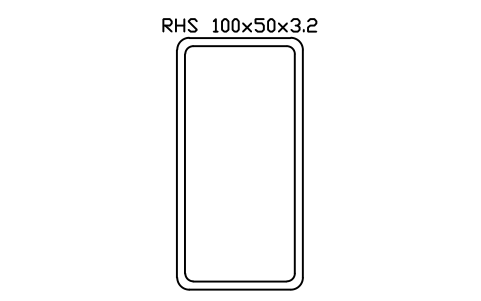

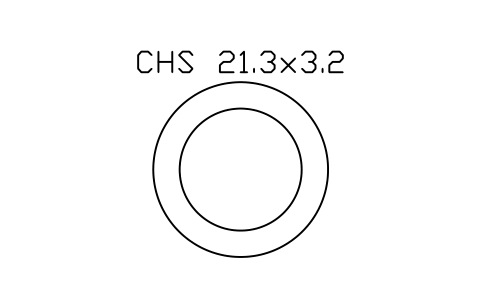

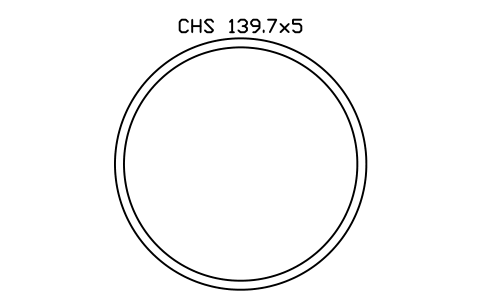

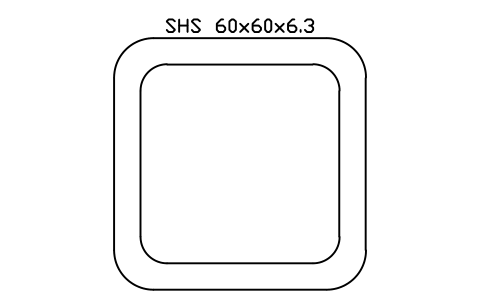

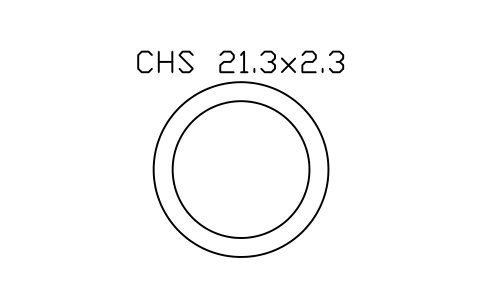

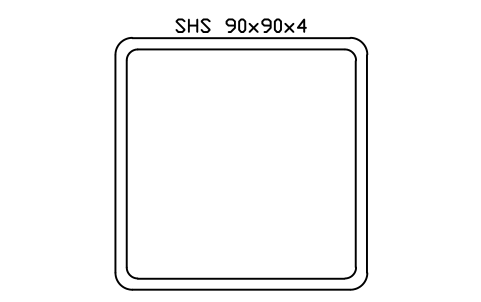

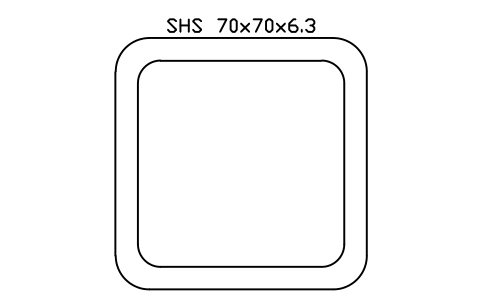

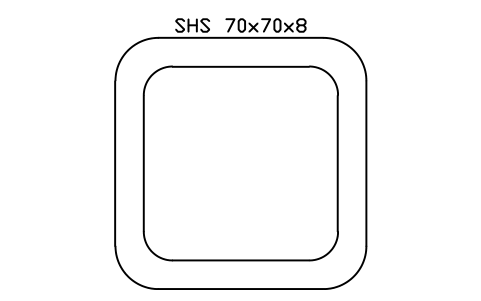

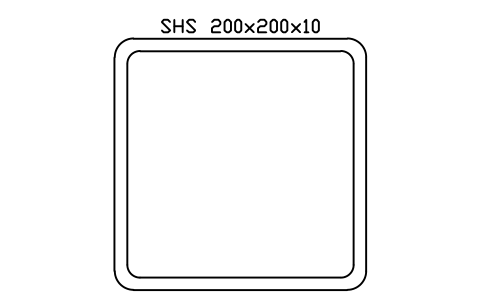

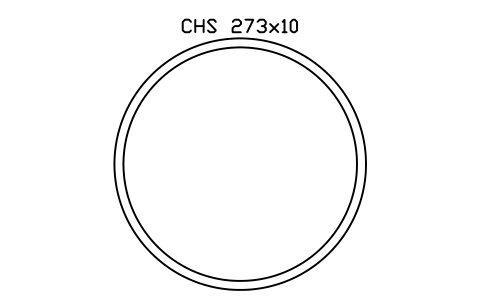

Profils creux en acier gratuits pour AutoCAD (DWG) : SHS, RHS et CHS

À propos de la norme et des cotes

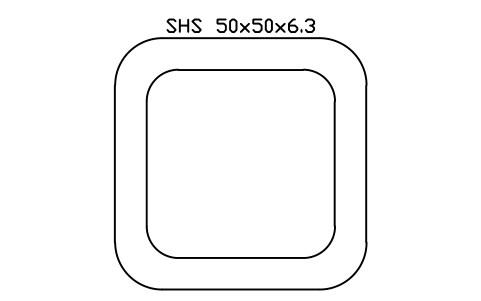

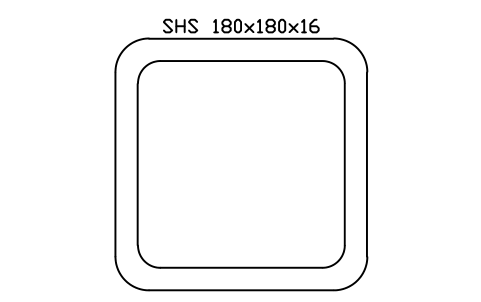

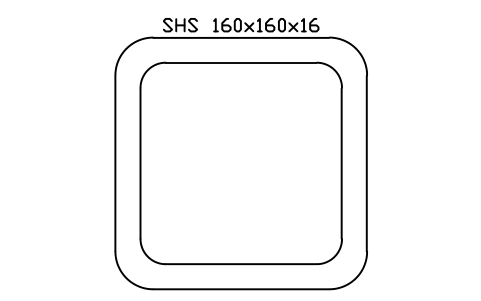

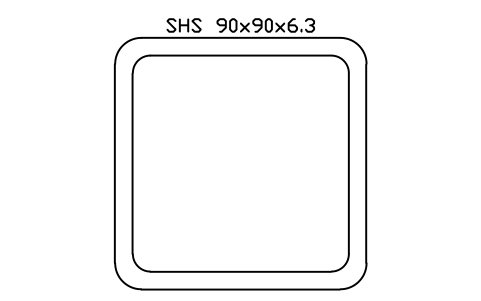

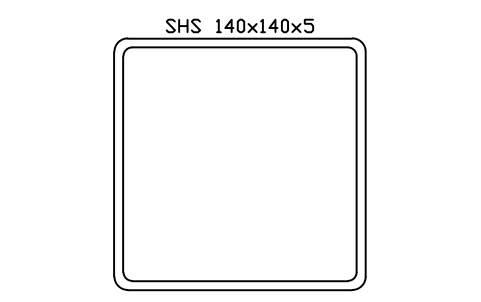

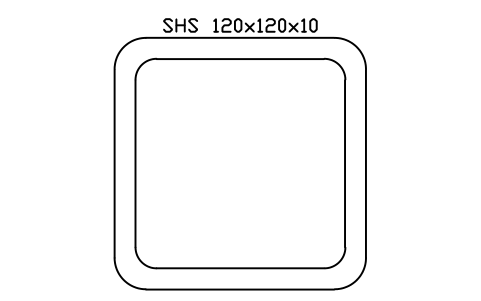

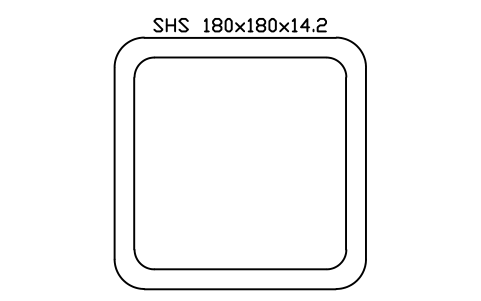

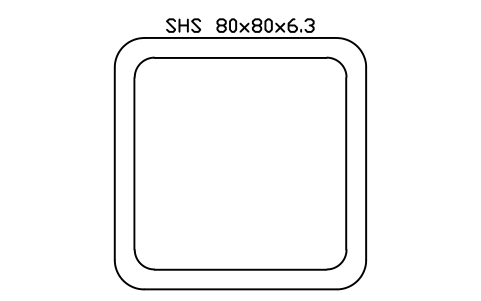

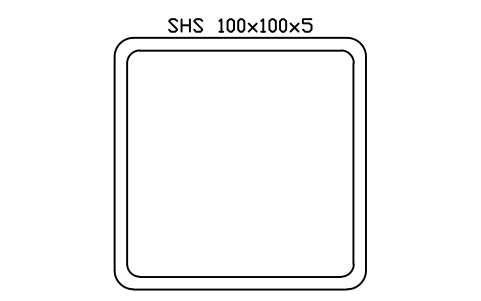

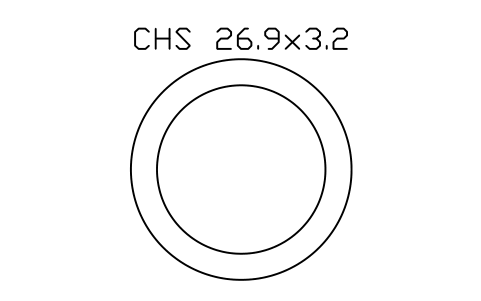

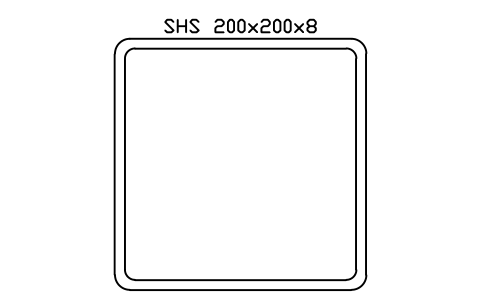

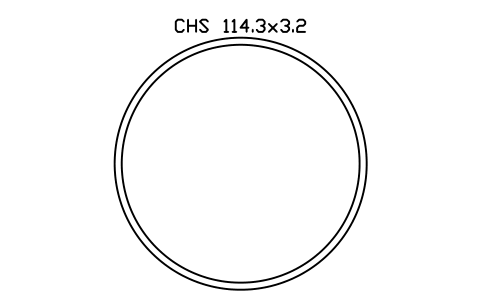

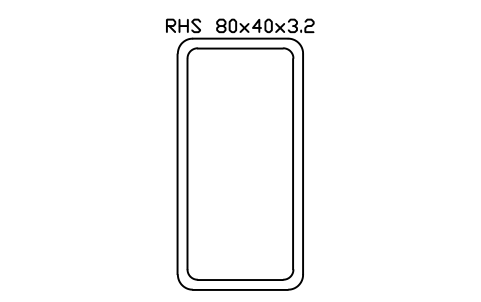

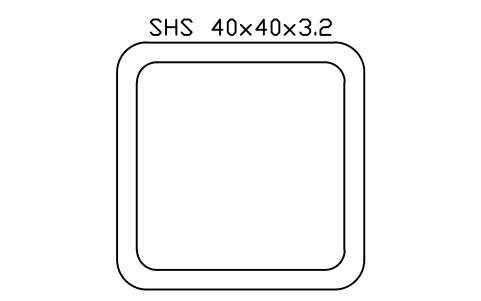

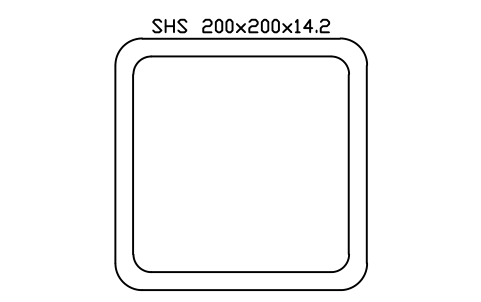

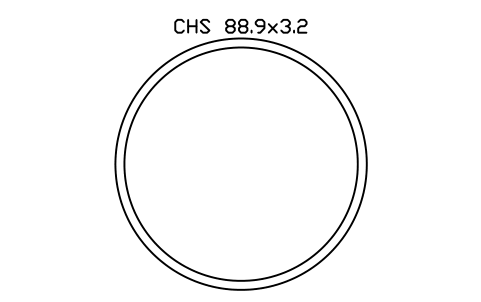

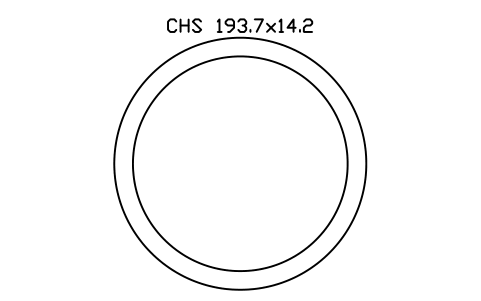

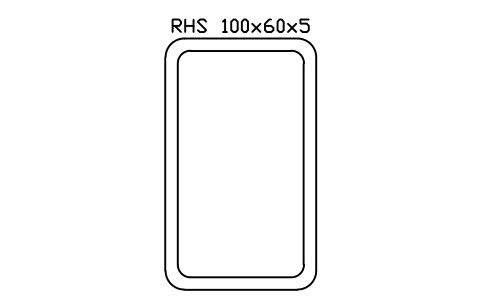

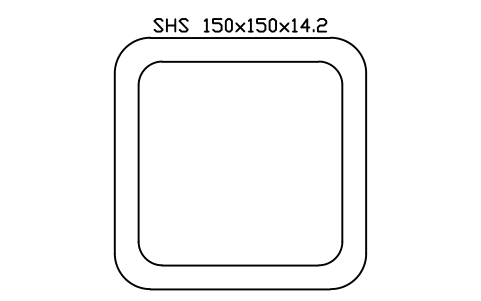

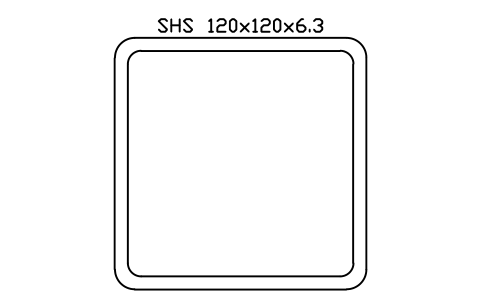

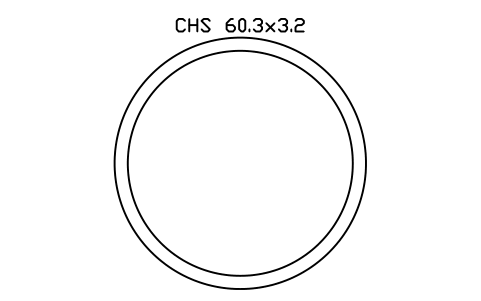

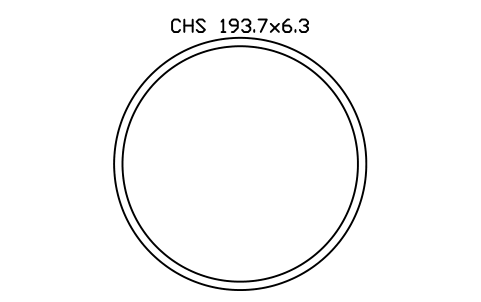

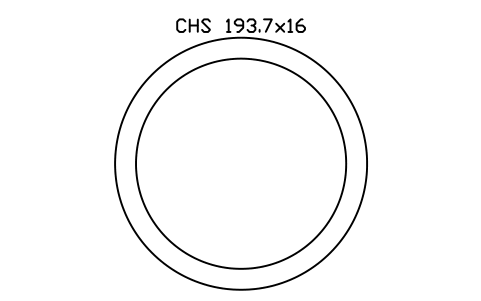

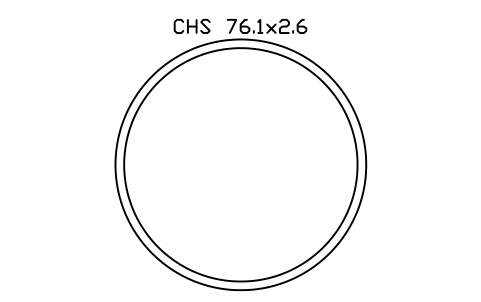

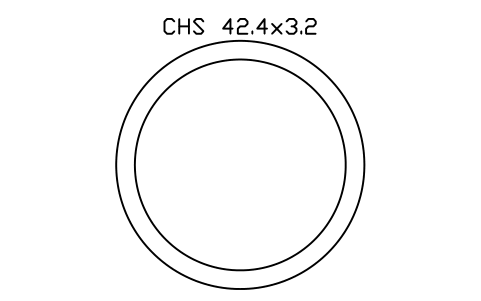

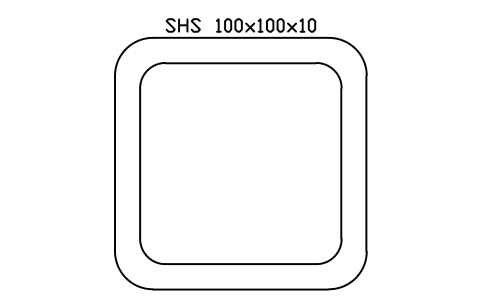

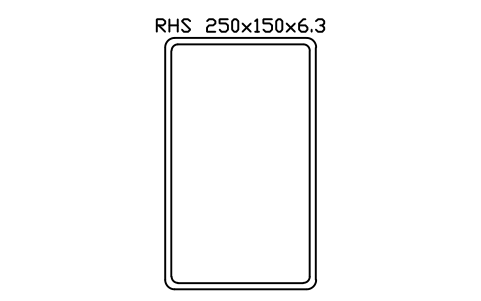

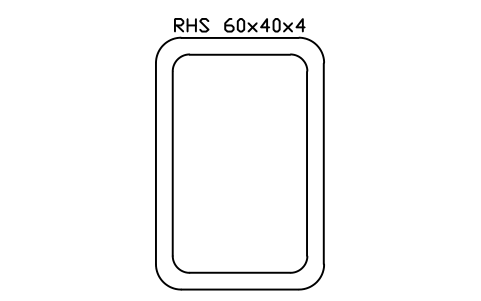

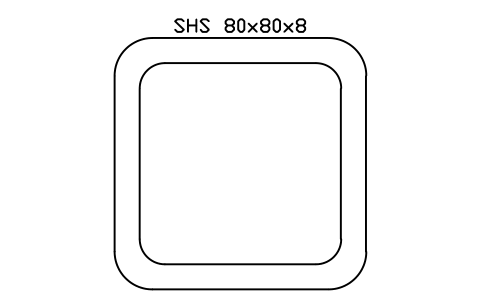

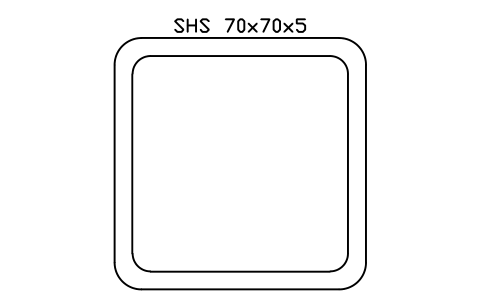

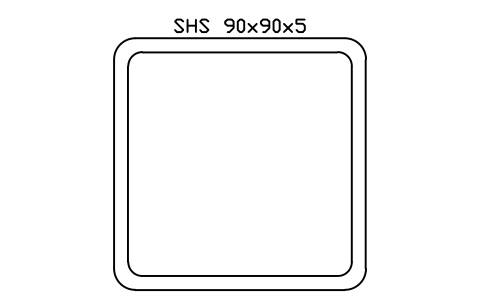

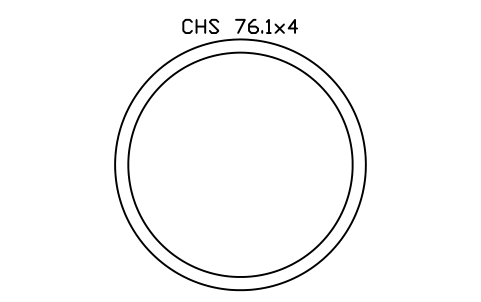

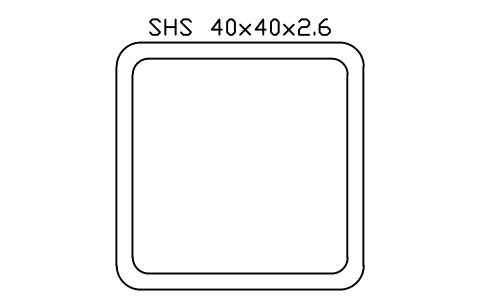

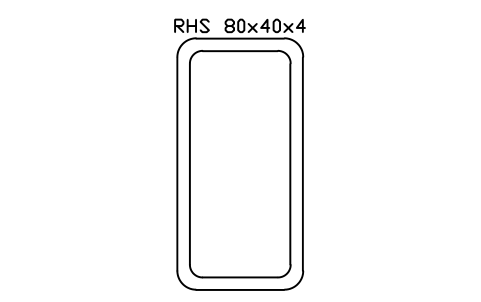

Les cotes et les rayons d'angle proviennent d'EN 10210-2 pour les profils creux finis à chaud : rayon extérieur 1,5 t, rayon intérieur 1,0 t. La section et la masse linéique ont été calculées d'après chaque contour dessiné et comparées aux valeurs des catalogues : le SHS 100x100x5 donne par exemple 18,7 cm² et 14,7 kg/m, comme dans les tableaux.

Les blocs sont nos propres dessins, non des copies de la norme, et la bibliothèque n'est pas certifiée. Les cotes sont nominales, sans tolérances. Les profils creux formés à froid (EN 10219) ont des rayons d'angle plus grands et ne sont pas dessinés dans ces blocs. Pour commander, utilisez les données de votre fournisseur : la masse de l'attribut est calculée avec une masse volumique de 7850 kg/m³.

Questions fréquentes

Ces profils sont-ils finis à chaud ou formés à froid ?

Finis à chaud, selon EN 10210-2, avec un rayon d'angle extérieur de 1,5 t et un rayon intérieur de 1,0 t. Les profils formés à froid selon EN 10219 ont des rayons d'angle plus grands, leur contour est donc un peu différent.

Quelle est la précision de la masse et de la section en attribut ?

Elles sont calculées d'après le contour dessiné avec une masse volumique de 7850 kg/m³ et concordent avec les valeurs des catalogues à la précision imprimée, par exemple 14,7 kg/m pour le SHS 100x100x5. Pour commander, utilisez les chiffres de votre fournisseur.

Puis-je utiliser les symboles dans des projets commerciaux ?

Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie.

Comment obtenir une liste d'acier à partir de mes dessins ?

Exportez les blocs de profils de tous les dessins vers Excel avec BlockSync : une ligne par bloc, avec DESIGNATION, longueur, quantité et masse linéique. Multipliez et totalisez avec un tableau croisé dynamique.

Puis-je modifier un symbole ou ajouter des attributs ?

Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.
